2. Прочее
• Винты, залитые краской, указывают, что узел или устройство, который они крепят, может быть отрегулирован или установлен только на заводе и не должен регулироваться, устанавливаться или удаляться в полевых условиях.
• При удалении винтов красная краска наносится на точки, требующие переналадки.
• После удаления или ослабления винта с красной краской следует выполнить регулировку.
Соответственно проверьте элементы регулировки в руководстве эксплуатации и произведите необходимую регулировку. Учтите, что когда два или более винтов используются на рассматриваемой детали, только один представительный винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не поворачивайте переменные резисторы на платах, для которых не приведены инструкции по регулировке в Adjustment/Setting.
D. Снятие печатных плат ПРИМЕЧАНИЯ • При снятии печатной платы или другого электрического компонента обратитесь к разделу «Обращение с печатными платами» и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Когда абсолютно необходимо касаться микросхем и других электрических компонентов на плате, обязательно заземлите ваше тело.
2. Прочее
2. Прочее
Снимите четыре винта [1] и снимите лоток выхода [2].
Снимите модуль средней транспортировки.
Зажимая лапки [2], снимите Диск разблокировки замятия листов [3].
Снимите винт [5] и снимите Переднюю крышку [6].
Снимите модуль средней транспортировки.
Снимите два винта [1] и снимите Заднюю крышку [2].
2. Прочее

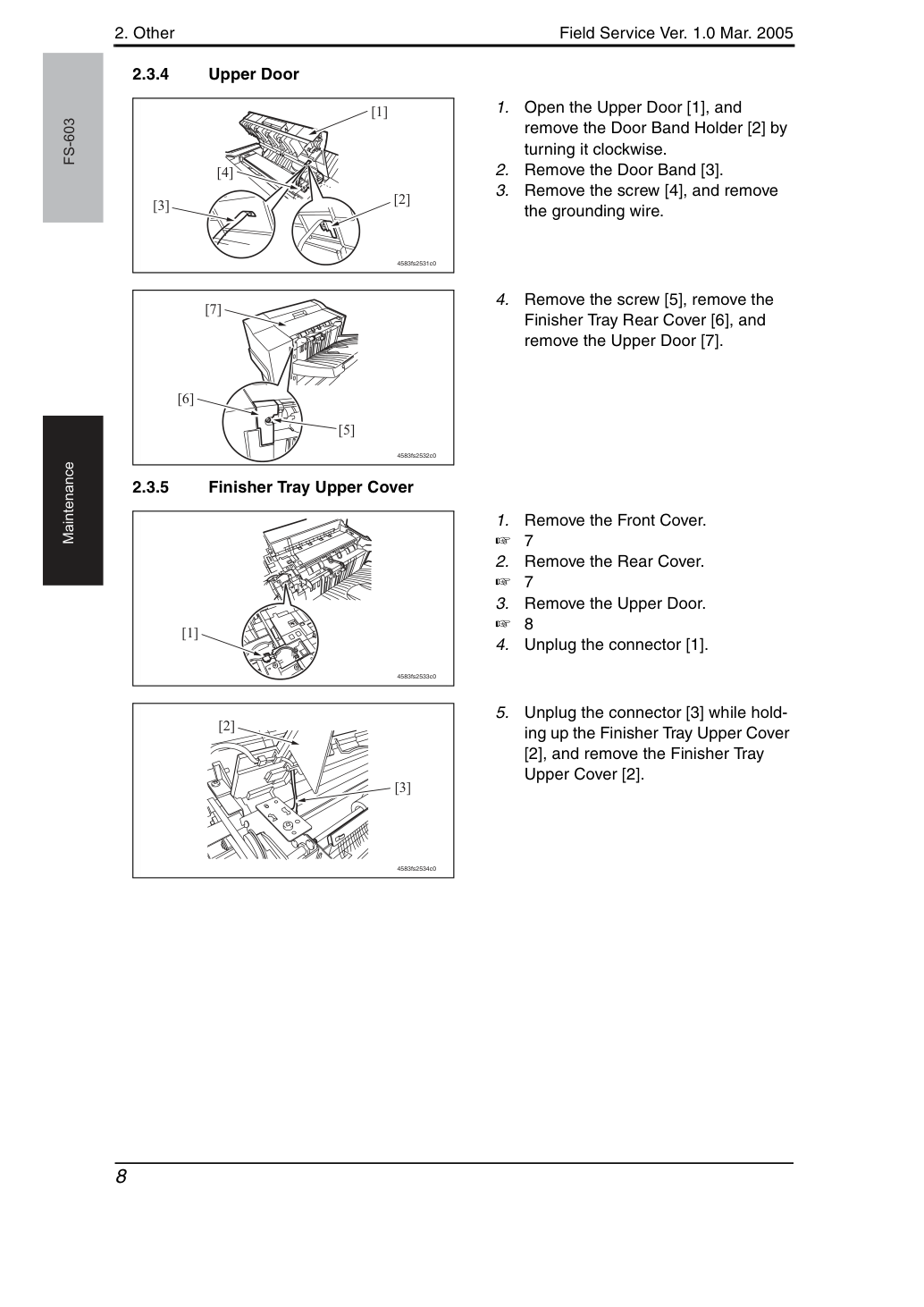

Откройте Верхнюю дверцу [1] и снимите Держатель ленты дверцы [2], повернув её по часовой стрелке.
Снимите винт [4] и отсоедините заземляющий провод.
Снимите винт [5], снимите Заднюю крышку лотка финишера [6] и снимите Верхнюю дверцу [7].
Отсоедините разъём [3], удерживая Верхнюю крышку лотка финишера [2], и снимите Верхнюю крышку лотка финишера [2].
2. Прочее

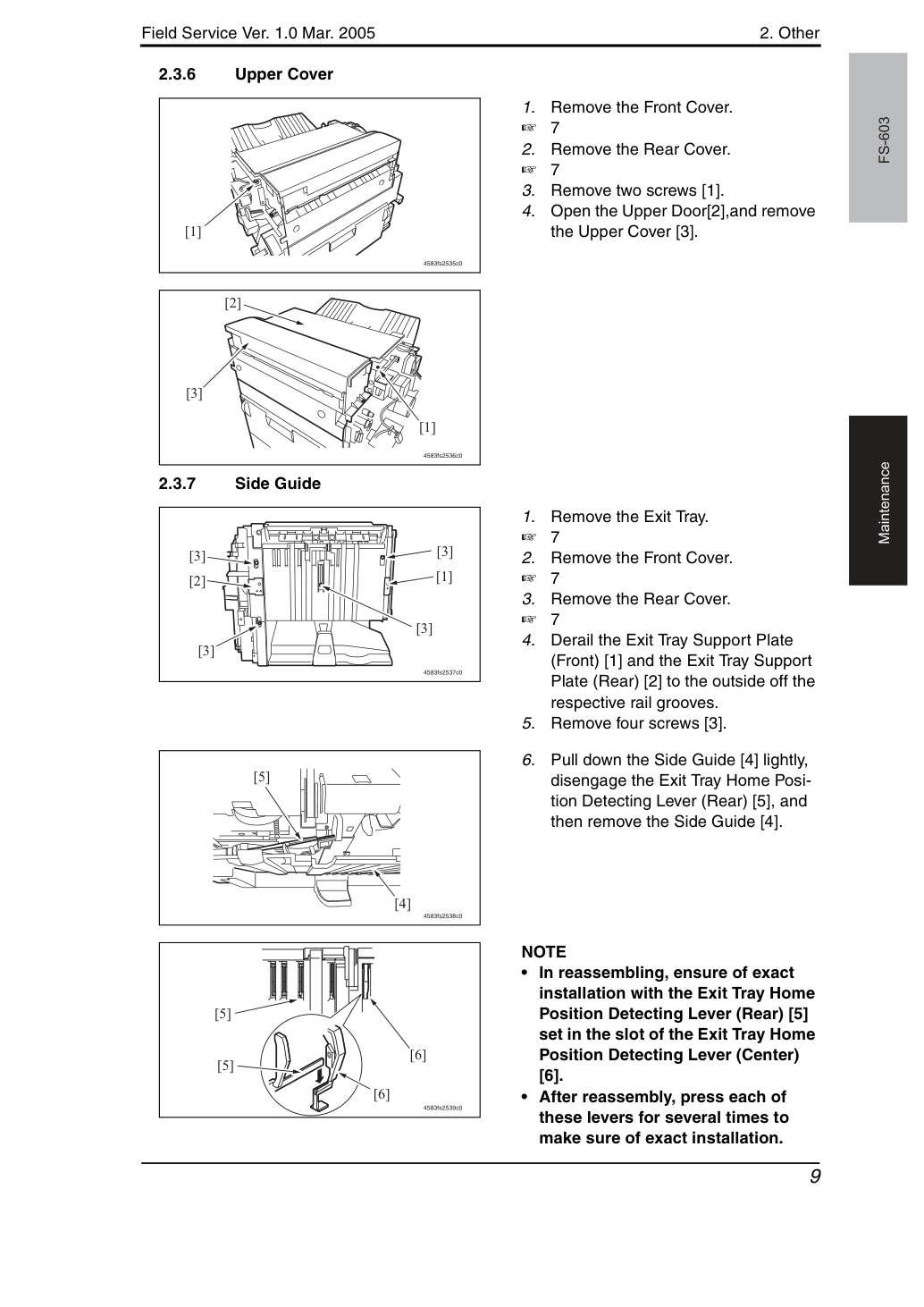

Откройте Верхнюю дверцу [2] и снимите Верхнюю крышку [3].
Выведите Опорную пластину выходного лотка (передняя) [1] и Опорную пластину выходного лотка (задняя) [2] из пазов направляющих наружу.
Слегка потяните вниз Боковый направляющий [4], отсоедините Рычаг определения домашней позиции выходного лотка (задний) [5], затем снимите Боковый направляющий [4].
• При переборке убедитесь в правильной установке Рычага определения домашней позиции выходного лотка (задний) [5] в паз Рычага определения домашней позиции выходного лотка (центральный) [6].
• После переборки несколько раз нажмите на каждый из этих рычагов, чтобы убедиться в правильной установке.
2. Прочее

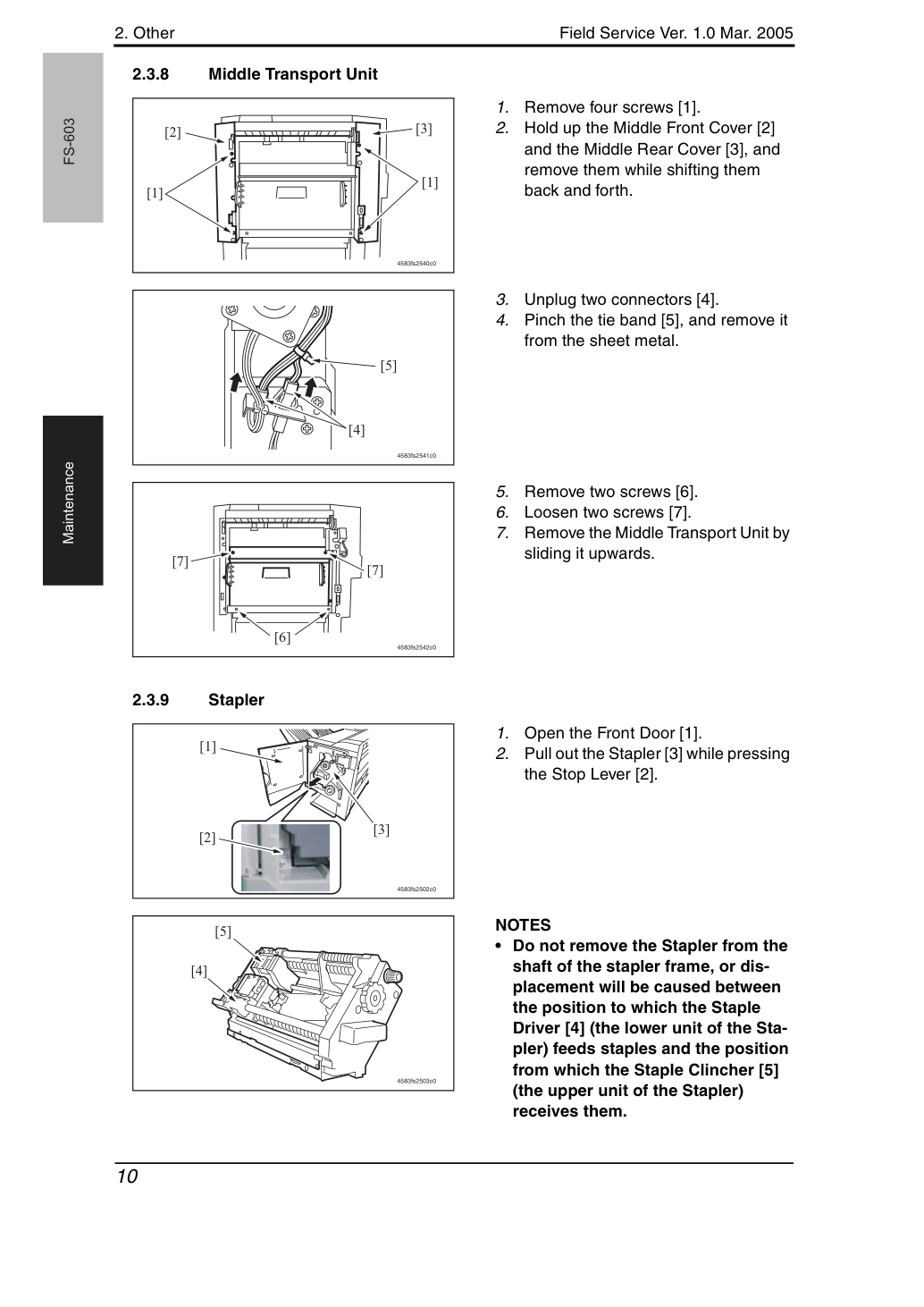

Удерживайте Среднюю переднюю крышку [2] и Среднюю заднюю крышку [3] и снимите их, смещая назад и вперёд.
Зажмите стяжную ленту [5] и снимите её с листового металла.
Снимите Средний транспортный узел, сдвигая его вверх.
Вытащите Степлер [3], нажимая на Стопорный рычаг [2].
• Не снимайте Степлер с вала рамы степлера, иначе произойдёт смещение между позицией подачи скоб Приводом скоб [4] (нижний узел Степлера) и позицией приёма скоб Загибом скоб [5] (верхний узел Степлера).
2. Прочее
Откройте Крышку доступа к замятиям [1], снимите два винта [2] и снимите Правую стойку [3].
Снимите два винта [4] и снимите Рычаг [5].
Поверните Диск разблокировки замятия листов [6], чтобы переместить Прижим бумаги [7] внутрь.
Снимите C-образный зажим [8] и снимите Ремень [9].
Снимите три винта [12] и вытащите
и снимите Седло [13].
Снимите Верхнюю крышку лотка финишера.
Снимите два винта [1] и отсоедините шесть разъёмов [2].
2. Прочее
Вытащите Основание стопора финишера [3] и отсоедините переднюю лапку [5] и заднюю лапку [6] Стопора финишера [4].
Снимите жгут двигателя [8] с двух седел жгута [7].
Снимите C-образный зажим [10], снимите прокладку [11] и снимите Ремень [13] с Шестерни [12].
Отсоедините разъём [14] и снимите Жгут [16] с Седла провода [15].
Снимите два винта [17] и снимите Лоток финишера [18], сдвинув его в сторону и подняв.
Установите Лоток финишера [1], как показано на рисунке.
• Будьте осторожны, чтобы не повредить Выравнивающую пластину [2].
2. Прочее

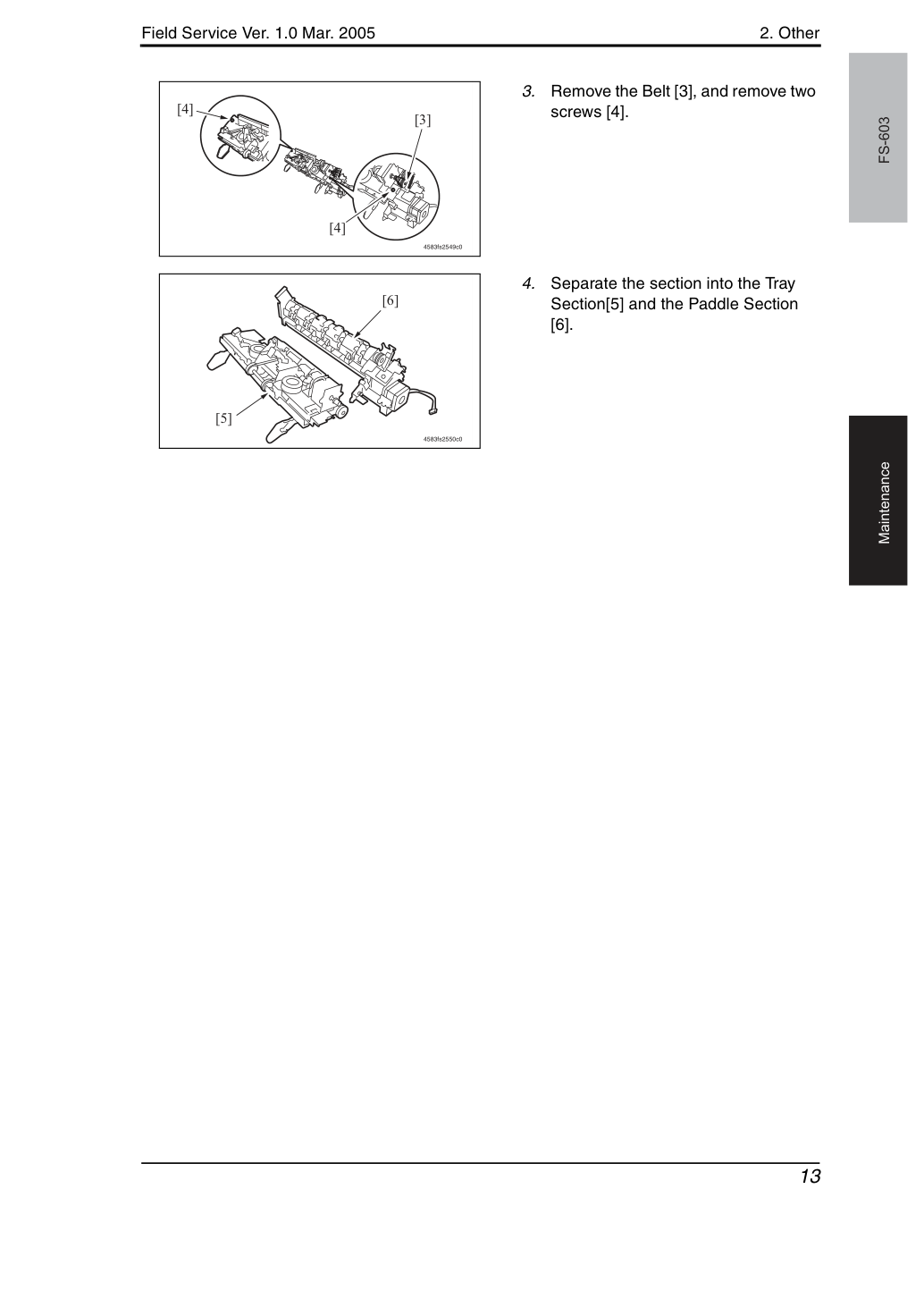

Снимите Ремень [3] и снимите два винта [4].
Разделите узел на Секцию лотка [5] и Секцию лопастей [6].
2. Прочее
Установите Секцию лопастей [1], как показано на рисунке.
Поверните шестерню [2] в направлении, указанном стрелкой, чтобы поднять секцию Верхнего выходного ролика [3].
Подтолкните Верхний выходной ролик [4] вверх снизу, чтобы освободить его от вала [5].
Поверните Верхний выходной ролик [6] вверх, затем нажмите вниз, чтобы снять его.
Снимите передний Верхний выходной ролик [7] таким же способом.
Установите Секцию лопастей [1], как показано на рисунке.
2. Прочее

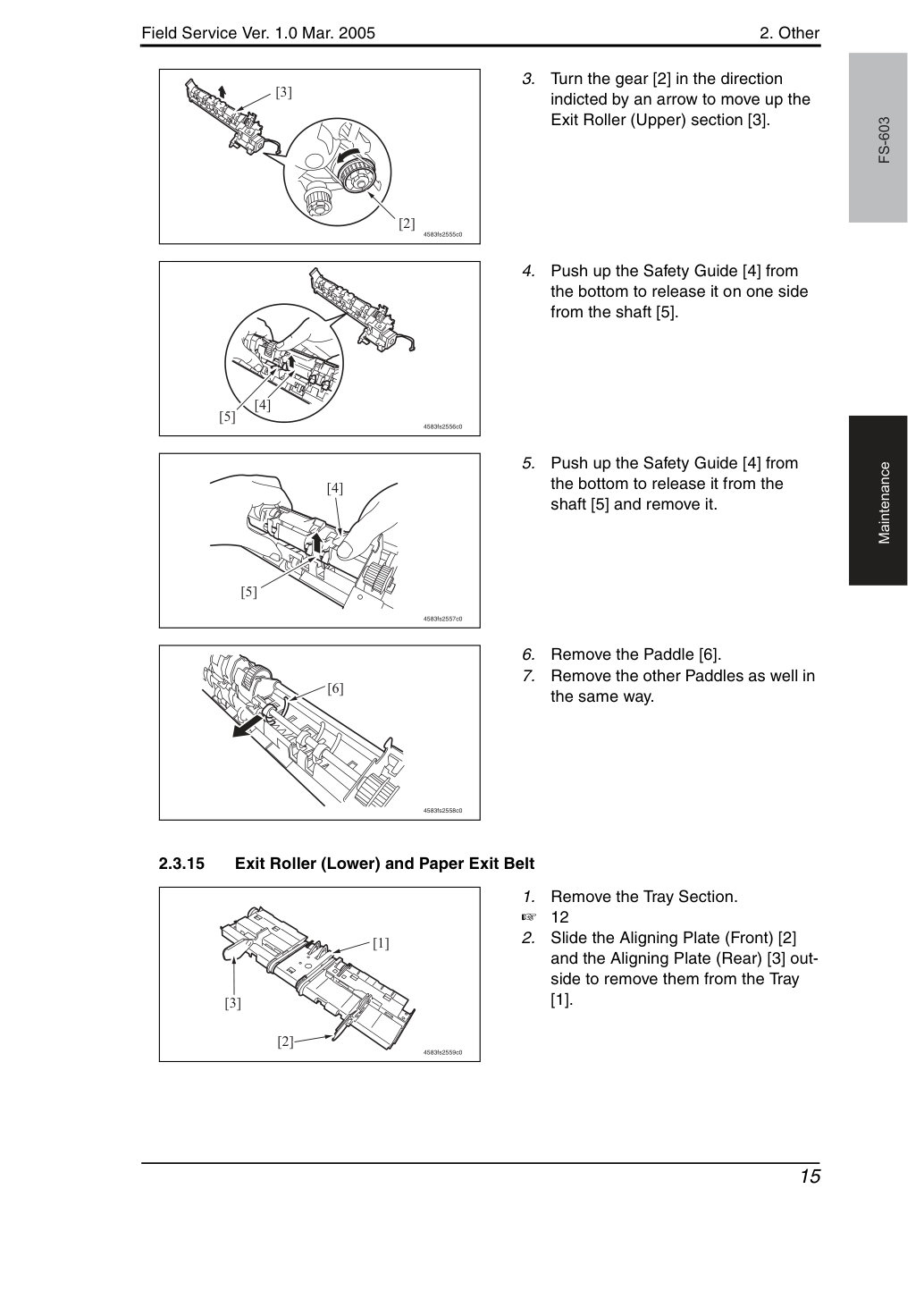

Поверните шестерню [2] в направлении, указанном стрелкой, чтобы поднять секцию Верхнего выходного ролика [3].
Поднимите направляющую безопасности [4] снизу, чтобы освободить её с одной стороны от вала [5].
Поднимите направляющую безопасности [4] снизу, чтобы освободить её от вала [5], и извлеките её.
Извлеките остальные лопатки (Paddles) аналогичным способом.
Сдвиньте выравнивающую пластину (Front) [2] и выравнивающую пластину (Rear) [3] в стороны, чтобы извлечь их из лотка [1].
2. Прочее

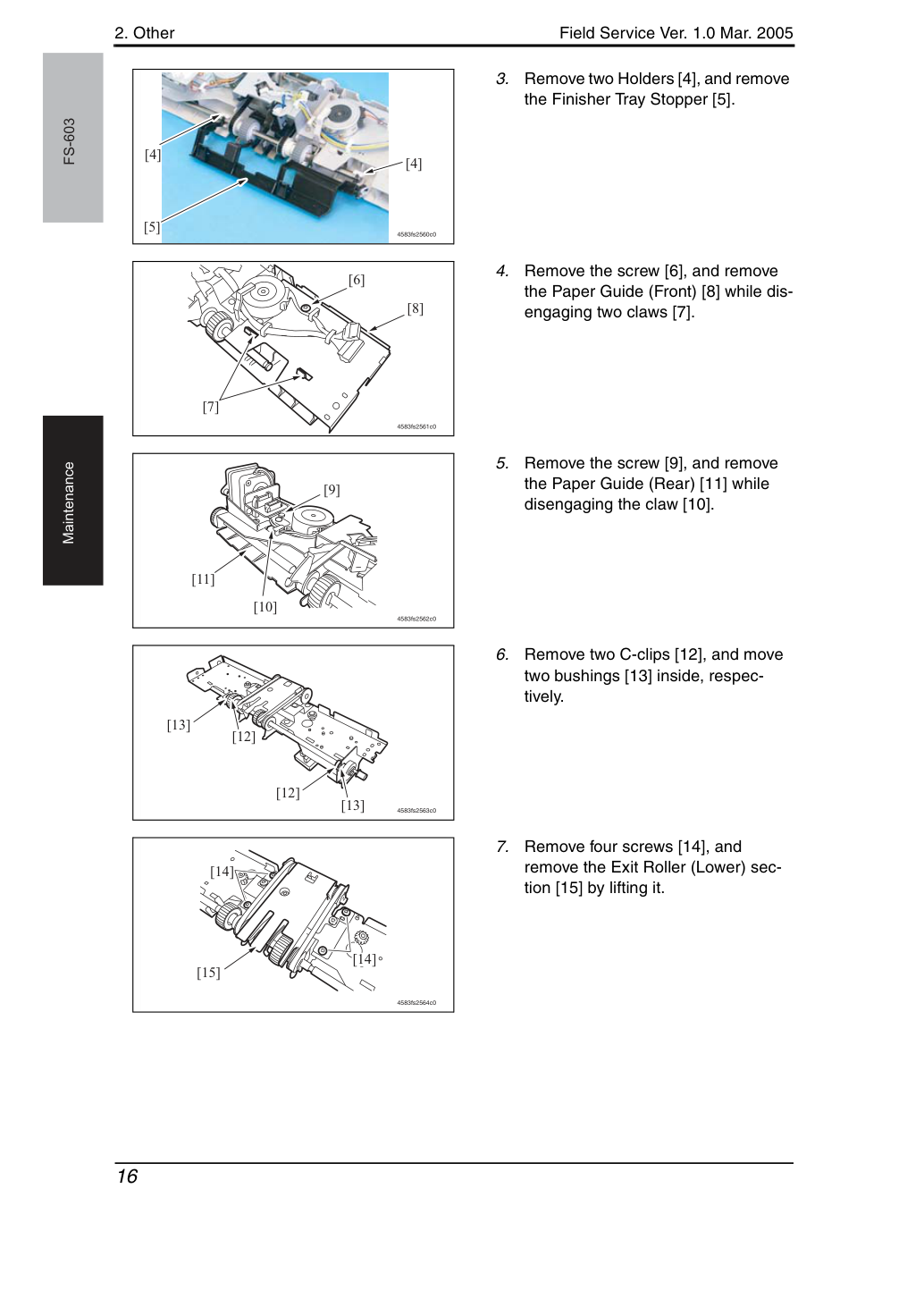

Извлеките два держателя [4] и снимите стопор лотка финишера [5].
Извлеките винт [6] и снимите направляющую бумаги (Front) [8], разъединив два зажима [7].
Извлеките винт [9] и снимите направляющую бумаги (Rear) [11], разъединив зажим [10].
Извлеките два стопорных кольца C-clip [12] и переместите два втулка [13] внутрь соответственно.
Извлеките четыре винта [14] и снимите выходной ролик (Lower) [15], подняв его.
2. Прочее
Извлеките выходной ролик (Lower) [16] и два ремня выхода бумаги [17].
• При установке выровняйте край зажимов ремня выхода бумаги [18].
Откройте переднюю дверцу [1] и слегка вытащите секцию степлера [2].
Извлеките винт [3] и снимите прижимную пластину кабеля интерфейса [4].
Извлеките жгут из семи седел жгута [5].
Извлеките жгут из провода седла и отсоедините два разъёма [6].
Извлеките жгут из седла жгута и отсоедините разъём [7].
Извлеките жгут из провода седла и отсоедините два разъёма [8].
2. Прочее

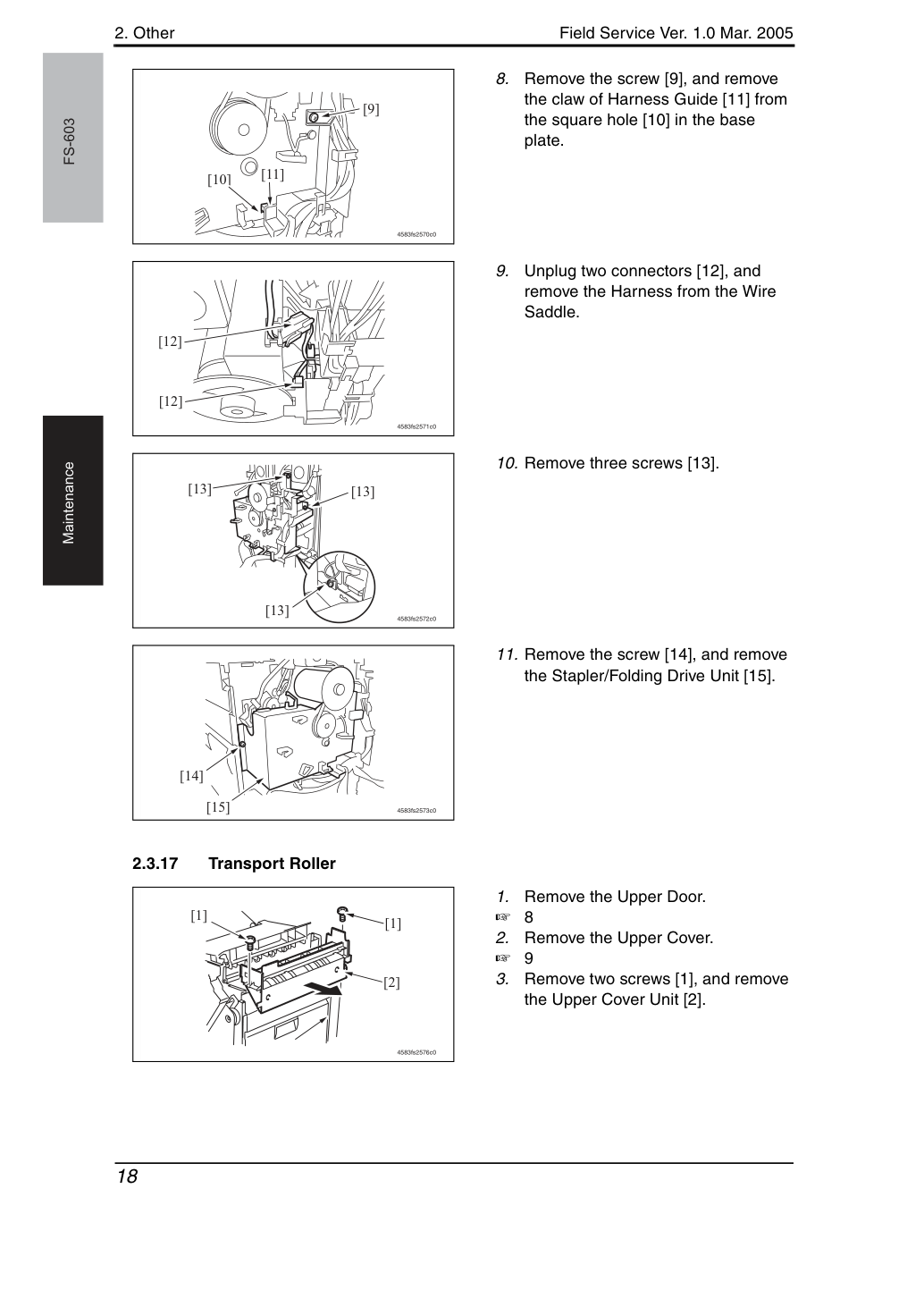

Извлеките винт [9] и снимите зажим направляющей жгута [11] из квадратного отверстия [10] в базовой пластине.
Отсоедините два разъёма [12] и извлеките жгут из провода седла.
Извлеките три винта [13].
Извлеките винт [14] и снимите
узел привода степлера/складывания [15].
Извлеките два винта [1] и снимите узел верхней крышки [2].
2. Прочее
Извлеките узел транспортного двигателя.
Извлеките стопорное кольцо C-clip [4] и снимите втулку [5].
Извлеките шестерню 1 [7] и снимите шестерню 2 [8], разъединив зажим.
• Будьте внимательны и не потеряйте штифт шестерни.
Извлеките стопорное кольцо C-clip [9] и снимите втулку [10].
Извлеките винт [11] и снимите
Извлеките транспортный ролик [13].
Снимите среднюю переднюю крышку и среднюю заднюю крышку.
Извлеките два винта [1] и снимите среднюю верхнюю крышку [2].
2. Прочее
Извлеките стопорное кольцо C-clip [3] и снимите втулку [4].
Сдвиньте узел вала в положение, как показано слева.
Извлеките стопорное кольцо C-clip [5], шестерню [6], втулку [7] и снимите средний транспортный ролик [8].
Отсоедините разъём J1005 [1].
Извлеките жгут из направляющей жгута [2].
Извлеките винт [4] и снимите опорную пластину датчика [5].
Извлеките винт [6] и шайбу [7].
Извлеките два винта [9] и снимите базовую крышку [10].
2. Прочее

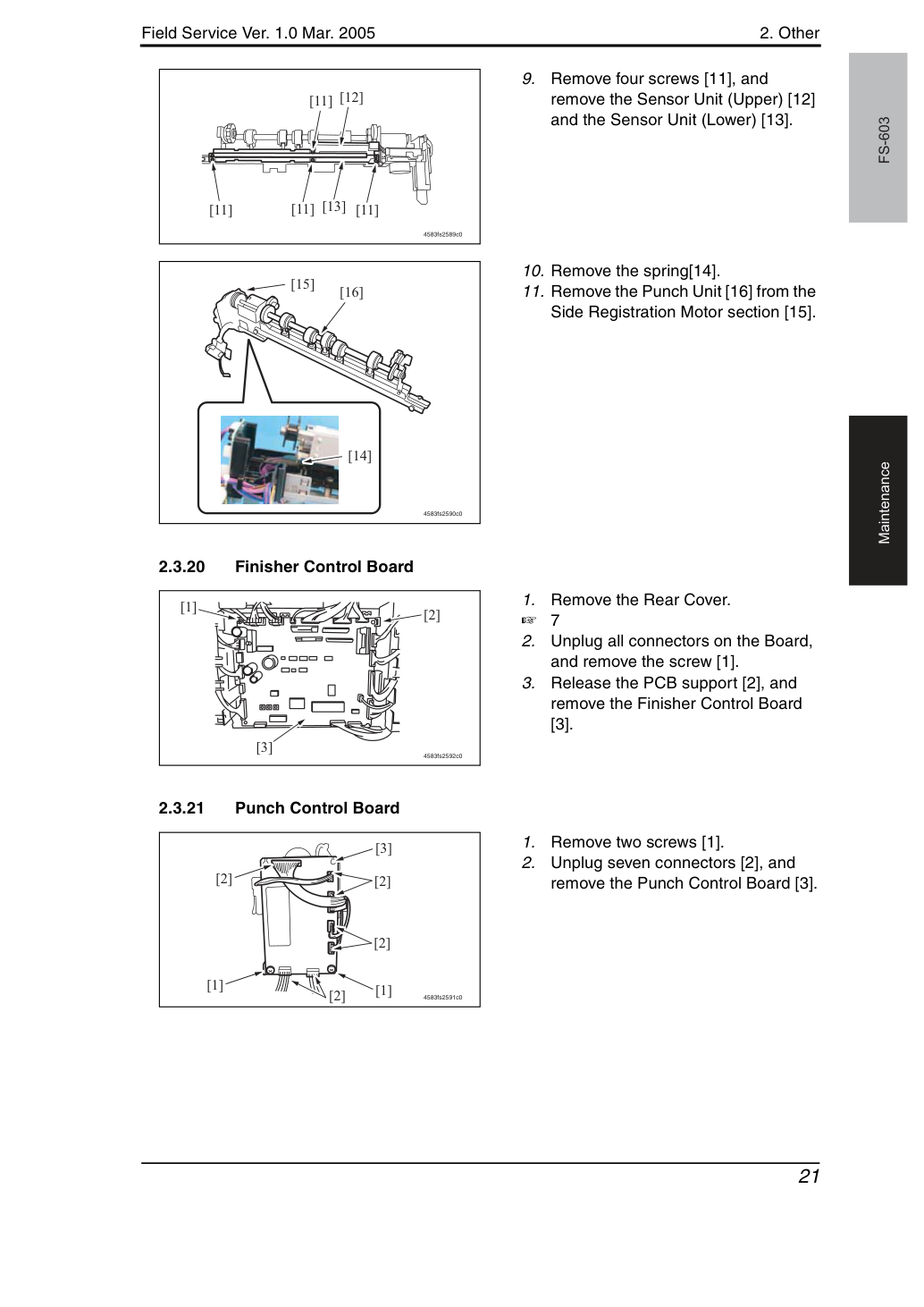

Отверните четыре винта [11] и снимите узел датчика (верхний) [12] и узел датчика (нижний) [13].
10. Снимите пружину [14].
11. Снимите узел перфоратора [16] с
Отключите все разъемы на плате и отверните винт [1].
Освободите опору платы [2] и снимите плату управления финишером [3].
Отключите семь разъемов [2] и снимите плату управления перфоратором [3].
2. Прочее
Отверните винт [2] и снимите направляющую жгута [3].
Отверните три винта [4] и снимите узел транспортного двигателя [5].
Снимите жгут с седла жгута [1].
Отключите разъем [2] и снимите двигатель перфоратора [3].
Отключите разъем J1001 [1].
Снимите жгут с направляющей жгута [2].
Отверните два винта [3] и снимите боковой двигатель регистрации [4].
