2. Периодическая проверка

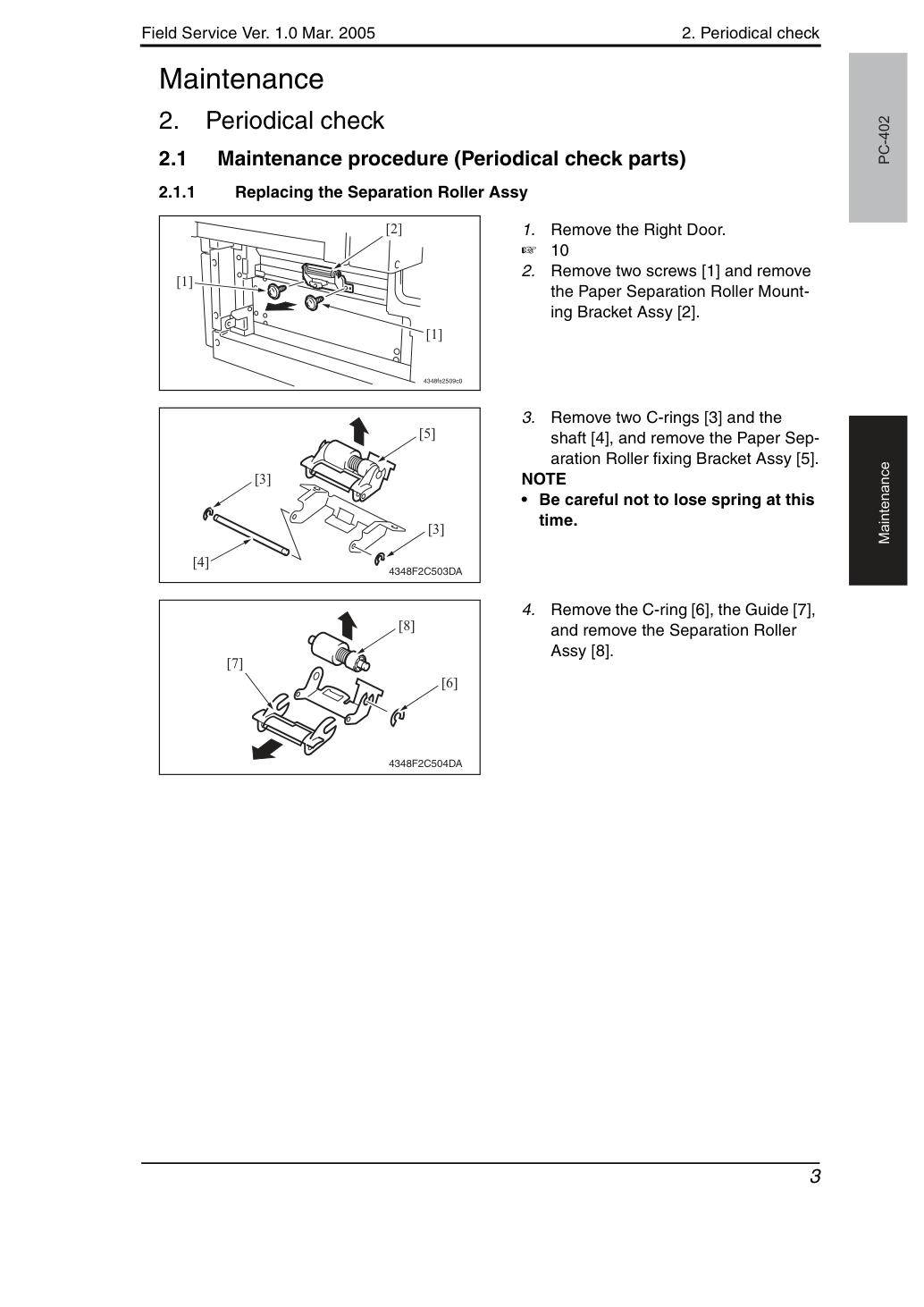

Снимите два винта [1] и снимите узел кронштейна крепления ролика разделения бумаги (Paper Separation Roller Mounting Bracket Assy) [2].
Снимите два стопорных кольца C-ring [3], вал [4] и снимите узел кронштейна крепления ролика разделения (Paper Separation Roller fixing Bracket Assy) [5].
• Будьте осторожны, не потеряйте пружину при выполнении этой операции.
Снимите стопорное кольцо C-ring [6], направляющую (Guide) [7] и снимите узел ролика разделения (Separation Roller Assy) [8].
2. Периодическая проверка
• Устанавливайте узел ролика разделения в сборе, нажимая держатель вниз так, чтобы он совпадал с металлическим кронштейном машины.
• Убедитесь, что узел ролика разделения в сборе не наклонен вправо или влево при установке.
• Заменяй узел Separation Roller Assy, Paper Take-up Roller и Pick-up Roller одновременно.
Снимите заднюю крышку (Rear Cover) и заднюю правую крышку (Rear Right Cover).
Снимай Paper Separation Roller Mounting Bracket Assy.
Отсоедините разъем [1] от главной платы управления (Main Control Board).
Снимай четыре винта [2] и извлеки Paper Take-up Unit [3].
Снимай два винта [4] и извлеки Mounting Frame [5] для Paper Separation Roller Mounting Bracket Assy.
2. Периодическая проверка
Снимай два винта [6] и извлеки Paper Take-up Cover [7].
Снимите два стопорных кольца C-ring [8] и снимите втулку [9].
Переместись Shaft Assy [10] в ориентацию, показанную слева, и снимай C-ring [11] и шестерню [12].
10. Снимите узел вала (shaft Assy) [10].
2. Периодическая проверка
11. Снимите два стопорных кольца E-ring [13] и
втулку [14], и снимите узел кронштейна крепления ролика захвата (Pick-up Roller Fixing Bracket Assy) [15].
12. Снимите стопорное кольцо C-ring [16] и снимите
ролик захвата бумаги (Paper Take-up Roller) [17].
• Заменяй узел Separation Roller Assy, Paper Take-up Roller и Pick-up Roller одновременно.
Снимите заднюю крышку (Rear Cover) и заднюю правую крышку (Rear Right Cover).
Снимай Paper Separation Roller Mounting Bracket Assy.
Отсоедините разъем [1] от главной платы управления (Main Control Board).
Снимай четыре винта [2] и извлеки Paper Take-up Unit [3].
2. Периодическая проверка

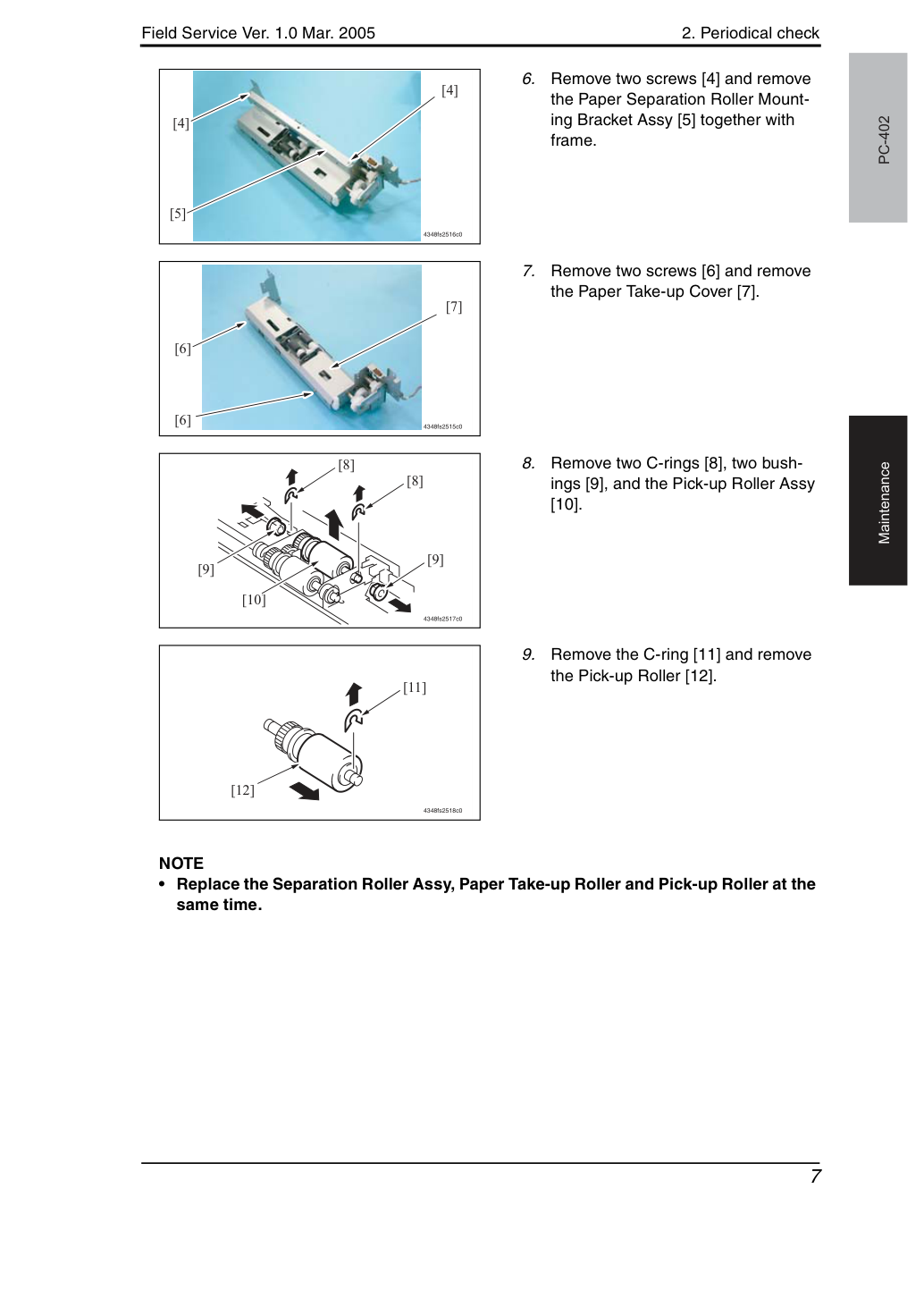

Снимай два винта [4] и извлеки Paper Separation Roller Mounting Bracket Assy [5] вместе с каркасом.
Снимай два винта [6] и извлеки Paper Take-up Cover [7].
ings [9] и узел ролика захвата (Pick-up Roller Assy) [10].
Снимай C-ring [11] и извлеки Pick-up Roller [12].
• Заменяй узел Separation Roller Assy, Paper Take-up Roller и Pick-up Roller одновременно.
