3. Периодическая диагностика
Детали, подлежащие замене пользователем (CRU) *1: Imaging Unit K и Dust filter — это комплектные детали.
*2: TC K и Deodorant filter — это комплектные детали.
3. Периодическая диагностика
3. Периодическая диагностика
те три детали одновременно.
3. Периодическая диагностика
• Чтобы обеспечить хорошее качество копирования и продлить срок службы машины, рекомендуется выполнять работы техническое обслуживание, описанные в этом графике, в соответствии с инструкциями.
• Выполняй замену со ссылкой на числовые значения, отображаемые на счётчике ресурса (Life counter).
• Условия техническое обслуживание основаны на случае A4 или 8,5 × 11, стандартный режим и режим низкого энергопотребления отключены.
*1: Фактический цикл ресурса — значение счётчика ресурса (Life counter).
*2: Также замени Dust filter, упакованный в чёрный imaging unit, одновременно при достижении 100 K.
*3: Также замени Deodorant filter, упакованный в чёрный картридж с тонером, одновременно при достижении 11,5 K.
3. Периодическая диагностика
bizhub C450 Техническое обслуживание B. Опция *1: Фактический цикл ресурса — значение счётчика ресурса (Life counter).
*2: См. каждый сервис-мануал опции.
*1: Фактический цикл очистки — значение счётчика ресурса (Life counter).
3. Периодическая диагностика
Концепция ресурса деталей *: Запуск любого нового цикла печати запрещён при достижении максимального количества отпечатанных страниц.
значение) Макс. количество отпечатанных страниц Бутыль отработанного тонера Полное состояние бутыли отработанного тонера обнаруживается при производстве около 8 000 отпечатанных страниц после обнаружения состояния почти полной бутыли отработанного тонера.
Подсчитывается количество выполненных копий.
(Счётчик увеличивает на 2 для бумаги, размер которой в дополнительном направлении сканирования превышает 216 мм.) При обнаружении запрещения печати машина запрещает запуск любого нового цикла печати.
Подсчитывается количество выполненных копий.
Подсчитывается количество выполненных копий.
Подсчитывается количество выполненных копий.
Подсчитывается количество выполненных копий.
(Счетчик увеличивает значение на 2 для бумаги, размер которой в направлении поперечной развертки превышает 216 мм.) Количество отпечатанных копий сравнивается с количеством часов поворота ремня, пересчитанным на соответствующее количество копий, и значение, которое первым достигнет предельного значения ресурса, регистрируется.
При обнаружении запрета печати машина запрещает инициирование любого нового цикла печати.
Количество часов поворота печатного барабана (PC Drum) сравнивается с количеством часов поворота валика проявки (Developing Roller), пересчитанным на соответствующее количество часов поворота печатного барабана, и значение, которое первым достигнет предельного значения ресурса, регистрируется.
3. Периодическая диагностика
bizhub C450 Техническое обслуживание A. Условия определения предельных значений ресурса • Предельные значения ресурса представляют количество отпечатанных копий или эквивалентные величины при соблюдении указанных ниже условий (см. таблицу). Они могут быть больше или меньше в зависимости от условий эксплуатации машины каждым пользователем.
Черный на цветной = 5:1 CV/M Черный: 12 000 / Цветной: 2 400 Плотность оригинала Ч/Б = 5 % для каждого цвета, 6 % для монохромного Количество рабочих дней в месяц 20 дней (главный переключатель питания включается и выключается 20 раз в месяц) Назначение Для сокращения количества вызовов на техническое обслуживание: при достижении запрета печати для любой из следующих деталей установить запрет печати также для других деталей, чей ресурс исчерпан, и заменить эти детали одновременно.
3. Периодическая диагностика
• Спирт, описанный в процедуре очистки технического обслуживания, представляет собой изопропиловый спирт.
Зафиксируйте пластину поднятия бумаги [1] в положение.
Снимите стопорное кольцо (C-clip) [2] с узла валика подъема бумаги лотка 1 (Tray 1 Paper Take-Up Roller Assy) [3].
Извлеките вал узла валика подъема бумаги лотка 1 (Tray 1 Paper Take-up Roller Assy) [3] из переднего втулки.
Снимите стопорное кольцо (C-clip) [4], одну втулку [5] и извлеките валик подъема бумаги лотка 1 (Tray 1 Paper Take-Up Roller) [6].
Для переустановки выполните операции в обратном порядке.
→ "Life" и очистите счетчик "1st." ПРИМЕЧАНИЕ • Замените валик подъема бумаги лотка 1 и валик разделения бумаги лотка 1 одновременно.
Удалите два винта [1] и узел кронштейна крепления валика разделения бумаги лотка 1 (Tray 1 Separation Roller mounting bracket Assy) [2].
3. Периодическая диагностика
Снимите резиновый упор [3], вал [4], пружину [5] и направляющую пластину [6], чтобы извлечь узел кронштейна крепления валика разделения бумаги (Paper Separation Roller fixing bracket Assy) [7].
Снимите E-образное кольцо (E-ring) [8] и узел валика разделения бумаги лотка 1 (Tray 1 Paper Separation Roller Assy) [9].
Для переустановки выполните операции в обратном порядке.
→ "Life" и очистите счетчик "1st." ПРИМЕЧАНИЕ • Замените валик подъема бумаги лотка 1 и валик разделения бумаги лотка 1 одновременно.
Удалите два винта [1] и извлеките узел кронштейна крепления валика разделения бумаги обходного лотка (Bypass Paper Separation roller fixing bracket Assy) [2].
Удалите четыре винта [3] и снимите раму (Frame) [4].
3. Периодическая диагностика
Удалите пять винтов [5] и снимите раму (Frame) [6] под узлом обходного лотка (Bypass Unit).
Снимите стопорное кольцо (C-clip) [7] и извлеките муфту подачи бумаги обходного лотка (Bypass Paper Feed Clutch) [8].
Снимите стопорное кольцо (C-clip) [9] валика подъема бумаги и извлеките вал [10].
Снимите стопорное кольцо (C-clip) [11] и извлеките валик подъема бумаги обходного лотка (Bypass Paper Take-up Roller) [12].
Для переустановки выполните операции в обратном порядке.
→ "Life" и очистите счетчик "Manual Tray." ПРИМЕЧАНИЕ • Замените валик подъема бумаги обходного лотка и узел валика разделения бумаги обходного лотка одновременно.
3. Периодическая диагностика
Удалите два винта [1] и извлеките узел кронштейна крепления валика разделения бумаги обходного лотка (Bypass Paper Separation Roller fixing bracket Assy) [2].
Снимите стопорное кольцо (C-clip) [3], извлеките пружину [4] и направляющую пластину [5].
Извлеките узел валика разделения бумаги обходного лотка (Bypass Paper Separation Roller Assy) [6].
Для переустановки выполните операции в обратном порядке.
→ "Life" и очистите счетчик "Manual Tray." ПРИМЕЧАНИЕ • Замените валик подъема бумаги обходного лотка и узел валика разделения бумаги обходного лотка одновременно.
Удалите винт [1] и усиливающую пластину [2].
Откройте дверцу вертикального транспорта.
Удалите две защелки [3] и дверцу вертикального транспорта [4].
3. Периодическая диагностика

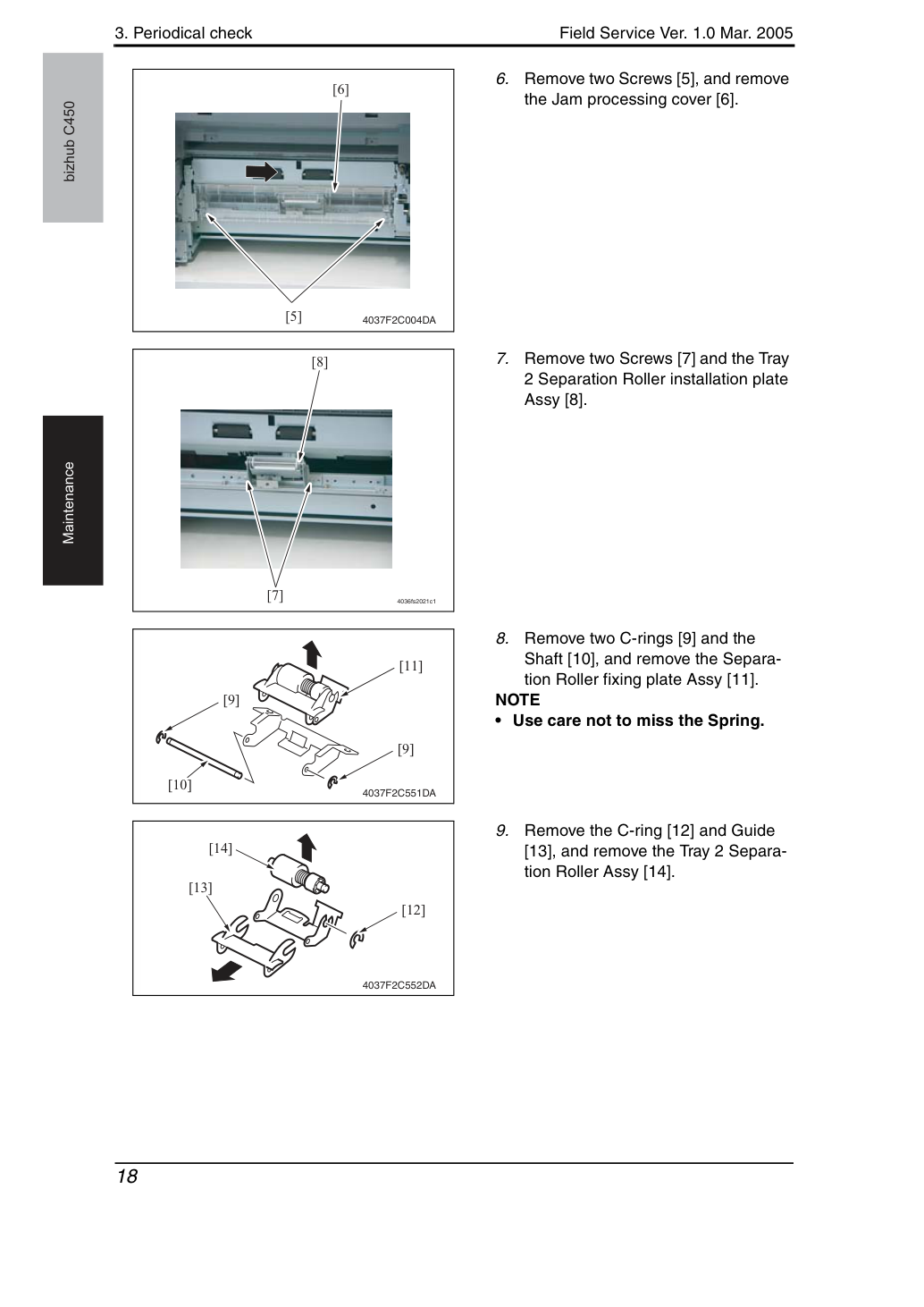

Удалите два винта [5] и снимите крышку обработки замятия (Jam processing cover) [6].
Удалите два винта [7] и пластину установки валика разделения бумаги лотка 2 (Tray 2 Separation Roller installation plate Assy) [8].
Удалите два стопорных кольца (C-rings) [9] и вал [10], затем извлеките пластину крепления валика разделения (Separation Roller fixing plate Assy) [11].
• Не упустите пружину.
Удалите стопорное кольцо (C-ring) [12] и направляющую [13], затем извлеките узел валика разделения бумаги лотка 2 (Tray 2 Separation Roller Assy) [14].
3. Периодическая диагностика
Извлеките пластину установки валика разделения бумаги лотка 2 (Tray 2 Separation Roller installation plate Assy).

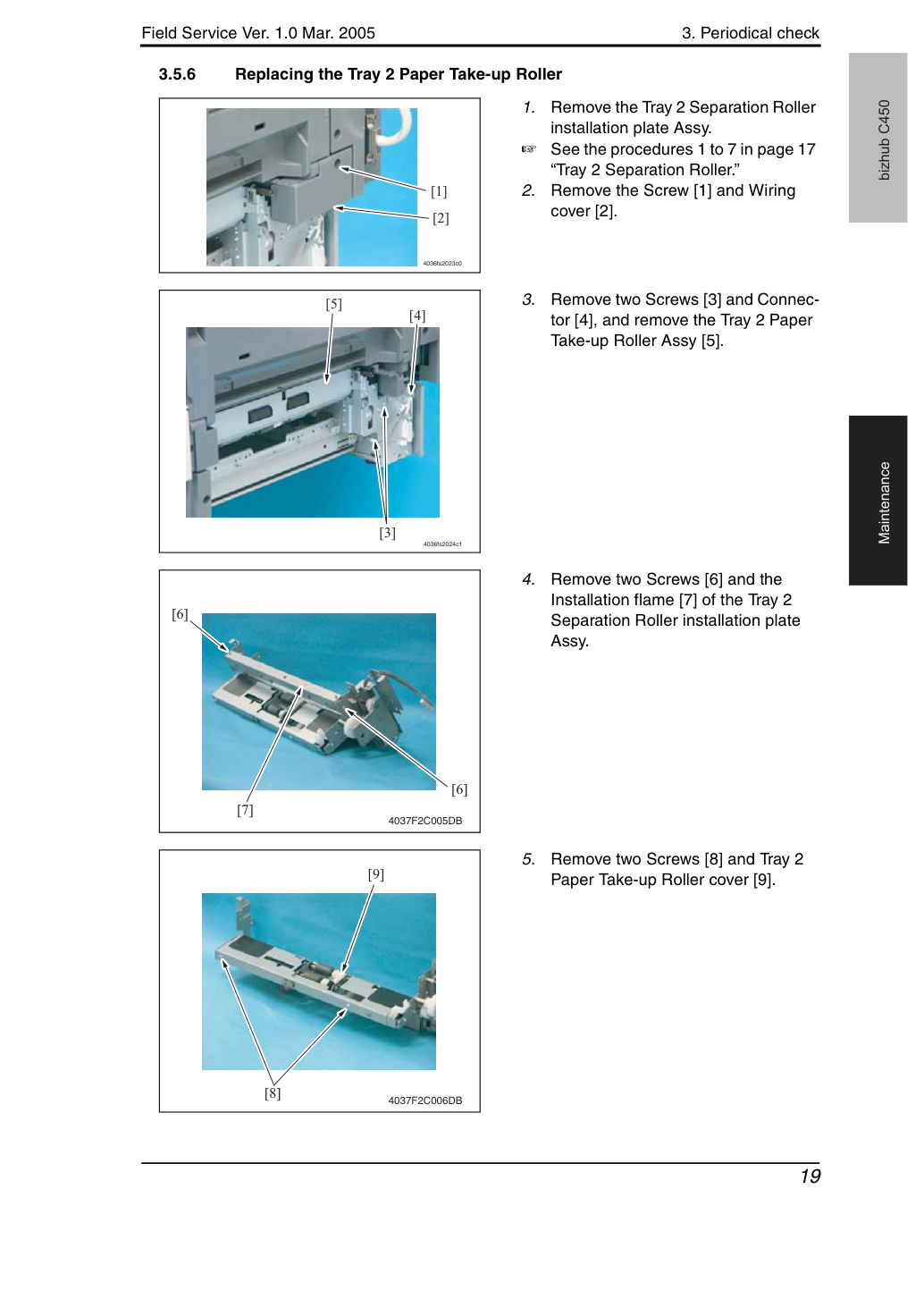

Удалите винт [1] и крышку электропроводки [2].
Удалите два винта [3] и разъем [4], затем извлеките узел валика подъема бумаги лотка 2 (Tray 2 Paper Take-up Roller Assy) [5].
Удалите два винта [6] и раму установки (Installation flame) [7] пластины установки валика разделения бумаги лотка 2 (Tray 2 Separation Roller installation plate Assy).
Удалите два винта [8] и крышку валика подъема бумаги лотка 2 (Tray 2 Paper Take-up Roller cover) [9].
3. Периодическая диагностика

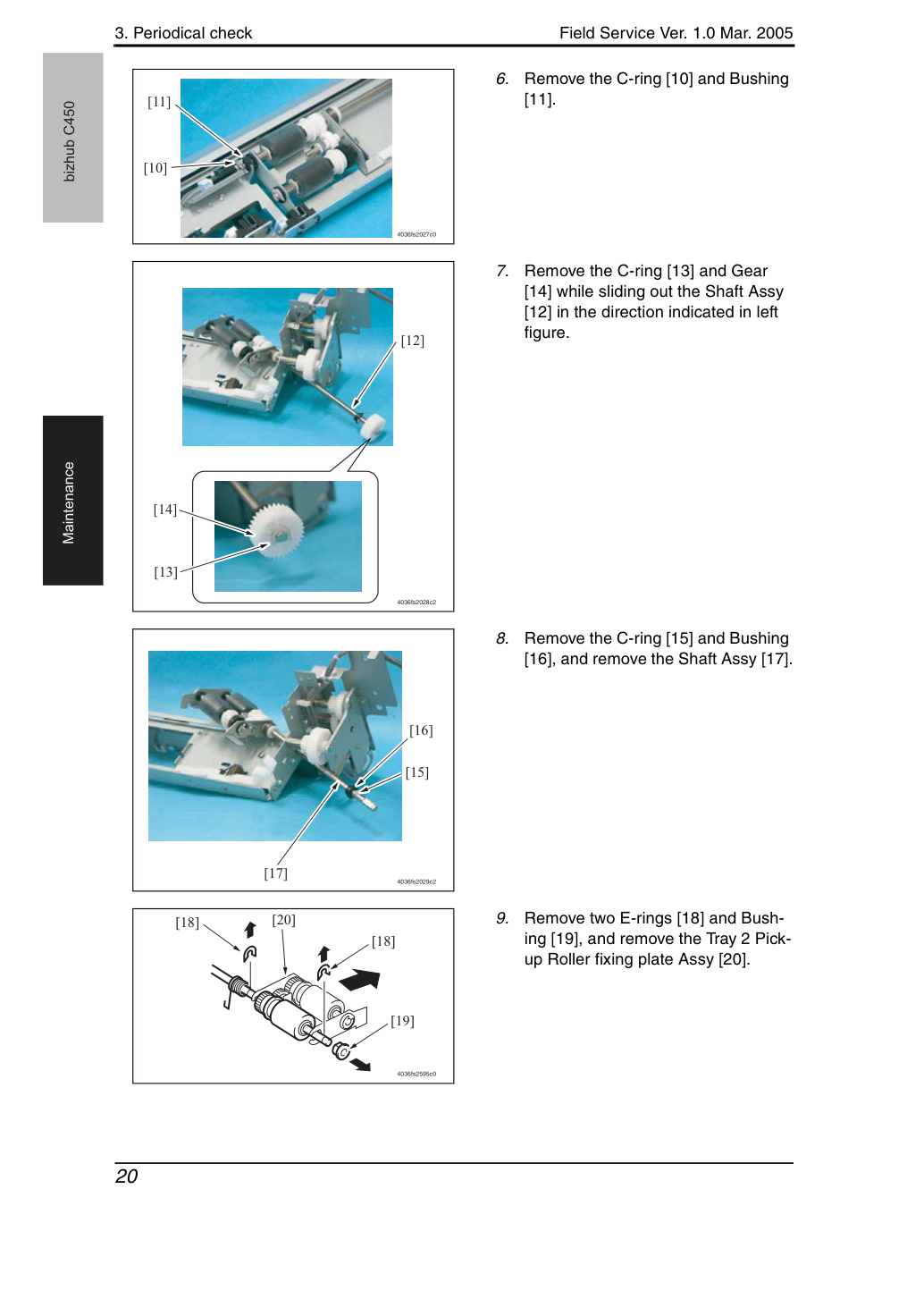

Снимите стопорное кольцо (C-ring) [10] и втулку [11].
Удалите стопорное кольцо (C-ring) [13] и шестерню (Gear) [14] при одновременном выдвижении узла вала (Shaft Assy) [12] в направлении, указанном на левом рисунке.
Снимите стопорное кольцо [15] и втулку [16], затем снимите узел вала [17].
Снимите два стопорных кольца [18] и втулку [19], затем снимите узел пластины крепления ролика захвата Tray 2 [20].
3. Периодическая диагностика

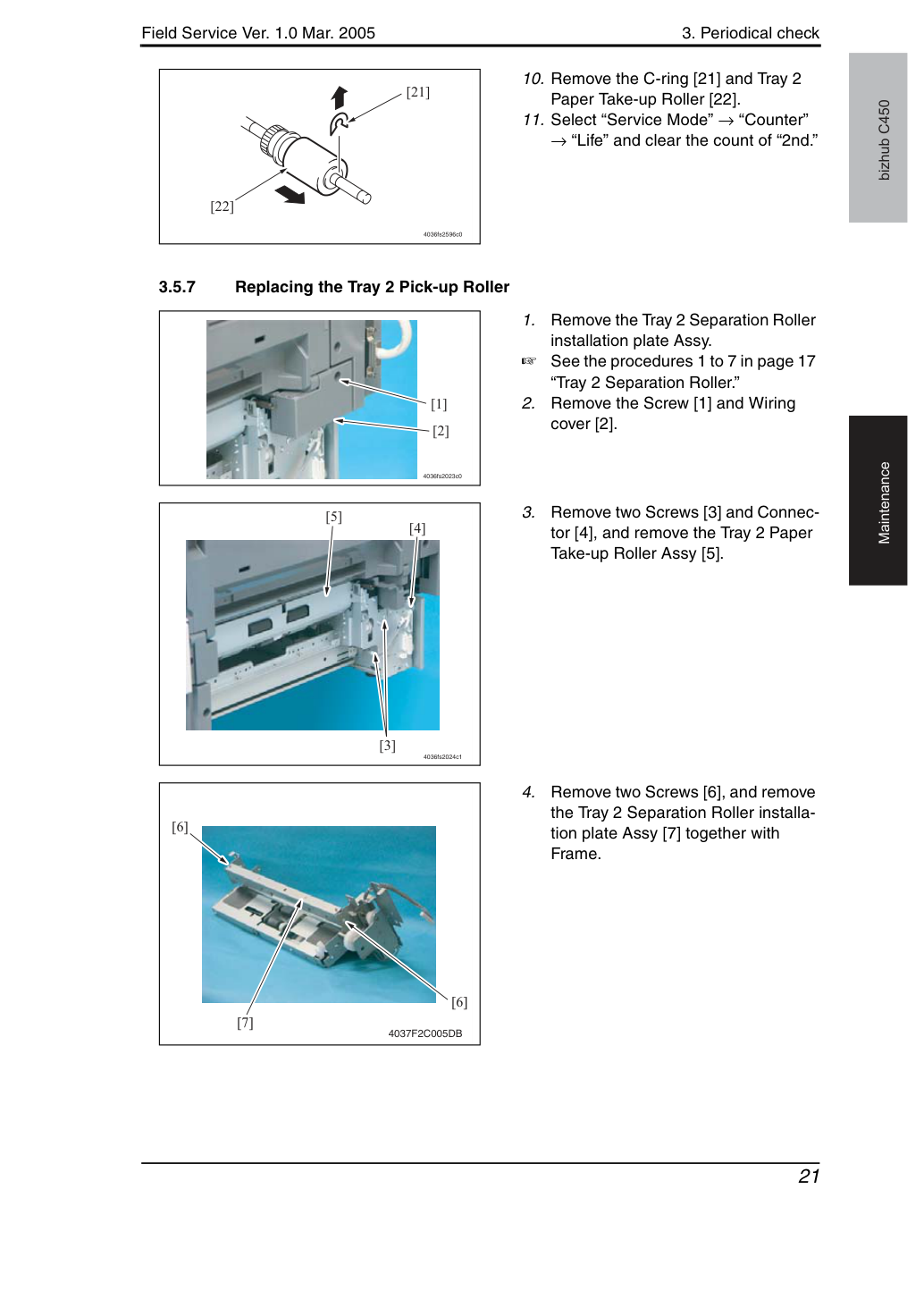

10. Снимите стопорное кольцо [21] и Tray 2
11. Выберите «Service Mode» → «Counter»
Извлеките пластину установки валика разделения бумаги лотка 2 (Tray 2 Separation Roller installation plate Assy).
Удалите винт [1] и крышку электропроводки [2].
Удалите два винта [3] и разъем [4], затем извлеките узел валика подъема бумаги лотка 2 (Tray 2 Paper Take-up Roller Assy) [5].
Снимите два винта [6] и снимите узел пластины установки ролика разделения Tray 2 [7] вместе с рамой.
3. Периодическая диагностика
Удалите два винта [8] и крышку валика подъема бумаги лотка 2 (Tray 2 Paper Take-up Roller cover) [9].
Снимите два стопорных кольца [10] и две втулки [11], затем снимите узел ролика захвата Tray 2 [12].
Отожмите стопорное кольцо [13] и снимите ролик захвата Tray 2 [14].
Снимите пылеуловитель бумаги.
Инструкции по замене пылеуловителя бумаги см. на стр. 23.
Используя мягкую ткань, смоченную спиртом, протрите регистрационные ролики [1] от грязи.
3. Периодическая диагностика

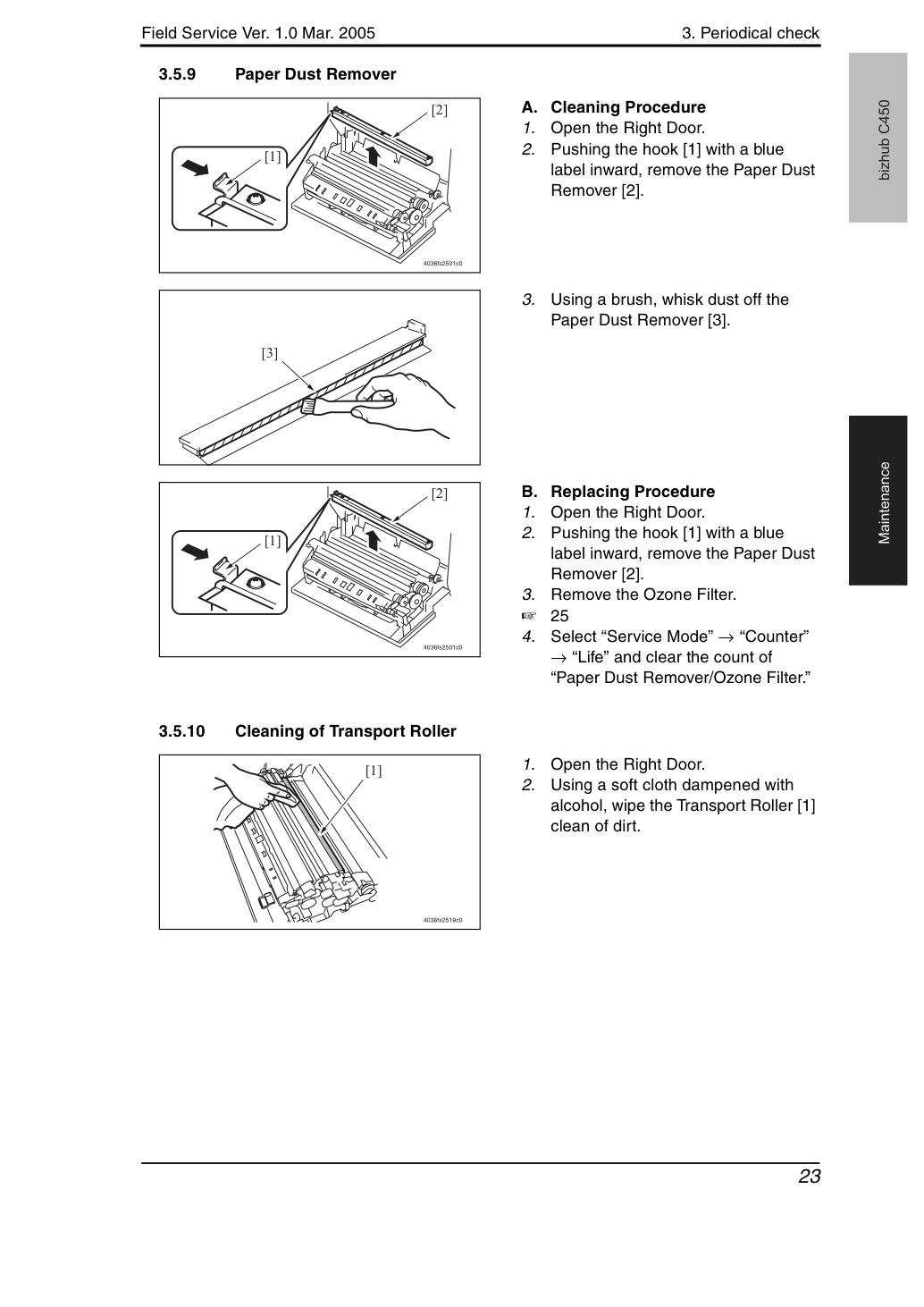

Надавив крючок [1] с синей меткой внутрь, снимите пылеуловитель бумаги [2].
Используя щетку, сметите пыль с пылеуловителя бумаги [3].
Надавив крючок [1] с синей меткой внутрь, снимите пылеуловитель бумаги [2].
Используя мягкую ткань, смоченную спиртом, протрите транспортный ролик [1] от грязи.
3. Периодическая диагностика
Снимите два винта и выдвиньте узел ремня передачи наполовину.
Протрите верхнюю направляющую входа второго переноса изображения [1] мягкой тканью от грязи.
• При чистке соблюдайте осторожность, чтобы не пораниться острым краем направляющей.
Замена контейнера отработанного тонера ПРИМЕЧАНИЕ • Если установлена опция «Finishing», снимите её с основного устройства перед заменой картриджа отработанного тонера.
• При снятии опции «Finishing» поддерживайте узел горизонтального транспорта рукой, чтобы предотвратить его падение.
Выключите выключатель основного питания.
Возьмитесь за ручку и снимите контейнер отработанного тонера [1].
• Поднимайте контейнер отработанного тонера осторожно перед снятием.
• Если вокруг порта сбора тонера накопилась рассыпанный тонер, не наклоняйте контейнер отработанного тонера при его снятии.
• Не оставляйте контейнер отработанного тонера в наклонном положении после снятия.
Снимите крышку [2] контейнера отработанного тонера и установите её на порт сбора.
3. Периодическая диагностика
Протрите поверхность вокруг порта сбора отработанного тонера.
Извлеките контейнер отработанного тонера из упаковки и удалите упаковочный материал.
Возьмитесь за ручку и установите контейнер отработанного тонера на место.
Снимите контейнер отработанного тонера [1].
Протрите участки вокруг порта сбора отработанного тонера мягкой тканью, смоченной водой или спиртом, от пролитого тонера и грязи.
Держась за крючок, снимите озоновый фильтр [1].
Снимите пылеуловитель бумаги.
3. Периодическая диагностика
Очистите расчесывающий электрод, перемещая рычаг очистки расчесывающего электрода [1] вперед и назад несколько раз.
• Перемещайте рычаг очистки расчесывающего электрода медленно вперед и назад до упора.
• После снятия узла изображения с основного устройства обязательно поместите его в чёрный пластиковый пакет или оберните светозащитной тканью и храните в тёмном месте.
Не оставляйте узел изображения открытым под светом на длительное время, так как это может привести к его повреждению.
Снимите приспособление для чистки светодиода [1] и подушечку приспособления для чистки светодиода [2].
Приклейте подушечку приспособления для чистки светодиода [4] к приспособлению для чистки светодиода [3].
Очистите светодиод [5] узла LPH (LPH Assy), перемещая приспособление для чистки светодиода [6] тремя возвратно-поступательными движениями.
• Используйте только указанное приспособление (приспособление для чистки светодиода).
3. Периодическая диагностика
Держась за крючок, извлеките дезодорирующий фильтр [1].
• Дезодорирующий фильтр поставляется с картриджем тонера (чёрный).
Заменяйте его при замене картриджа тонера (чёрный).
Удерживая крючок, извлеките Фильтр пыли [1].
• Фильтр пыли поставляется вместе с Imaging Unit (черный). Заменяйте его при замене Imaging Unit (черный).
Замена узла 2-го ролика передачи изображения ПРИМЕЧАНИЕ • Если установлена опция завершения, снимите её с основного блока перед попыткой замены картриджа отработанного тонера.
• При снятии опции завершения поддерживайте горизонтальный транспортный узел рукой, чтобы предотвратить его падение.
Выключите выключатель основного питания.
Разблокируйте синие рычаги блокировки [1] (в двух местах).
Удерживая синие рычаги блокировки [1] (в двух местах), извлеките узел 2-го ролика передачи изображения [2].
3. Периодическая диагностика
Удерживая синие рычаги блокировки [1] (в двух местах), установите узел 2-го ролика передачи изображения [2].
Заблокируйте синие рычаги блокировки [1] (в двух местах).
• Убедитесь, что дверца заблокирована в положении спереди и сзади.
Включите главный выключатель питания.
Извлеките узел Image Transfer Belt Unit.
Сухой мягкой тканью протрите ремень передачи [1].
• Если сложно чистить сухой тканью, слегка смочите мягкую ткань растворителем.
• При использовании растворителя для смачивания ткани не используйте другие, кроме указанных ниже: изопропиловый спирт, этиловый спирт, PPC Cleaner, Sol mix AP-7 • После очистки растворителем выполните копирование не менее 28 листов бумаги формата A3 белого цвета для устранения шума изображения.
3. Периодическая диагностика
bizhub C450 Техническое обслуживание B. Процедура замены ПРИМЕЧАНИЕ • Если установлена опция завершения, снимите её с основного блока перед попыткой замены узла передачи ремня.
• При снятии опции завершения поддерживайте горизонтальный транспортный узел рукой, чтобы предотвратить его падение.
Выключите выключатель основного питания.
• После снятия узла изображения с основного устройства обязательно поместите его в чёрный пластиковый пакет или оберните светозащитной тканью и храните в тёмном месте.
Не оставляйте узел изображения открытым под светом на длительное время, так как это может привести к его повреждению.
Удалите два винта [1] и отпустите блокировку узла Image Transfer Belt Unit [2].
Удерживаясь за рукоятку, извлеките контейнер отработанного тонера [3].
• Поднимайте контейнер отработанного тонера осторожно перед снятием.
• Если отработанный тонер накопился в районе порта сбора тонера, не наклоняйте контейнер отработанного тонера при его извлечении.
• Не оставляйте контейнер отработанного тонера в наклонном положении после извлечения.
3. Периодическая диагностика

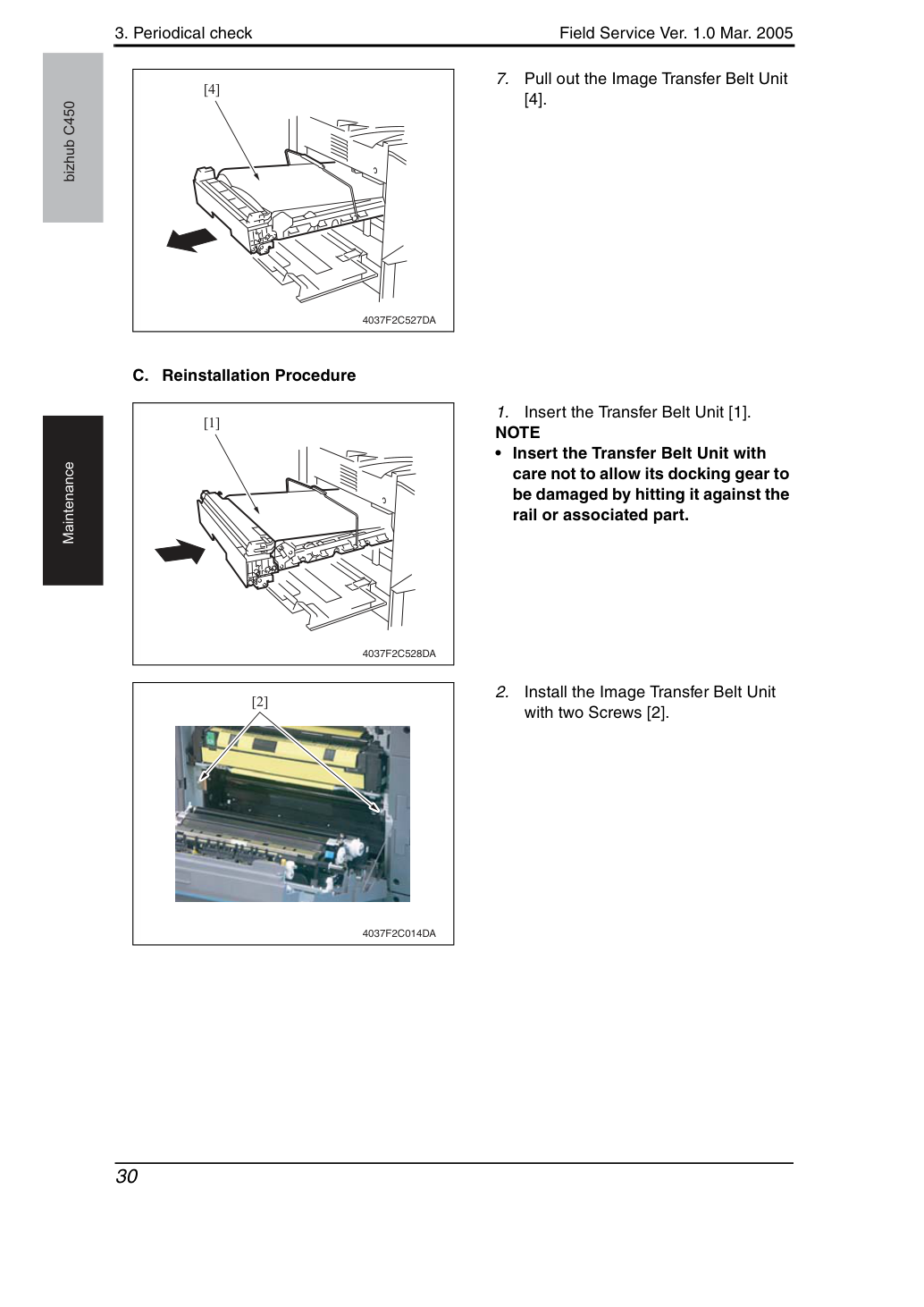

Извлеките узел Image Transfer Belt Unit [4].
Установите узел Transfer Belt Unit [1].
• Устанавливайте узел Transfer Belt Unit аккуратно, чтобы его приводная шестерня не была повреждена при ударе о направляющую или смежную деталь.
Установите узел Image Transfer Belt Unit двумя винтами [2].
3. Периодическая диагностика
Удерживаясь за рукоятку, установите контейнер отработанного тонера [3] в положение.
• Убедитесь, что дверца заблокирована в положении спереди и сзади.
Включите главный выключатель питания.
Отрегулируйте и выполните настройку градации.
Выключите главный выключатель питания.
Отпустите рычаг блокировки [1] Imaging Unit.
Извлеките Imaging Unit [2] и снимите его с основного блока.
3. Периодическая диагностика
Извлеките Imaging Unit из пластикового пакета.
Наклоните Imaging Unit [1] влево и встряхните его на небольшое расстояние в направлении наклона дважды. Затем наклоните его вправо и встряхните его на небольшое расстояние в направлении наклона дважды.
• Так как Imaging Unit чувствительна к свету, защищайте её от света вплоть до установки.
• Аккуратно откройте пластиковый пакет (черный).
• Если Imaging Unit упакована в пластиковый пакет (черный) повторно, герметизируйте упаковку скотчем или другим способом.
• При установке Imaging Unit убедитесь, что цвет направляющей монтажа Imaging Unit совпадает с цветом наклейки в позиции монтажа на основном блоке.
Держа Imaging Unit [2] в горизонтальном положении, вставьте Imaging Unit [2] в позицию монтажа полностью до упора.
• Не допускайте наклона Imaging Unit при установке в основной блок, так как это может привести к повреждению PC Drum или узла LED.
• Вставляйте Imaging Unit до щелчка.
3. Периодическая диагностика
Извлеките защитный лист PC Drum [3] при нажатии на Imaging Unit.
• Извлеките защитный лист PC Drum наполовину и потяните его вниз по косой линии.
Закройте рычаг блокировки Imaging Unit [4] при нажатии на Imaging Unit.
• Установите Рычаг (IU Lock Lever) в заблокированное положение до щелчка.
Включите главный выключатель питания.
Отрегулируйте и выполните настройку градации.
3. Периодическая диагностика
Замена термоузла (Fusing Unit) ПРИМЕЧАНИЕ • Перед заменой термоузла (Fusing Unit) убедитесь, что он остыл.
Выключите главный выключатель питания и отсоедините кабель питания от сетевой розетки, затем подождите около 20 минут.
Извлеките Винт [1] и снимите защитную крышку (Connector protective cover) [2].
Снимите проводной зажим и извлеките два Разъема [4] термоузла (Fusing unit).
Извлеките два Винта [5] и снимите термоузел (Fusing unit) [6].
