13. Процедура сброса
13. Процедура сброса
Содержимое, очищаемое функцией сброса: будет очищено (инициализировано) —: не будет очищено Функции • Если возникла неисправность и статус не очищается выключением и включением главного выключателя питания или открыванием и закрыванием передней дверцы, очистите статус устройства.
• Используется, когда статус не очищается выключением и включением питания или открыванием и закрыванием передней дверцы в случае неисправности.
1. Выключите главный выключатель питания.
2. Включите главный выключатель питания, нажимая клавишу Utility/Counter.
3. Нажмите клавишу «Trouble Reset».
4. Убедитесь, что отображается «OK» и произведен сброс.
5. Выключите и включите главный выключатель питания еще раз и убедитесь, что устройство готово к работе.
14. Механическая регулировка
14. Механическая регулировка
Регулировка ремня двигателя сканера Эта регулировка должна быть произведена в следующем случае:
• Узел сканера (Scanner Motor Assy) был удален.
• Кабели привода сканера (Scanner Drive Cables) были перемотаны.
Извлеките 16 винтов и усиливающую раму.
Ослабьте три винта, фиксирующие кронштейн крепления главного двигателя сканера [1].
При винте фиксации шестерни привода сканера [2], расположенном на правой стороне, как показано слева, сдвиньте узел сканера [3] влево и проверьте, что он возвращается в исходное положение пружиной [4]. Выполните этот шаг три раза.
Затяните три винта [2] для фиксации узла сканера в положении.
14. Механическая регулировка
Фокусировка позиционирования узла сканера и зеркал. Эта регулировка должна быть выполнена в следующем случае:
Сдвиньте узел зеркал [1] в центр до прижатия к вырезам в направляющих [2].
Если узел зеркал не прижат к вырезам, ослабьте регулировочный винт (отмеченный красной краской) [3] узла зеркал и прижмите каретку к вырезам. Затем затяните регулировочный винт.
Эта регулировка должна быть выполнена в следующем случае:
• Кабели привода сканера (Scanner Drive Cables) были перемотаны.
• Фокусировка позиционирования узла сканера и зеркал должна быть завершена.
Сдвиньте узел зеркал [1] в положение, показанное слева.
14. Механическая регулировка

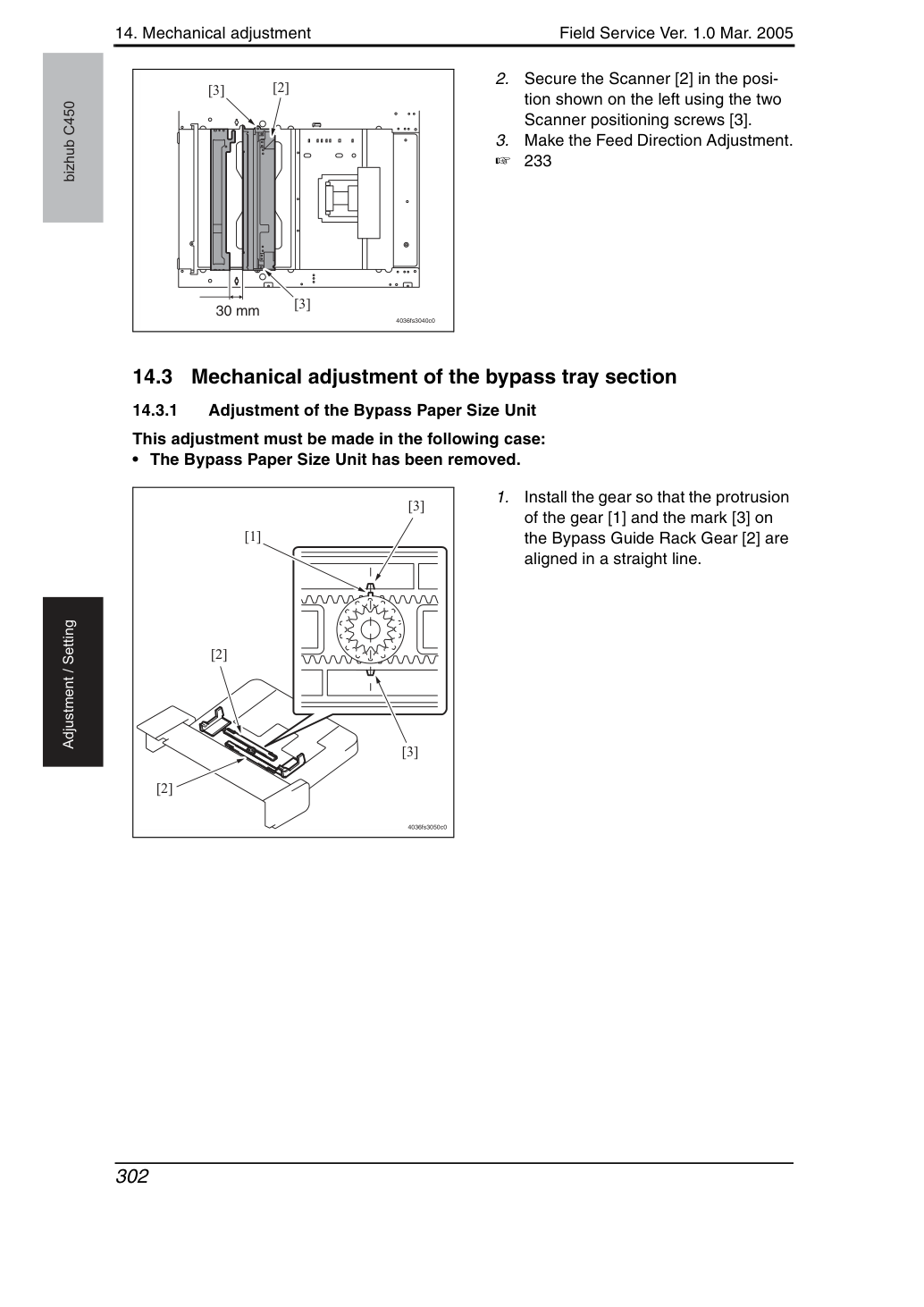

Зафиксируйте сканер [2] в положение, показанное слева, используя два винта позиционирования сканера [3].
Выполните регулировку направления подачи.
Регулировка узла форматов бумаги обходного лотка. Эта регулировка должна быть выполнена в следующем случае:
• Узел форматов бумаги обходного лотка был удален.
Установите шестерню так, чтобы выступ шестерни [1] и метка [3] на шестерне направляющей обходного лотка (Bypass Guide Rack Gear) [2] были выровнены в одну линию.
14. Механическая регулировка

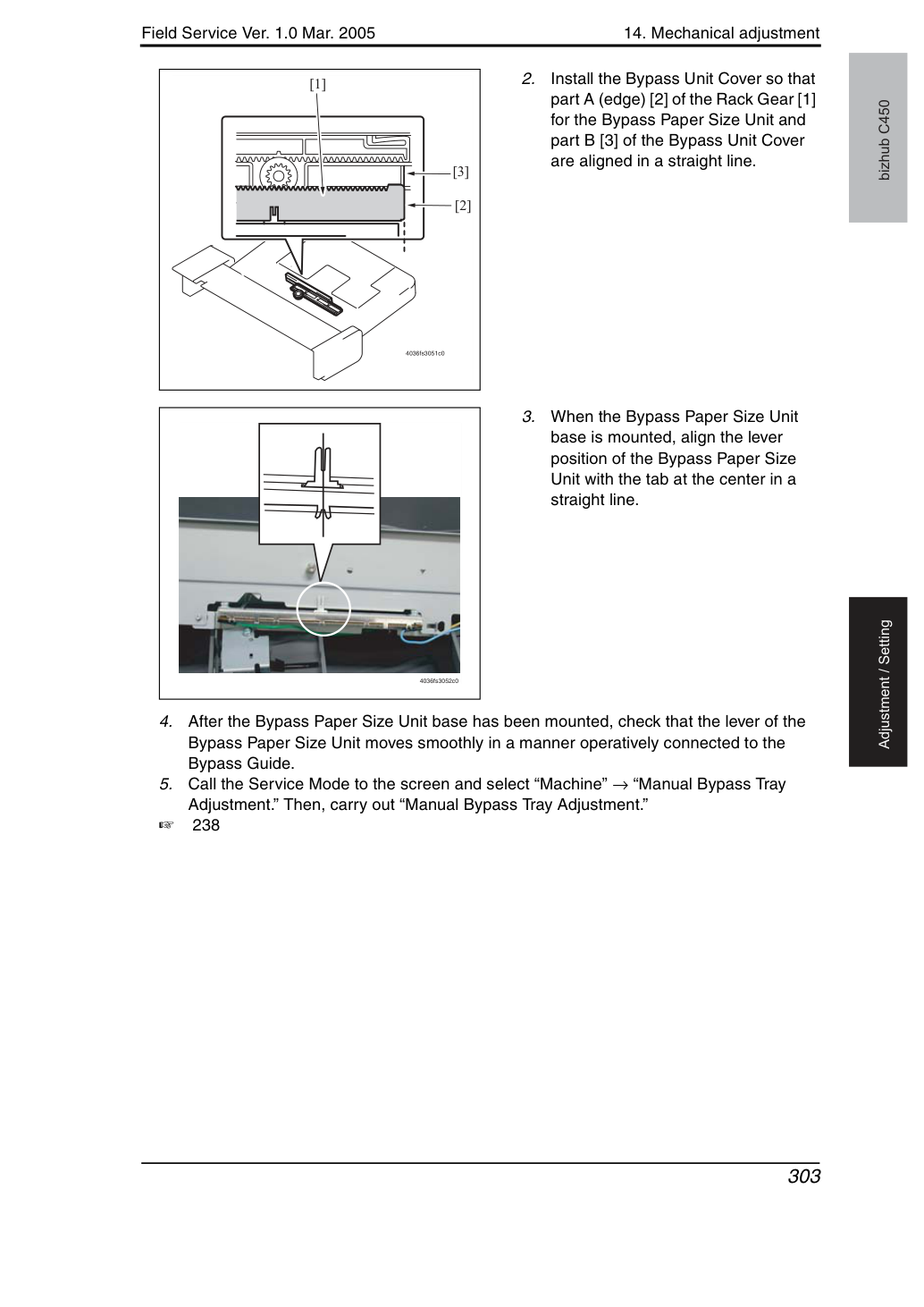

Установите крышку узла обходного лотка так, чтобы часть A (кромка) [2] шестерни рейки [1] узла форматов бумаги обходного лотка и часть B [3] крышки узла обходного лотка были выровнены в одну линию.
При монтаже основания узла форматов бумаги обходного лотка выровняйте положение рычага узла форматов бумаги обходного лотка с центральной кромкой в одну линию.
После монтажа основания узла форматов бумаги обходного лотка проверьте, что рычаг узла форматов бумаги обходного лотка движется плавно в функциональной связи с направляющей обходного лотка.
