3. Прочее
• Винты, залитые краской, указывают, что узел или устройство, который они крепят, может быть отрегулирован или установлен только на заводе и не должен регулироваться, устанавливаться или удаляться в полевых условиях.
• При удалении винтов красная краска наносится на точки, требующие переналадки.
• После удаления или ослабления винта с красной краской следует выполнить регулировку.
Соответственно проверьте элементы регулировки в руководстве эксплуатации и произведите необходимую регулировку. Учтите, что когда два или более винтов используются на рассматриваемой детали, только один представительный винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не поворачивайте переменные резисторы на платах, для которых не приведены инструкции по регулировке в Adjustment/Setting.
Снятие PWB ПРИМЕЧАНИЯ • При снятии платы или другого электрического компонента обратись к разделу "Handling of PWBs" и следуй соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Когда абсолютно необходимо касаться микросхем и других электрических компонентов на плате, обязательно заземлите ваше тело.
3. Прочее
3. Прочее

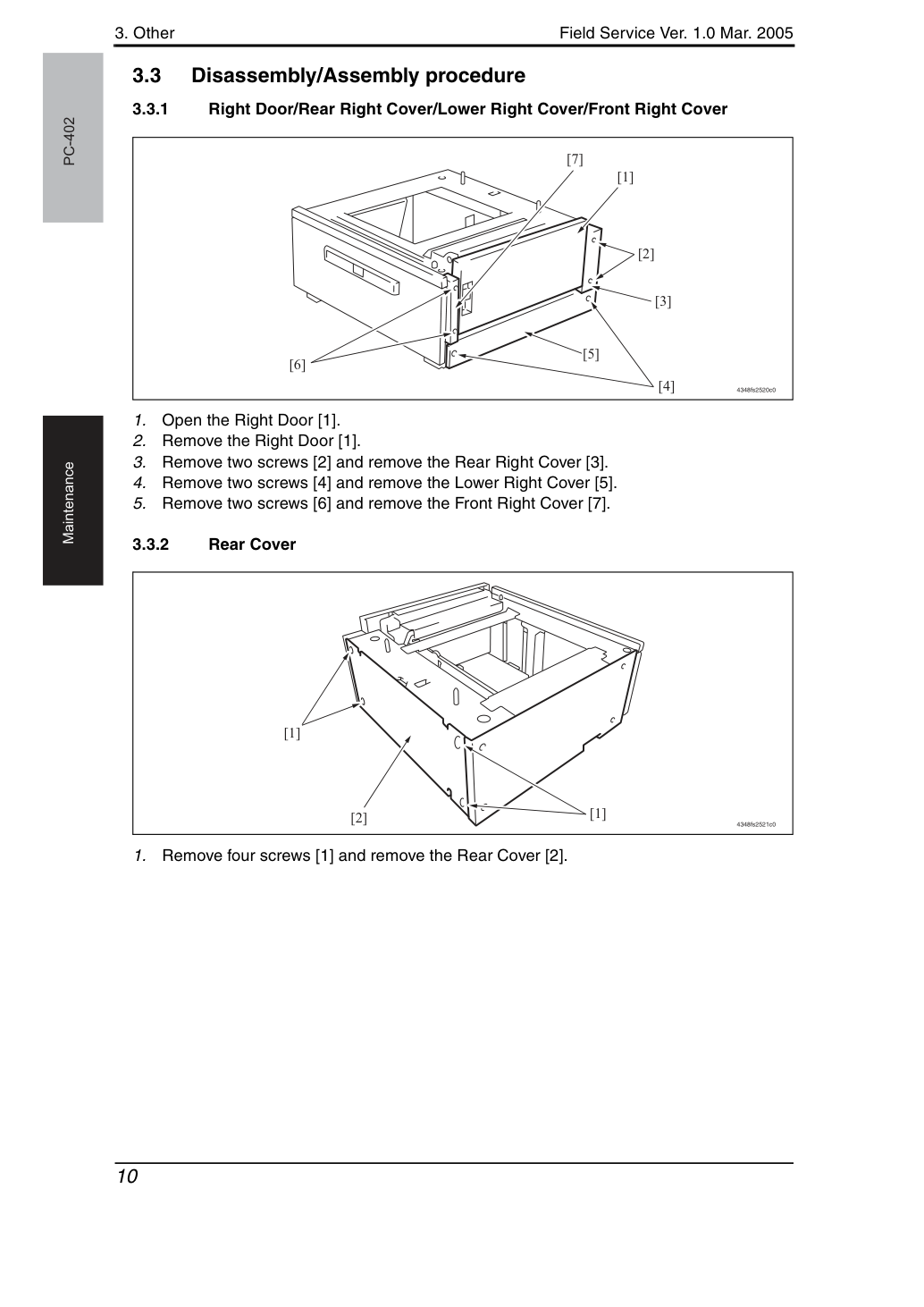

Снимай два винта [2] и извлеки Rear Right Cover [3].
Снимай два винта [4] и извлеки Lower Right Cover [5].
Снимай два винта [6] и извлеки Front Right Cover [7].
Снимай четыре винта [1] и извлеки Rear Cover [2].
3. Прочее
Нажмите кнопку выброса ящика (Drawer Eject Button) [1] и выдвиньте ящик [2].
Снимите четыре винта [3] и выдвиньте ящик [2].
Снимите два винта [4], разъем [5] и снимите плату разъема (Connector Board) [6].
• При снятии платы Connector Board соблюдай осторожность, чтобы не уронить ящик с направляющей.
• Во избежание травм, нажми на направляющую [7] внутри машины.
Снимите четыре винта [1] и снимите узел передней крышки [2].
Снимите два винта [4] и узел внутренней крышки [5].
• Не снимай защитную пленку шкива.
3. Прочее

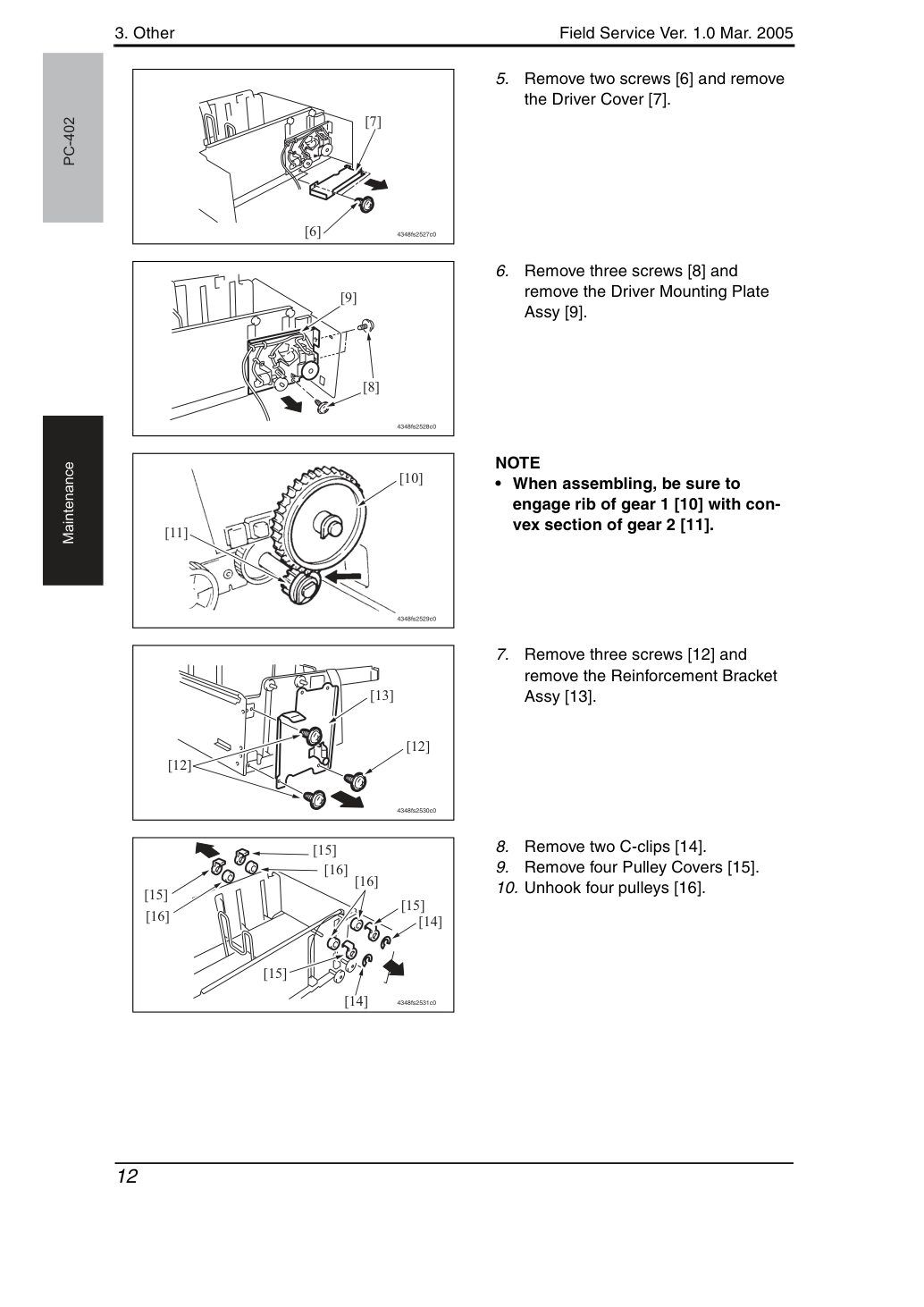

Снимите два винта [6] и снимите крышку привода [7].
Снимите три винта [8] и снимите узел монтажной пластины привода [9].
• При сборке убедись, что ребро шестерни 1 [10] входит в выпуклую часть шестерни 2 [11].
Снимите три винта [12] и снимите узел усиливающего кронштейна [13].
10. Отсоедини четыре шкива [16].
3. Прочее
11. Снимите опорную пластину [17].
12. Снимите четыре держателя кабелей [18]
и снимите главный ящик [19].
• Соблюдай осторожность, чтобы не согнуть провода.
13. Снимите четыре винта [20] и
снимите узел заднего направляющего края [21].
14. Снимите четыре винта [22] и
снимите узел переднего направляющего края [23].
15. Снимите три стопорных кольца [24], втулку
16. Снимите узел приемного барабана
17. Снимите два стопорных кольца [28] и
• Соблюдай осторожность, чтобы не потерять фиксирующие штифты.
• При переустановке приемного барабана убедись, что направление провода от обоих приемных барабанов одинаково.
• Установи так, чтобы срезанные части [30] на обоих концах вала смотрели вверх.
3. Прочее
• Спирт, указанный в процедуре очистки, представляет собой изопропиловый спирт.
Снимите два винта [1] и снимите узел кронштейна крепления ролика разделения бумаги (Paper Separation Roller Mounting Bracket Assy) [2].
Мягкой тканью, смоченной спиртом, протри ролик разделения [3] от грязи.
Снимай Paper Separation Roller Mounting Bracket Assy.
Мягкой тканью, смоченной спиртом, протри ролик подачи бумаги [1] от грязи.
Снимай Paper Separation Roller Mounting Bracket Assy.
Мягкой тканью, смоченной спиртом, протри Pick-up Roller [1] от грязи.
3. Прочее
Мягкой тканью, смоченной спиртом, протри Vertical Transport Roller [1] от грязи.
