6. Прочее

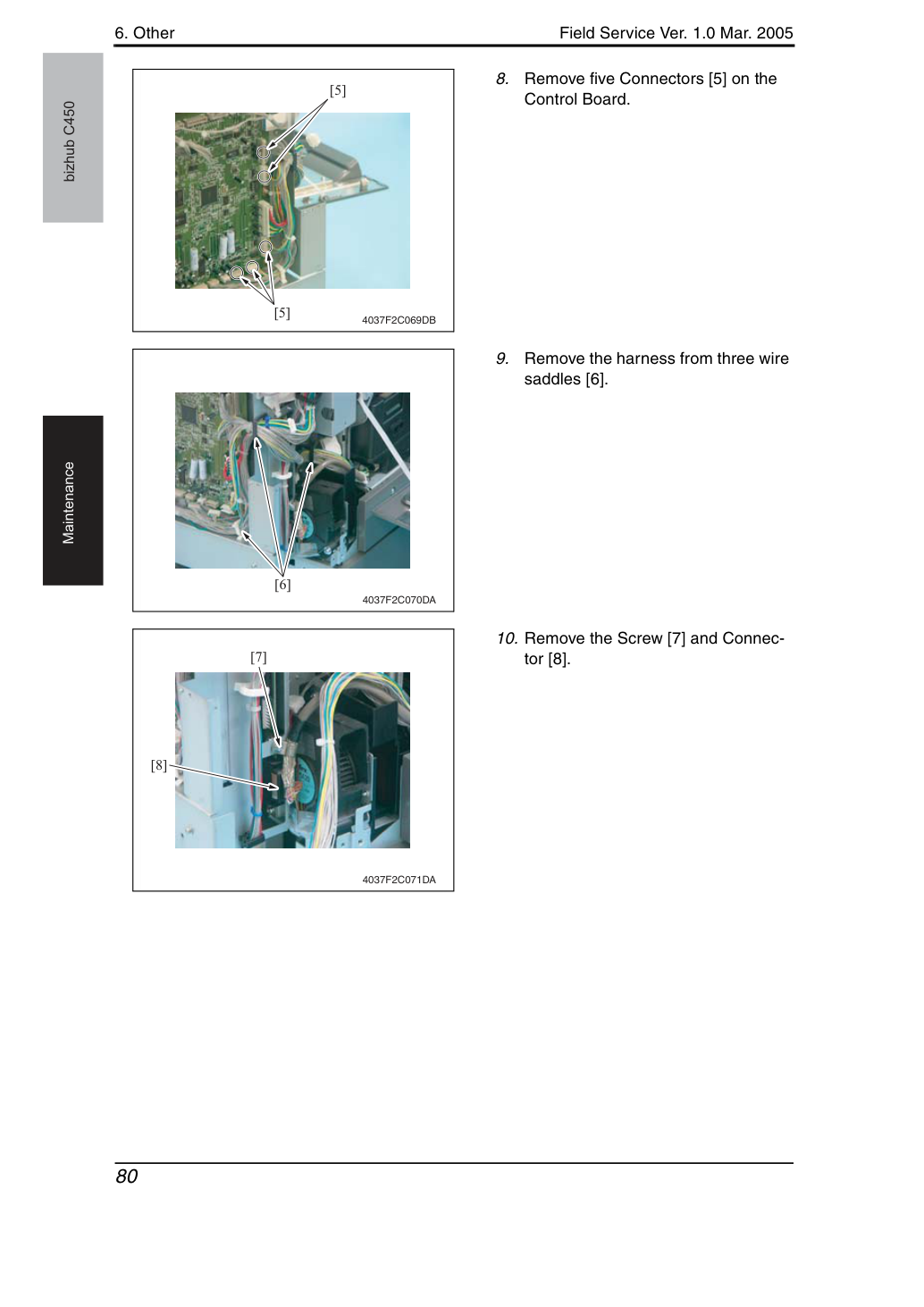

Отсоедините пять разъемов [5] на плате управления.
Извлеките жгут из трех кабельных скоб [6].
10. Извлеките винт [7] и разъем
6. Прочее

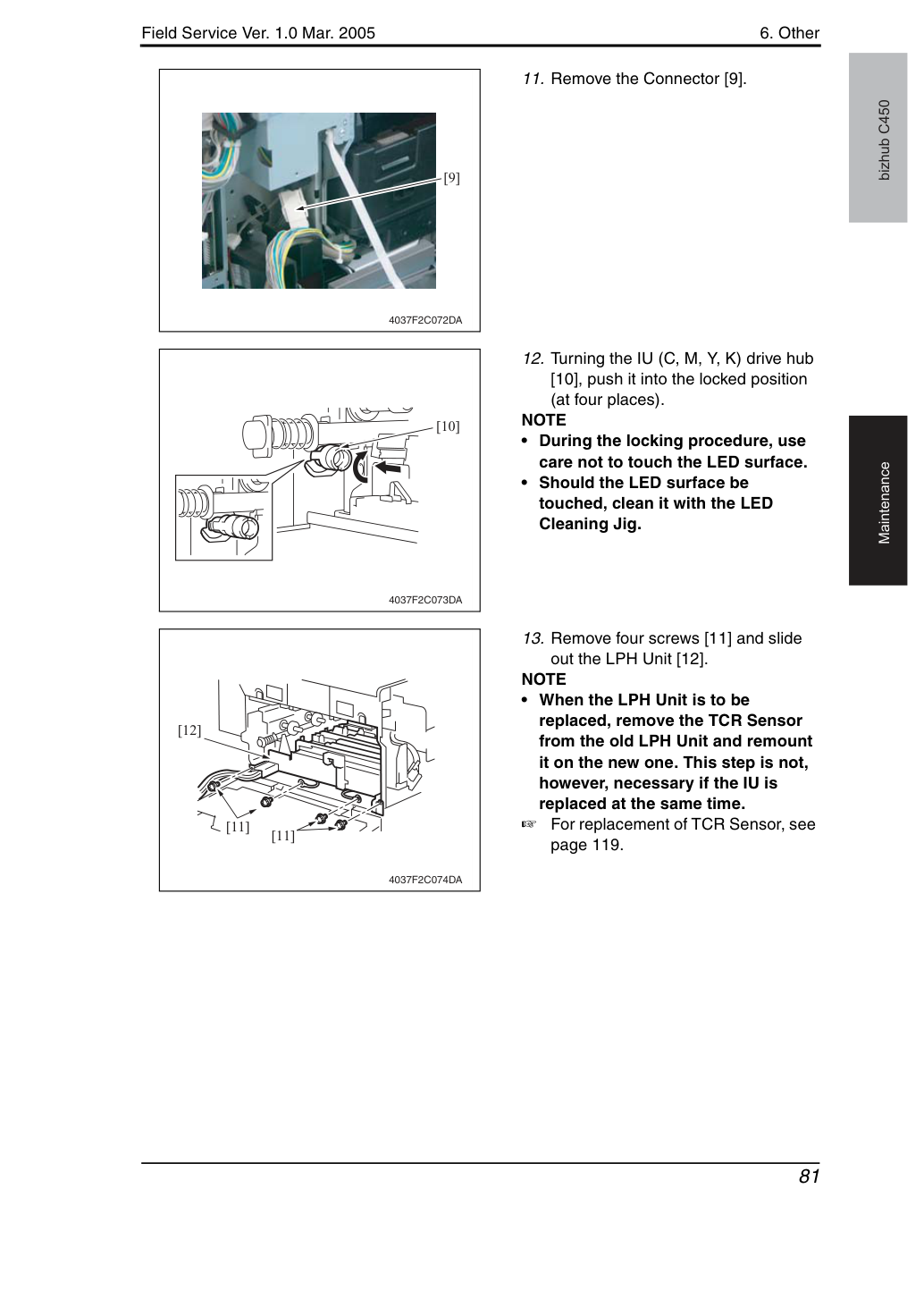

11. Отсоедините разъем [9].
12. Поворот ведущего втулки узла (C, M, Y, K)
[10], вдавить в зафиксированное положение (в четырёх местах).
• Во время фиксации соблюдать осторожность и не касаться поверхности светодиода.
• При касании поверхности светодиода очистить её с помощью LED Cleaning Jig.
13. Извлечь четыре винта [11] и сдвинуть
• При замене узла LPH снимите датчик TCR со старого узла LPH и переустановите его на новый. Этот шаг не требуется, если одновременно заменяется IU.
Для замены датчика TCR см. стр. 119.
6. Прочее
bizhub C450 Техническое обслуживание ПРИМЕЧАНИЕ • После замены узла LPH обязательно поворачивайте четыре приводных ступицы [13] для разблокировки. Продолжение работы в заблокированном состоянии может непреднамеренно привести к разблокировке, что повредит приводную ступицу.
• Перед установкой узла LPH заблокируйте четыре приводные ступицы.
• После переустановки узла LPH обязательно запустите "Stabilizer" из меню "Image Adjust" в режиме Service Mode.
Снимите заднюю крышку (Rear Cover) и верхнюю заднюю крышку сканера (IR Upper Rear Cover).
Снимите разъем (Connector) и усилительную раму [2].
Снимите натяжную пружину [3] ремня двигателя сканера (Scanner Motor belt).
6. Прочее

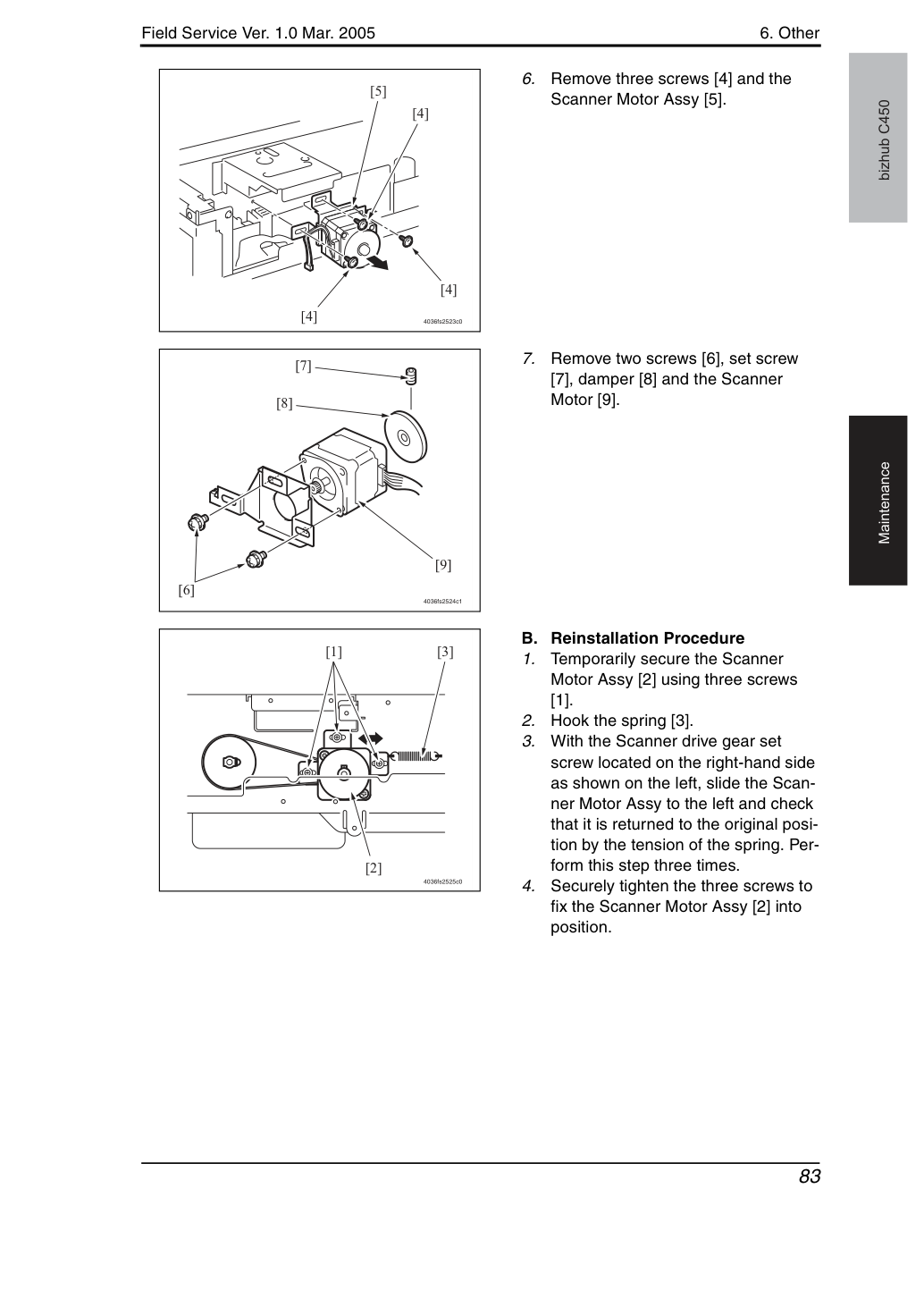

Снимите три винта [4] и узел двигателя сканера [5].
[7], амортизатор [8] и двигатель сканера [9].
Временно закрепите узел двигателя сканера [2] тремя винтами [1].
При расположении винта установки ведущей шестерни сканера (Scanner drive gear set screw) на правой стороне, как показано слева, сдвиньте узел двигателя сканера влево и проверьте, что он возвращается в исходное положение натяжением пружины. Повторите этот шаг три раза.
Плотно затяните три винта для фиксации узла двигателя сканера [2] в положение.
6. Прочее

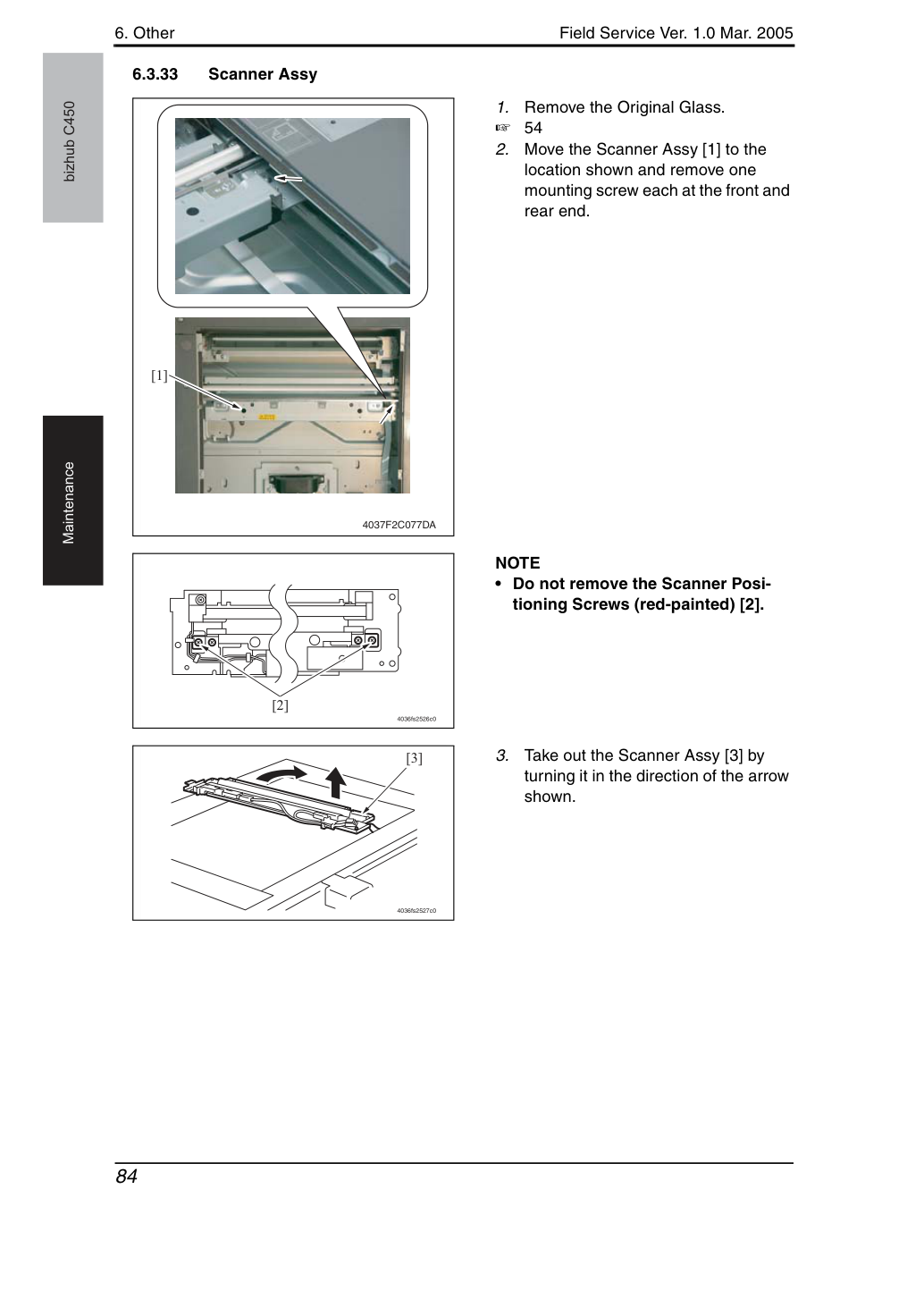

Переместите узел сканера [1] в указанное положение и снимите по одному монтажному винту спереди и сзади.
• Не снимайте установочные винты сканера (окрашены в красный цвет) [2].
Извлеките узел сканера [3], поворачивая его в направлении стрелки.
6. Прочее

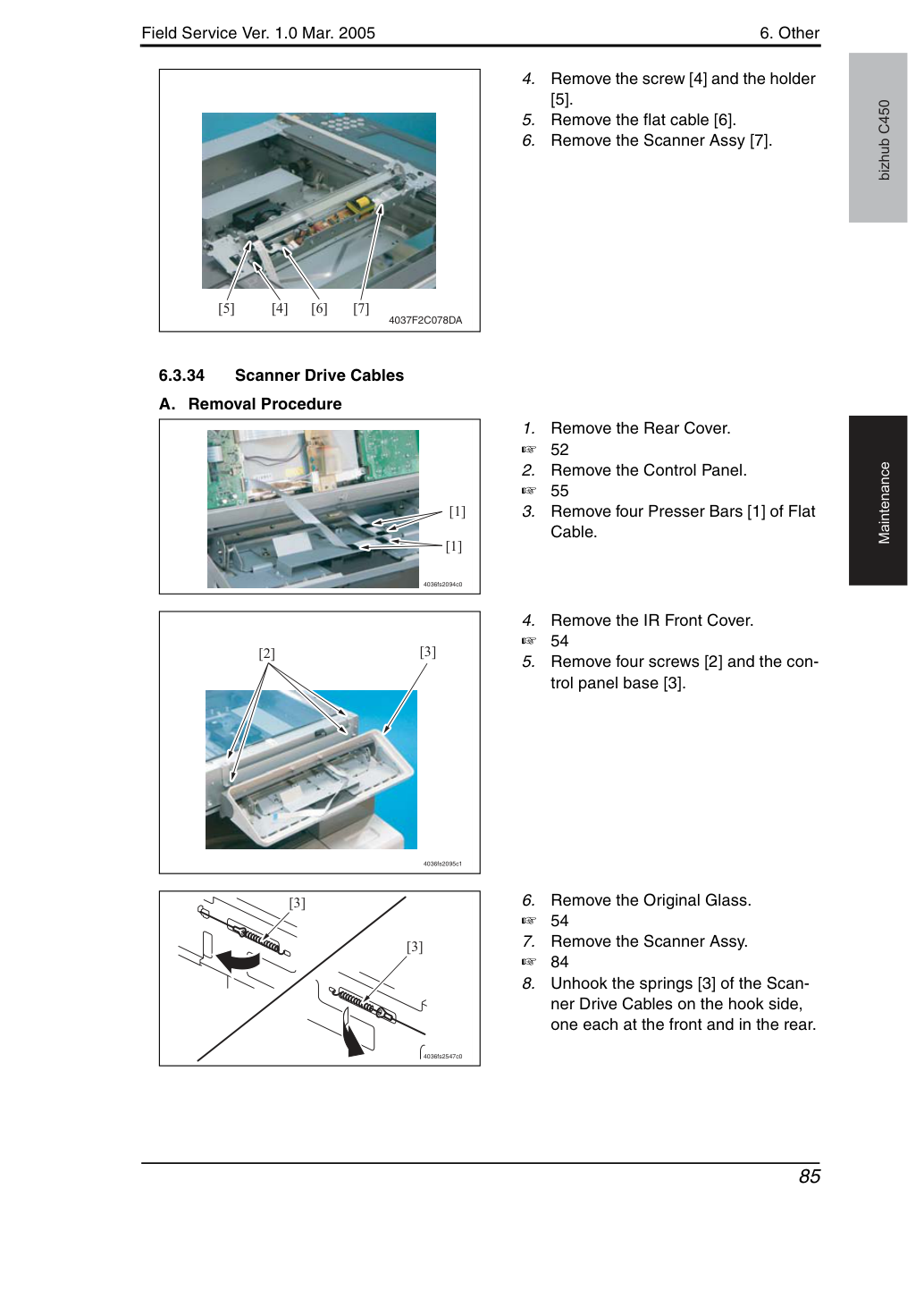

Снимите винт [4] и держатель [5].
Снимите четыре прижимные планки [1] плоского кабеля (Presser Bars).
Снимите четыре винта [2] и основание панели управления [3].
Отцепите пружины [3] кабелей привода сканера (Scanner Drive Cables) со стороны крюка по одной спереди и сзади.
6. Прочее

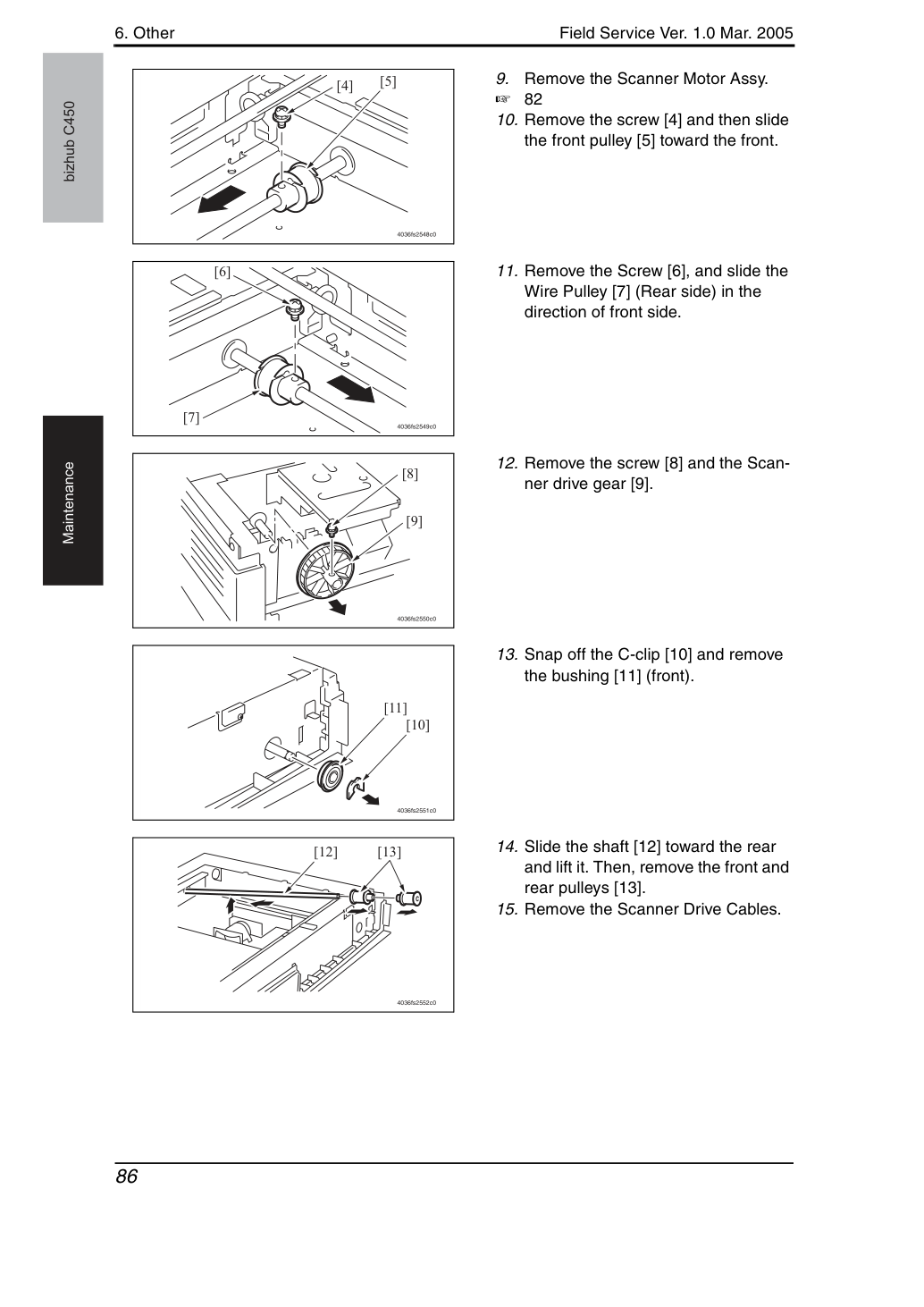

Снимите узел Scanner Motor Assy.
10. Снимите винт [4] и затем сдвиньте
передний шкив [5] в сторону передней части.
11. Снимите винт [6] и сдвиньте
Wire Pulley [7] (задняя сторона) в направлении передней части.
12. Снимите винт [8] и
13. Отщелкните C-clip [10] и снимите
14. Сдвиньте вал [12] в сторону задней части
и поднимите его. Затем снимите передний и задний шкивы [13].
15. Снимите Scanner Drive Cables.
6. Прочее

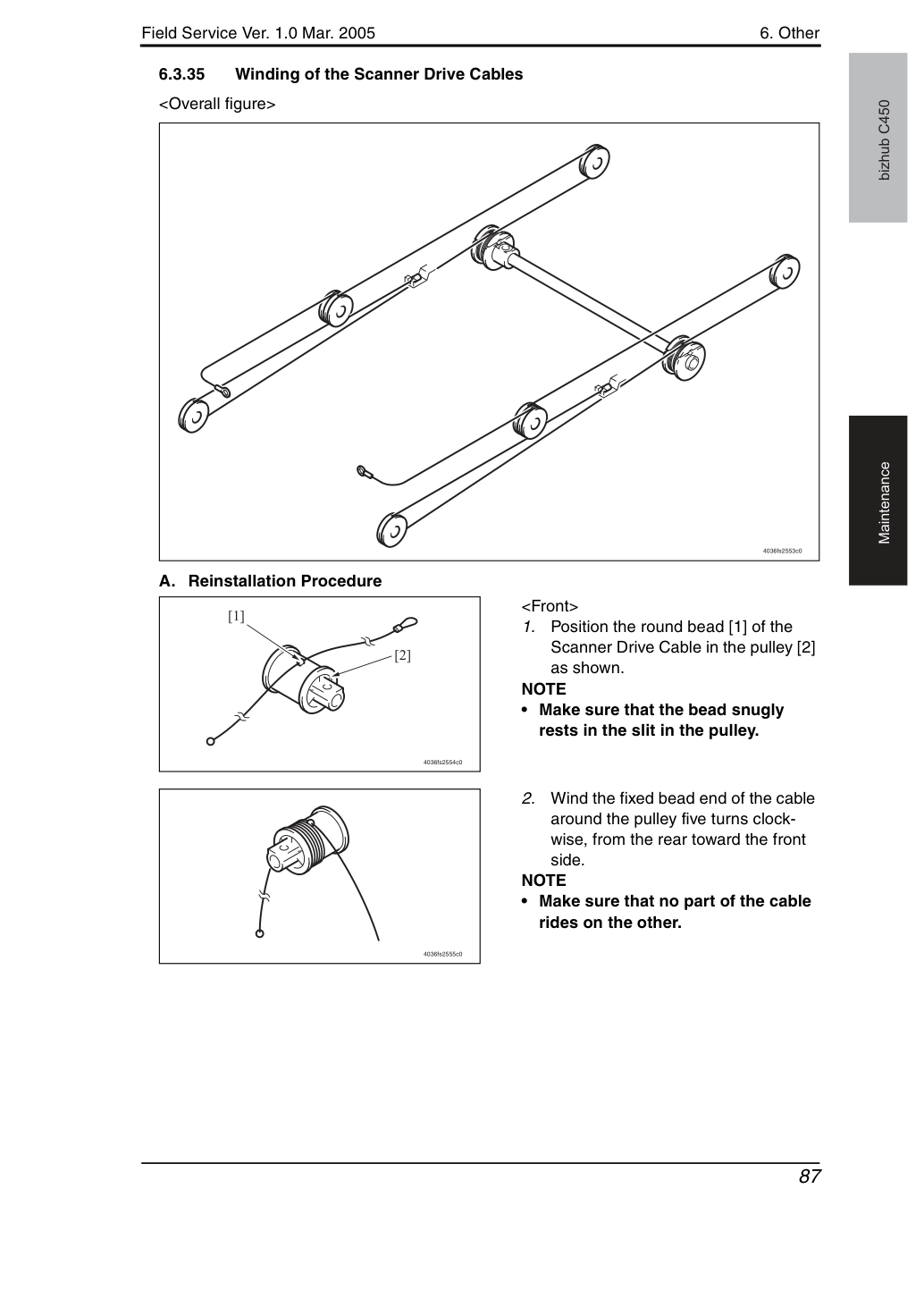

Установите круглый бусинок [1] Scanner Drive Cable в шкив [2] как показано.
• Убедитесь, что бусинок плотно лежит в щели шкива.
Намотайте закрепленный конец кабеля с бусинком на шкив пять витков по часовой стрелке, от задней части в сторону передней.
• Убедитесь, что ни одна часть кабеля не перехлестывается с другой.
6. Прочее
Намотайте крючковый конец кабеля на шкив пять витков против часовой стрелки, от передней части в сторону задней.
• Убедитесь, что ни одна часть кабеля не перехлестывается с другой.
Наденьте Cable Holding Jig [3] на шкив, чтобы закрепить кабель в положении.
Установите круглый бусинок [4] Scanner Drive Cable в шкив [5] как показано.
• Убедитесь, что бусинок плотно лежит в щели шкива.
Намотайте закрепленный конец кабеля с бусинком на шкив пять витков по часовой стрелке, от передней части в сторону задней.
• Убедитесь, что ни одна часть кабеля не перехлестывается с другой.
Намотайте крючковый конец кабеля на шкив пять витков против часовой стрелки, от задней части в сторону передней.
• Убедитесь, что ни одна часть кабеля не перехлестывается с другой.
6. Прочее

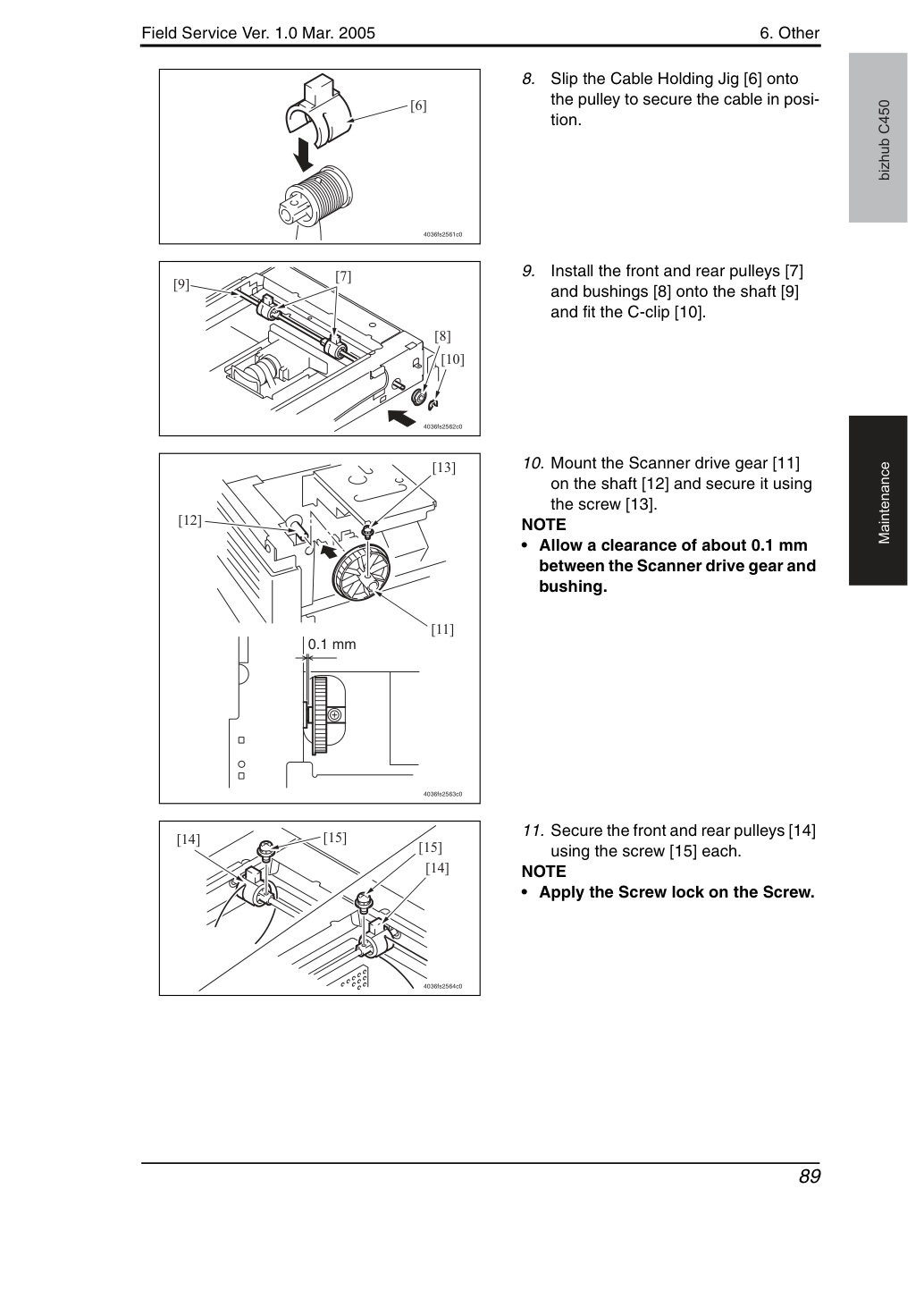

Наденьте Cable Holding Jig [6] на шкив, чтобы закрепить кабель в положении.
Установите передний и задний шкивы [7] и втулки [8] на вал [9] и наденьте C-clip [10].
10. Установите Scanner drive gear [11]
на вал [12] и закрепите его винтом [13].
• Обеспечьте зазор примерно 0,1 мм между Scanner drive gear и втулкой.
11. Закрепите передний и задний шкивы [14]
• Нанесите Screw lock на винт.
6. Прочее
bizhub C450 Техническое обслуживание ПРИМЕЧАНИЕ • Установите винт [16] в направлении, противоположном направлению, в котором Scanner Drive Gear [17] и винт [18] закручиваются вместе, как показано на левой фигуре.
12. Установите узел Scanner Motor Assy.
13. Намотайте конец кабеля с бусинком [19]
на шкив C [20] и шкив B [21], затем закрепите бусинок [22] на Adjustable Anchor [23].
14. Намотайте крючковый конец кабеля [24]
на шкив A [25] и шкив B [26].
15. Подсоедините крючковый конец кабеля [27] к
пружине [28] и затем закрепите пружину на catch A в раме.
16. Измерьте длину пружины и
проверьте, находится ли ее длина в диапазоне 63,0 мм ± 1 мм.
Повторно установите пружину на catch B.
Повторно установите пружину на catch C.
6. Прочее
17. Намотайте конец кабеля с бусинком [29]
на шкив F [30] и шкив E [31], затем закрепите бусинок [32] на Adjustable Anchor [33].
18. Намотай крючковый конец кабеля [34]
вокруг шкива D [35] и шкива E [36].
19. Подсоедини крючковый конец кабеля [37] к
пружине [38] и затем зацепи пружину к зажиму A в раме.
20. Измерь длину пружины и
проверьте, находится ли ее длина в диапазоне 63,0 мм ± 1 мм.
Повторно установите пружину на catch B.
Повторно установите пружину на catch C.
21. Снимите фиксаторы кабеля с переднего и заднего шкивов.
22. Отрегулируй фокусировку позиционирования узла сканера и зеркал.
23. Отрегулируй положение каретки сканера и 2-го/3-го зеркал.
• Всякий раз, когда кабели привода сканера были сняты, убедитесь, что выполнена процедура "Регулировка направления подачи".
6. Прочее
6. Прочее

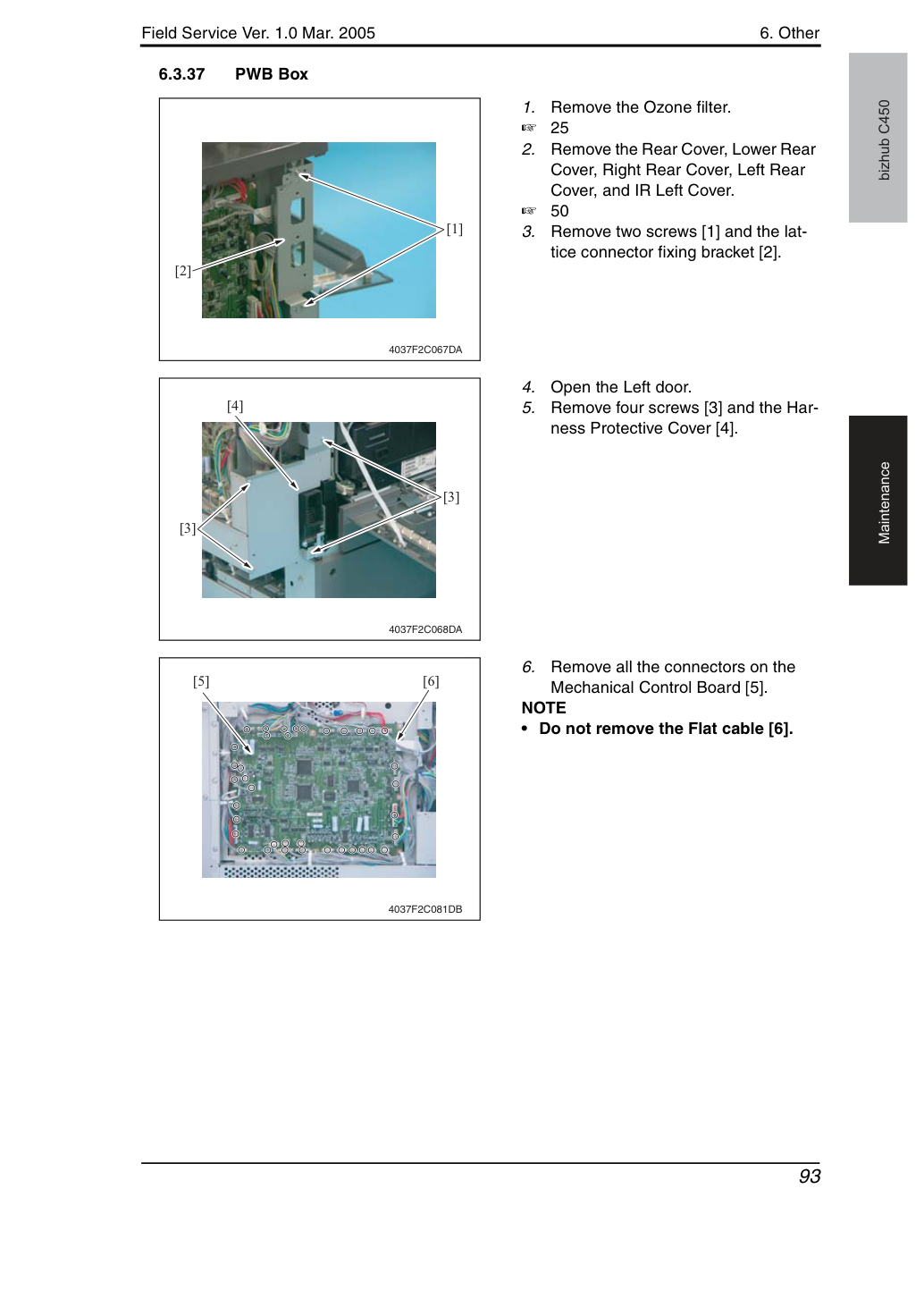

Снимите заднюю крышку, нижнюю заднюю крышку, правую заднюю крышку, левую заднюю крышку и левую ИК-крышку.
Снимите два винта [1] и кронштейн крепления решетчатого разъема [2].
Снимите четыре винта [3] и защитную крышку жгута [4].
Снимите все разъемы на плате механического управления [5].
• Не снимайте плоский кабель [6].
6. Прочее

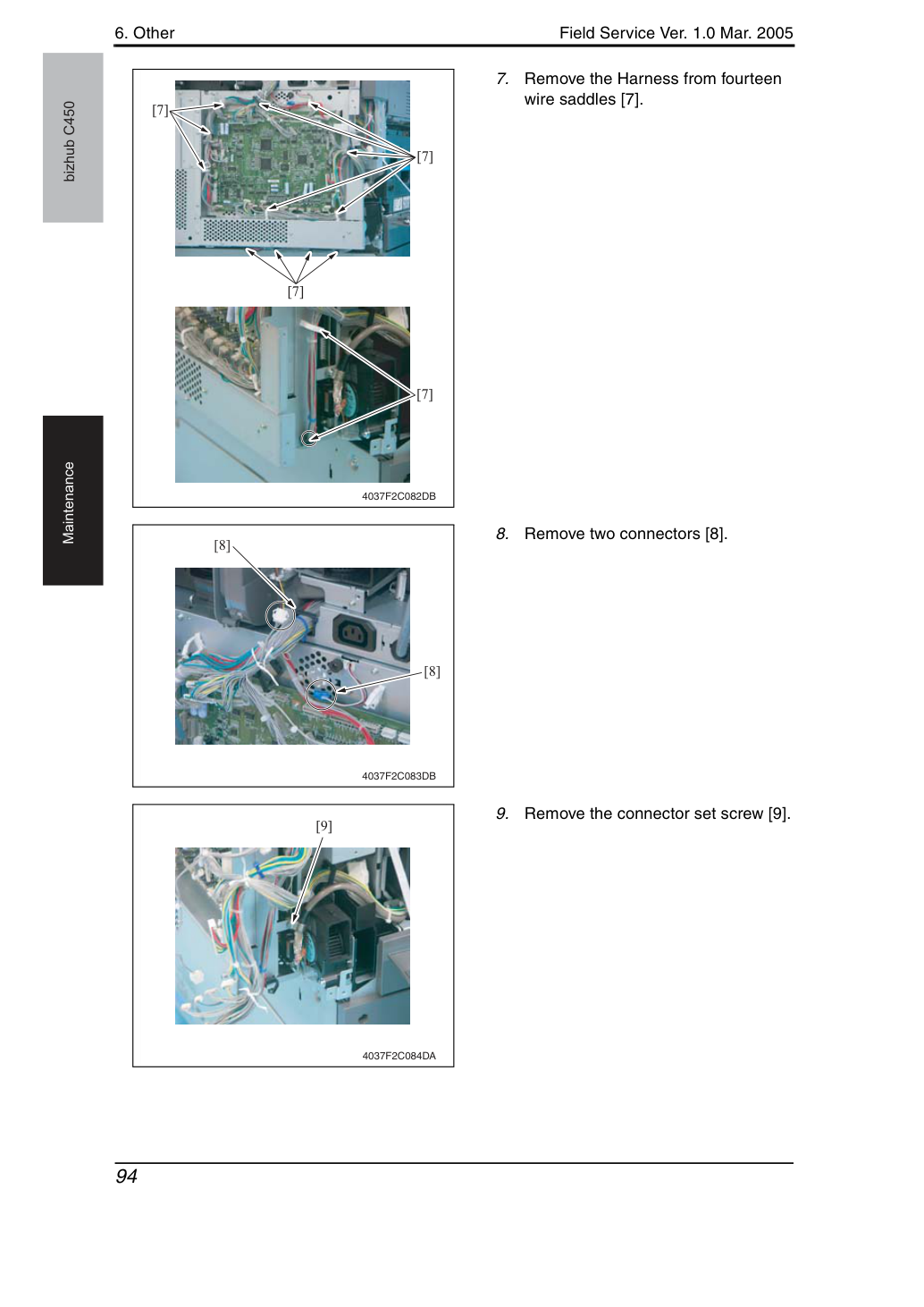

Снимите жгут с четырнадцати кабельных стяжек [7].
Снимите винт крепления разъема [9].
6. Прочее

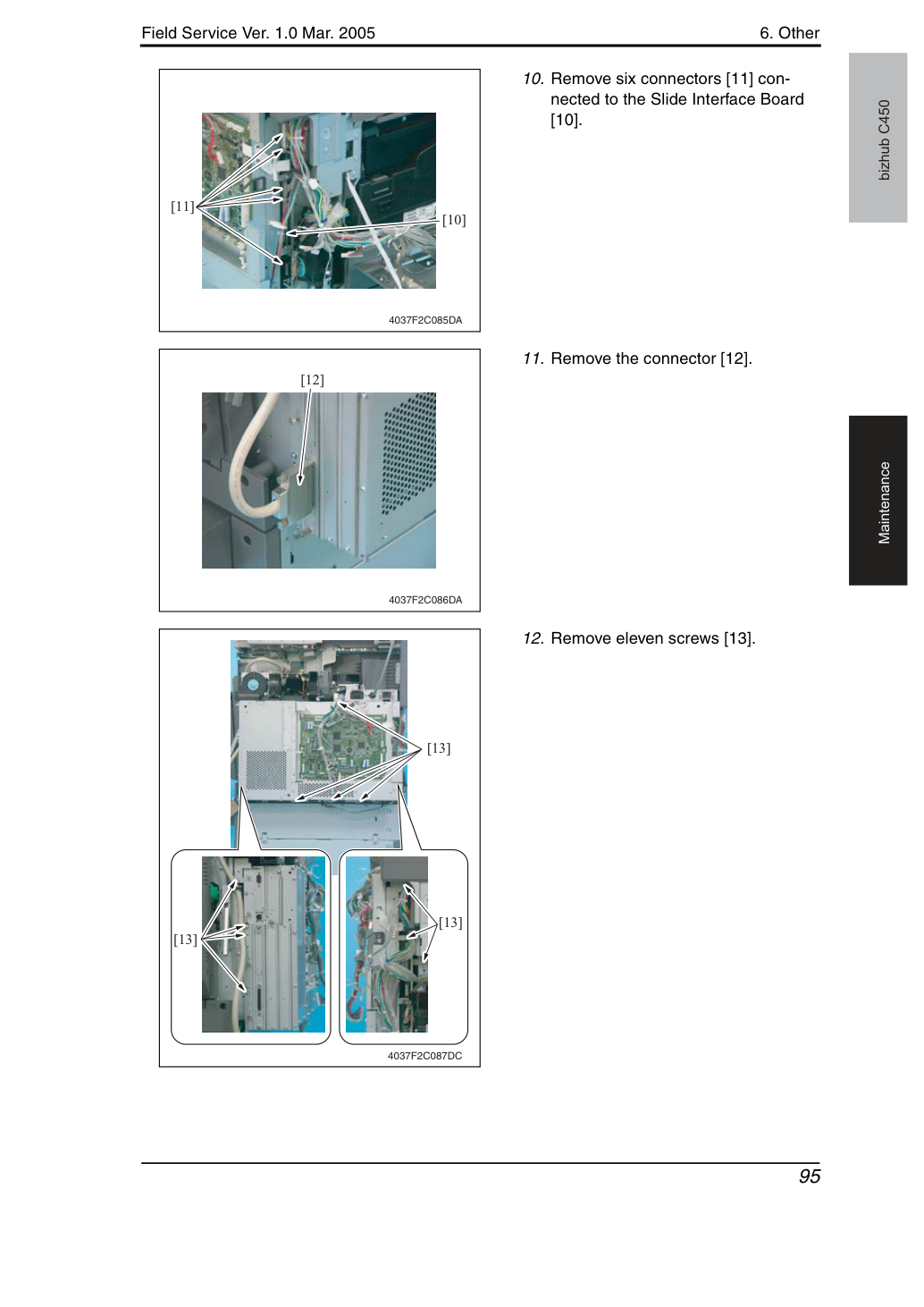

10. Снимите шесть разъемов [11], подключенных
к плате интерфейса слайдера [10].
11. Снимите разъем [12].
12. Снимите одиннадцать винтов [13].
6. Прочее

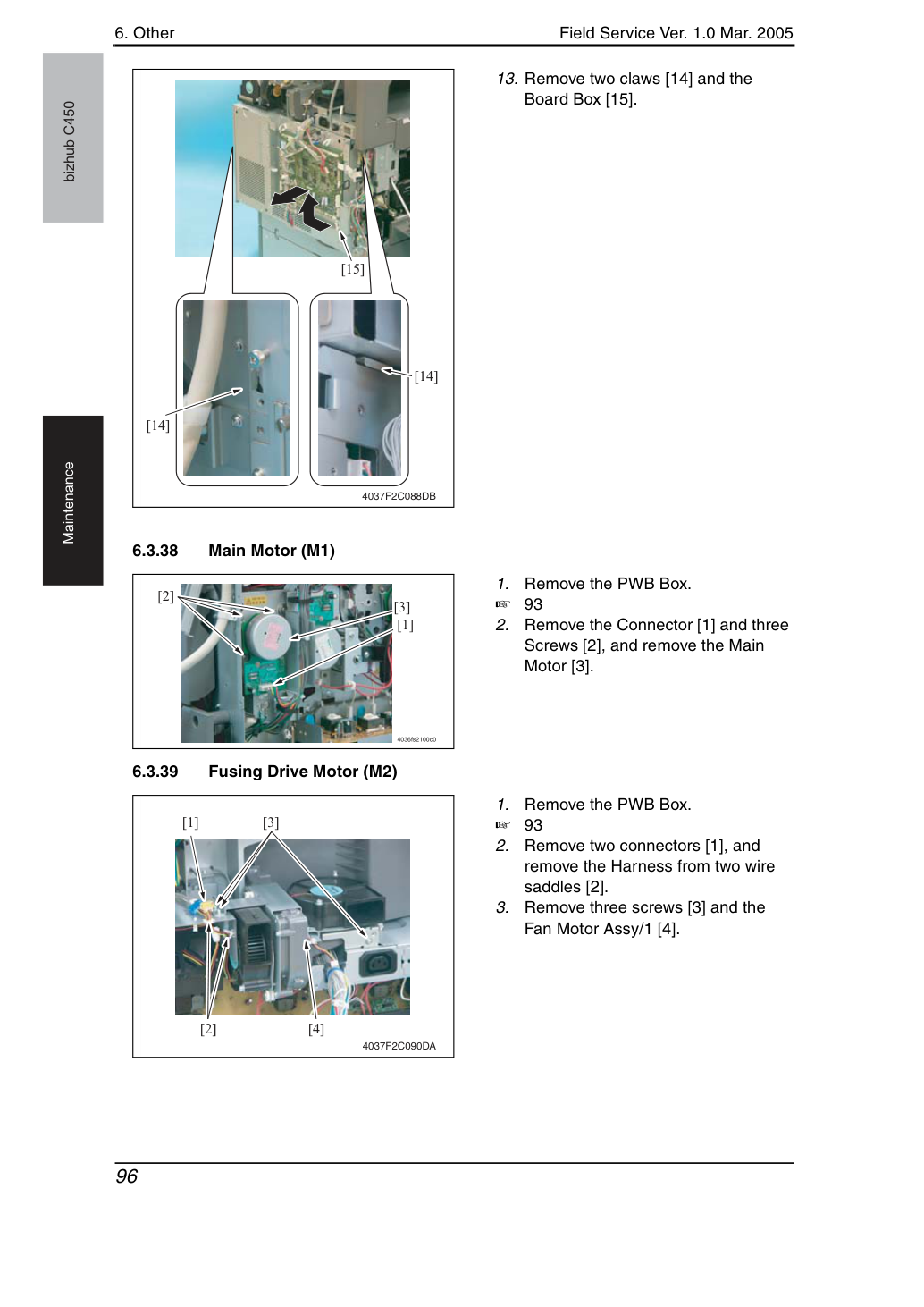

13. Снимите два зажима [14] и
Снимите разъем [1] и три винта [2] и снимите главный двигатель [3].
Снимите два разъема [1] и снимите жгут с двух кабельных стяжек [2].
Снимите три винта [3] и узел вентилятора/1 [4].
6. Прочее
Снимите два разъема [5] и снимите жгут с трех кабельных стяжек [6].
Снимите два плечевых винта [7] и узел вентилятора [8].
Снимите четыре винта [9] и разъем [10] и снимите двигатель привода термоузла [11].
Снимите два винта [1] и снимите правую переднюю крышку [2].
Снимите жгут для двигателя подачи тонера C/K [3] с кабельной стяжки [4].
Снимите два винта [5] и разъем [6] и снимите двигатель подачи тонера C/K [3].
6. Прочее

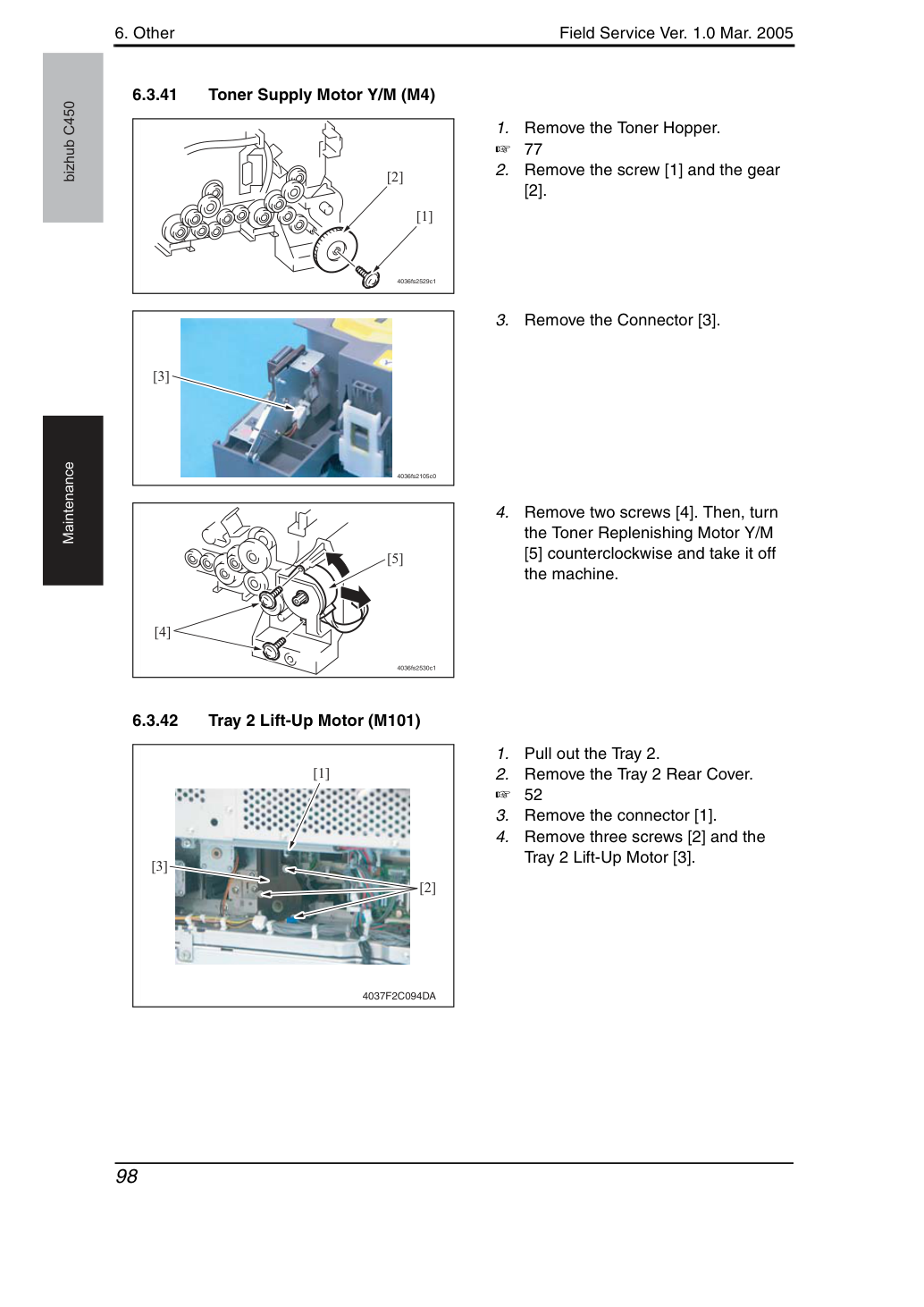

Снимите винт [1] и шестерню [2].
Снимите два винта [4]. Затем поверните двигатель пополнения тонера Y/M [5] против часовой стрелки и снимите его с машины.
Снимите три винта [2] и двигатель поднятия лотка 2 [3].
6. Прочее

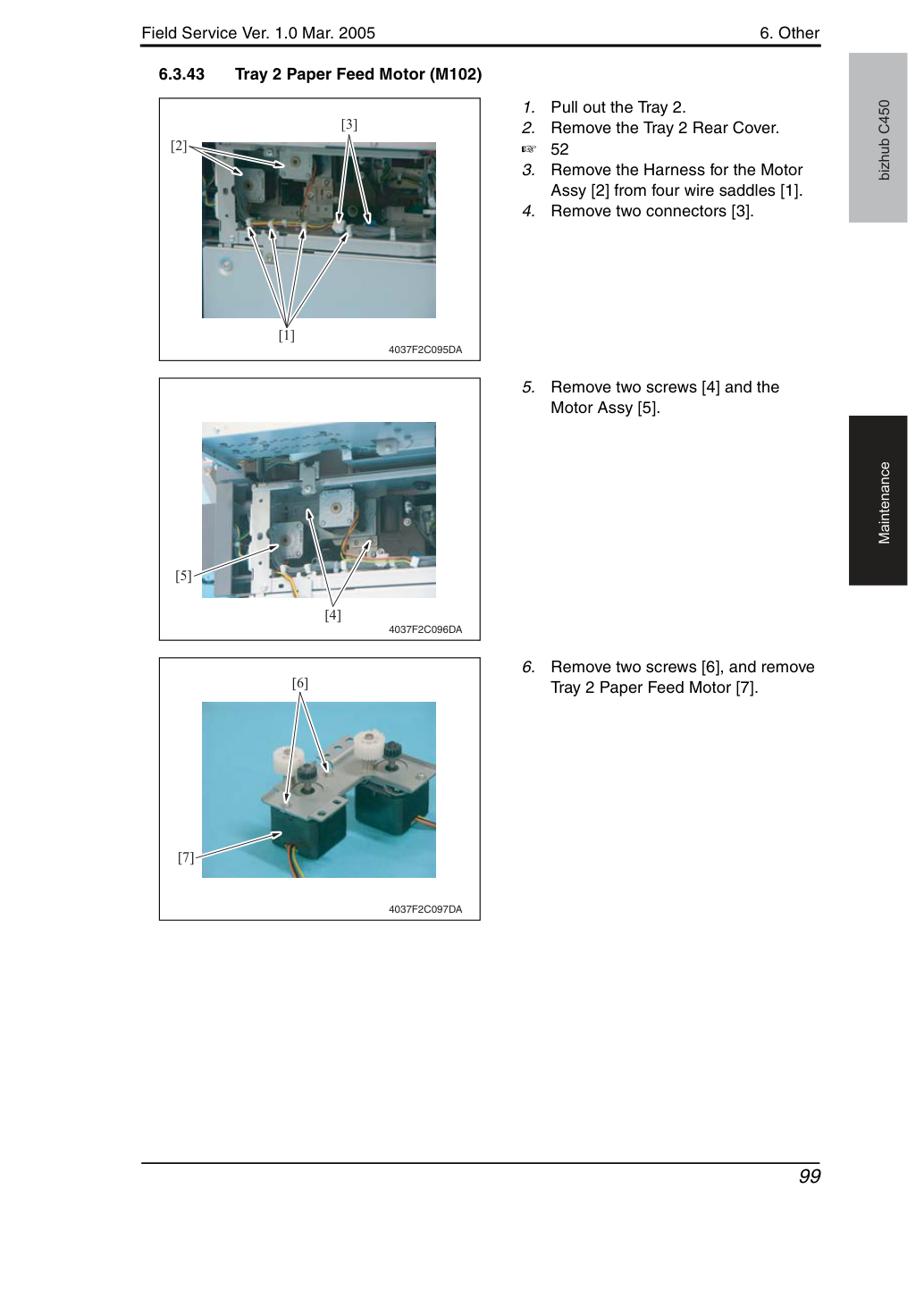

Снимите жгут для узла двигателя [2] с четырех кабельных стяжек [1].
Снимите два винта [4] и узел двигателя [5].
Снимите два винта [6] и снимите двигатель подачи бумаги лотка 2 [7].
6. Прочее

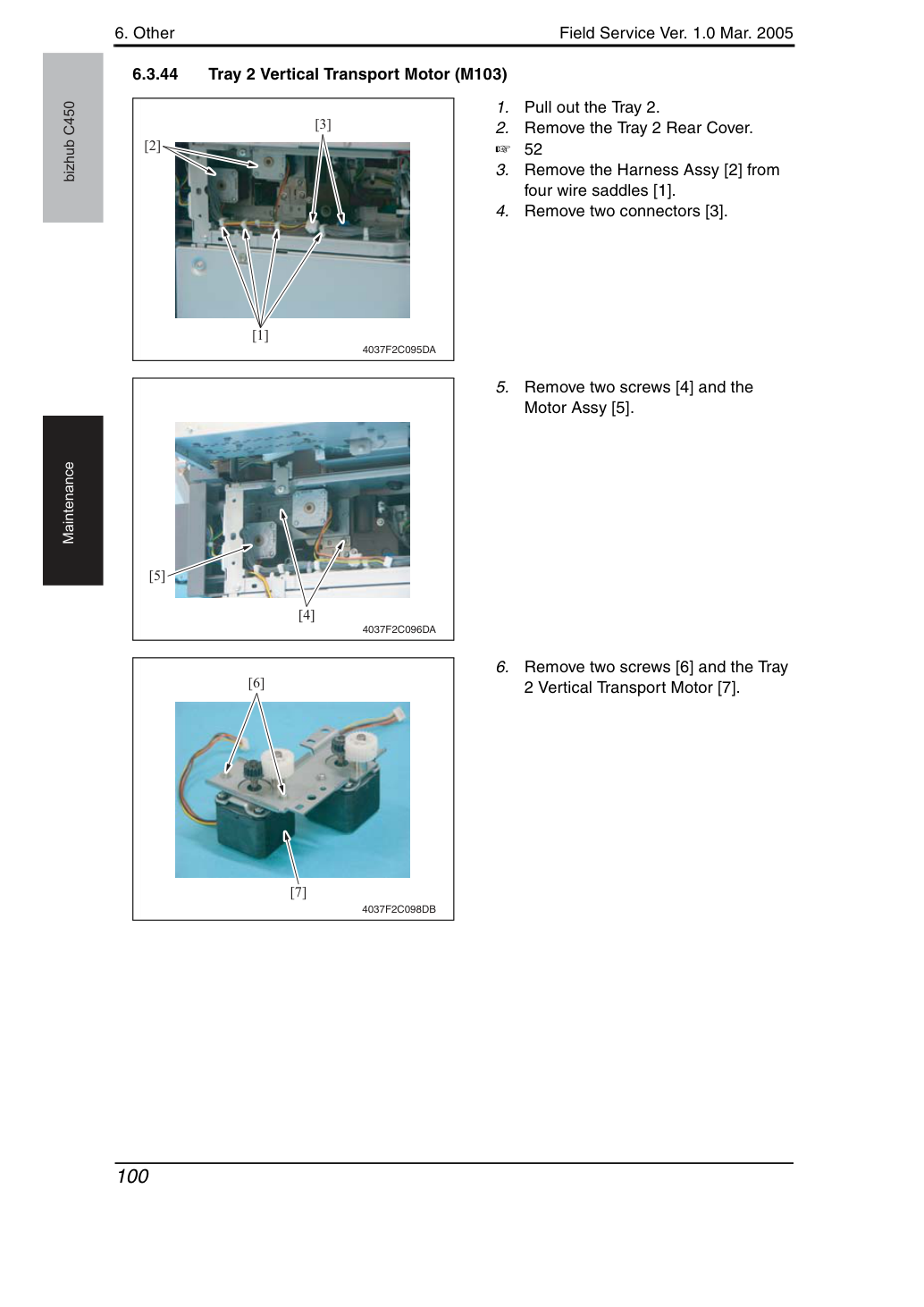

Снимите узел жгута [2] с четырех кабельных стяжек [1].
Снимите два винта [4] и узел двигателя [5].
Снимите два винта [6] и двигатель вертикального транспорта лотка 2 [7].
6. Прочее
Снимите четыре разъема [1] на устройстве высокого напряжения/1.
Снимите два винта [2] и снимите держатель жгута [3].
[4] и разъем [5] и снимите двигатель цветного ПК-барабана [6].
6. Прочее
bizhub C450 Меры предосторожности при установке двигателя цветного ПК-барабана:
• Перед установкой цветного двигателя печатного барабана (Color PC Drum Motor) убедитесь в правильности установки шестерни PC Gear (PC Gear). При неправильном положении произведите регулировку.
Медленно поворачивайте PC Gear/1 [1] и совместите отверстия A [3] и B [4] с отверстиями шестерни, как показано на рисунке выше.
Визуально проверьте, совмещены ли одновременно отверстия A [3] и B [4] с отверстиями каждой шестерни.
Выверните семь винтов и снимите узел верхней рамы (Upper Frame Assy).
Поворачивайте PC Gear/1 [1] и совместите отверстие A [2] с отверстием PC Gear/1 [1], визуально контролируя процесс.
Зафиксируйте PC Gear/1 [1], затем совместите отверстие B [3] с отверстием PC Gear/2 [4], визуально контролируя процесс.
Установите цветной двигатель печатного барабана (Color PC Drum Motor) [5] при правильном положении обоих отверстий.
Переустановите узел верхней рамы (Upper Frame Assy).
6. Прочее
Выверните восемь разъемов [1] на блоке высокого напряжения (High Voltage Unit/1).
Снимите два винта [2] и снимите держатель жгута [3].
Выверните четыре винта [4] и разъем [5], снимите цветной мотор проявки (Color Developing Motor) [6].
Предосторожности при установке цветного мотора проявки (Color Developing Motor):
• Перед установкой цветного мотора проявки (Color Developing Motor) убедитесь в правильности установки шестерни PC Gear. При неправильном положении произведите регулировку.
Медленно поворачивайте PC Gear/1 [1] и совместите отверстия A [3] и B [4] с отверстиями шестерни, как показано на рисунке выше.
Визуально проверьте, совмещены ли одновременно отверстия A [3] и B [4] с отверстиями каждой шестерни.
6. Прочее
Выверните семь винтов и узел верхней рамы (Upper Frame Assy).
Поворачивайте PC Gear/3 [1] и совместите отверстие C [2] с отверстием PC Gear/3 [1], визуально контролируя процесс.
Зафиксируйте PC Gear/3 [1], затем совместите отверстие B [3] с отверстием PC Gear/2 [4], визуально контролируя процесс.
Установите цветной мотор проявки (Color Developing Motor) [5] при правильном положении обоих отверстий.
Переустановите узел верхней рамы (Upper Frame Assy).
Выверните четыре винта [1] и разъем [2], снимите мотор K PC (K PC Motor) [3].
6. Прочее

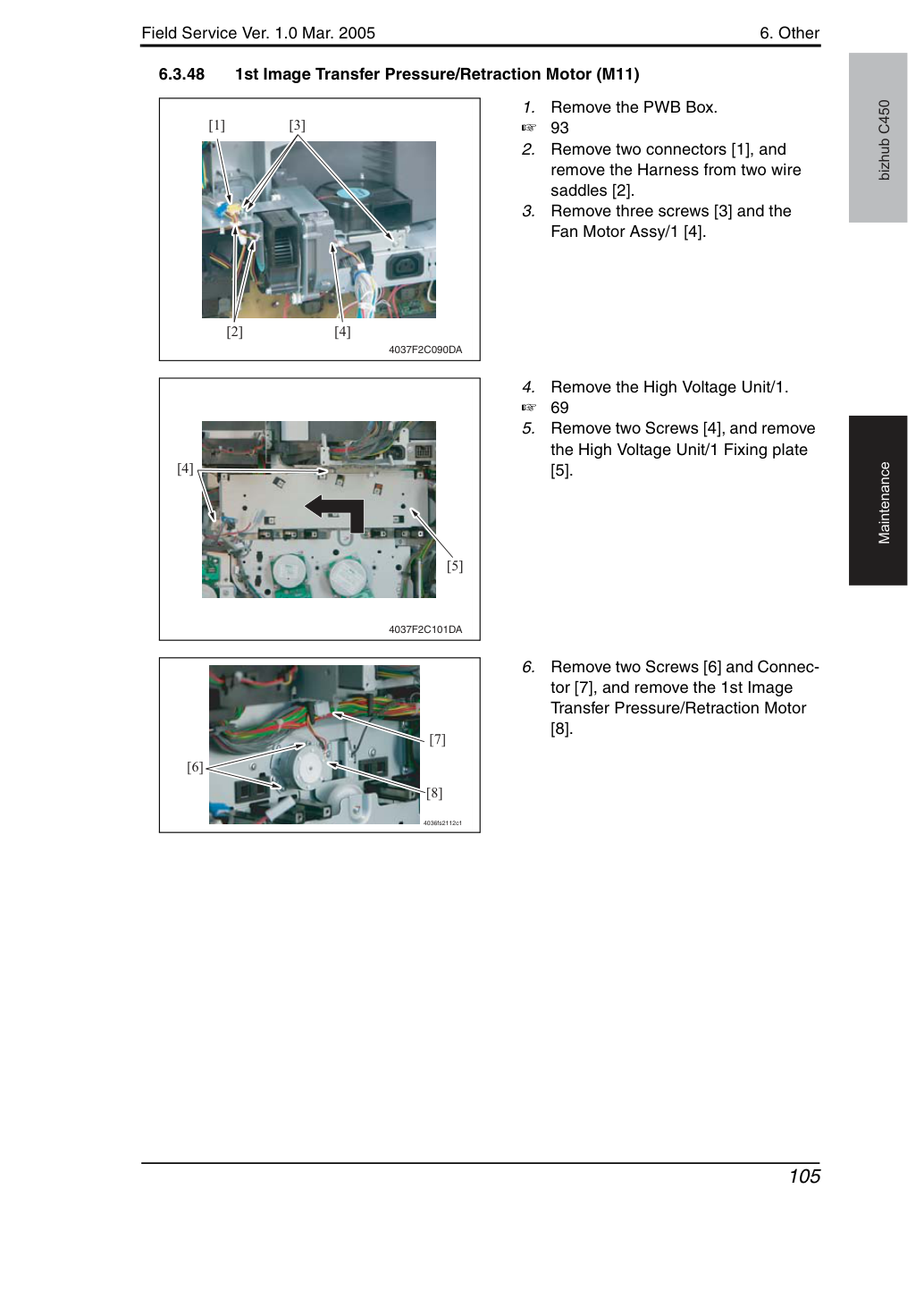

Снимите два разъема [1] и снимите жгут с двух кабельных стяжек [2].
Снимите три винта [3] и узел вентилятора/1 [4].
Снимите блок высокого напряжения (High Voltage Unit/1).
Выверните два винта [4] и снимите пластину крепления блока высокого напряжения (High Voltage Unit/1 Fixing plate) [5].
Выверните два винта [6] и разъем [7], снимите первый мотор прижима/отвода при передаче изображения (1st Image Transfer Pressure/Retraction Motor) [8].
6. Прочее

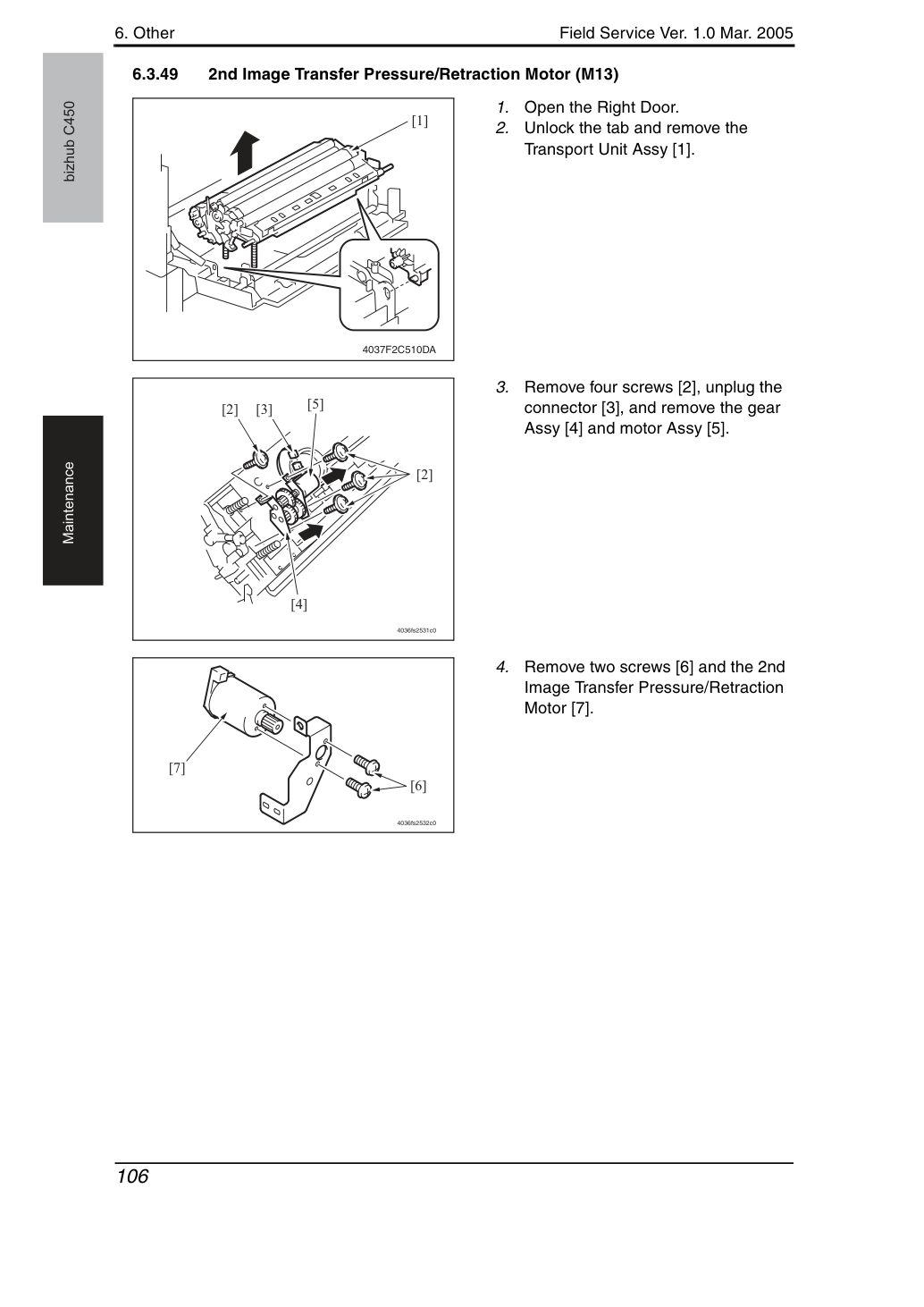

Отожмите стопорный язычок и снимите узел транспортировки (Transport Unit Assy) [1].
Выверните четыре винта [2], отсоедините разъем [3] и снимите узел шестерни (gear Assy) [4] и узел мотора (motor Assy) [5].
Выверните два винта [6] и второй мотор прижима/отвода при передаче изображения (2nd Image Transfer Pressure/Retraction Motor) [7].
6. Прочее

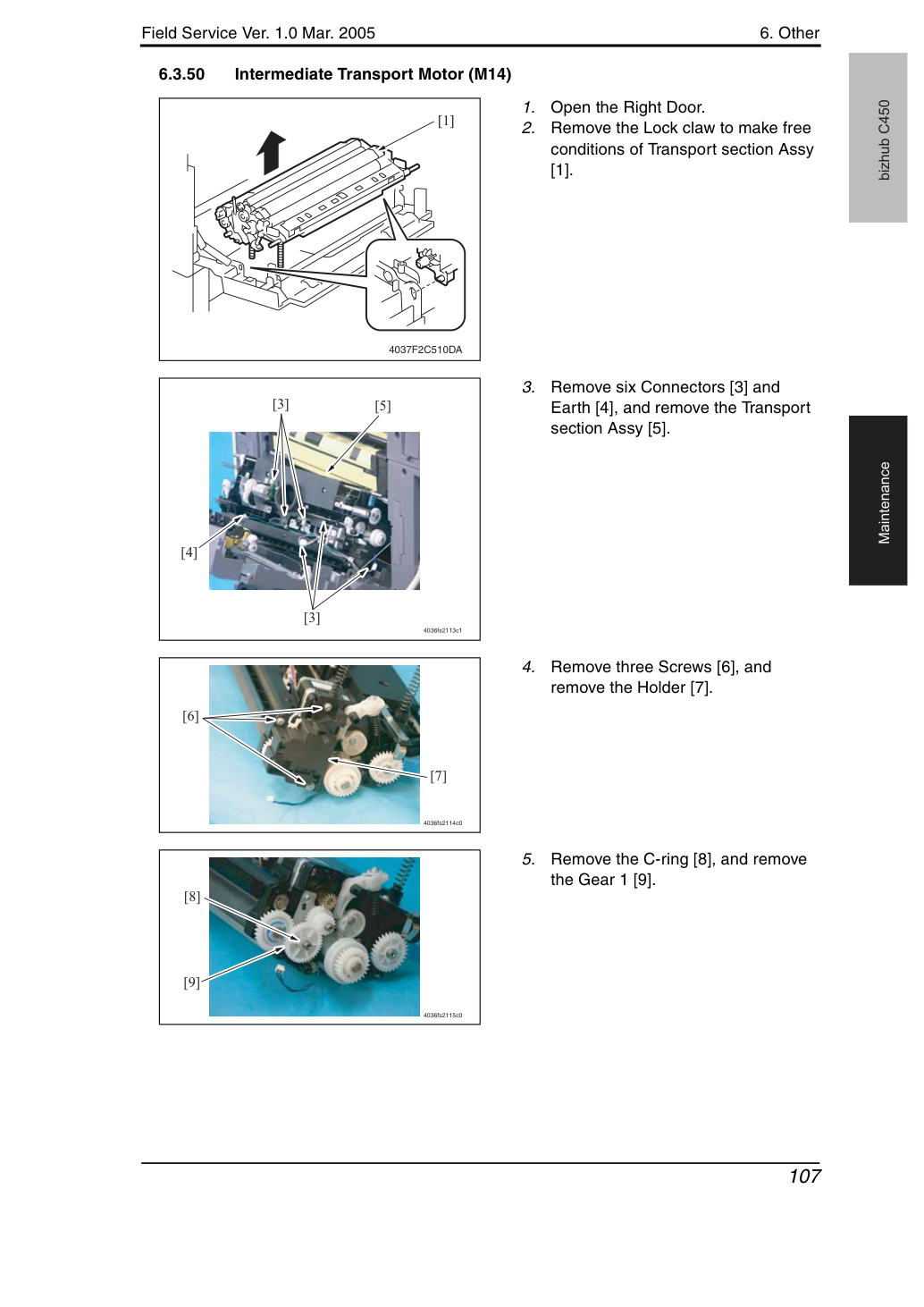

Отожмите стопорный язычок для освобождения узла секции транспортировки (Transport section Assy) [1].
Выверните шесть разъемов [3] и заземление [4], снимите узел секции транспортировки (Transport section Assy) [5].
Выверните три винта [6] и снимите держатель (Holder) [7].
Снимите стопорное кольцо [8] и снимите шестерню 1 (Gear 1) [9].
6. Прочее
Снимите стопорное кольцо [10] и снимите шестерню 2 (Gear 2) [11].
Снимите стопорное кольцо [12] и снимите шестерню 3 (Gear 3) [13].
Выверните два винта [14] и снимите монтажную пластину (Mounting plate) [15].
Выверните винт [16] и снимите узел датчика (Sensor Assy) [17].
10. Выверните два винта [18] и
снимите промежуточный мотор транспортировки (Intermediate Transport Motor) [19].
• Снимите промежуточный мотор транспортировки (Intermediate Transport Motor) с правильно установленным жгутом в канавке.
• Соблюдайте осторожность, чтобы жгут не был защемлен.
6. Прочее
Снимите два разъема [1] и снимите жгут с двух кабельных стяжек [2].
Снимите три винта [3] и узел вентилятора/1 [4].
Снимите два разъема [5] и снимите жгут с трех кабельных стяжек [6].
Выверните два плечевых винта [7] и узел вентилятора (Fan Motor Assy/2) [8].
См. процедуру 2 на странице 19 «Замена ролика подхвата бумаги лотка 2 (Replacing of Tray 2 Paper Take-up Roller)».
Выверните восемь винтов [6] и снимите узел задней ручки (Rear Handle Assy) [7].
10. Выверните два винта [8] и снимите
6. Прочее

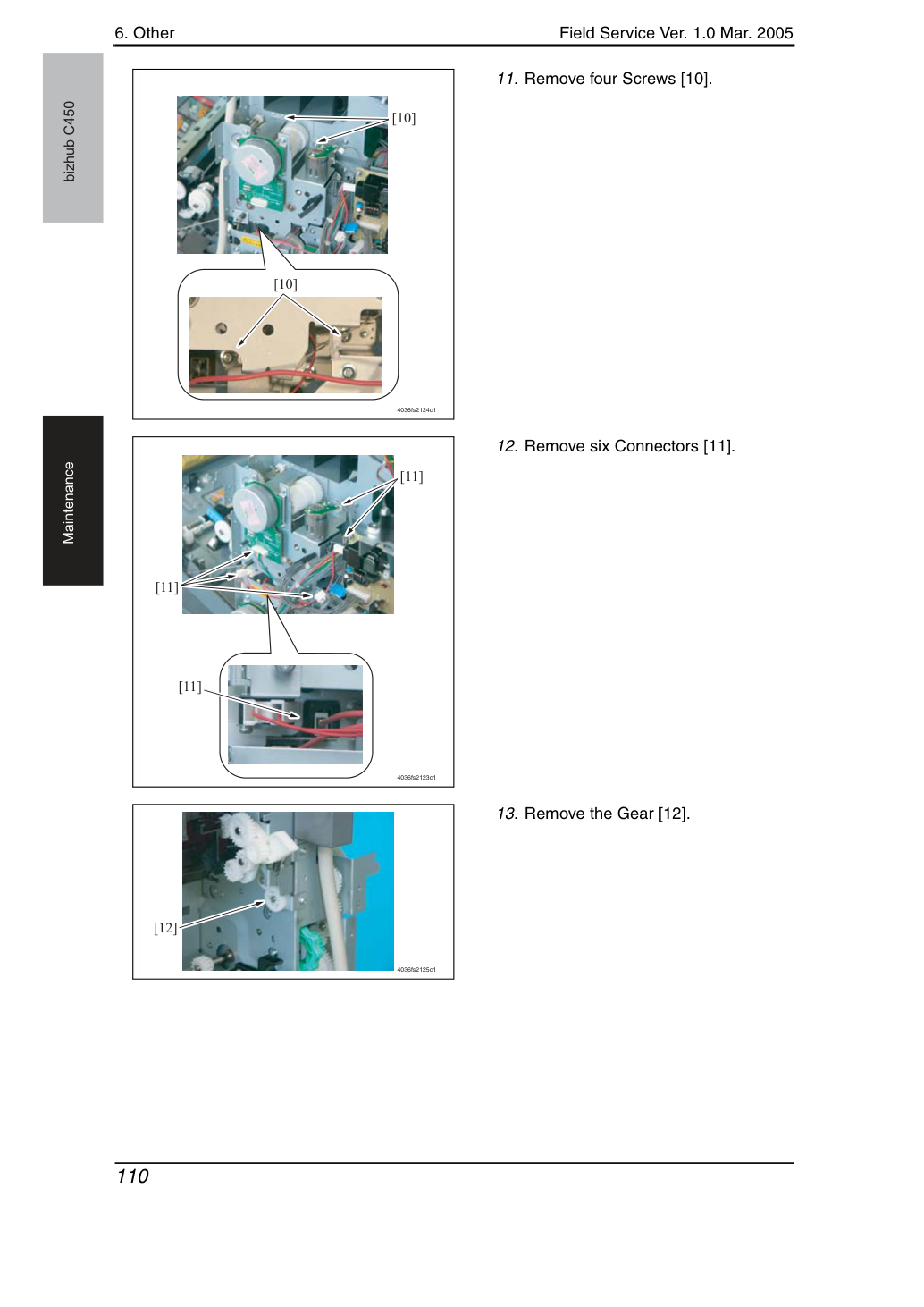

11. Выверните четыре винта [10].
12. Извлеки шесть коннекторов [11].
13. Извлеки шестерню [12].
6. Прочее

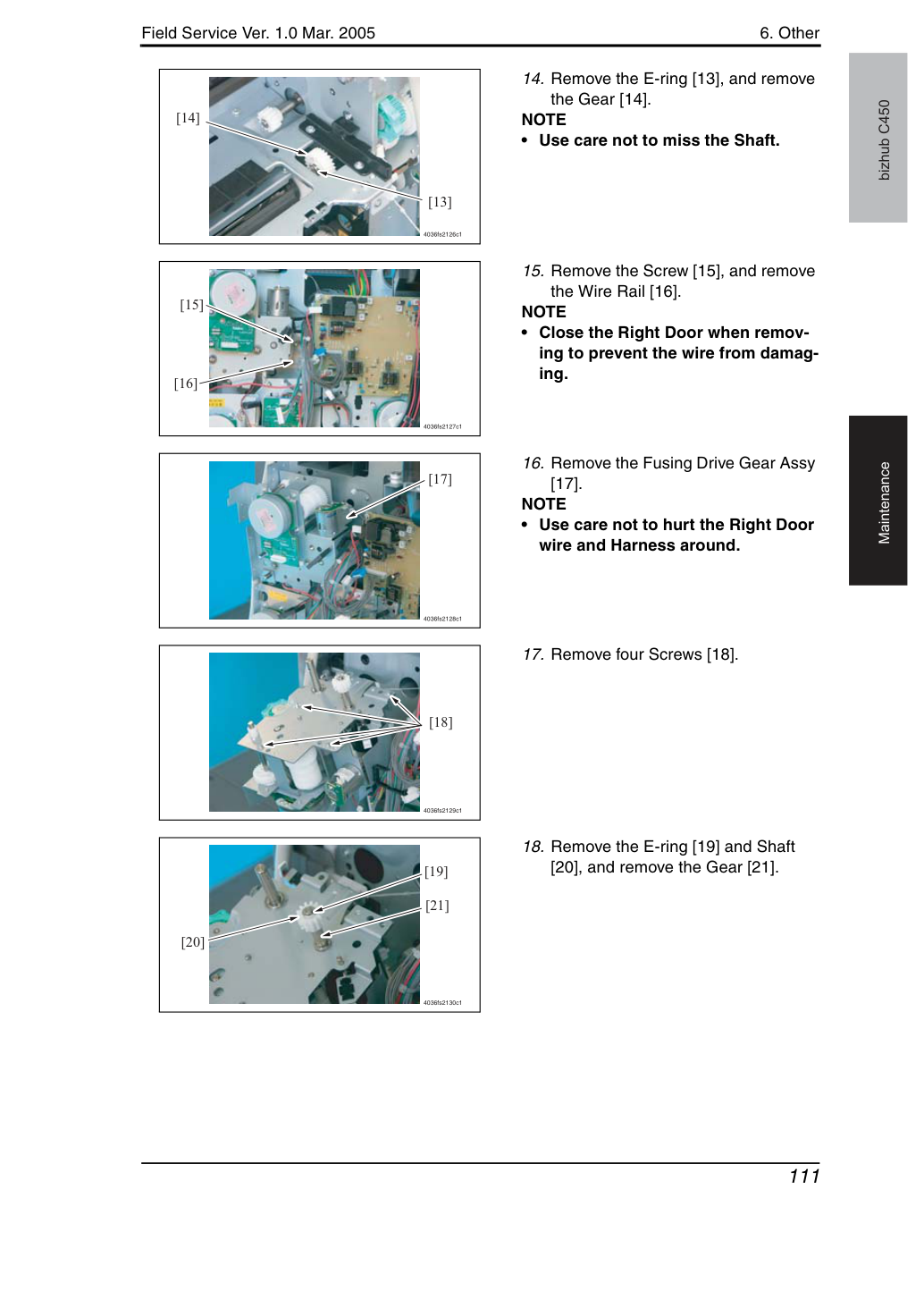

14. Извлеки стопорное кольцо [13], и извлеки
• Соблюдай осторожность, чтобы не пропустить вал (Shaft).
15. Извлеки винт [15], и извлеки
• Закрой правую дверцу при извлечении, чтобы предотвратить повреждение провода.
16. Извлеки узел ведущей шестерни термоузла (Fusing Drive Gear Assy)
• Соблюдай осторожность, чтобы не повредить провод и жгут правой дверцы и окружающие элементы.
17. Извлеки четыре винта [18].
18. Извлеки стопорное кольцо [19] и вал (Shaft)
[20], и извлеки шестерню [21].
6. Прочее

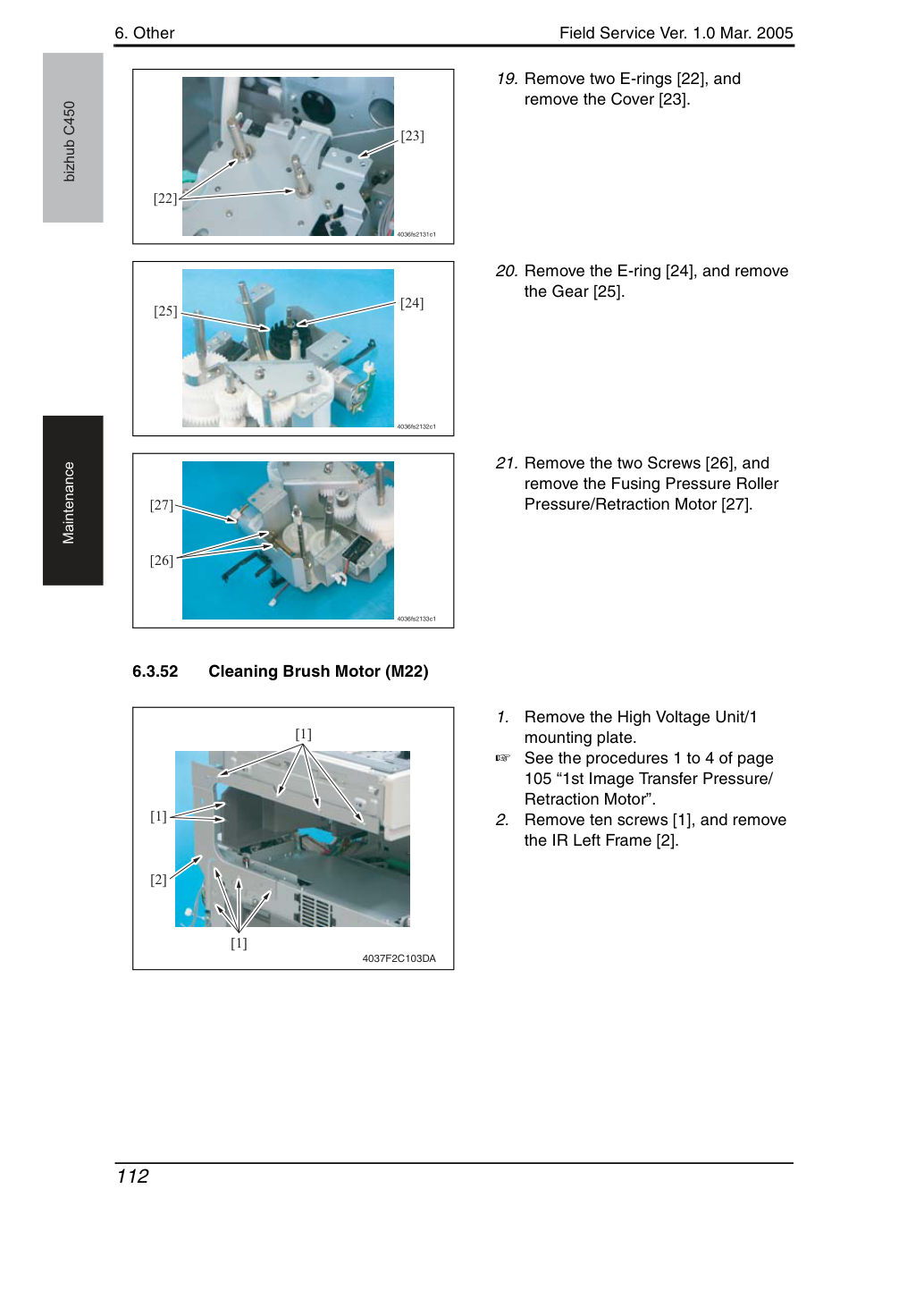

19. Извлеки два стопорных кольца [22], и
20. Извлеки стопорное кольцо [24], и извлеки
21. Извлеки два винта [26], и
извлеки двигатель прижима/отвода термоузла [27].
Извлеки кронштейн монтажа блока высокого напряжения/1.
См. процедуры 1–4 на странице 105 «1st Image Transfer Pressure/Retraction Motor».
Извлеки десять винтов [1], и извлеки левую рамку IR [2].
6. Прочее
Извлеки четыре винта [3] и направляющую пластину жгута [4].
Извлеки два винта [6], и извлеки держатель жгута [7].
