6. Прочее
• Винты, залитые краской, указывают, что узел или устройство, который они крепят, может быть отрегулирован или установлен только на заводе и не должен регулироваться, устанавливаться или удаляться в полевых условиях.
• При удалении винтов красная краска наносится на точки, требующие переналадки.
• После удаления или ослабления винта с красной краской следует выполнить регулировку.
Соответственно проверьте пункты регулировки в руководстве пользователя и выполните необходимую регулировку. Учтите, что если на рассматриваемой детали используется два или более винтов, только один представительный винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не поворачивайте переменные резисторы на платах, для которых не приведены инструкции по регулировке в Adjustment/Setting.
Снятие плат ПРИМЕЧАНИЕ • При снятии платы или другого электрического компонента обратитесь к разделу «Handling of PWBs» и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.
6. Прочее
6. Прочее
6. Прочее
6. Прочее
Снимите четыре винта [1] и снимите крышку IR Right Cover [2].
Снимите винт [3] и снимите переднюю правую крышку Front Right Cover [4].
Снимите два винта [5] и снимите крышку обхода Bypass Right Cover [6].
Снимите винт [7] и снимите крышку обхода Bypass Left Cover [8].
6. Прочее

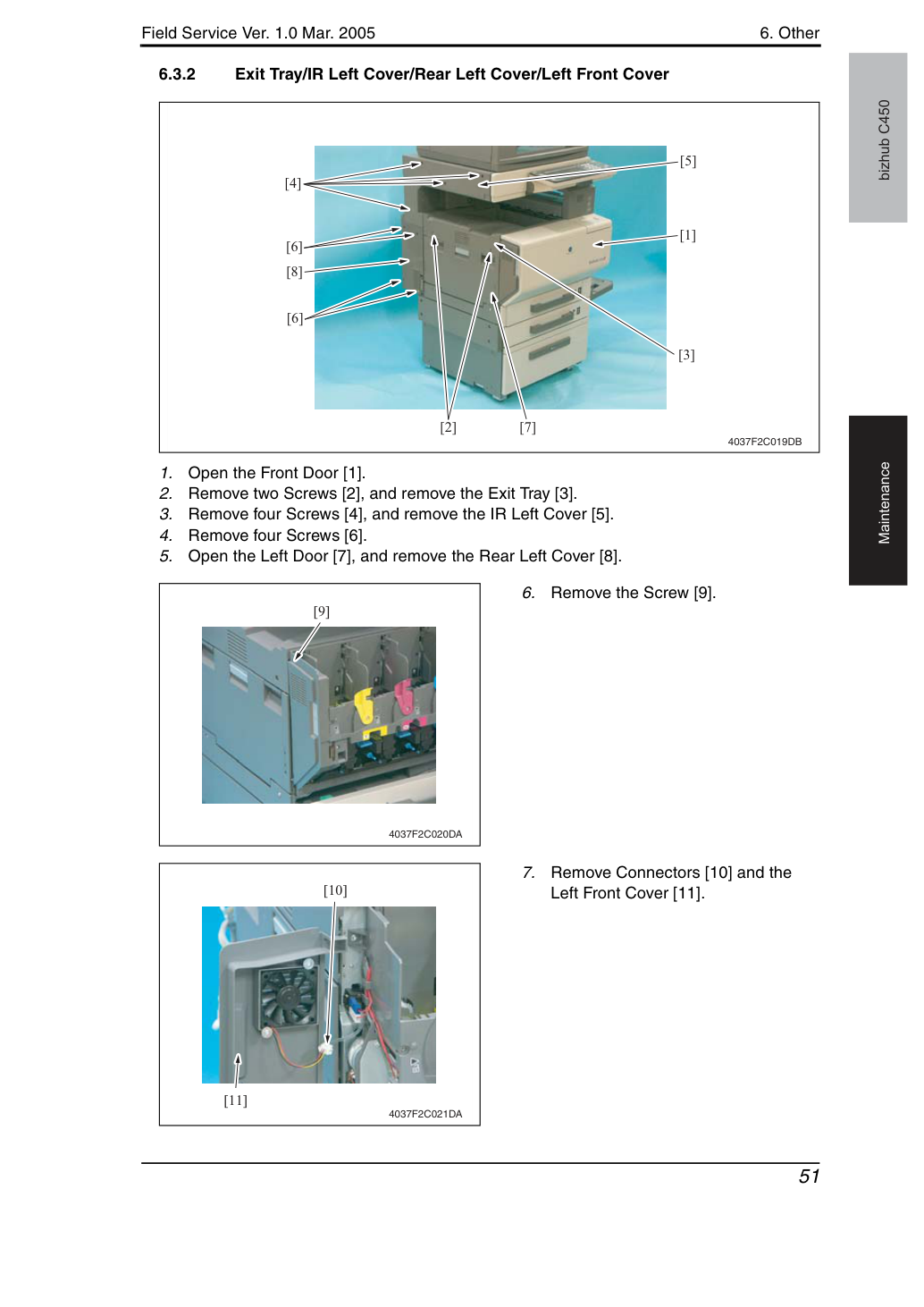

Снимите два винта [2] и снимите лоток выхода Exit Tray [3].
Снимите четыре винта [4] и снимите крышку IR Left Cover [5].
Откройте левую дверь Left Door [7] и снимите заднюю левую крышку Rear Left Cover [8].
Снимите разъемы Connectors [10] и переднюю левую крышку Left Front Cover [11].
6. Прочее
Снимите винт [2] и снимите крышку панели Panel Cover [3].
Поднимите переднюю дверь Front Door [1] и снимите её.
Снимите два винта [5] и снимите переднюю правую крышку лотка 1 Tray 1 Front Right Cover [6].
Снимите шесть винтов [1] и снимите нижнюю заднюю крышку Lower Rear Cover [2].
Снимите четыре винта [3] и снимите заднюю крышку лотка 2 Tray 2 Rear Cover [4].
Снимите два винта [5] и снимите заднюю правую крышку лотка 2 Tray 2 Rear Right Cover [6].
Снимите винт [7] и снимите крышку проводки Wiring Cover [8].
6. Прочее

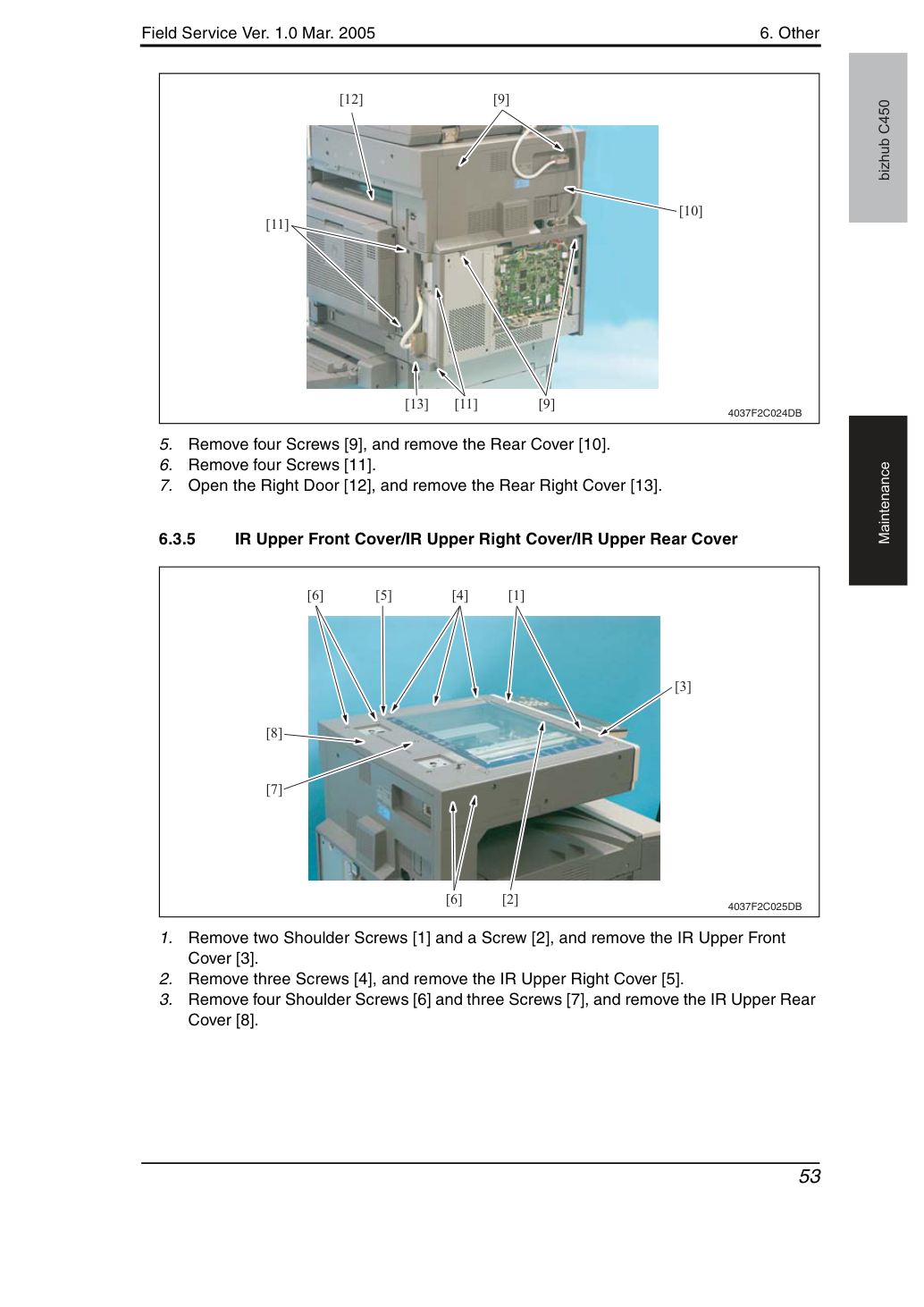

Снимите четыре винта [9] и снимите заднюю крышку Rear Cover [10].
Откройте правую дверь Right Door [12] и снимите заднюю правую крышку Rear Right Cover [13].
Снимите два плечевых винта Shoulder Screws [1] и винт [2], и снимите верхнюю переднюю крышку IR Upper Front Cover [3].
Снимите три винта [4] и снимите верхнюю правую крышку IR Upper Right Cover [5].
Снимите четыре плечевых винта Shoulder Screws [6] и три винта [7], и снимите верхнюю заднюю крышку IR Upper Rear Cover [8].
6. Прочее
Снимите верхнюю правую крышку IR Upper Right Cover.
Снимите каждый винт [1] и снимите кронштейн крепления оригинального стекла Original Glass fixing bracket (ближняя сторона/внутренняя сторона) [2].
Снимите оригинальное стекло Original Glass [3].
Снимите IR Right Cover и IR Upper Front Cover.
Снимите пять Винтов [4] и снимите IR Front Cover [5].
6. Прочее
Снимите четыре колпачка [1] на обоих концах Control Panel.
6. Прочее
Выдвиньте Tray 1 [3], нажимая на Slide Locks [2] на обоих концах.
6. Прочее

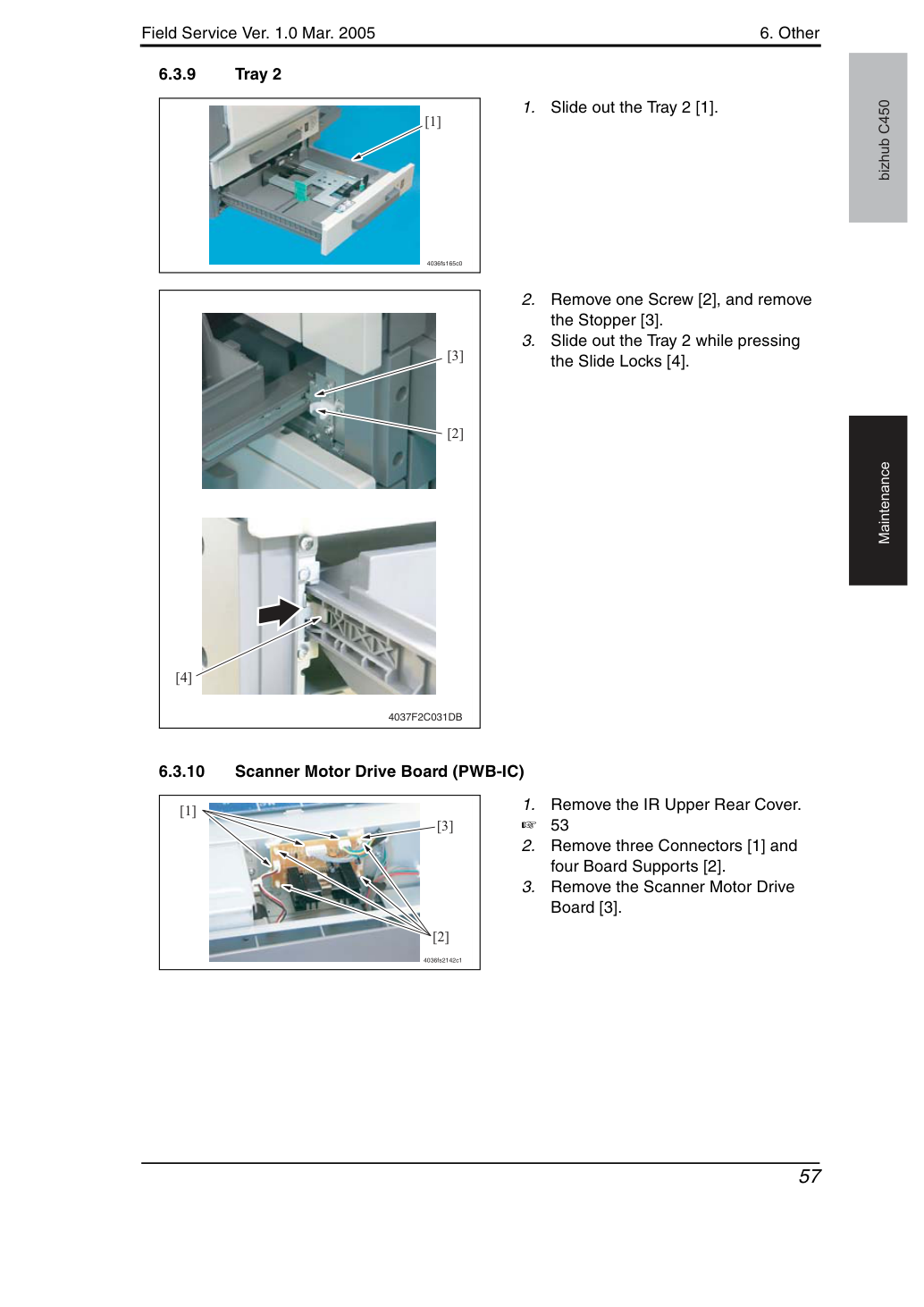

Снимите один Винт [2] и снимите Stopper [3].
Выдвиньте Tray 2, нажимая на Slide Locks [4].
Снимите IR Upper Rear Cover.
Снимите три Разъема [1] и четыре Board Supports [2].
Снимите Scanner Motor Drive Board [3].
6. Прочее

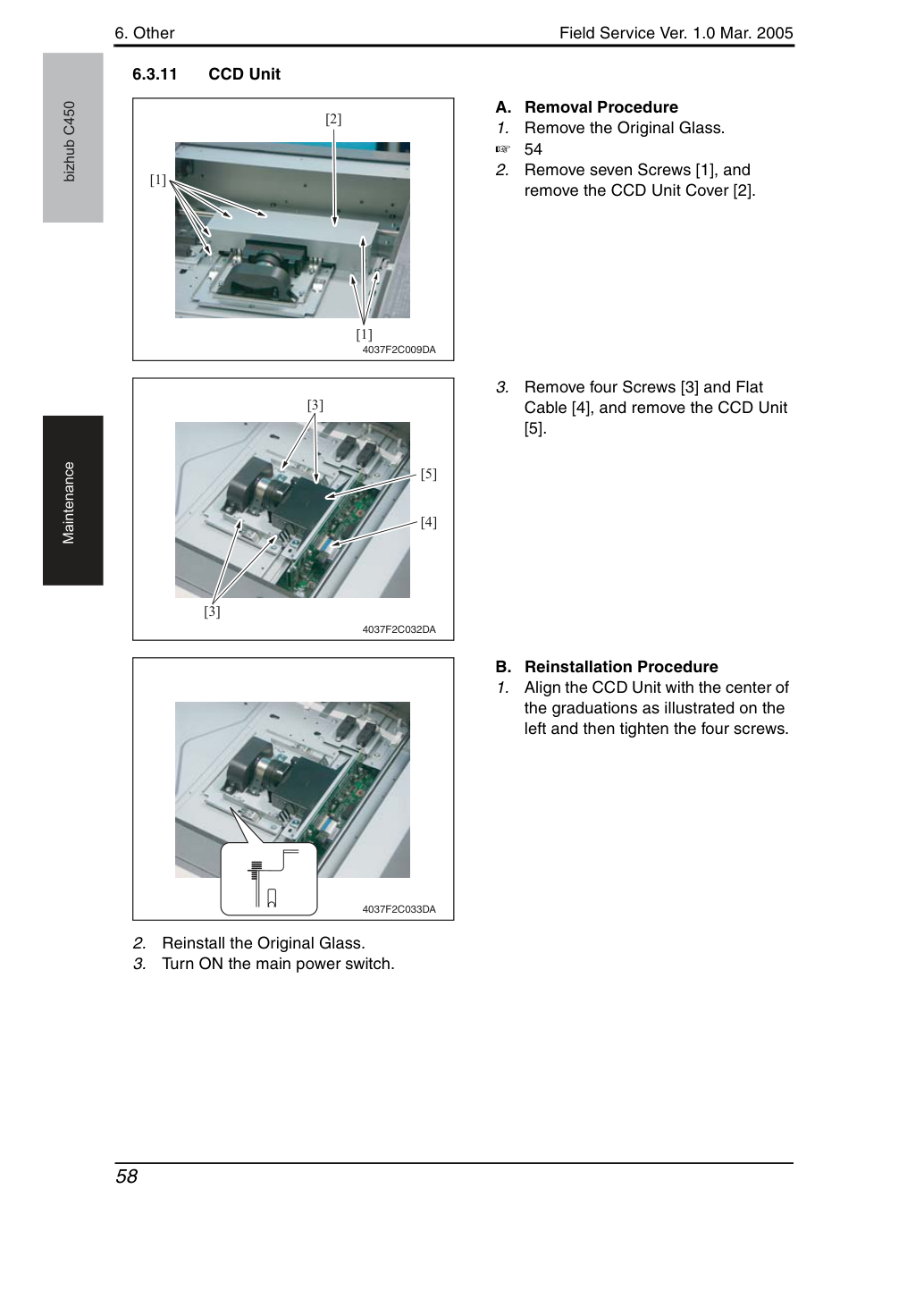

Снимите семь Винтов [1] и снимите CCD Unit Cover [2].
Снимите четыре Винта [3] и Flat Cable [4], и снимите CCD Unit [5].
Выровняйте CCD Unit по центру разметки, как показано слева, затем затяните четыре винта.
Введите информацию [Machine] и [Type] в соответствии со следующей таблицей. Затем коснитесь [Fix].
6. Прочее
Выполните Cross Direction Adjustment. Если спецификации не соблюдены, ослабьте винты крепления CCD Unit и переместите CCD Unit в направлении sub scan по необходимости.
• Держите CCD Unit рукой при перемещении. НИКОГДА не используйте отвертку или подобный инструмент для постукивания, так как это приводит к изменению расстояния между CCD датчиком и линзой.
• При замене CCD Unit параметры "Scan Calibration" и "Line Mag" Setting в Service Mode System 2 должны быть OFF.
Снимите Rear Cover и IR Right Cover.
Обратитесь к шагу 1 на странице 126.
Снимите четыре Винта [1] и снимите IR Frame Protective Cover [2].
Снимите три винта [3] и снимите Original Size Detection Sensor Assy [4].
Снимите шесть винтов [5] и снимите Board cover [6].
6. Прочее

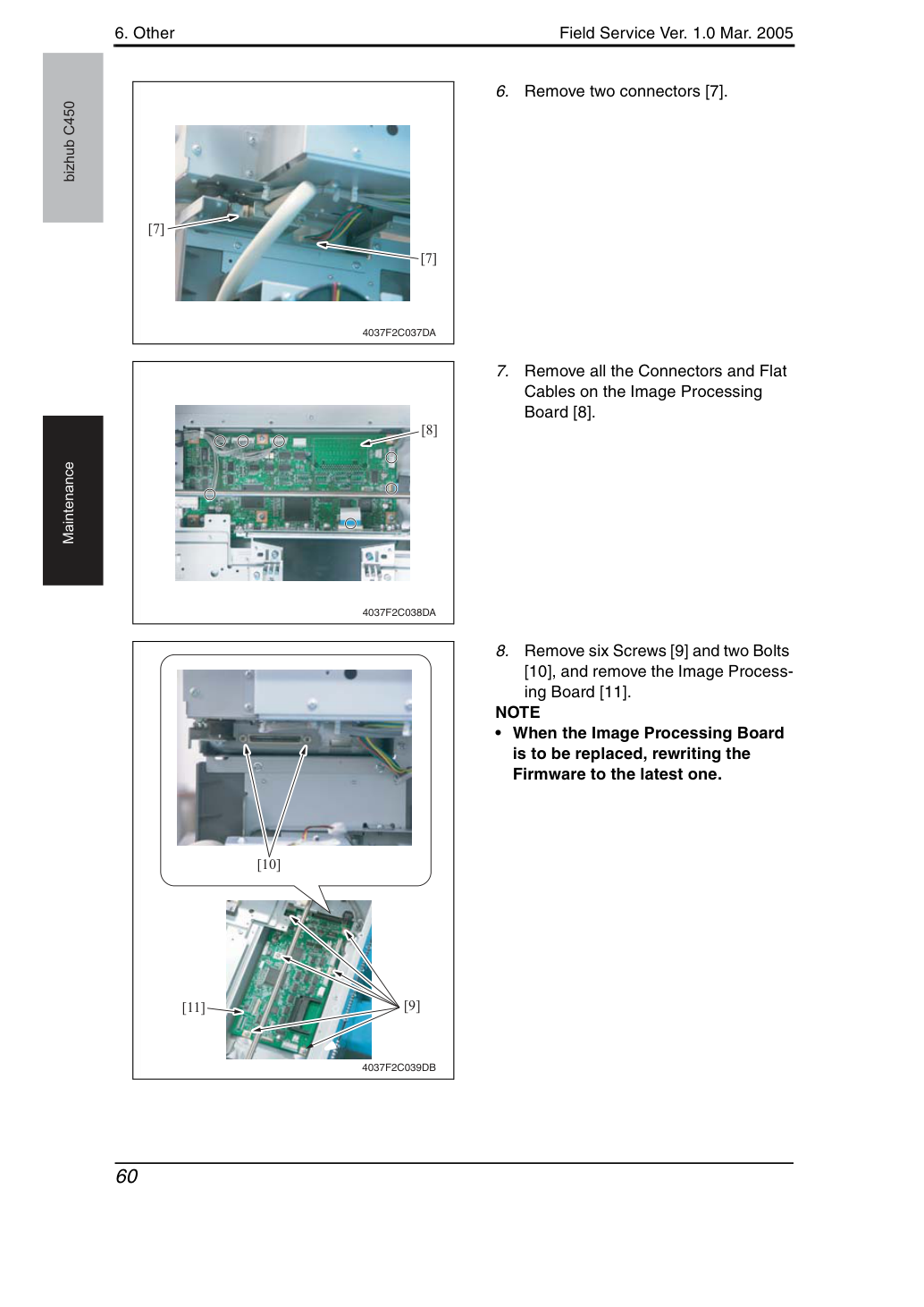

Снимите все Разъемы и Flat Cables на Image Processing Board [8].
Снимите шесть Винтов [9] и два Болта [10], и снимите Image Processing Board [11].
• При замене Image Processing Board перепрограммируйте Firmware на последнюю версию.
6. Прочее
Ослабьте два винта [2] и выдвиньте Copier Board Assy [3].
Снимите три винта [4] и два винта с шестигранной головкой [5].
6. Прочее

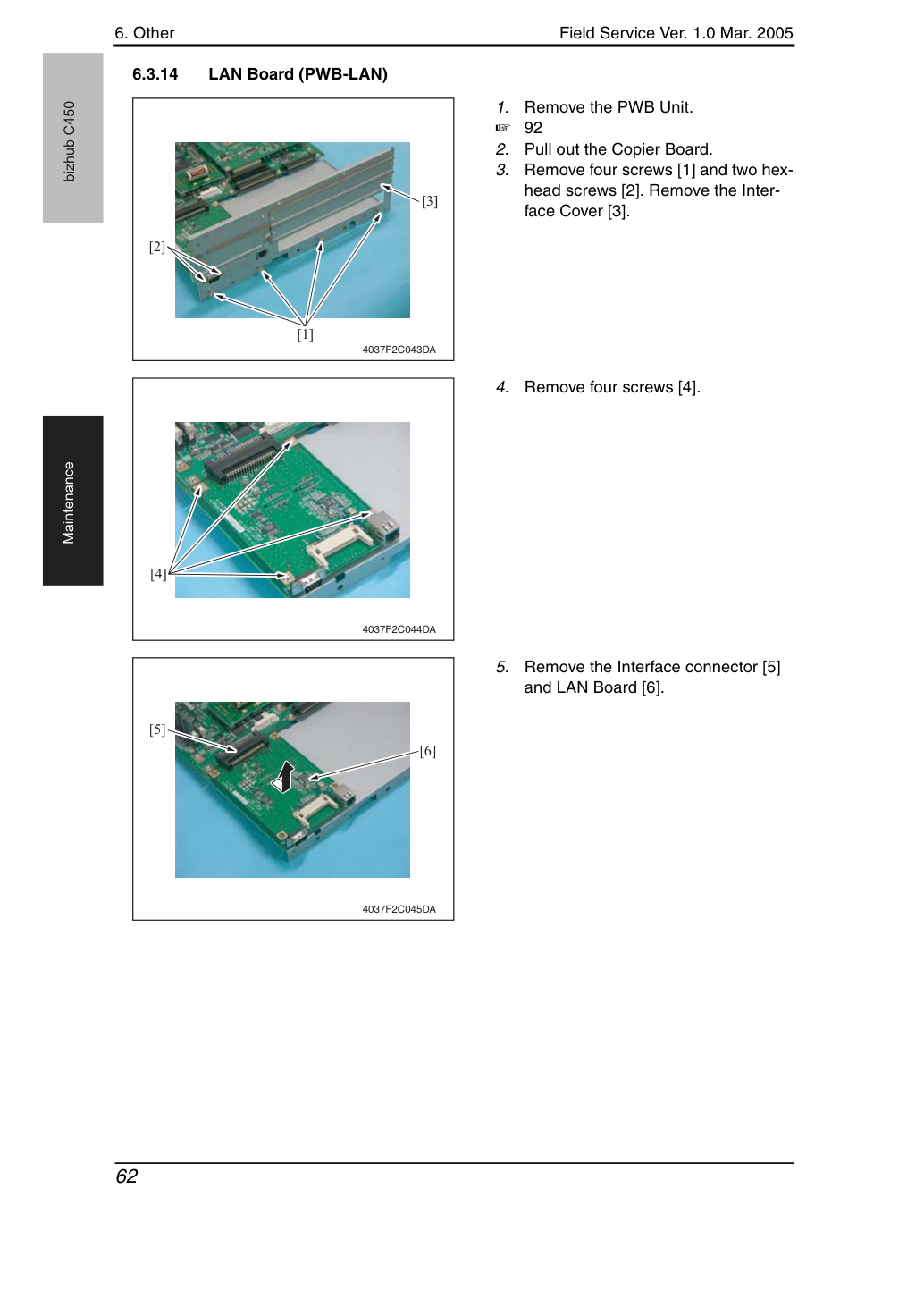

Снимите четыре винта [1] и два винта с шестигранной головкой [2]. Снимите Interface Cover [3].
Снимите Interface connector [5] и LAN Board [6].
6. Прочее
Снимите Flat cable [2] и Hard Disk Drive Assy [3].
6. Прочее
Снимите четыре винта [4] и Flat cable [5]. Снимите Hard Disk Drive [6].
• При замене Hard Disk выберите "State Confirmation" → "Memory/HDD Adj." → "HDD Format" в Service Mode для логического форматирования.
Снимите три винта [1] и Electronic sorting Board [2].
6. Прочее
Снимите Electronic sorting Board.

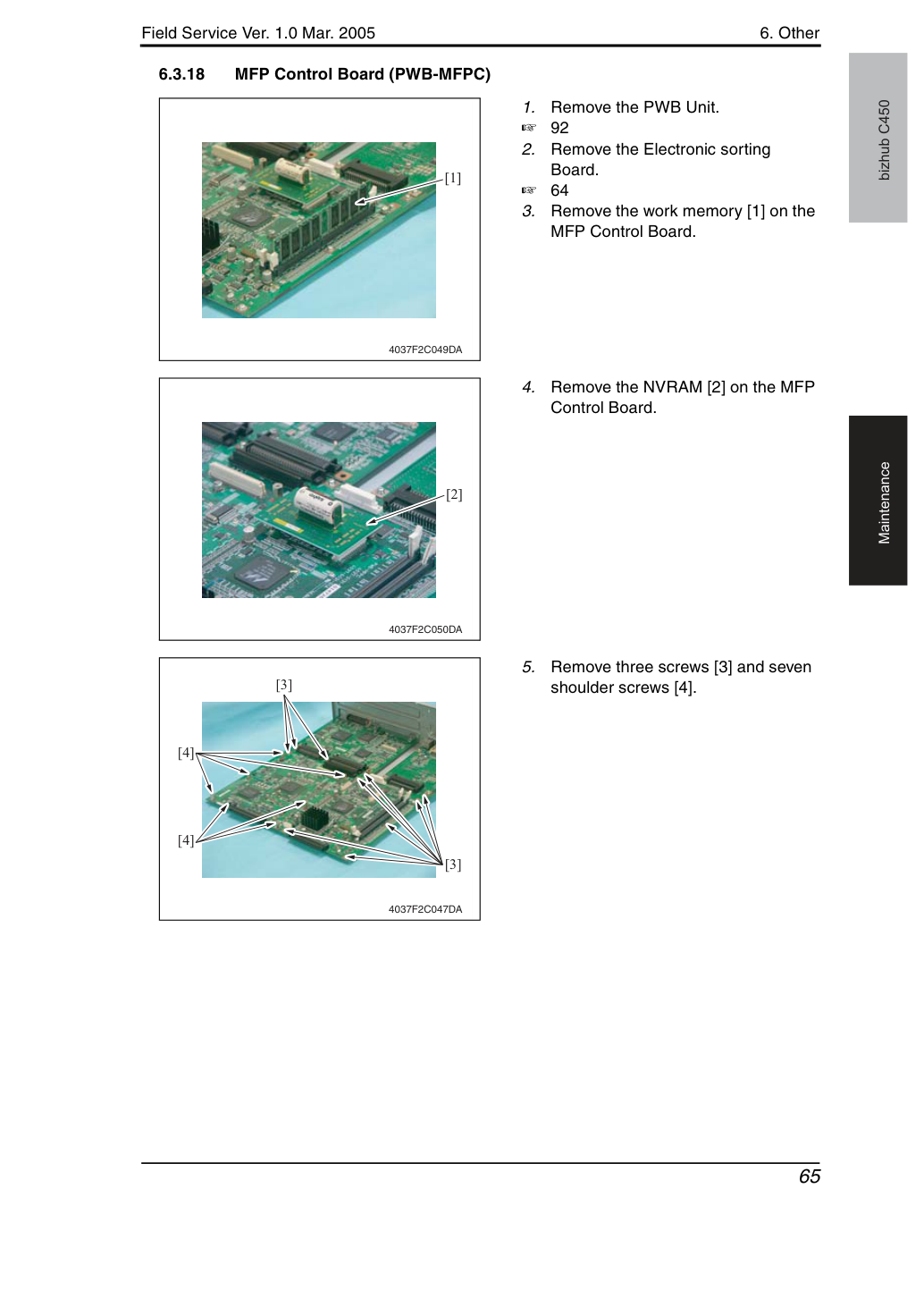

Снимите work memory [1] на MFP Control Board.
Снимите NVRAM [2] на MFP Control Board.
Снимите три винта [3] и семь плечевых винтов [4].
6. Прочее
[5] и MFP Control Board [6].
Примечание по замене MFP Control Board • При замене MFP Control Board установите удаленный Backup RAM на новую MFP Control Board.
• При замене MFP Control Board убедитесь в обновлении firmware.
Снимите все Разъемы на Control Board.
Снимите восемь Винтов [1] и снимите Control Board [2].
• При замене платы управления перепрограммируйте Firmware на последнюю версию.
6. Прочее

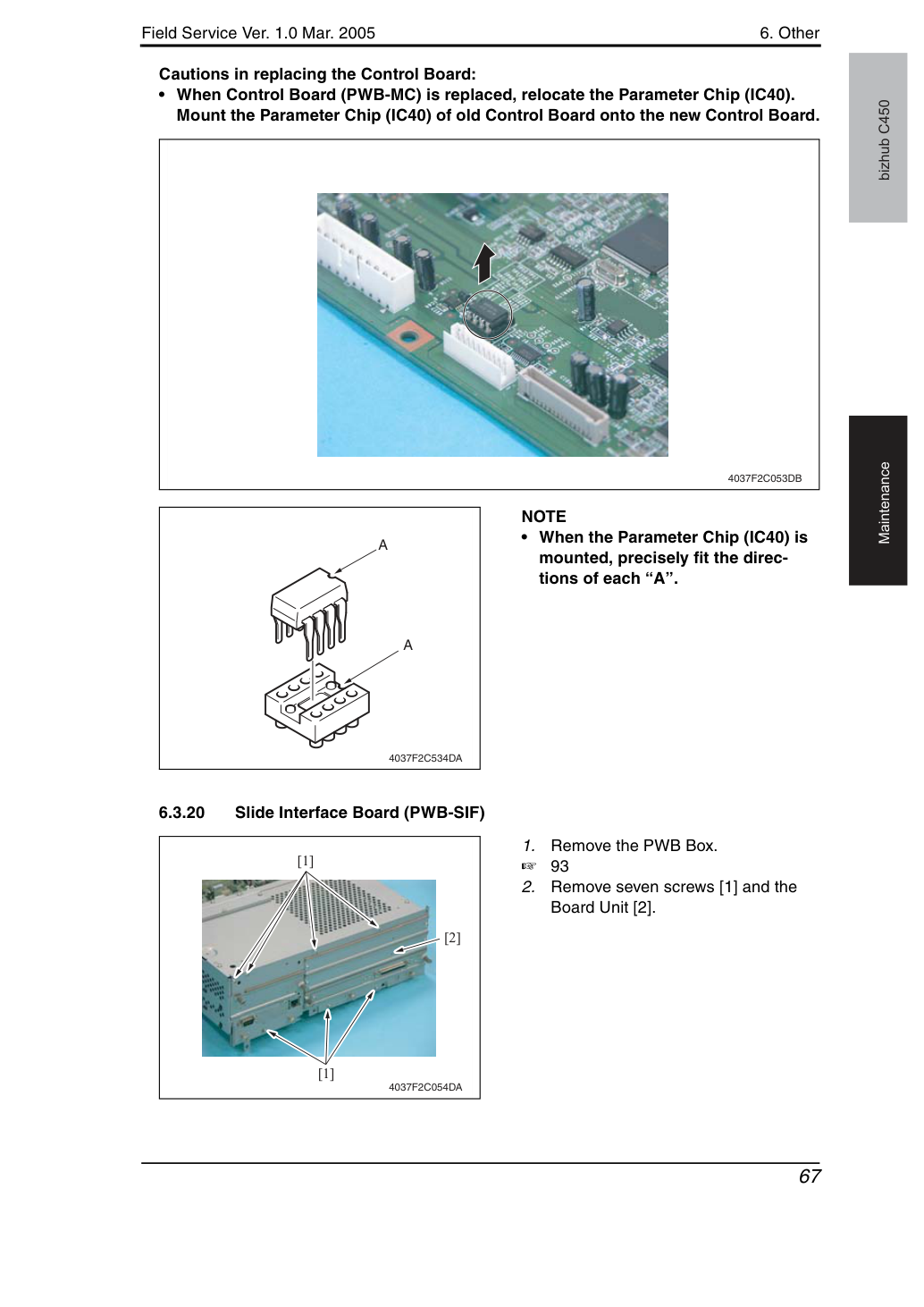

bizhub C450 Меры предосторожности при замене платы управления:
• При замене платы управления (PWB-MC) переустановите микросхему параметров (IC40).
Установите микросхему параметров (IC40) со старой платы управления на новую плату управления.
• При установке микросхемы параметров (IC40) точно совместите направления каждого "A".
Извлеките семь винтов [1] и узел платы [2].
6. Прочее

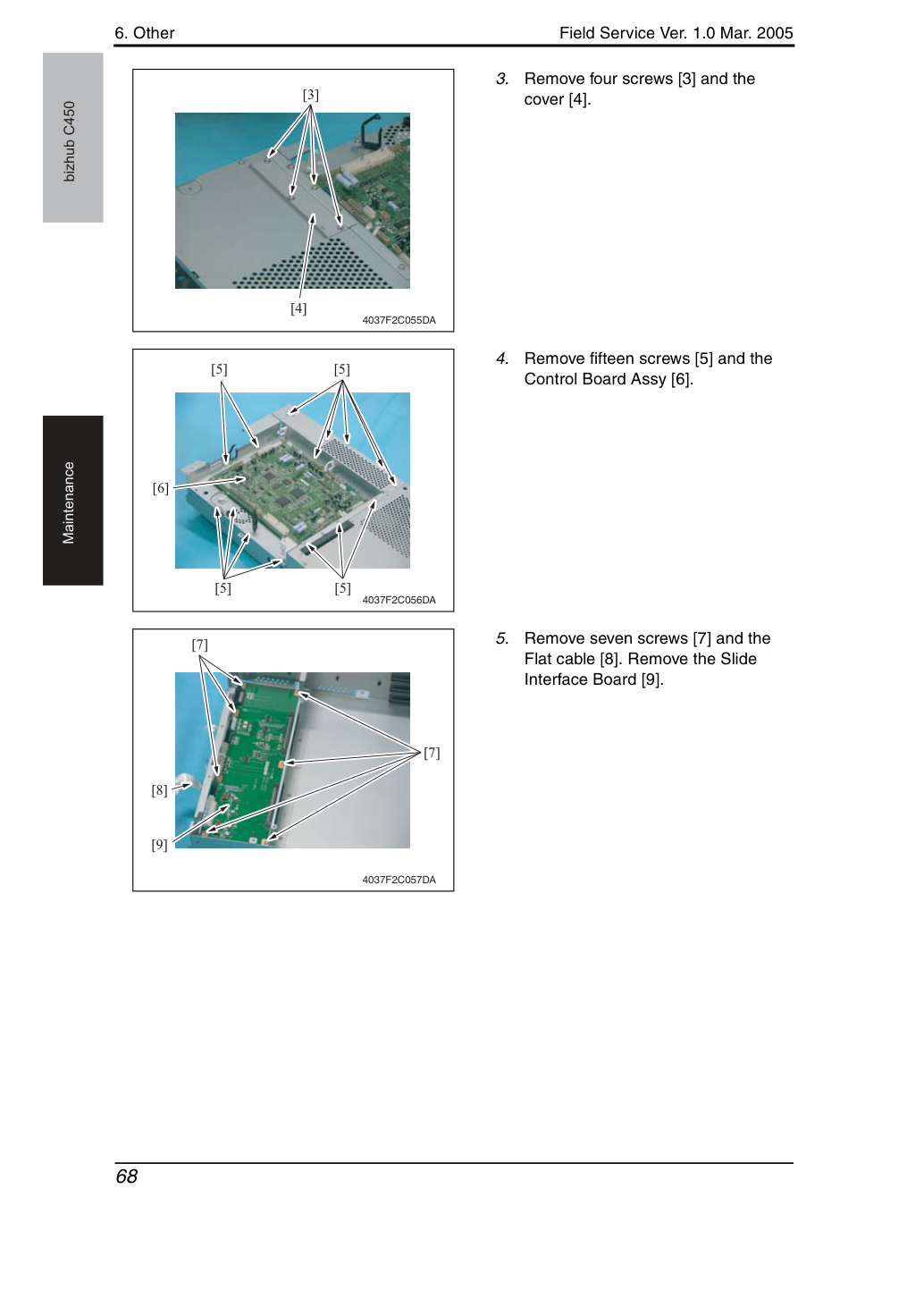

Извлеките четыре винта [3] и крышку [4].
Извлеките пятнадцать винтов [5] и узел платы управления [6].
Извлеките семь винтов [7] и плоский кабель [8]. Извлеките карту интерфейса скольжения [9].
6. Прочее

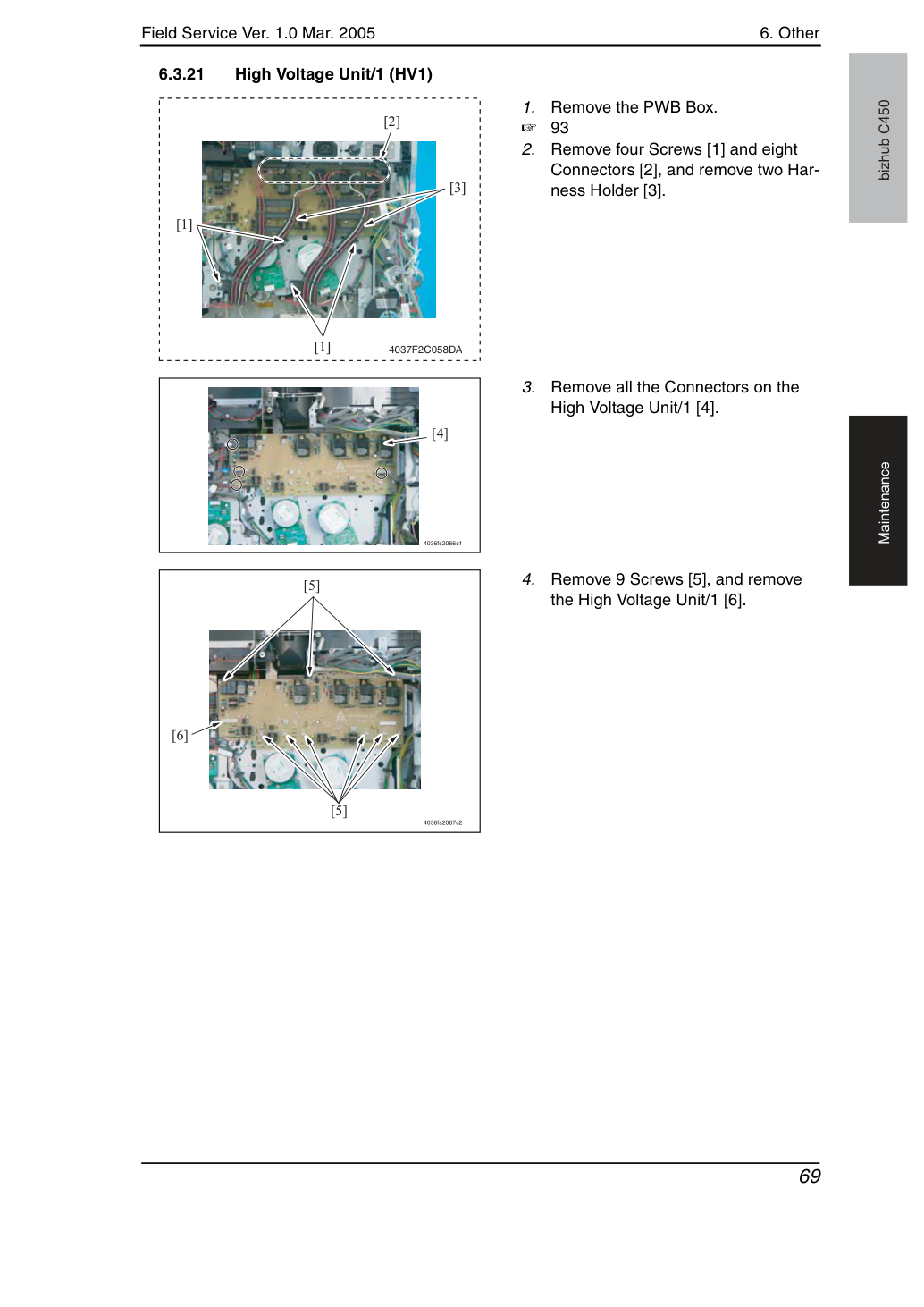

Извлеките четыре винта [1] и восемь разъемов [2], извлеките два держателя жгутов [3].
Отсоедините все разъемы на блоке высокого напряжения/1 [4].
Извлеките 9 винтов [5] и извлеките блок высокого напряжения/1 [6].
6. Прочее

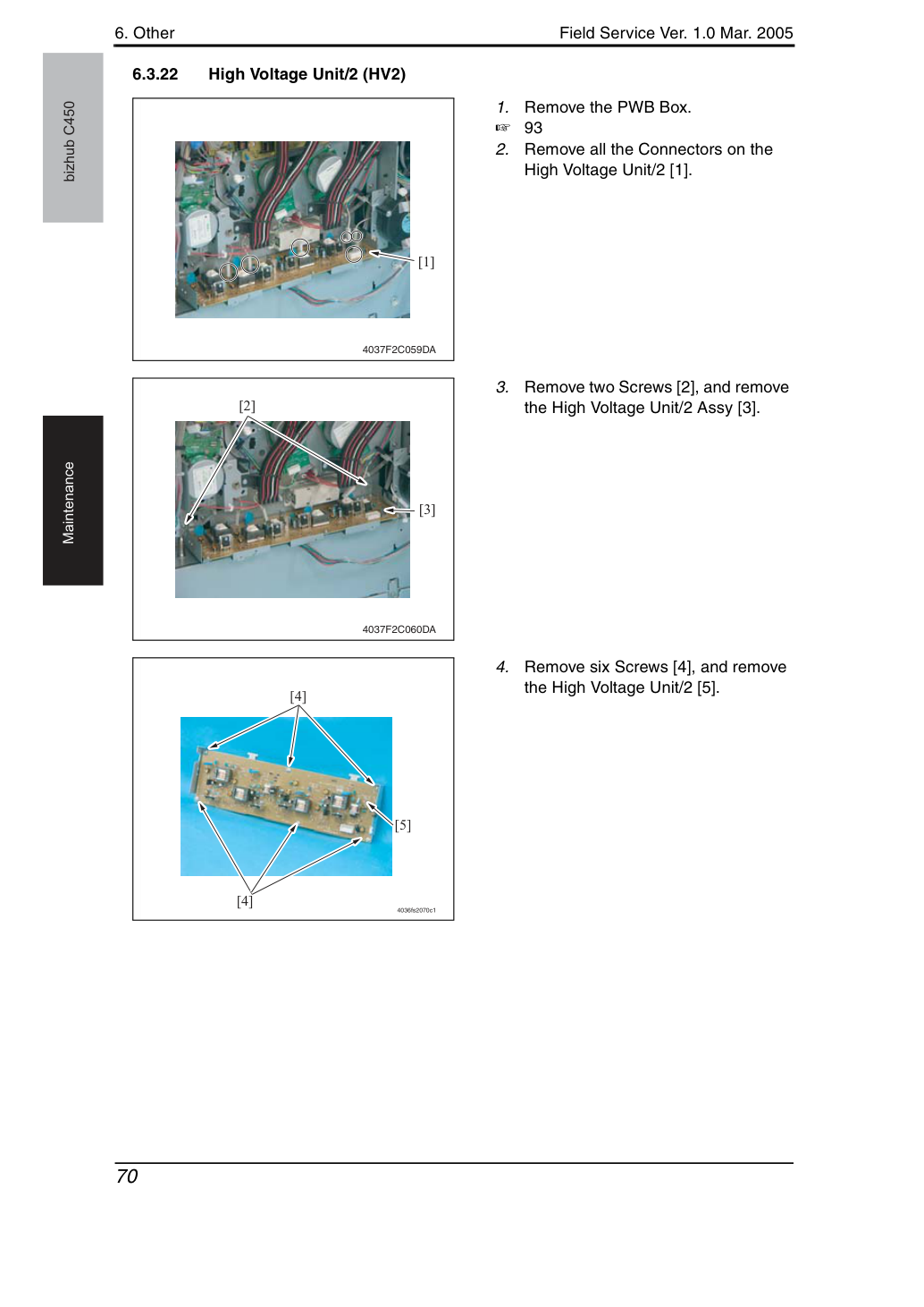

Отсоедините все разъемы на блоке высокого напряжения/2 [1].
Извлеките два винта [2] и извлеките узел блока высокого напряжения/2 [3].
Извлеките шесть винтов [4] и извлеките блок высокого напряжения/2 [5].
6. Прочее

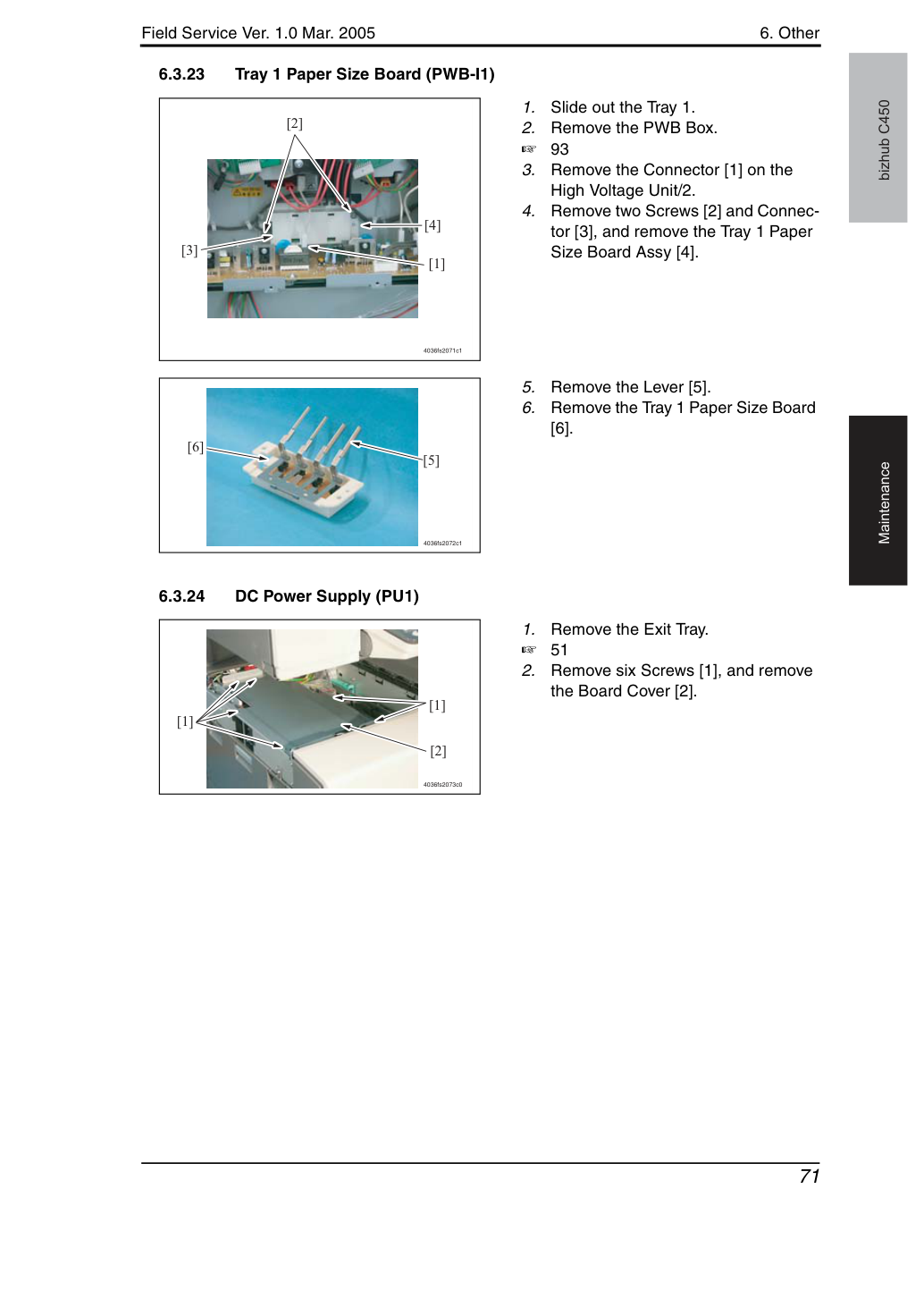

Отсоедините разъем [1] на блоке высокого напряжения/2.
Извлеките два винта [2] и разъем [3], извлеките узел платы определения формата бумаги лотка 1 [4].
Извлеките плату определения формата бумаги лотка 1 [6].
Извлеките шесть винтов [1] и извлеките крышку платы [2].
6. Прочее

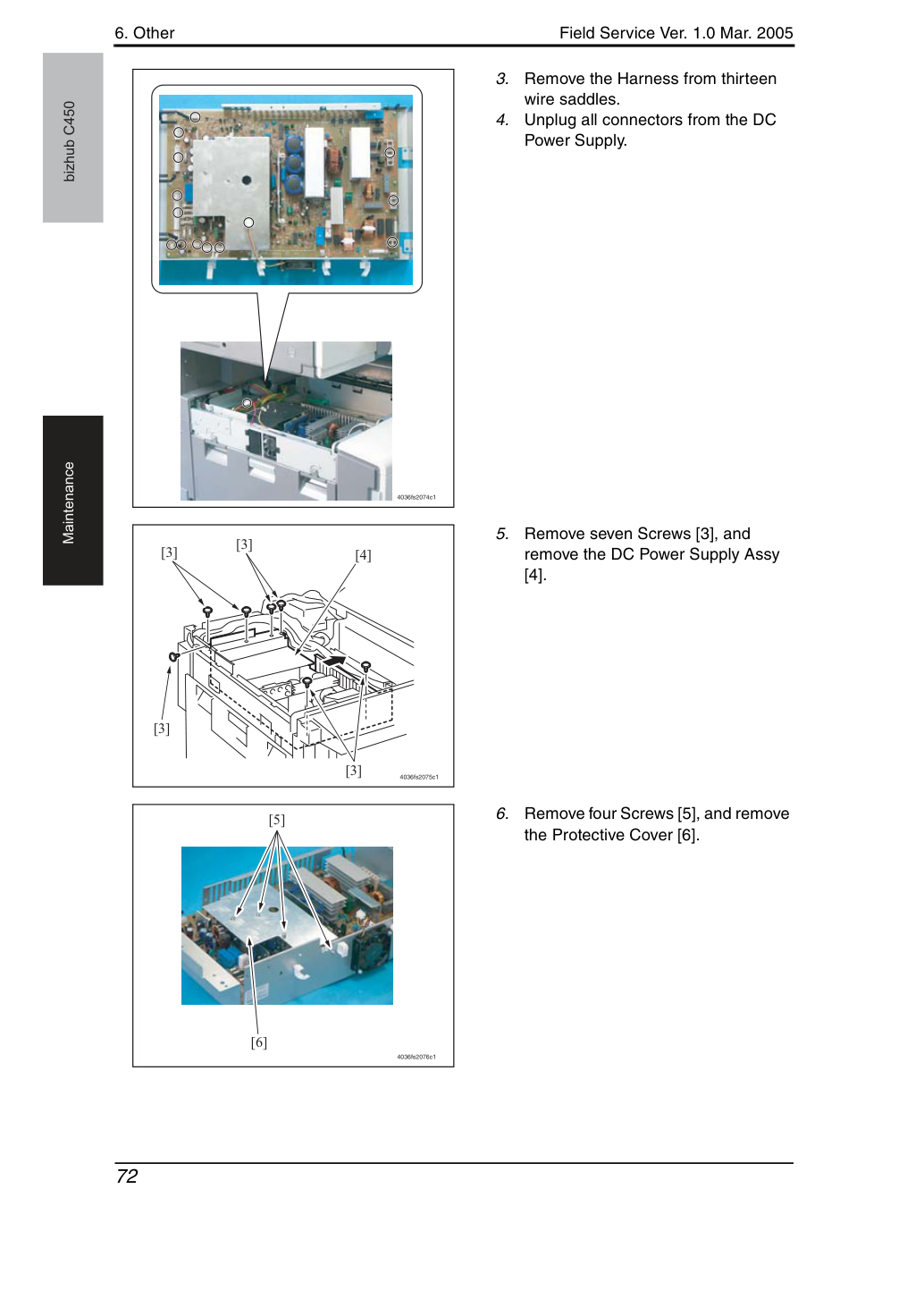

Извлеките жгут из тринадцати кабельных седел.
Отсоедините все разъемы от источника питания постоянного тока.
Извлеките семь винтов [3] и извлеките узел источника питания постоянного тока [4].
Извлеките четыре винта [5] и извлеките защитную крышку [6].
6. Прочее

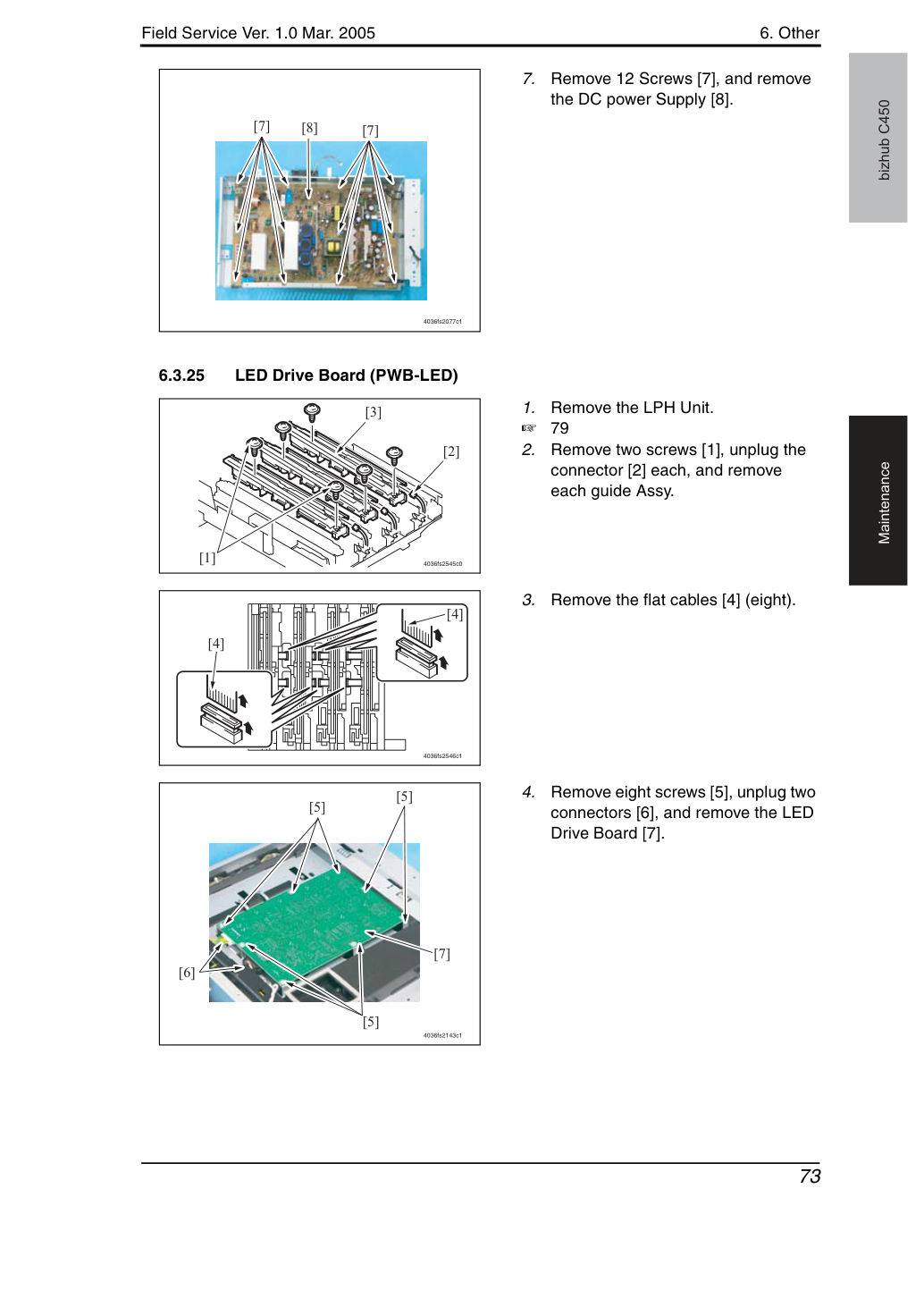

Извлеките 12 винтов [7] и извлеките источник питания постоянного тока [8].
Извлеките два винта [1], отсоедините разъем [2] каждый и извлеките каждый направляющий узел.
Извлеките плоские кабели [4] (восемь).
разъемы [6] и извлеките плату привода LED [7].
6. Прочее

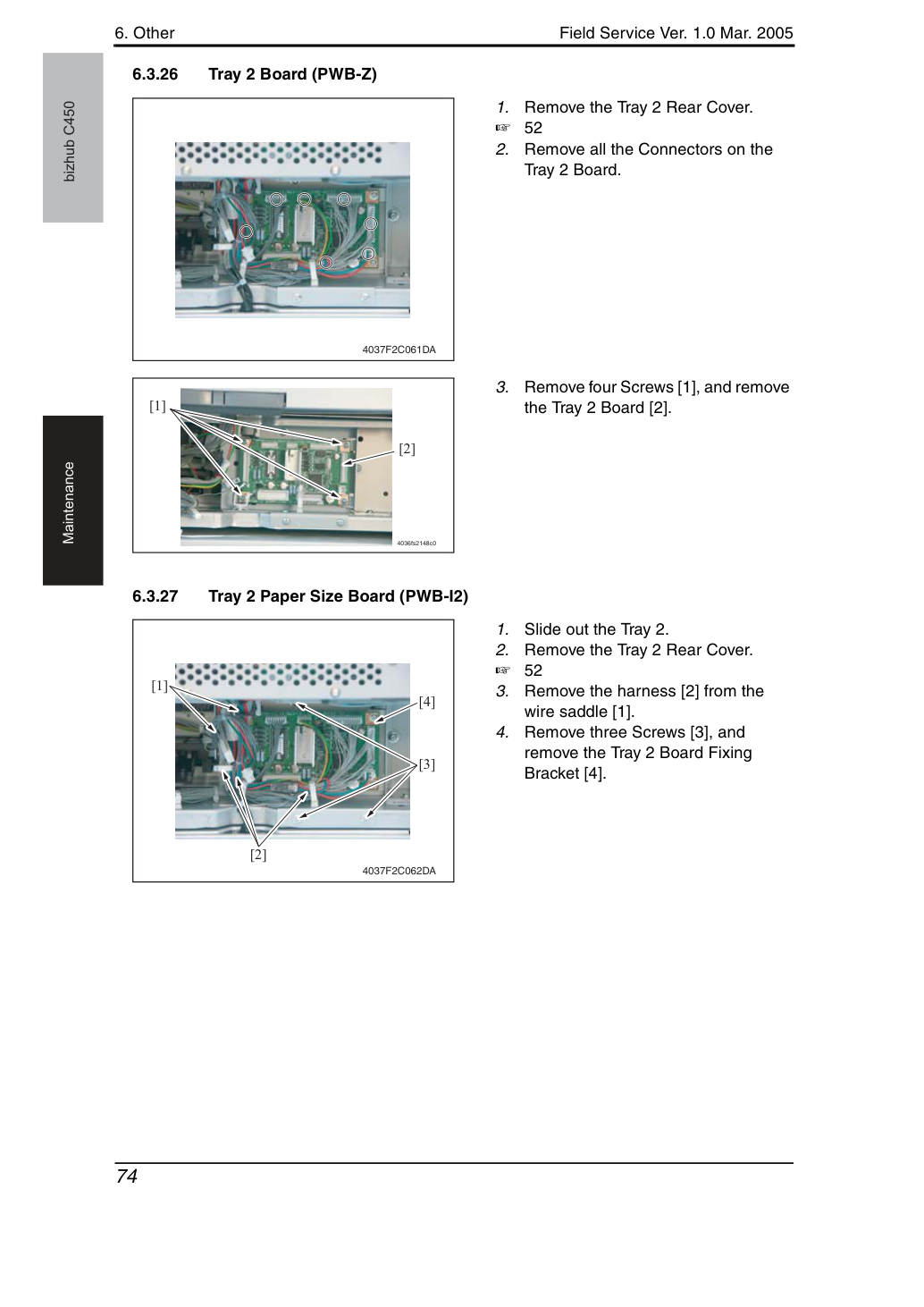

Отсоедините все разъемы на плате лотка 2.
Извлеките четыре винта [1] и извлеките плату лотка 2 [2].
Извлеките жгут [2] из кабельного седла [1].
Извлеките три винта [3] и извлеките кронштейн крепления платы лотка 2 [4].
6. Прочее

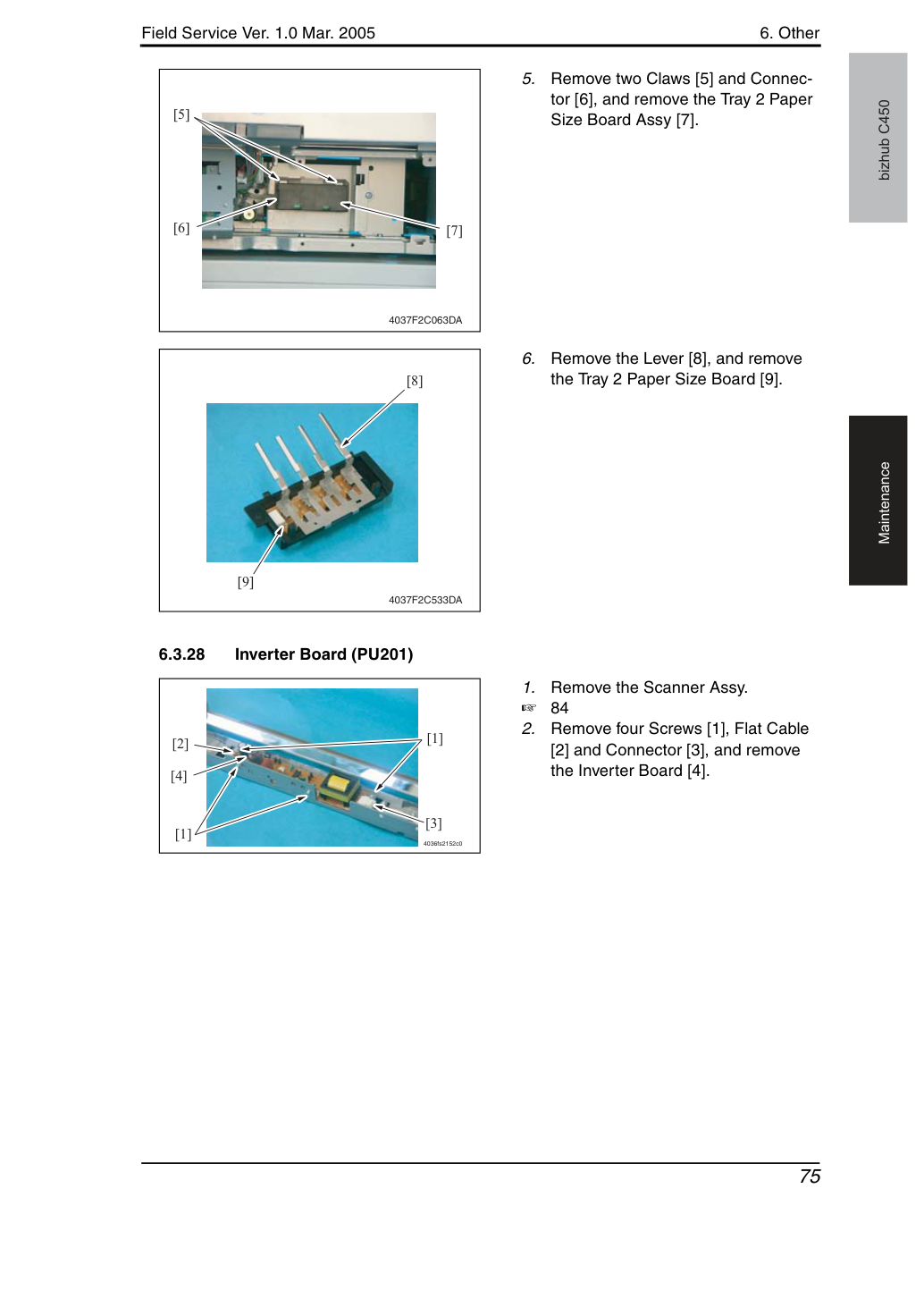

Извлеките два зажима [5] и разъем [6], извлеките узел платы определения формата бумаги лотка 2 [7].
Извлеките рычаг [8] и извлеките плату определения формата бумаги лотка 2 [9].
[2] и разъем [3], извлеките плату инвертора [4].
6. Прочее

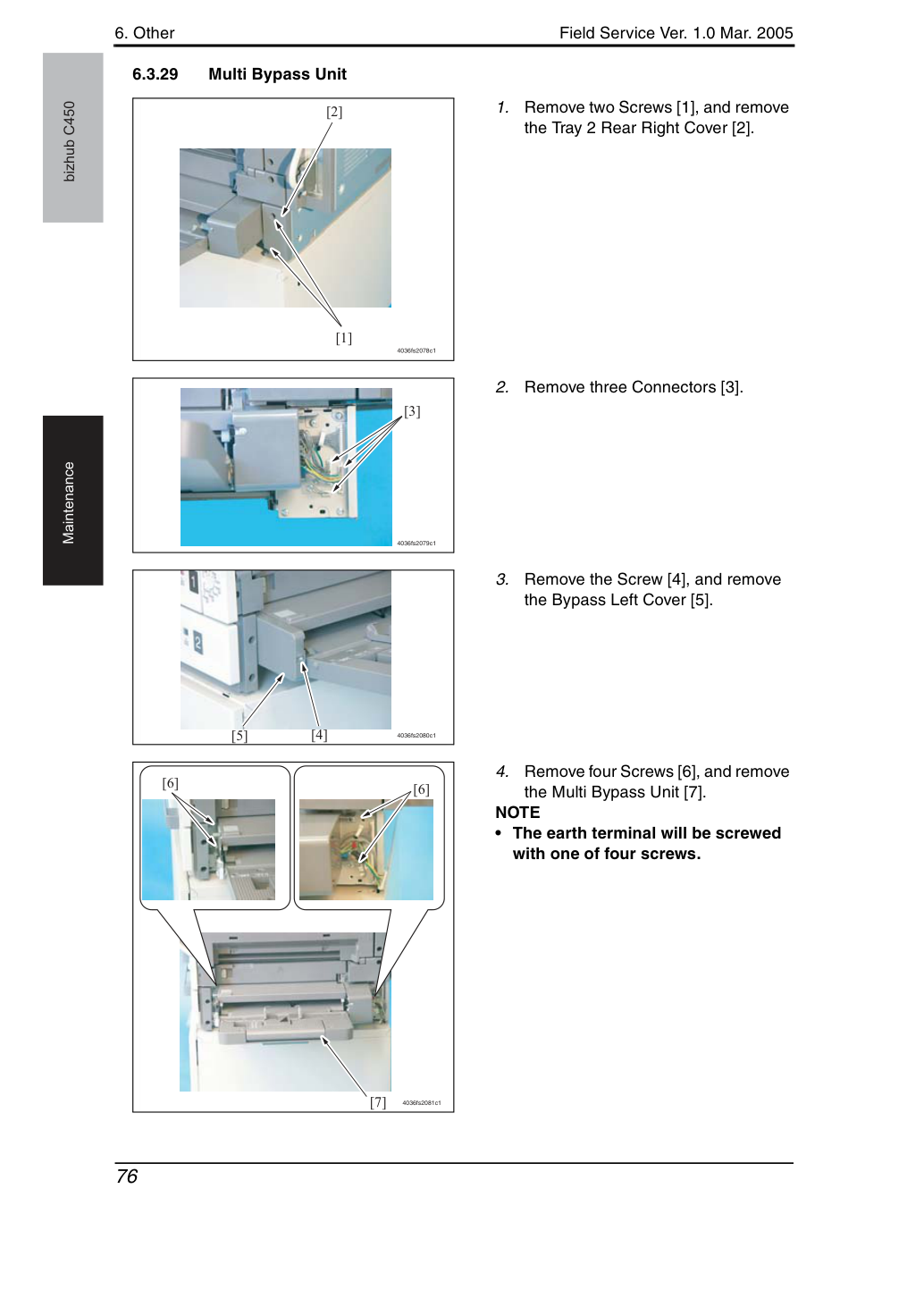

Извлеките два винта [1] и извлеките крышку задней части лотка 2 справа [2].
Извлеките винт [4] и извлеките левую крышку обхода [5].
Извлеките четыре винта [6] и извлеките узел мультиобхода [7].
• Заземляющий клеммник будет завинчен одним из четырех винтов.
6. Прочее
Извлеките картридж тонера (C, M, Y, K).
• После извлечения узла формирования изображения из основного блока оберните его светозащитной тканью и храните в темном месте. НЕ оставляйте узел формирования изображения открытым для света на продолжительное время, так как он будет поврежден.
Снимите левую переднюю крышку и крышку панели.
Снимите два винта [1] и снимите правую переднюю крышку [2].
Снимите два винта [3] и крышку переднего дверного датчика [4].
• При установке узла Hopper Unit подключите Клеммы в последовательности: сначала синяя, затем белая сверху.
6. Прочее
Снимите пять винтов [7] и узел Toner Hopper Unit [8].
6. Прочее
Выдвиньте IU (C, M, Y, K).
• После извлечения IU верните рычаг блокировки IU в положение блокировки. При установке Imaging Unit в основной узел убедитесь, что затвор подачи тонера открыт, если нижняя крышка Imaging Unit не используется.
Извлеките узел Image Transfer Belt Unit.
Снимите правую заднюю крышку, левую заднюю крышку и заднюю крышку.
Снимите два винта [1] и кронштейн крепления решетчатого разъема [2].
Снимите четыре винта [3] и снимите защитную крышку жгута проводов [4].
