*1: Когда установлен комплект локального интерфейса (EK-P11).

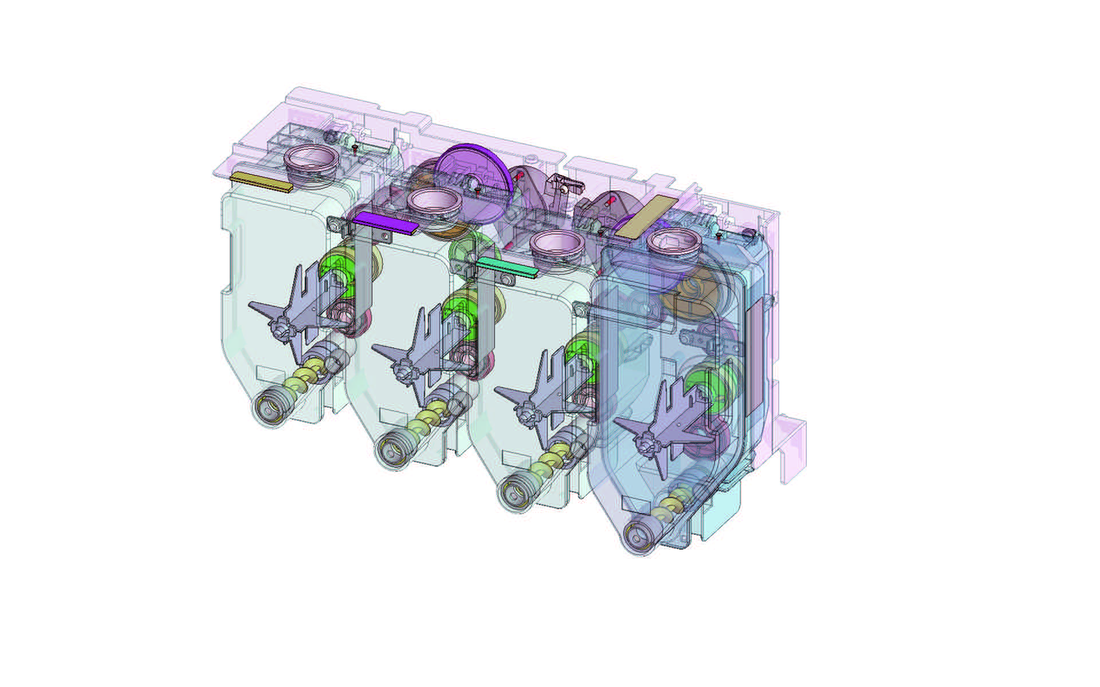

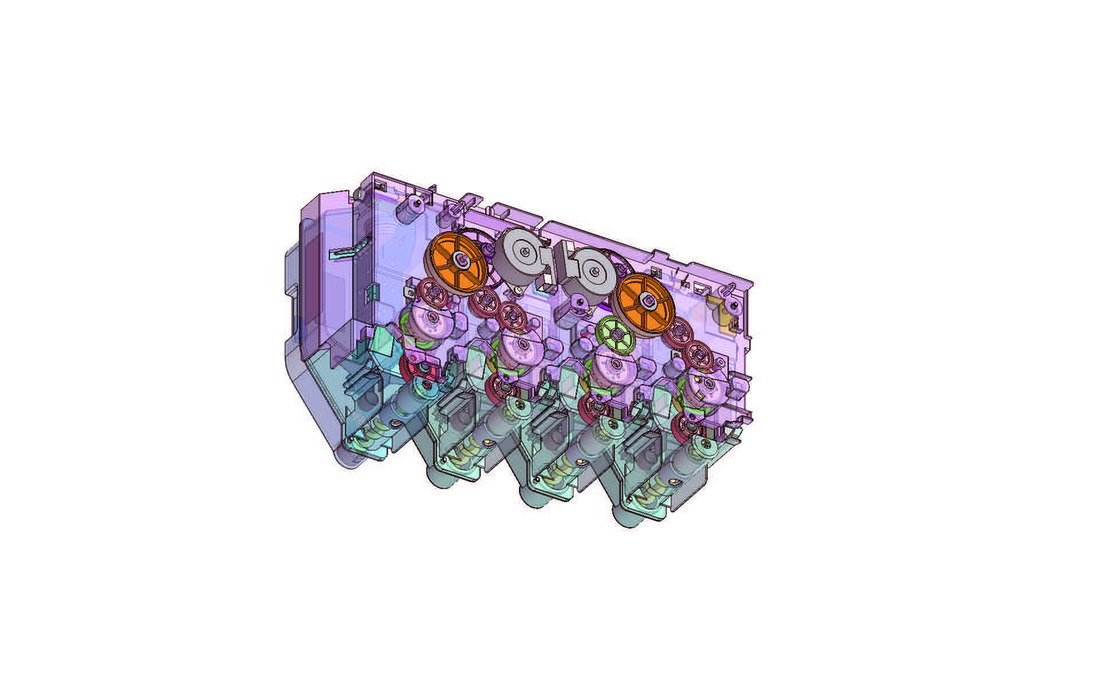

Порт подачи тонера оснащен затвором, предотвращающим просыпание тонера при извлечении картриджа с тонером из основного корпуса.
Затвор открывается и закрывается в соответствии с операцией извлечения и переустановки картриджа с тонером.
- Механизм затвора порта подачи тонера
Тонер поступает из картриджа с тонером в блок формирования изображения путем вращения двигателя подачи тонера.
Двигатель подачи тонера имеет два типа для тонера YM и тонера CK, а направление вращения двигателя контролируется для переключения типа тонера, поступающего в блок формирования изображения.
- Механизм пополнения тонера
Время пополнения тонера (количество подаваемого тонера) во время управления пополнением тонера определяется на основе коэффициента TC, обнаруженного датчиком TCR (бесконтактный магнитный тип), расположенным в секции разработки блока формирования изображения для каждого цвета тонера и предполагаемого количества тонера для потребления при печати изображения.
Если пополнение прерывается замятием бумаги, открытием или закрытием передней крышки или аналогичным событием, требуемое время пополнения переносится на следующий цикл управления пополнением.
Подробнее о датчике TCR см. в разделе Управление плотностью тонера.
Если коэффициент T/C, обнаруженный датчиком TCR, равен или ниже предопределенного значения в начале цикла печати, инициирование цикла печати запрещается и блок формирования изображения пополняется тонером из картриджа с тонером до достижения значения T/C предопределенного значения.
Вспомогательное управление пополнением тонера для формирующего узла прерывается сразу же после восстановления заданного соотношения T/C. Оно также прерывается, если вспомогательное управление пополнением тонера для формирующего узла повторяется четыре раза.
При выполнении вспомогательного управления пополнением тонера формирующий узел перемешивается, соотношение T/C рассчитывается датчиком TCR для каждого цвета тонера, и тонер пополняется из картриджа тонера.
*1: Если заданное значение T/C не достигнуто, вернуться к управлению пополнением (максимум 5 раз).
Каждый картридж тонера содержит плату датчика установки картриджа тонера для обнаружения статуса установки картриджа тонера.
- Управление пополнением тонера
- Вспомогательное управление пополнением тонера
- Обнаружение картриджа тонера
Доступ к плате датчика установки картриджа тонера при закрытой передней дверце или включенном основном питании определяет, установлен ли картридж тонера или нет.
После обнаружения картриджа тонера основной корпус затем определяет, является ли картридж новым или нет.
Если картридж тонера заменен использованным, остаток тонера может отображаться неправильно. Убедитесь, что картридж тонера заменен новым.
Определить остаток тонера в картридже тонера на основе времени вращения двигателя подачи тонера (накопленное количество поданного тонера) и соотношения T/C, обнаруженного датчиком TCR, и считать его условием близкого к опустошению, когда остаток тонера ниже порогового значения остатка тонера.
Экран предупреждения, отображаемый при обнаружении тонера близкого к опустошению, можно включить или отключить в разделе «System 2/ Unit Change» в режиме Service Mode.
Если отображение экрана предупреждения установлено на «Yes», отображается сообщение, уведомляющее пользователя о необходимости скорого заменила картриджа тонера. (Тонер заканчивается. Замените при необходимости) Печать может продолжаться даже после появления сообщения.
Если отображение экрана предупреждения установлено на «No», сообщение, уведомляющее пользователя о необходимости скорого замена картриджа тонера, не отображается. Печать может продолжаться без отображения сообщения.
Условие близкого к опустошению тонера сбрасывается при обнаружении нового картриджа тонера.
Условие близкого к опустошению тонера сбрасывается при достижении условия полного опустошения тонера.
Условие полного опустошения тонера определяется на основе соотношения T/C, обнаруженного датчиком TCR, установленным в каждом формирующем узле для каждого цвета.
Машина определяет условие полного опустошения тонера, когда после обнаружения условия близкого к опустошению обнаруживаются следующие условия. Затем выдается сообщение «Тонер исчерпан. (снип)» на панели управления.
- Обнаружение условия близкого к опустошению тонера
- Обнаружение условия полного опустошения тонера
1. Датчик TCR обнаруживает соотношение TC, которое ниже заданного значения.
Режим экрана, отображаемый при обнаружении полного опустошения тонера, можно выбрать, указав лицо, заменяющее узел, в разделе «System 2/ Unit Change» в режиме Service Mode.
Условие полного опустошения тонера сбрасывается при обнаружении нового картриджа тонера.
Условие полного опустошения тонера сбрасывается, когда после обнаружения условия полного опустошения выполняется «Вспомогательное управление пополнением тонера» и она завершается успешно.
«Вспомогательное управление пополнением тонера» выполняется при любом из следующих условий после обнаружения условия полного опустошения тонера:
Цветная печать отключена, когда какой-либо из картриджей тонера C, M или Y пуст. Однако печать только в черно-белом режиме разрешена, если картридж тонера K не пуст.
Монохромная печать также контролируется обычными методами обнаружения состояния близкого к концу и пусто.
- Черно-белая печать

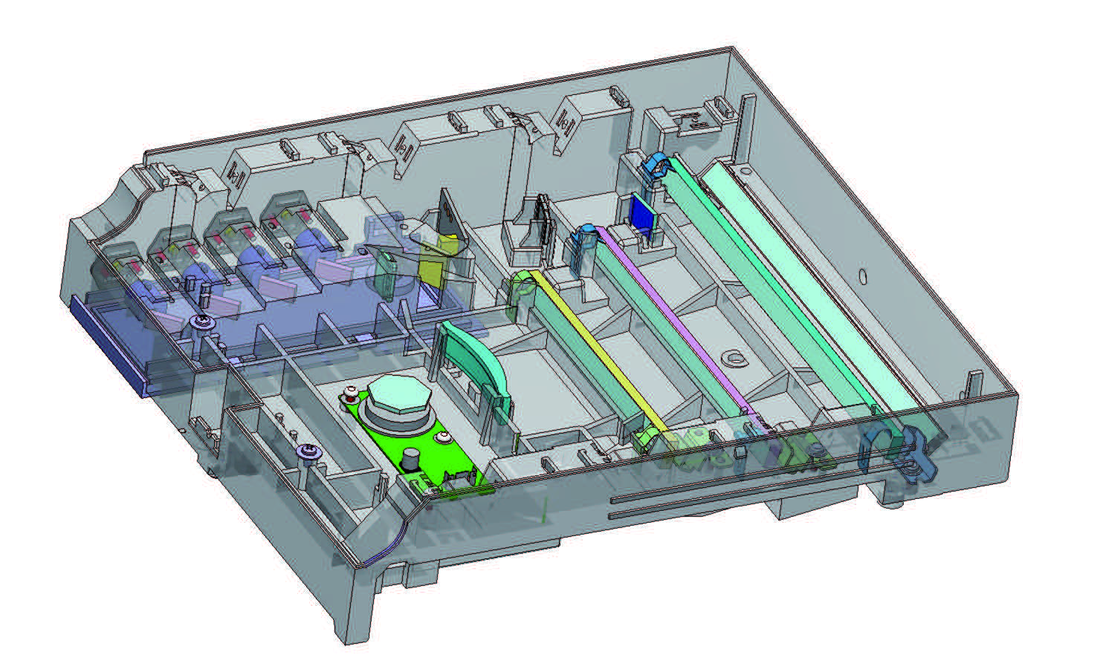

Полупроводниковый лазер предусмотрен для каждого из четырех разных цветов. Один полигональный двигатель используется для сканирования.
Каждый фотопроводник облучается лазерным лучом, так что на нем формируется электростатическое скрытое изображение.
Все четыре цветных фотопроводника облучаются каждым лазерным лучом одновременно, что удаляет остаточный минусовой электрический заряд на поверхности фотопроводников.
- Обзор
- Процесс лазерной экспозиции
1. Лазерный луч каждого цвета входит в цилиндрическую линзу через синтетическое зеркало и обратное зеркало.
2. В цилиндрической линзе каждый лазерный луч конденсируется в окрестности полигонального зеркала.
3. Поскольку угол падения для каждого цветного лазерного луча варьируется, лазерный луч, отраженный полигональным зеркалом, отражается под другим углом.
4. Угол конденсации каждого цветного лазерного луча корректируется линзой G1 и затем достигает каждого обратного зеркала.
5. Лазерный луч K конденсируется на поверхность фотопроводника через линзу G2 и обратное зеркало/1. Лазерный луч Y конденсируется на
поверхность фотопроводника через обратное зеркало/1, линзу G2 и обратное зеркало/2. Лазерный луч M конденсируется на поверхность фотопроводника через обратное зеркало/1, линзу G2 и обратное зеркало/2. Лазерный луч C конденсируется на поверхность фотопроводника через обратное зеркало/1, линзу G2, обратное зеркало/2 и обратное зеркало/3.
Когда сигнал готовности обнаруживается после истечения заданного периода времени после начала цикла печати, сигнал включения лазера выводится из базовой платы.
Сигнал включения лазера запускает включение каждого лазерного излучателя, которое освещает плату индекса через полигональное зеркало, линзу G1, зеркало индекса (K) и линзу индекса. Это генерирует сигнал индекса.
Этот индексный сигнал имеет функцию сохранения одинакового времени излучения лазерного луча для каждой одной строки в направлении главного сканирования.
Индексный сигнал генерируется только лазерным лучом K. Время излучения лазерного луча для других цветов определяется со ссылкой на K.
- Время излучения лазера
- Область излучения лазера
Начальное положение печати в направлении FD определяется сигналом начала печати FD (/HSYNC), выводимым с базовой платы, и шириной бумаги.
Область лазерного излучения определяется размером бумаги. Однако на обоих краях бумаги имеется зона пустого пространства шириной 4,0 мм (копирование) / 4,2 мм (печать с ПК).
Начальное положение печати в направлении CD определяется сигналом начала печати CD (/TOD), выводимым с базовой платы, и длиной бумаги.
Область лазерного излучения определяется размером бумаги. Однако на обоих краях бумаги имеется зона пустого пространства шириной 4,0 мм (копирование) / 4,2 мм (печать с ПК).
В тандемном механизме каждый из четырех разных цветов имеет независимый процесс воспроизведения изображения. Смещение цветов может возникнуть из-за различий в точности деталей в узле печатающей головки. Система управления цветовой регистрацией автоматически обнаруживает смещение цветов и корректирует смещение цветов в основном и вспомогательном направлениях сканирования.
Смещение цвета — это несоответствие изображений трех различных цветов: желтого (Y), пурпурного (M) и голубого (C) относительно изображения черного (K).
Последовательность обнаружения смещения цветов выглядит следующим образом. На ленте переноса создается паттерн. Датчик IDC считывает соответствующий паттерн. Затем рассчитывается и сохраняется в памяти величина смещения цветов в каждом из направлений вспомогательного и основного сканирования.
Величина смещения цветов во вспомогательном направлении сканирования считывается из паттерна, попадающего в диапазон обнаружения вспомогательного сканирования.
На основе считанных данных аппарат рассчитывает, на сколько должна быть скорректирована позиция каждого из различных цветов. На основе рассчитанных данных аппарат управляет каждой точкой во время вывода изображения, тем самым корректируя величину смещения цвета.
- Система управления цветовой регистрацией (корректировка смещения цветов)
Если изображение каждого цвета (Y, M, C) смещено относительно изображения черного (K) в направлении основного сканирования, изменение времени начала записи в направлении основного сканирования может корректировать смещение цвета. Корректировка смещения цвета должна выполняться отдельно для каждого из цветов (Y, M, C).
Управление корректировкой смещения цвета активируется при запуске последовательности стабилизации изображения.
Если изображение каждого цвета (Y, M, C) смещено относительно изображения черного (K) в направлении вспомогательного сканирования, изменение времени начала записи в направлении вспомогательного сканирования может корректировать смещение цвета. Корректировка смещения цвета должна выполняться отдельно для каждого из цветов (Y, M, C).
Управление корректировкой смещения цвета активируется при запуске последовательности стабилизации изображения.
Основной корпус оснащен только одним датчиком IDC и поэтому не способен выполнять регулировку увеличения при основном сканировании или автоматически рассчитывать величину перекоса. Регулировка увеличения при основном сканировании выполняется вручную с помощью меню на панели управления.
Регулировка необходима при очистке значения регулировки, например при замене узла PH или платы резервной копии на новые.
Температура внутри узла (PH) измеряется с интервалами 30 сек датчиком температуры (PH), установленным в узле (PH).
Обнаруженные данные температуры записываются для формирования части данных информации об окружающей среде и используются для управления, например, регистрацией цвета, определением выхода 1-го переноса и очисткой роликов переноса.
Следующие функции стабилизации изображения доступны в зависимости от секции записи. Дополнительные сведения см. в разделе «Управление стабилизацией изображения».
Узел формирования изображения каждого цвета тонера оснащен датчиком TCR. Датчик обнаруживает различные состояния соответствующего узла формирования изображения.
- Регулировка увеличения при основном сканировании
- Управление обнаружением температуры узла PH
- Обработка изображения
- Конфигурация
- Эксплуатация
Убедитесь в замене узла формирования изображения на новый, который не использовался. Ошибка датчика TCR (код неисправности: 25##) может возникнуть при установке использованного узла формирования изображения.

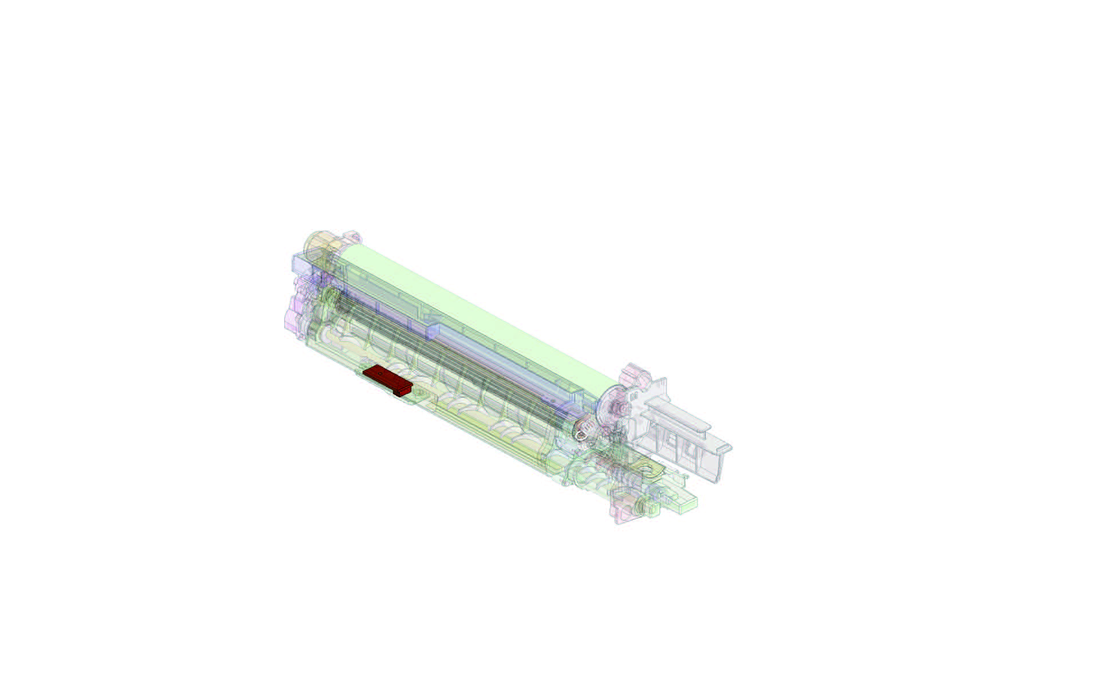

Датчик TCR обнаруживает условие установки узла формирования изображения.
При обнаружении узла формирования изображения в состоянии установки управление переходит к «управлению обнаружением нового изделия».
Управление обнаружением установки узла выполняется при любом из следующих условий:
На панели управления появляется сообщение «Ошибка установки узла формирования изображения» и машина запрещает инициирование любого нового цикла печати. Сообщение «Ошибка установки узла формирования изображения» исчезает сразу после установки узла формирования изображения.
Датчик TCR обнаруживает, является ли узел формирования изображения новым или нет.
Управление обнаружением нового изделия выполняется, если в результате управления «обнаружением установки узла» определено, что узел формирования изображения правильно установлен на место.
Управление обнаружением нового изделия завершено.
Выполняется управление автоматической регулировкой датчика TCR (калибровка).
Выполняется управление стабилизацией изображения.
Счетчик ресурса узла формирования изображения сбрасывается на ноль.
После выполнения вышеуказанного управления операция переходит к управлению обнаружением ресурса.
Результат обнаружения нового изделия записывается на плату резервной копии основного корпуса.
Счетчик ресурса доступен для узла формирования изображения каждого цвета. Значение счетчика записывается на плату резервной копии основного корпуса.
Режим отключения нового выпуска используется при временном использовании нового узла формирования изображения для выполнения процедур диагностики машины.
Управление обнаружением нового изделия не выполняется для узла формирования изображения при использовании режима отключения нового выпуска.
Режим отключения нового выпуска следует использовать только в целях диагностики.
Дополнительные сведения об эксплуатационных мерах предосторожности см. в разделе «Режим отключения нового выпуска».
- Конфигурация
- Привод
- Эксплуатация

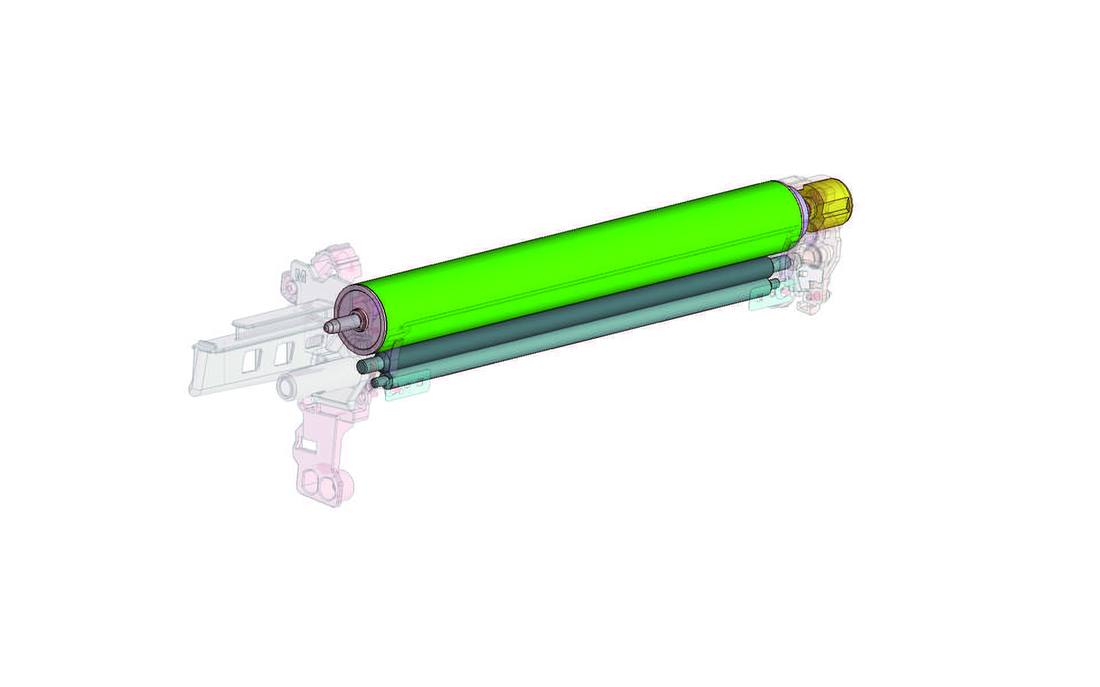

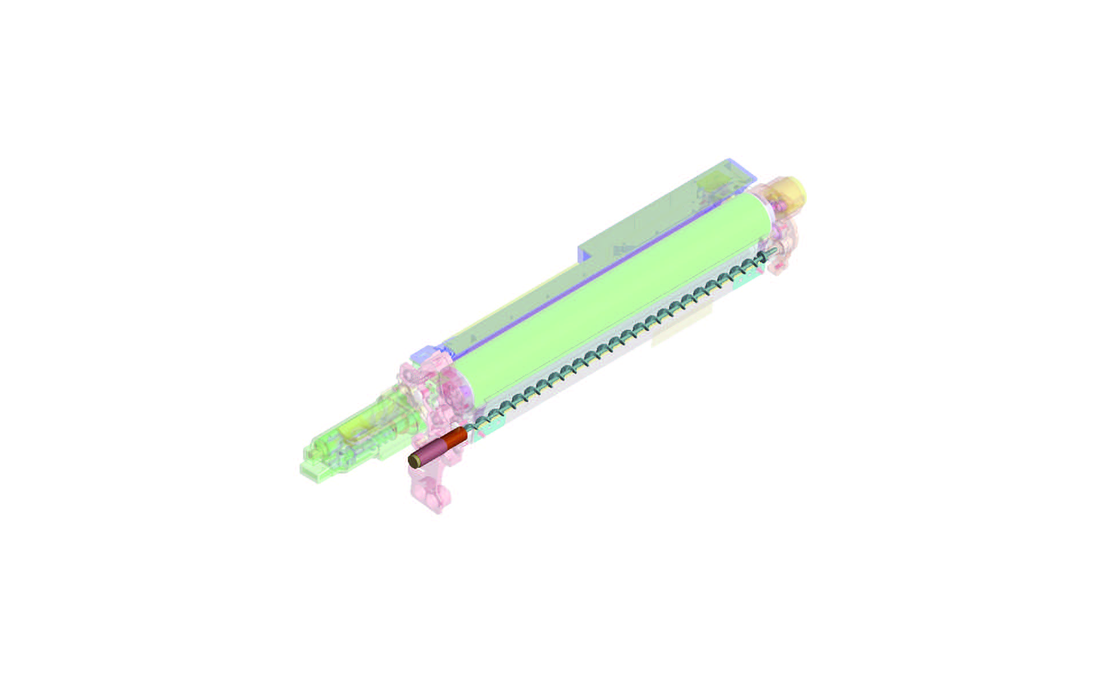

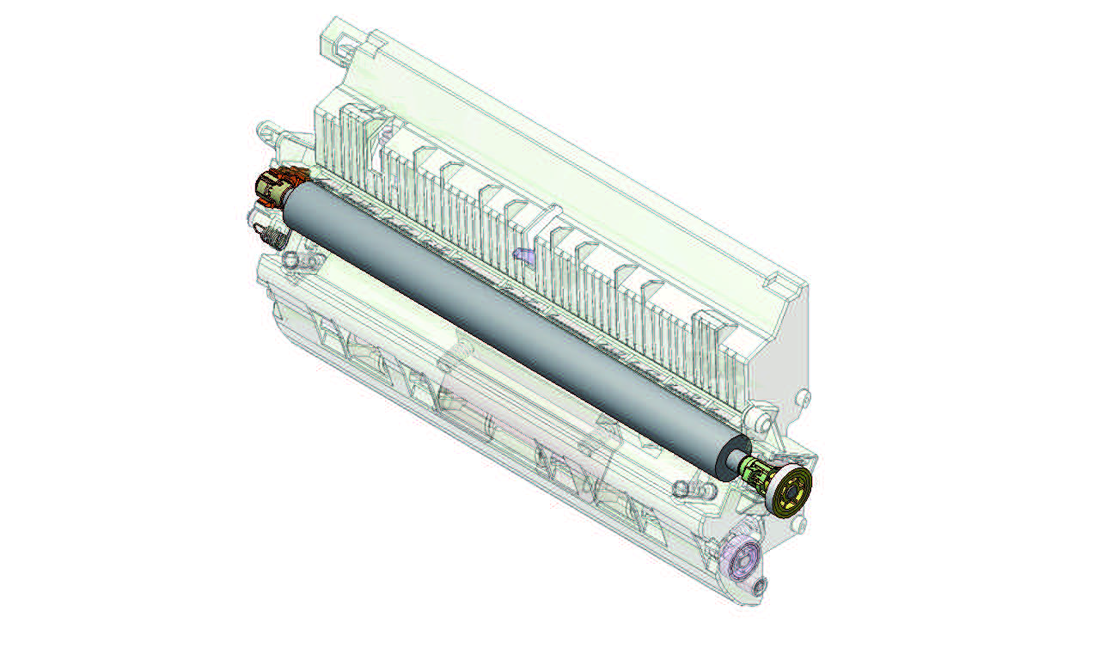

Прижимные ролики используются для зарядки фотопроводника.
По сравнению с зарядной проволокой ролик зарядки применяет более низкое напряжение и, таким образом, производит меньшее количество озона. Основной корпус поэтому не оснащен каким-либо озоновым фильтром.
Прижимной ролик приводится в движение следуя движению фотопроводника.
Ролик очистки удаляет тонер, прилипший к валику зарядки.
Чистящий ролик приводится в движение следуя движению прижимного ролика.
На прижимной ролик подается высокое отрицательное постоянное напряжение. Заряд разряжается на поверхность фотопроводника, становясь равномерно заряженным через прижимной ролик.
На клемму прижимного ролика каждого цвета подается напряжение зарядки коронотрона, поступающее от блока высокого напряжения.

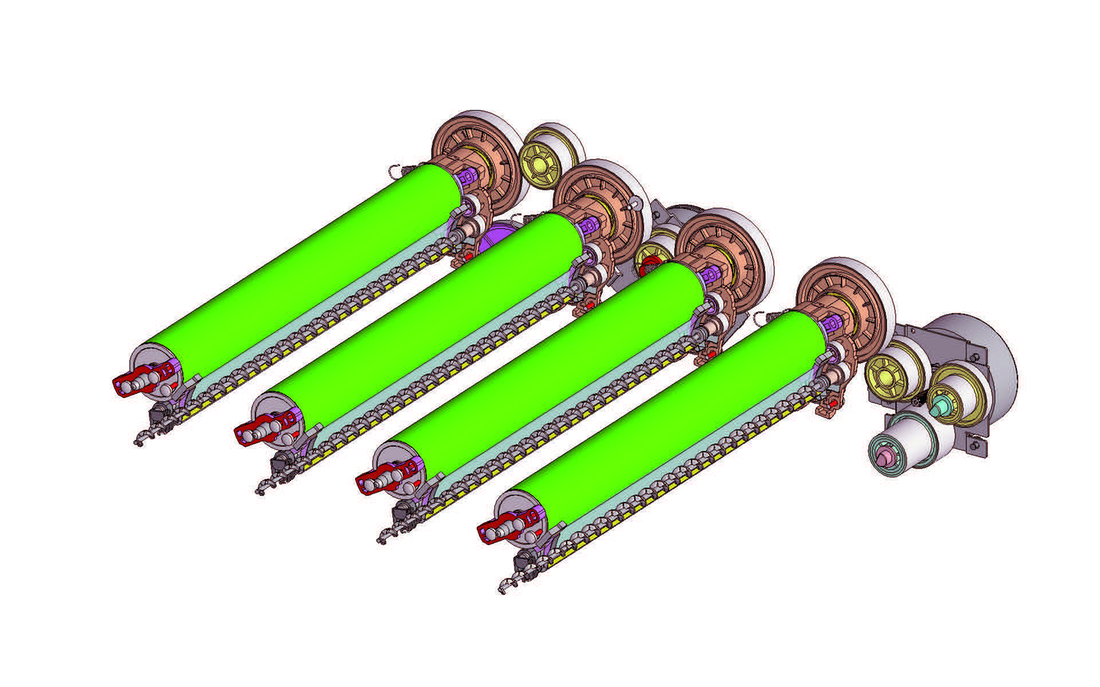

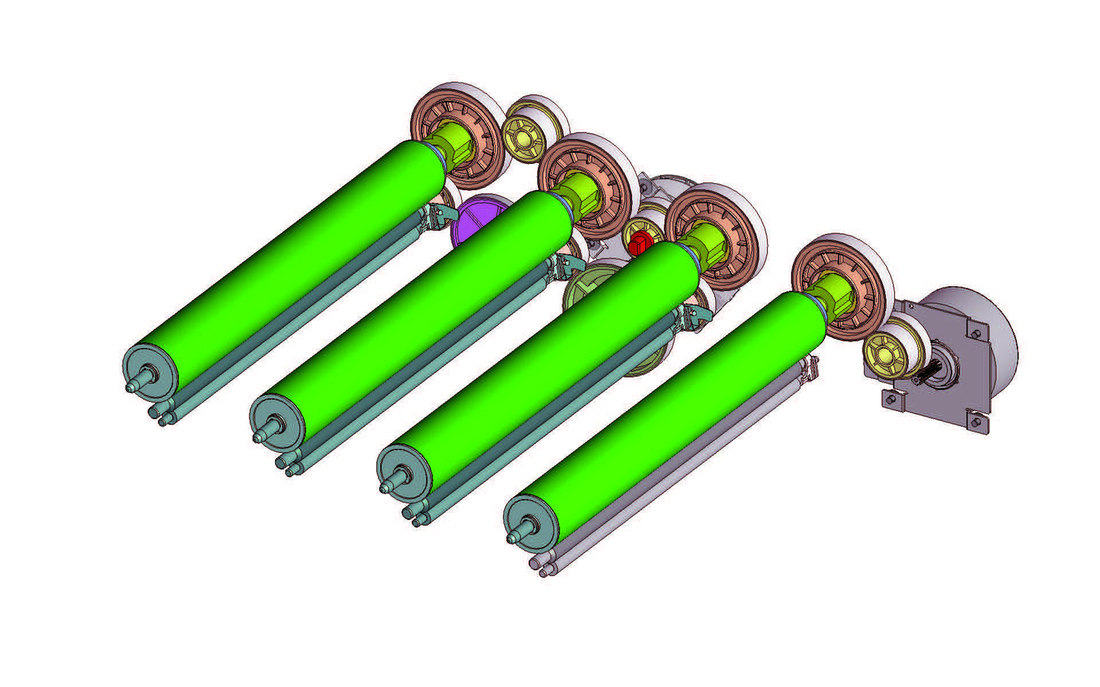

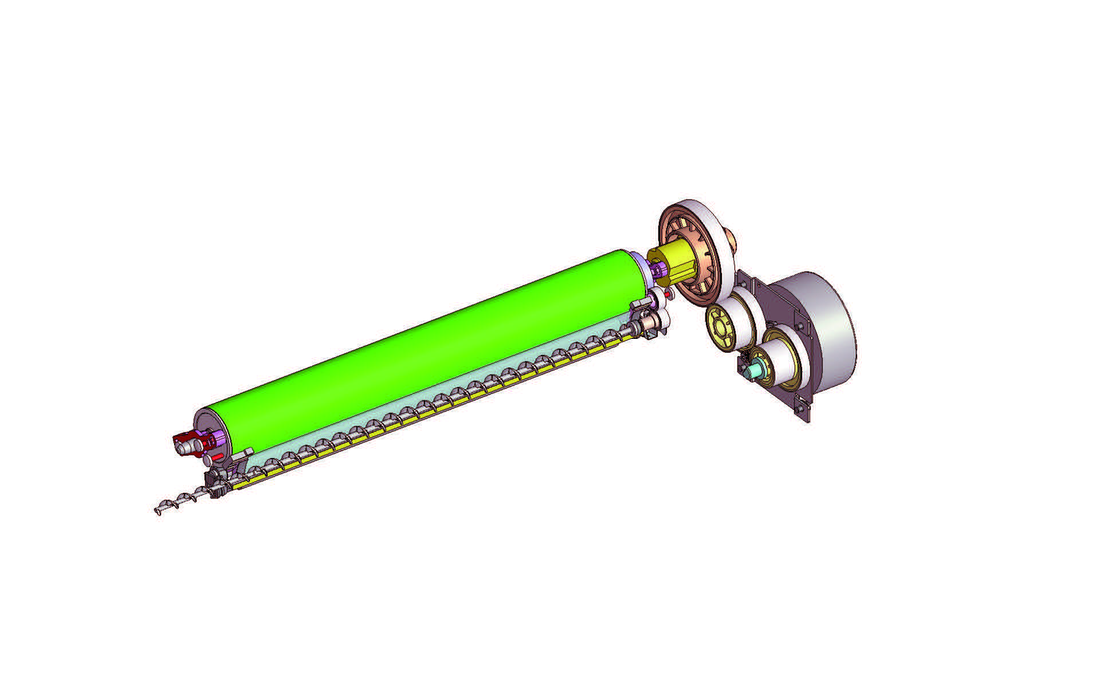

Два независимых двигателя фотопроводника (для цвета и черного) используются в механизме привода для подавления неправильной цветовой регистрации и неравномерного шага.
Главный двигатель приводит в движение фотопроводник/K.

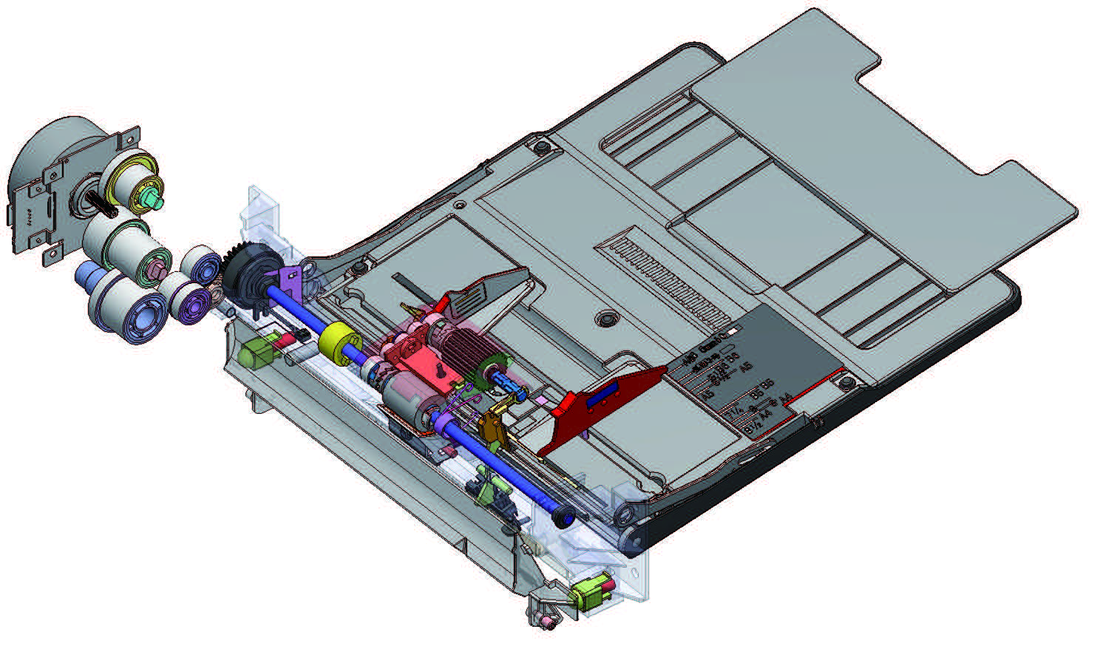

Главный двигатель — основной источник привода для ручной подачи обхода, подачи из лотка, ролика регистрации, передающего ремня и прочих узлов.
Привод передается на фотопроводник при введении в зацепление треугольного вала с соответствующей частью муфты.
- Конфигурация
- Привод
- Эксплуатация

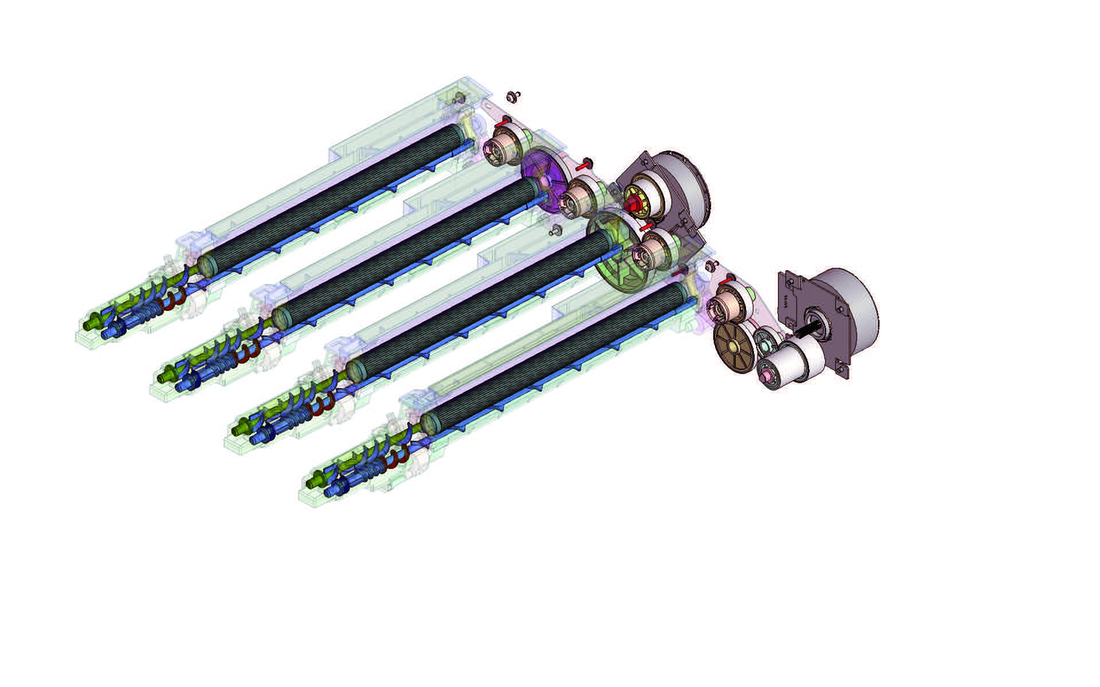

Фотопроводники/Y, M, C приводятся в движение двигателем цветного печатного барабана.
Привод передается на каждый из фотопроводников при введении в зацепление треугольного вала с соответствующей частью муфты.
Тонер-изображение на фотопроводнике передается на передающий ремень. (Первая передача) Часть тонер-изображения, которая не передана, остается на поверхности фотопроводника. Остаточный тонер счищается ракелем очистки.

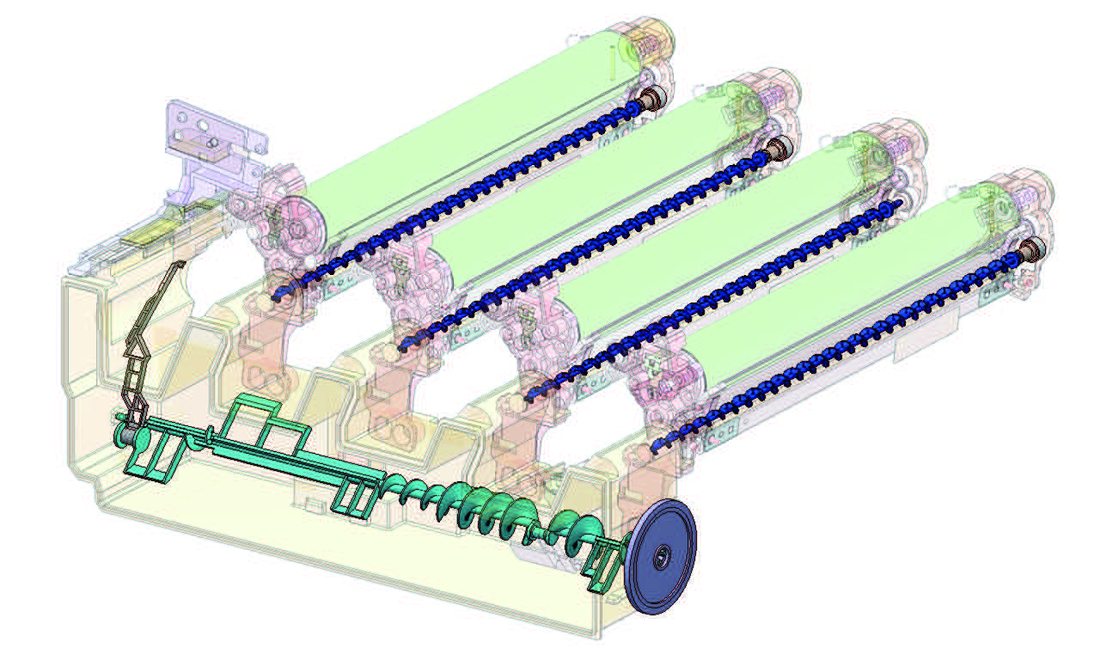

Тонер, счищенный с поверхности фотопроводника, транспортируется винтом сбора тонера к передней части машины. Он выгружается в контейнер отходящего тонера.
Ракель очистки прижимается к поверхности фотопроводника постоянно. Механизм отвода ракеля очистки не предусмотрен.
Ракель очистки счищает остаточный тонер с поверхности фотопроводника при его вращении.

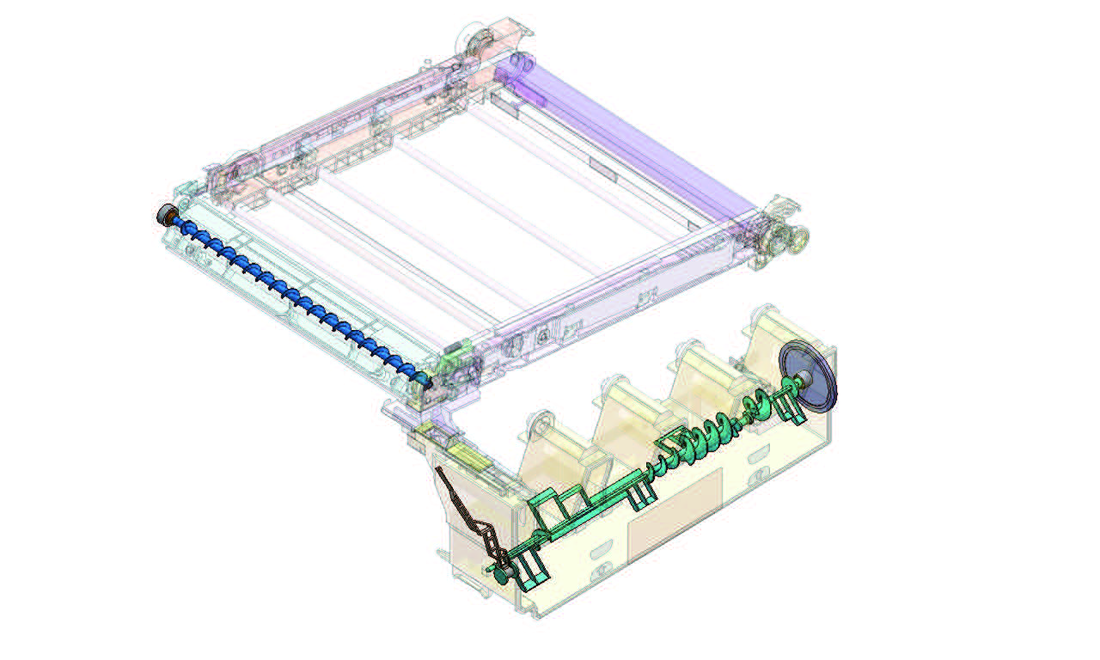

Винт сбора тонера транспортирует тонер, счищенный с поверхности фотопроводника.
При вращении винта сбора тонера тонер, счищенный с поверхности фотопроводника, транспортируется к передней части машины.
Тонер, доставленный к передней части машины, выгружается через отверстие сбора тонера в контейнер отходящего тонера.
Отверстие сбора тонера оснащено механизмом затвора. При установке контейнера отходящего тонера затвор отверстия сбора тонера открывается. Затвор закрывается при удалении контейнера отходящего тонера и предотвращает рассыпание тонера из отверстия сбора.
При вращении главного двигателя привод передается на ведущую шестерню проявки, которая приводит в движение ролик проявки/K.
При вращении двигателя цветного печатного барабана привод передается на каждую ведущую шестерню проявки, которая приводит в движение ролики проявки/Y/M/C.
- Конфигурация
- Привод
- Эксплуатация

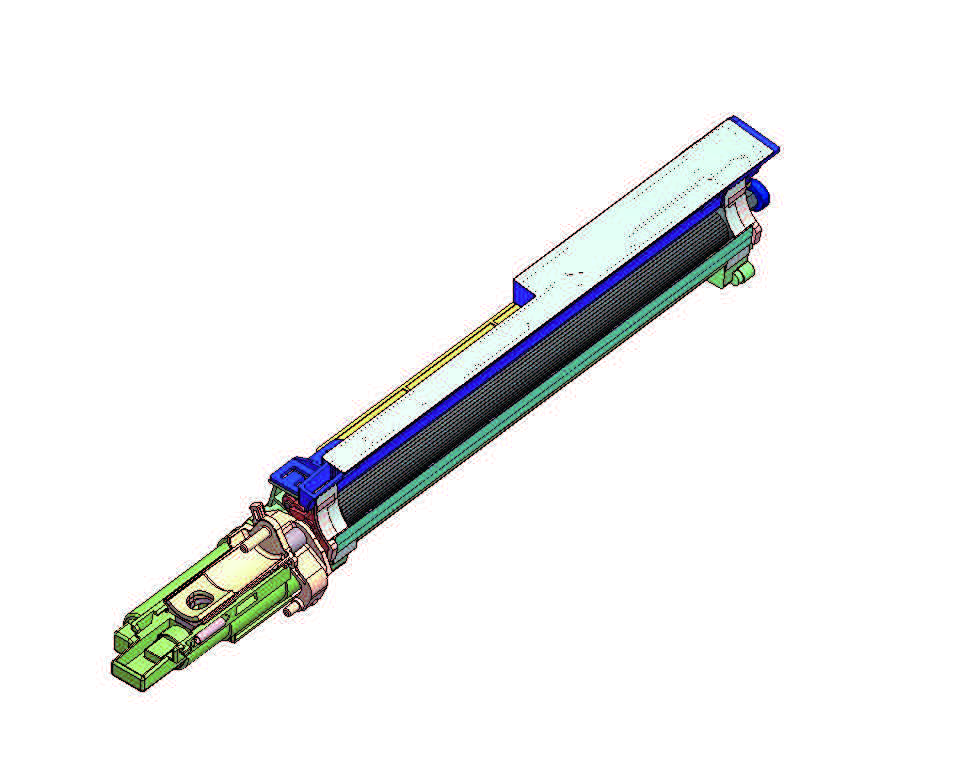

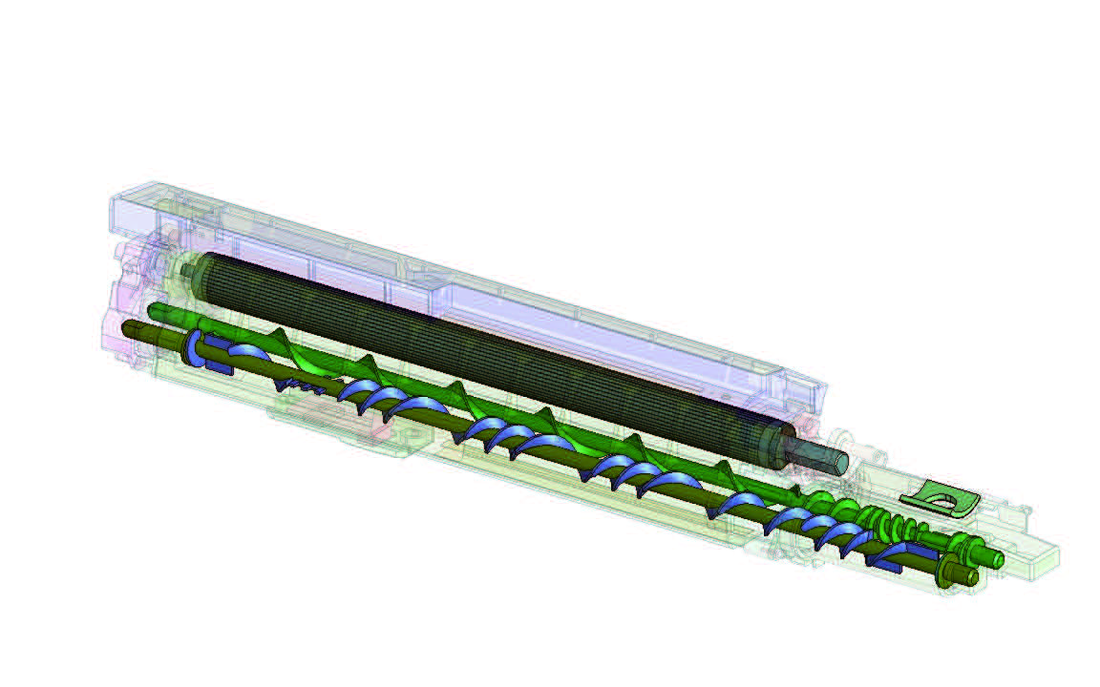

1. Тонер, пополняемый через отверстие пополнения тонера, расположенное на передней стороне машины, подается на винт подачи тонера 1.
2. Проявитель транспортируется к задней части узла, одновременно перемешиваясь и заряжаясь электростатически, винтом подачи тонера 1.
3. Датчик TCR, установленный на нижней стороне узла формирования изображения, определяет отношение тонера к носителю (T/C) в это время. Если отношение T/C
ниже предустановленного значения, производится пополнение тонера.
4. Проявитель, поданный к задней части узла проявки, далее транспортируется на винт подачи тонера 2.
5. Проявитель, поданный на винт подачи тонера 2, транспортируется на ролик проявки благодаря расположению магнитного полюса
6. Ракель регулировки затем управляет высотой щетки проявителя, обеспечивая выравнивание проявителя на ролике проявки.
7. Только тонер, содержащийся в проявителе, прилипает к электростатическому скрытому изображению на поверхности фотопроводника. Проявитель
который остается на ролике проявки, возвращается на винт подачи тонера 2 благодаря расположению магнитного полюса ролика проявки.
На ролик проявки подается напряжение смещения проявки (Vdc) для обеспечения адекватного количества тонера, притягиваемого на поверхность фотопроводника.
Кроме отрицательной DC составляющей, при проявке подается AC напряжение для облегчения притяжения тонера к поверхности фотопроводника. Эта AC составляющая подается только во время проявки. В остальное время подается только DC (-) Vdc.
Напряжение смещения проявки (Vdc) подается из высоковольтного блока.
Напряжение смещения проявки, поступающее из высоковольтного блока, подается на ролик проявки каждого цвета тонера через токопроводящий подшипник.
Параметр "Grad/Dev AC Bias V" может быть изменен путем изменения настройки "Imaging Process Adjustment / Grad/Dev AC Bias V Selection" в режиме сервиса. Это обеспечивает производительность проявки, соответствующую различным условиям окружающей среды пользователя.
Включение "Grad/Dev AC Bias V Selection" позволяет уменьшить "Grad/Dev AC Bias V" до значения напряжения ниже обычного установленного значения.
При установке обычного значения для "Grad/Dev AC Bias V" в условиях низкого атмосферного давления, таких как большие высоты, может произойти утечка, что приведет к белым точкам. Утечку и, следовательно, белые точки на изображении можно предотвратить, снизив "Grad/Dev AC Bias V".
Подробнее о режиме сервиса см. "Grad/Dev AC Bias V Selection".
Лист предотвращения рассеивания тонера установлен в области вокруг ролика проявки, предотвращая рассеивание тонера.
Отверстие пополнения тонера оснащено затвором, предотвращающим рассыпание тонера при удалении узла формирования изображения из основного корпуса.
Затвор отверстия пополнения тонера открывается и закрывается в соответствии с операцией картриджа тонера при его удалении и переустановке.
Датчик TCR установлен на нижней стороне каждого из разделов проявки. Датчик TCR для C, M, Y и K является бесконтактным магнитного типа. Каждый из этих датчиков определяет отношение тонера к носителю (T/C) проявителя. Показание используется для определения количества поступаемого тонера.
Автоматическая регулировка (калибровка) каждого из этих датчиков TCR производится только при установке нового узла формирования изображения в машину.
Автоматическая регулировка датчиков TCR не может быть выполнена по вашему усмотрению.
Целевое отношение T/C составляет 6,5 ± 1,5%.
Магнитная проницаемость (плотность порошка) носителя в проявителе измеряется для определения T/C.
Датчик TCR интегрирован с узлом формирования изображения. При необходимости замены датчика TCR на новый должен быть заменен весь узел формирования изображения.
Для пополнения тонера в блок формирования изображения см. Контроль пополнения тонера.
Замена проявителя обеспечивает стабилизированное качество изображения на длительный период.
Картридж тонера заполнен тонером и небольшим процентом носителя.
Свежий носитель подается вместе с тонером в блок проявления.
Когда проявитель (тонер + носитель) циркулирует в камере проявления, избыточный проявитель в блоке проявления сбрасывается в контейнер отработанного тонера.
Замена проявителя предотвращает деградацию проявителя и обеспечивает стабилизированное качество изображения на длительный период.

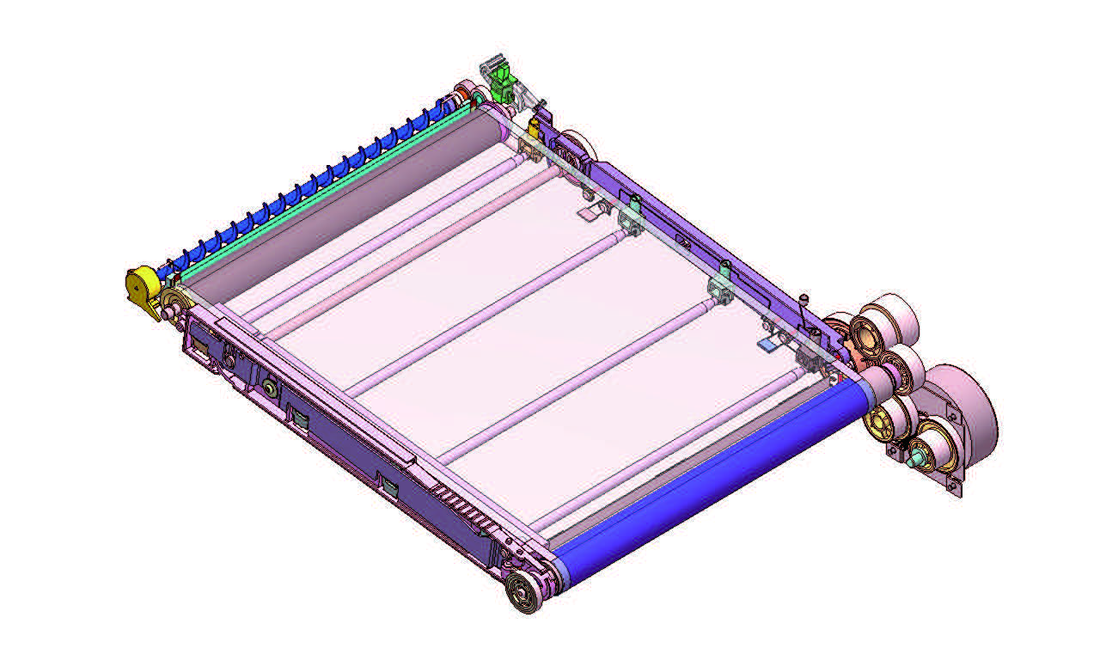

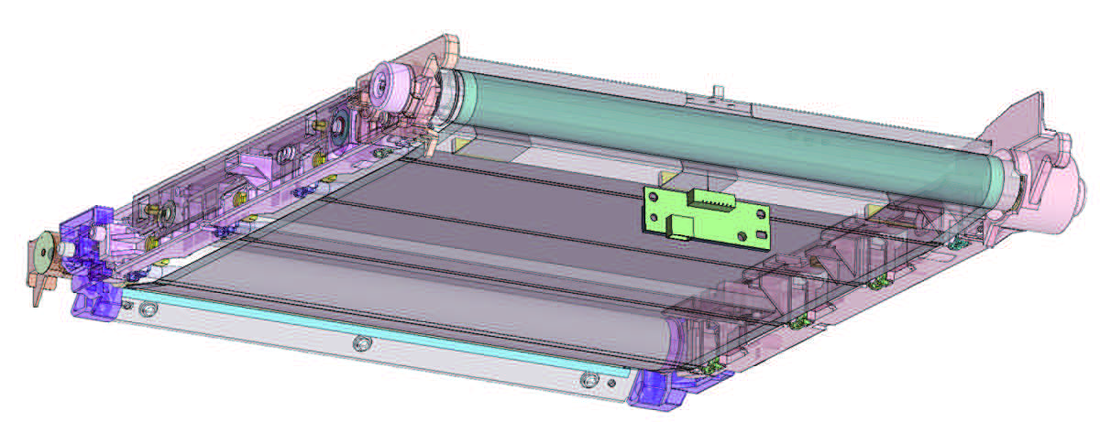

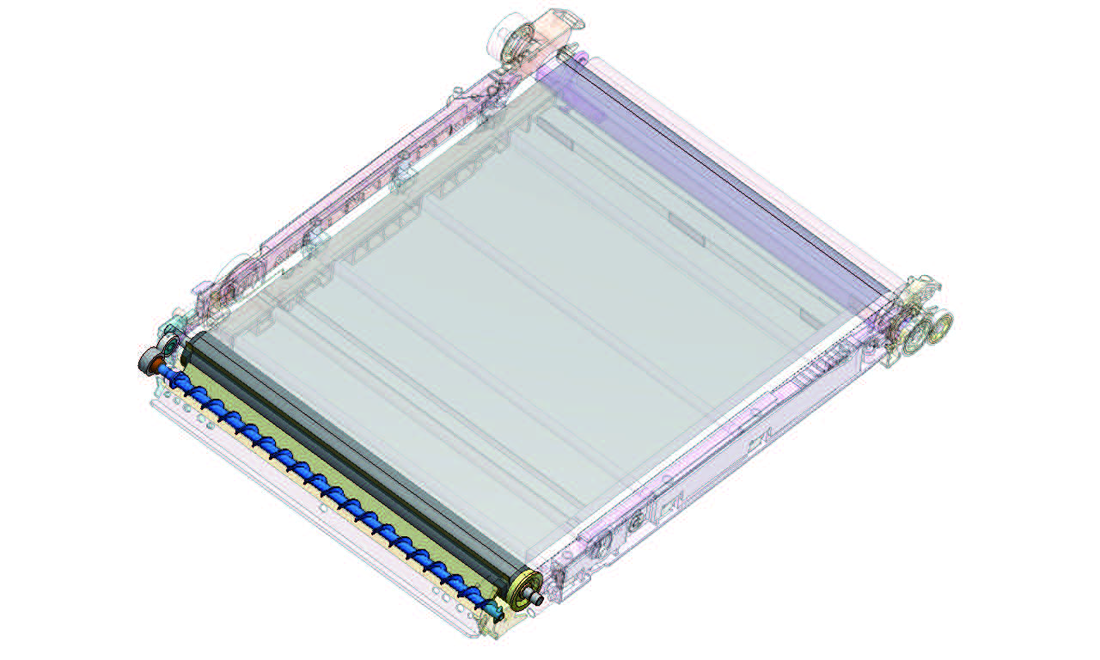

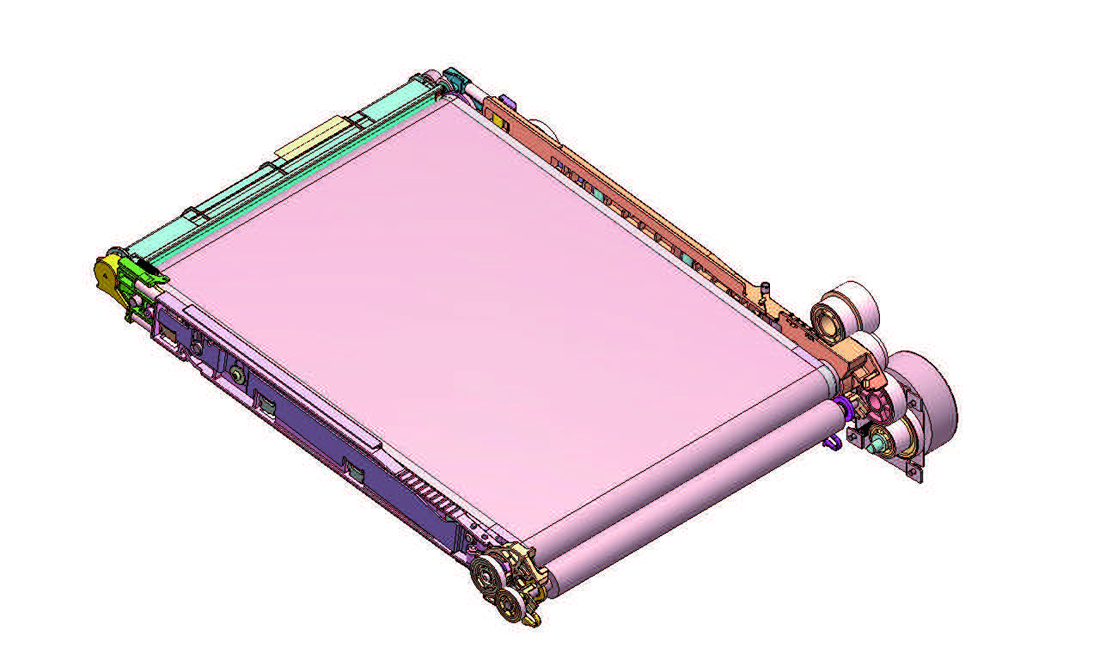

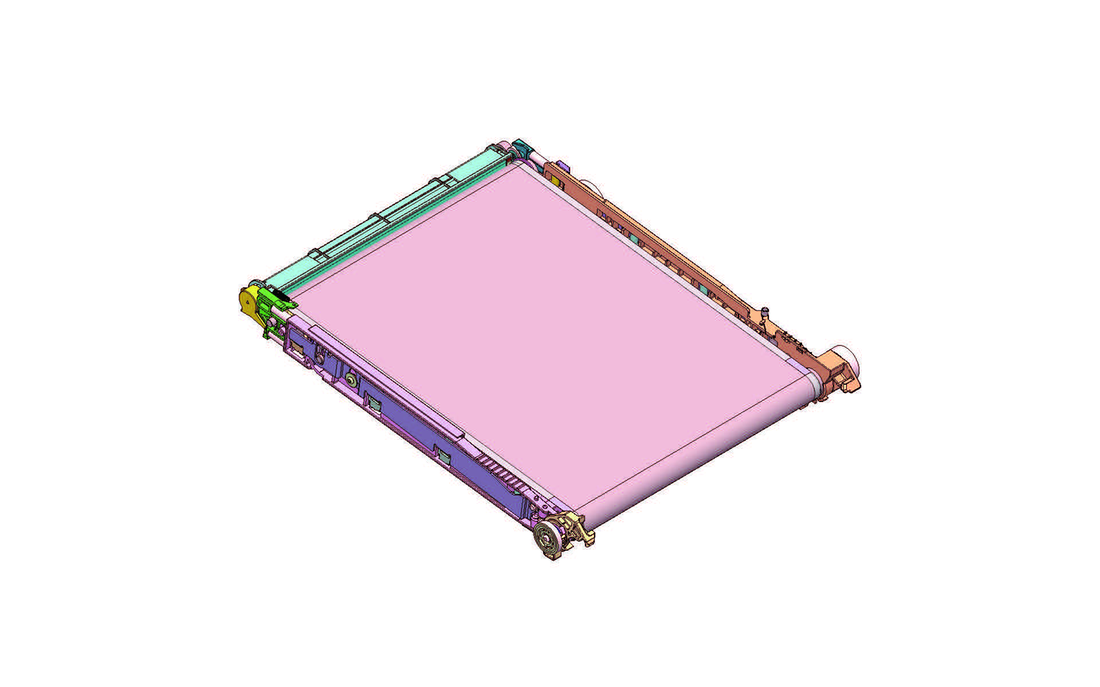

Приводной ролик ремня передачи приводится в движение силой главного двигателя (main motor).
Вращение ремня передачи заставляет ведомый ролик ремня передачи вращаться. Приводная передаточная шестерня (gear), расположенная на ведомом ролике ремня передачи, приводит во вращение шнек сбора отработанного тонера механизма очистки.
- Привод ремня передачи

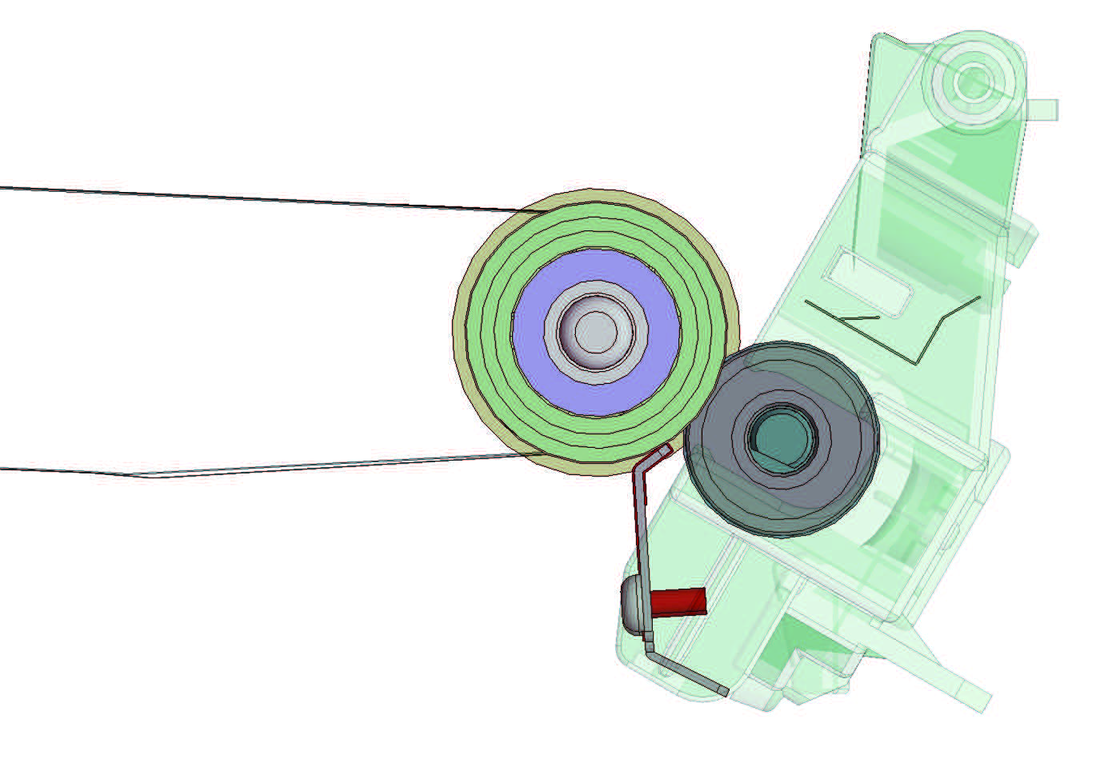

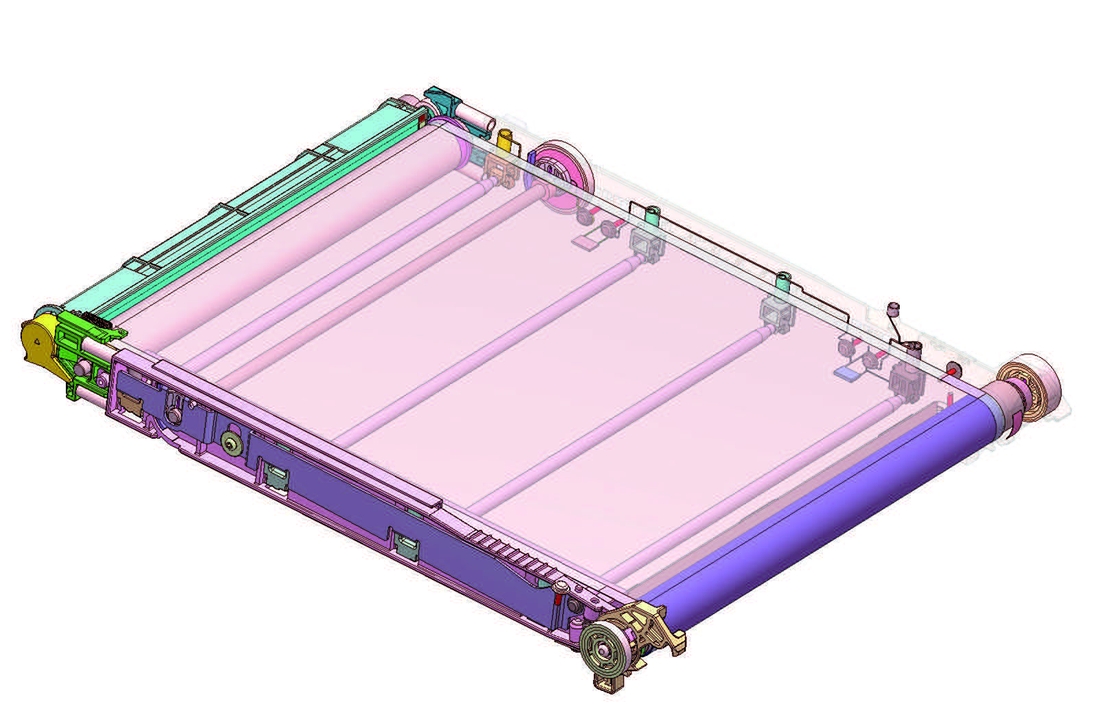

Механизм прижима оснащен для прижатия первых роликов передачи (Y, M, C) к внутренней стороне ремня передачи при первой передаче.
Первый ролик передачи (K) не имеет механизма отвода прижима. Первый ролик передачи (K) всегда прижимает ремень передачи к печатному барабану (PC drum) (K).
Вращение цветного двигателя передается к кулачку (cam) прижима через муфту (clutch) первого прижима передачи.
Вращение кулачка (cam) прижима перемещает вверх и вниз пластину скольжения.
Движение вверх/вниз пластины скольжения приводит к тому, что рычаг (lever) привода первого ролика передачи поворачивается. Вращение рычага (lever) привода первого ролика передачи опускает первый ролик передачи (Y, M, C), так чтобы ремень передачи прижимался к фотопроводнику.
Когда пластина скольжения переходит в положение прижима, рычаг (lever) определения прижима/отвода поворачивается, чтобы отключить переключатель (switch) первого прижима передачи.
Кулачок (cam) прекращает вращение и пластина скольжения останавливается.
Первый ролик передачи (Y, M, C) остается в состоянии прижима.
Для продления срока службы печатного барабана (PC drum) (Y, M, C) ремень передачи отводится от цветного печатного барабана (PC drum) в режиме черного.
В режиме черного первый ролик передачи (Y, M, C) отводится и блоки формирования цветного изображения останавливаются.
Первый ролик передачи (K) прижимается к печатному барабану (PC drum) все время как в режиме черного, так и в режиме цвета.
В режиме черного ролик (roller) передачи (Y, M, C) находится там, где фотопроводник (Y, M, C) выходит из ремня передачи, а ролик (roller) передачи (K) — там, где фотопроводник (K) прижимается к ремню передачи. Это позволяет фотопроводнику (Y, M, C) прекратить вращение в этом режиме.
- Управление первым роликом передачи
- Управление прижимом/отводом по режиму печати

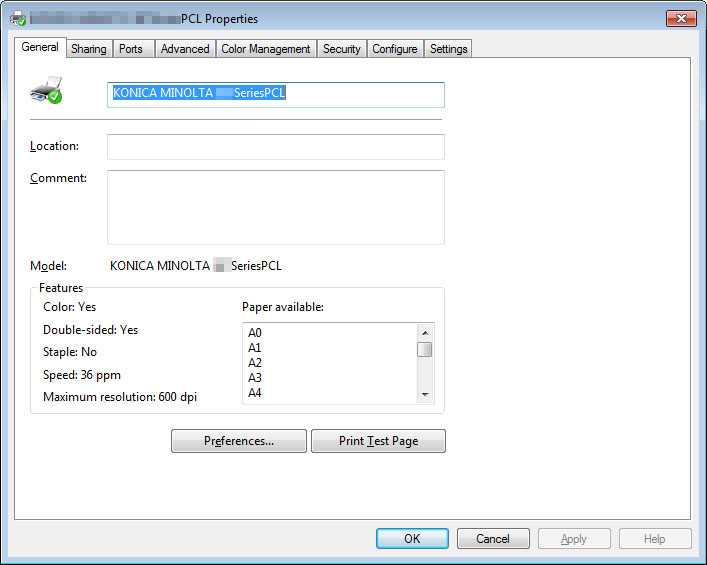

При выполнении задания печати можно выбрать требуемый режим из драйвера принтера. (Установка по умолчанию: Автоматический выбор цвета) Режим автоматического цвета называется режимом ACS (Автоматический выбор цвета).
В режиме ACS аппарат анализирует данные изображения оригинала, чтобы определить, цветное ли изображение или черное.
Определив, что оригинал цветной, аппарат прижимает первый ролик передачи и выполняет задание цветной печати.
Определив, что оригинал черный, аппарат отводит первый ролик передачи и выполняет задание черной печати.
Количество листов непрерывной серии черных оригиналов подсчитывается при переходе с цветных оригиналов на черные оригиналы.
Прижим первого ролика передачи управляется в соответствии с количеством листов непрерывной серии черных оригиналов во время многократного цикла печати, тем самым достигаются как высокая производительность печати, так и продленный срок службы расходных материалов.
Управление первым роликом передачи в режиме ACS выполняется только при копировании с выбором Автоцвет на панели управления.
Оно не выполняется при выборе Полный цвет, Черный, 2 цвета или Одиночный цвет.
Управление выполняется для ПК-печати только если цикл печати запущен с выбранным Автоцветом на экране драйвера принтера. Оно не выполняется при выборе Полный цвет или Оттенки серого.
Первый ролик передачи (Y, M, C) находится в положении прижима (режим цвета) в его исходном состоянии.
Управление ACS начинает подсчет количества копий черного оригинала при переключении с цветного оригинала на черный оригинал.
Черная печать начнется в режиме цвета. (с первым роликом передачи (Y/M/C) в состоянии прижима) Проявление или передача не происходит с блоком формирования цветного изображения (Y, M, C), но, поскольку ремень передачи прижимается, печатный барабан (PC drum) и ролик (roller) проявления вращаются при вращении ремня передачи. Преимущество при прижиме первого ролика передачи (Y, M, C) в том, что время потерь, вызванное отводом первого ролика передачи, может быть снижено относительно производительности печати.
Черная печать начнется когда режим цвета завершен и первый ролик передачи (Y/M/C) отведен для переключения в режим черного. Преимущество при отводе первого ролика передачи в том, что шанс износа блока формирования цветного изображения (Y, M, C) в результате бесполезного вращения может быть снижен.
Изменяя установку переключателя DIP прошивки двигателя (engine FW dip SW), вы можете изменить управление прижимом первых роликов передачи в режиме ACS.
Для пользователей, которые в основном производят черные отпечатки, при выборе 1 первый ролик передачи (Y, M, C) может находиться в положении отвода более часто, что помогает снизить износ фотопроводников, вызванный ненужным вращением блоков формирования цветного изображения. Недостаток этой установки в том, что время первого отпечатка становится дольше для цветной печати, поскольку первый ролик передачи (Y, M, C) перемещается из режима цвета в режим черного. В зависимости от условий может произойти снижение производительности многократного цикла печати.
Для передачи изображения тонера, сформированного на поверхности фотопроводника, на ремень передачи, передаточный ток, подаваемый из блока высокого напряжения, подается на первый ролик передачи каждого цвета.
Часть изображения тонера остается на поверхности ремня передачи после второй передачи. На ремне передачи предусмотрена очищающая лезвие (blade). Она функционирует для удаления остаточного тонера (отработанный тонер).
- 1-е управление передачей
- Очистка ремня передачи
Очистной нож фиксированного типа постоянно прижимается к поверхности ремня передачи. Механизм втягивания очистного ножа не предусмотрен.
Отработанный тонер с поверхности ремня передачи соскабливается при его вращении.
Вращение винта сбора тонера перемещает отработанный тонер, соскобленный с поверхности ремня передачи, в переднюю часть машины.
Установлено лезвие для предотвращения слеживания тонера. Оно предотвращает слеживание отработанного тонера в секции винта сбора тонера.
Отработанный тонер выводится через порт сбора тонера в контейнер отработанного тонера.
Отработанный тонер утилизируется путем замены заполненного контейнера отработанного тонера новым и утилизации использованного контейнера.
Механизм затвора предусмотрен для предотвращения пролива отработанного тонера из отверстия выпуска отработанного тонера при снятии и переустановке блока ленты передачи.
Затвор установлен на блоке ленты передачи. При снятии блока ленты передачи отверстие выпуска отработанного тонера автоматически закрывается.
Ремень передачи ненадолго вращается в обратном направлении, а затем в прямом для удаления инородных предметов (пыли, тонера и т.д.), застрявших между ремнем передачи и кромкой очистного ножа.
Управление обратным вращением предусмотрено по окончании каждого задания печати.
- Механизм затвора портала вывода тонера
- Управление удалением инородных предметов из очистного ножа
Узел ремня передачи не оснащен механизмом обнаружения новых деталей. При замене ремня передачи на новый необходимо выполнить «New Release» в разделе «Counter / Life» режима Service Mode. Подробные процедуры см. в «New Release».
Для передачи изображения тонера, сформированного на ремне передачи, на бумагу от высоковольтного блока подается напряжение 2-й передачи на ролик 2-й передачи.
- Обнаружение нового ремня передачи
- Управление 2-й передачей
Сопротивление ролика 2-й передачи изменяется при изменении условий окружающей среды, износе и других факторах. Для поддержания оптимального выходного напряжения через ролик 2-й передачи пропускается фиксированный ток, и обнаруживается выходное напряжение. Надлежащее напряжение 2-й передачи определяется на основе измеренного напряжения и другой информации, такой как «тип используемой бумаги», «температура и влажность», «цветной или черный режим» и «односторонняя/двусторонняя».
В данной машине ролик 2-й передачи не имеет механизма втягивания, поэтому ремень передачи и ролик 2-й передачи постоянно прижимаются друг к другу.
Во время управления стабилизацией изображения на поверхности ремня передачи формируется изображение тонера для целей регулировки. Поэтому на ролик 2-й передачи во время управления стабилизацией изображения подается отрицательное напряжение. Таким образом, количество тонера, прилипающего к ролику 2-й передачи, снижается.
В данной машине ролик 2-й передачи не имеет механизма втягивания, поэтому ремень передачи и ролик 2-й передачи постоянно прижимаются друг к другу.
Если новый ролик 2-й передачи, заменивший старый, оставить неиспользуемым в течение длительного времени, содержащееся в нем вещество прилипает к поверхности ремня передачи, что может привести к шумам на печатном изображении.
Для нанесения тонера учитывается меньше заметный желтый тонер с учетом обратного отпечатка.
Управление выполняется при обнулении счетчика ресурса ролика 2-й передачи в режиме Service Mode.
Очистной нож затем соскабливает тонер с поверхности ремня передачи.
Для нейтрализации остаточного потенциала на бумаге, прошедшей процесс 2-й передачи, на направляющей пластине после ролика 2-й передачи установлена игла нейтрализации заряда. Смолистый направитель предотвращает прямой контакт электрода с бумагой.
Остаточный потенциал, нейтрализованный иглой нейтрализации заряда, заземляется через проводящую пластину.
- Управление нанесением тонера на ролик 2-й передачи
- Очистка ролика 2-й передачи
- Управление разделением бумаги
Ролик 2-й передачи (далее именуемый «ролик передачи») не оснащен механизмом обнаружения новых деталей. При замене ролика передачи на новый необходимо выполнить «New Release» раздела «Transfer Roller Unit» в разделе «Counter/ Life» режима Service Mode.
- Обнаружение нового ролика 2-й передачи
- Поток отработанного тонера в секции модуля формирования изображения
1. Тонер, соскобленный очистным ножом в модуле формирования изображения, транспортируется на порт вывода отработанного тонера путем сбора отработанного тонера
2. Транспортированный тонер накапливается в контейнере отработанного тонера.
- Путь сбора отработанного проявителя из модуля формирования изображения/K (секция разработки)
- Поток отработанного тонера в секции узла ремня передачи/2-й секции передачи
1. Тонер, соскобленный очистным ножом, установленным в узле ремня передачи, собирается на портал вывода тонера узла ремня передачи
винтом сбора отработанного тонера.
2. Собранный отработанный тонер транспортируется в контейнер отработанного тонера лопастью перемешивания отработанного тонера из портала сбора тонера, который находится
в центре узла ремня переноса.
Датчик установки контейнера отработанного тонера обнаруживает условие монтажа контейнера отработанного тонера. Он предотвращает работу машины без установленного контейнера отработанного тонера.
При снятии контейнера отработанного тонера датчик установки контейнера отработанного тонера разблокируется, что приводит к определению машиной отсутствия контейнера отработанного тонера.
Машина, определив, что бутыль отработанного тонера еще не установлена, запрещает инициирование нового цикла печати.
При установке бутыли отработанного тонера датчик установки бутыли отработанного тонера блокируется, что позволяет машине определить установку бутыли отработанного тонера на место.
Машина, определив установку бутыли отработанного тонера на место, сбрасывает индикатор неустановленной бутыли отработанного тонера, разрешая инициирование нового цикла печати.
Датчик почти полной бутыли отработанного тонера на передней стороне используется для определения количества накопленного отработанного тонера в бутыли отработанного тонера.
Винт сбора тонера в бутыли отработанного тонера доставляет отработанный тонер из бутыли в центральную часть бутыли.
В центральной части бутыли отработанного тонера предусмотрено окно обнаружения для определения состояния почти полной бутыли отработанного тонера.
Когда отработанный тонер, доставленный в центральную часть бутыли, превышает заданную высоту, отработанный тонер переливается через секцию обнаружения состояния почти полной бутыли отработанного тонера.
Состояние почти полной бутыли отработанного тонера определяется, когда накопленный отработанный тонер в секции обнаружения полной бутыли отработанного тонера блокирует датчик полной бутыли отработанного тонера в течение заданного времени или дольше и напечатано заданное количество страниц.
Управление обнаружением почти полной бутыли отработанного тонера выполняется при любом из следующих условий:
- Механизм обнаружения положения бутыли отработанного тонера
- Обнаружение полноты бутыли отработанного тонера
При обнаружении состояния почти полной бутыли отработанного тонера счетчик обнаружения полноты бутыли отработанного тонера увеличивается в соответствии с информацией о плотности изображения при каждом последующем задании печати.
Когда счетчик обнаружения полноты бутыли отработанного тонера достигает пороговое значение, машина определяет наличие условия полноты бутыли отработанного тонера.
Управление обнаружением полноты бутыли отработанного тонера выполняется при любом из следующих условий:
Количество напечатанных страниц представляет значение, рассчитанное на основе потребления тонера, записанного при использовании машины в режиме стандартного задания. Оно варьируется в зависимости от способа использования машины пользователем.
Бутыль отработанного тонера не оснащена механизмом обнаружения новых изделий. Обнаружение датчиком почти полной бутыли отработанного тонера используется для определения новой коробки отработанного тонера.
При появлении индикатора полноты бутыли отработанного тонера существующая бутыль отработанного тонера заменяется на новую. Когда датчик почти полной бутыли отработанного тонера остается разблокированным в течение заданного периода времени или дольше, машина определяет восстановление нормального состояния (старая коробка отработанного тонера заменяется на новую).
Определив установку новой коробки отработанного тонера, машина сбрасывает индикатор полноты бутыли отработанного тонера, разрешая инициирование нового цикла печати.
Управление обнаружением полноты бутыли отработанного тонера выполняется при любом из следующих условий:

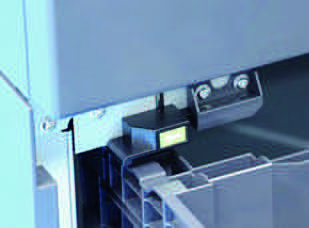

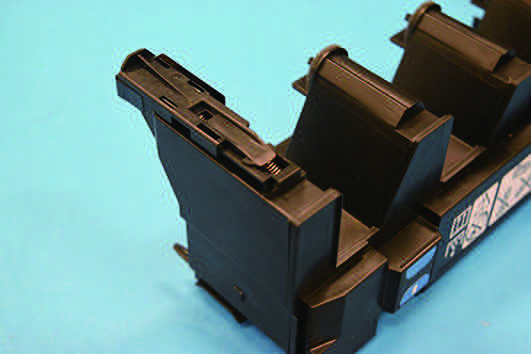

Порт сбора тонера узла ремня передачи оснащен защитной шторкой от проливания отработанного тонера, предотвращающей проливание отработанного тонера, транспортируемого с ремня передачи, при извлечении или переустановке бутыли отработанного тонера.
При вставке бутыли отработанного тонера в позицию монтажа шторка в порте сбора тонера бутыли отработанного тонера нажимается, открывая порт сбора тонера.
При извлечении бутыли отработанного тонера пружина шторки закрывает шторку в порте сбора тонера.
- Обнаружение нового изделия бутыли отработанного тонера
- Защитная шторка от проливания отработанного тонера

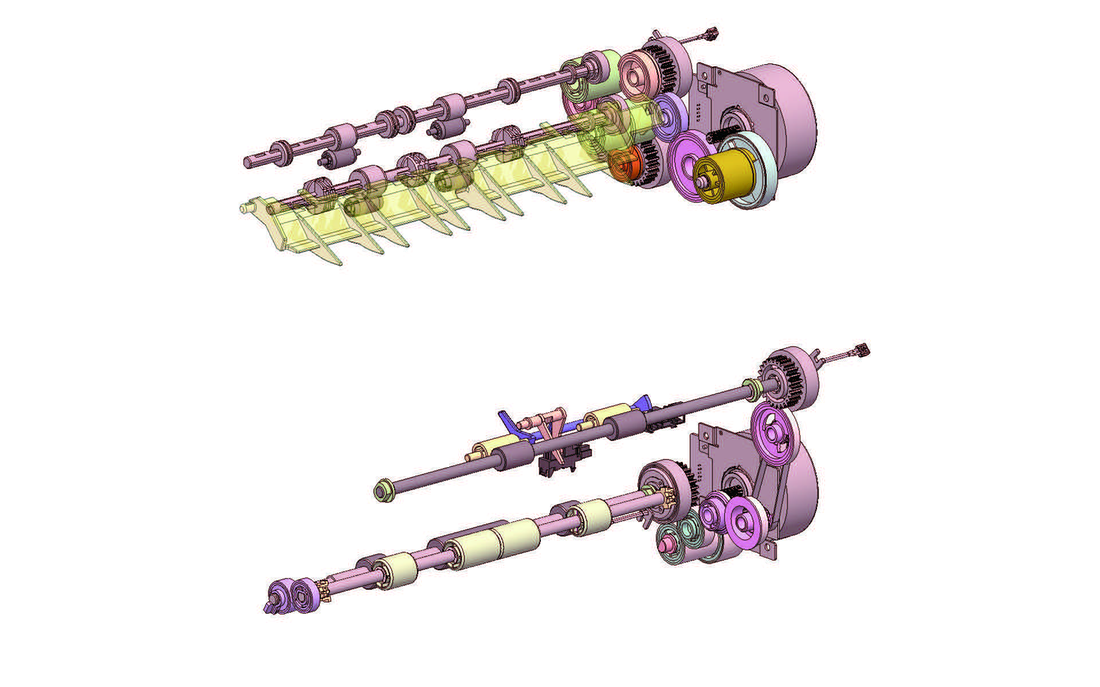

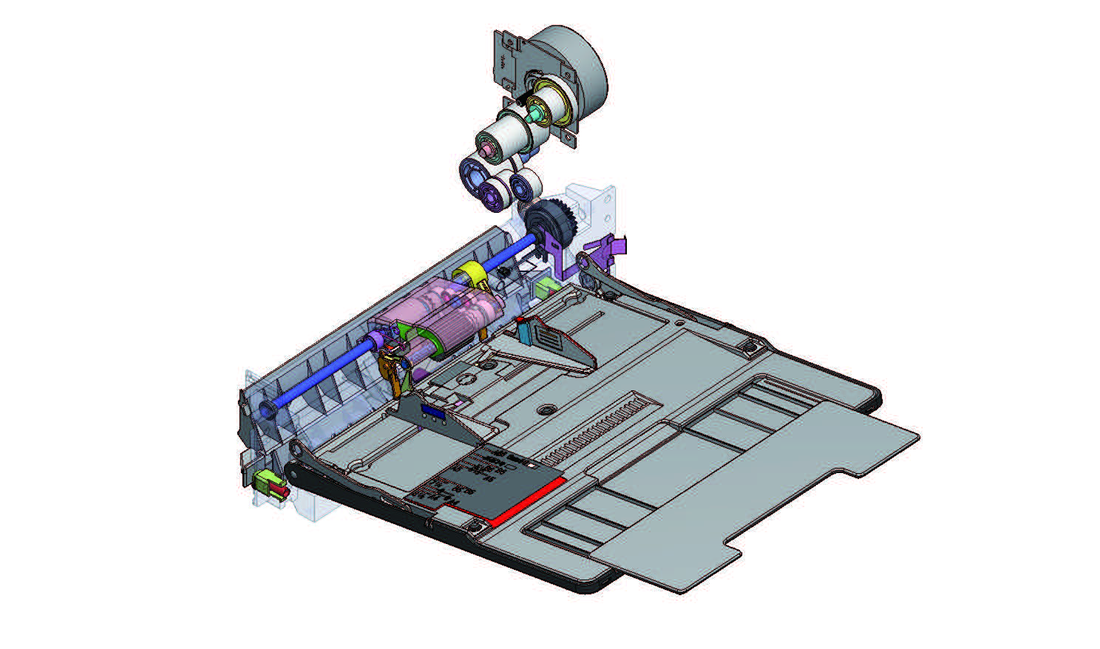

Вращение главного двигателя передается на ролик подачи ручного лотка обхода через муфту подачи ручной бумаги, вращая ролик.
Вал вращения рычага качания, установленного на одном валу с роликом подачи ручного лотка обхода, вращается так, чтобы ролик захвата обхода опустился в позицию подачи.
Ролик захвата обхода вращается приводной шестерней, подавая бумагу на ролик подачи ручного лотка обхода.
- Управление подачей бумаги
Состояние пустого лотка обнаруживается, когда актуатор датчика пустого лотка блокирует датчик пустого лотка.
Механизм обнаружения состояния почти пустого лотка не предусмотрен.
- Управление обнаружением состояния пустого лотка

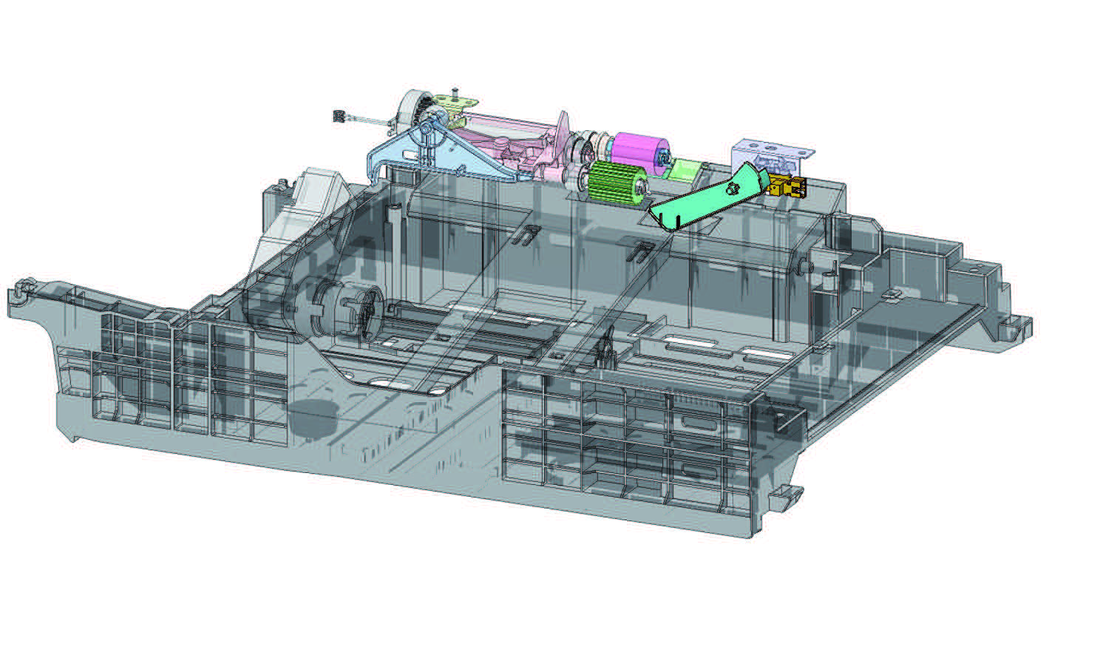

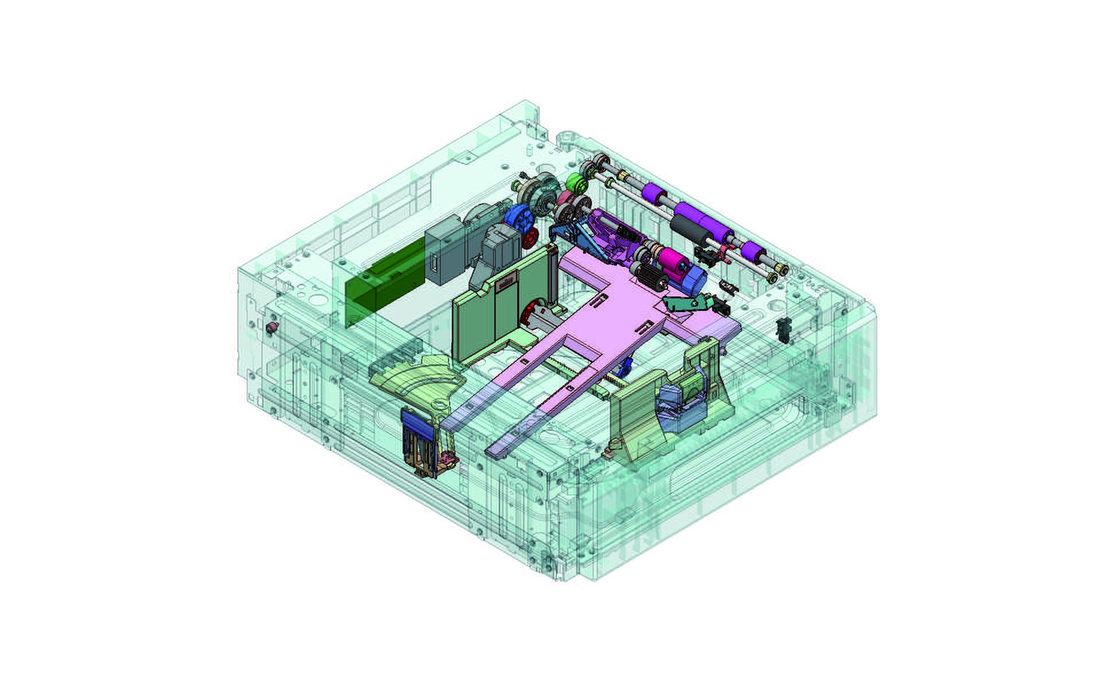

Лотки 1 и 2 управляются одной процедурой управления.

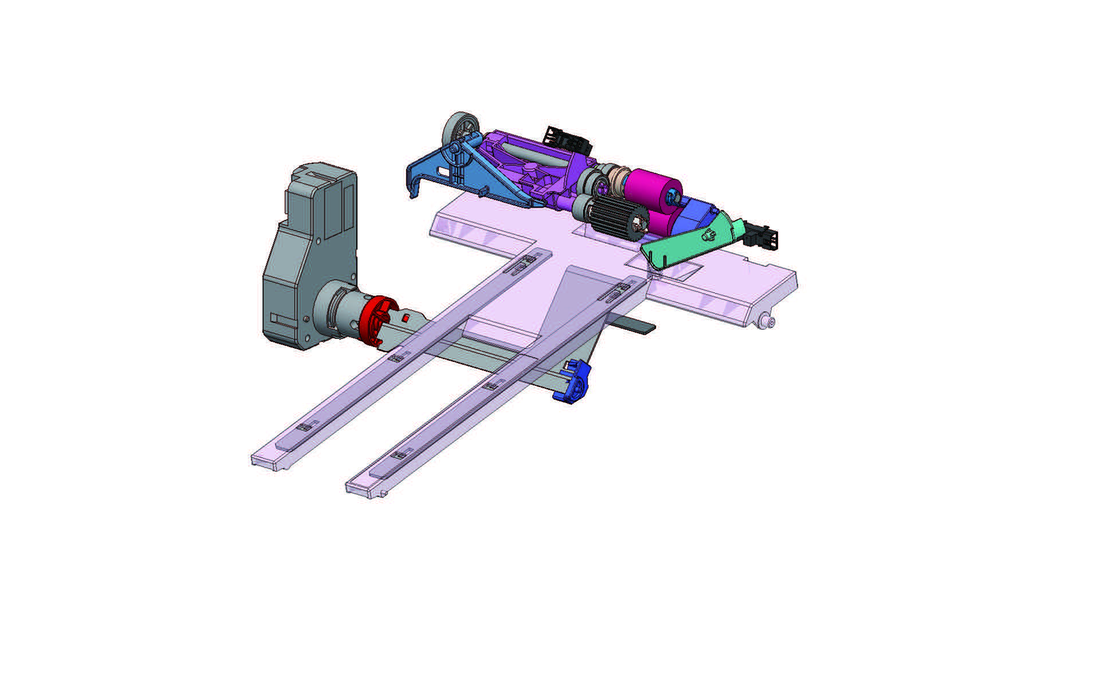

- Управление поднятием/опусканием

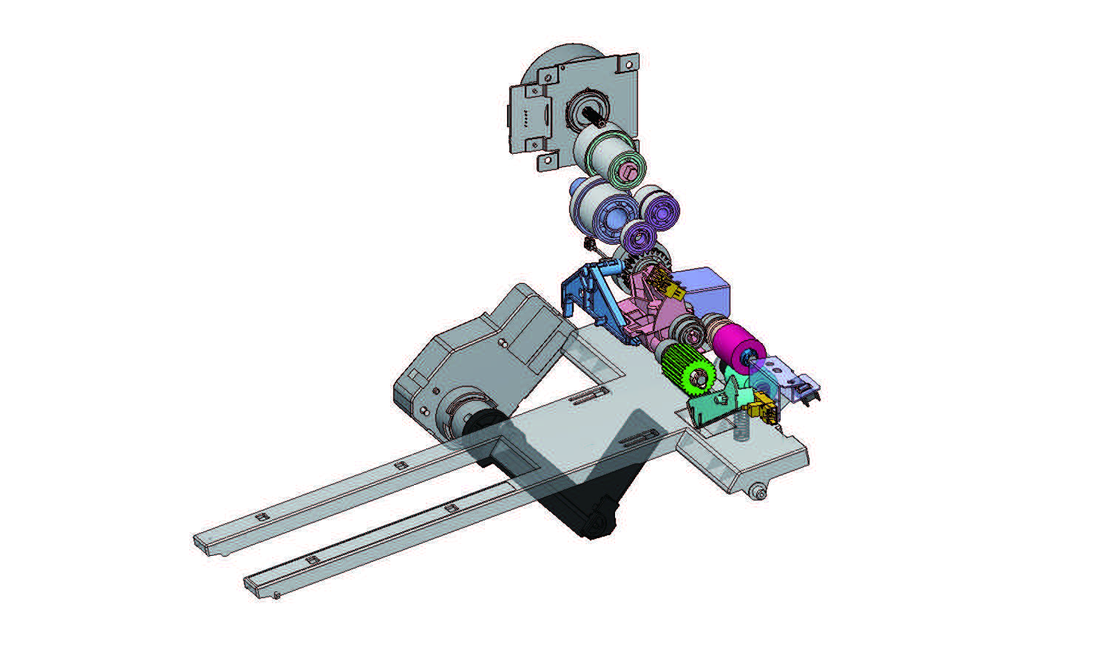

Рычаг поднятия бумаги расположен под пластиной поднятия бумаги.
Приводной вал двигателя поднятия лотка 1 соединен с рычагом поднятия бумаги.
При вращении приводного вала двигателя поднятия лотка 1 рычаг поднятия бумаги вращается, поднимая пластину поднятия бумаги.
При выдвижении лотка из машины муфта двигателя поднятия лотка 1 и вал привода пластины поднятия отключаются друг от друга.
Когда усилие двигателя поднятия лотка 1 освобождается от вала привода пластины поднятия, пластина поднятия бумаги начинает опускаться под собственным весом.
При задвижении лотка в машину переключатель установки лотка 1 блокируется. Машина тогда определяет, что лоток задвинут в позицию.
Пластина поднятия бумаги опускается при выдвижении лотка, поэтому верхний датчик предела лотка 1 разблокируется.
Определив после установки лотка, что верхний датчик предела лотка 1 разблокирован, машина позволяет двигателю поднятия лотка 1 вращаться, начиная операцию поднятия пластины поднятия бумаги.
Когда стопка бумаги поднимается на заданную высоту после начала операции поднятия пластины подачи бумаги, верхний концевой датчик лотка 1 блокируется.
Определив блокировку верхнего концевого датчика лотка 1, машина останавливает двигатель подъема лотка 1 для завершения операции поднятия пластины подачи бумаги.
Обеспечь управление, при котором только один лоток выполняет операцию поднятия одновременно.
Если лоток выдвинут во время операции поднятия пластины подачи бумаги и соответственно переключатель установки лотка 1 разблокирован, прекрати операцию поднятия пластины подачи бумаги.
Когда количество бумаги уменьшается по мере продолжения печати, ролик захвата постепенно опускается, разблокируя верхний концевой датчик лотка 1. Двигатель подъема лотка 1 снова начнет вращаться для поднятия пластины подачи бумаги.
Когда верхний концевой датчик лотка 1 блокирован, двигатель подъема лотка 1 остановится, прекращая поднятие пластины подачи бумаги.
Последовательность этих операций повторяется для поддержания постоянного прижима между роликом захвата и стопкой бумаги (давление захвата бумаги) независимо от оставшегося количества бумаги.

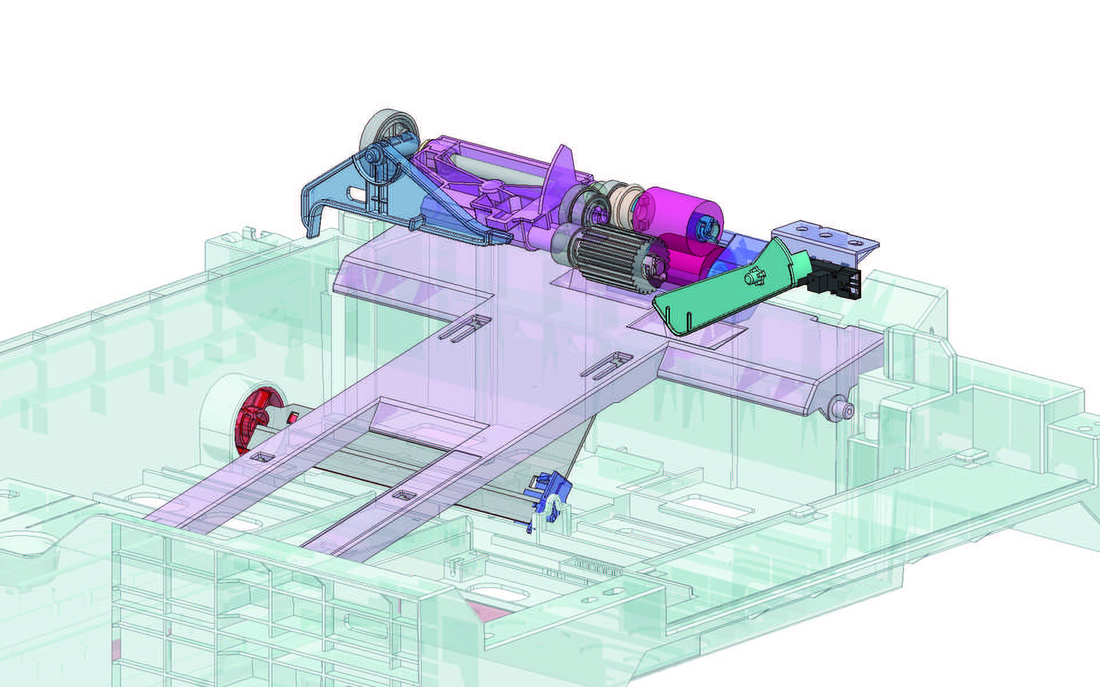

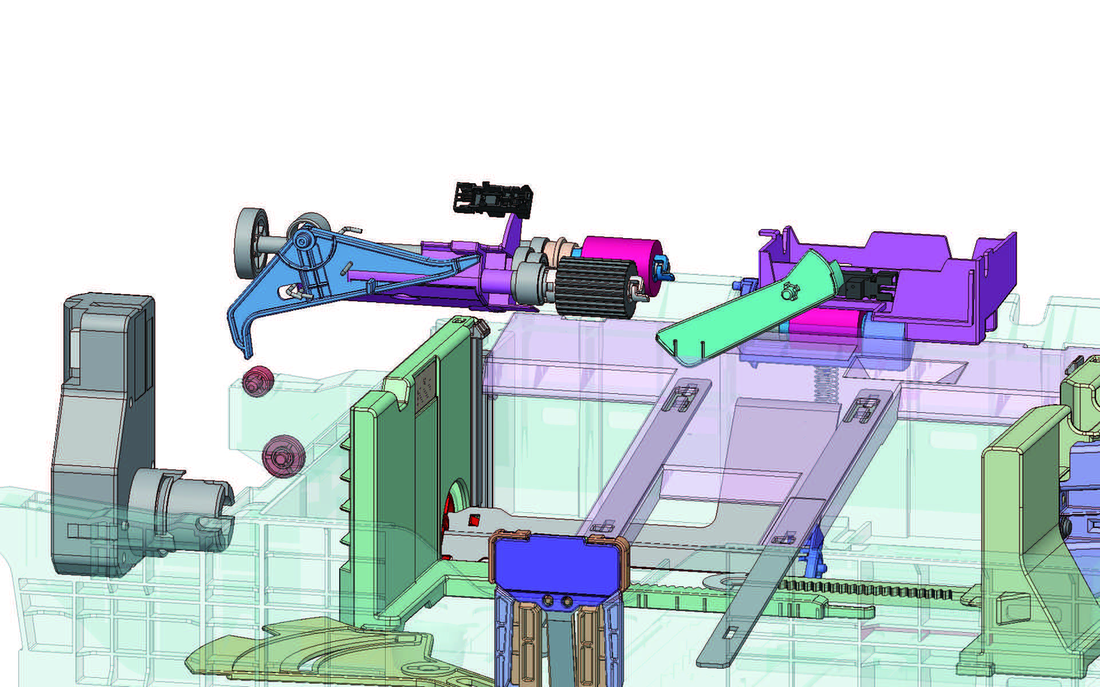

Предусмотрен механизм втягивания ролика захвата во избежание повреждения стопки бумаги при вставке лотка подачи бумаги.
Когда лоток подачи бумаги открыт, рычаг втягивания на задней панели машины нажимает ролик захвата вверх в положение втягивания.
Когда ролик захвата находится в положении втягивания, бумага не может быть повреждена, так как ролик захвата не контактирует со стопкой бумаги.
Закрытие лотка подачи бумаги нажимает рычаг втягивания, перемещая ролик захвата в положение, при котором он может подавать бумагу.
При возникновении замятия бумаги, когда бумага зажата между роликами, где ролик подачи прижимает ролик сепарации, бумага останется внутри машины при извлечении лотка подачи. Если вставить лоток подачи в этом состоянии, бумага может разорваться на куски, которые могут упасть и рассыпаться внутри машины. Это предотвращает разрыв или падение бумаги путем втягивания ролика сепарации.
Отпусти блокировку лотка бумаги, рычаг прижима ролика также будет отпущен, и рычаг втягивания ролика сепарации будет нажат в положение втягивания. Это освобождает бумагу от роликов, даже если она зажата между ними.
Вращение главного двигателя передается через муфту подачи бумаги для приведения в действие ролика подачи для захвата и подачи бумаги.
Поданная бумага подается на регистрационный ролик.
- Механизм втягивания ролика захвата
- Механизм втягивания ролика сепарации
- Управление подачей бумаги
Бумага прижимается к неподвижному регистрационному ролику так, что в бумаге образуется петля. Затем ролик подачи останавливается. Образованная таким образом петля в бумаге устраняет любой механический перекос бумаги.
Когда задний край бумаги достигает точку непосредственно перед роликом подачи, ролик подачи останавливается.
Основной блок не имеет системы или механизма определения размера бумаги. Поэтому размер бумаги указывается с панели управления после загрузки бумаги в основной блок.
Длина бумаги определяется с использованием периода времени, который начинается при активации датчика регистрации и заканчивается при его деактивации, и если она отличается от длины бумаги, указанной с панели управления, это будет определено как ошибка размера.
При разблокировании датчика пустоты бумаги обнаруживается состояние пустоты бумаги.
Механизм обнаружения состояния почти пустого лотка не предусмотрен.

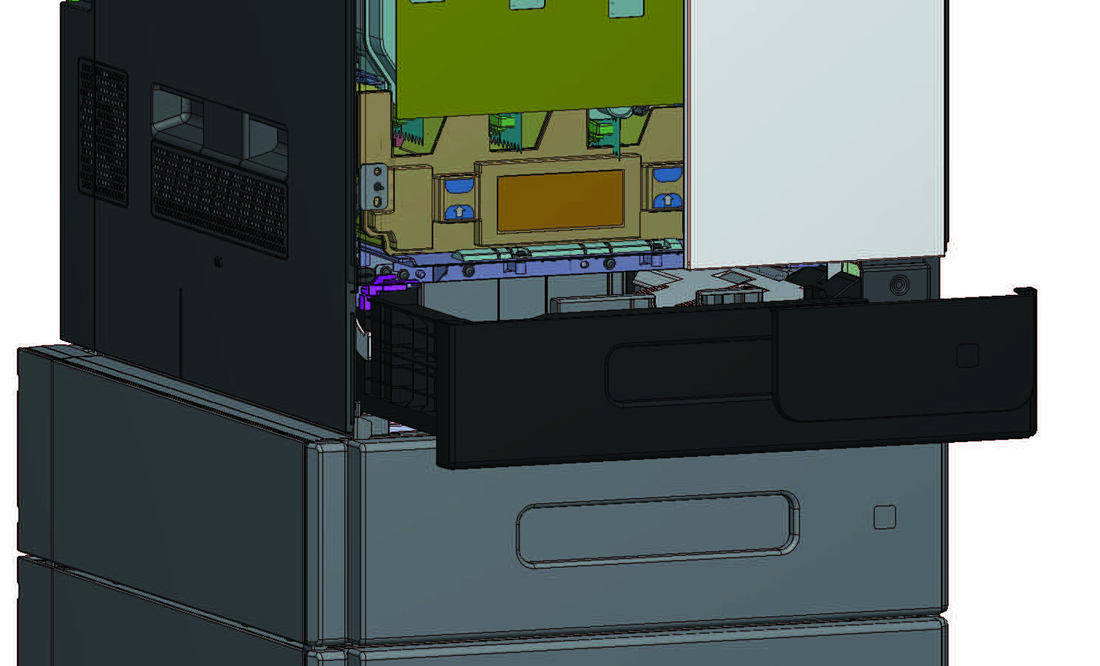

Датчик установки лотка 1 обнаруживает лоток в открытом или закрытом положении.
Если датчик регистрации не активируется в течение заданного периода времени после начала последовательности подачи бумаги, основной блок определяет неправильную подачу бумаги. Затем выводит сообщение "PAPER EMPTY TRAY 1" на панель.
Индикацию неправильной подачи бумаги можно сбросить, открыв и закрыв любую из дверок.
Повторная подача бумаги (управление повторной попыткой) не выполняется из лотка 1, даже если замятие бумаги разрешено.
- Управление определением размера бумаги
- Управление обнаружением состояния пустого лотка
- Управление определением открытия/закрытия лотка
- Управление определением неправильной подачи бумаги

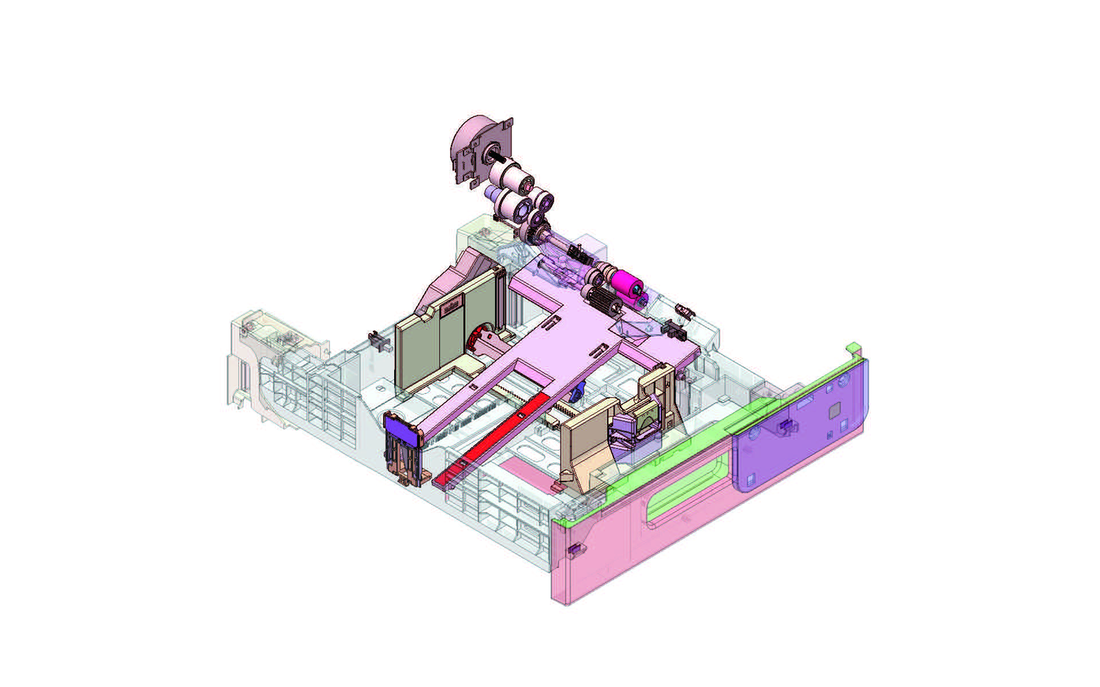

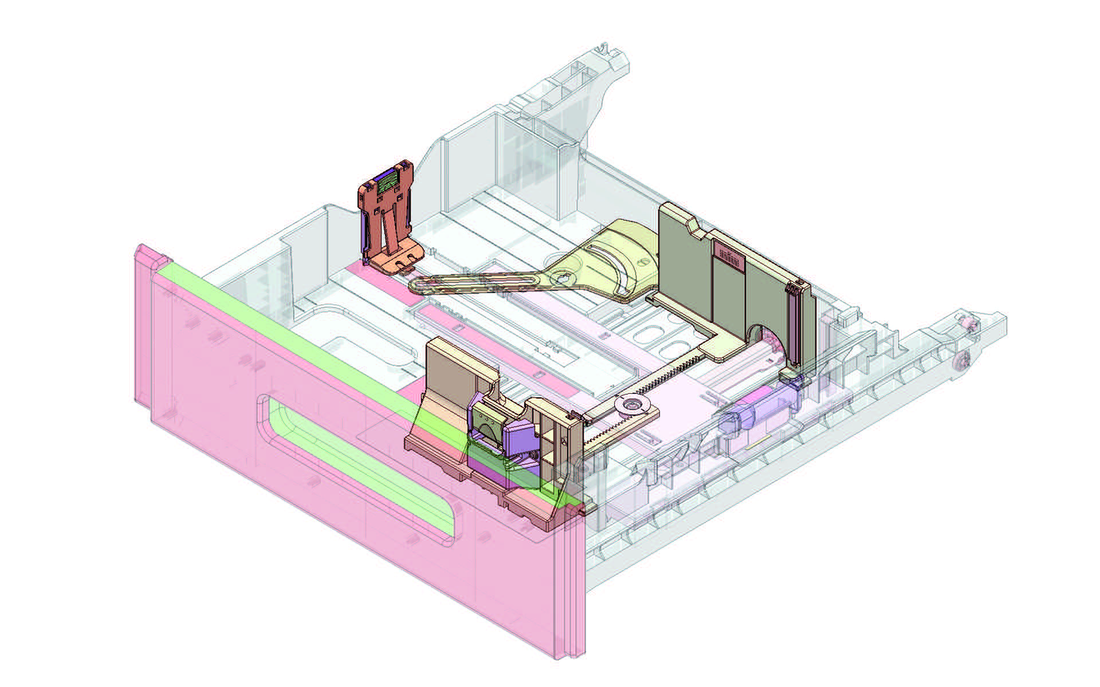

Лоток подачи бумаги оснащен механизмом стопора.
При размещении бумаги стопор предотвращает выпадение лотка подачи бумаги из машины, даже если он выдвинут.
Лоток подачи бумаги можно удалить, если внутри машины остается бумага во время устранения замятия или неправильной подачи.
Нажми стопор с левой стороны, блокировка стопора будет отпущена.
Нажми стопор с правой стороны, блокировка стопора будет заблокирована.
- Механизм отпускания стопора лотка подачи бумаги
Бумага, транспортируемая из ролика подачи, контактирует с регистрационным затвором на валу регистрационного ролика.
Прижатие бумаги к затвору выравнивает бумагу и реализует коррекцию перекоса.
Подаваемая бумага синхронизируется с изображением перед возобновлением конвейеризации бумаги.
Когда бумага, подаваемая роликом подачи, поднимает актуатор датчика регистрации, датчик разблокируется. Основной корпус затем определяет, что бумага достигла регистрационного ролика (registration roller).
- Управление регистрацией затвора
Для предотвращения вывода неправильно напечатанных страниц размер транспортируемой бумаги определяется с помощью датчика регистрации или датчика транспорта ПК дополнительного устройства подачи бумаги.
Длина бумаги определяется на основе значения, рассчитанного с использованием периода времени, начинающегося при активации датчика и заканчивающегося при его деактивации для каждого источника бумаги.
Для устройства подачи бумаги, даже если датчик транспорта ПК не обнаруживает ошибку размера бумаги, датчик регистрации на выходе выполняет повторную проверку ошибок.
Муфта регистрации (CL4): ON Датчик регистрации (PS9): OFF Лоток 1 Датчик регистрации (PS9) Муфта регистрации (CL4): ON Датчик регистрации (PS9): OFF Лоток 2/3 (PF-P20/P21) Датчик транспорта лотка 2 (PS6/2) Датчик транспорта лотка 3 (PS6/3) Датчик транспорта лотка 2 (PS6/2):
Муфта регистрации (CL4): ON Датчик транспорта лотка 2 (PS6/2):
Датчик температуры/влажности определяет температуру и влажность внутри основного корпуса.
Обнаруженные данные используются для управления стабилизацией изображения, управления ATVC и управления выходом переноса.
- Контроль обнаружения ошибки размера бумаги
- Датчик температуры/влажности
Для предотвращения двойных перенесенных изображений и эффектов размытия, возникающих из-за разницы скоростей между транспортировкой бумаги при передаче изображения и фиксацией, между 2-й секцией передачи и узлом фиксации образуется петля в бумаге.
Датчик петли термоузла определяет длину петли, образованной в бумаге между 2-й секцией передачи и роликом фиксации.
Двигатель термоузла увеличивает или уменьшает скорость фиксации в соответствии с длиной петли в бумаге, обеспечивая, что длина петли остается в пределах заданного диапазона.
Управление начинается, когда передний край бумаги достигает заданного положения перед роликом фиксации.
Скорость фиксации снижается таким образом, чтобы между 2-м роликом передачи и роликом фиксации образовалась петля в бумаге.
Когда количество петель бумаги велико, датчик петли термоузла разблокируется, и скорость фиксации увеличивается.
Когда количество петель бумаги мало, датчик петли термоузла блокируется, и скорость фиксации снижается.
- Корректировка скорости фиксации
Скорость фиксации увеличивается или уменьшается по необходимости, чтобы убедиться, что количество петель бумаги остается в пределах заданного диапазона, тем самым компенсируя разницу между скоростью фиксации и скоростью передачи изображения.
Управление петлей термоузла завершается после прохождения хвоста бумаги через 2-й ролик передачи.
Если перед фиксацией возникают двойные перенесенные изображения или эффекты размытия из-за недостаточной петли бумаги, отрегулируйте скорость фиксации, используя [Service Mode] -> [Machine] -> [Fusing Transport Speed].
Ремень фиксации вращается, чтобы предотвратить размещение ремня фиксации на одной стороне в течение продолжительного времени, предотвращая деформацию.
Предотвращает неравномерный блеск из-за деформации ремня фиксации.
Выберите Mode 2 в настройках Service Mode для включения управления предотвращением деформации ремня фиксации.
Настраивается из [Service Mode] -> [System 2] -> [Fuser roll deform].
Когда основной блок находился в режиме ожидания в течение 6 часов, ролик фиксации вращается на заданное расстояние.
Когда основной блок находился в режиме экономии энергии в течение 13 дней, ролик фиксации вращается на заданное расстояние. После этого основной блок возвращается в режим экономии энергии.

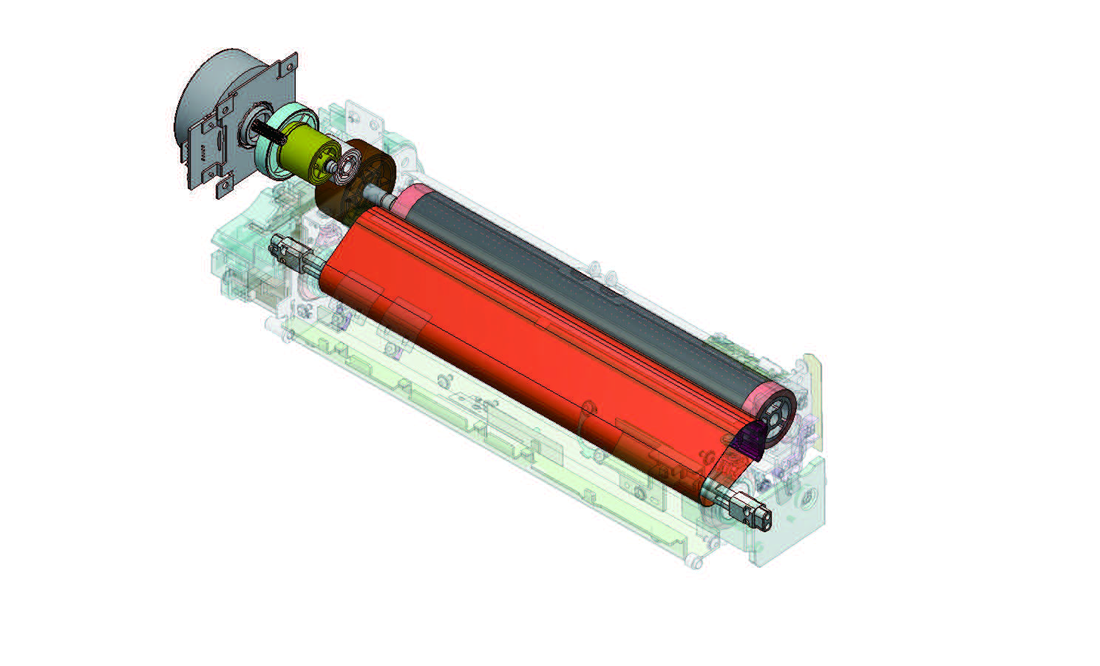

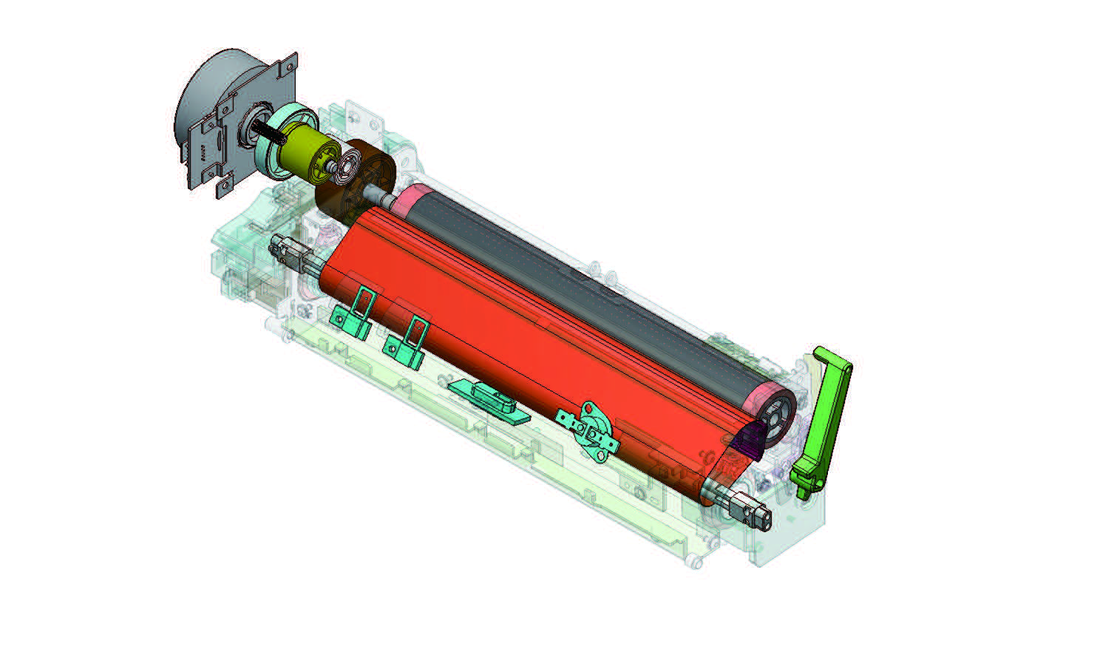

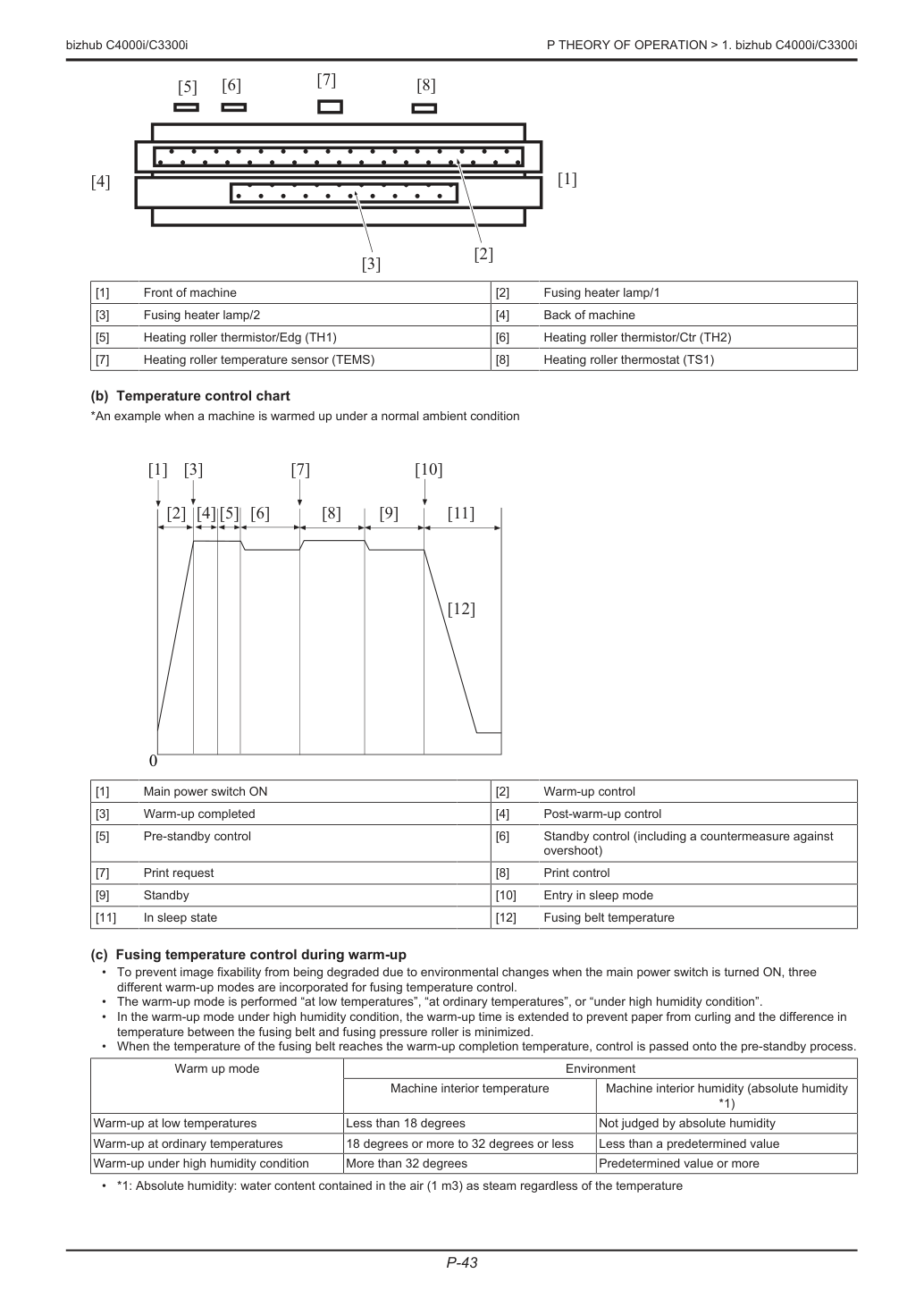

Управление температурой термоузла определяет температуру поверхности ролика фиксации с помощью датчика температуры термоузла и включает/выключает лампу нагревателя фиксации.
Когда лампа нагревателя фиксации включена, ролик фиксации нагревается до заданной температуры.
Нагревательный ролик содержит в себе узел лампы нагревателя фиксации (fusing heater lamp assy). Лампа нагревателя фиксации включается для выделения тепла, которое нагревает нагревательный ролик и ремень фиксации.
Узел лампы нагревателя фиксации состоит из двух нагревателей, каждый из которых имеет уникальный диапазон нагрева, отличный от другого.
Лампа нагревателя фиксации/1 равномерно нагревает всю площадь ролика фиксации.
Лампа нагревателя фиксации/2 нагревает только центральную часть ролика фиксации.
Лампа нагревателя фиксации включается или выключается в зависимости от ширины бумаги и температуры поверхности ремня фиксации.
При ширине бумаги 148 мм или менее используется лампа нагревателя фиксации/2 для нагрева центральной части.
При ширине бумаги более 148 мм измеряется температура поверхности ремня фиксации, и лампа нагревателя фиксации/1 и лампа нагревателя фиксации/2 поочередно включаются.
- Управление предотвращением деформации ремня фиксации
- Управление температурой термоузла
Для предотвращения снижения закрепления изображения из-за изменений окружающей среды при включении главного выключателя питания используются три различных режима разогрева для управления температурой термоузла.
Режим разогрева выполняется при низких температурах, при обычных температурах или при высокой влажности.
В режиме разогрева при высокой влажности время разогрева увеличивается, чтобы предотвратить скручивание бумаги, и минимизируется разница температур между ремнем фиксации и роликом прижима фиксации.
Когда температура ремня фиксации достигает температуры завершения разогрева, управление передается на процесс предварительного ожидания.
После достижения температуры завершения разогрева управление передается на процесс предварительного ожидания.
Управление температурой в состоянии предварительного ожидания включает или выключает лампу нагревателя фиксации по необходимости для поддержания температуры ремня фиксации на уровне, обеспечивающем печать.
Задание на печать, полученное в состоянии предварительного ожидания, может быть начато без ожидания.
Если по истечении времени управления температурой в состоянии предварительного ожидания запрос на печать не поступит, управление передается на процесс ожидания.
Управление температурой в состоянии ожидания поддерживает температуру ремня фиксации на уровне ниже температуры, обеспечивающей печать.
Управление предназначено для сокращения времени, необходимого температуре для достижения уровня, пригодного для печати, при получении запроса на печать.
Перед передачей управления на температурный контроль в режиме ожидания может выполняться процесс предотвращения перерегулирования.
После начала режима ожидания термоузел вращается (низкая скорость) и останавливается через 5 секунд.
Время вращения термоузла после начала режима ожидания может быть изменено с помощью EngineDipSW.
Машина переходит в режим печати при получении команды печати и выполняет цикл печати при установленной температуре, соответствующей типу бумаги, выбранному для задания.
Температура термоузла измеряется во время цикла печати и осуществляется соответствующий температурный контроль, подходящий для условий печати.
Машина имеет функцию регулировки температуры термоузла для предотвращения ухудшения закрепления изображения в зависимости от типа бумаги и снижения таких явлений, как скручивание бумаги, неравномерное нанесение воска и отмарывание.
Температуру термоузла можно изменять с помощью параметра в разделе «Machine/ Fusing Temperature» режима Service Mode.
Машина переходит в режим энергосбережения из любого режима ожидания для снижения потребления электроэнергии (значение TEC).
Значение TEC (типичное потребление электроэнергии): критерий энергосбережения для копировальных аппаратов и принтеров, соответствующих программе Energy Star.
Потребление электроэнергии (кВт⋅ч) в офисе при работе устройства в течение одной недели (5 рабочих дней + 2 выходных) рассчитывается на основе скорости печати и потребления электроэнергии устройством.
Режим энергосбережения может быть либо режимом сниженного энергопотребления, либо режимом сна в зависимости от установленных условий.
Для снижения потребления электроэнергии в режиме сна подача электроэнергии на лампу нагревателя термоузла отключается для остановки нагрева ремня термоузла (fusing belt).
Если температура ремня термоузла (fusing belt) снизится до комнатной температуры, печатная температура может быть восстановлена в течение того же времени, что и при прогреве.
Если датчик температуры ролика нагревателя непрерывно обнаруживает заданную температуру или выше, температура считается аномально высокой и будет отображен код неисправности C3725: обнаружение аномально высокой температуры термоузла (главный датчик стороны нагрева).
Если термистор ролика нагревателя/1 непрерывно обнаруживает заданную температуру или выше, температура считается аномально высокой и будет отображен код неисправности C3722: обнаружение аномально высокой температуры термоузла (краевой датчик стороны нагрева).
Если термистор ролика нагревателя/2 непрерывно обнаруживает заданную температуру или выше, температура считается аномально высокой и будет отображен код неисправности C3726: обнаружение аномально высокой температуры термоузла (центральный датчик стороны нагрева).
При отображении кода неисправности печать будет запрещена.
Предусмотрена дополнительная защита на случай, если процессор выйдет из строя и не сможет обнаружить неисправность аномально высокой температуры. Если датчик температуры термоузла/2 (TEM2) обнаружит аномальную температуру, реле нагревателя источника постоянного напряжения выключится через плату управления принтером. Затем подача электроэнергии на лампу нагревателя термоузла отключается.
Когда аппаратная схема в блоке питания постоянного тока обнаруживает отключение реле нагревателя, температура считается аномально высокой.
Будет отображен код неисправности C3725: обнаружение аномально высокой температуры термоузла (TEM1:center).
Благодаря этим процедурам управления подача электроэнергии на лампы нагревателя может быть отключена до срабатывания термостата. Это предотвращает повреждение самого термоузла.
Если обнаружение аномально высокой температуры методами 1 и 2 выше невозможно из-за неисправности датчика температуры ролика нагревателя, термистора ролика нагревателя или по другой причине, срабатывает термостат для отключения подачи электроэнергии на лампы нагревателя.
Для достижения требуемого уровня закрепления печатных изображений управление PPM уменьшает количество отпечатанных страниц в минуту путем увеличения расстояния между листами бумаги.
Комнатная температура в начале цикла печати ниже 18 градусов. Для достижения требуемого уровня закрепления в условиях низкой температуры. Для предотвращения ухудшения закрепления в многоцикловой печати расстояние между листами бумаги увеличивается для ограничения снижения температуры термоузла.
Для подавления скручивания бумаги в условиях высокой влажности. Расстояние между листами бумаги увеличивается при многоцикловой печати в условиях высокой влажности, чтобы предотвратить скручивание бумаги и достичь требуемую температуру термоузла.
Для режима Service Mode выбран «Mode 3» опции «Change Warm Up Time». Для подавления скручивания бумаги в условиях, отличных от высокой влажности. Расстояние между листами бумаги увеличивается при многоцикловой печати в условиях, отличных от высокой влажности, чтобы предотвратить скручивание бумаги и достичь требуемую температуру термоузла.
- Защита от аномальных температур
- Условия управления PPM термоузла: режим окружающей среды, режим *2 в начале цикла печати имеет заданное значение или больше
Температура концов ролика нагревателя становится заданным значением или больше. Для подавления чрезмерного повышения температуры на концах ролика нагревателя при цикле печати с использованием бумаги малого размера. Расстояние между листами бумаги увеличивается при многоцикловой печати для предотвращения повышения температуры на концах ролика нагревателя, способствуя снижению температуры.
Режим. Подается только недостаточное количество электроэнергии на лампу нагревателя термоузла, в результате чего температура термоузла ниже заданного значения. Для достижения требуемого уровня закрепления при условии низкого напряжения питания. Для предотвращения ухудшения закрепления при многоцикловой печати расстояние между листами бумаги увеличивается для ограничения снижения температуры термоузла.
Режим соответствия. Для параметра «PPM Control Choice» режима Service Mode выбран «100%». Для повышения производительности печати на переработанной бумаге.
Расстояние между листами бумаги уменьшается для повышения производительности.
*1: Пример расчета скорости печати: если при производительности печати 100% на обычной бумаге A4 достигается 28 стр/мин, то изменение производительности печати на 90% дает 25,2 стр/мин.
*2: Выполнение управления для режима высокой влажности может быть запрещено путем включения «No. 5 PPM control (high humidity environment mode) prohibited» переключателя Engine FW DIP переключателя Enhanced Security режима Service Mode.
*3: Для переработанной бумаги производительность печати будет установлена на 70%, если для опции выбора прогрева выбран «Mode 3».

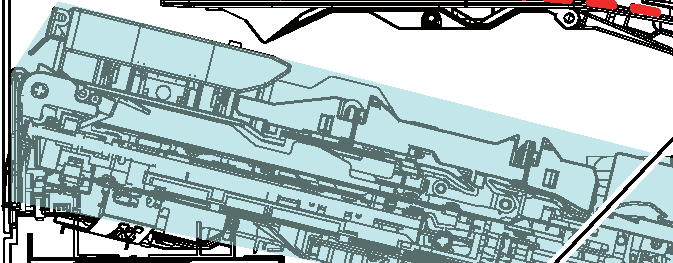

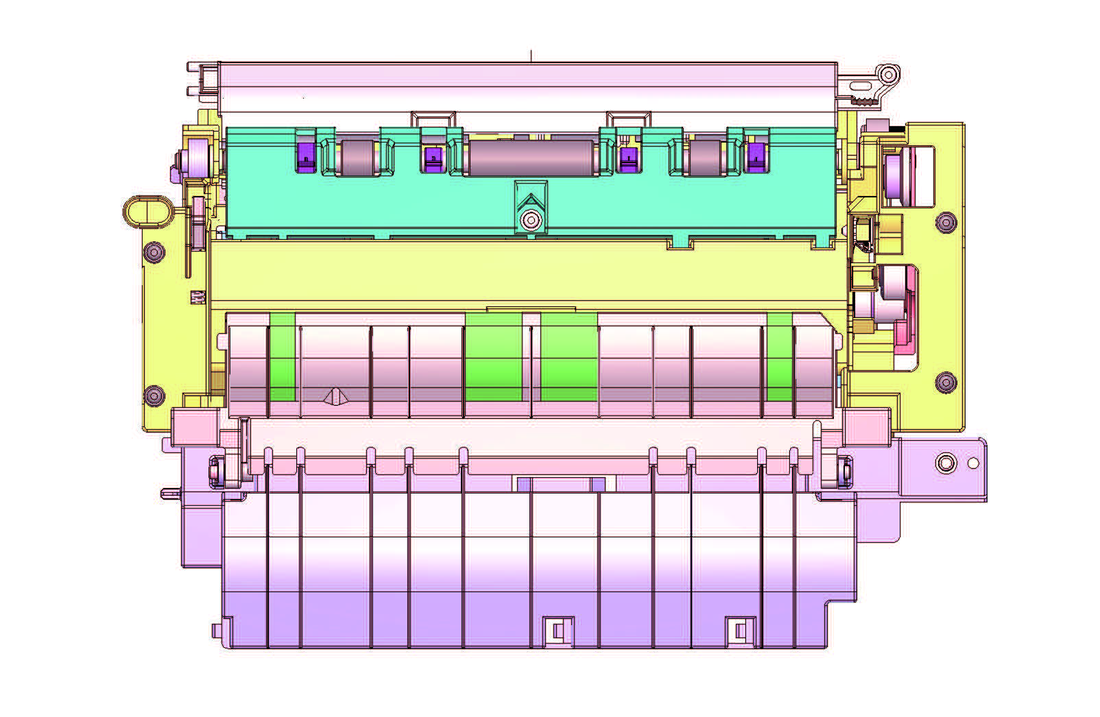

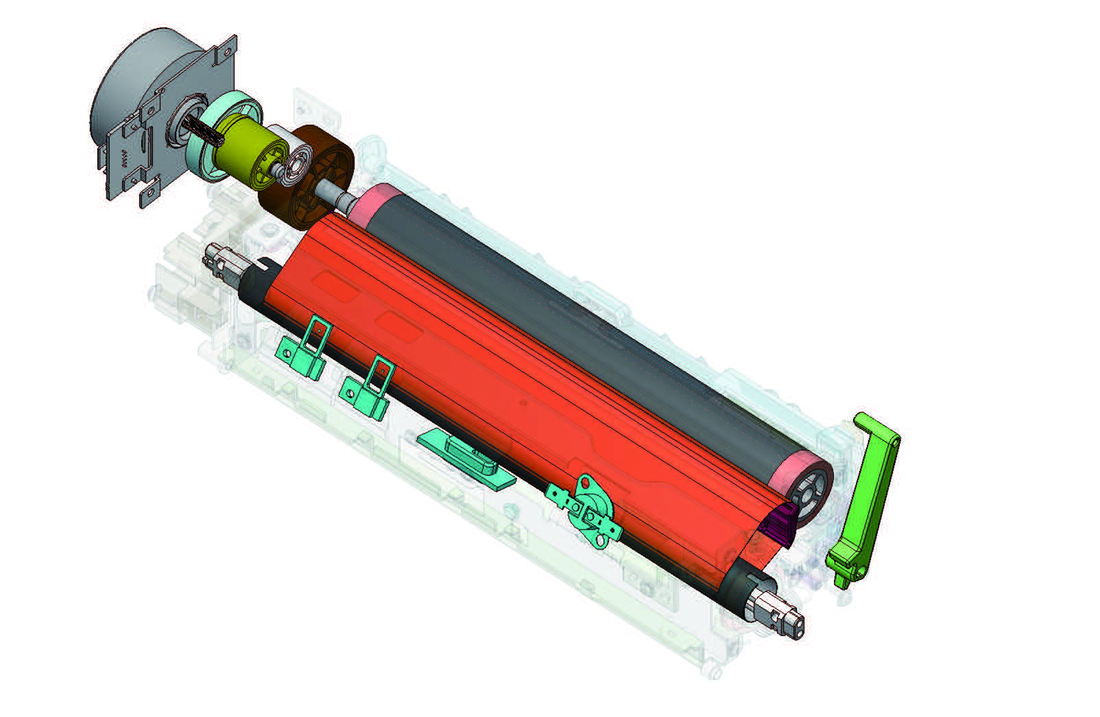

Машина обнаруживает положение установки термоузла.
Когда термоузел обнаруживается в положении установки, машина начинает первоначальную работу.
Управление обнаружением установки узла выполняется при любом из следующих условий:
На панели управления появляется сообщение «Fusing Unit Installation Error», и машина запрещает первоначальную работу и любой новый цикл печати.
Сообщение «Fusing Unit Installation Error» исчезает сразу же после установки термоузла.
Термоузел не оснащен механизмом обнаружения нового изделия. При замене термоузла на новый необходимо выполнить «New Release» термоузла в разделе «Counter/ Life» режима Service Mode.
- Обнаружение термоузла
- Управление подачей бумаги

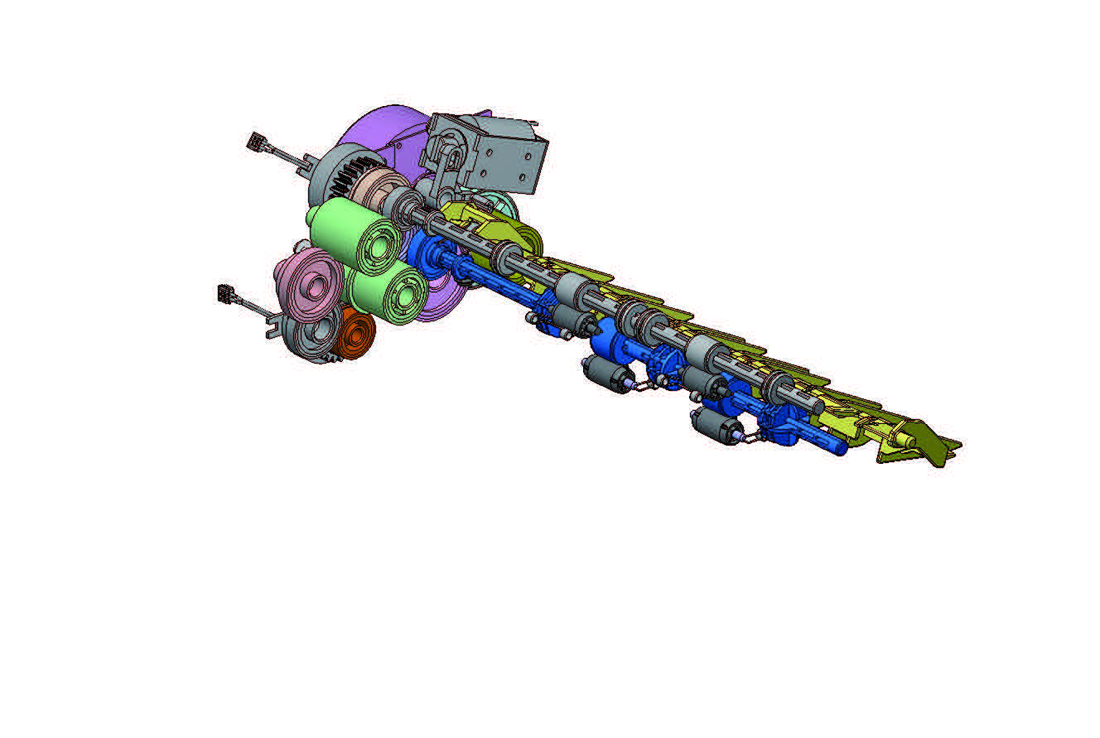

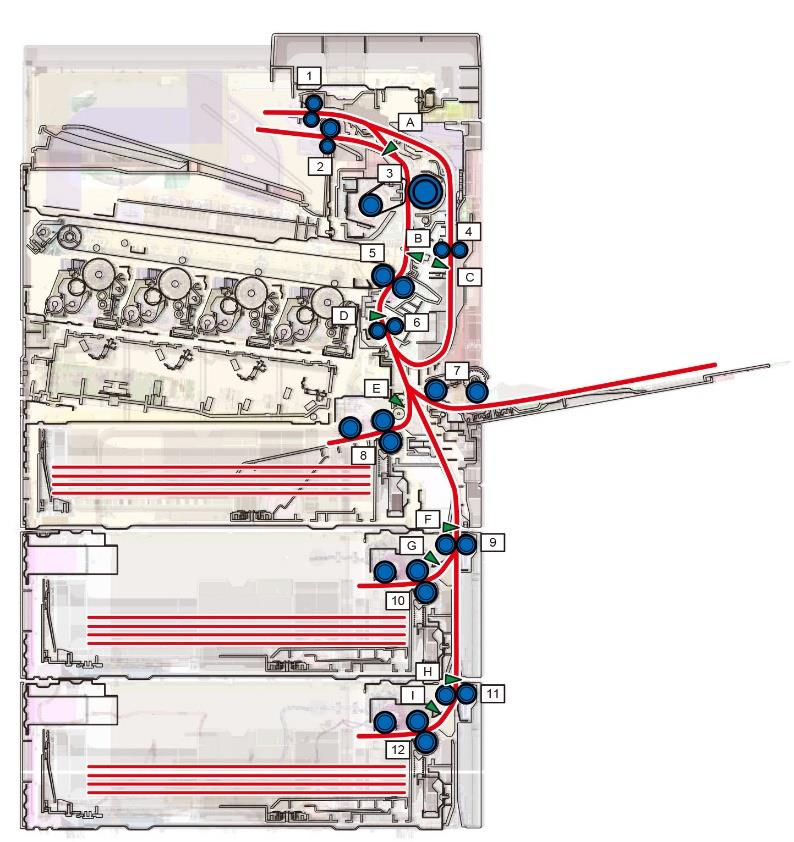

1. Транспортировка бумаги

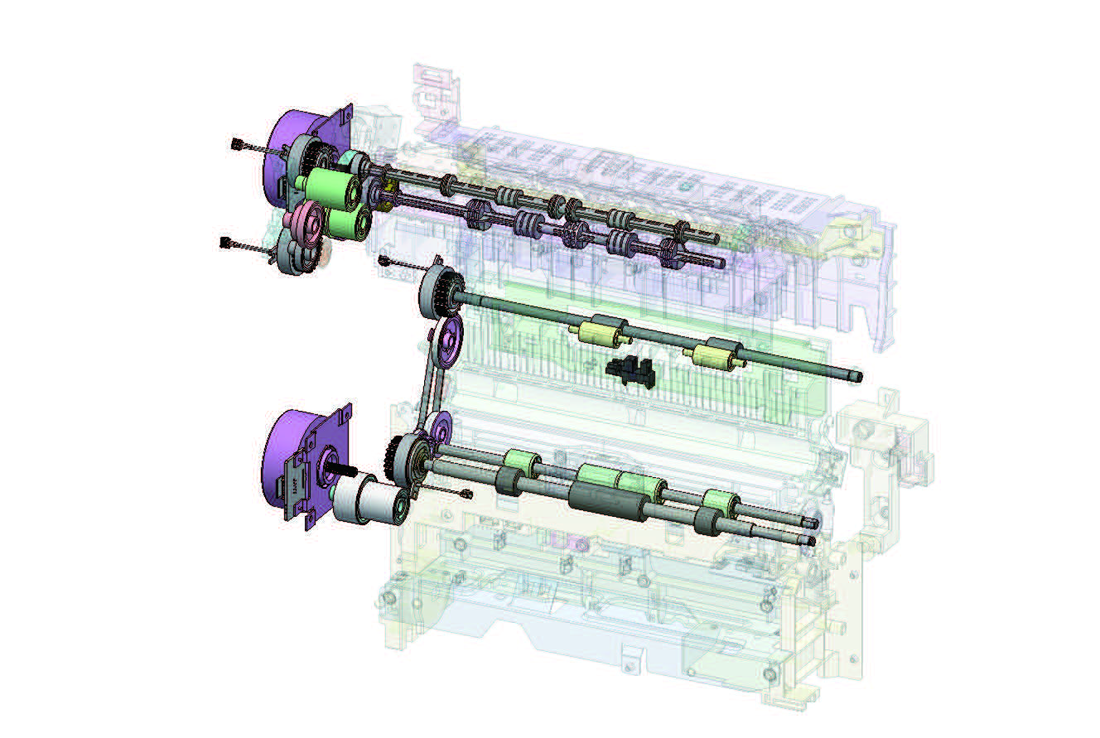

Главный двигатель термоузла и муфта обратного вращения ADU обеспечивают привод для подачи бумаги в дуплексную секцию.
Муфта транспорта дуплекса управляет главным двигателем для вращения, чтобы привести в действие ролик транспорта ADU.
Ролик транспорта ADU транспортирует бумагу из дуплексной секции в положение повторной подачи.
Датчик транспорта дуплекса расположен в положении повторной подачи в дуплексной секции и служит для управления временем перемещения бумаги и обнаружения неправильной подачи или остатков бумаги в дуплексной секции.
2. Формирование петли
Для коррекции перекоса бумаги, транспортируемой в двусторонней секции, в бумаге формируется петля в двусторонней секции перед транспортировкой бумаги в основной блок.
Ролик регистрации служит для управления формированием петли. Ролик регистрации останавливается по истечении предопределённого времени после прохождения бумагой датчика транспорта дуплекса. Таким образом в бумаге формируется петля в дуплексной секции.
После формирования петли начни транспортировку бумаги, удерживая петлю точно путём включения муфты транспорта дуплекса перед включением муфты регистрации.
1. Лист бумаги подается и подается в машину, и изображение второй страницы оригинала печатается.

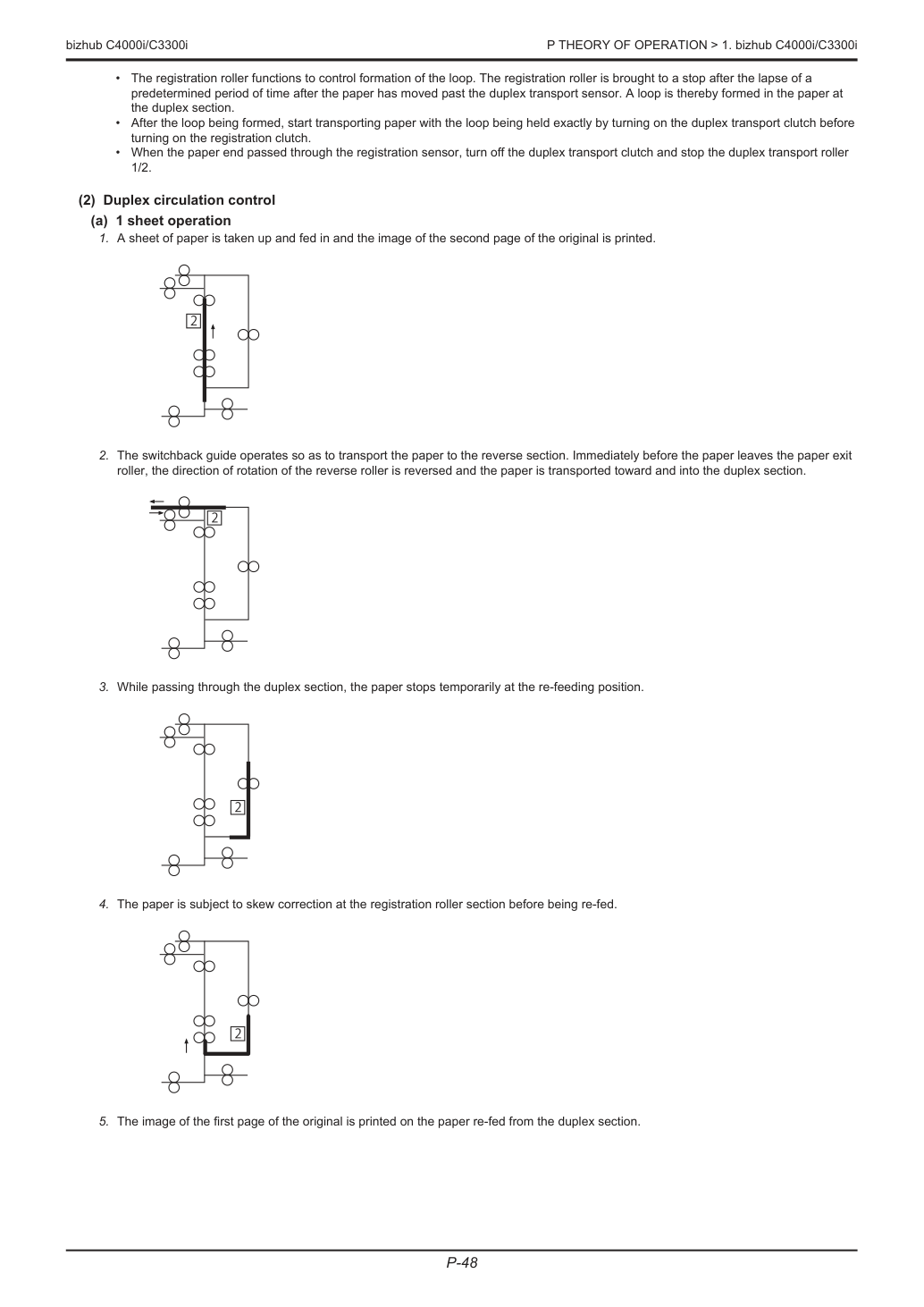

- Управление циркуляцией дуплекса
2. Направляющая переключения работает таким образом, чтобы транспортировать бумагу в секцию обратного хода. Непосредственно перед тем как бумага покидает ролик выхода бумаги
направление вращения ролика обратного хода меняется на противоположное и бумага транспортируется в дуплексную секцию.
3. При прохождении через дуплексную секцию бумага временно останавливается в положении повторной подачи.
4. Бумага подвергается коррекции перекоса в секции ролика регистрации перед повторной подачей.
5. Изображение первой страницы оригинала печатается на бумаге, повторно подаваемой из дуплексной секции.
6. Во время подачи первого листа бумаги второй лист берётся и подаётся, и изображение четвёртой страницы
Шаги 2–5 повторяются далее.

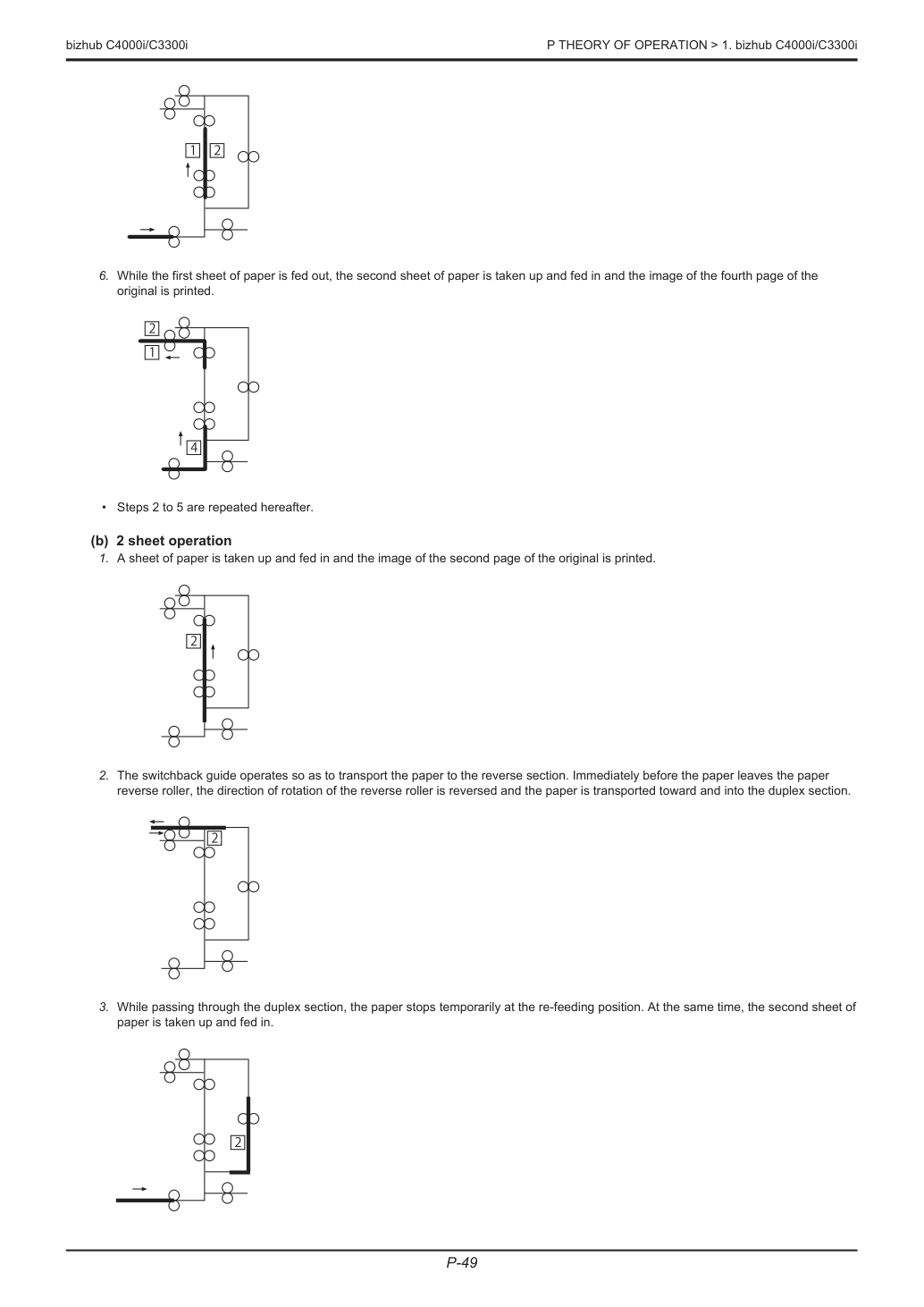

1. Лист бумаги подается и подается в машину, и изображение второй страницы оригинала печатается.
2. Направляющая переключения работает таким образом, чтобы транспортировать бумагу в секцию обратного хода. Непосредственно перед тем как бумага покидает ролик
ролика обратного хода, направление вращения ролика обратного хода меняется на противоположное и бумага транспортируется в дуплексную секцию.
3. При прохождении через дуплексную секцию бумага временно останавливается в положении повторной подачи. Одновременно второй лист
4. Второй лист бумаги берётся и подаётся, и изображение четвёртой страницы оригинала печатается. Первый лист бумаги
временно останавливается в положении повторной подачи.
5. Первый лист бумаги подвергается коррекции перекоса в секции ролика регистрации перед повторной подачей. Второй лист бумаги
транспортируется в дуплексную секцию роликом обратного хода. Одновременно третий лист бумаги берётся и подаётся.
6. Изображение первой страницы оригинала печатается на бумаге, повторно подаваемой из дуплексной секции.
7. Во время подачи первого листа бумаги третий лист берётся и подаётся, и изображение шестой страницы оригинала
печатается. Второй лист бумаги, транспортируемый через дуплексную секцию, приводится в состояние временной остановки в положении повторной подачи.
Шаги 4—7 повторяются далее.

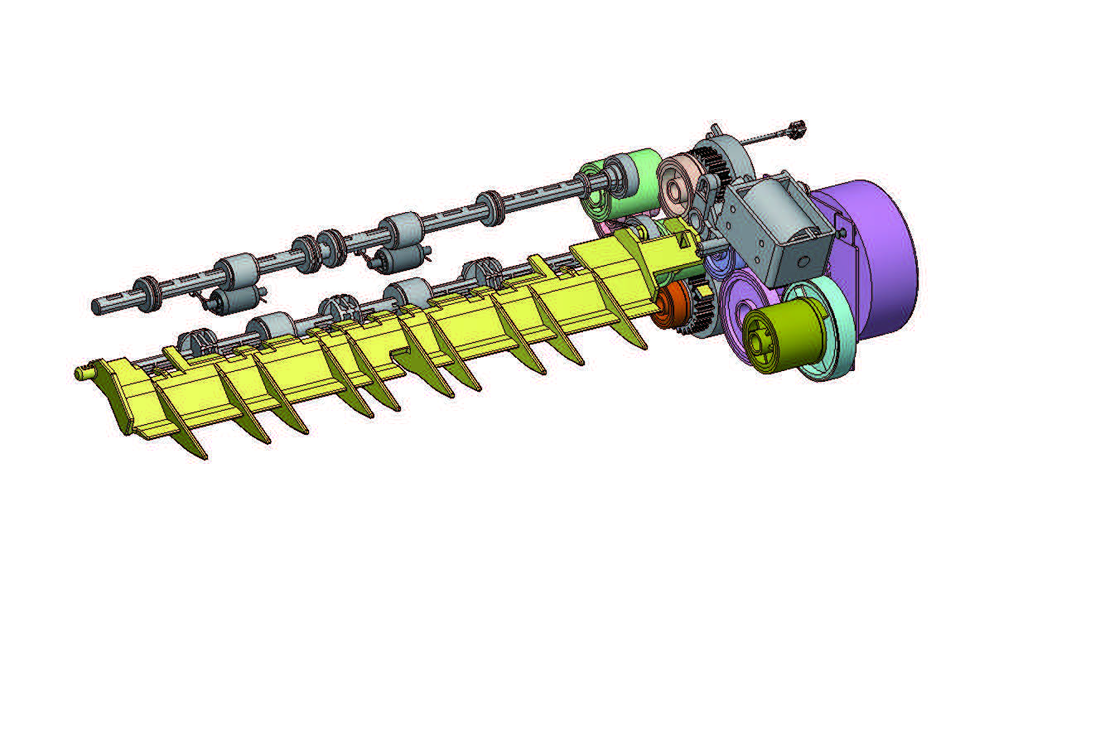

Путь транспорта бумаги переключается между направлением выхода и направлением к ролику обратного хода.
Переключение выхода бумаги управляется включением/выключением соленоида переключателя пути выхода.
- Управление транспортом
1. Работа направляющей переключения
Бумага выходит из машины при направляющей переключения в режиме CLOSE (Закрыто).
Ролик обратного хода остановлен.
1. Направляющая переключения переходит в режим OPEN (Открыто) и бумага транспортируется в направлении ролика обратного хода.
2. Ролик обратного хода вращается вперёд.
3. Направляющая переключения переходит в режим CLOSE (Закрыто) после прохождения задней части бумаги через ролик обратного хода, и ролик обратного хода
начинает вращаться в обратном направлении, чтобы направить бумагу в сторону дуплексного узла.

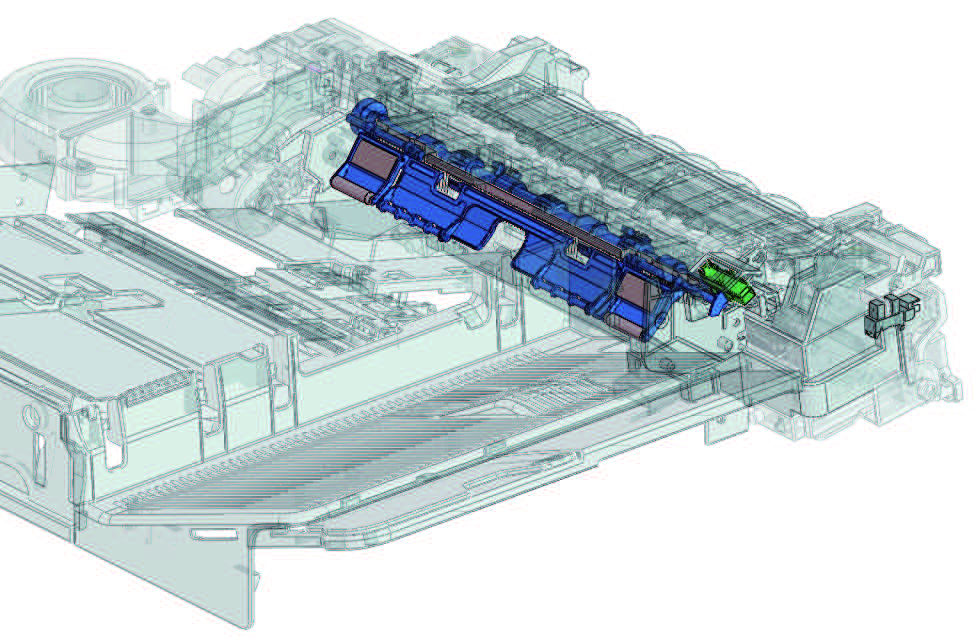

Модель, оснащённая сшивателем, имеет направляющую дуплекса, установленную в зазоре между секцией сканера и секцией сшивателя.
В режиме дуплексной печати бумага транспортируется направляющей переключения и роликом переключения в направляющую дуплекса, обеспечивая тем самым правильную транспортировку бумаги в секции сшивателя.
- Направляющая дуплекса (bizhub 3851FS)
Модель, оснащённая сшивателем, имеет датчик входа сшивателя вместо датчика переполнения выхода бумаги.
Когда прижимная пластина бумаги находится в опущенном положении, передний край прижимной пластины блокирует датчик входа сшивателя.
Когда бумага или лоток выравнивания поднимает пластину удержания бумаги, датчик входа финишера разблокируется.
Датчик входа финишера определяет следующий статус.
Лоток выравнивания поднимается и секция финишера находится в состоянии предварительного стека.
Бумага, оставшаяся на входе финишера, поднимает пластину удержания бумаги.

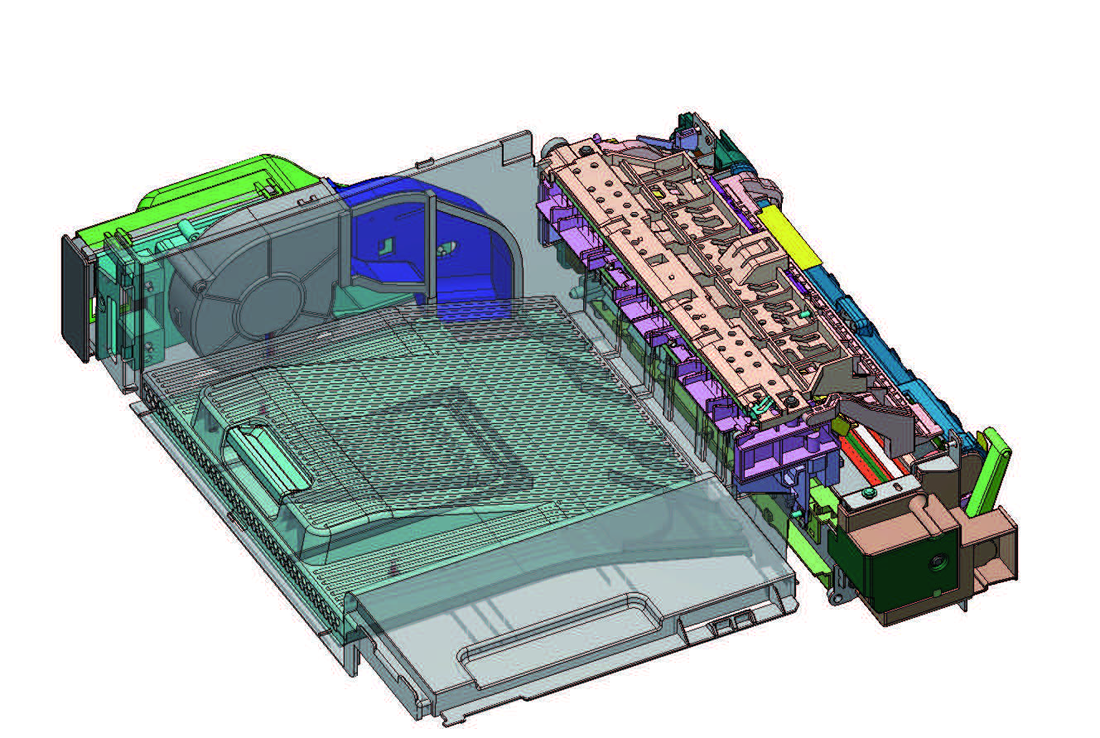

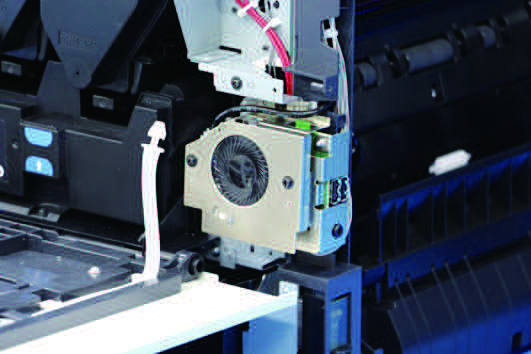

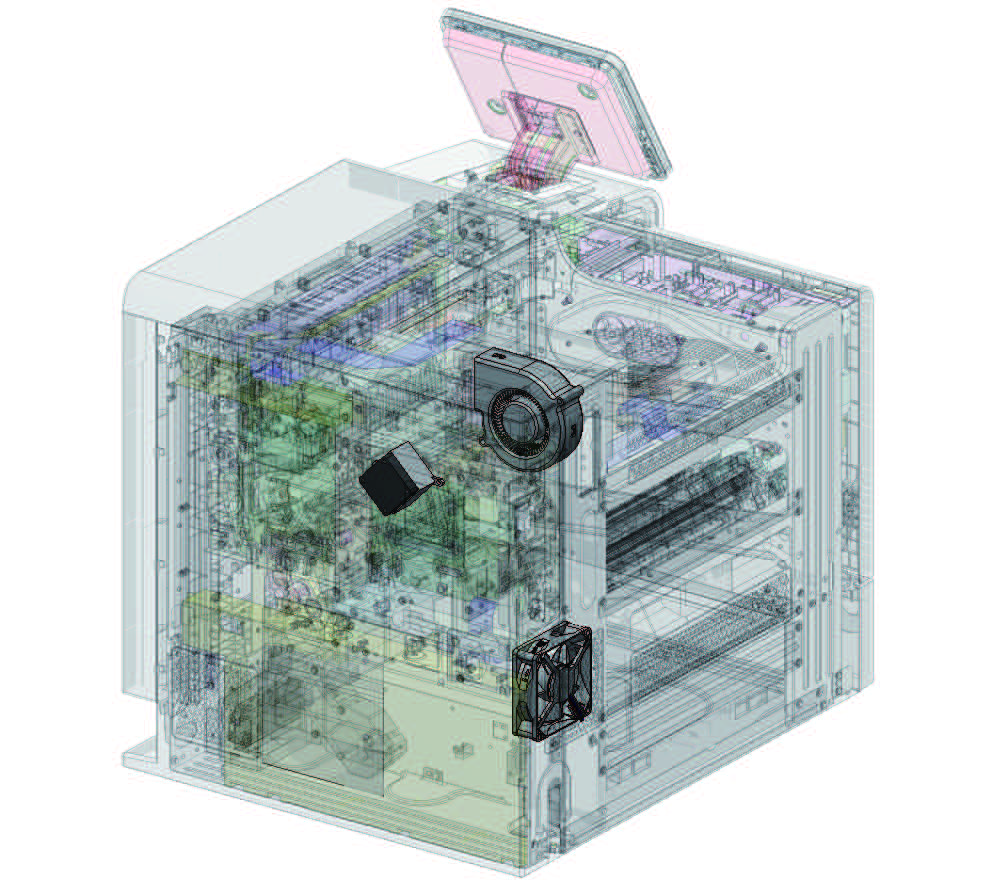

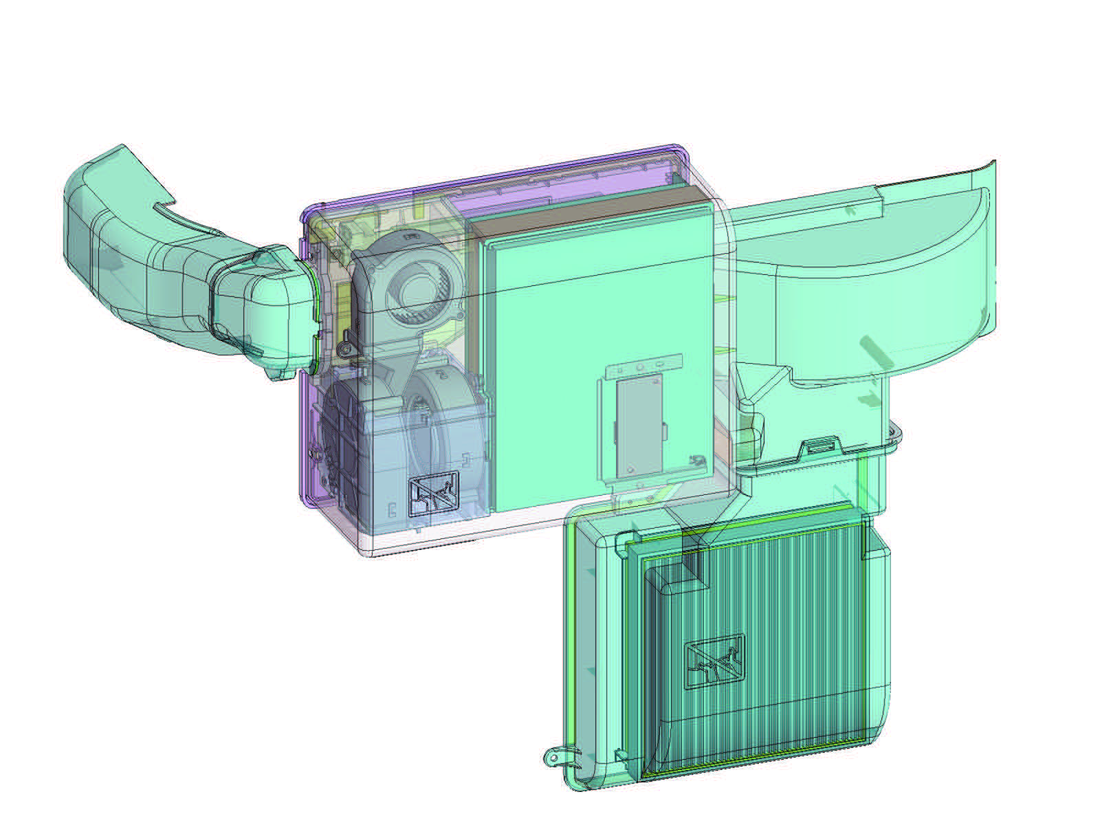

Двигатель вентилятора охлаждения машины охлаждает бумагу после термопрессования.
Двигатель вентилятора охлаждения машины подает воздух вокруг секции выхода бумаги для охлаждения бумаги после процесса термопрессования.
- Обнаружение транспортировки бумаги в финишере (bizhub C3851FS)
- Механизм охлаждения выходящей бумаги
Машина обеспечивает следующее управление стабилизацией изображения для гарантирования стабильного печатного изображения.
*: См. описания управления каждой секцией.
Управляет изменениями характеристик из-за изменения со временем и загрязнения ремня переноса и датчика IDC, вариации детали в датчиках и изменения окружающей среды.
Интенсивность (значение тока) датчика IDC регулируется на поверхности ремня переноса, на которой тонер не прилипает (уровень фона).
- Управление регулировкой датчика IDC
Смещение проявления (Vdc) регулируется для управления изменениями плотности в сплошной области, вытекающими из вариаций характеристик проявления и интенсивности датчика IDC, вариаций чувствительности фотопроводника и изменений окружающей среды, долговечности и величины заряда в тонере.
Узоры создаются на поверхности ремня переноса и датчик IDC определяет количество тонера, прилипшего к ним.
Ссылаясь на обнаруженные данные и данные окружающей среды, полученные датчиками температуры/влажности, рассчитывается и сохраняется в памяти значение смещения проявления, результирующее в соответствующую максимальную плотность.
После этого рассчитывается и сохраняется в памяти значение напряжения сетки (Vg), включая значение регулировки маржи фона.
Она регулирует вариацию в воспроизводимости тонкой линии и обратного контура, вытекающую из вариаций электростатических характеристик фотопроводника, характеристик проявления и характеристик переноса с точки зрения индивидуальной разницы, окружающей среды и долговечности, для приведения к целевому уровню.
Она создает шаблоны обнаружения на поверхности ремня переноса с заданным уровнем интенсивности LD и определяет выходное значение датчика IDC.
Интенсивность LD рассчитывается из обнаруженных данных датчика IDC.
В тандемном механизме каждый из четырех разных цветов имеет независимый процесс воспроизведения изображения. Смещение цветов может возникнуть из-за различий в точности деталей в узле печатающей головки. Система управления цветовой регистрацией автоматически обнаруживает смещение цветов и корректирует смещение цветов в основном и вспомогательном направлениях сканирования.
Смещение цвета — это несоответствие изображений трех различных цветов: желтого (Y), пурпурного (M) и голубого (C) относительно изображения черного (K).
Сдвиг цвета определяется следующим образом. Датчики IDC читают узор, создаваемый на каждом из передних и задних концов ремня переноса. Она рассчитывает и сохраняет в памяти величины сдвига цвета в направлениях подфиксирующего и основного сканирования.
Величина смещения цветов во вспомогательном направлении сканирования считывается из паттерна, попадающего в диапазон обнаружения вспомогательного сканирования.
На основе считанных данных аппарат рассчитывает, на сколько должна быть скорректирована позиция каждого из различных цветов. На основе рассчитанных данных аппарат управляет каждой точкой во время вывода изображения, тем самым корректируя величину смещения цвета.
Интенсивность LD на всех уровнях градации регулируется для коррекции изменений характеристик градации на линейные. Изменения характеристик градации вызваны вариациями чувствительности фотопроводника и характеристик проявления и изменениями со временем и в окружающей среде.
Создает рисунки градации на ленте переноса и рассчитывает характеристики градации, выводимые текущим механизмом, с помощью датчика IDC.
Данные гамма-коррекции рассчитываются с использованием измерений плотности различных уровней градации. Оптимальная интенсивность LD устанавливается для каждого из различных уровней градации.
Доступно восемь различных режимов стабилизации изображения.
Конкретный режим выбирается в соответствии с условиями окружающей среды и требованиями печати, тем самым достигая стабилизированного изображения в любое время.
Режим 1 (инициализация и стабилизация изображения) Выполняется при выборе "Инициализация + Стабилизация изображения" на панели управления.
Выполняется для всех элементов управления стабилизацией.
Просто выполняется для всех элементов управления стабилизацией.
Выполняется только для управления регистрацией цвета и коррекции гаммы.
Режим, предназначенный исключительно для черно-белого, выполняется для всех элементов управления стабилизацией во время черно-белой печати.
Выполняется только для управления регистрацией. Выполняется при изменении внутренней температуры машины.
Режим, предназначенный исключительно для черно-белого, выполняется только для коррекции гаммы.
Выполняется только для коррекции гаммы.
Режим, предназначенный исключительно для черно-белого, просто выполняется для всех элементов управления стабилизацией во время черно-белой печати.
Во время предварительного запуска, ожидания, печати или при завершении стабилизации определите статус стабилизации и определите тип стабилизации, а также время запуска в зависимости от факторов стабилизации и приоритета этих факторов. Если обнаружено состояние пустого тонера, суждение о стабилизации не будет выполняться.
Когда тип стабилизации и время запуска определены через суждение о стабилизации, будет выполнена стабилизация изображения.
Отображает сообщение "Калибровка" на панели управления во время выполнения стабилизации изображения.
Открытие передней двери/правой двери во время стабилизации изображения, возникновение неисправностей или отказ регулировки для каждой последовательности может остановить стабилизацию изображения.
- Управление регулировкой плотности Dmax
- Управление регулировкой интенсивности LD
- Управление регистрацией цвета (коррекция сдвига цвета)
- Управление коррекцией гаммы
- Контроль типа (режима) стабилизации изображения
- Поток выполнения стабилизации изображения
bizhub C4000i/C3300i P ТЕОРИЯ РАБОТЫ > 1. bizhub C4000i/C3300i P-56 (c) Время начала стабилизации Типы времени начала стабилизации показаны ниже.
Выполняется в любой из следующих моментов.
Начало цветной печати/Завершение цветной печати/Перед переключением в режим цвета/Сортировка по количеству копий.
Выполняется в любой из следующих моментов.
Начало цветной печати/Завершение цветной печати/Перед переключением в режим цвета.
Выполняется в начале цветной печати или перед переключением в режим цвета.
*Если осталось менее 10 листов бумаги для печати, стабилизация выполняется после завершения работы.
Для типа стабилизации изображения, которая была выполнена в следующих режимах, корректировка стабилизации будет выполнена повторно после завершения стабилизации. Время начала стабилизации перейдет на уровень 3 независимо от типа стабилизации.
В зависимости от режима стабилизации изображения применяется другая последовательность управления.
Управление выполняется в указанной последовательности для каждого режима.
*1: Датчик IDC использует выходное значение, рассчитанное при последней регулировке датчика регистрации IDC, и проверяет, что значение, измеренное на поверхности ремня переноса (уровень фона), находится в пределах указанного диапазона. Если измеренное значение выходит за пределы указанного диапазона, режим 1 используется при следующей стабилизации изображения.
*2: В отличие от регулировки регистрации цвета режима 1 выполняется упрощенный контроль регистрации цвета.
*3: В отличие от гамма-коррекции режима 1 выполняется упрощенная гамма-коррекция.
*4: Выполняется дважды при замене узла формирования изображения или узла ремня переноса, или когда машина восстанавливается после состояния пустого тонера.
Далее описываются операции стабилизации, выполняемые, например, при включении главного выключателя питания, отмене режима сна, закрытии передней двери или сброса неисправности.
Обнаружен новый узел формирования изображения/Y,M,C.
Машина восстанавливается после состояния пустого тонера.
Во время отображения кода предупреждения.
При последней стабилизации изображения значение обнаружения датчика IDC было выходит за пределы указанного диапазона.
Обнаружено изменение окружающей среды (обнаружено изменение окружающей среды, превышающее пороговое значение, с момента последней последовательности стабилизации изображения).
- Последовательность контроля по режиму и стабилизации изображения/ стабилизация) стабилизация) коррекция + контроль регистрации цвета) длительная стабилизация изображения) *4 контроль регистрации) гамма-коррекция) коррекция) короткая стабилизация изображения) обнаружение корректировки *1 обнаружение *1 корректировка обнаружения*1 обнаружение*1 обнаружение*1 обнаружение*1 корректировка корректировка регистрация корректировка регистрация корректировка *2 корректировка регистрация корректировка *2 коррекция *3 коррекция *3 корректировка плотности корректировка интенсивности регистрация корректировка *2 коррекция *3 корректировка интенсивности корректировка интенсивности регистрация корректировка коррекция *3 корректировка коррекция *3 корректировка корректировка интенсивности коррекция *3 коррекция
- Операция предварительного хода
Количество напечатанной бумаги после последней регулировки LD превышает предопределенное значение.
Запрос регулировки Dmax получен в результате последней гамма-коррекции.
Количество напечатанной бумаги после гамма-коррекции превышает предопределенное значение.
Предоставлена информация, указывающая, что последний контроль стабилизации был прерван.
Происходит изменение температуры по истечении предопределенного периода времени после остановки привода проявки.
Количество напечатанной бумаги после гамма-коррекции превышает предопределенное значение.
Происходит изменение на предопределенное значение или более в температуре после корректировки регистрации цвета (при выходе из режима сна).
Обнаружен новый узел формирования изображения/K.
При последней стабилизации изображения значение обнаружения датчика IDC было выходит за пределы указанного диапазона.
Обнаружено изменение окружающей среды (обнаружено изменение окружающей среды, превышающее пороговое значение, с момента последней последовательности стабилизации изображения).
Количество напечатанной бумаги после последней регулировки LD превышает предопределенное значение.
Проходит предопределенный период времени или более после остановки привода проявки.
Происходит изменение на предопределенное значение или более в температуре после корректировки регистрации цвета (при выходе из режима сна).
Запрос регулировки Dmax получен в результате последней гамма-коррекции.
Количество напечатанной бумаги после гамма-коррекции превышает предопределенное значение..
Предоставлена информация, указывающая, что последний контроль стабилизации был прерван.
Количество напечатанной бумаги после последней регулировки LD превышает предопределенное значение.
Количество напечатанной бумаги после последней регулировки LD превышает предопределенное значение.
Предоставлена информация, указывающая, что последний контроль стабилизации был прерван.
Проходит предопределенный период времени или более после остановки привода проявки.
Оптимальный контроль стабилизации изображения может быть выбран с использованием режима администратора или режима обслуживания в соответствии с условиями использования пользователем.
Доступны три варианта: режимы стандартный, приоритет цвета и приоритет черного.
Режим установки стабилизации изображения предусмотрен для поддержания качества изображения и достижения следующих целей.
1. Снизить частоту выполнения контроля стабилизации для снижения стоимости печати для пользователей с низкой частотой печати
2. Сократить время между включением машины и готовностью к печати
3. Сохранить удобство для пользователей с высокой частотой цветной печати
Стабилизация цвета выполняется, если необходима корректировка изображения для цветной или черной печати во время предварительного прогрева.
Стабилизация цвета выполняется, если необходима корректировка изображения для цветной или черной печати во время предварительного прогрева.
Стабилизация выполняется безусловно при включении главного выключателя питания. Время прогрева составляет около 60 сек при включении главного выключателя питания.
Стабилизация черного выполняется, если необходима корректировка изображения для черной печати во время предварительного хода.
Стабилизация цвета выполняется перед цветной печатью, если необходима корректировка изображения для цветной печати.
Типы (режимы) стабилизации изображения, которые будут выполняться с помощью меню режима обслуживания, описаны ниже.
- *: Датчик устройства чтения основной машины.
Типы (режимы) стабилизации изображения, которые будут выполняться с помощью меню режима эксперта, описаны ниже.
Для выключения и включения главного выключателя питания выключите главный выключатель питания и дождитесь 10 сек. или более перед его включением. Если значение или значения в режиме обслуживания изменены, требуется 10 сек. или более для корректного внедрения изменений параметров в машину.
- Регулировка эксперта
- Время стабилизации bizhub C3851FS/C3851 bizhub C3351
Когда сетевой кабель отключен после выключения главного выключателя питания, частичные выключатели питания остаются включены для мониторинга работы главного выключателя питания.
Поэтому во время разборки и сборки обязательно выключите главный выключатель питания и отключите сетевой кабель от электросети.
При замене узла или платы при подключенном сетевом кабеле существует риск поражения электрическим током или повреждения узла или платы.
Когда главный выключатель питания выключен, но сетевой кабель все еще подключен к электросети, включены только следующие выключатели питания.
Эта функция сокращает время запуска (*).
Создаются "Данные быстрого запуска", питание операционной системы CPU включено в течение определенного времени после выключения главного выключателя питания для сохранения памяти On Board Memory в модуле хранения.
После сохранения "Данных быстрого запуска" питание операционной системы CPU отключается. Однако частичные выключатели питания остаются включены для мониторинга работы главного выключателя питания.
В следующий раз сохраненные "Данные быстрого запуска" будут использованы для запуска машины.
*: Время запуска обозначает "Время доступа панели", "Время доступа экрана BOX" и "Время доступа сети".
После выключения главного выключателя питания включите главный выключатель питания до сохранения "Данных быстрого запуска" для запуска машины на нормальной скорости.
Также, когда сетевой кабель отключен до сохранения "Данных быстрого запуска" после выключения главного выключателя питания, машина будет запущена на нормальной скорости.
- Блок питания
- Функция быстрого запуска
Кнопка питания предлагает две функции, служа кнопкой энергосбережения и вспомогательным выключателем питания, встречаемым в обычных моделях, в зависимости от продолжительности нажатия.
В установке по умолчанию краткое нажатие кнопки питания переводит машину в режим энергосбережения (режим низкой мощности), а длительное нажатие переводит машину в режим выключения вспомогательного питания.
Режим можно изменить следующим образом: [Administrator] -> [Maintenance] -> [Timer Setting] -> [Power Settings].
Все функции готовы к приему и выполнению работ.
Потребление энергии ограничено уровнем ниже режима ожидания с минимизированным управлением температурой термоузла.
Сброс при получении задания или использовании машины.
Потребление энергии снижено в режиме низкой мощности.
Датчики, используемые внутри, работают.
Питание подается только на часть базовой платы, необходимую для получения задания.
- Функции кнопки питания
- Статус в каждом режиме режим режим
Когда оригинал размещен на сканере, получено задание или машина используется, система пробуждается.
Питание подается только на часть базовой платы, необходимую для получения задания.
Сброс при получении задания или использовании машины.
Потребление энергии снижено в режиме низкой мощности.
Датчики, используемые внутри, работают.
Время пробуждения короче, чем при выборе "Enabled или High".
Система пробуждается при включении вспомогательного питания.
Питание подается только на часть базовой платы, необходимую для получения задания.
Задание может быть получено, но печать выполняется при включении питания.
Время пробуждения дольше, чем при выборе "Disabled".
Питание подается только на базовую плату.
Задание может быть получено, но печать выполняется при включении питания.
Время пробуждения дольше, чем при выборе "Disabled".
Питание снижается при выборе "Enabled".
Потребление энергии на минимальном уровне.
Сброс только кнопкой питания или установкой еженедельного таймера.
Система также может пробуждаться, когда эта машина оснащена дополнительным комплектом беспроводной локальной сети.
*1: В режиме автоматического выключения питания ErP эта машина не может получать данные или факсы, а также не может сканировать или печатать оригинал.
*2: [Disable], [Enabled] и [High] доступны для выбора в [Administrator] -> [Maintenance] -> [Timer Setting] -> [Power Settings] -> [Power Consumption in Sleep Mode].
*3: Даже в режиме выключения вспомогательного питания [Disable], [Enabled] и [High] доступны для выбора в [Administrator] -> [Maintenance] -> [Timer Setting] -> [Power Supply/Power Save Settings] -> [Power Consumption in Sleep Mode].
Питание подается только на следующие части в режиме ожидания и режиме вспомогательного отключения питания.
*1: Когда [Enabled] и [High] выбраны в [Administrator] -> [Maintenance] -> [Timer Setting] -> [Power Settings] -> [Power Consumption in Sleep Mode], питание не подается.
*2: Когда [High] выбран в [Administrator] -> [Maintenance] -> [Timer Setting] -> [Power Settings] -> [Power Consumption in Sleep Mode], питание не подается.
- Блок питания

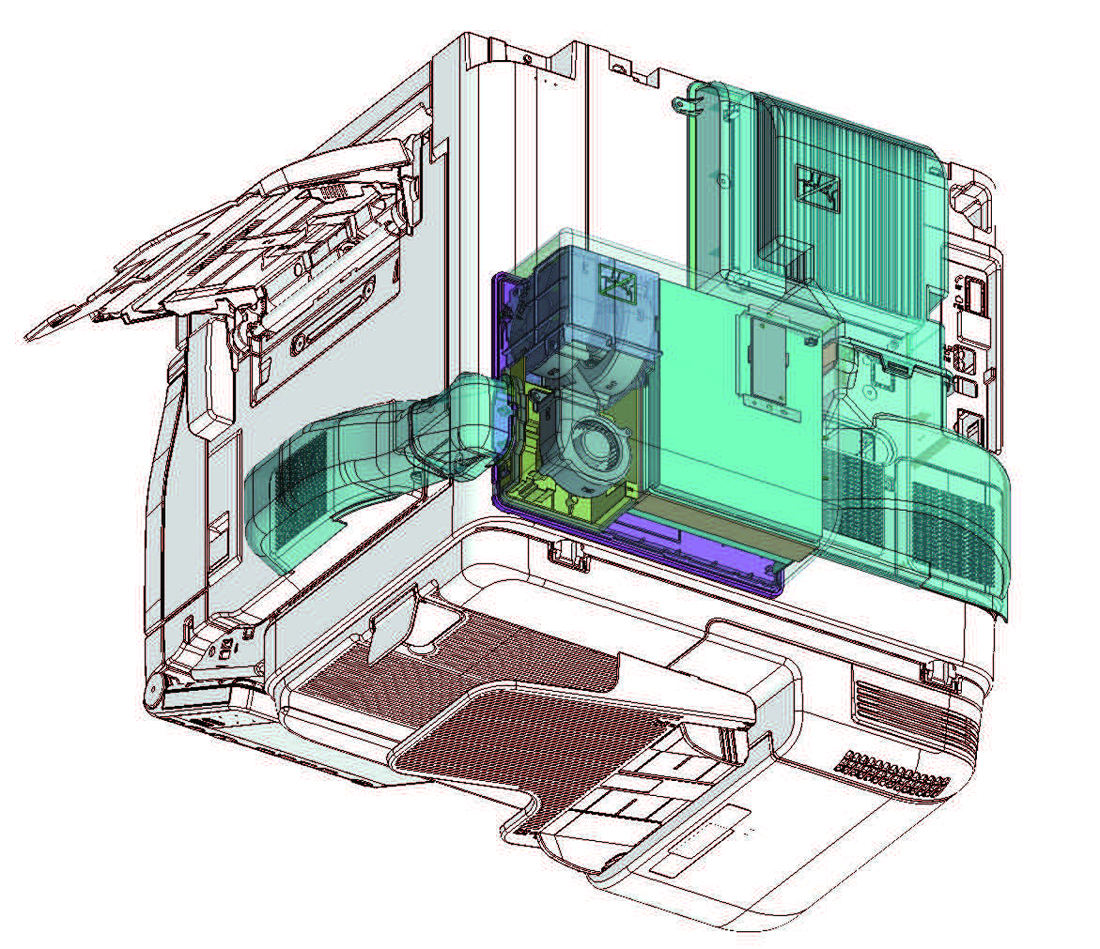

Отводит тепло, выделяемое источником постоянного тока или секцией базовой платы, для предотвращения повышения внутренней температуры машины.
Всасывает и восстанавливает плавающий тонер, чтобы предотвратить загрязнение тонером внутренних частей машины.
Подает воздух в воздуховод между платой HV и лотком выхода бумаги. Таким образом предотвращается повышение температуры вокруг платы HV из-за тепла от выходящей бумаги.
Подает воздух на лоток выхода бумаги для охлаждения бумаги.
Подает воздух на плату CPU для обеспечения охлаждения.
*1: Если машина переходит в режим «ожидания», вентилятор работает на полной скорости в течение установленного времени перед остановкой.
Общее количество в режиме копирования/печати/факса/сканирования будет отображаться на экране, как описано ниже.
Счет увеличивается на один при подаче сигнала выхода на него.
Режимы подсчета можно выбрать в [Billing Setting] (Параметры биллинга) Service Mode (Сервис-режима). Подробнее см. Counter Setting (Параметры счетчика).
- Функция
- Счетчик управления вентилятором, счетчик отправки факса, счетчик получения факса, счетчик оригинала, счетчик бумаги, счетчик двусторонней печати, количество выходных страниц

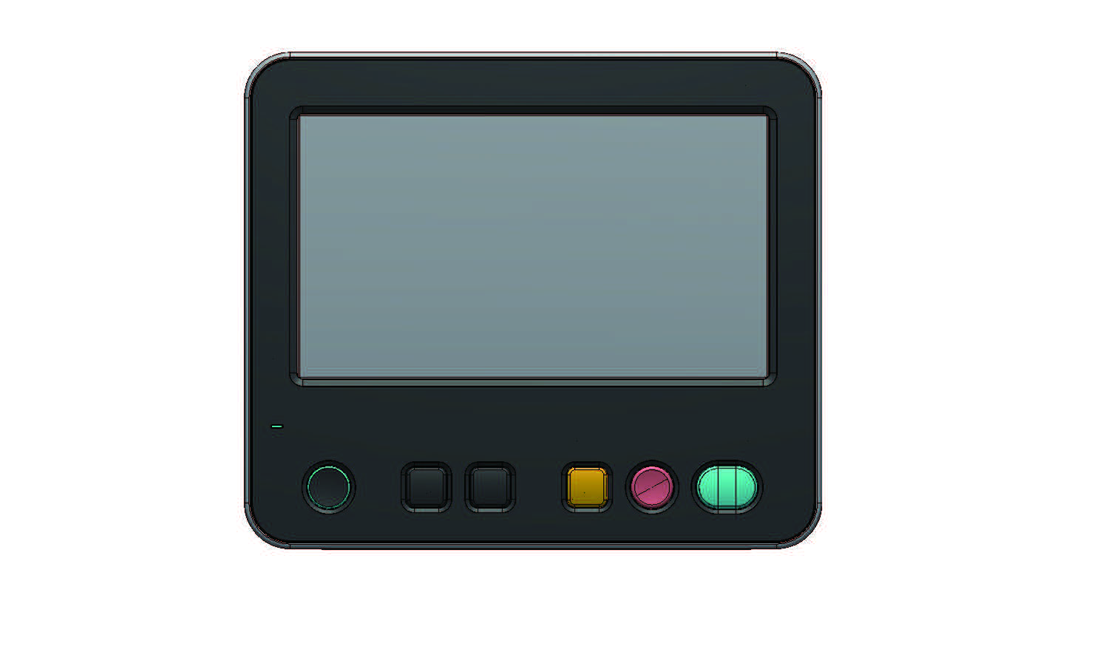

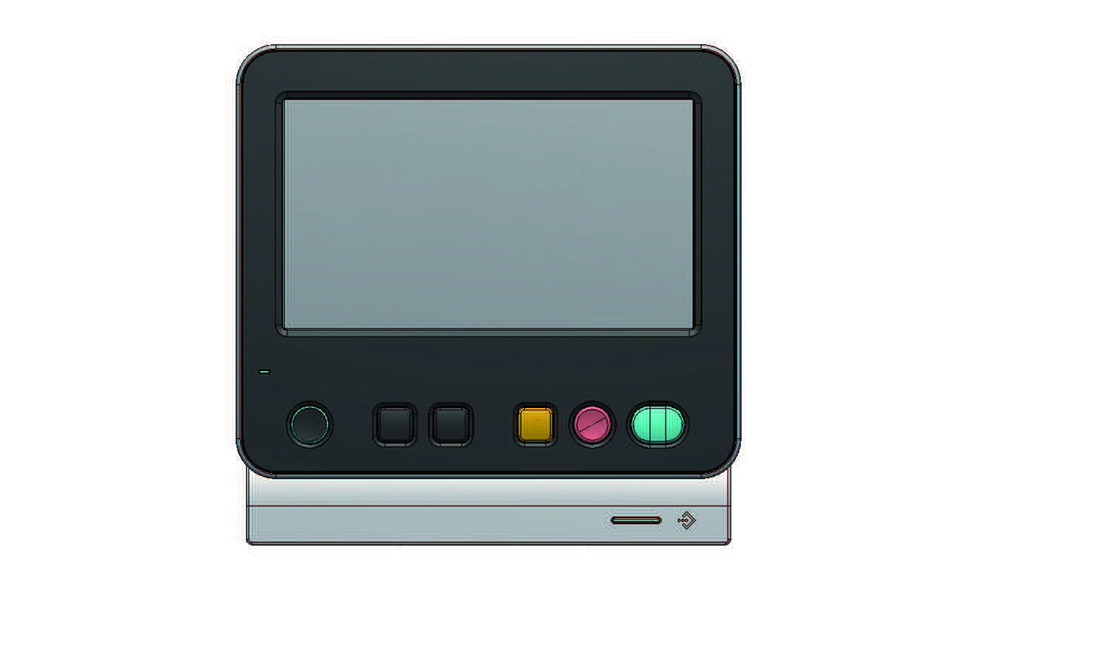

- Раздел панели управления
Описано управление подсветкой светодиодов в каждом разделе индикаторов.
- Раздел индикатора кнопки Power и кнопки Start
- Раздел индикатора состояния предупреждения
- Раздел индикатора данных
2. PF-P20/PF-P21

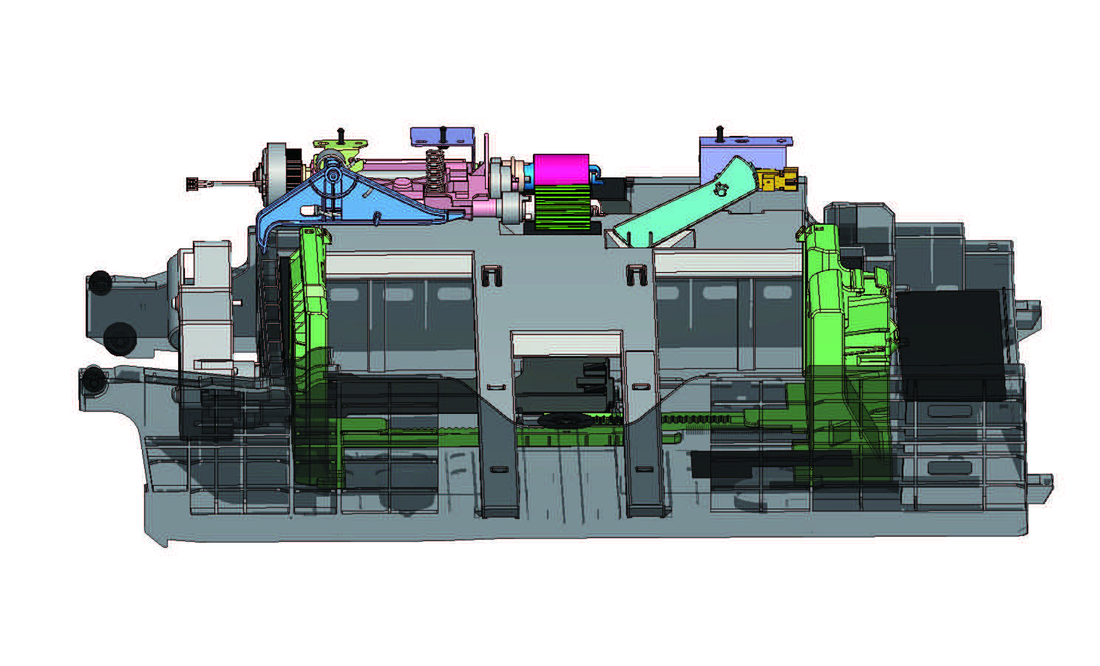

Лоток 2 и лоток 3 управляются одной и той же процедурой управления.
Рычаг поднятия бумаги расположен под пластиной поднятия бумаги.
Приводной вал двигателя поднятия лотка 2 соединен с рычагом поднятия бумаги.
При вращении приводного вала двигателя поднятия лотка 2 рычаг поднятия бумаги вращается, поднимая пластину поднятия бумаги.
- Операция подъема
Когда лоток выдвигается из машины, муфта двигателя поднятия лотка 2 и приводного вала пластины поднятия отсоединяются друг от друга.
Когда приводная сила двигателя поднятия лотка 2 отводится от приводного вала пластины поднятия бумаги, пластина поднятия бумаги начинает опускаться под собственным весом.
Когда лоток задвигается в машину, датчик двери лотка 2 блокируется. Затем машина определяет, что лоток полностью задвинут.
Пластина поднятия бумаги опускается при выдвижении лотка, поэтому датчик верхнего предела лотка 2 разблокируется.
Определив после вставления лотка, что датчик верхнего предела лотка 2 разблокирован, машина запускает вращение двигателя поднятия лотка 2 для начала операции поднятия пластины поднятия бумаги.
Когда стопка бумаги поднимается на заданную высоту после начала операции поднятия пластины поднятия бумаги, датчик верхнего предела лотка 2 блокируется.
Определив, что датчик верхнего предела лотка 2 заблокирован, машина останавливает двигатель поднятия лотка 2, завершая операцию поднятия пластины поднятия бумаги.
Управление предусмотрено для обеспечения того, чтобы операция поднятия лотка 2 не выполнялась одновременно с другими лотками.
Если лоток 2 выдвигается во время операции поднятия пластины поднятия бумаги и соответственно датчик двери лотка 2 разблокируется, операция поднятия пластины поднятия бумаги прекращается.
По мере уменьшения количества бумаги во время печати, ролик захвата постепенно опускается, разблокируя датчик верхнего предела лотка 2. Двигатель поднятия лотка 2 снова начнет вращаться, поднимая пластину поднятия бумаги.
Когда датчик верхнего предела лотка 2 заблокирован, двигатель поднятия лотка 2 останавливается, прекращая поднятие пластины поднятия бумаги.
Последовательность этих операций повторяется для поддержания постоянного прижима между роликом захвата и стопкой бумаги (давление захвата бумаги) независимо от оставшегося количества бумаги.
- Операция опускания
- Время операции
Предусмотрен механизм втягивания ролика захвата во избежание повреждения стопки бумаги при вставке лотка подачи бумаги.
Когда лоток 2 открыт, рычаг втягивания в задней части машины прижимает ролик захвата к положению втягивания.
Когда ролик захвата находится в положении втягивания, бумага не может быть повреждена, так как ролик захвата не контактирует со стопкой бумаги.
Закрытие лотка 2 нажимает рычаг втягивания, перемещая ролик захвата в положение, при котором он может подавать бумагу.
При возникновении замятия бумаги, когда бумага зажата между роликами, где ролик подачи прижимает ролик сепарации, бумага останется внутри машины при извлечении лотка подачи. Если вставить лоток подачи в этом состоянии, бумага может разорваться на куски, которые могут упасть и рассыпаться внутри машины. Это предотвращает разрыв или падение бумаги путем втягивания ролика сепарации.
Отпусти блокировку лотка бумаги, рычаг прижима ролика также будет отпущен, и рычаг втягивания ролика сепарации будет нажат в положение втягивания. Это освобождает бумагу от роликов, даже если она зажата между ними.
Вращение двигателя привода лотка 2 передается через муфту подачи бумаги лотка 2 для привода ролика подачи и подачи бумаги.
Поданная бумага подается на регистрационный ролик.
Бумага прижимается к неподвижному регистрационному ролику так, что в бумаге образуется петля. Затем ролик подачи останавливается. Образованная таким образом петля в бумаге устраняет любой механический перекос бумаги.
Когда задний край бумаги достигает точку непосредственно перед роликом подачи, ролик подачи останавливается.
Направляющую пластину задней кромки можно переместить до точного размера в направлении длины загружаемой бумаги.
При нажатии кнопки освобождения фиксации направляющей пластины задней кромки сдвиньте направляющую пластину задней кромки влево и вправо.
Направляющую пластину кромки можно переместить до точного размера в направлении ширины загружаемой бумаги.
При удержании рычага освобождения фиксации направляющей пластины кромки сдвиньте направляющую пластину кромки вперед и назад.
При перемещении направляющей длины бумаги ящика вращается круглая пластина обнаружения длины бумаги, расположенная на дне ящика.
Длина бумаги определяется рычагом, работающим в сочетании с пластиной обнаружения длины бумаги, и четырьмя датчиками обнаружения длины бумаги на плате FD определения размера бумаги.
Четыре датчика обнаружения длины бумаги определяют размер бумаги, загруженной в ящик.
Датчик на плате размера бумаги FD определяет, открыт ли лоток или нет.
Когда датчик пустого лотка 2 разблокирован, обнаруживается состояние отсутствия бумаги.
Механизм обнаружения состояния почти пустого лотка не предусмотрен.
Датчик установки лотка 1 обнаруживает лоток в открытом или закрытом положении.
Если датчик регистрации не активирован в течение предопределенного периода времени после запуска последовательности подачи бумаги, главный блок определяет наличие неправильной подачи бумаги. Затем на панели появляется сообщение «PAPER EMPTY TRAY 2».
Индикацию неправильной подачи бумаги можно сбросить, открыв и закрыв любую из дверок.
Повторная подача бумаги (управление повторной попыткой) не выполняется из лотка 2, даже когда замятие бумаги устранено.
Лоток подачи бумаги оснащен механизмом стопора.
Когда бумага помещена, стопор предотвращает падение лотка подачи бумаги с аппарата, даже если он выдвинут.
Лоток подачи бумаги можно удалить, если внутри машины остается бумага во время устранения замятия или неправильной подачи.
Нажми стопор с левой стороны, блокировка стопора будет отпущена.
Нажми стопор с правой стороны, блокировка стопора будет заблокирована.
- Отпускание стопора лотка бумаги
- Фиксация стопора лотка бумаги

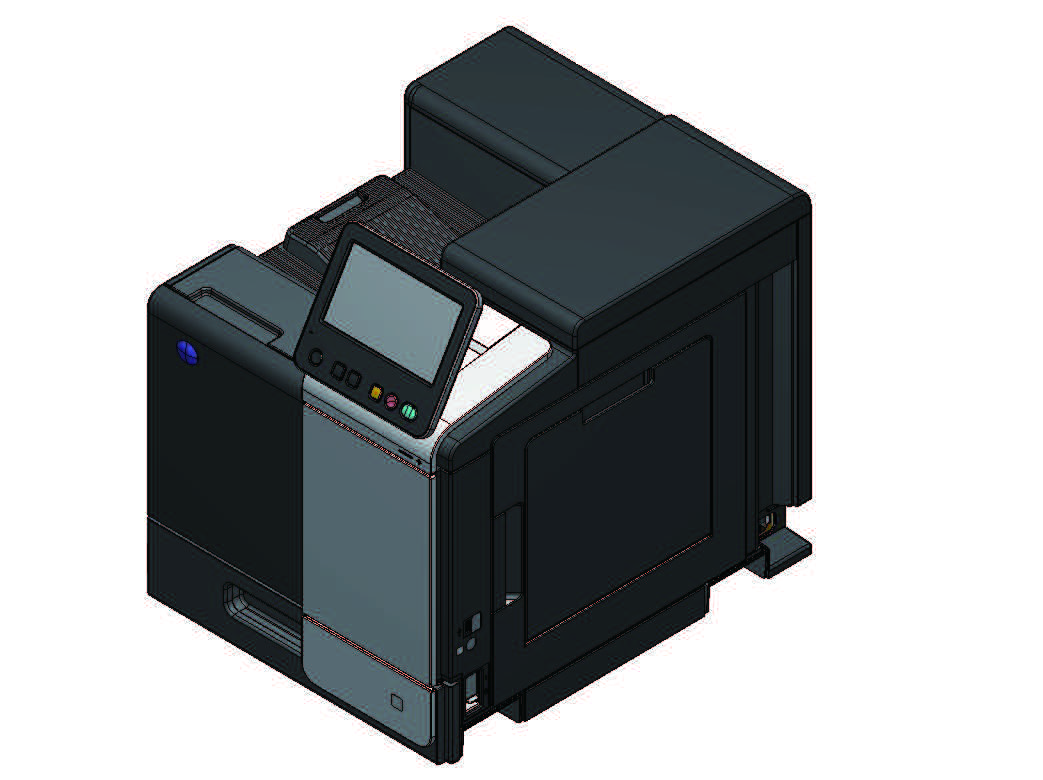

3. FS-P04

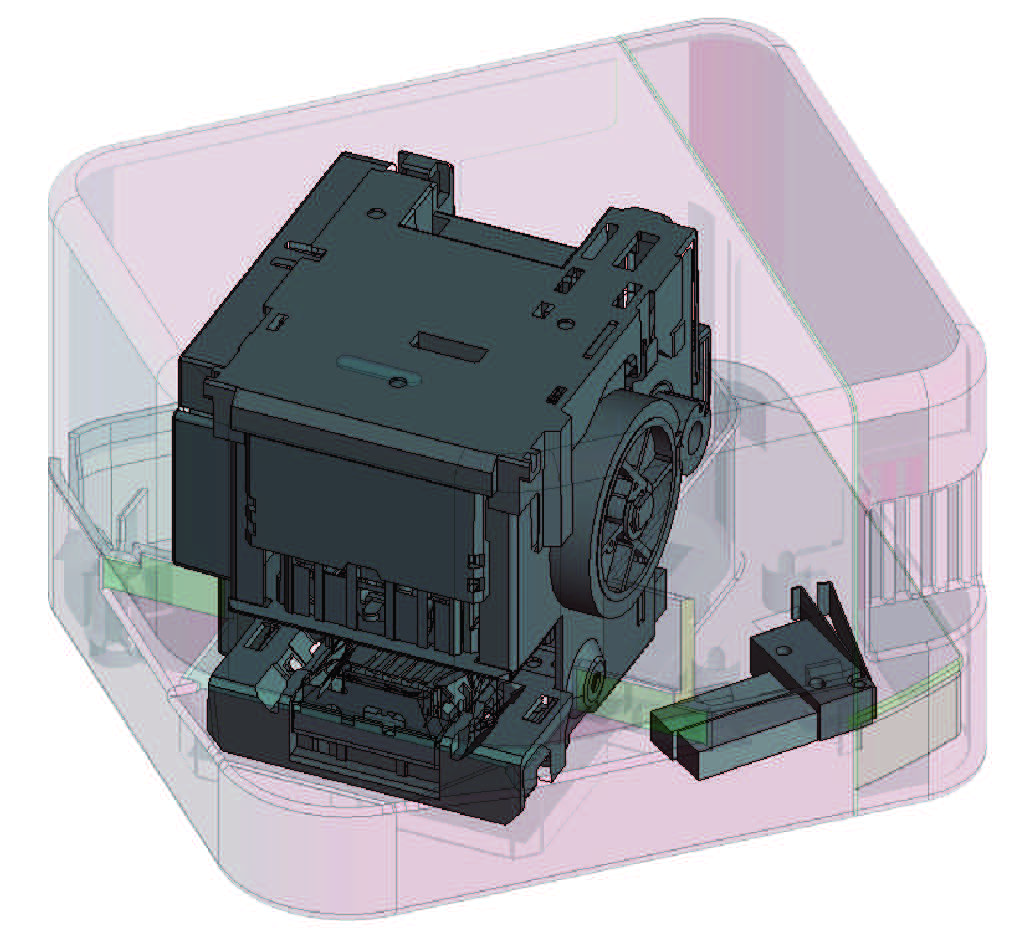

Финишер (FS-P04) состоит из клинчера, картриджа со скобами и выключателя безопасности, питание подается от основного блока МФУ.
Рефлексивный датчик, установленный в клинчере, определяет конец бумаги и выполняет скрепление.
Поскольку рефлексивный датчик не может определить конец бумаги с полностью черным изображением на обратной стороне или бумагу без границ, скрепление может не выполняться.
При открытии крышки финишера выключатель безопасности отключается, прекращая подачу питания от основного блока. В целях безопасности клинчер разработан таким образом, чтобы не работать при замене картриджа со скобами или устранении замятия скоб.
4. AU-102

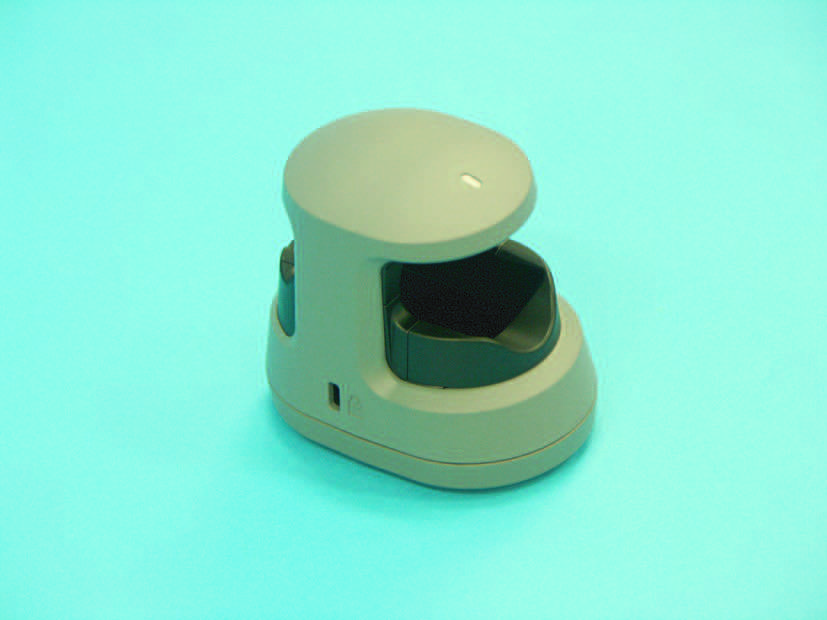

Рисунок вен пальца используется для персональной идентификации.
Характеристики вен находятся внутри корпуса и не могут быть визуально распознаны. Это делает характеристики вен чрезвычайно сложными для подделки или фальсификации. Система аутентификации по характеристикам вен обеспечивает высокий уровень безопасности.
С помощью излучения инфракрасного светодиода захватывается характеристика вены пальца камерой и создается его изображение. Изображение характеристики вены регистрируется, и лицо может быть идентифицировано, если характеристика вены этого лица совпадает с зарегистрированной во время аутентификации пользователя.

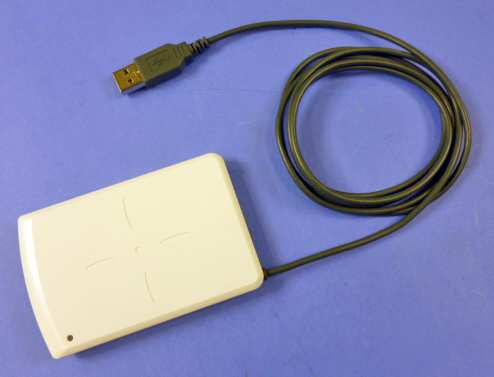

5. AU-201S
Поместите бесконтактную IC-карту на устройство аутентификации для чтения и записи данных.
Отображает операционное состояние через светодиоды на устройстве.
Горит красный или оранжевый свет: устройство испытывает проблему.

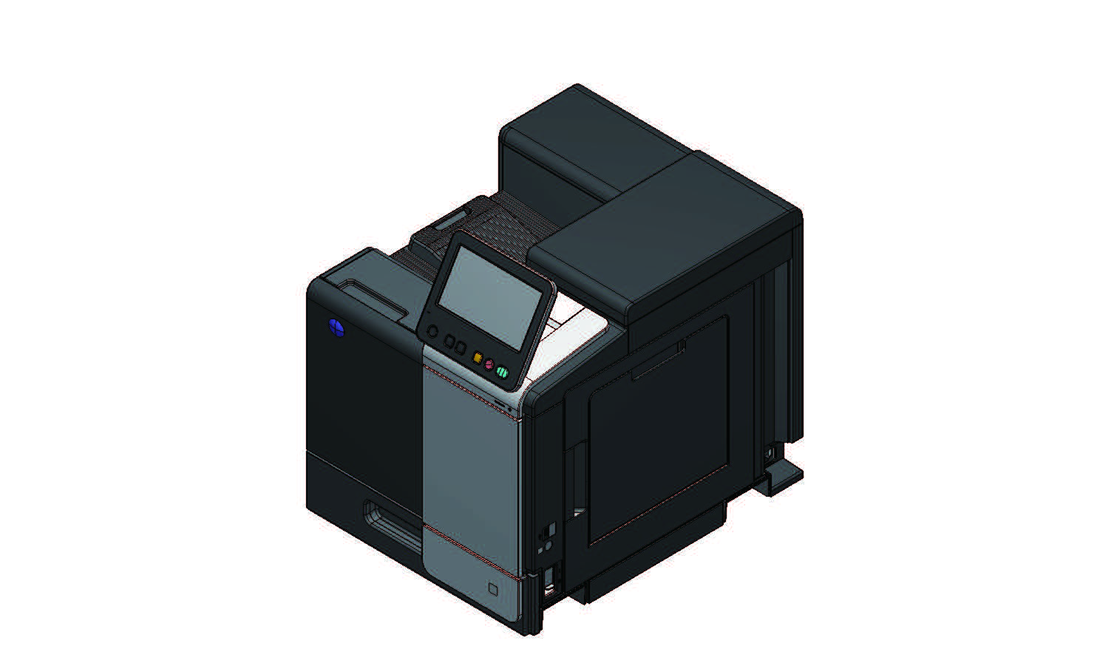

6. EK-P08/EK-P09
Документ может быть напечатан непосредственно с USB-памяти или сохранен в нее.
Подключение USB-клавиатуры (опция дилера: только для зарубежных рынков) позволит вводить данные с клавиатуры.
Документ может быть напечатан непосредственно с USB-памяти или сохранен в нее.
Подключение USB-клавиатуры (опция дилера: только для зарубежных рынков) позволит вводить данные с клавиатуры.
Комплект локального интерфейса устанавливается, когда требуются функция голосового руководства и функции взаимодействия с портативным телефоном или КПК (персональный цифровой помощник), совместимые с Bluetooth. Он имеет встроенный динамик и приемник связи Bluetooth.
7. UK-221
При установке комплекта обновления можно добавить следующие функции.
Даже когда основной блок МФУ находится в режиме ожидания в режиме «ErP Auto Power Off», основной блок МФУ может быть запущен с клиента для выполнения задания.
Для использования комплекта обновления требуются следующие параметры.
«Структура интерфейса» включает следующие пять режимов. Эти режимы можно выбирать в зависимости от среды подключения основного блока МФУ.
Используйте, когда основной блок МФУ подключен только к среде LAN.
Используй, когда основной блок МФУ подключен только к беспроводной сетевой среде LAN.
Используй, когда основной блок МФУ подключен как к среде LAN, так и к беспроводной среде LAN.
Используй, когда основной блок МФУ подключен как к среде LAN, так и к беспроводной среде LAN.
Основной блок МФУ используется как точка доступа беспроводной LAN (режим Primary).
Используй, когда основной блок МФУ подключен как к среде LAN, так и к беспроводной среде LAN.
Основной блок МФУ используется как точка доступа беспроводной LAN.
В этом режиме мобильное устройство (кроме iOS) может легко подключаться к устройствам аутентификации Wi-Fi Direct.
Линия LAN является основной линией.
Для выполнения задания, полученного от клиента через LAN.
Используйте, когда аппарат подключен только к среде беспроводной LAN.
Линия беспроводной LAN является основной линией.
Выполнение задания, полученного от клиента через точку доступа беспроводной LAN.
Выполнение задания, полученного с компьютера, подключенного к LAN.
Выполнение задания, полученного с компьютера, подключенного к беспроводной LAN.
Выполнение задания, полученного с устройства Android или устройства iOS (далее именуемое мобильным устройством), подключенного к беспроводной LAN.
Осуществляется беспроводная связь между аппаратом и клиентом через точку доступа беспроводной LAN.
- Только проводное подключение
- Только беспроводное подключение
Применяйте, когда устройство подключено одновременно к локальной сети и беспроводной локальной сети.
Линия LAN является основной линией, а линия беспроводной LAN является дополнительной линией.
Для выполнения задания, полученного от клиента через LAN.
Выполнение задания, полученного с компьютера, подключенного к LAN.
Выполнение задания, полученного с компьютера, подключенного к беспроводной LAN.
Выполнение задания, полученного с устройства Android или устройства iOS (далее именуемое мобильным устройством), подключенного к беспроводной LAN.
Для выполнения задания от клиента через точку доступа беспроводной LAN.
Выполнение задания, полученного с компьютера, подключенного к LAN.
Выполнение задания, полученного с компьютера, подключенного к беспроводной LAN.
Выполнение задания, полученного с устройства Android или устройства iOS (далее именуемое мобильным устройством), подключенного к беспроводной LAN.
Выполняется обмен данными между устройством и мобильным устройством через LAN и точку доступа беспроводной LAN.
- Проводное+Беспроводное (вторичный режим)
Применяйте, когда устройство подключено одновременно к локальной сети и беспроводной локальной сети.
Линия LAN является основной линией, а линия беспроводной LAN является дополнительной линией.
Устройство используется в качестве точки доступа беспроводной LAN.
При запуске устройства выполняется беспроводная LAN коммуникация между устройством и мобильным устройством (устройство Android, устройство iOS или устройства с поддержкой Wi-Fi) без использования точки доступа беспроводной LAN.
Для выполнения задания, полученного от клиента через LAN.
Выполнение задания, полученного с компьютера, подключенного к LAN.
Выполнение задания, полученного с компьютера, подключенного к беспроводной LAN.
Для выполнения задания, полученного от мобильного устройства через беспроводную коммуникацию.
Этот режим выполняет тот же контроль, что и режим Проводное+Беспроводное (основной режим).
При подключении к устройствам с поддержкой Wi-Fi Direct аутентификации возможно подключение без настройки SSID и пароля.
В режиме ErP Auto Power Off дополнительное питание отключается, так что потребление энергии контролируется. Нажмите кнопку питания для запуска основного корпуса МФУ.
Когда основной корпус МФУ, на котором не установлен комплект модернизации, переключается в режим ErP Auto Power Off, операции такие как прием данных, прием факса, чтение оригинала, печать и так далее не могут быть выполнены.
Когда комплект модернизации установлен, режим ErP Auto Power Off может быть отключен удаленно (путем запуска основного корпуса МФУ).
- Проводное+Беспроводное (основной режим)
- Проводное+Беспроводное (Wi-Fi Direct)
Чтобы выйти из режима ErP Auto Power Off, выберите [Пробуждение с ARP + коммуникация Unicast].
- Проводное+Беспроводное (вторичный режим)
1. Устройство ожидает указание на запуск, отправляемое через беспроводную LAN коммуникацию.
2. Получите команду запуска от клиента через беспроводную LAN коммуникацию без использования точки доступа беспроводной LAN для запуска
Получение указания на запуск от ПК для запуска основного корпуса МФУ.
Получение коммуникации от мобильного устройства для запуска основного корпуса МФУ.
*1: Для выполнения задания на печать требуется настроить [параметры Wake-On-Lan] в [начальных параметрах] драйвера принтера.
3. После запуска устройства выполните задание, полученное от клиента.
Выполните задание, полученное от ПК через LAN.
Выполните задание, полученное от ПК через беспроводную LAN коммуникацию.
Выполните задание, полученное от мобильного устройства через беспроводную LAN коммуникацию.
Чтобы выйти из режима ErP Auto Power Off, выберите [Пробуждение с ARP + коммуникация Unicast].
- Проводное+Беспроводное (основной режим), Проводное+Беспроводное (Wi-Fi Direct)
1. Основной корпус МФУ ожидает указание на запуск, отправляемое через беспроводную LAN коммуникацию.
2. Получение указания на запуск от клиента через беспроводную LAN коммуникацию без использования точки доступа беспроводной LAN для запуска
Получение указания на запуск от ПК для запуска основного корпуса МФУ.
Получение коммуникации от мобильного устройства для запуска основного корпуса МФУ.
*1: Для выполнения задания на печать требуется настроить [параметры Wake-On-Lan] в [параметрах] драйвера принтера.
3. После запуска основного корпуса МФУ выполните задание, полученное от клиента.
Выполните задание, полученное от ПК через LAN.
Выполните задание, полученное от мобильного устройства через прямую беспроводную LAN коммуникацию.
После запуска основного корпуса МФУ беспроводная LAN коммуникация между основным корпусом МФУ и точкой доступа беспроводной LAN будет завершена.
Для выполнения задания на печать требуются настройки свойств драйвера принтера для запуска основного корпуса МФУ из режима ErP Auto Power Off.
- Параметры драйвера принтера
1. Откройте окно свойств принтера.
2. Выберите вкладку [начальные параметры] и выберите [параметры Wake-On-Lan].
3. Установите флажок [Пробуждение перед печатью из режима экономии энергии].
8. CU-202
Выпускной патрубок установлен над каждым воздухозаборником. Таким образом, блок очистки максимально собирает УЧ, выпускаемые из основного корпуса.
Блок очистки состоит из трех выпускных вентиляторов, фильтра УЧ и платы управления.
Воздух выпускается из термоузла, секции выхода бумаги и секции питания основного корпуса, а также из внутренней части машины. Блок очистки подает выпускаемый воздух в блок очистки через каждый воздухопровод.
Фильтр УЧ собирает воздушные УЧ (ультратонкие частицы), выпускаемые из основного корпуса.
Воздух, проходящий через фильтр УЧ, выпускается из машины через выпускные вентиляторы 1/2/3 в блоке очистки.
Фильтр УЧ не требует периодической замены.
Плата управления блока очистки управляет тремя выпускными вентиляторами 1/2/3.
Три выпускных вентилятора управляются вращением одинаковым образом.
Плата управления блока очистки определяет статус блокировки выпускных вентиляторов.
Даже если один из выпускных вентиляторов в блоке очистки заблокирован, плата управления блока очистки отправляет сигнал блокировки в основной корпус. Тогда на панели управления появится сообщение об отказе вентилятора блока очистки (C5360).
- Условия управления снижением управления ожиданием
- Определение блокировки

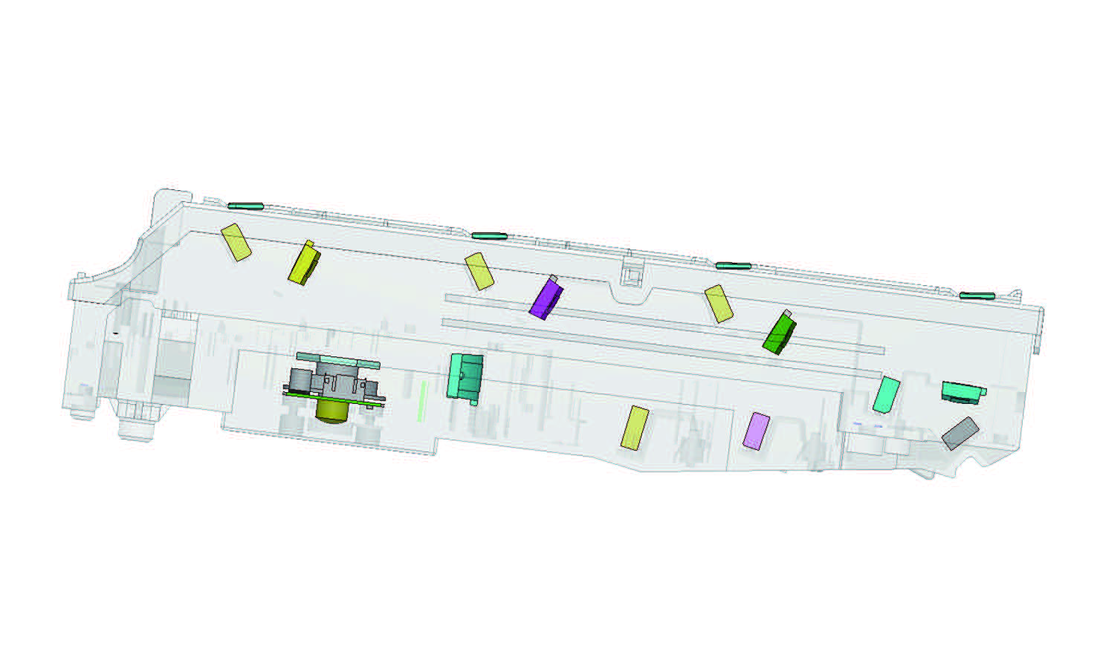

Список приводных роликов и датчиков (путь подачи бумаги) №
