1. Детали, запрещённые к разборке/регулировке
Для предотвращения ослабления винтов на винты нанесена фиксация резьбы синего или зелёного цвета.
Фиксация резьбы нанесена на винты, которые могут ослабнуть из-за вибраций и нагрузок при эксплуатации машины или вибраций при транспортировке.
Если винты с фиксацией резьбы ослабнут или будут удалены, обязательно нанеси фиксацию резьбы после затягивания винтов.
Винты, которые трудно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.
Не удаляй и не ослабляй окрашенные в красный цвет винты на месте. Обратите также внимание, что при использовании двух или более винтов для одной детали может быть отмечена красной краской только один представительный винт.
Не вращай переменные резисторы на платах, для которых в разделе "Регулировка/Настройка" не даны инструкции по регулировке.
1.4 Предупреждения при разборке ПРЕДУПРЕЖДЕНИЕ • При доступе к труднодоступным или узким местам будьте осторожны относительно острых краёв и заусенцев на раме и деталях.
Они могут травмировать ваши руки или пальцы.
• Если абсолютно необходимо обслуживать машину с открытой дверью или снятыми внешними крышками, всегда следи за движением внутренних деталей.
• При снятии детали, которая крепит двигатель, шестерню или другую подвижную деталь, разборке узла или переустановке любой из таких деталей и узлов, будь внимателен к движущимся деталям и обеспечь, чтобы ни одна деталь или узел не упал. Во время процедуры обслуживания обеспечь достаточную поддержку для любого тяжелого узла.
Вы можете получить травму от упавшей детали или узла.
bizhub C4000i/C3300i F РАЗБОРКА/СБОРКА > 1. Запрещённые к разборке/регулировке узлы F-2 1.5 Предупреждения/Меры предосторожности при установке или транспортировке ПРЕДУПРЕЖДЕНИЕ • При монтаже опции на машину будьте внимательны к движениям других рабочих, выполняющих работу.
Другой рабочий может получить травму в точке защемления между машиной и опцией.
• При установке опции на машину соблюдайте осторожность относительно зазора между машиной и опцией.
Ты можешь получить травму с прищемленным пальцем или рукой между машиной и опцией.
• Не оставляйте машину без присмотра во время транспортировки, установки и/или проверки. Если машина остаётся без присмотра, направьте выступы в сторону стены или примите другие необходимые меры предосторожности.
Чтобы предотвратить спотыкание пользователя или другого лица в зоне о выступы машины или зажатие кабелем, что может привести к падению на пол или другой личной травме.
2. Узлы, которые запрещено снимать
Лазер работает внутри узла PH. Открытие крышки может привести к попаданию пыли и прерыванию работы лазера. Не снимай винты, которые могут разобрать узел PH.
Внутренняя часть термоузла (fusing unit) и положение ремня термоузла (fusing belt) отрегулированы до отправки. Не снимайте никакие винты, которые могут привести к разборке термоузла (fusing unit).
3. Предупреждения/Предостережения при разборке/сборке
3.1 Снятие/установка печатных плат (PWBs) ПРЕДУПРЕЖДЕНИЕ • При разборке обязательно отсоедините кабель питания от розетки.
Когда кабель питания подключён к розетке, некоторые узлы остаются под напряжением даже при выключении переключателя POWER. Существует риск поражения электрическим током.
• Чтобы избежать поражения электрическим током, не касайтесь опасной зоны на блоке питания постоянного тока с открытой крышкой в течение 12 часов после отсоединения кабеля питания.
Напряжение может медленнее снижаться после отсоединения кабеля питания, если устройство неисправно.
• При снятии или установке печатной платы или другого электрического компонента см. «Обращение с печатными платами (PWBs)» и следуйте соответствующим процедурам снятия или установки.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.

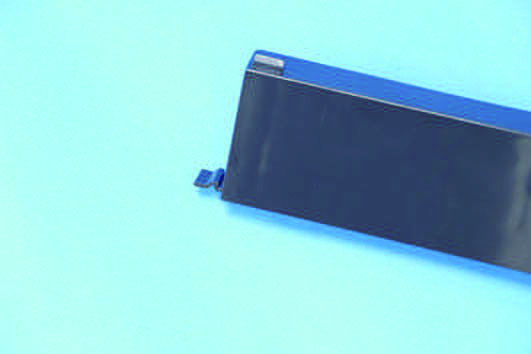

1. Поворотом концов стопора [1] снимите его с основного корпуса.
2. Снимите винт [2] и снимите переднюю дверцу (front door) [3].
3. Для переустановки выполните операции удаления в обратном порядке.
1. Снимите узел фильтра тонера (toner filter assy.).
2. Снимите заднюю крышку.
3. Выдвиньте лоток 1 (tray 1).

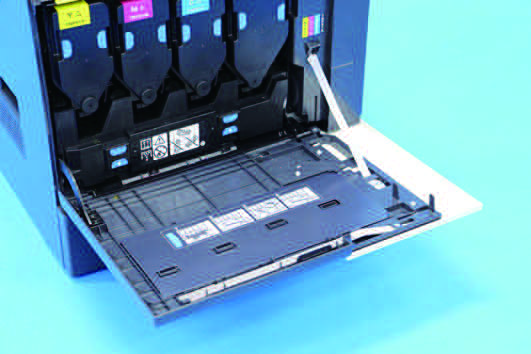

4. Открой переднюю дверцу.
5. Извлеките три винта [1] и снимите левую крышку [2].
При установке левой крышки убедитесь, что девять лапок [3] и выступ [4] прикреплены к корпусу.
6. Для переустановки выполните операции удаления в обратном порядке.
1. Извлеките винт [1] и снимите крышку [2].
2. Извлеките винт [1] и снимите заднюю крышку [2].
3. Для переустановки выполните операции удаления в обратном порядке.
1. Снимите узел фильтра тонера (toner filter assy.).
2. Снимите заднюю крышку.
3. Снимите левую крышку.

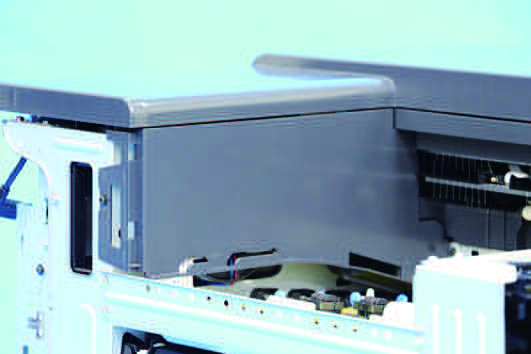

4. Снимите крышку выхода [1].

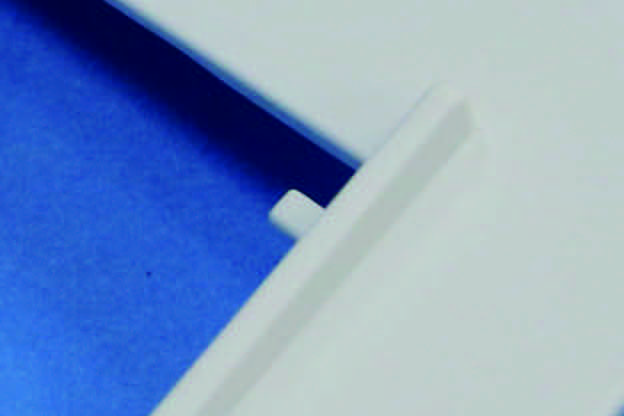

При установке крышки выхода убедитесь, что четыре язычка [1] надежно зацеплены.

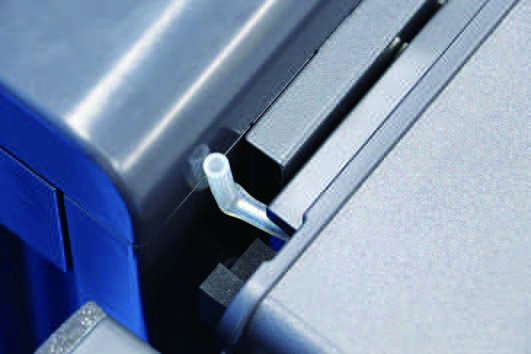

Если зазор [2] слишком широкий, язычки могут не зацепиться. Проверьте состояние язычков.
6. Для переустановки выполните операции удаления в обратном порядке.
1. Снимите крышку панели управления.
2. Поднимите крышку [1].
3. Извлеките стопор [2] из паза [3] и снимите крышку [1].
4. Извлеките винт [1] и снимите крышку [2] и крышку [3].
5. Извлеките винт [4] и снимите крышку [5] и крышку [6].
6. Отсоедините разъем [1] и извлеките жгут из трех кабельных скоб.
7. Извлеките кабель USB из кабельной скобы [1].
8. Извлеките кабель USB из направляющей жгута [2] и отсоедините
9. Извлеките четыре винта [4] и снимите узел панели управления [5].
Соблюдайте осторожность, чтобы не уронить узел панели управления.
10. Для переустановки выполните операции в обратном порядке.

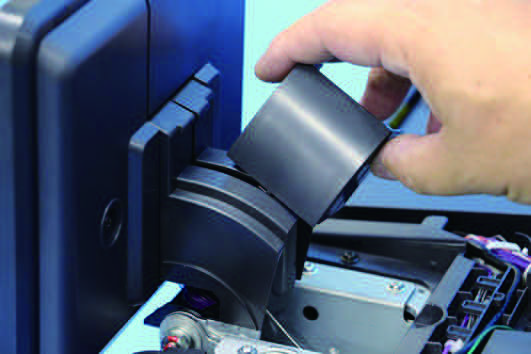

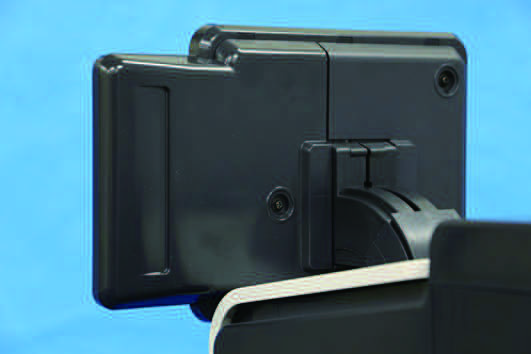

1. Снимите колпачок [1].
2. Снимите винт [1].
3. Снимите крышку [3] с крышки панели управления [2].
4. Поднимите выступ [2] крышки [1] вдоль паза [3] и снимите
5. Наклоните панель управления [1] примерно на 45 градусов.
6. Снимите крышку панели управления [2].
7. Для переустановки выполни операции в обратном порядке.
1. Выдвиньте лоток 1 и извлеките из него бумагу.
2. Сдвиньте стопор [1].
3. Поднимите лоток 1 [2], чтобы извлечь его.
4. Для переустановки выполните операции в обратном порядке.

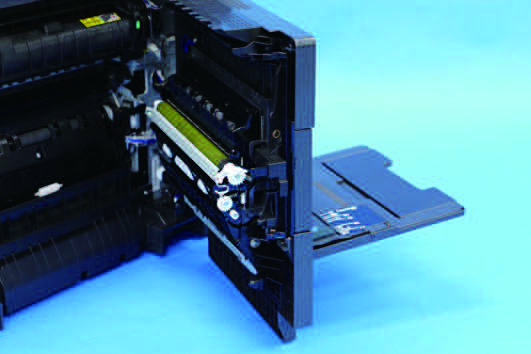

1. Откройте правую дверцу.
2. Удалите два винта [1] и извлеките крышку [2].
3. Извлеките два винта [1] и снимите крышку [2].
4. Отсоедините два разъема [1].
5. Извлеките шесть винтов [1].
6. Откройте узел ручного лотка обхода [1] и снимите его.
7. Для переустановки выполни операции в обратном порядке.
• Не заменяйте узел головки принтера при подключенном кабеле питания.
Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.
• Не разбирай и не регулируй узел печатной головки.
Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.
1. Снимите узел фильтра тонера (toner filter assy.).
2. Снимите заднюю крышку.
3. Снимите левую крышку.
4. Извлеките кабель из четырех кабельных скоб [1] и отсоедините разъем [2].
5. Извлеките винт [3] и снимите пластину [4].
6. Извлеките кабель из боковой крышки [1] и отсоедините разъем [2].
7. Извлеките пять винтов [3] и снимите пластину [4].
8. Извлеките четыре винта [1] и снимите пластину [2].
9. Извлеките пять винтов [1] и снимите пластину [2].
10. Отсоедините плоский кабель [1] и проведите его через отверстие [2].
11. Отсоедините разъем [3] и извлеките жгут из четырех кабельных скоб.

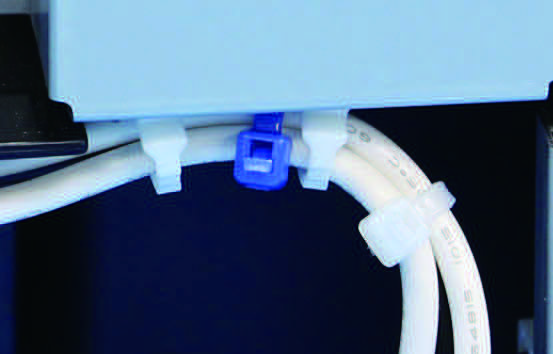

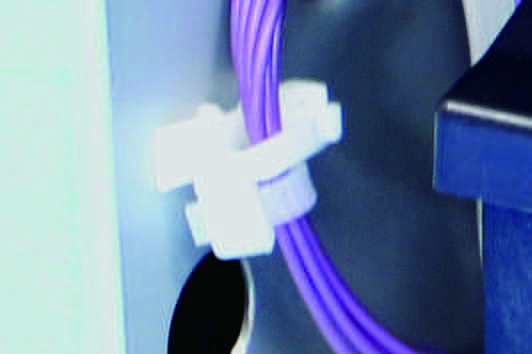

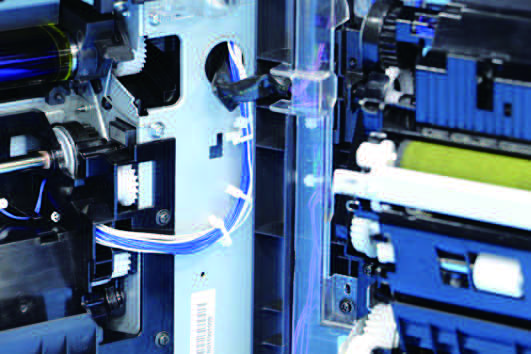

При прокладке жгута через кабельную скобу убедитесь, что стяжка кабеля [5] находится в показанном на иллюстрации положении (перед кабельной скобой).
12. Извлеките жгут из кабельной скобы [1].
13. Выдвини жгут [2] и плоский кабель [3] для снятия узла PH [4].

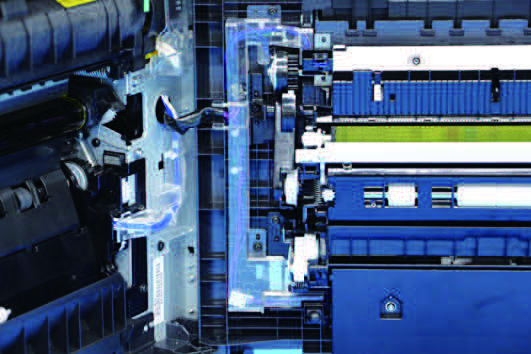

При прокладке жгута через кабельный зажим убедись, что стяжка кабеля [5] расположена в положении (под кабельным зажимом), показанном на иллюстрации.
14. Для переустановки выполни операции удаления в обратном порядке.
15. Включи основной выключатель питания.
16. Выбери [Service Mode] -> [Machine] -> [Color Registration Adjustment], чтобы установить значение коррекции цветового сдвига на 0.
17. Выбери [Service Mode] -> [Imaging Process Adjustment] -> [Stabilizer] -> [Initialize + Image Stabilization] и выполни функцию.
18. Выбери [Service Mode] -> [Machine] -> [Main Scanning Direction Zoom], чтобы отрегулировать масштабирование в направлении основного сканирования.
19. Выбери [Service Mode] -> [Imaging Process Adjustment] -> [Stabilizer] -> [Stabilization Only] и выполни функцию.
20. Повтори шаги 17 и 18 до выполнения регулировки масштабирования в направлении основного сканирования.
21. Выбери [Service Mode] -> [Machine] -> [Color Registration Adjustment] и выполни коррекцию цветового сдвига.
22. Выбери [Service Mode] -> [Machine] -> [Printer Area] -> [Printer Image Centering Side 1], чтобы отрегулировать положение печати для каждого типа бумаги.
23. Выбери [Service Mode] -> [Machine] -> [Printer Area] -> [Prt. Image Center. Side 2 (Dup)], чтобы отрегулировать положение двусторонней печати для каждого типа.

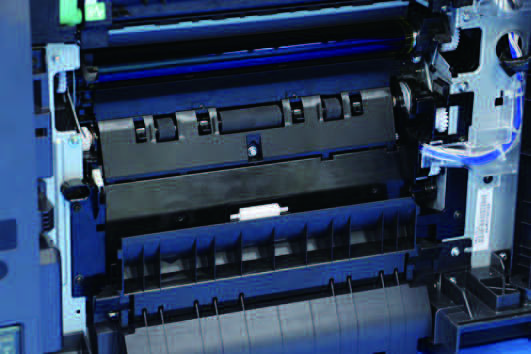

1. Откройте правую дверцу.
2. Удалите два винта [1] и извлеките крышку [2].

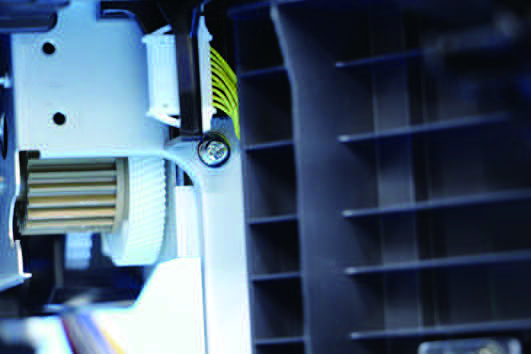

3. Сними винт [1], кронштейн направляющей жгута [2] и узел шестерни [3].
4. Отсоедини разъем [1] и извлеки жгут из направляющей жгута.
5. Сними две пружины [1].
6. Отсоедини крючок [1] и сними узел прижима передачи 2-й ступени [2].
7. Для переустановки выполни операции в обратном порядке.
1. Сними картридж тонера/Y,M,C,K.
2. Извлеките контейнер отработанного тонера.
3. Сними узел формирования изображения/Y,M,C,K.

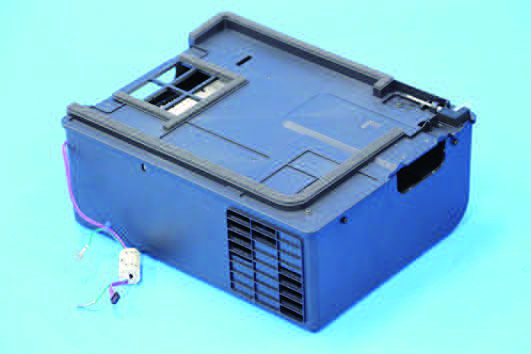

4. Снимите узел ремня переноса.
5. Сними узел фильтра тонера.
6. Снимите заднюю крышку.
7. Сними левую крышку.
8. Сними блок PWB.

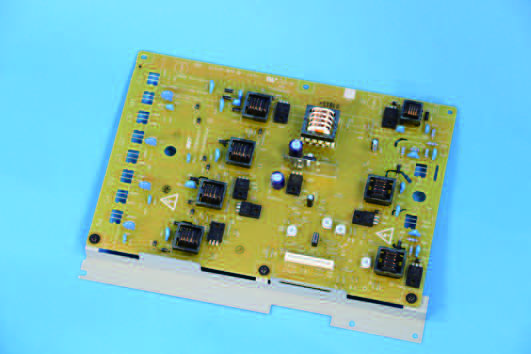

9. Сними источник постоянного тока.

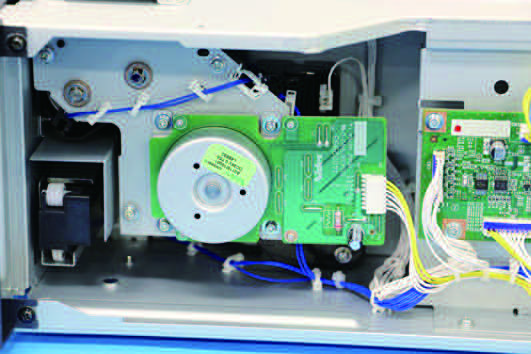

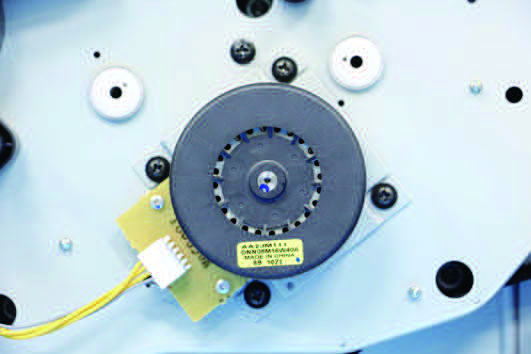

10. Сними главный двигатель.
11. Сними цветовой двигатель.

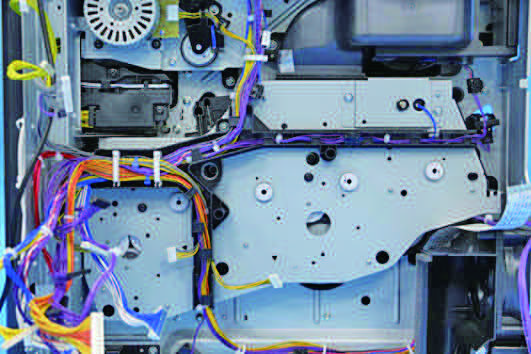

12. Отсоедини три разъема [1].
13. Извлеки жгут из двух кабельных зажимов [2] и направляющей жгута [3].
14. Сними винт [4] и направляющую жгута [3].
15. Сними восемь винтов [1].
16. Сними язычок [2] и сними узел главного привода [3].
17. Для переустановки выполните операции в обратном порядке.
При установке узла главного привода обязательно затяни винты в порядке от (1) к (8).
1. Откройте правую дверцу.
2. Извлеките узел ручного байпасного лотка.
3. Извлеките муфту подачи бумаги ручного байпасного лотка.

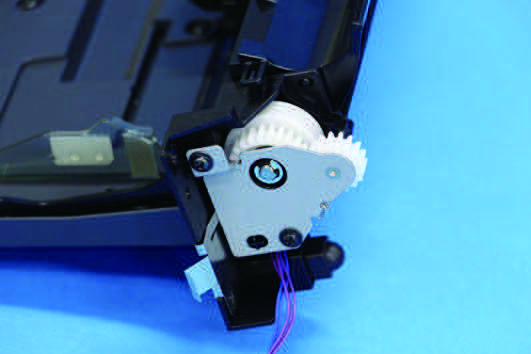

4. Извлеки пружину [1] из держателя пружины [2].
5. Сними крышку [1].

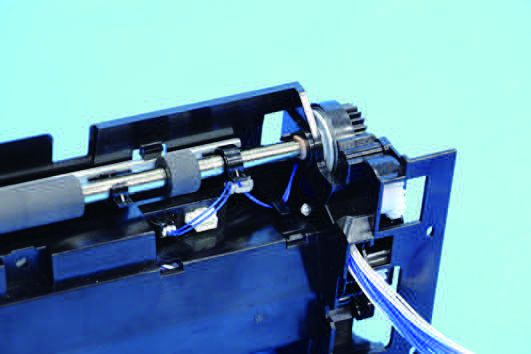

6. Сними стопорное кольцо [1] и два втулки [2].
7. Сними узел ролика ручного байпасного лотка [3].
8. Для переустановки выполни операции удаления в обратном порядке.
1. Выдвиньте лоток 1.
2. Снимите заднюю крышку.
3. Откройте правую дверцу.
4. Извлеки узел датчика IDC.
5. Извлеки жгут из трех кабельных зажимов [1] и отсоедини два.
6. Сними винт [3].
7. Сними винт [1] и крышку [2].
8. Вытяни жгут [1] из отверстия [2].
9. Извлеки жгут из трех кабельных зажимов [3].
10. Вытяни жгут [4] из отверстия [2].
11. Сними винт [1] и направляющую [2].
12. Сними пять винтов [1] и узел подачи бумаги [2].
13. Для переустановки выполните обратный порядок снятия.
1. Снимите узел фильтра тонера (toner filter assy.).
2. Снимите заднюю крышку.
3. Снимите левую крышку.
4. Извлеките кабель из четырех кабельных скоб [1] и отсоедините разъем [2].
5. Извлеките винт [3] и снимите пластину [4].
6. Извлеките кабель из боковой крышки [1] и отсоедините разъем [2].
7. Извлеките пять винтов [3] и снимите пластину [4].
8. Извлеките четыре винта [1] и снимите пластину [2].
9. Извлеките пять винтов [1] и снимите пластину [2].

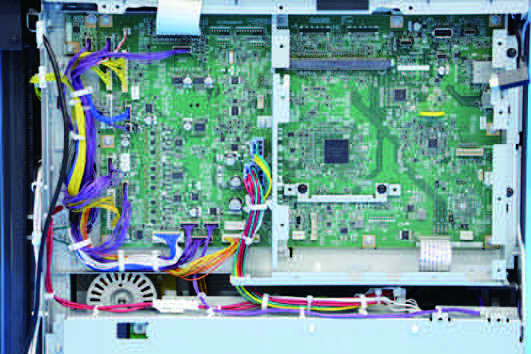

10. Снимите жгут проводов с шести кабельных стяжек [1] и крышку края [2].
11. Снимите все разъемы и плоские кабели на плате резервного копирования [3] и основании.
12. Пропустите плоский кабель [1] через отверстие [2].

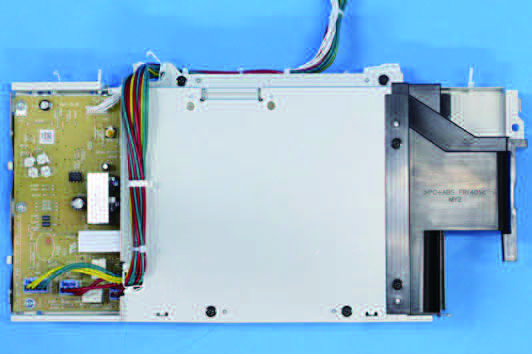

13. Снимите пять винтов [3] и снимите блок PWB [4].
14. Для переустановки выполни операции удаления в обратном порядке.
1. Снимите термоузел.
2. Снимите узел фильтра тонера.
3. Снимите заднюю крышку.
4. Снови левую крышку.
5. Снимите блок PWB.
6. Снимите винт [1].
7. Снимите жгут проводов с двух кабельных стяжек [1] и направляющую жгута [2].
8. Отсоедините четыре разъема [3].

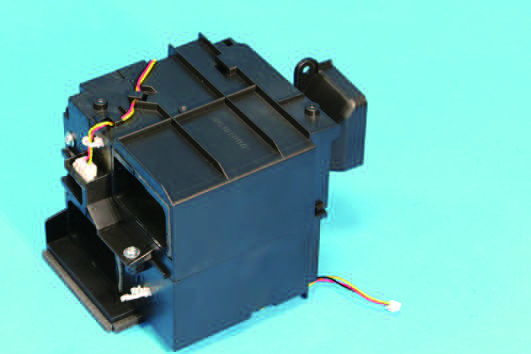

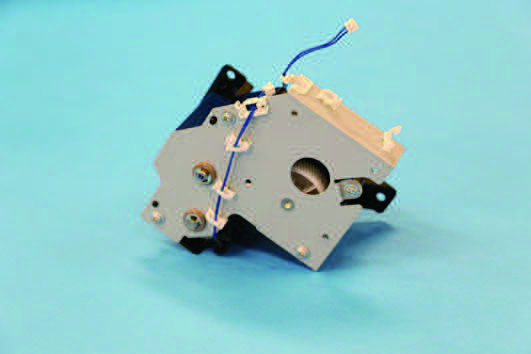

9. Снимите три винта [1] и снимите узел привода термоузла [2].

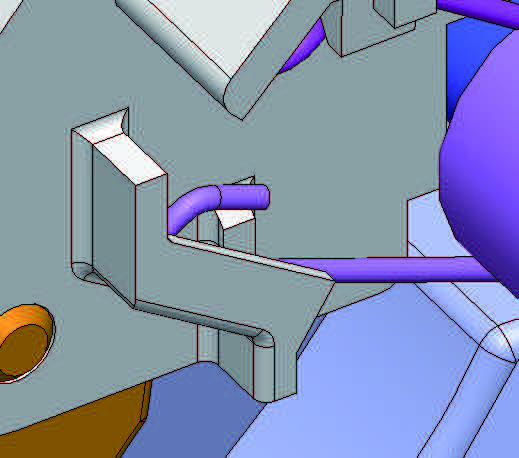

При установке узла привода термоузла убедитесь, что конец рычага соленоида переключателя выходного пути [1] вставлен в положение [2], как показано на иллюстрации (в установленном положении край рычага [1] должен находиться на направляющей в задней части пластины).
После установки узла привода термоузла проверьте, что край соленоида переключателя выходного пути [2] работает вместе, перемещая направляющую переключения [1] вверх и вниз.
12. Для переустановки выполните операции в обратном порядке.
1. Снимите заднюю крышку.
2. Снимите плату CPU.
3. Снимите жгут проводов с кабельной стяжки [1].
4. Снимите все разъемы и плоские кабели.
5. Снимите пять винтов [2] и снимите две пластины [3].
6. Снимите девять винтов [1] и снимите базовую плату [2].
7. Для переустановки выполни операции в обратном порядке.
Никогда не используйте комбинацию снятой платы CPU, извлеченной из другого аппарата, и карту microSD. Эта комбинация вызывает повреждение сохраненных данных. Обратите внимание, что комбинация оригинальной платы CPU и использованной карты microSD, извлеченной из другого аппарата, также вызывает ту же проблему.
Не заменяйте одновременно плату CPU и карту microSD на новые.
1. Снимите заднюю крышку.
2. Снимите кабель с четырех кабельных стяжек [1] и отсоедините разъем [2].
3. Снимите винт [3] и снимите пластину [4].
4. Снимите кабель с крышки края [1] и отсоедините разъем [2].
5. Снимите пять винтов [3] и снимите пластину [4].
6. Снимите четыре винта [1] и снимите пластину [2].
7. Снимите пять винтов [1] и снимите пластину [2].
8. Снимите жгут проводов с кабельной стяжки [1] и отсоедините разъем.
9. Снимите два винта [3] и снимите плату CPU [4].
При установке платы CPU вставляйте ее под углом.
При замене платы CPU снимите карту microSD [1] и установите ее на новую плату CPU.
11. Для переустановки выполните операции в обратном порядке.
12. Введите информацию о модели после замены платы CPU.
1. Включите главный выключатель питания.
2. Аппарат перезагрузится два раза автоматически. Ждите, пока появится экран кода ошибки (C-D3C0).
3. На экране кода ошибки появится [Восстановление данных], коснитесь [Восстановление данных] для запуска восстановления данных.
4. Проверьте версию прошивки CPU управления питанием 2 и программы BOOT контроллера MFP.
5. Если версия прошивки CPU управления питанием 2 и программы BOOT контроллера MFP не последняя, обновите прошивку.
При замене платы CPU необходимо ввести информацию о типе аппарата.
Обратитесь к следующим процедурам для ввода информации о типе аппарата.
- Ввод информации о типе аппарата

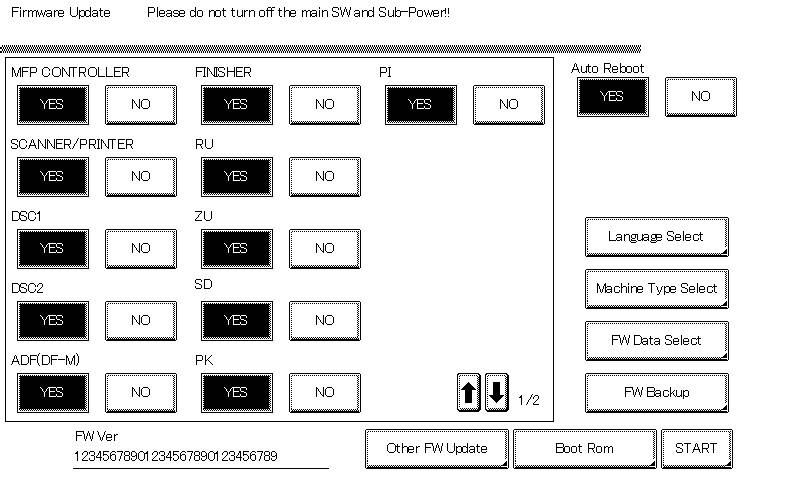

1. Вставьте USB-память с прошивкой в USB-порт.
2. Включите главный выключатель питания, нажимая клавишу Stop.
3. Нажмите [Machine Type Select].
4. Введите информацию [Machine] и [Type] согласно таблице: Machine type information. Затем нажмите [Fix].
5. Нажмите [OK] и выключите главный выключатель питания.
bizhub C4000i/C3300i F РАЗБОРКА/СБОРКА > 4. bizhub C4000i/C3300i F-21 4.3.3 Блок питания постоянного тока (DCPS) ПРЕДУПРЕЖДЕНИЕ • Чтобы избежать поражения электрическим током, не касайтесь опасных зон блока питания постоянного тока при открытой крышке в течение 12 часов после отключения сетевого шнура.
Напряжение может медленнее снижаться после отсоединения кабеля питания, если устройство неисправно.
• При повторном подключении входа переменного тока убедитесь, что белый жгут [1] подключен к задней части, а черный жгут [2] подключен к передней части входа переменного тока.
bizhub C4000i/C3300i F РАЗБОРКА/СБОРКА > 4. bizhub C4000i/C3300i F-22 ОСТОРОЖНО • Убедитесь, что жгут проложен внутри основного корпуса.
• Убедитесь, что жгут проложен через держатель провода [1].
1. Снимите заднюю крышку.

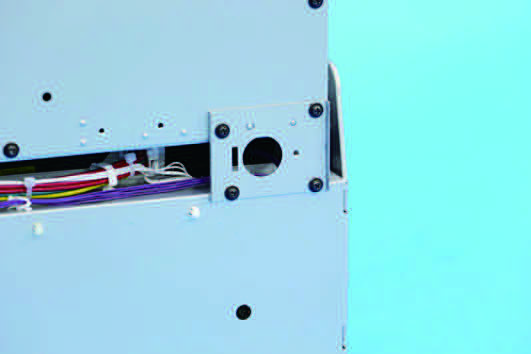

2. Снимите четыре винта [1] и снимите пластину [2].
3. Извлеките жгут из держателя провода [1] и защитной крышки [2], и
4. Извлеките жгут из семи держателей проводов [1] и отсоедините три
При установке блока питания постоянного тока убедитесь в положении стяжки.
5. Снимите три винта [1] и снимите блок питания постоянного тока [2].
6. Для переустановки выполните операции удаления в обратном порядке.
1. Снимите заднюю крышку.
2. Снимите кабель с четырех кабельных стяжек [1] и отсоедините разъем [2].
3. Снимите винт [3] и снимите пластину [4].
4. Отсоедините разъем [1].
5. Снимите два винта [2] и снимите резервную плату [3].
6. Для переустановки выполните операции удаления в обратном порядке.
Поскольку счетчик будет очищен при замене резервной платы на новую, замените следующие детали на новые.
При замене узла ремня переноса, ролика переноса и узла термофиксации на новые выполните [New Release] в режиме обслуживания.
При установке новой резервной платы отображается сообщение об ошибке: "License management error occurred." Проведите операцию восстановления i-Option.
8. Откройте переднюю дверцу и включите главный выключатель питания.
9. Перейдите в режим обслуживания. Выполните отдельные регулировки, указанные в таблице F Table 1: Readjustment items в порядке списка, используя машину
список управления и листы регулировки, выданные во время установки основного корпуса и обслуживания.
Откройте переднюю дверь.
Проведите переналадку вышеуказанных элементов регулировки перед запуском начальной операции прогрева после замены платы резервной копии.
10. Выключите главный выключатель питания.
11. Включите главный выключатель питания и закройте переднюю дверь. Убедитесь, что операции прогрева и стабилизации изображения завершены
12. Войдите в Service Mode еще раз. Выполните отдельные регулировки, показанные в Таблице F 2: Элементы переналадки в указанном порядке, используя машину
список управления и листы регулировки, выданные во время установки основного корпуса и обслуживания.
13. Выберите [Service Mode] -> [EnhancedSecurity] -> [Engine FW DipSW] и установите ключи из Таблицы F 3: Номера действительных переключателей в положение ON (выделить).
1. Снимите узел фильтра тонера (toner filter assy.).
2. Снимите заднюю крышку.
3. Снимите левую крышку.
4. Снимите выходную крышку (exit cover).
5. Снимите винт [1] и снимите крышку [2].
6. Снимите стопор [1].
7. Отсоедините плоский кабель [2] и снимите винт [3].
8. Отцепите два язычка [4] и язычок [5], и снимите узел высокого напряжения (high voltage unit assy) [6].
Будьте внимательны, чтобы не повредить плоский кабель при снятии узла высокого напряжения (high voltage unit assy).
При установке узла высокого напряжения (high voltage unit assy) будьте осторожны, чтобы не касаться электронных компонентов вокруг стопора [1] и язычка [5], чтобы предотвратить их повреждение.
При установке узла высокого напряжения (high voltage unit assy) нажмите на прижимную часть [7] и убедитесь, что язычок заблокирован.
При установке узла высокого напряжения (high voltage unit assy) убедитесь в том, что язычок [5] зацеплен.
9. Снимите три винта [1] и снимите узел высокого напряжения [2].
10. Для переустановки выполните операции в обратном порядке.
1. Снимите крышку панели управления.

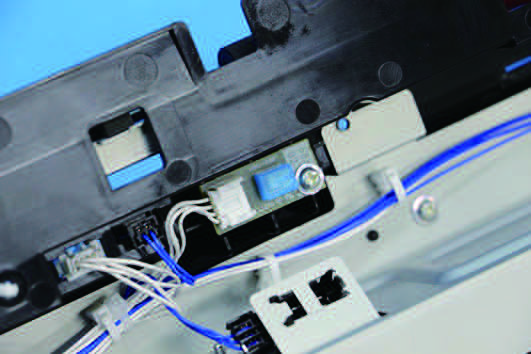

2. Отцепите язычок [1] и вытащите плату монитора состояния машины/Fr [2].
3. Отсоедините разъем [1] и снимите монитор состояния машины
4. Для переустановки выполните операции в обратном порядке.
1. Снимите заднюю крышку.
2. Снимите блок питания постоянного тока (DC power supply).
3. Отсоединить разъем [1].
4. Снимите четыре винта [2] и извлеките главный двигатель [3].
При установке двигателя вставлять его прямо и соблюдать осторожность, чтобы не повредить шестерни.
При снятии или установке двигателя не держите ротор, держите пластину двигателя или плату.
При установке двигателя соблюдайте осторожность, чтобы не ошибиться в типе крепёжных винтов (M3x5 мм).
5. Для переустановки выполните операции в обратном порядке.
1. Снимите узел фильтра тонера (toner filter assy.).
2. Снимите заднюю крышку.
3. Снимите левую крышку.
4. Снимите блок PWB.
5. Снимите DC источник питания.
6. Отсоедините разъем [1].
7. Снимите четыре винта [2] и извлеките цветной двигатель [3].
При установке двигателя вставлять его прямо и соблюдать осторожность, чтобы не повредить шестерни.
При снятии или установке двигателя не держите ротор, держите пластину двигателя или плату.
При установке двигателя соблюдайте осторожность, чтобы не ошибиться в типе крепёжных винтов (M3x5 мм).
8. Для переустановки выполни операции удаления в обратном порядке.
1. Снимите узел фильтра тонера (toner filter assy.).
2. Снимите заднюю крышку.
3. Снимите левую крышку.
4. Снимите блок PWB.
5. Отсоедините жгут от направляющей жгута [1].
6. Отсоедините разъём [2].
7. Снимите три винта [3] и извлеките двигатель термоузла [4].
При установке двигателя вставлять его прямо и соблюдать осторожность, чтобы не повредить шестерни.
При снятии или установке двигателя не держите ротор, держите пластину двигателя или плату.
При установке двигателя соблюдайте осторожность, чтобы не ошибиться в типе крепёжных винтов (M3x5 мм).
8. Для переустановки выполни операции удаления в обратном порядке.
1. Извлеките контейнер отработанного тонера.
2. Извлеките тонер-картридж.
3. Извлеки блок формирования изображения.
4. Снимите крышку панели управления.
5. Извлеки крышку выхода.
6. Снимите два винта [1].
7. Откройте правую дверь.
8. Снимите крышку [1].
9. Наклоните панель управления [1] примерно на 45 градусов.
10. Извлеките крышку [2] из-под крышки [3].
11. Отсоедините жгут от направляющей жгута [1].
12. Снимите три винта [2] и извлеките узел подачи тонера [3].
13. Отсоедините жгут от кабельного хомута [1].
14. Снимите два винта [2] и разъём [3], и извлеките узел подачи тонера.
15. Снимите два винта [5] и разъём [6], и извлеките узел подачи тонера.
16. Для переустановки выполните действия в обратном порядке.
1. Снимите заднюю крышку.
2. Снимите блок питания постоянного тока (DC power supply).
3. Отсоединить разъем [1].
4. Снимите три винта [2] и извлеките двигатель подъёма лотка 1 [3].
5. Для переустановки выполните операции в обратном порядке.
1. Откройте правую дверцу.
2. Извлеките узел ручного байпасного лотка.
3. Снимите два винта [1] и извлеките пластину [2].
4. Снимите стопорное кольцо [1].
5. Отсоедините жгут от двух отверстий [2] и извлеките лоток обхода.
6. Для переустановки выполните операции удаления в обратном порядке.
1. Снимите заднюю крышку.
2. Откройте правую дверь.
3. Снимите сборку датчика IDC.
4. Снимите узел подачи бумаги.
5. Отсоедините жгут от кабельного хомута [1] и отсоедините разъём.
6. Отсоедините жгут от крышки края [3] и направляющей жгута [4].
7. Снимите стопорное кольцо [5] и извлеките муфту подачи бумаги лотка 1 [6].
8. Для переустановки выполни операции удаления в обратном порядке.
1. Снимите заднюю крышку.
2. Откройте правую дверь.
3. Снимите сборку датчика IDC.
4. Снимите узел подачи бумаги.
5. Отсоедините жгут от кабельного хомута [1] и направляющей жгута [2], и
6. Снимите два винта [1] и извлеките сборку шестерни [2].
7. Снимите стопорное кольцо [1] и извлеките муфту регистрации [2].
8. Для переустановки выполни операции удаления в обратном порядке.
1. Откройте правую дверцу.
2. Удалите два винта [1] и извлеките крышку [2].
3. Сними винт [1], кронштейн направляющей жгута [2] и узел шестерни [3].
4. Отсоедините разъем [1].
5. Снимите стопорное кольцо [2] и извлеките муфту транспорта ADU [3].
6. Для переустановки выполните операции удаления в обратном порядке.
1. Снимите узел фильтра тонера (toner filter assy.).
2. Снимите заднюю крышку.
3. Снимите левую крышку.
4. Снимите блок PWB.
5. Снимите двигатель термоузла.
6. Отсоедините жгут от двух кабельных хомутов [1] и отсоедините два разъёма.
7. Снимите винт [3] и извлеките сборку муфты ADU [4].
Убедитесь, что не уронили две шестерни [5].
8. Отсоедините жгут от направляющей жгута [1] и извлеките муфту прямого
вращения ADU [2] или муфту обратного вращения ADU [3].
9. Для переустановки выполнить действия в обратном порядке.
1. Снимите заднюю крышку.
2. Снимите блок питания постоянного тока (DC power supply).
3. Извлеки жгут из двух проводных седел [1] и отсоедини разъем
4. Извлеки два винта [1].
5. Извлеки лапку [2] из отверстия [3] в основном корпусе и извлеки
6. Извлеки жгут из направляющей жгута [1].
7. Извлеки два винта [2] и извлеки машинный охлаждающий вентилятор [3].
8. Для переустановки выполни операции удаления в обратном порядке.
1. Снимите узел фильтра тонера (toner filter assy.).
2. Снимите заднюю крышку.
3. Снимите левую крышку.
4. Снимите блок PWB.
5. Отсоедини разъем [1].

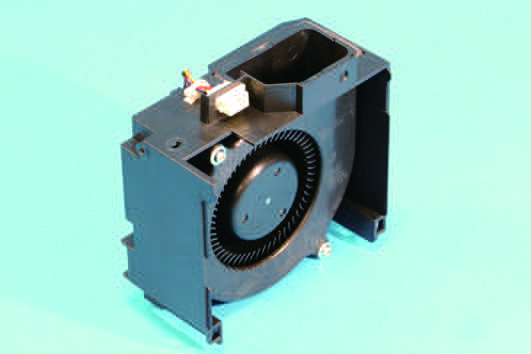

6. Извлеки три винта [2] и извлеки узел вакуумного вентилятора тонера [3].
7. Извлечь жгут из направляющей жгута [1].
8. Извлеки два винта [2] и извлеки вакуумный вентилятор тонера [3].
9. Для переустановки выполнить действия в обратном порядке.
1. Откройте правую дверцу.
2. Извлеки винт [1] и извлеки крышку [2].
При установке крышки убедись, что пружина [1] расположена в пределах опоры пружины [2].
1. Отсоедини разъем [1] и извлеки жгут из направляющей жгута [2]
2. Извлеки винт [4] и извлеки узел датчика IDC [5].
3. Извлеки жгут из направляющей жгута [1].
4. Извлеки два винта [2] и извлеки пластину заземления [3].
5. Отсоедини разъем [4] и извлеки датчик IDC [5].
Будь осторожен, чтобы не сломать головку датчика [6] датчика IDC.
6. Для переустановки выполните операции удаления в обратном порядке.
1. Снимите заднюю крышку.
2. Откройте правую дверь.
3. Снимите сборку датчика IDC.
4. Снимите узел подачи бумаги.
5. Извлеки винт [1].
6. Отсоедини разъем [2] и извлеки датчик температуры/влажности [3].
7. Для переустановки выполни операции в обратном порядке.
1. Снимите термоузел.
2. Снимите узел фильтра тонера.
3. Снимите заднюю крышку.
4. Снови левую крышку.
5. Снимите блок PWB.
6. Извлеки узел привода термоузла.
7. Извлеки рычаг [1].
8. Извлечь жгут из направляющей жгута [1].
9. Извлеки винт [2] и извлеки соленоид выходного пути [3].
10. Для переустановки выполните операции в обратном порядке.
5. PF-P20/PF-P21

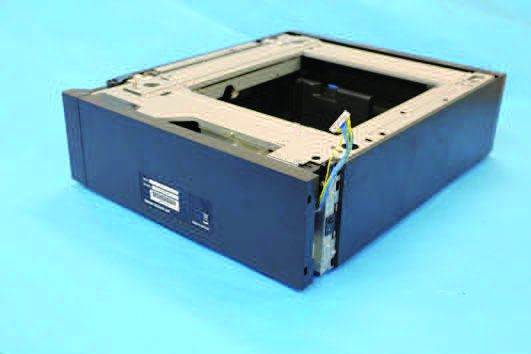

1. Извлеки узел подачи бумаги из основного корпуса.
2. Извлеки два винта [1] и извлеки заднюю крышку [2].
3. Для переустановки выполните операции удаления в обратном порядке.
1. Извлеки узел подачи бумаги из основного корпуса.
2. Извлеки три винта [1] и извлеки заднюю крышку [2].
3. Для переустановки выполните операции удаления в обратном порядке.
Лоток 2 и лоток 3 имеют одинаковый механизм. Эта процедура показывает шаги для лотка 2.
1. Выдвини лоток 2 и выгрузи из него бумагу.
2. Сдвиньте стопор [1].
3. Поднимите лоток 2 [2], чтобы извлечь его.
4. Для переустановки выполните операции в обратном порядке.
Назначь надлежащее количество человек для перемещения машины.
При извлечении или переустановке узла подачи бумаги обязательно сначала отсоедини кабель питания принтера от сетевой розетки.
1. Снимите заднюю крышку.
2. Извлеки лоток 1.
3. Выдвини лоток 2.

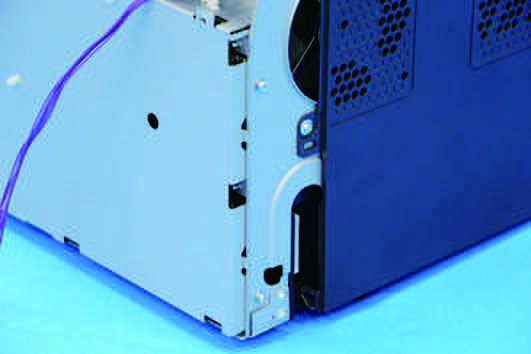

4. Извлеки два винта [1] и извлеки две пластины [2].
5. Задвинь лоток 2 обратно.
6. Установи лоток 1.
7. Извлеки два винта [1] и извлеки пластину [2].
8. Снимите крышку [1].
9. Извлеки винт [1] и извлеки пластину [2].
10. Отсоедините разъём [1].

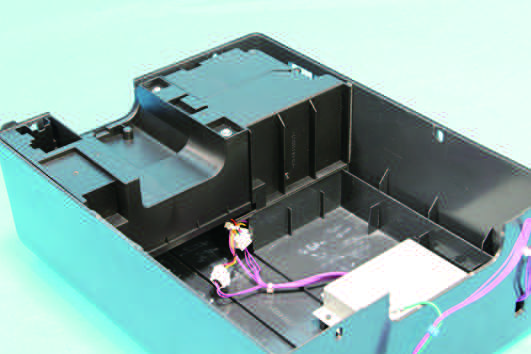

11. Поднимите основной корпус [1] и затем извлеките узел подачи бумаги [2] из основного

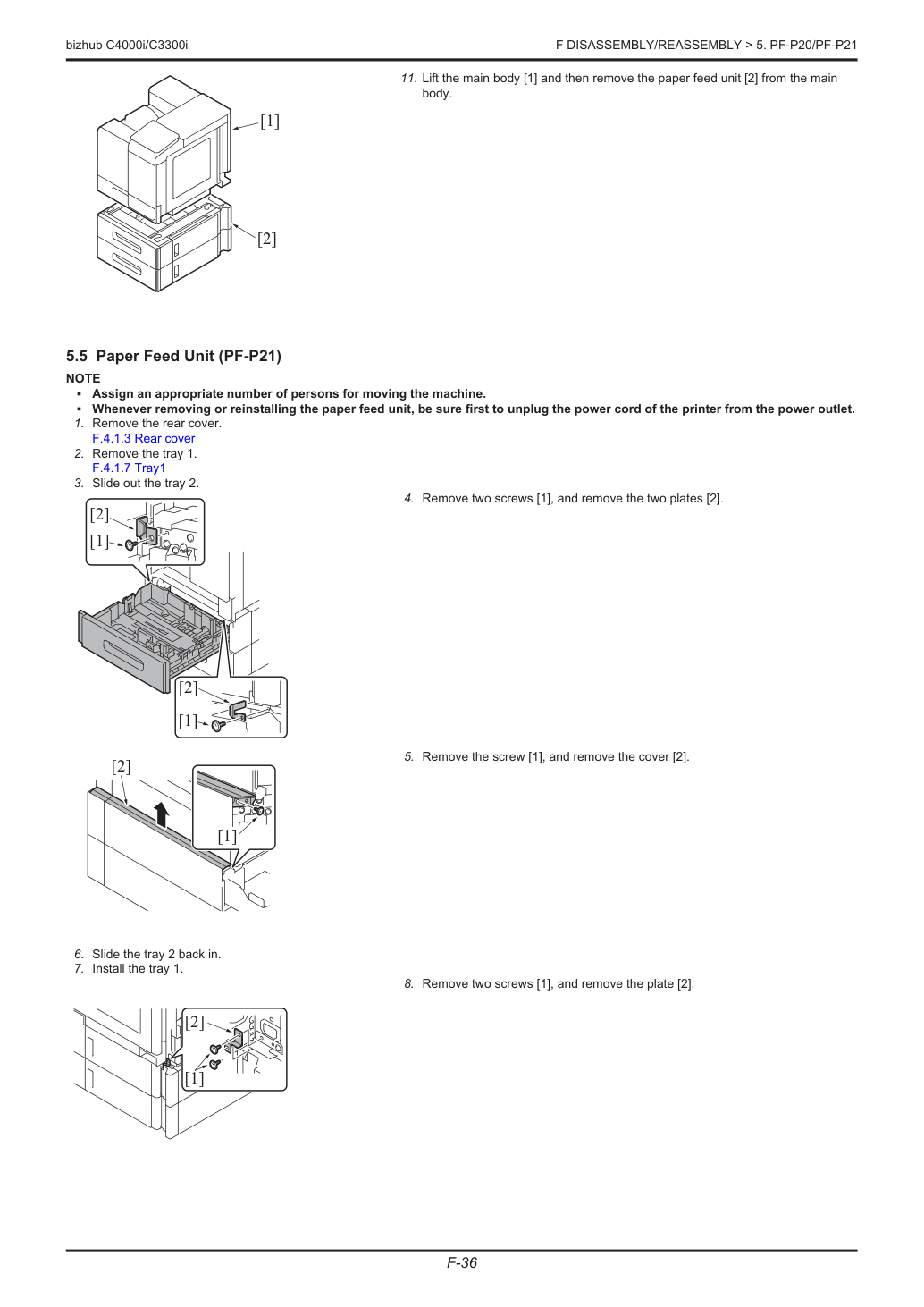

Назначь надлежащее количество человек для перемещения машины.
При извлечении или переустановке узла подачи бумаги обязательно сначала отсоедини кабель питания принтера от сетевой розетки.

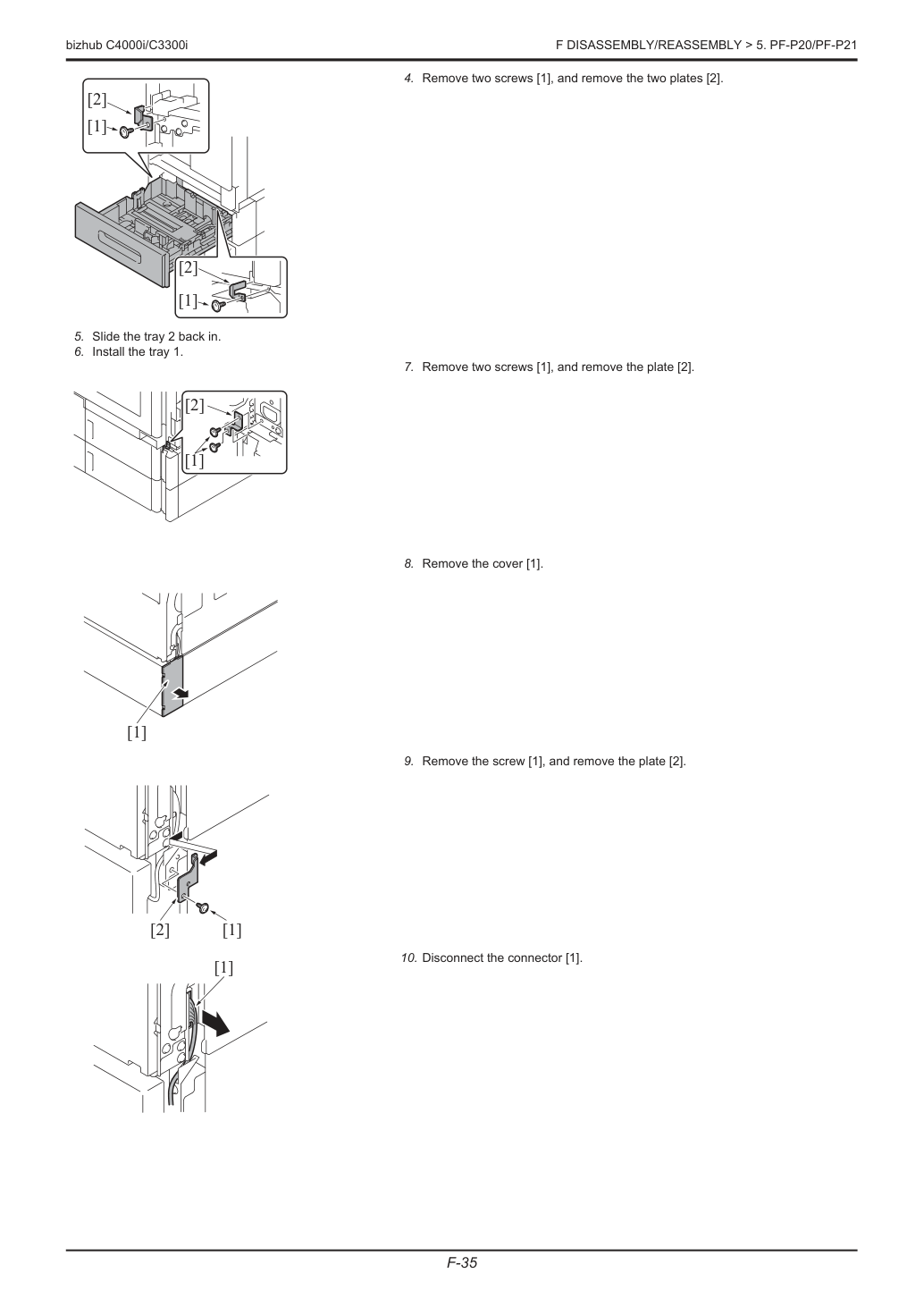

1. Снимите заднюю крышку.
2. Извлеки лоток 1.
3. Выдвини лоток 2.
4. Извлеки два винта [1] и извлеки две пластины [2].
5. Снимите винт [1] и снимите крышку [2].
6. Задвинь лоток 2 обратно.
7. Установи лоток 1.
8. Удали два винта [1] и снимите пластину [2].
9. Снимите крышку [1].
10. Отсоедините разъём [1].
11. Удали винт [1] и снимите пластину [2].
12. Поднимите корпус [1], затем снимите узел подачи бумаги [2] с основания.
1. Снимите заднюю крышку.
2. Удали главный двигатель.

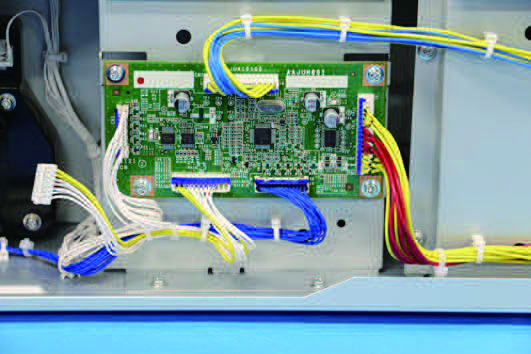

3. Отсоединить пять разъемов [1] от платы управления ПК (PC control board).
4. Удали четыре винта [2] и снимите плату PC control board [3].
5. Для переустановки выполните операции в обратном порядке.

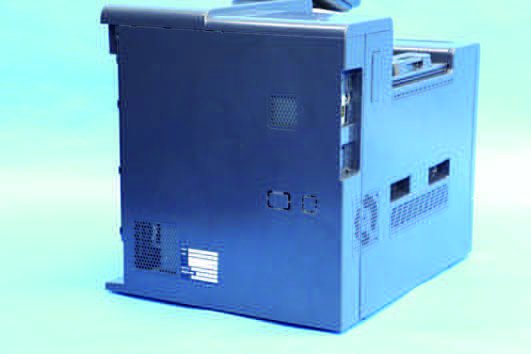

1. Снимите заднюю крышку.

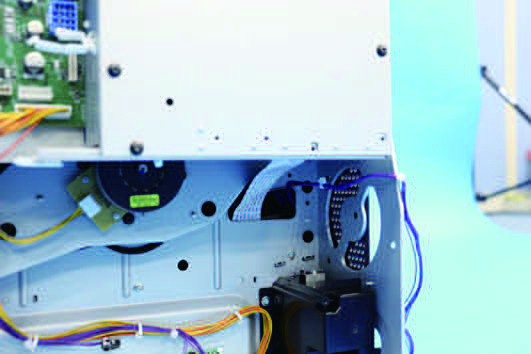

2. Отсоедини коннектор [1].
3. Удали четыре винта [2] и снимите главный двигатель [3].
При снятии или установке двигателя не держите ротор, держите пластину двигателя или плату.
4. Для переустановки выполните операции в обратном порядке.
1. Снимите заднюю крышку.
2. Удали главный двигатель.
3. Отсоедини два коннектора [1] и снимите жгут с двух фиксаторов проводов.
4. Удали три винта [1] и снимите узел привода [2].
5. Для переустановки выполните операции в обратном порядке.
1. Снимите заднюю крышку.
2. Удали главный двигатель.
3. Удали узел привода.
4. Отсоедините разъем [1].

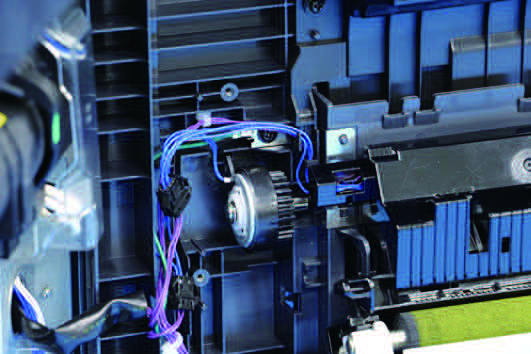

5. Удали три винта [2] и снимите двигатель поднятия [3].
6. Для переустановки выполните операции удаления в обратном порядке.
1. Снимите заднюю крышку.
2. Удали главный двигатель.
3. Удали узел привода.
4. Снимите жгут с трёх фиксаторов проводов [1] и торцевую крышку [2].
5. Удали два стопорных кольца [3], два втулки [4] и четыре винта [5], затем снимите.
6. Удали два стопорных кольца [1], шестерню [2] и втулку [3].
7. Снимите узел муфты подачи бумаги [1].
8. Удали два стопорных кольца [1] и шестерню [2], затем снимите муфту подачи бумаги [3].
9. Для переустановки выполнить действия в обратном порядке.
1. Снимите заднюю крышку.
2. Удали главный двигатель.
3. Удали узел привода.
4. Снимите жгут с трёх фиксаторов проводов [1] и торцевую крышку [2].
5. Удали два стопорных кольца [3], два втулки [4] и четыре винта [5], затем снимите.
6. Удали стопорное кольцо [1] и снимите муфту транспорта [2].
7. Для переустановки выполни операции в обратном порядке.
6. UK-221

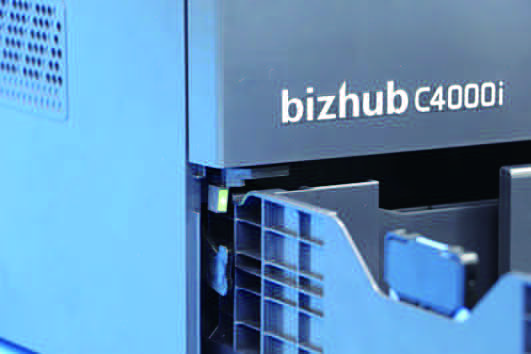

1. Выдвиньте лоток 1.
2. Откройте переднюю дверцу.

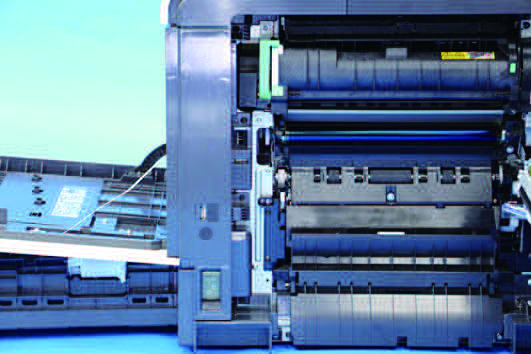

3. Откройте правую дверцу.
4. Удали два винта [1] и снимите переднюю правую крышку/1 [2].
5. Отсоедини кабель USB [1].
6. Удали винт [1] и снимите плату беспроводной сети LAN [2].
7. Для переустановки выполни операции в обратном порядке.
7. EK-P08/EK-P09
1. Выдвиньте лоток 1.
2. Откройте переднюю дверцу.
3. Откройте правую дверцу.
4. Удали два винта [1] и снимите переднюю правую крышку/1 [2].
5. Скручивая концы стопора [1], удали его с корпуса.
6. Удали четыре винта [2] и снимите правую переднюю крышку/2 [3].
7. Удали винт [1] и снимите плату USB hub [2].
8. Отсоедини коннектор [1], коннектор [2] (только для EK-P09) и кабель USB
[3], затем снимите жгут с торцевой крышки [4].
9. Снимите плату USB hub [5].
10. Для переустановки выполните операции в обратном порядке.
8. EK-P10
1. Выдвиньте лоток 1.
2. Откройте переднюю дверцу.
3. Откройте правую дверцу.
4. Удали два винта [1] и снимите переднюю правую крышку/1 [2].
5. Выдвини плату NFC [1].
6. Отсоедини коннектор [1] и снимите плату NFC [2].
7. Для переустановки выполни операции в обратном порядке.
9. KP-P03
1. Извлеките винт [1] и снимите крышку [2].
2. Отсоедини коннектор [1].
3. Удали два винта [2] и снимите клавиатуру [3].
4. Для переустановки выполните операции в обратном порядке.
10. CU-202 (только для Европы)
1. Нажми на вал блокировки [1] влево и снимите очищающий узел [2].
2. Отсоедини коннектор [1].
3. Удали винт [2] и снимите кабель заземления.
4. Для переустановки выполните операции в обратном порядке.
1. Удали очищающий узел.
2. Удали винт [1] и снимите кабель заземления.
3. Удали два винта [2] и снимите воздуховод [3].
4. Удали два винта [1] и извлеки воздуховод [2].
5. Удали шесть винтов [1], извлеки узел крышки очистного блока [2].
6. Удали UFP фильтр [1].
1. Удали очищающий узел.
2. Удали UFP фильтр.
3. Извлеките два винта [1] и снимите крышку [2].
4. Отсоедини два разъема [1] и удали два винта [2].
5. Удали плату привода очистного блока [3].
6. Для переустановки выполните операции удаления в обратном порядке.
1. Удали очищающий узел.
2. Удали UFP фильтр.
3. Удали узел вытяжного вентилятора [1].
4. Отсоедини три разъема [1] и извлеки жгут из направляющей
жгута [2] и двух кабельных скоб [3].
5. Удали четыре винта [1] и извлеки узел вытяжного вентилятора/1/2 [2].
6. Удали винт [1] и разблокируй два фиксатора [2].
7. Удали узел вытяжного вентилятора/1 [3].
8. Удали винт [1], извлеки воздуховод [2].
9. Отсоедини разъем [1] и извлеки жгут из кабельной скобы [2].
10. Удали два винта [4] и извлеки вытяжной вентилятор/1 [5].
11. Для переустановки выполните операции в обратном порядке.
1. Удали очищающий узел.
2. Удали UFP фильтр.
3. Удали узел вытяжного вентилятора [1].
4. Отсоедини три разъема [1] и извлеки жгут из направляющей
жгута [2] и двух кабельных скоб [3].
5. Удали четыре винта [1] и извлеки узел вытяжного вентилятора/1/2 [2].
6. Удали винт [1] и разблокируй два фиксатора [2].
7. Удали узел вытяжного вентилятора/2 [3].
8. Удали два винта [1] и извлеки вытяжной вентилятор/2 [2].
9. Для переустановки выполнить действия в обратном порядке.
1. Удали очищающий узел.
2. Удали UFP фильтр.
3. Удали узел вытяжного вентилятора [1].
4. Отсоедини разъем [1] и извлеки жгут из кабельной скобы [2].
5. Удали два винта [3] и извлеки вытяжной вентилятор/3 [4].
6. Для переустановки выполните операции удаления в обратном порядке.
