1. Концепция обслуживания
Цикл очистки/замены для каждого элемента обслуживания основного корпуса/опций можно оценить по общему счетчику или значению счетчика срока службы каждого элемента [Service Mode] -> [Counter] -> [Life].
Время замены каждого расходного материала и детали доступно в [Service Mode] -> [Counter] -> [Life].
Время замены означает стандартное время замены при печати в условиях, определенных в другом разделе, указанные условия для времени замены. Фактическое время замены может варьироваться в зависимости от способа использования машины или окружающей среды.
"M" относится к времени вращения каждого узла.
*1: Дополнительные сведения об указанных условиях полевой стандартной производительности см. в следующих таблицах.
*2: Время замены изменяется в зависимости от установки интеллектуального управления временем замены. Подробнее см. J.2.10 Engine FW DipSW.

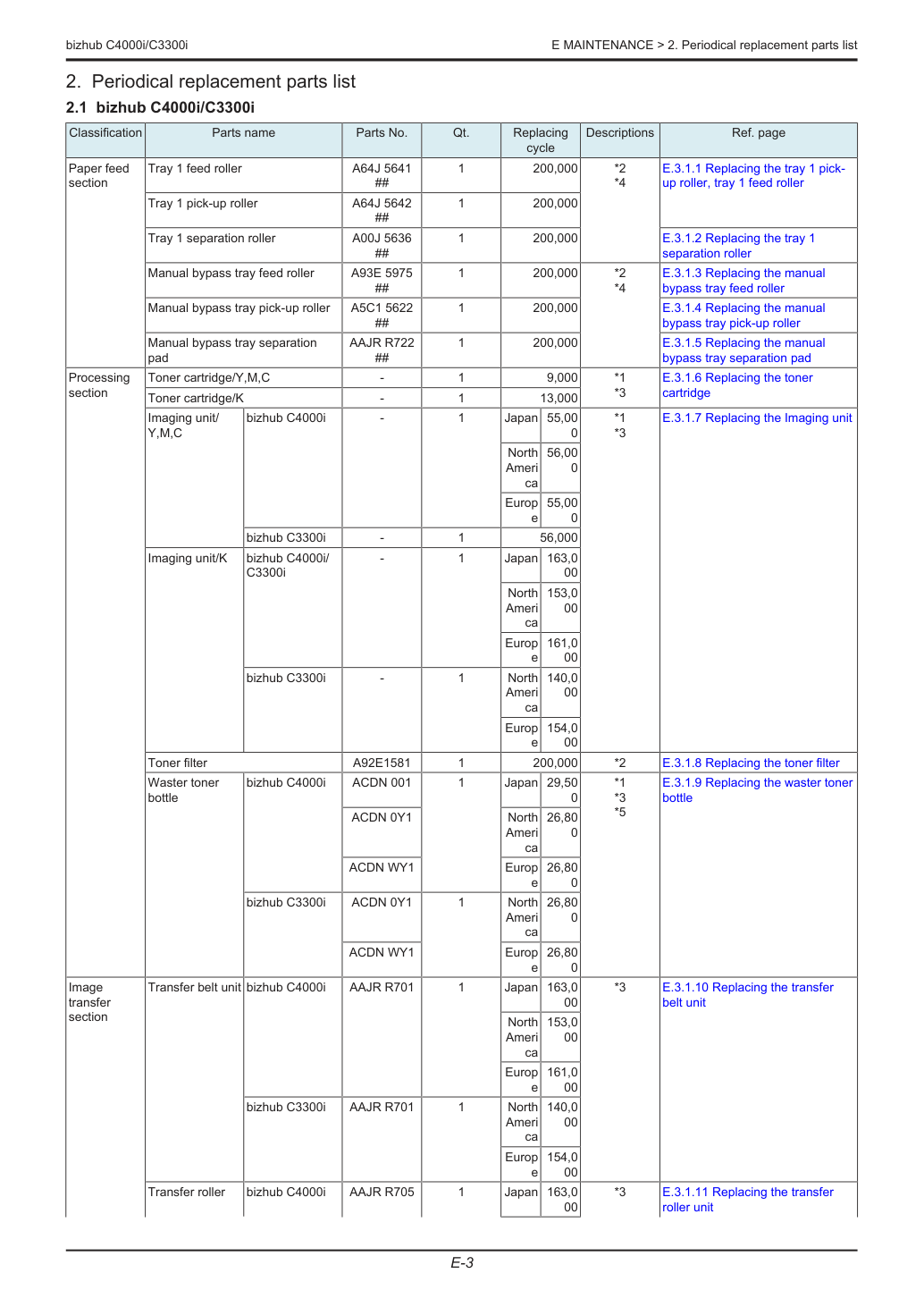

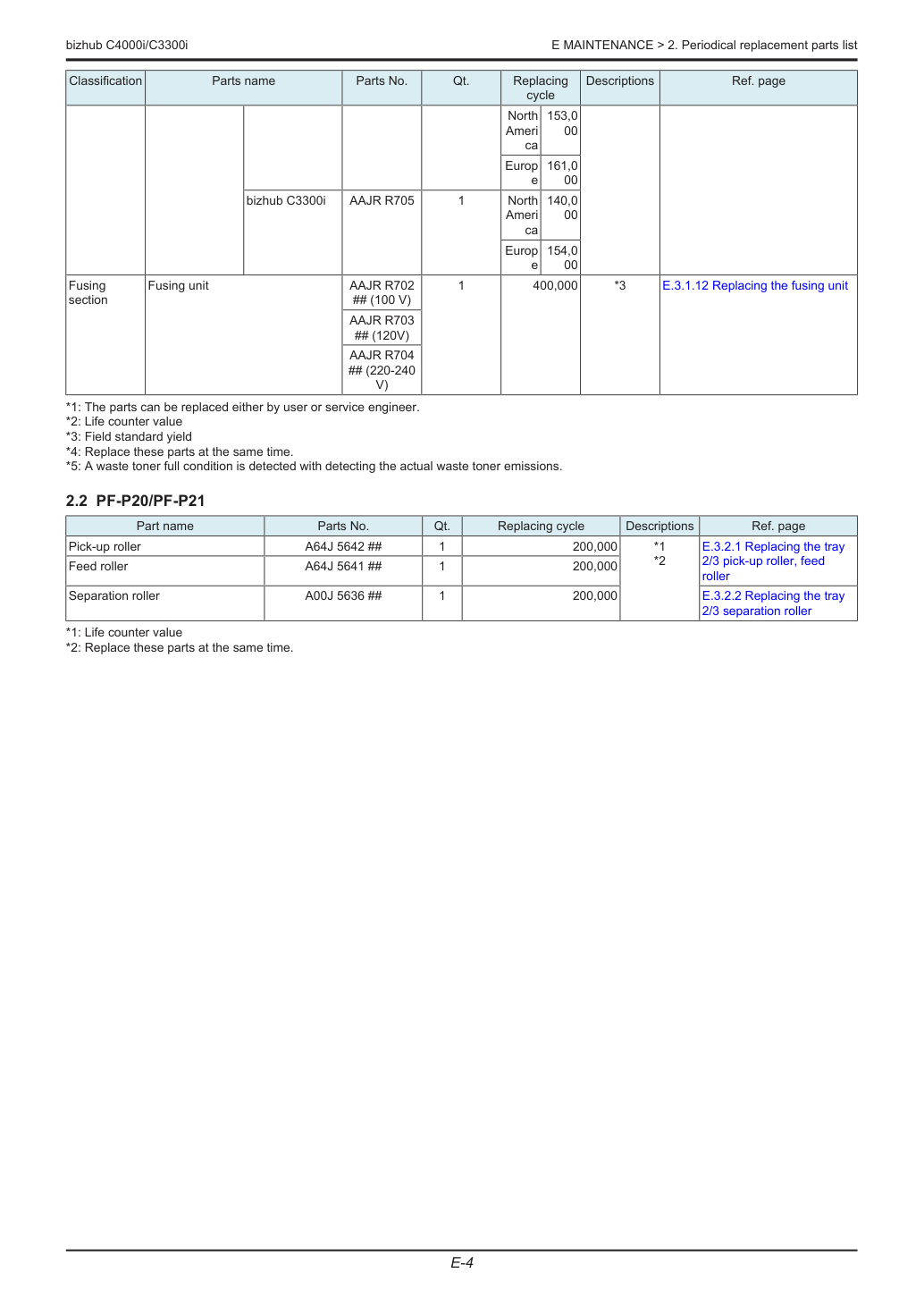

2. Список деталей периодической замены
*1: Детали могут быть заменены пользователем или инженером сервиса.
*4: Замените эти детали одновременно.
*5: Состояние заполнения отработанного тонера обнаруживается путем обнаружения фактических выбросов отработанного тонера.
E.3.2.2 Замена ролика разделения лотка 2/3 *1: Значение счетчика срока службы *2: Замените эти детали одновременно.
3. Процедура периодической замены
Спирт, описанный в процедуре очистки обслуживания, представляет изопропиловый спирт.
1. Извлеките лоток 1.

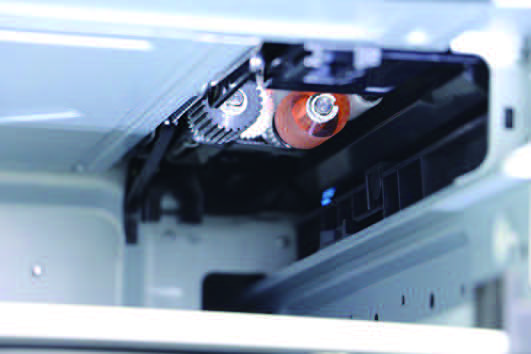

2. Отпустите язычок [1] каждого ролика и извлеките ролик подачи лотка 1 [2] и лоток
3. Для переустановки выполните операции удаления в обратном порядке.
4. Выберите [Service Mode] -> [Counter] -> [Life] и очистите счет [1st Feed Count].
1. Выдвиньте лоток 1.
2. Снимите крышку [1].
3. Удалите пружину [1].
4. Удалите узел ролика разделения лотка 1 [1].

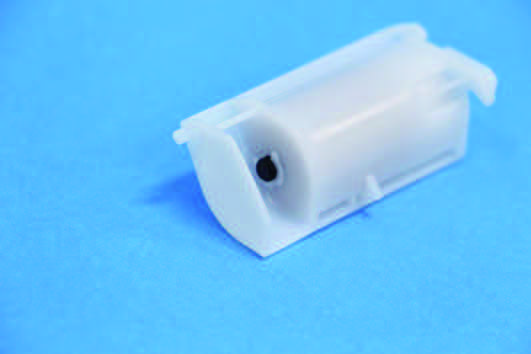

Убедитесь, что при удалении узла ролика разделения лотка 1 не потеряется втулка [2].
5. Удалите стопорное кольцо C [1], выньте вал [2] и удалите ролик разделения лотка 1
6. Для переустановки выполните операции удаления в обратном порядке.
7. Выберите [Service Mode] -> [Counter] -> [Life] и очистите счет [1st Feed Count].
1. Откройте правую дверцу.
2. Извлеките узел ручного байпасного лотка.
3. Извлеките муфту подачи бумаги ручного байпасного лотка.
4. Извлеките узел ролика ручного байпасного лотка.
5. Удалите стопорное кольцо C [1].
6. Сдвиньте шестерню [1], шестерню [2] и ролик подачи [3], и удалите штифт [4].
Соблюдайте осторожность, чтобы не потерять штифт.
7. Сдвиньте вал [1] и удалите штифт [2].
Соблюдайте осторожность, чтобы не потерять штифт.
8. Выньте вал [1] и удалите ролик подачи [3].
9. Для переустановки выполнить действия в обратном порядке.
10. Выберите [Service Mode] -> [Counter] -> [Life] и очистите счет [Manual Tray Feed Count].
1. Откройте правую дверцу.
2. Извлеките узел ручного байпасного лотка.
3. Извлеките муфту подачи бумаги ручного байпасного лотка.
4. Извлеките узел ролика ручного байпасного лотка.
5. Удалите рычаг [1] и стопорное кольцо E [2].
6. Выньте вал [3] и удалите ролик захвата ручного байпасного лотка [4].
7. Для переустановки выполни операции в обратном порядке.
8. Выберите [Service Mode] -> [Counter] -> [Life] и очистите счет [Manual Tray Feed Count].
1. Откройте правую дверцу.
2. Удалите два винта [1] и извлеките крышку [2].
3. Удалите пять винтов [1] и пластину [2].
4. Удалите винт [3] и пластину [4].
5. Сдвиньте вал [1] и удалите узел прокладки разделения [2].
6. Извлеки пружину [2] из сепаратора [1].
7. Для переустановки выполни операции в обратном порядке.
8. Выберите [Service Mode] -> [Counter] -> [Life] и очистите счет [Manual Tray Feed Count].
Несмотря на то, что процедура ниже показана для замены картриджа тонера/Y, используй ту же процедуру для замены картриджей тонера других цветов.
- Процедура удаления
1. Открой переднюю дверь.

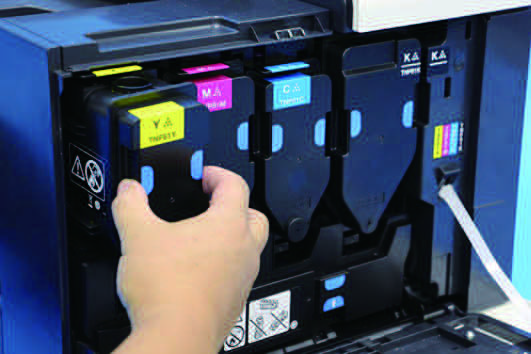

2. Извлеки картридж тонера [1].
- Процедура переустановки
1. Извлеки новый картридж тонера [1] из упаковки, держи его обеими
руками и встряси несколько раз.
Хорошо встряси картридж тонера.
Если встряхивания недостаточно, это может вызвать неисправность.
2. Для переустановки выполни операции в обратном порядке.

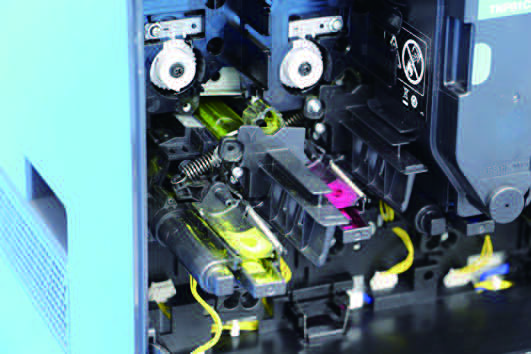

1. Извлеки картридж тонера того же цвета, что и блок формирования изображения, подлежащий удалению, и удали соседний справа картридж тонера.
2. Извлеките контейнер отработанного тонера.
3. Извлеки винт [1] и снимите крышку [2].

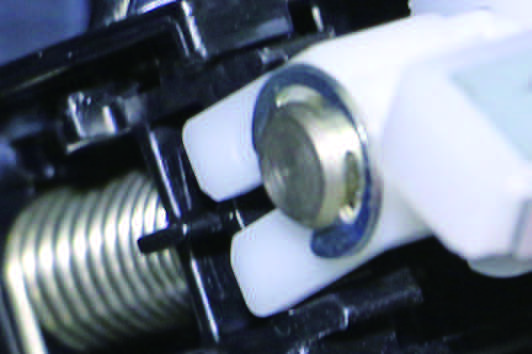

Убедись, что не деформируешь и не потеряешь натяжную пружину [3] при снятии или установке крышки.
Убедись, что натяжная пружина [3] не скрывается внутри крышки при установке крышки.
4. Отсоедини разъем [1] и извлеки жгут из направляющей жгута.
5. Извлеки два винта [3] и снимите блок формирования изображения [4].
При установке блока формирования изображения полностью вдвинь его.
В противном случае это может вызвать смещение цвета или изменение масштаба в направлении основного сканирования.
- на (2) в этом порядке.
8. Для переустановки выполни операции удаления в обратном порядке.
9. Выбери [Service Mode] -> [Machine] -> [Color Registration Adjustment] для регулировки значения коррекции смещения цвета на 0.
10. Выбери [Service Mode] -> [Imaging Process Adjustment] -> [Stabilizer] -> [Initialize + Image Stabilization] и выполни функцию.
11. Выбери [Service Mode] -> [Machine] -> [Main Scanning Direction Zoom] для регулировки масштаба в направлении основного сканирования.
12. Выбери [Service Mode] -> [Imaging Process Adjustment] -> [Stabilizer] -> [Stabilization Only] и выполни функцию.
13. Повторяй шаг 10 и 11 до достижения регулировки масштаба в направлении основного сканирования.
14. Выбери [Service Mode] -> [Machine] -> [Color Registration Adjustment] и выполни регулировку коррекции смещения цвета.
15. Выбери [Service Mode] -> [Machine] -> [Printer Area] -> [Printer Image Centering Side 1] для регулировки стороны положения печати для каждой бумаги.
16. Выбери [Service Mode] -> [Machine] -> [Printer Area] -> [Prt. Image Center. Side 2 (Dup)] для регулировки стороны положения двусторонней печати для каждой.
1. Извлеки фильтр тонера [1].
2. Отсоедини язычок [1] и снимите фильтр тонера [2].
3. Для переустановки выполните операции удаления в обратном порядке.
4. Выбери [Service Mode] -> [Counter] -> [Life] и очисти счетчик [Toner Filter].
1. Открой переднюю дверь.
2. Держи оба ручки [1] и извлеки бутыль отработанного тонера [2].
3. Очисти поверхность вокруг порта сбора отработанного тонера.
4. Переустанови вышеуказанные детали, следуя шагам снятия в обратном порядке.
- Процедура удаления
1. Извлеките картридж тонера.
2. Извлеките контейнер отработанного тонера.
3. Извлеки блок формирования изображения.
4. Извлеки узел датчика IDC.
5. Снимите два винта [1].
6. Зацепи два прижима узла переноса [1] на термоузел.

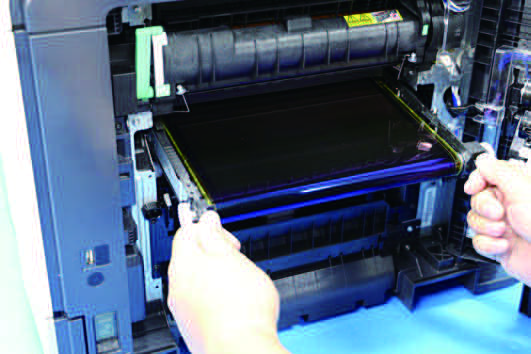

7. Держи ручку [1] узла ремня переноса и вытяни его.

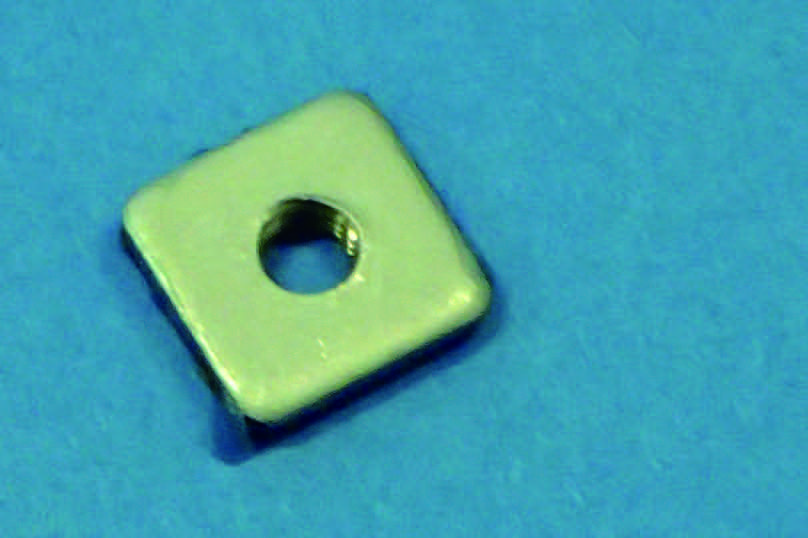

Убедись, что не уронишь и не потеряешь крепежную гайку [2].
8. Держи положение [1] и извлеки узел ремня переноса [2].
Не касайся поверхности узла ремня переноса.
Прикрой узел ремня переноса чем-либо подобным защитной ткани, чтобы защитить его поверхность от пыли или посторонних предметов.
Если случайно коснулся поверхности ремня переноса, легко протри ее, используя Hydro-wipe (65AA-99##). Не очищай спиртом или водой.
- Процедура переустановки
1. Вставьте узел ремня переноса [1] так, чтобы левый паз [2] на наконечнике совпадал с
рельсом [3], а правый вал [4] на наконечнике совпадал с рельсом [5].
Вставьте узел ремня переноса осторожно, чтобы не допустить повреждения его приводной шестерни при ударе о рельс или соответствующую деталь.
Не касайся поверхности узла ремня переноса.
Если случайно коснулся поверхности ремня переноса, легко протри ее, используя Hydro-wipe (65AA-99##). Не очищай спиртом или водой.
2. Поднимите ремень переноса [1] и вставьте узел ремня переноса так, чтобы
паз [2] совпадал с рельсом [3].
3. Для переустановки выполните операции удаления в обратном порядке.
4. Выполните [Service Mode] -> [Counter] -> [Life] -> [New Release].
5. Выберите [Service Mode] -> [Machine] -> [Color Registration Adjustment] для настройки значения коррекции цветного сдвига на 0.
6. Выберите [Service Mode] -> [Imaging Process Adjustment] -> [Stabilizer] -> [Initialize + Image Stabilization] и выполните функцию.
7. Выберите [Service Mode] -> [Machine] -> [Main Scanning Direction Zoom] для настройки масштаба в основном направлении сканирования.
8. Выберите [Service Mode] -> [Imaging Process Adjustment] -> [Stabilizer] -> [Stabilization Only] и выполните функцию.
9. Повторите шаги 6 и 7 до достижения требуемого значения Main Scanning Direction Zoom Adjustment.
10. Выберите [Service Mode] -> [Machine] -> [Color Registration Adjustment] и выполните коррекцию цветного сдвига.
- Процедура удаления
1. Откройте правую дверцу.
2. Разблокируйте блокирующие рычаги [1] узла ролика переноса (в двух местах).
3. Держась за блокирующие рычаги [1] (в двух местах), снимите узел ролика переноса
- Процедура переустановки
1. Держась за блокирующие рычаги [1] (в двух местах), установите новый ролик переноса
Узел ролика переноса должен быть установлен в держатель узла ролика переноса.
2. Вставьте два выступа [1] узла ролика переноса в центр
3. Заблокируйте блокирующие рычаги [3] (в двух местах).
Убедитесь, что рычаги заблокированы спереди и сзади.
4. Закройте правую дверь.
5. Выполните [Service Mode] -> [Counter] -> [Life] -> [New Release].
3.1.12 Замена термоузла ВНИМАНИЕ • Температура в окрестности термоузла высокая.
При контакте с этой областью возможны ожоги.
Перед проведением операций замены убедитесь, что после отключения главного выключателя питания прошло более 20 минут.
1. Откройте правую дверцу.
2. Откройте направляющую отделения [1].
3. Извлеки винт [1] и снимите крышку [2].
4. Снимите стяжку кабеля [1] с основного узла и отсоедините разъем [2].

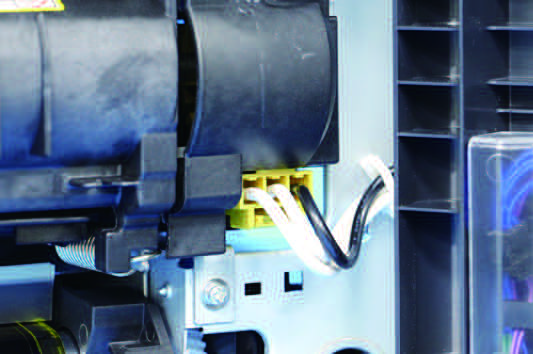

При установке крышки убедитесь, что жгут предварительно проложен вниз, а затем в горизонтальном направлении.

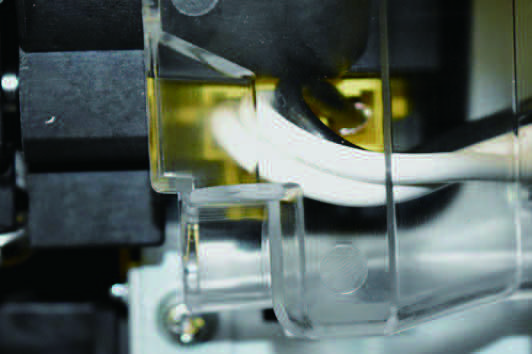

Убедитесь, что жгут не защемлен крышкой при установке крышки.
6. Отсоедините разъем [1].
При отсоединении разъема [1] нажмите на зажим для отпускания блокировки, затем извлеките его.
7. Снимите четыре винта [1] и снимите термоузел [2].
При снятии термоузла держите детали [3], показанные на рисунке. Держите его прочно, чтобы он не упал из-за своего веса.
8. Для переустановки выполни операции удаления в обратном порядке.
9. Выполните [Service Mode] -> [Counter] -> [Life] -> [New Release].
1. Снимите лоток 2 или лоток 3.

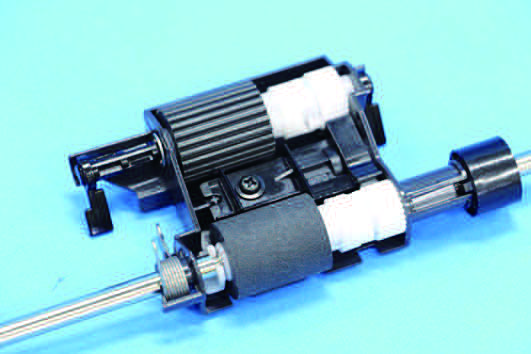

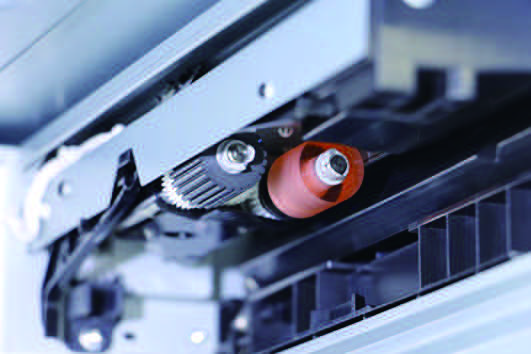

2. Отцепите язычок [1] и снимите ролик подачи [2] и ролик захвата [3].
3. Для переустановки выполните операции удаления в обратном порядке.
4. Выберите [Service Mode] -> [Counter] -> [Life] и обнулите счетчик [2nd Feed Count] или [3rd Feed Count].
1. Выдвиньте лоток 2 или лоток 3.
2. Снимите крышку [1].
3. Удалите пружину [1].
4. Снимите узел ролика отделения [1].

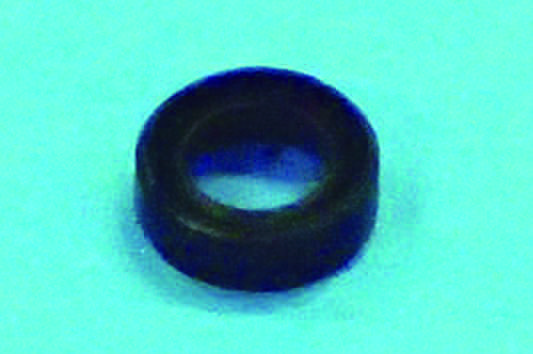

Убедитесь, что не потеряли воротник [2] при снятии узла ролика отделения.
5. Снимите стопорное кольцо (C-clip) [1], выньте вал [2] и снимите ролик отделения
6. Для переустановки выполните операции удаления в обратном порядке.
7. Выберите [Service Mode] → [Counter] → [Life] и очистите счётчик [2nd Feed Count] или [3rd Feed Count].

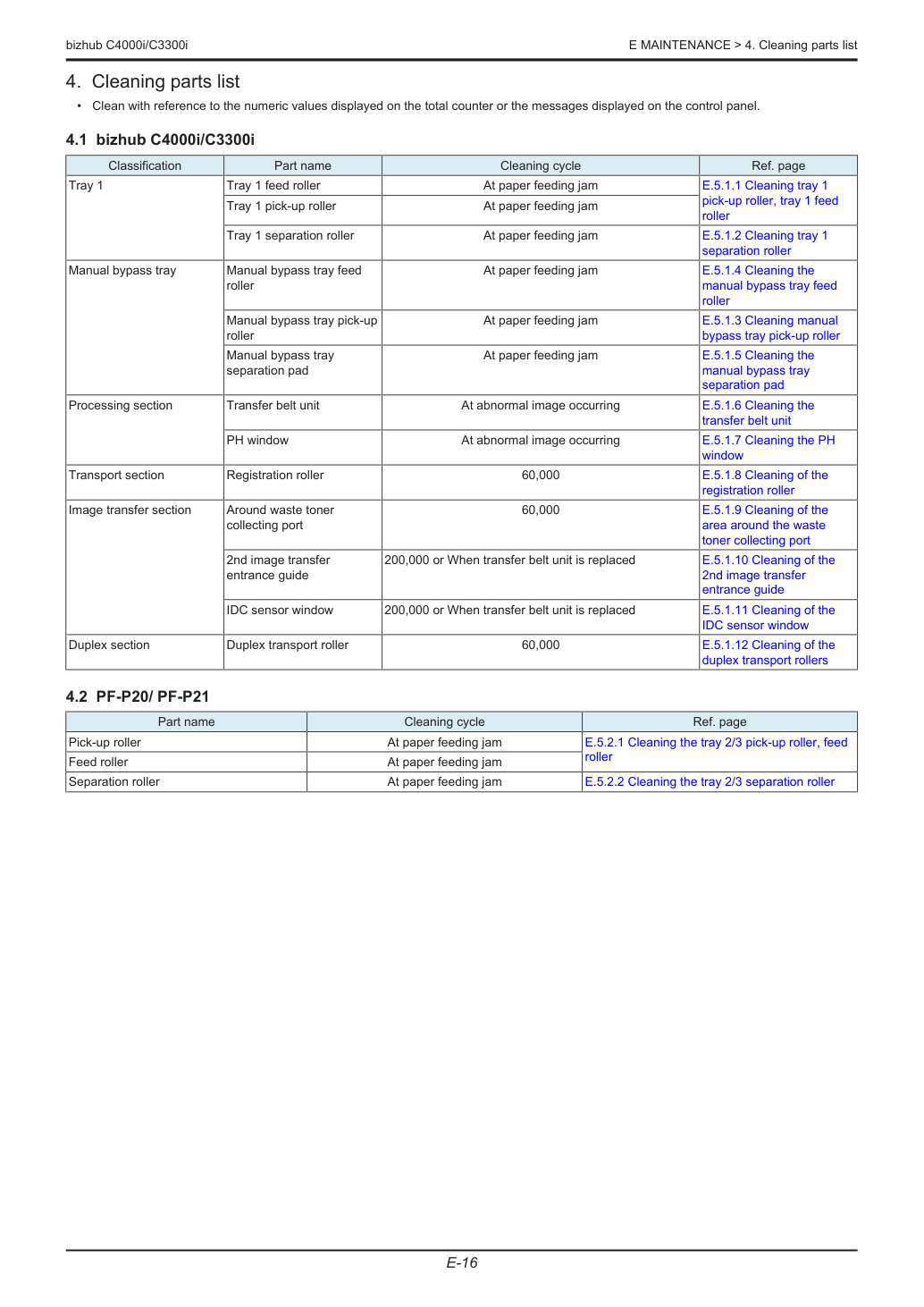

4. Список деталей для чистки
Проводите чистку со ссылкой на числовые значения, отображаемые на счётчике общего объёма, или сообщения, отображаемые на панели управления.
5. Процедура чистки/смазки
Спирт, описанный в процедуре очистки обслуживания, представляет изопропиловый спирт.
1. Извлеките лоток 1.
2. Используя салфетку для чистки, смоченную спиртом, протрите ролик подачи лотка 1 [1] и
ролик захвата лотка 1 [2], удаляя грязь.
1. Выдвиньте лоток 1.
2. Используя салфетку для чистки, смоченную спиртом, протрите ролик разделения лотка 1
1. Используя салфетку для чистки, смоченную спиртом, протрите лоток ручной обводки
1. Используя салфетку для чистки, смоченную спиртом, протрите лоток ручной обводки
ролик подачи [1] от грязи.
1. Откройте правую дверцу.
2. Снимите подушку разделения лотка ручной обводки.
3. Используя салфетку для чистки, смоченную спиртом, протрите лоток ручной обводки
1. Снимите ремень переноса (transfer belt).
2. Используя гидрочистку (65AA-99#), протрите ремень переноса (transfer belt) [1].
Не используйте никакие растворители.
1. Открой переднюю дверь.
2. Извлеките контейнер отработанного тонера.

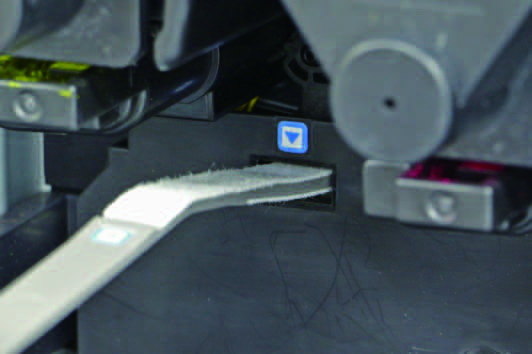

3. Очистите окно PH, перемещая вперёд и назад монтажный кондуктор окна PH [1]
1. Откройте правую дверцу.
2. Снимите узел датчика IDC (IDC sensor assy.).
3. Используя салфетку для чистки со спиртом, протрите регистровый ролик (registration roller) [1], удаляя грязь.

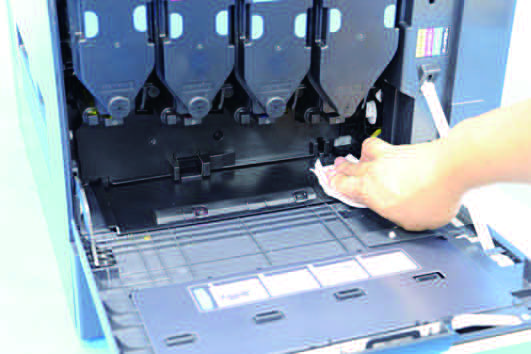

1. Извлеките контейнер отработанного тонера.
2. Протрите области [1] вокруг порта сбора отработанного тонера, удаляя пролитый тонер
1. Откройте правую дверцу.
2. Снимите узел датчика IDC (IDC sensor assy.).
3. Протрите направляющую второго переноса (2nd transfer entrance guide) [1], удаляя грязь.
1. Откройте правую дверцу.
2. Снимите узел датчика IDC (IDC sensor assy.).
3. Протрите окно датчика IDC (IDC sensor window) [1], удаляя грязь.
1. Откройте крышку транспортировки дуплексного модуля (duplex unit transport cover).
2. Используя салфетку для чистки, смоченную спиртом, протрите транспортировочную часть дуплексного модуля (duplex unit transport)
1. Снимите лоток 2 или лоток 3.
2. Используя салфетку для чистки, смоченную спиртом, протрите ролик подачи [1] и ролик захвата
3. Для переустановки выполните операции удаления в обратном порядке.
1. Выдвиньте лоток 2 или лоток 3.
2. Используя салфетку для чистки, смоченную спиртом, протрите ролик разделения [1]
3. Для переустановки выполните операции удаления в обратном порядке.
