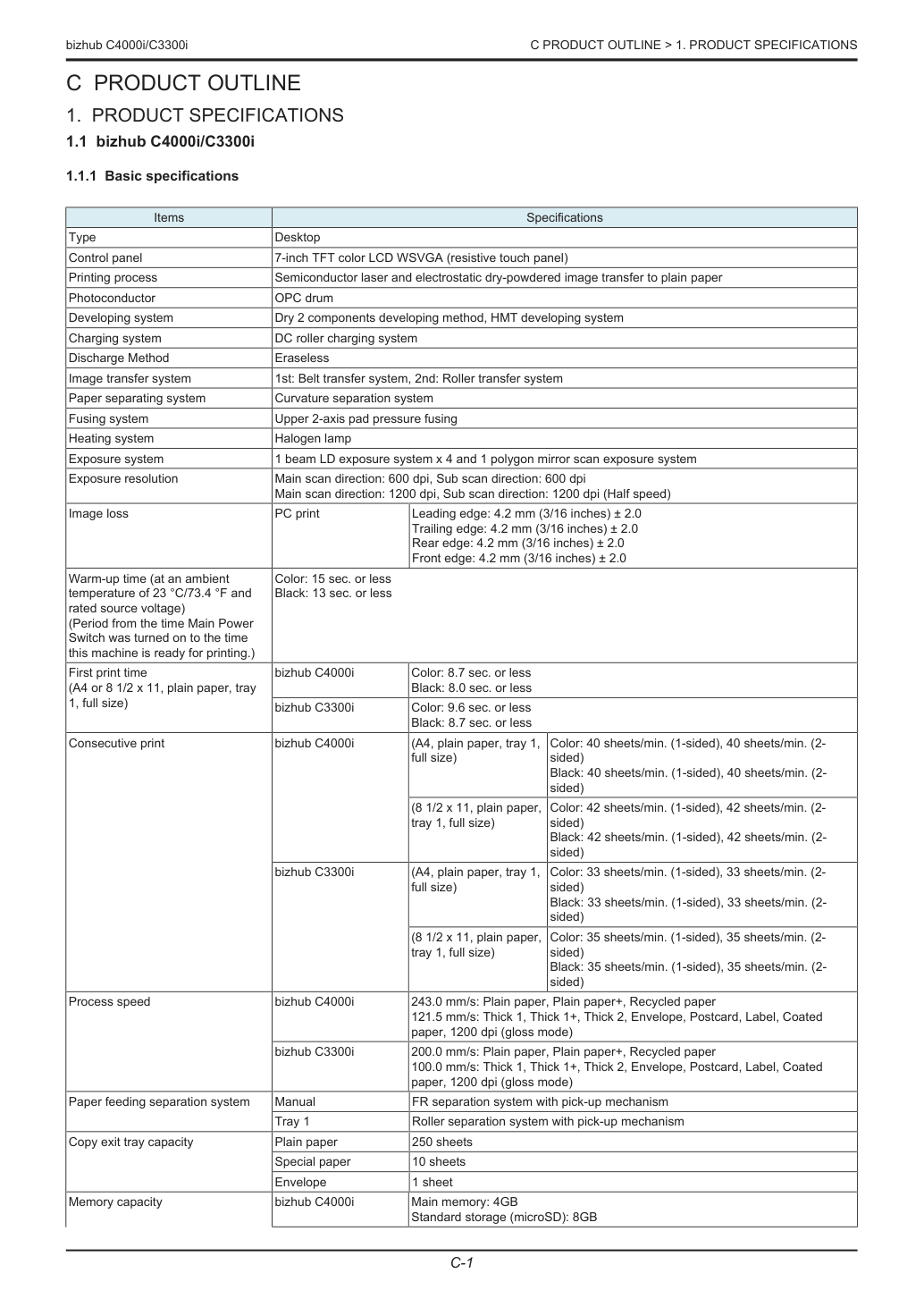

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

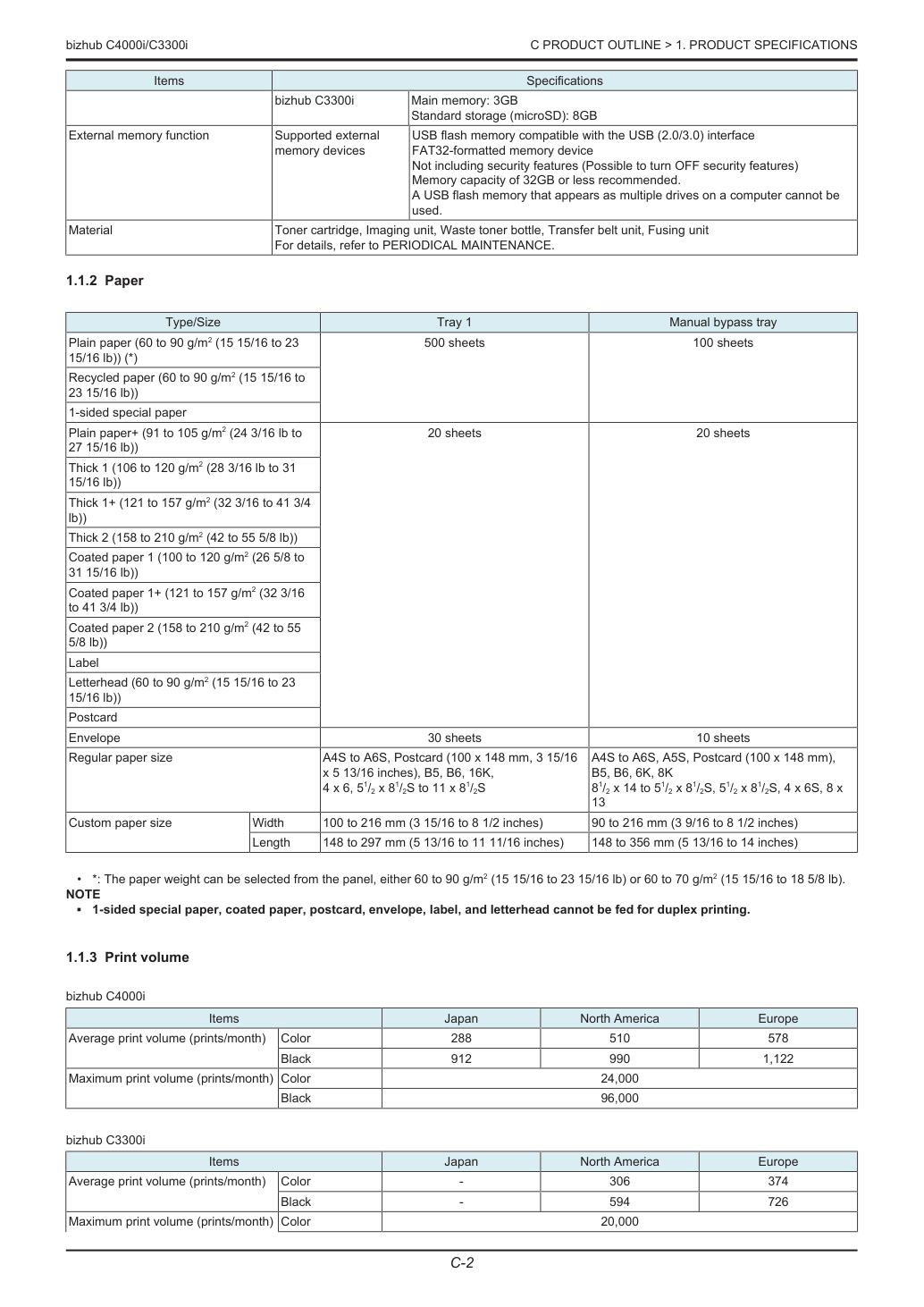

bizhub C4000i/C3300i C ОПИСАНИЕ ПРОДУКТА > 1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ C-2 Параметры Характеристики bizhub C3300i Основная память: 3 ГБ Стандартное хранилище (microSD): 8 ГБ Функция внешней памяти Поддерживаемые устройства внешней памяти USB-накопитель совместим с интерфейсом USB (2.0/3.0) Устройство памяти в формате FAT32 Без функций безопасности (возможно отключение функций безопасности) Рекомендуется емкость памяти 32 ГБ или менее.
USB-накопитель, отображаемый на компьютере как несколько дисков, использовать нельзя.
Подробные сведения см. в разделе ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
*: Вес бумаги можно выбрать на панели: либо 60–90 г/м² (15 15/16–23 15/16 фунтов), либо 60–70 г/м² (15 15/16–18 5/8 фунтов).
AC 110–127 В AC 220–240 В Ток 14,5 А 12 А 7,5 А Частота 50/60 Гц 60 Гц 50/60 Гц Макс. потребление мощности 1450 Вт или менее Потребление мощности в каждом режиме Ожидание 150 Вт или менее *3 Режим низкого энергопотребления 150 Вт или менее *3 Режим сна *1 0,5 Вт *3 Режим отключения вспомогательного питания *2 0,5 Вт *3 Режим автоматического отключения питания ErP 0,5 Вт *3 Потребление вставного питания 0,4 Вт Размеры 420 мм (Ш) *4 × 528 мм (Г) × 473 мм (В) (16 9/16 дюймов (Ш) *4 × 20 13/16 дюймов (Г) × 18 5/8 дюймов (В)) Требуемое пространство 855 мм (Ш) × 901 мм (Г) × 473 мм (В) *5 (33 11/16 дюймов (Ш) × 35 1/2 дюймов (Г) × 18 5/8 дюймов (В) *5) Вес bizhub C4000i Прибл. 32,6 кг (73 3/16 фунтов) (включая узел формирования изображения, картридж тонера, контейнер отработанного тонера) bizhub C3300i Прибл. 31,4 кг (73 3/16 фунтов) (включая узел формирования изображения, картридж тонера, контейнер отработанного тонера) Среда эксплуатации Температура 10–30 °C / 50–86 °F (с колебанием не более 10 °C / 18 °F в час) Влажность 15–85% (относительная влажность с колебанием не более 10% в час) Ровность Разница между передней и задней, правой и левой сторонами должна быть 1 градус или менее.
*1: [Утилиты] -> [Обслуживание] -> [Настройка таймера] -> [Параметры питания] -> [Потребление мощности в режиме сна] *2: Даже в режиме отключения вспомогательного питания [Отключено], [Включено] и [Высокий] можно выбрать в [Утилиты] -> [Обслуживание] -> [Настройка таймера] -> [Параметры питания] -> [Потребление мощности в режиме сна].
*3: Значение приводится только для справки. Оно варьируется в зависимости от различных сред эксплуатации.
*4: Ширина при закрытом подносе обхода вручную и выходном лотке бумаги.
*5: Поднос обхода вручную, лоток подачи бумаги и выходной лоток вытащены.
(A4 или 8 1/2 × 11, обычная бумага, лоток 1, полный размер) bizhub C4000i Цветной: 8,7 сек. или менее Черный: 8,0 сек. или менее bizhub C3300i Цветной: 9,6 сек. или менее Черный: 8,7 сек. или менее Скорость печати при многократной печати bizhub C4000i (A4, обычная бумага, лоток 1, полный размер) Цветной: 40 листов/мин. (односторонняя), 40 листов/мин.

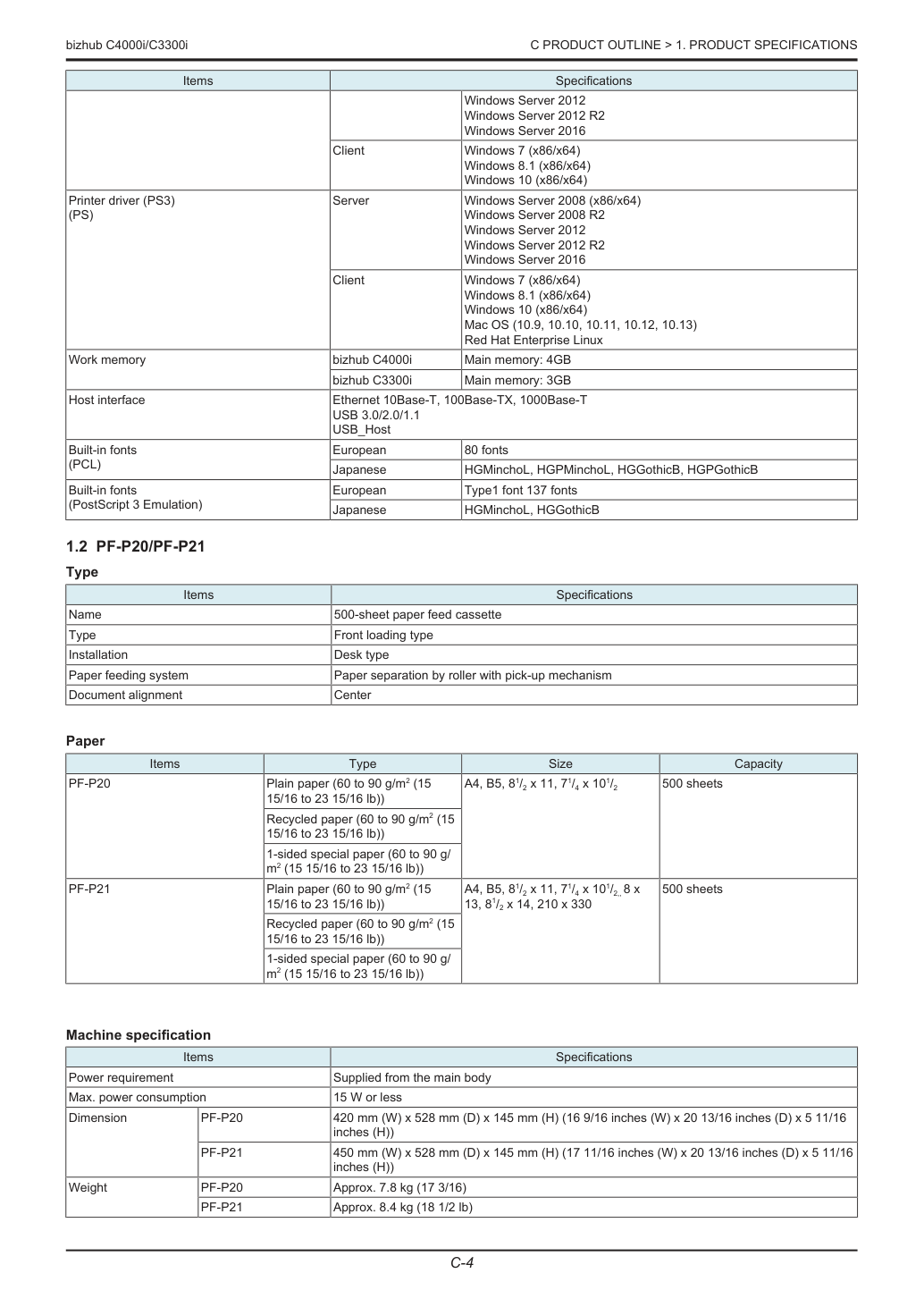

Соответствует рабочей среде основного корпуса.

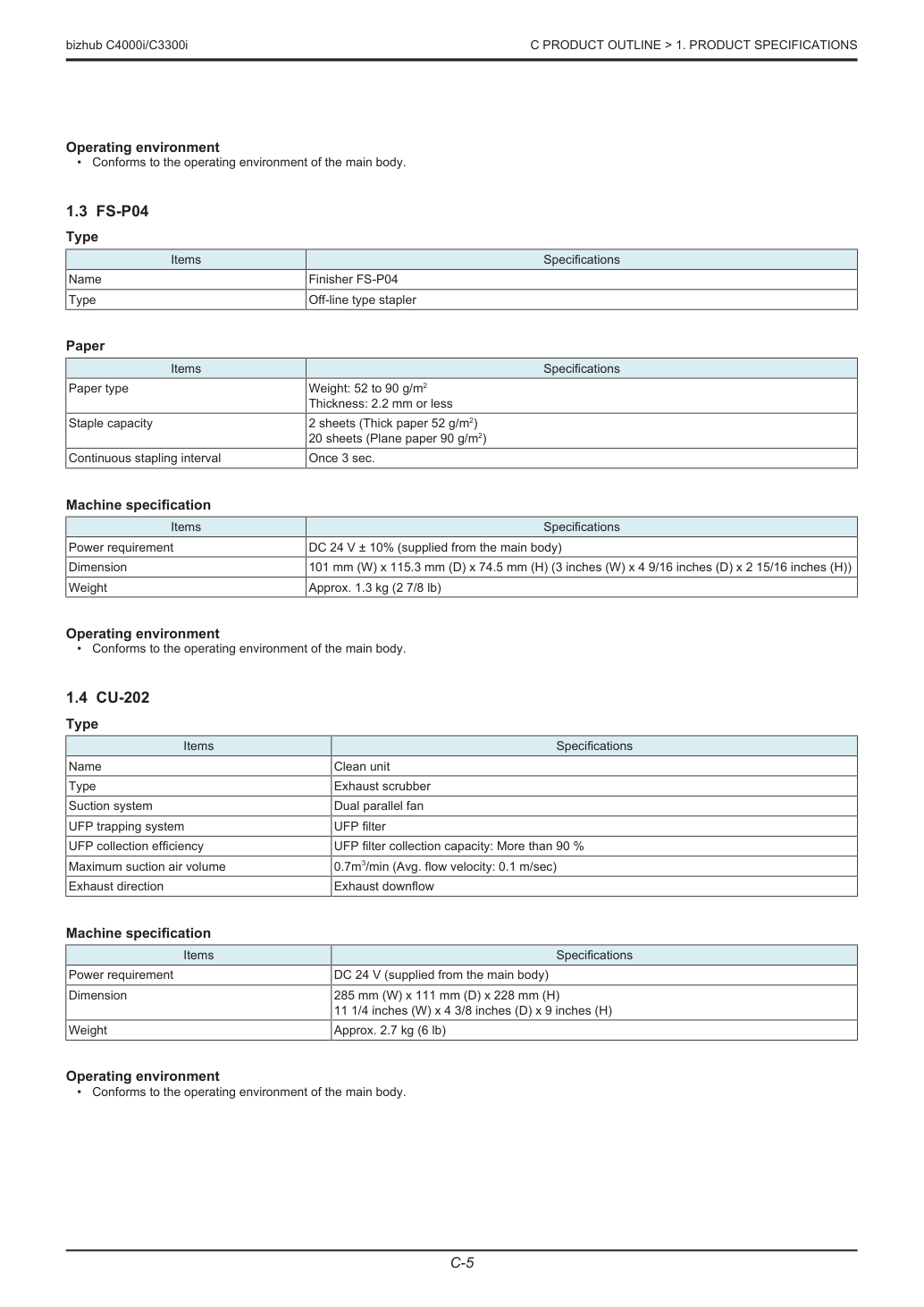

Вес: 52–90 г/м² Толщина: 2,2 мм или менее Емкость скоб 2 листа (плотная бумага 52 г/м²) 20 листов (обычная бумага 90 г/м²) Интервал непрерывного скрепления один раз в 3 сек.
Соответствует рабочей среде основного корпуса.
Соответствует рабочей среде основного корпуса.

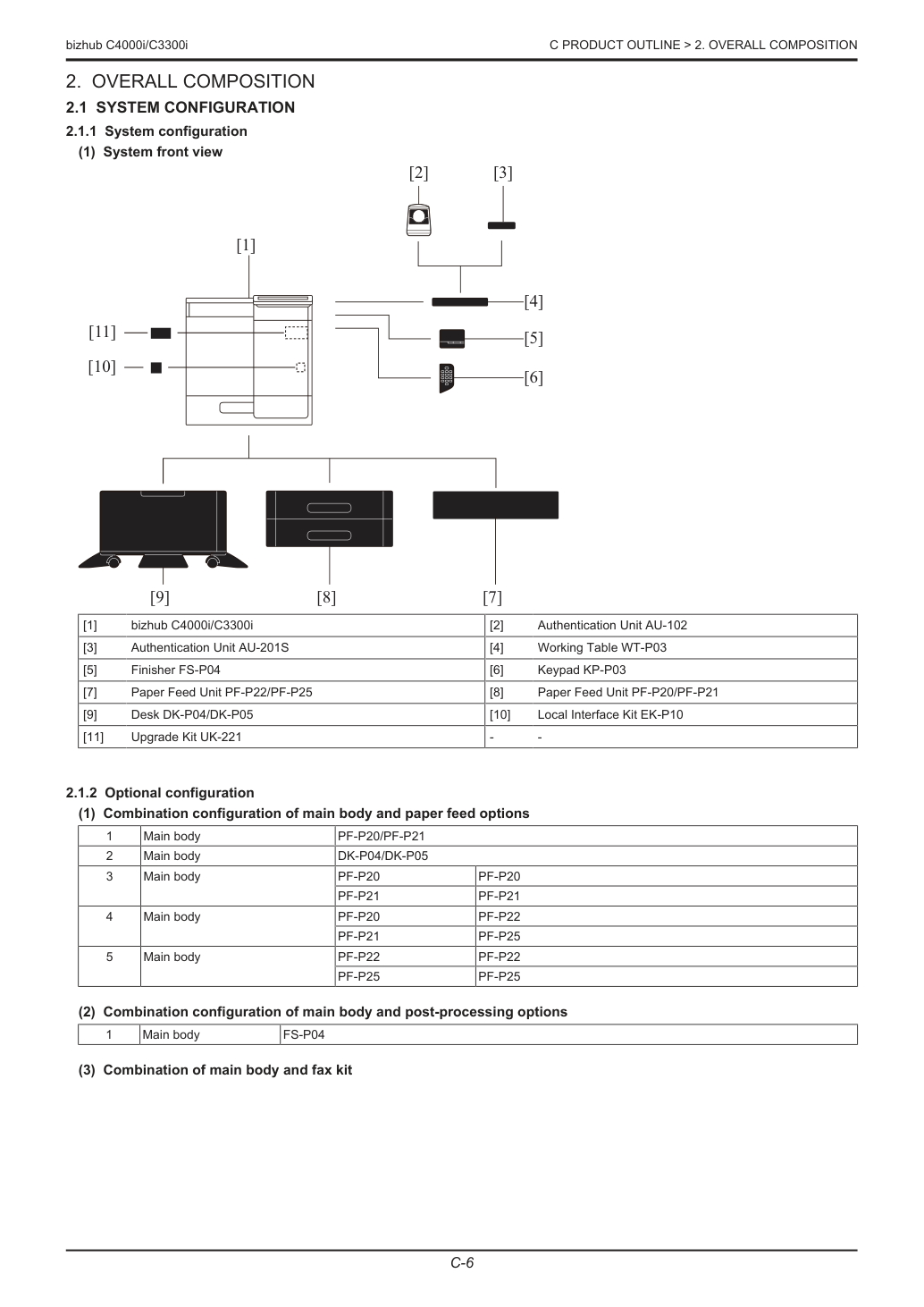

2. ОБЩАЯ КОМПОНОВКА
- Вид спереди системы bizhub C4000i/C3300i
- Комбинированная конфигурация основного блока и опций подачи бумаги
- Комбинированная конфигурация основного блока и опций постобработки
- Комбинирование основного блока и факс-комплекта

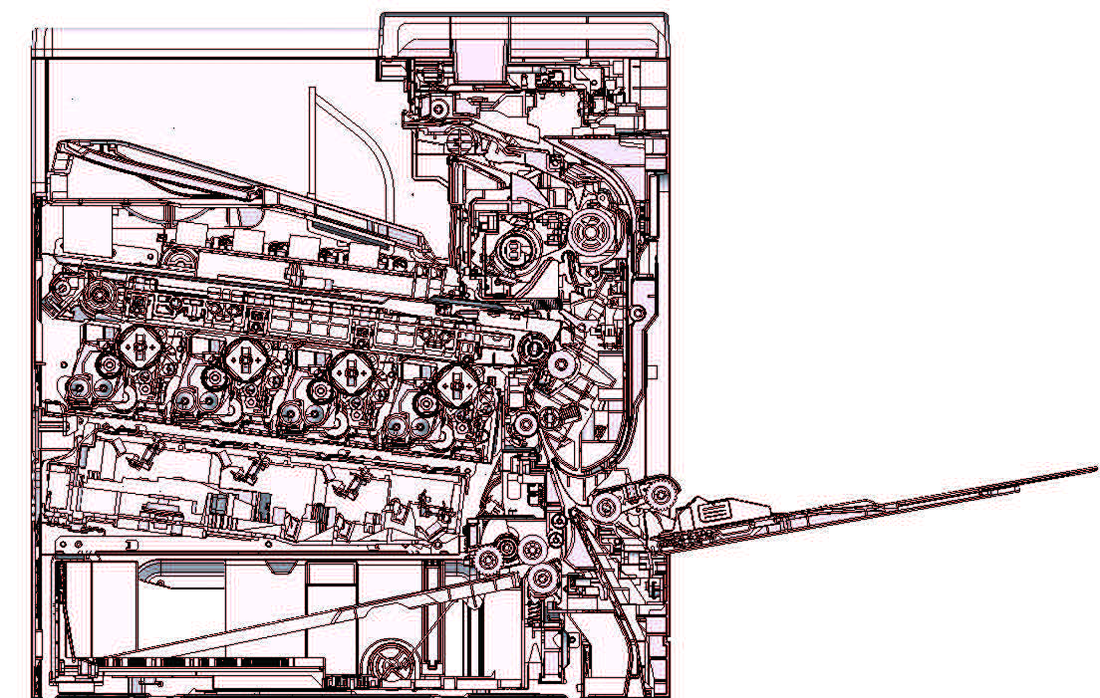

bizhub C4000i/C3300i C ОПИСАНИЕ ПРОДУКТА > 2. ОБЩАЯ КОМПОНОВКА C-8 2.4 БЛОК-СХЕМА УПРАВЛЕНИЯ 2.5 ПРОЦЕСС СОЗДАНИЯ ИЗОБРАЖЕНИЯ [2] [3] [5] [6] [7] [8] [9] [10] [11] [4] [1] Обработка печатного изображения Электрический сигнал преобразуется в цифровые сигналы изображения. После прохождения некоторых коррекций видеосигналы (C, M, Y и K) поступают на секцию обработки печатного изображения.
Изображение оригинала, спроецированное на поверхность фотопроводника, превращается в соответствующее электростатическое скрытое изображение.
Подайте постоянное напряжение (-) на фотопроводник.
Облучите фотопроводник лазерным лучом для развития электростатического скрытого изображения.
Тонер, взбалтываемый и отрицательно заряженный в камере смешивания проявителя, притягивается к электростатическому скрытому изображению, образованному на поверхности фотопроводника. Таким образом он преобразуется в видимое развитое изображение.
Постоянное положительное напряжение применяется к обратной стороне ремня переноса (transfer belt), позволяя видимому развитому изображению на поверхности каждого фотопроводника (Y, M, C и K) переноситься на ремень переноса.
Постоянное положительное напряжение применяется к обратной стороне бумаги, позволяя видимому развитому изображению на поверхности ремня переноса переноситься на бумагу.
Бумага, прошедшая процесс второго переноса, нейтрализуется так, чтобы она правильно отделялась от ремня переноса когтями отделения бумаги.
Остаточный тонер на поверхности ремня переноса собирается и очищается лезвием очистки.
Видимое тонерное изображение, перенесенное на поверхность бумаги, расплавляется теплом ролика термоузла (Fuser) и фиксируется на бумаге давлением.
Остаточный тонер, оставшийся на поверхности фотопроводника, соскребается.
