После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.
2. ТРАКТ ПОДАЧИ БУМАГИ

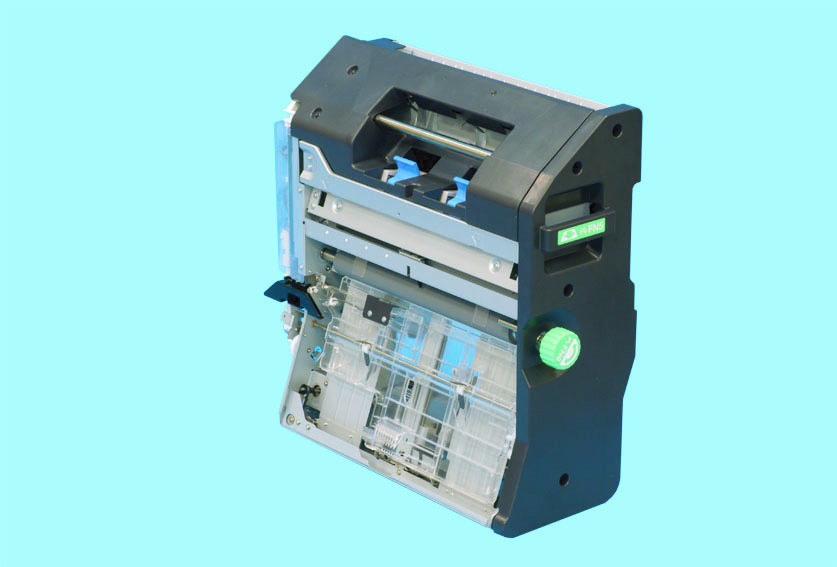

3. КОНФИГУРАЦИЯ
4. СЕКЦИЯ ВЫРАВНИВАНИЯ
4. СЕКЦИЯ ВЫРАВНИВАНИЯ
• В режиме фальцовки/скоб-шитья двигатель выравнивания центральной скобы /F и /R выравнивает бумагу.
• Двигатель выравнивания центральной скобы вращается в прямом/обратном направлении для перемещения пластин выравнивания, тем самым выравнивая бумагу в основном направлении сканирования.
• Двигатель упора переднего края вращается для поднятия упора переднего края в положение сохраняемой бумаги, тем самым выравнивая бумагу в направлении вспомогательного сканирования.
• Двигатель выравнивания центральной скобы /F и /R вращаются для открытия/закрытия пластин выравнивания через ремни выравнивания.
• Датчик домашней позиции выравнивания центральной скобы /F и /R определяют домашнюю позицию пластин выравнивания.
• Двигатель упора переднего края вращается для перемещения упора переднего края в вертикальном направлении через ремень.
4. СЕКЦИЯ ВЫРАВНИВАНИЯ
• Когда первый лист бумаги проходит операцию переключения, двигатель выравнивания центральной скобы /F и /R начинают вращаться для сближения пластин выравнивания и последующей остановки в положениях ожидания, в которых они отстоят друг от друга на расстояние немного больше ширины бумаги.
• Двигатель выравнивания центральной скобы /F и /R выполняют операцию выравнивания путем вращения в прямом и обратном направлении для перемещения пластины выравнивания вперед-назад через определенный период времени после того, как датчик пути скоб-шитья обнаруживает задний край бумаги.
• Операция выравнивания бумаги в основном направлении сканирования выполняется каждый раз при подаче листа бумаги.
• После истечения предварительно установленного периода времени после обнаружения датчиком пути скоб-шитья переднего края бумаги двигатель верхнего лопастного узла вращается для выравнивания бумаги в направлении вспомогательного сканирования.
• Лопасти вращаются каждый раз при подаче листа бумаги.
4. СЕКЦИЯ ВЫРАВНИВАНИЯ
• На упоре переднего края бумага выравнивается в направлении вспомогательного сканирования, и бумага, поступившая в секцию выравнивания, транспортируется в указанное положение.
• Зажим переднего края удерживает бумагу при перемещении ее в указанное положение или при скоб-шитье или фальцовке.
• Двигатель упора переднего края перемещает упор переднего края вверх и вниз в соответствии с размером бумаги. Датчик домашней позиции упора переднего края определяет домашнюю позицию.
4. СЕКЦИЯ ВЫРАВНИВАНИЯ
• После выравнивания последнего листа соленоид зажима переднего края включается, и листы бумаги удерживаются на месте.
• После фиксации листов двигатель упора переднего края вращается для перемещения упора переднего края вниз и опускания листов в положение фальцовки.
• После выравнивания последнего листа соленоид зажима переднего края включается, и листы бумаги удерживаются на месте.
• После фиксации листов двигатель упора переднего края вращается для перемещения упора переднего края вниз и опускания листов в положение скоб-шитья.
• После завершения операции скоб-шитья двигатель выравнивания центральной скобы /F и /R открывает пластины выравнивания и двигатель упора переднего края начинает вращаться для дальнейшего перемещения упора переднего края вниз и опускания бумаги в положение фальцовки.
5. СТЕПЛЕР

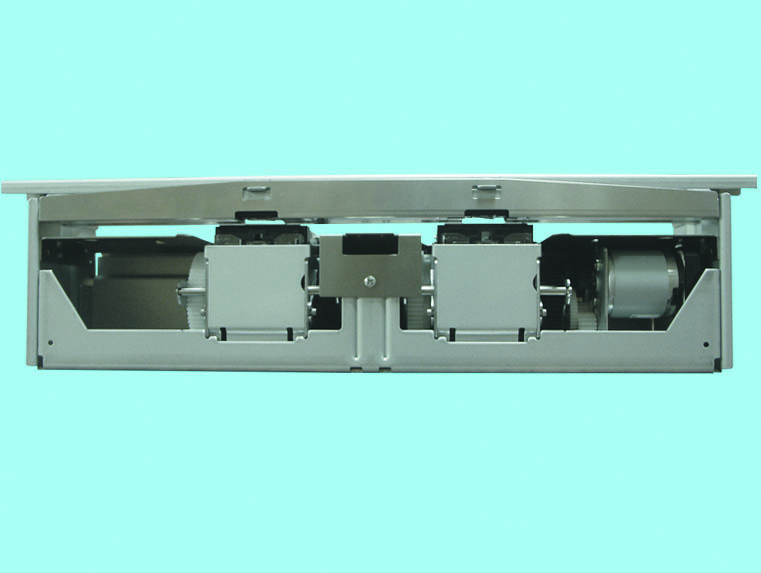

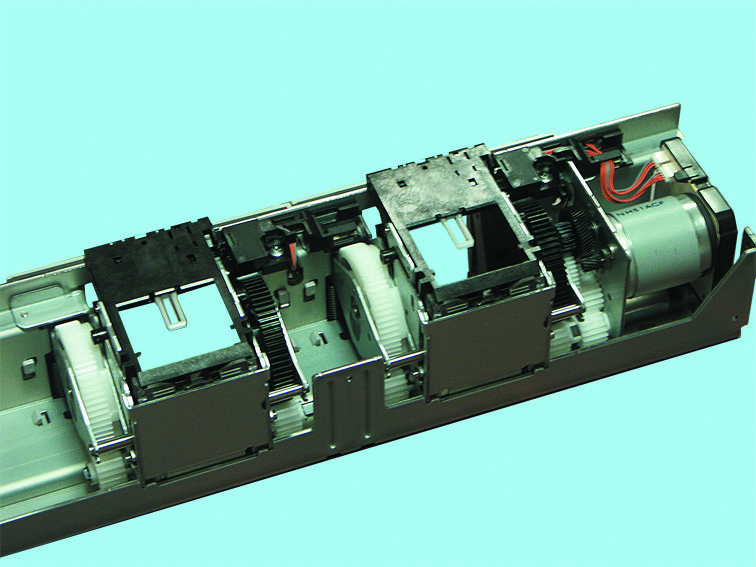

5. СТЕПЛЕР
• Операция скоб-шитья выполняется двигателем скоб-шитья.
• При операции скоб-шитья двигатель скоб-шитья в степлере толкает секцию прижима бумаги к загибочнику посредством приводной шестерни для удержания бумаги и выбивания скобы. Затем скоба загибается в загибочнике.
• После завершения операции выравнивания пластины выравнивания двигатель скоб-шитья выполняет операцию скоб-шитья.
• Операция скоб-шитья завершается, когда датчик в степлере обнаруживает домашнюю позицию и включается.
• Во время операции скоб-шитья определяется, что скоба заблокирована, и двигатель скоб-шитья вращается в обратном направлении для возврата степлера в домашнюю позицию, если датчик в степлере не включается через определенный период времени после его отключения.
6. ФАЛЬЦОВКА/СКОБ-ШИТЬЕ
6. ФАЛЬЦОВКА/СКОБ-ШИТЬЕ
• Двигатель центральной пластины фальцовки приводит в действие пластину фальцовки.
• Двигатель центральной пластины фальцовки вращает коленчатый вал на пол-оборота через шестерню и толкает бумагу в секцию прижима с пластиной фальцовки.
• Ролики фальцовки вытягивают и сгибают бумагу.
• Положение упора переднего края управляет положением фальцовки.
• Двигатель центральной пластины фальцовки включается и выдвигает пластину фальцовки к бумаге через определенный период времени после остановки упора переднего края в положении фальцовки.
• Двигатель центральной пластины фальцовки останавливается, когда пластина фальцовки совершает возвратно-поступательные движения и датчик домашней позиции центральной пластины фальцовки включается.
6. ФАЛЬЦОВКА/СКОБ-ШИТЬЕ
• Двигатель центрального ролика фальцовки приводит в действие ролик фальцовки.
6. ФАЛЬЦОВКА/СКОБ-ШИТЬЕ
• Двигатель центральной пластины фальцовки включается после остановки упора переднего края в положении фальцовки.
• Когда двигатель центральной пластины фальцовки включает датчик домашней позиции центральной пластины фальцовки, двигатель центрального ролика фальцовки включается и сгибает бумагу.
• Двигатель центрального ролика фальцовки останавливается через определенный период времени после того, как датчик обнаружения бумаги /2 обнаруживает задний край пачки бумаги.
• Управление роликами складывания выполняется по-разному в зависимости от количества листов бумаги и размера бумаги.
Ширина бумаги 215,9 мм или более и количество листов бумаги менее шести • Когда датчик Home пластины центрального складывания деактивирован после активации двигателя пластины центрального складывания, активируется двигатель ролика центрального складывания для запуска вращения на низкой скорости.
• Ролик складывания начинает вращаться на высокой скорости после истечения заданного периода времени с момента начала вращения.
• Когда датчик обнаружения бумаги/2 обнаруживает задний край стопки бумаги, активируется двигатель передней части ограничителя для поднятия передней части ограничителя в положение выравнивания, определенное в соответствии с размером бумаги.
• Двигатель ролика центрального складывания активируется для запуска вращения на низкой скорости за заданный период времени до того, как стопка бумаги достигнет позиции центрального складывания.
• Двигатель пластины центрального складывания активируется и после истечения заданного периода времени после деактивации датчика Home пластины центрального складывания ролик складывания начинает вращаться на высокой скорости.
• Когда датчик обнаружения бумаги/2 обнаруживает задний край стопки бумаги, активируется двигатель передней части ограничителя для поднятия передней части ограничителя в положение выравнивания, определенное в соответствии с размером бумаги.
7. СЕКЦИЯ ВЫХОДА
7. СЕКЦИЯ ВЫХОДА
• Бумага, подаваемая двигателем ролика центрального складывания, укладывается в лоток под собственным весом.
A. Обнаружение переполнения лотка • Емкость лотка варьируется в зависимости от количества листов бумаги в наборах/стопках бумаги, подаваемых в лоток, и обнаружение переполнения невозможно осуществить на основе количества листов бумаги, уложенных в лоток.
Основной узел подсчитывает количество уложенных листов бумаги и определяет переполнение при достижении заданного количества листов бумаги.
Если датчик переполнения лотка для брошюр остается активирован в течение заданного периода времени, основной узел определяет, что бумага больше не может подаваться в лоток и что лоток переполнен.
B. Условия обнаружения переполнения • Датчик переполнения лотка для брошюр активирован.
• Датчик почти переполненного лотка для брошюр активирован при включении выключателя питания.
• Количество наборов/стопок, уложенных в лоток, достигает заданного значения во время копирования.
• Подается набор/стопка с длиной бумаги, отличающейся от подаваемой ранее.
Основной узел не определяет переполнение лотка при условиях, отличных от указанных выше.
