После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*1: Качество изображения не гарантируется при использовании плотной бумаги 3.
Соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.
2. ТРАКТ ПОДАЧИ БУМАГИ

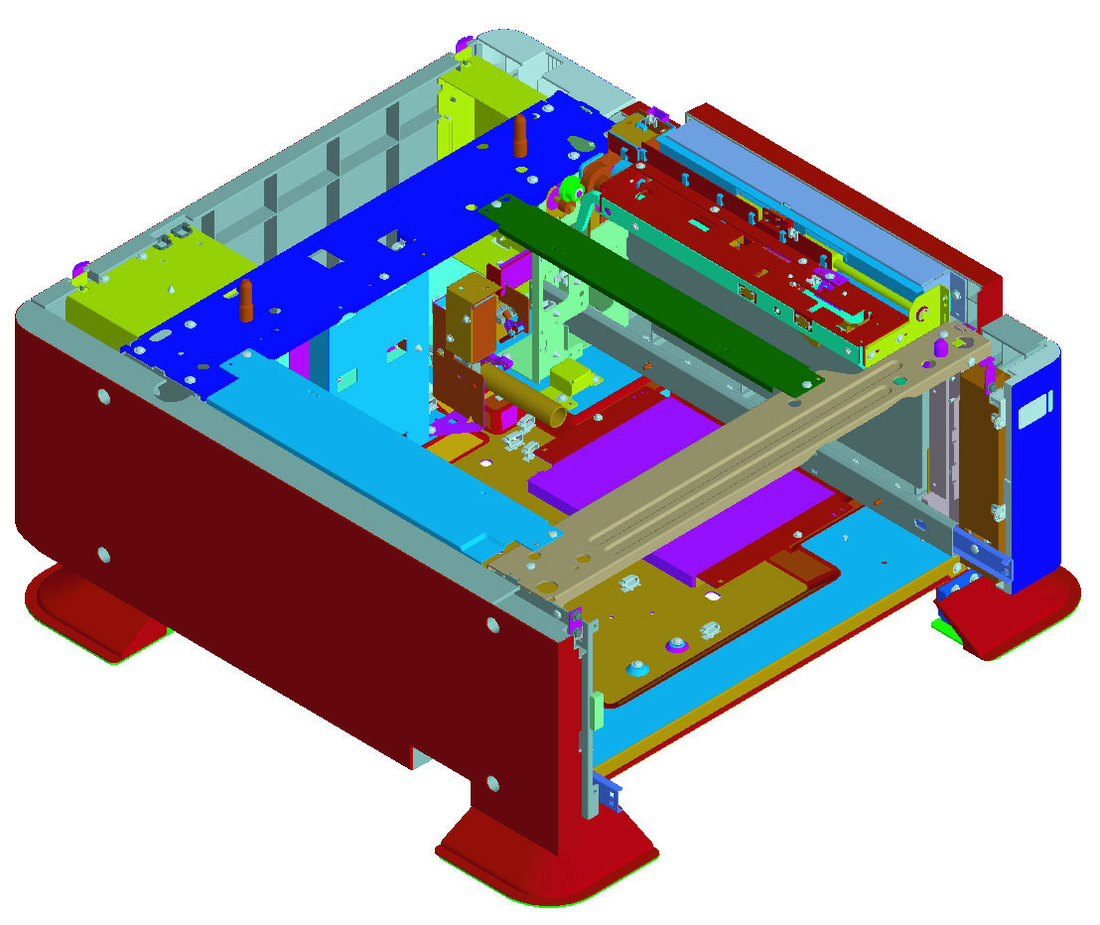

3. КОНФИГУРАЦИЯ
4. ПРИВОД
5. ОПЕРАЦИИ

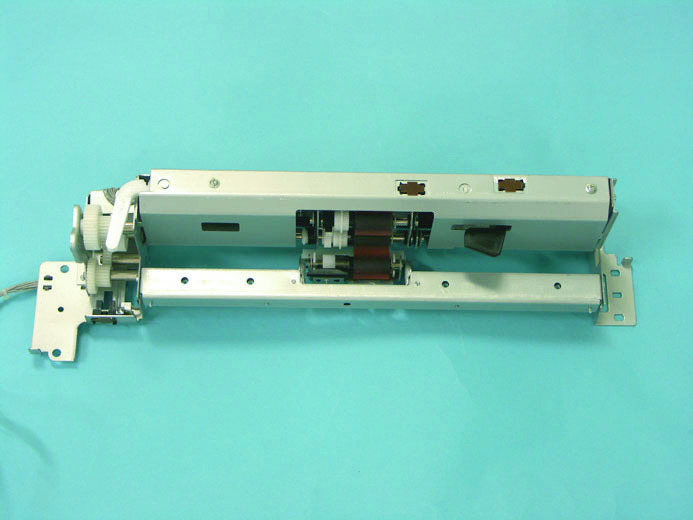

• Двигатель подачи бумаги приводит в движение ролик захвата и ролик подачи бумаги для захвата и подачи листа бумаги в основной корпус.
• Затем двигатель вертикального транспорта перемещает бумагу через вертикальный транспортный участок.
• Ролик захвата захватывает листы бумаги, а ролики подачи и разделения обеспечивают отделение и подачу только одного листа бумаги в основной корпус.
• При задвигании лотка рычаг опускает ролик захвата.
• Датчик верхнего предела подъема затем определяет положение верхнего предела при поднятии пластины подъема бумаги.
• Датчик пустоты бумаги определяет, когда бумага в лотке закончилась.
5. ОПЕРАЦИИ

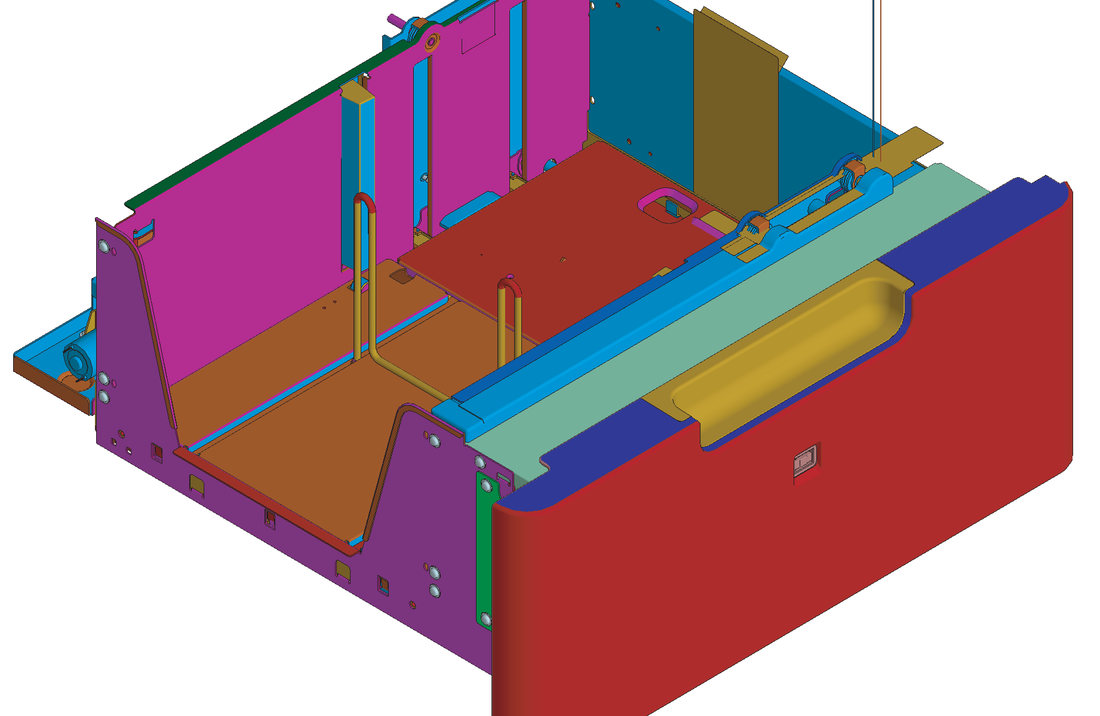

• Основной лоток подвешен на тросах спереди и сзади.
• При вращении двигателя лифта вперед или назад тросы наматываются для поднятия или опускания лотка.
• Датчик нижнего предела подъема определяет положение лотка на нижнем пределе.
5. ОПЕРАЦИИ

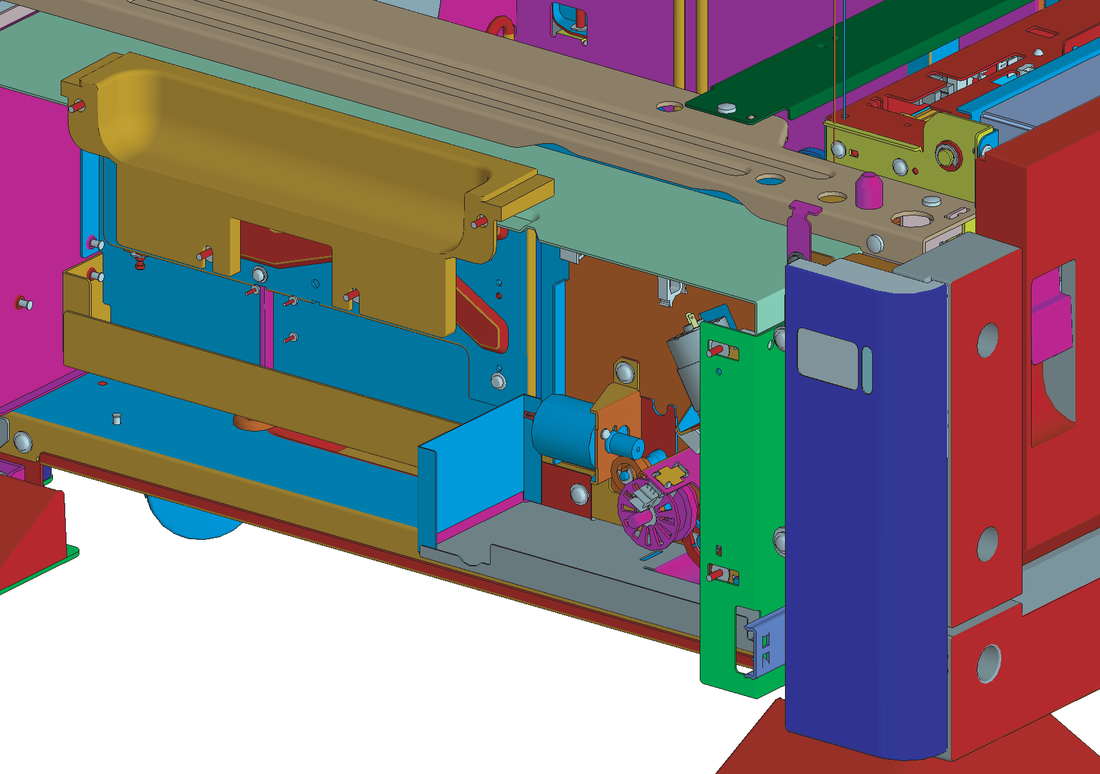

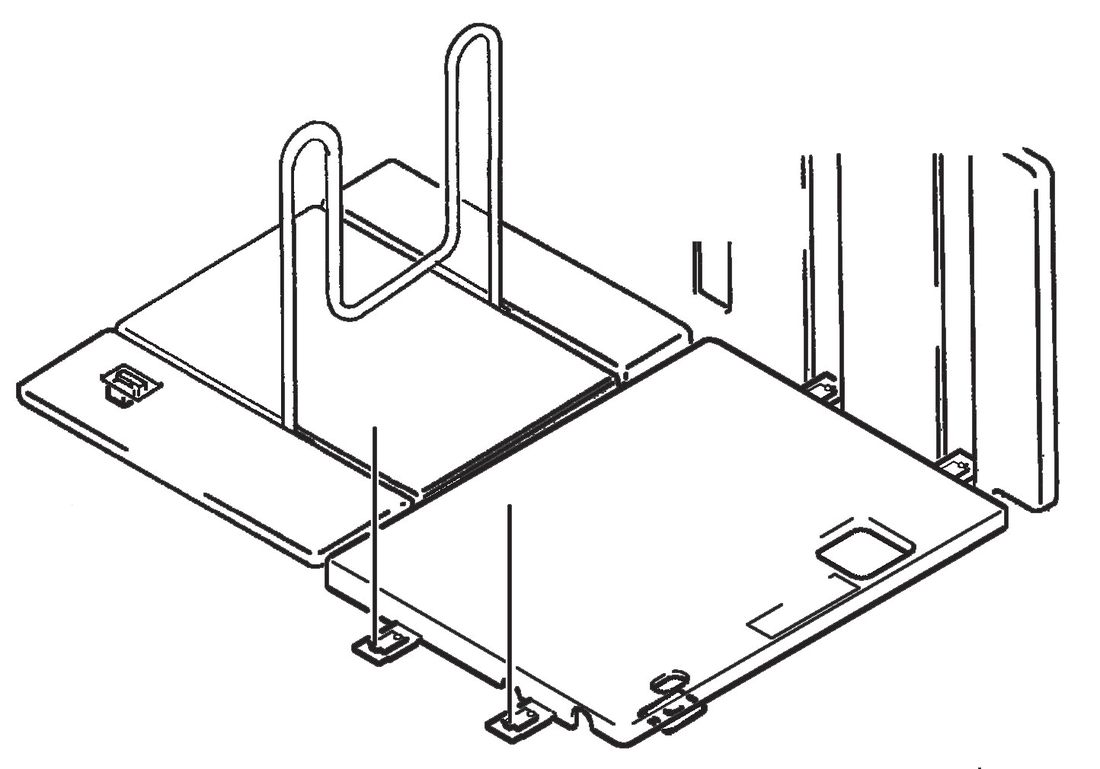

• Если в основном лотке заканчивается бумага, а в дополнительном лотке есть бумага, стопка бумаги из дополнительного лотка перемещается в основной лоток.
• При этом двигатель разделительной пластины питается для втягивания передних и задних сдвижных затворов.
• Затем главный двигатель подачи включается, чтобы переместить механизм сдвига так, чтобы стопка бумаги на вспомогательном лотке переместилась на основной лоток.
• Механизм сдвига продолжает движение и останавливается при активации датчика позиции остановки механизма сдвига. когда впоследствии нажимается кнопка выпуска ящика, механизм сдвига начинает движение и останавливается сразу после активации датчика исходной позиции лотка сдвига.
5. ОПЕРАЦИИ
• Обнаружение отсутствия бумаги основного лотка выполняется платой датчика отсутствия бумаги основного лотка.
• Обнаружение отсутствия бумаги вспомогательного лотка выполняется датчиком отсутствия бумаги лотка сдвига.
• На панели управления выводится сообщение о почти пустом или пустом состоянии при соответствующем условии.
• Приблизительное количество бумаги для сигнала низкого уровня составляет около 150.
5. ОПЕРАЦИИ
• Осушитель установлен в нижней части шкафа подачи бумаги.
• При включении питания осушитель генерирует тепло для осушения внутреннего пространства лотка и машины. Благодаря осушению осушитель предотвращает увлажнение стопки бумаги, загруженной в лоток.
• Осушитель питается при включении переключателя осушителя, расположенного на задней панели шкафа.
• Когда переключатель осушителя включен, осушитель питается до тех пор, пока двигатель (ПК) остается без питания (в режиме ожидания; подробнее см. таблицу ниже).
• Когда цветной двигатель (ПК) работает (во время цикла печати), осушитель отключается для снижения потребления энергии.
• Когда активирована функция управления малым вращением фотопроводника и цветной двигатель (ПК) работает только короткое время, осушитель не включается/отключается.
