После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*1: Качество изображения не гарантируется при использовании плотной бумаги 3.
Соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.
2. ТРАКТ ПОДАЧИ БУМАГИ

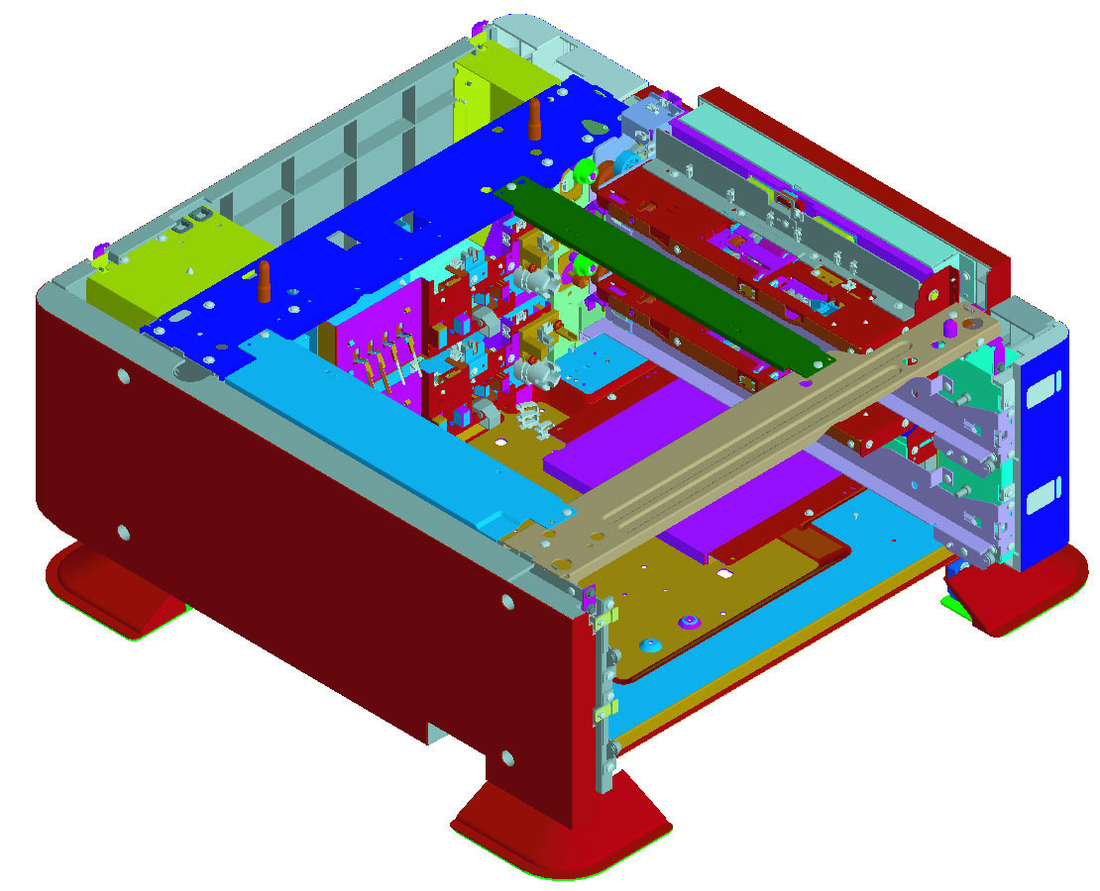

3. КОНФИГУРАЦИЯ
4. ПРИВОД
5. ОПЕРАЦИИ

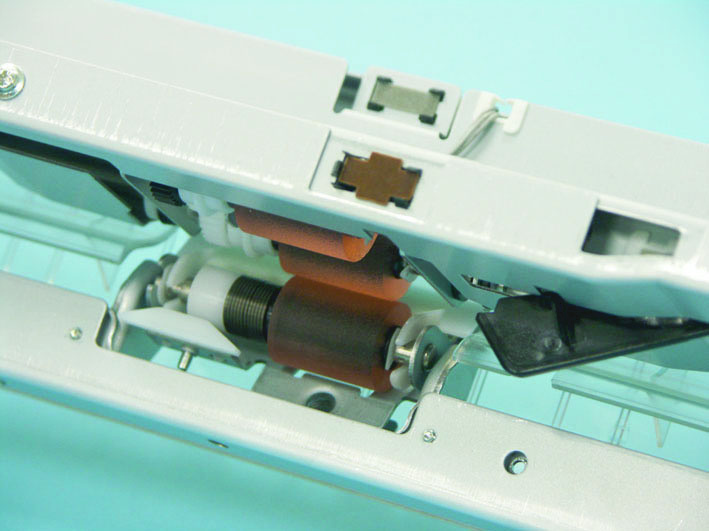

• Двигатель подачи бумаги приводит в движение ролик захвата и ролик подачи бумаги для захвата и подачи листа бумаги в основной корпус.
• Затем двигатель вертикального транспорта перемещает бумагу через вертикальный транспортный участок.
• Ролик захвата захватывает листы бумаги, а ролики подачи и разделения обеспечивают отделение и подачу только одного листа бумаги в основной корпус.
• При задвигании лотка рычаг опускает ролик захвата.
• Датчик верхнего предела затем определяет положение верхнего предела при поднятии пластины подъема бумаги.
• Датчик пустоты определяет, когда бумага в лотке закончилась.
• Полиэтиленовый лист и разность высот направляющей пластины снижают сопротивление между скрученным листом бумаги и направляющей, предотвращая перекос при подаче.
5. ОПЕРАЦИИ
• Когда лоток задвигается в основной корпус и активируется датчик обнаружения устройства, двигатель подъема начинает вращаться для поднятия пластины подъема бумаги.
• Стопка бумаги лотка поднимает ролик захвата. Когда положение верхнего предела обнаруживается через действие актуатора, поднятие пластины подъема бумаги останавливается.
• По мере расходования бумаги во время цикла печати и опускания ролика захвата двигатель подъема питается до тех пор, пока датчик верхнего предела не будет заблокирован снова.
Пластина подъема бумаги поднимается, и верхняя поверхность стопки бумаги поднимает ролик.
Движение подъема останавливается сразу же, как только датчик обнаружит положение верхнего предела.
По мере расходования бумаги датчик разблокируется.
Пластина подъема бумаги поднимается.
5. ОПЕРАЦИИ

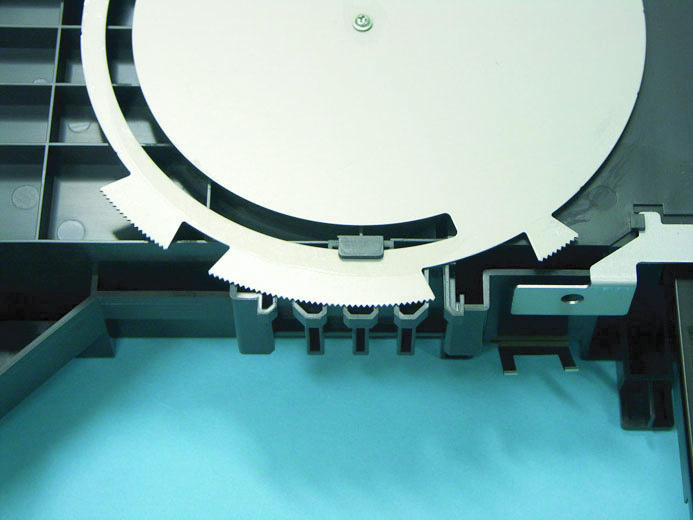

• Когда перемещается упор задней кромки лотка, круглая пластина, расположенная на дне лотка, поворачивается, активируя четыре датчика размера бумаги (FD) на плате датчиков размера.
• Перемещение боковой направляющей активирует или деактивирует два датчика размера бумаги (CD) через вырез в рычаге.
• Комбинация четырех датчиков размера (FD) и двух датчиков размера (CD), которые активированы или деактивированы, определяет размер бумаги, загруженной в лоток.
• Датчик обнаружения лотка определяет, что лоток задвинут на место при его задвигании.
5. ОПЕРАЦИИ
• На панели управления выводится сообщение о почти пустом или пустом состоянии при соответствующем условии.
• Ориентировочное количество бумаги для почти пустого состояния составляет около 50.
5. ОПЕРАЦИИ
• Осушитель установлен в нижней части шкафа подачи бумаги.
• При включении питания осушитель генерирует тепло для осушения внутреннего пространства лотка и машины. Благодаря осушению осушитель предотвращает увлажнение стопки бумаги, загруженной в лоток.
• Осушитель питается при включении переключателя осушителя, расположенного на задней панели шкафа.
• Когда переключатель осушителя включен, осушитель питается до тех пор, пока двигатель (ПК) остается без питания (в режиме ожидания; подробнее см. таблицу ниже).
• Когда цветной двигатель (ПК) работает (во время цикла печати), осушитель отключается для снижения потребления энергии.
• Когда активирована функция управления малым вращением фотопроводника и цветной двигатель (ПК) работает только короткое время, осушитель не включается/отключается.
