После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
3. КОНФИГУРАЦИЯ
4. ПРИВОД
5. ОПЕРАЦИЯ

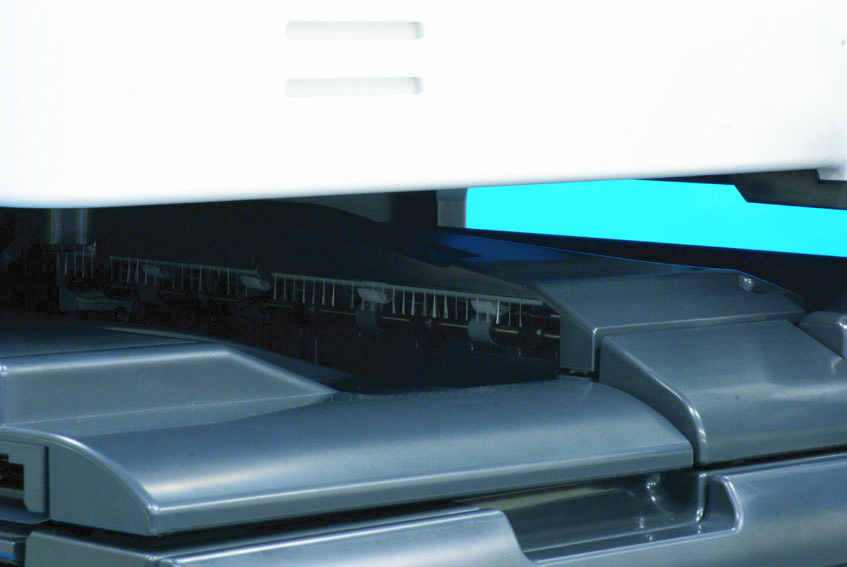

• Привод от двигателя прохода подачи бумаги/1 вызывает вращение соответствующего ролика выхода, тем самым подавая бумагу в лоток.
• Двигатель прохода подачи бумаги/1 активируется через заданный период времени после активации датчиком датчика прохода подачи бумаги/1.
• Привод двигателя прохода подачи бумаги/1 вращает ролик выхода, подавая бумагу в лоток.
• Секция горизонтальной подачи FS-527 оснащена механизмом переключения пути подачи для подачи бумаги на JS-603. Подробнее о механизме см. в описании секции горизонтальной подачи FS-527.
5. ОПЕРАЦИЯ
Механизм обнаружения переполнения • Датчик переполнения лотка3 расположен на выходе лотка и обнаруживает переполнение лотка.
• Актуатор приводится в действие каждый раз при подаче бумаги в лоток. Когда уровень бумаги в лотке достигает заданного значения (емкость), датчик блокируется и основной узел определяет переполнение лотка.
• Количество листов бумаги, определяемое как переполнение, составляет 100 листов в пересчете на обычную бумагу.
• Количество листов бумаги, определяемое как переполнение, варьируется в зависимости от условий окружающей среды и степени скручивания бумаги.
5. ОПЕРАЦИЯ
• Лоток оснащен механизмом прижима/втягивания ролика выхода, позволяющим временно подавать бумагу в лоток при команде двусторонней печати.
• При получении команды прижима/втягивания активируется двигатель втягивания ролика выхода лотка3. Затем поворачивается подъемный кулачок на пол-оборота, что вызывает качание подъемного рычага вверх и вниз, поднимая и опуская ролик выхода.
5. ОПЕРАЦИЯ
• Ролик выхода находится в нормальном втянутом положении. Он прижимается во время двусторонней печати и выхода бумаги в лоток 3.
• Когда основной узел включается или выходит из режима ожидания или происходит открытие/закрытие крышки, активируется двигатель втягивания ролика выхода лотка3 для приведения ролика выхода в втянутое положение, что сделано для определения положения ролика выхода.
• Когда активируется двигатель втягивания ролика выхода лотка3, поворачивается подъемный кулачок на пол-оборота. Подъемный рычаг затем поднимается и опускается для завершения операции прижима/втягивания.
• Состояние ролика выхода (прижат или втянут) определяется тем, заблокирован или разблокирован датчик втягивания ролика выхода лотка3.
• Когда датчик втягивания ролика выхода лотка3 заблокирован и разблокирован, двигатель втягивания ролика выхода лотка3 деактивируется для остановки операции.
