После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ

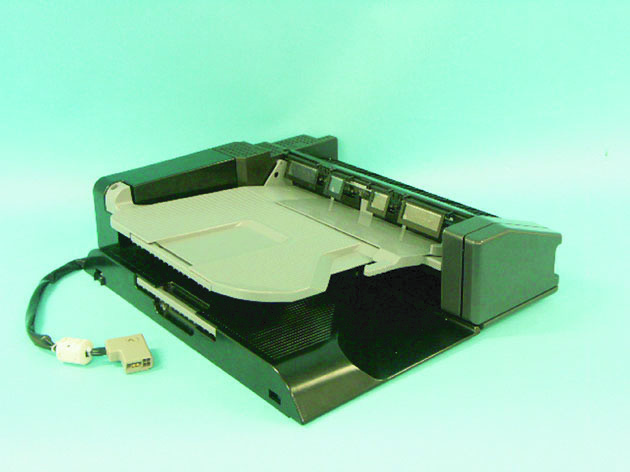

3. КОНФИГУРАЦИЯ

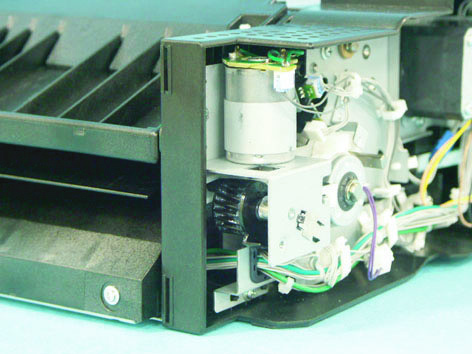

4. ПРИВОД
5. ОПЕРАЦИЯ
• Привод от двигателя транспортировки заставляет соответствующий выходной ролик вращаться, тем самым транспортируя бумагу на основной или верхний лоток.
• Мотор транспорта энергизируется в течение заданного периода времени после того, как бумага активировала датчик выхода бумаги копира.
• Привод мотора транспорта вращает выходной ролик, так что бумага транспортируется в соответствующий лоток.
5. ОПЕРАЦИЯ
• Путь транспортировки бумаги адекватно переключается, чтобы обеспечить правильную подачу бумаги на основной или верхний лоток.
• Двигатель отвода включается для управления направляющей переключения пути подачи бумаги, чтобы бумага направлялась в правильный лоток.
• Переключение пути подачи бумаги выполняется направляющей переключения пути подачи бумаги. Направляющая переключения пути подачи бумаги поднимается или опускается в следующие моменты времени.
5. ОПЕРАЦИЯ
• Двигатель отвода используется для поднятия или опускания направляющей переключения пути подачи бумаги. Двигатель отвода при включении поднимает или опускает направляющую переключения пути подачи бумаги.
• Датчик исходной позиции отвода определяет позицию направляющей переключения пути подачи бумаги в поднятом или опущенном положении.
Направляющая переключения пути подачи бумаги определяется в поднятом или опущенном положении, когда датчик блокируется или разблокируется кулачком.
• Следующие операции выполняются перед операцией переключения пути подачи бумаги, когда копир включается или выходит из режима сна, либо неисправность сбрасывается.
Направляющая поднята (для подачи бумаги в нижний лоток) Заблокирована Направляющая опущена (для подачи бумаги в верхний лоток) Разблокирована A083T2C516AA Датчик исходной позиции отвода (PS4) Кулачок Двигатель отвода (M3) Направляющая переключения пути подачи бумаги Узел Операция Двигатель отвода Двигатель отвода включается для поднятия направляющей переключения пути подачи бумаги в поднятое положение (для подачи бумаги в нижний лоток).
Двигатель отвода отключается через заданный период времени после блокирования датчика.
5. ОПЕРАЦИЯ
Выполняется последовательность предварительного привода (только когда копир включается или выходит из режима сна, либо неисправность сбрасывается).
Позиция выхода лотка определяется в зависимости от того, заблокирован или разблокирован датчик исходной позиции отвода.
Если датчик исходной позиции отвода заблокирован, определяется, что направляющая переключения пути подачи бумаги находится в поднятом положении (для подачи бумаги в нижний лоток). Если датчик разблокирован, то определяется, что направляющая переключения пути подачи бумаги находится в опущенном положении (для подачи бумаги в верхний лоток).
Если направляющая переключения пути подачи бумаги находится в поднятом положении (для подачи бумаги в нижний лоток), двигатель отвода включается. После разблокирования датчика исходной позиции отвода двигатель отвода отключается.
5. ОПЕРАЦИЯ
Выполняется последовательность предварительного привода (только когда копир включается или выходит из режима сна, либо неисправность сбрасывается).
Позиция выхода лотка определяется в зависимости от того, заблокирован или разблокирован датчик исходной позиции отвода.
Если датчик исходной позиции отвода заблокирован, определяется, что направляющая переключения пути подачи бумаги находится в поднятом положении (для подачи бумаги в нижний лоток). Если датчик разблокирован, то определяется, что направляющая переключения пути подачи бумаги находится в опущенном положении (для подачи бумаги в верхний лоток).
Если направляющая переключения пути подачи бумаги находится в опущенном положении (для подачи бумаги в верхний лоток), двигатель отвода включается. После блокирования датчика исходной позиции отвода двигатель отвода отключается.
5. ОПЕРАЦИЯ
Механизм определения переполнения лотка • Каждый лоток оснащен платой определения переполнения лотка, которая определяет условие переполнения лотка.
• Плата обнаружения полноты лотка состоит из светодиода и приемника (PR). Когда стопка бумаги блокирует свет светодиода в течение заданного периода времени, определяется, что лоток полон бумагой. Это передается соответствующим сообщением на панель управления.
5. ОПЕРАЦИЯ
• Нижний лоток оснащен механизмом прижима/отвода выходного ролика, который позволяет временно подавать бумагу в нижний лоток при выполнении цикла двусторонней печати.
• При получении команды прижима/отвода муфта прижима/отвода ролика включается. Затем кулачок подъема поворачивается на половину оборота, в результате чего пластина подъема поднимается и опускается, чтобы прижать и отпустить выходной ролик.
• Выходной ролик обычно находится в прижатом состоянии. Он отпускается во время цикла двусторонней печати.
• Когда копир включается или выходит из режима сна, либо крышка открывается/закрывается, муфта прижима/отвода ролика включается для перевода выходного ролика в прижатое состояние, что выполняется для определения состояния выходного ролика.
5. ОПЕРАЦИЯ
• Когда муфта прижима/отвода ролика включается, кулачок подъема поворачивается на половину оборота. Пластина подъема затем поднимается и опускается для завершения операции прижима/отвода.
• Состояние выходного ролика — прижат или отпущен — определяется тем, заблокирован или разблокирован датчик исходной позиции прижима/отвода.
• Когда датчик исходной позиции прижима/отвода блокируется и разблокируется, муфта прижима/отвода ролика отключается для остановки операции.
5. ОПЕРАЦИЯ
• Выходной ролик смещается по положению во время выхода бумаги, чтобы печатные работы могли быть разделены одна от другой.
• Для разделения печатных работ секция сдвига перемещается.
• Секция сдвига перемещается приводом от двигателя сдвига. Движение контролируется датчиком исходной позиции сдвига, который блокируется или разблокируется.
• Операция сдвига выполняется при использовании функции сортировки на панели управления.
5. ОПЕРАЦИЯ
• На заданный момент времени во время выхода бумаги в нижний лоток двигатель сдвига включается для скольжения секции сдвига в направлении, перпендикулярном направлению подачи.
• При получении команды операции сдвига двигатель сдвига включается, в результате чего секция сдвига начинает скользить.
• Положение секции сдвига контролируется с помощью датчика исходной позиции сдвига. Положение определяется при блокировании или разблокировании датчика исходной позиции сдвига.
• Датчик исходной позиции сдвига обычно заблокирован.
• При использовании функции сортировки на панели управления двигатель сдвига включается и секция сдвига скользит до разблокирования датчика исходной позиции сдвига.
Через заданный период времени после перемещения секции сдвига (для сортировки) двигатель сдвига включается для скольжения секции сдвига до блокирования датчика исходной позиции сдвига.
