После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.

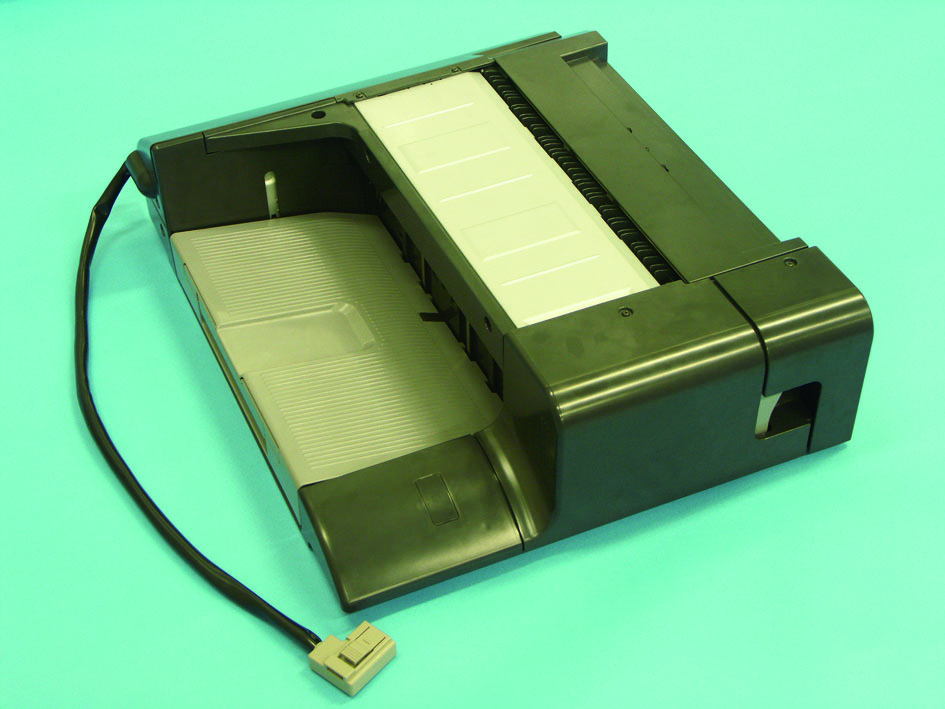

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
3. КОНФИГУРАЦИЯ
4. ПРИВОД
5. ОПЕРАЦИЯ

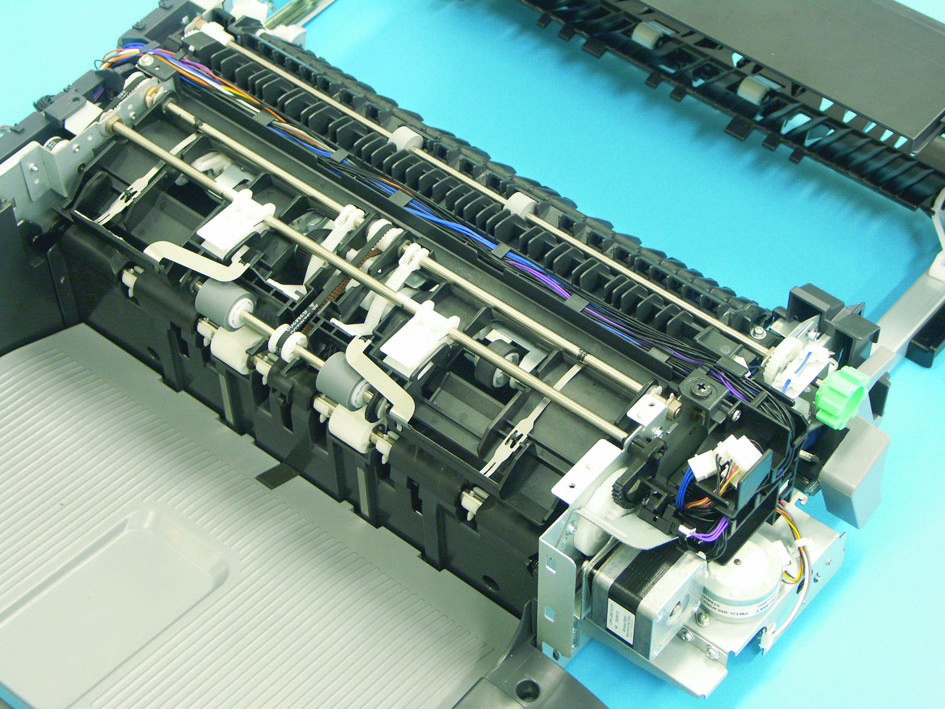

• Привод от двигателя подачи/1 и двигателя подачи/2 вызывает вращение соответствующего ролика, тем самым подавая бумагу в лоток.
• После определения подачи бумаги из основного узла активируются двигатель подачи/1 и двигатель подачи/2.
5. ОПЕРАЦИЯ

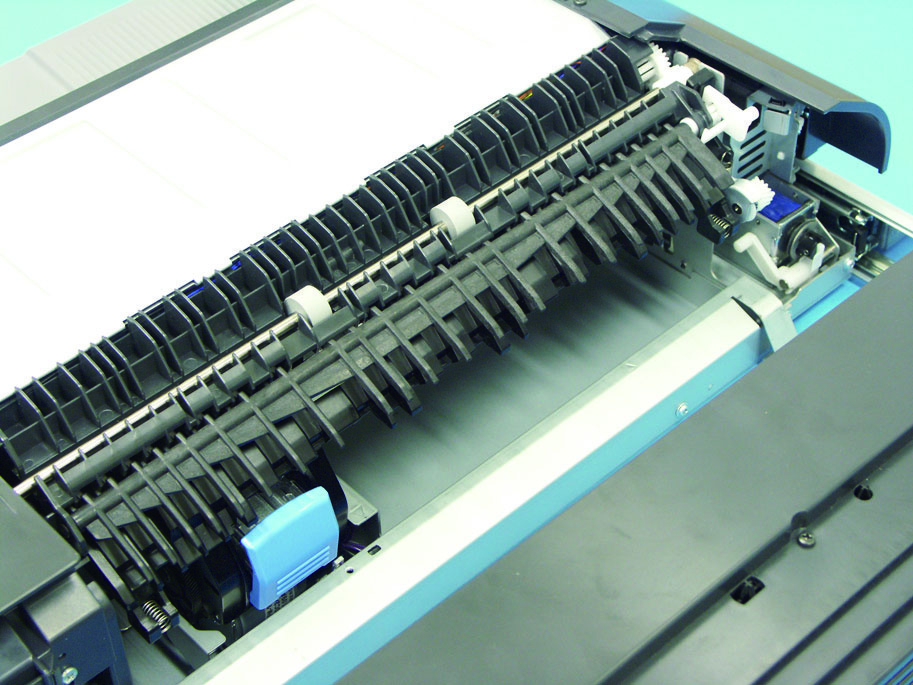

• Путь подачи переключается на подачу бумаги в секцию двусторонней печати.
• Направляющая переключения пути подачи служит для переключения пути подачи по мере необходимости. Рычаг приводится в движение для качания направляющей переключения пути подачи вверх и вниз при активации соленоида заслонки.
5. ОПЕРАЦИЯ
• Ролик выхода втягивается по мере необходимости для временной подачи бумаги из основного узла в секцию выравнивания.
• После завершения операции выравнивания ролик выхода снова прижимается, подавая бумагу в лоток.
• Ролик выхода прижимается или втягивается двигателем позиционирования ролика захвата.
• Ролик выхода перемещается вверх или вниз через редукторный механизм при включении двигателя позиционирования ролика подачи.
• Ролик выхода обычно находится в убранном положении.
• Когда главный корпус включается или выводится из режима сна, или при открытии/закрытии крышки, двигатель позиционирования ролика подачи включается, чтобы привести ролик выхода в убранное положение, что выполняется для определения состояния ролика выхода.
5. ОПЕРАЦИЯ

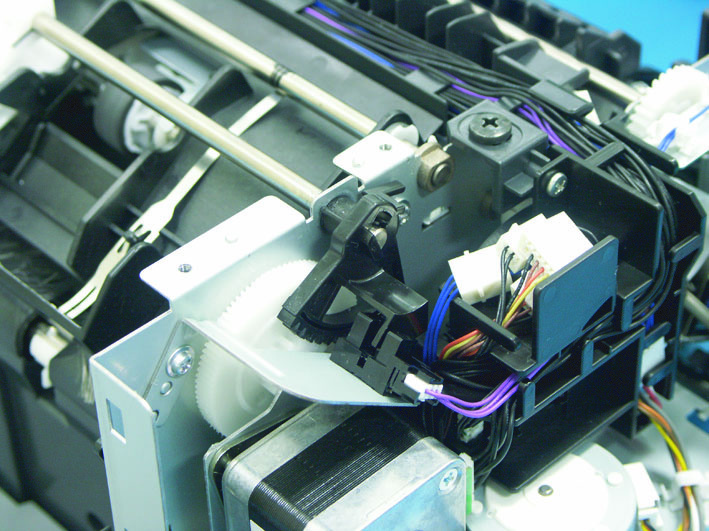

• При включении двигателя позиционирования ролика подачи шестерня вращается. Ролик выхода затем поднимается и опускается для завершения операции прижима/убирания.
• Заблокирование или разблокирование датчика позиционирования ролика подачи определяет состояние ролика выхода — прижат или убран.
5. ОПЕРАЦИЯ
5. ОПЕРАЦИЯ

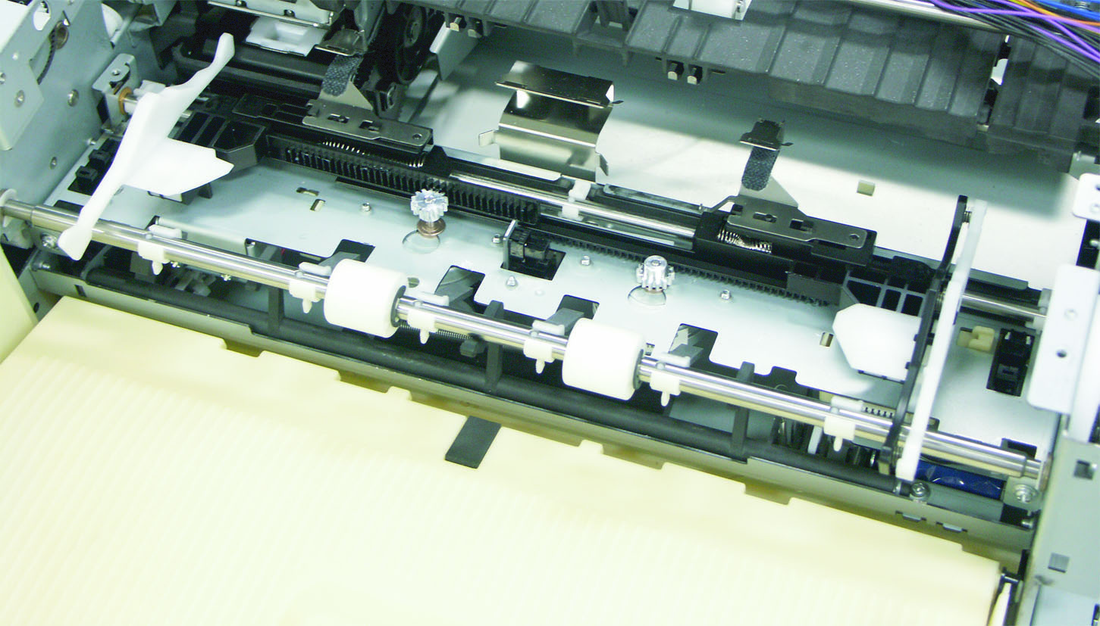

• Секция выравнивания выполняет скрепление скобами, выравнивание, сортировку и смещение.
• Бумага подается по одному листу в секцию выравнивания для выполнения необходимых операций.

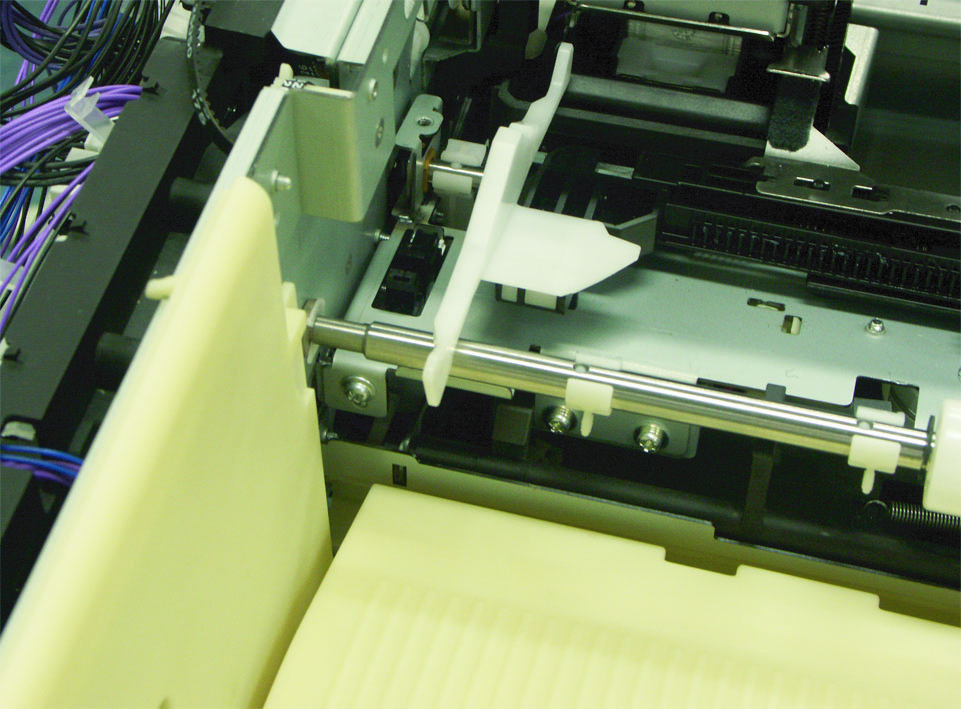

• Пластина выравнивания/F и пластина выравнивания/R выравнивают бумагу.
• Пластина выравнивания/F и пластина выравнивания/R приводятся в действие двигателем выравнивания/F и двигателем выравнивания/R соответственно.
• Датчик домашней позиции пластины выравнивания/F и датчик домашней позиции пластины выравнивания/R определяют положение пластины выравнивания/F и пластины выравнивания/R соответственно.
• В режиме сортировки или групповой копии пластина выравнивания смещается вперед или назад. Это укладывает наборы копий/стопки пилообразным способом с смещением друг относительно друга примерно на 30 мм.
• Регистрация в нормальном режиме печати варьируется в зависимости от размера бумаги, положения скрепления скобами и положения пластины выравнивания при выходе бумаги.
5. ОПЕРАЦИЯ
5. ОПЕРАЦИЯ

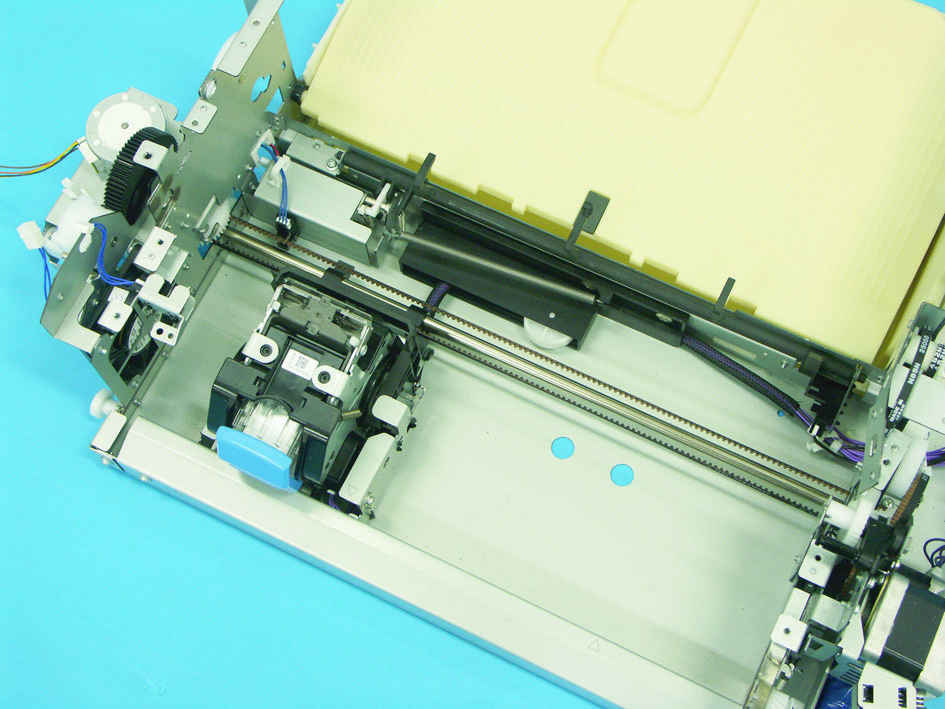

• Двигатель движения скрепителя перемещает скрепитель.
• Двигатель перемещения степлера вращается для приведения в движение ремня, который в свою очередь перемещает узел степлера.
• Положение скрепления скобами контролируется на основе количества импульсов, генерируемых двигателем перемещения степлера. Датчики положения не предусмотрены для скрепления скобами в задних углах и двухточечного скрепления скобами.
• Датчик домашней позиции степлера определяет домашнюю позицию степлера, которая может потребоваться, когда степлер остановлен в неправильном положении, например при неисправности. В таких случаях степлер перемещается до блокирования датчика домашней позиции степлера.

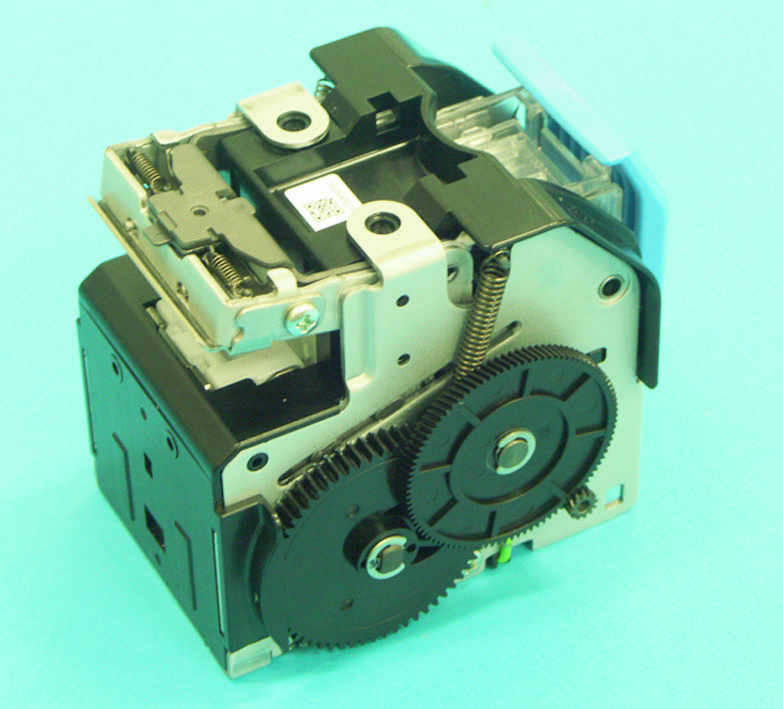

• Операция скрепления выполняется двигателем скрепителя.
• При операции скрепления двигатель скрепителя приводит в движение сторону загибателя для прижима бумаги.
Затем скоба выталкивается из стороны скрепителя и загибается на стороне загибателя.
5. ОПЕРАЦИЯ
5. ОПЕРАЦИЯ
• При включении двигателя подъема/опускания лотка соответствующий рычаг приводится в действие через редукторный механизм для поднятия лотка.
• Верхний предел движения лотка установлен упором, предусмотренным в финишере.
• Лоток опускается при обратном вращении двигателя.
• Датчик нижнего предела лотка определяет нижний предел движения лотка.
• B. Определение переполнения лотка • Датчик поверхности бумаги/1 и датчик поверхности бумаги/2 определяют переполнение лотка бумагой. Если датчик поверхности бумаги/1/2 не заблокирован (разблокирован) даже при включении соленоида обнаружения поверхности бумаги, главный корпус определяет, что лоток переполнен бумагой.
