После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*1: Для режима обнаружения смешанных оригиналов см. таблицу подачи смешанных оригиналов.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• При подаче вероятность возникновения сбоев будет очень высокой.
Подача бумаги не гарантирована для оригиналов • При подаче подача бумаги будет возможна в некоторой степени, но возникновение сбоев будет возможным.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.

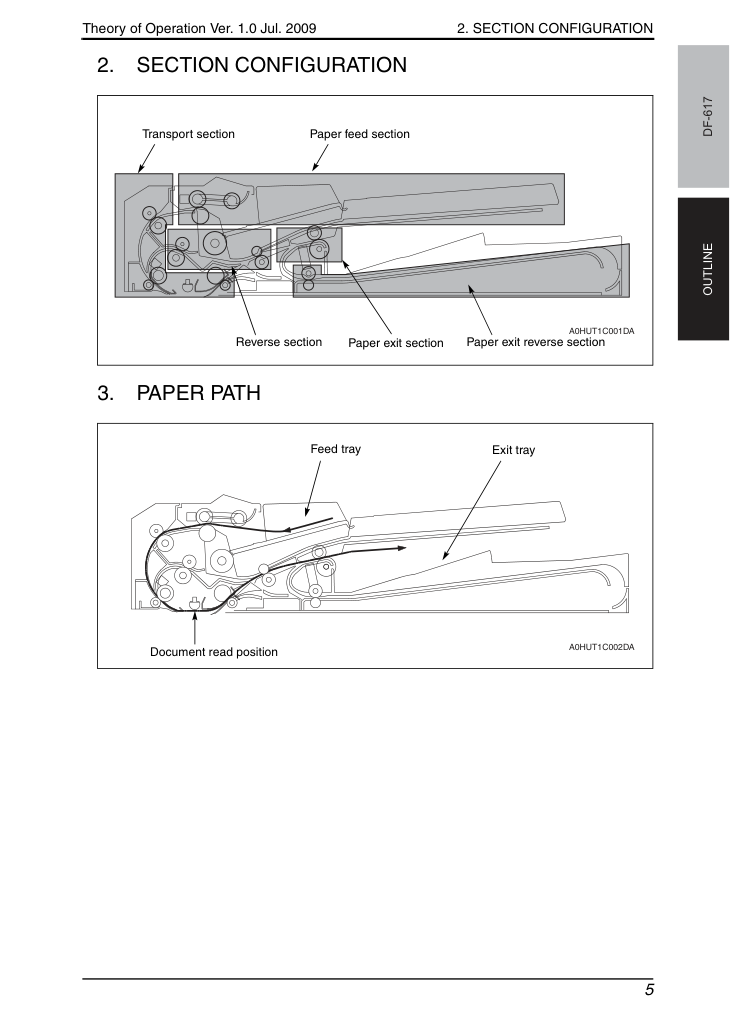

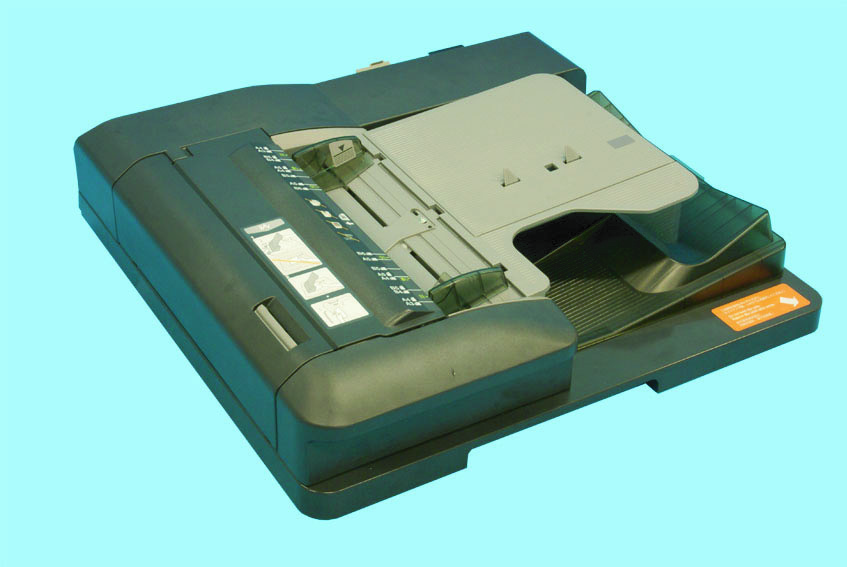

2. КОНФИГУРАЦИЯ СЕКЦИИ
3. ПУТЬ БУМАГИ
4. КОНФИГУРАЦИЯ

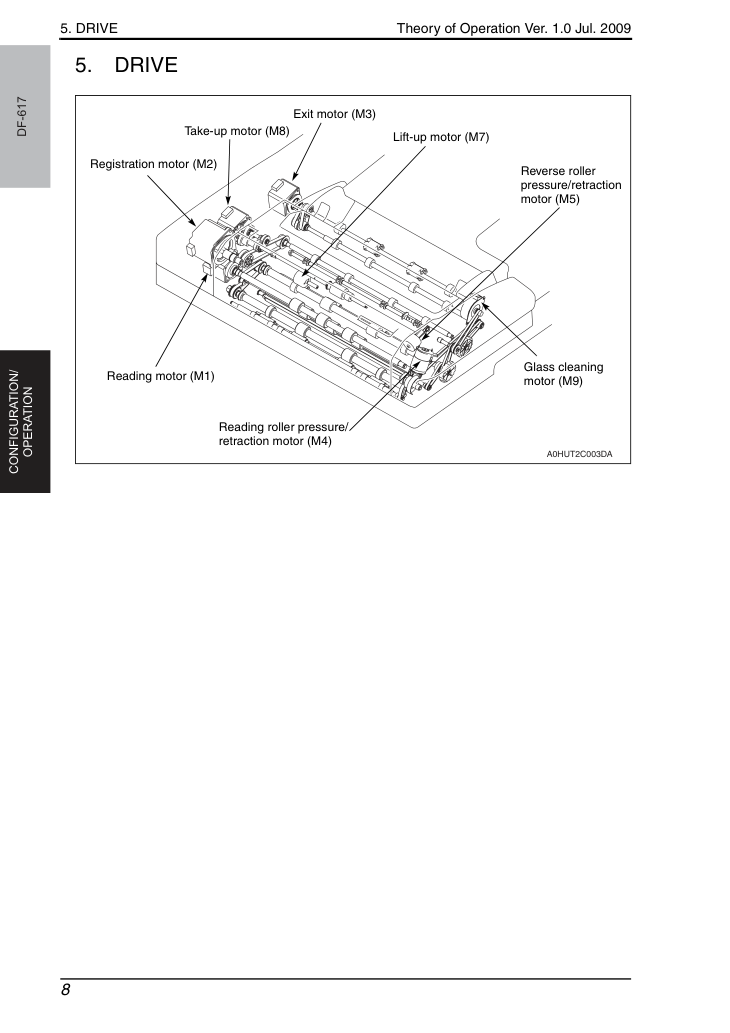

5. ПРИВОД
6. РАБОТА
• Поддон подачи документов будет подниматься для подачи оригинала.
• Подъем/опускание лотка подачи документов будет выполняться лифт-моторомом.
• Лоток подачи документов будет оставаться в положении ожидания при статусе ожидания.
• Установка оригинала и нажатие клавиши пуска поднимут лоток подачи документов.
• Лифт-мотор будет вращать приводной кулачок через шестерню. Рычаг подъема будет двигаться над кулачком, и лоток подачи документов будет двигаться вверх.
• Поддон подачи документов остановится при передаче датчика верхнего поднятия.
• Когда все оригиналы поданы и датчик пустоты прерван, лифт-двигатель будет реверсировать.
• Лифт-мотор будет вращать приводной кулачок через шестерню. Рычаг подъема будет двигаться над кулачком, и лоток подачи документов будет двигаться вниз.
• Поддон подачи документов остановится при прерывании датчика нижнего поднятия.
6. РАБОТА

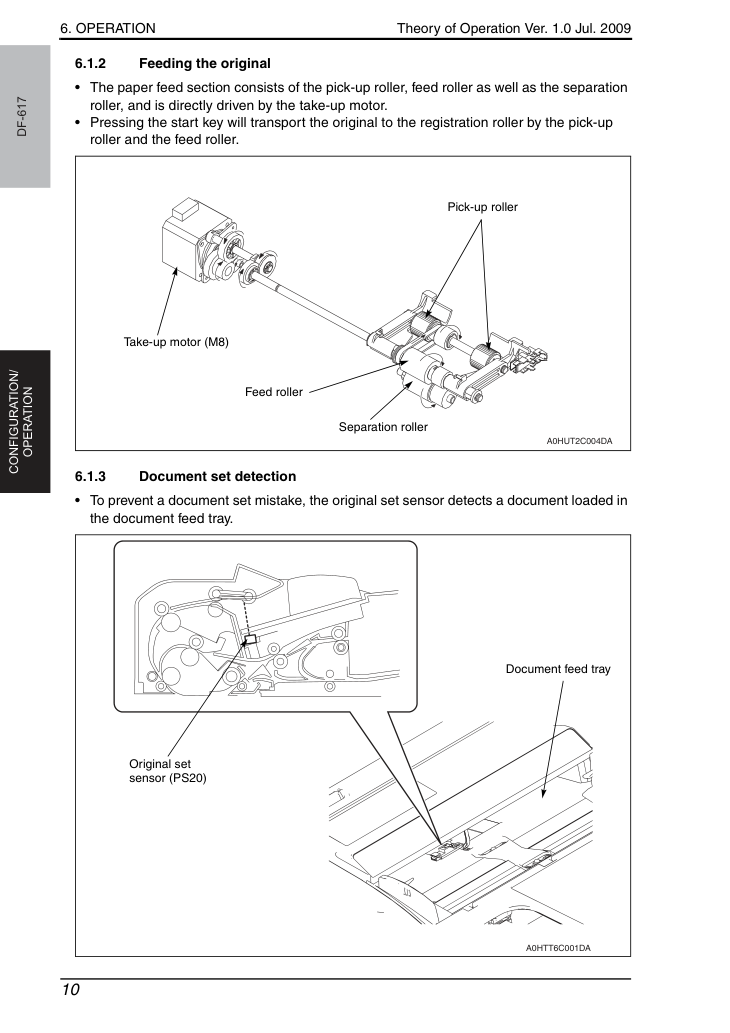

Подача оригинала • Секция подачи бумаги состоит из ролика захвата, ролика подачи и ролика разделения, и непосредственно приводится в движение двигателем захвата.
• Нажатие клавиши пуска транспортирует оригинал к регистрационному ролику роликом захвата и роликом подачи.
• Для предотвращения ошибки при установке документа датчик установки оригинала обнаруживает документ, загруженный в лоток подачи документов.
6. РАБОТА
A. Обнаружение ширины оригинала 1 • Ширина оригинала будет определяться датчиком положения пластины ограничения под поддоном подачи документов.
• Ориентир для установки оригинала на лоток подачи документов — его центр.
B. Обнаружение ширины оригинала 2 • Три датчика консолидации установлены там, где проходит бумага сразу после подачи. Они предназначены для обнаружения ширины оригинала для смешанного оригинала/AMS.
C. Обнаружение длины оригинала 1 • Длина оригинала будет определяться датчиком длины/1/2/3.
• Датчик длины/1 и /3 установлены в указанном порядке с датчиком длины/2, расположенным ближайшим к ролику подачи.
Обнаружение длины оригинала 2 • Длина смешанного оригинала/AMS будет рассчитана по времени до прерывания датчика перед считыванием.
6. РАБОТА
• Оригинал, транспортируемый из секции подачи бумаги, будет транспортирован в секцию выхода бумаги или секцию реверса регистрационным роликом, роликом чтения 1 и 2 и роликом реверса.
• Регистрационный ролик и ролик реверса приводятся в движение двигателем регистрации.
• Ролики чтения 1 и 2 приводятся в движение двигателем чтения.
• Скорость документа колеблется, когда задний край документа проходит через ролик чтения 1. Для подавления колебаний скорости используется двигатель давления/втягивания ролика чтения для втягивания ролика чтения 1.
6. РАБОТА
• Ошибка строки считывания может возникнуть, если стекло оригинала DF загрязнено пылью или грязью. Механизм очистки стекла оригинала DF предотвращает возникновение этого сбоя.
• Щетка очистки вращается для удаления пыли, прилипшей к стеклу оригинала DF.
• Щетка очистки вращается двигателем очистки стекла.
• Датчик очистки стекла обнаруживает щетку очистки в ее домашней позиции.
6. РАБОТА
B. Подробности очистки стекла оригинала DF ПРИМЕЧАНИЕ • Операция очистки не выполняется, если в режиме обслуживания установлено следующее: [System 2] → [Split Line Detect. Setting] → [Feed Cleaning Settings] → [0].
Выключатель доп. питания ВКЛ Вращает щетку очистки на один полный оборот для проверки корректности её работы.
Выход из режима сна Клавиша START ВКЛ Перед началом считывания Вращает щетку очистки на один полный оборот для выполнения очистки.
Поворачивает щетку очистки на один полный оборот для выполнения очистки на каждые два оригинала во время непрерывного чтения оригиналов.
Вращает щетку очистки на три полных оборота для выполнения очистки для каждого оригинала при непрерывном считывании оригиналов, если выбран режим despeckle.
После завершения считывания последнего оригинала Щетка очистки имеет тенденцию завиваться при повторном использовании в одном направлении, что приводит к снижению эффективности очистки. Для выпрямления щетки она вращается на один полный оборот в обратном направлении после завершения считывания последнего оригинала.
6. РАБОТА
Механизм транспортирования оригинала • Оригинал, транспортируемый из секции транспортирования, будет развернут или выведен роликом выхода, роликом реверса и роликом реверса выхода.
• Ролик выхода и ролик реверса выхода приводятся в движение двигателем выхода.
• Ролик реверса приводится в движение двигателем регистрации.
Механизм переключения реверса/выхода бумаги A. Секция реверса • Путь оригинала будет переключен и оригинал будет развернут рычагом реверса.
• Рычаг реверса переключается включением/выключением соленоида переключения пути реверса.
Соленоид переключения пути реверса будет в положении OFF 9J07T2C013DA 9J07T2C012DA В режиме двусторонней/смешанной оригинальной/AMS (односторонней, двусторонней):
6. РАБОТА
• Рычаг выхода переключит путь оригинала на выход.
• Рычаг выхода будет переключен включением/выключением соленоида переключения пути реверса выхода.
6. РАБОТА
• Для повышения производительности при сканировании документов управление выполняется в секции реверса путем сужения зазора между двумя оригиналами, чтобы они правильно проходили друг мимо друга на ролике реверса. Двигатель давления/втягивания ролика реверса обеспечивает привод для операций давления/втягивания ролика реверса.
• Это управление выполняется только в режиме смешанного оригинала AMS.
6. РАБОТА
Нажатие кнопки пуска поднимает лоток подачи и прижимает ролик считывания 1.
После подъема лотка подачи запускается двигатель захвата, и ролик захвата и ролик подачи начнут вращаться, чтобы начать подачу первого листа бумаги.
Когда бумага достигает регистрационного ролика, в бумаге образуется петля. Затем запускается двигатель регистрации, так чтобы регистрационный ролик транспортировал бумагу.
Двигатель захвата отключается по истечении установленного периода времени после активации двигателя регистрации. Двигатель чтения и двигатель выхода начнут работать.
Начинает читать с переднего края оригинала, когда датчик переднего чтения включается и проходит заданный период времени.
Ролик чтения 1 будет убран непосредственно перед тем, как задний край оригинала пройдет через ролик чтения 1. Убранный ролик чтения 1 будет прижат снова для подготовки к следующему оригиналу.
Оригинал будет выведен роликом чтения 2 и роликом выхода.
Все двигатели отключатся после того, как задний край оригинала отключит датчик выхода и пройдет заданный период времени.
6. РАБОТА
Первая сторона оригинала будет прочитана.
Для чтения второй стороны оригинала, который транспортируется в секцию реверса, ролик реверса будет развернут обратным движением двигателя регистрации и транспортирует оригинал к регистрационному ролику реверса.
Датчик регистрации реверса включится и регистрационный ролик реверса будет вращаться двигателем выхода для транспортирования оригинала в секцию чтения оригинала.
Начинает читать с переднего края оригинала, когда датчик переднего чтения включается и проходит заданный период времени.
Оригинал будет транспортирован в секцию реверса выхода бумаги после его прочтения.
(Соленоид переключения пути реверса выхода будет в положении ON) Ролик реверса выхода будет развернут обратным движением двигателя выхода.
6. РАБОТА
Для сохранения надлежащего порядка оригинала ролик реверса выхода будет вращаться вперед прямым движением двигателя выхода. Оригинал будет перевернут и выведен.
• Управление путем подачи бумаги будет аналогично режиму двусторонней подачи.
Оригинал будет подан для определения длины бумаги. (Оригинал не будет прочитан) Длина оригинала будет определена по времени включения датчика перед чтением, а ширина оригинала будет определена по датчикам консолидации/1, /2 и /3.
• Оригинал будет подан без чтения второй стороны.
6. РАБОТА
После чтения первой стороны оригинал будет снова транспортирован в секцию реверса для чтения второй стороны.
Оригинал будет транспортирован в секцию реверса выхода бумаги после чтения второй стороны. (Соленоид переключения пути реверса выхода будет в положении ON) Ролик реверса выхода будет развернут обратным движением двигателя выхода.
Для сохранения надлежащего порядка оригинала ролик реверса выхода будет вращаться вперед прямым движением двигателя выхода. Оригинал будет перевернут и выведен.
6. РАБОТА

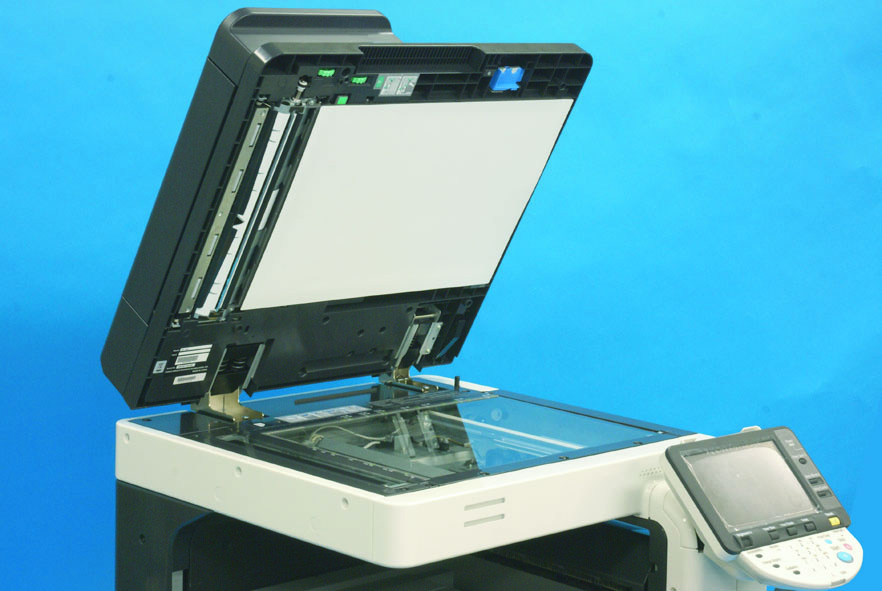

• При опускании реверсивного автоматического лотка подачи на угол 15 градусов или менее рычаг обнаружения угла крышки оригинала на копире будет нажат для включения датчика 15 градусов.
• При опускании автоматического устройства подачи документов реверса на угол 15 градусов или менее, рычаг обнаружения угла для крышки оригинала на копировальном аппарате будет нажат, чтобы включить датчик угла.
• Датчик крышки оригинала на копире будет включен магнитом при опускании DF (DF).
Предотвращает повышение температуры двигателя подхвата.
6. РАБОТА

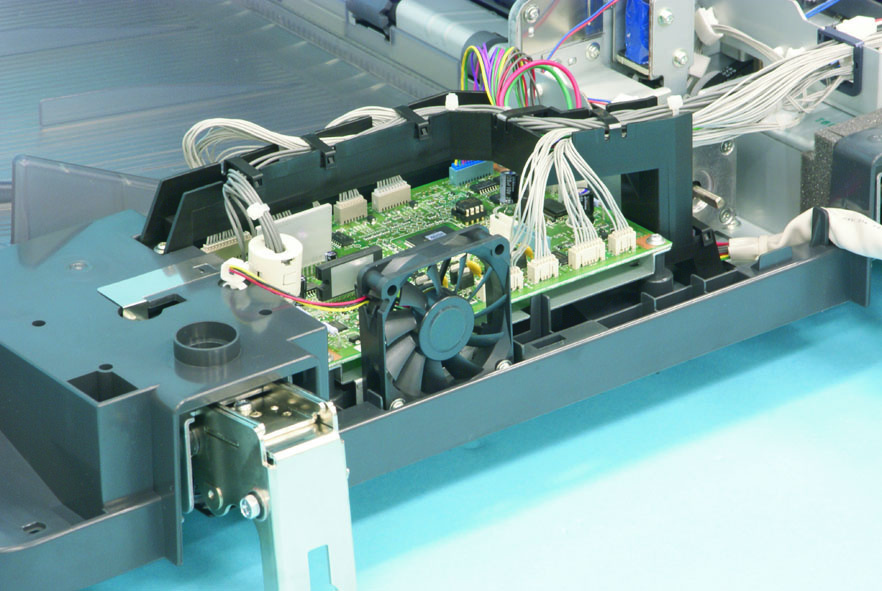

Охлаждение внутри узла • Воздух будет подаваться внутрь узла вентилятором охлаждения, чтобы избежать повышения температуры главного двигателя и платы.
