После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения переработанного раздела показывается слева от переработанного раздела.
представляет количество сделанных переработок.
• Для четкого обозначения переработанного раздела показывается в нижней внешней части соответствующей страницы.
представляет количество сделанных переработок.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Эти спецификации могут измениться без предварительного уведомления.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ
Зафиксируй металлическую пластину подъема носителя [1].
Удали стопорное кольцо (C-ring) [2] и передний подшипник (bearing) [3].

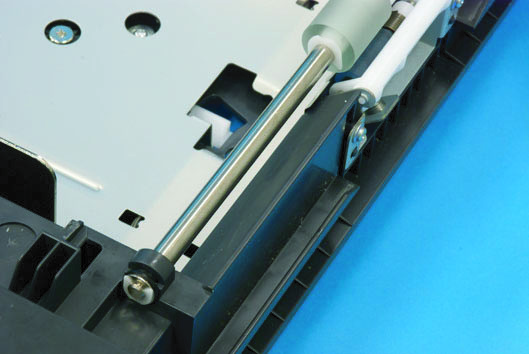

Удали стопорное кольцо (C-ring) [1] и удали ролик подачи лотка 3/ролик подачи лотка 4 [2].
3. ДРУГИЕ ЭЛЕМЕНТЫ ОБСЛУЖИВАНИЯ
Элементы, которые запрещено разбирать и регулировать A. Винты с блокировкой краски ПРИМЕЧАНИЕ • Для предотвращения ослабления винтов на них нанесен фиксатор резьбы синего или зеленого цвета.
• Фиксатор винтов нанесен на винты, которые могут ослабиться из-за вибраций и нагрузок, создаваемых при использовании машины, или вибраций при транспортировке.
• Если винты с покрытием фиксатором ослабнут или будут удалены, обязательно нанесите фиксатор винтов после затягивания винтов.
• Винты, которые сложно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.
3. ДРУГИЕ ЭЛЕМЕНТЫ ОБСЛУЖИВАНИЯ

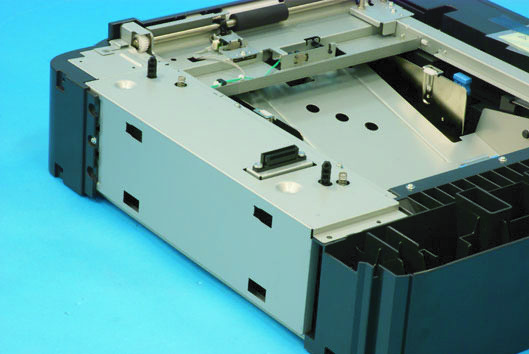

Удали нижний блок подачи (Lower Feeder Unit) из основного корпуса.
Удали винт (screw) [1] и удали заднюю крышку (cover) [2].
3. ДРУГИЕ ЭЛЕМЕНТЫ ОБСЛУЖИВАНИЯ
Удали нижний блок подачи (Lower Feeder Unit) из основного корпуса.
Удали пять винтов (screw) [1], разблокируй язычок (tab) [2] и удали крышку задней панели (cover) [3].
• При удалении или переустановке нижнего блока подачи (Lower Feeder Unit) обязательно сначала отсоедини силовой кабель принтера от розетки.

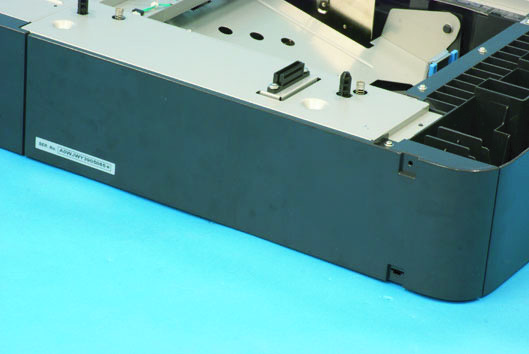

Поднимай корпус принтера и затем удали нижний блок подачи (unit) [2] из принтера.
3. ДРУГИЕ ЭЛЕМЕНТЫ ОБСЛУЖИВАНИЯ
Удали нижний блок подачи (Lower Feeder Unit) из основного корпуса.
Удали крышку задней металлической панели.

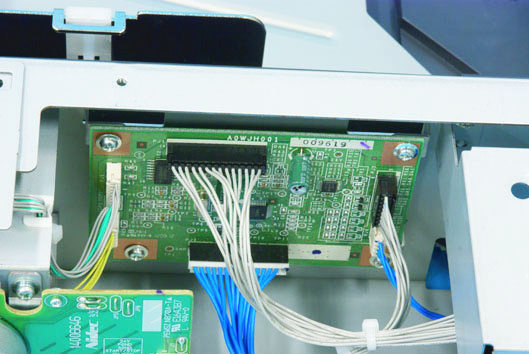

Отсоедини шесть разъемов (connector) [1] от платы управления (PC control board).
Удали четыре винта (screw) [1] и удали плату управления (PC control board) [2].
3. ДРУГИЕ ЭЛЕМЕНТЫ ОБСЛУЖИВАНИЯ
Удали крышку задней металлической панели.

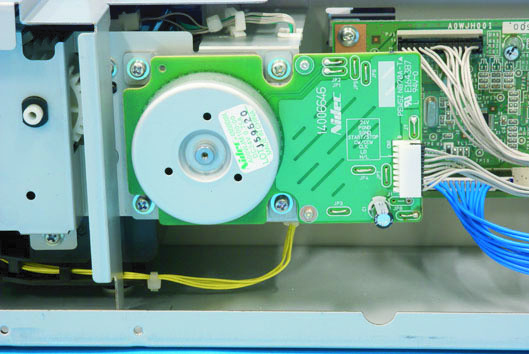

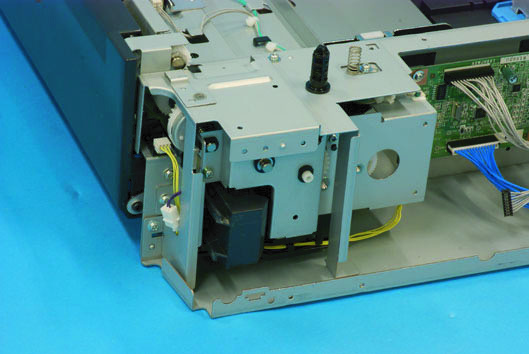

Удали четыре винта (screw) [2] и удали двигатель подачи носителя (motor) [3].
Удали нижний блок подачи (Lower Feeder Unit) из основного корпуса.
Удали крышку задней металлической панели.
Удали два винта (screw) [1] и удали металлический лист (sheet metal) [2].
3. ДРУГИЕ ЭЛЕМЕНТЫ ОБСЛУЖИВАНИЯ
Удали стопорное кольцо (E-ring) [1] и подшипник (bearing) [2].
Удали жгут проводов (harness) из пяти защитных крышек (edge cover) [1].

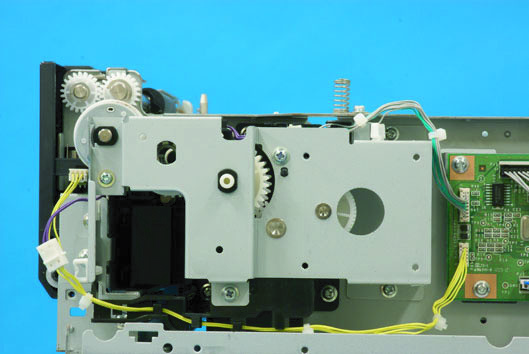

Удали пять винтов (screw) [1] и удали металлический лист крепления шестерни (gear fixing sheet metal) [2].

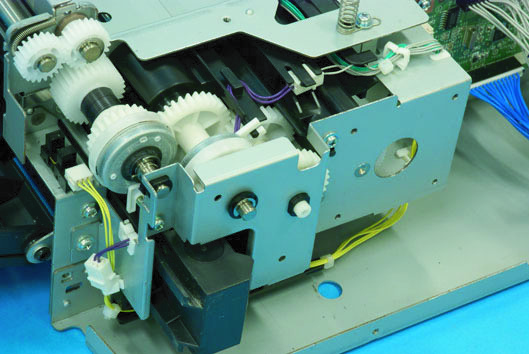

Отсоедини разъем (connector) [1] и удали муфту подачи носителя (clutch) [2].
3. ДРУГИЕ ЭЛЕМЕНТЫ ОБСЛУЖИВАНИЯ
Удали нижний блок подачи (Lower Feeder Unit) из основного корпуса.
Удали крышку задней металлической панели.
Удали два винта (screw) [1] и удали металлический лист (sheet metal) [2].
Удали стопорное кольцо (E-ring) [1] и подшипник (bearing) [2].
Удали жгут проводов (harness) из пяти защитных крышек (edge cover) [1].
3. ДРУГИЕ ЭЛЕМЕНТЫ ОБСЛУЖИВАНИЯ
Удали пять винтов (screw) [1] и удали металлический лист крепления шестерни (gear fixing sheet metal) [2].
10. Удали стопорное кольцо (C-ring) [1] и стопорное кольцо (E-ring) [2],
и удали муфту подачи носителя (clutch) [3].
3. ДРУГИЕ ЭЛЕМЕНТЫ ОБСЛУЖИВАНИЯ

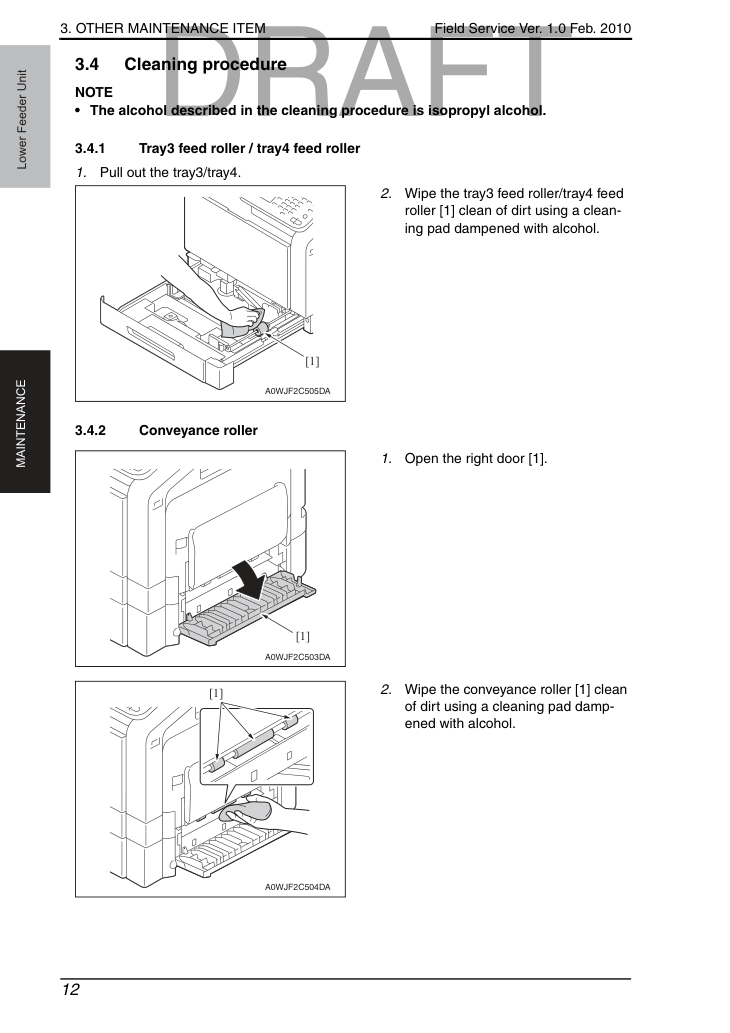

• Спирт, описанный в процедуре очистки, это изопропиловый спирт.
Протри ролик подачи лотка 3/ролик подачи лотка 4 [1], очищая грязь салфеткой (pad), смоченной спиртом.
Протри ролик конвейерной подачи (conveyor roller) [1], очищая грязь салфеткой (pad), смоченной спиртом.
