ИНФОРМАЦИЯ ДЛЯ СПРАВОЧНИКА ПО ЗАПЧАСТЯМ Для поиска правильного номера детали обратитесь к «КАК ПОЛУЧИТЬ МАКСИМАЛЬНУЮ ПОЛЬЗУ ИЗ ЭТОГО РУКОВОДСТВА» на следующей странице.
Данное руководство по деталям является 1-м изданием и не будет обновляться. Обратитесь к администратору деталей за самой свежей информацией по деталям.
1. При заказе предварительно проверьте соответствующие рисунки в нашем руководстве по деталям и делайте заказы с надлежащими рисунками.
2. Для винтов, гаек, шайб, стопорных колец и штифтов, используемых в этой модели, одна буква указана в колонке «Стандартные части» раздела
Список деталей и схемы разборки.
3. Для обеспечения безопасности продукта некоторые специальные детали этого продукта определены как «критические детали безопасности».
4. Присвоенный номер детали для «критических деталей безопасности» обозначается как «SP00-****».
При замене этих деталей следуйте мерам предосторожности при разборке и установке, указанным в сервис-руководстве (Service Manual).

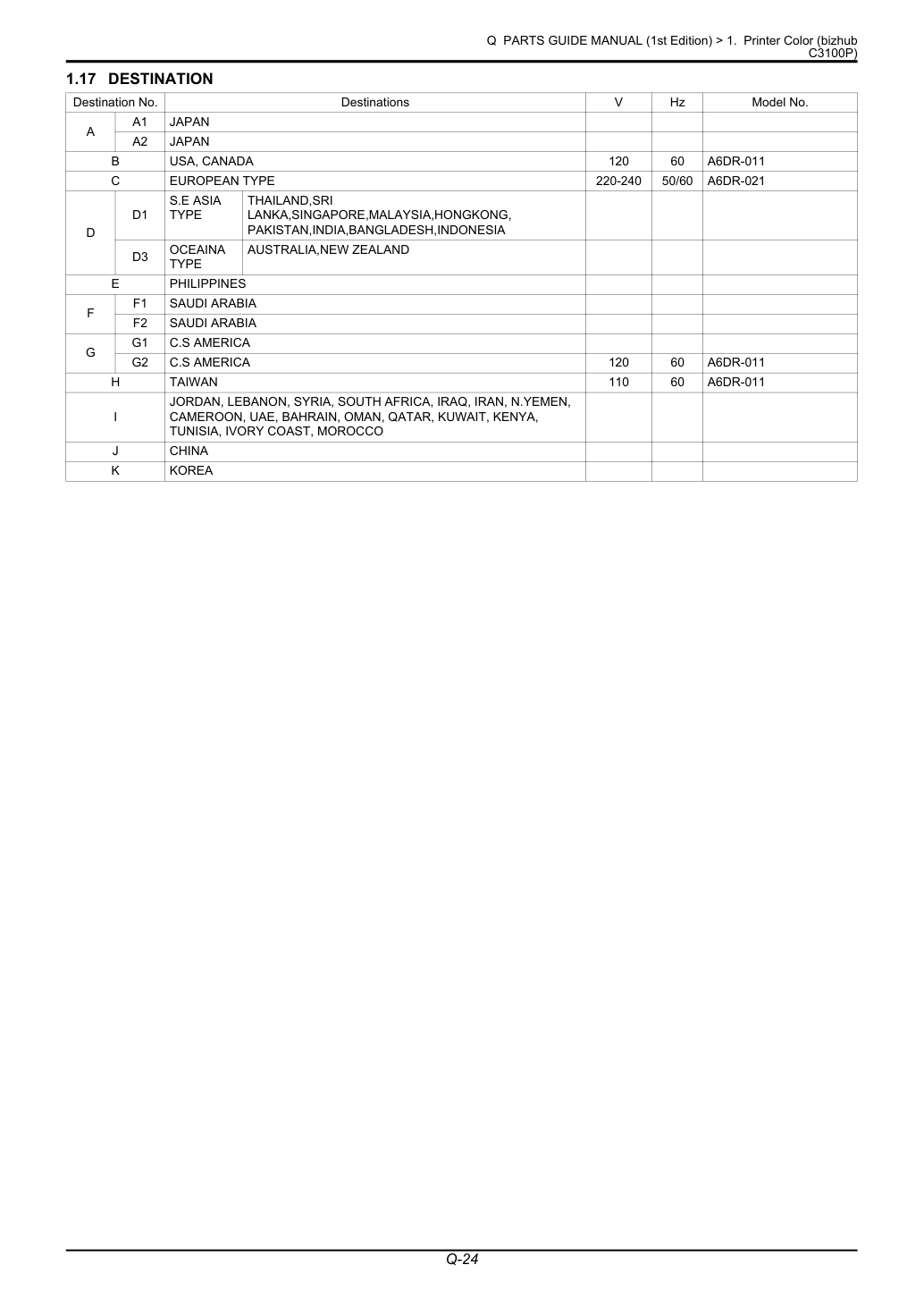

Не используйте детали, не определённые как 5. ♣ означает наличие эксклюзивных деталей для каждого назначения.
Проверьте соответствующее место назначения при заказе.
6. Отметка о переработке
Отмеченное как ▲ на схеме указывает на внесённое изменение.
7. Все права защищены. (перепечатка или цитирование запрещены.)
Использование этого справочника по деталям должно строго контролироваться во избежание раскрытия конфиденциальной информации.

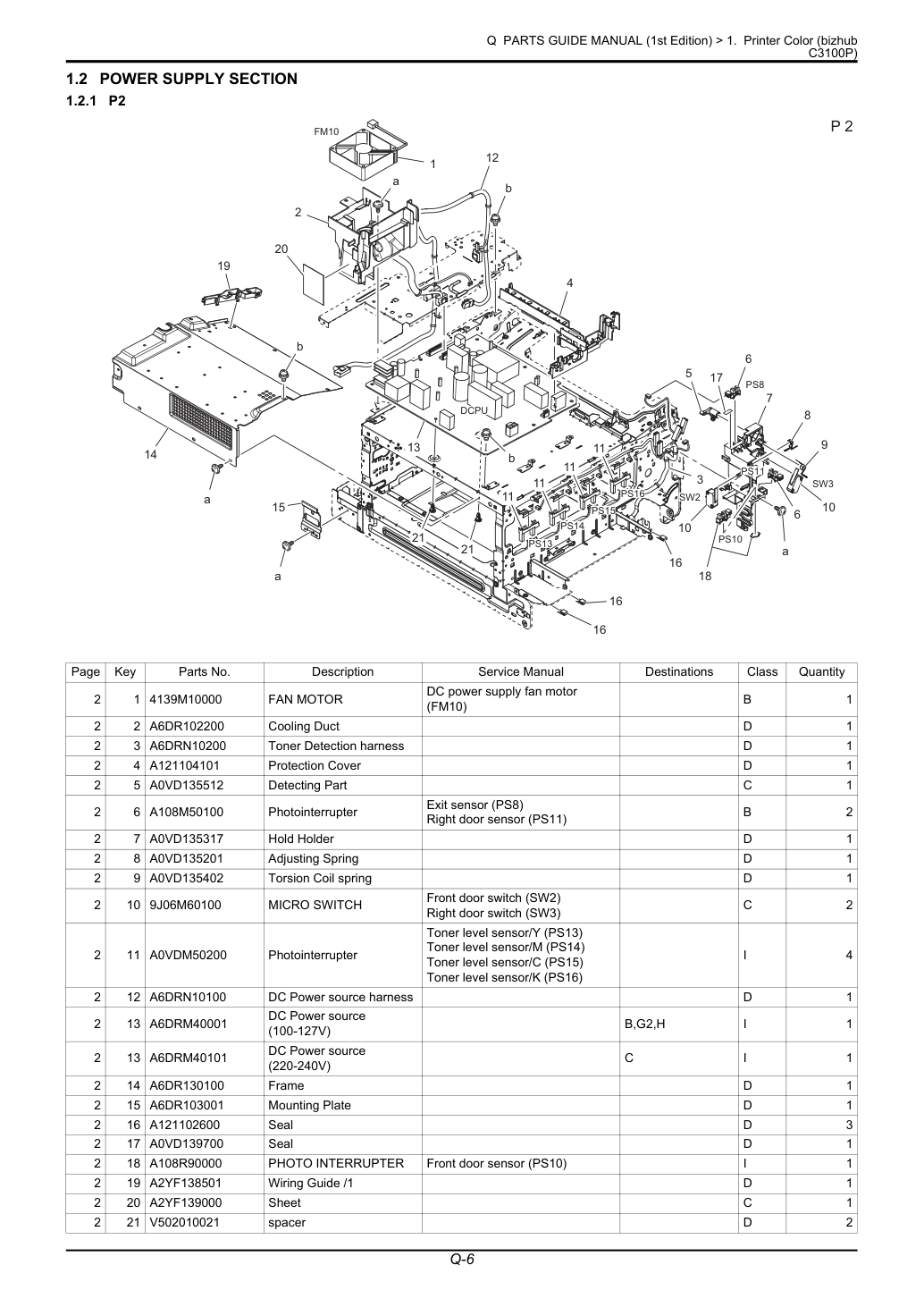

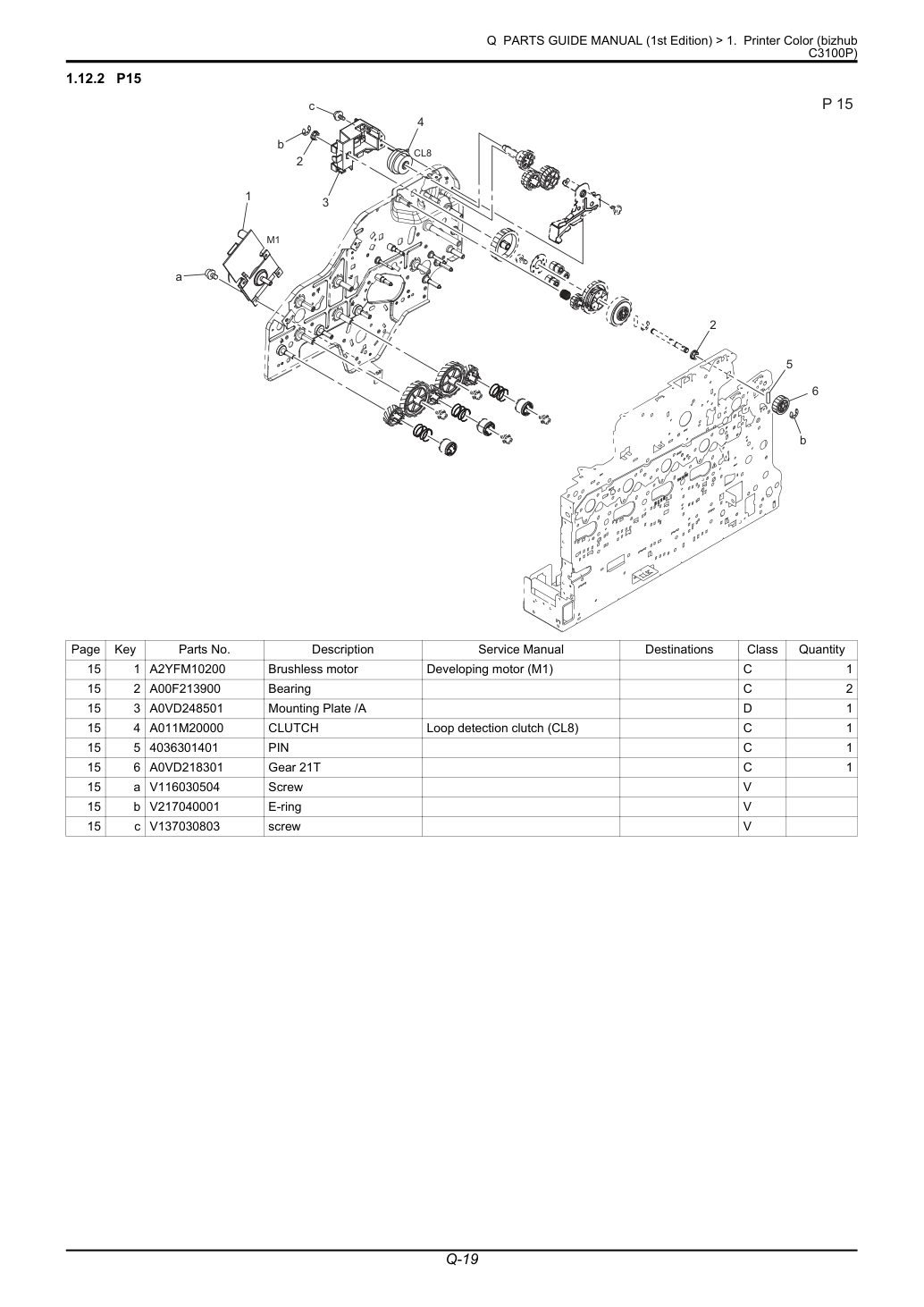

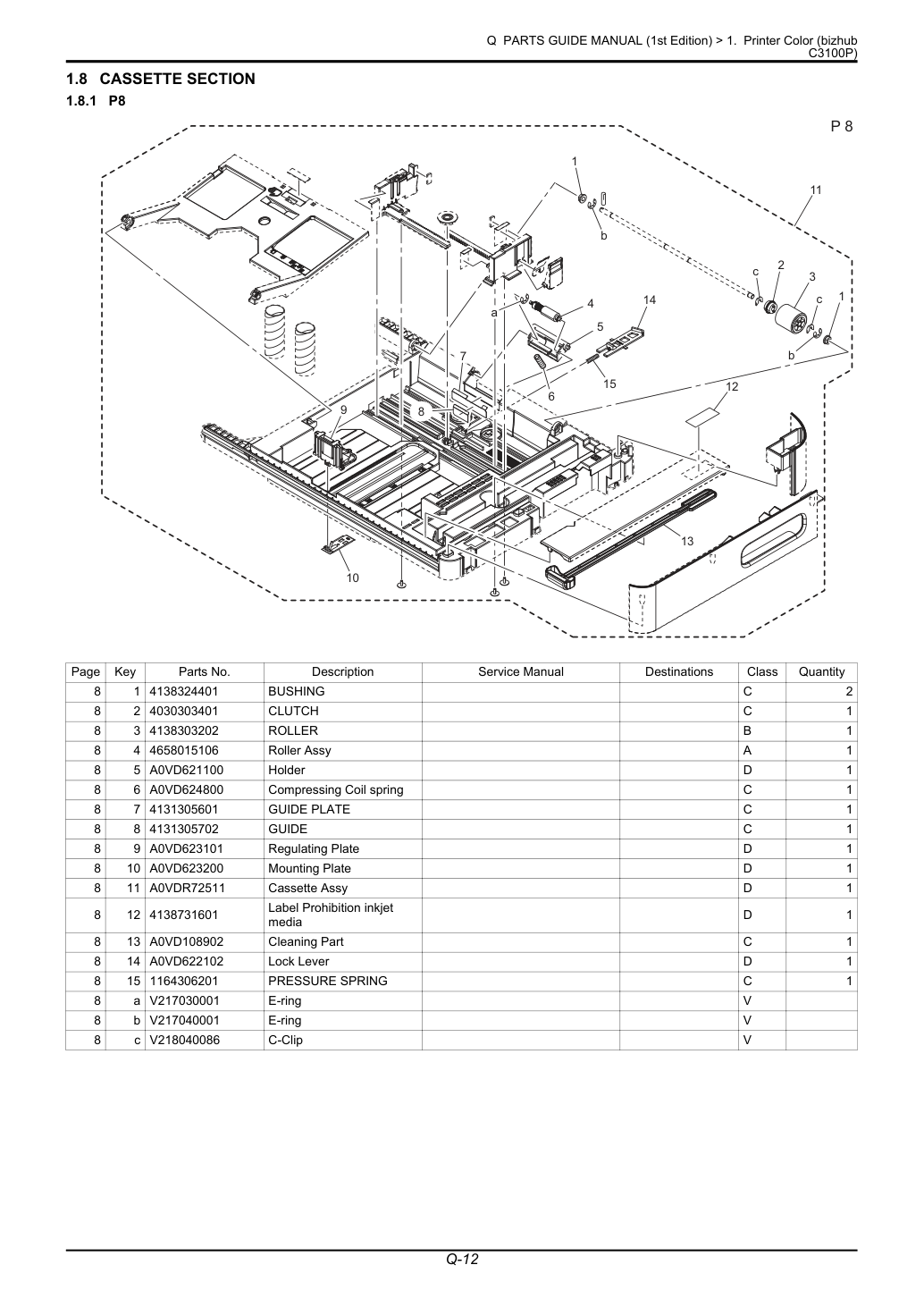

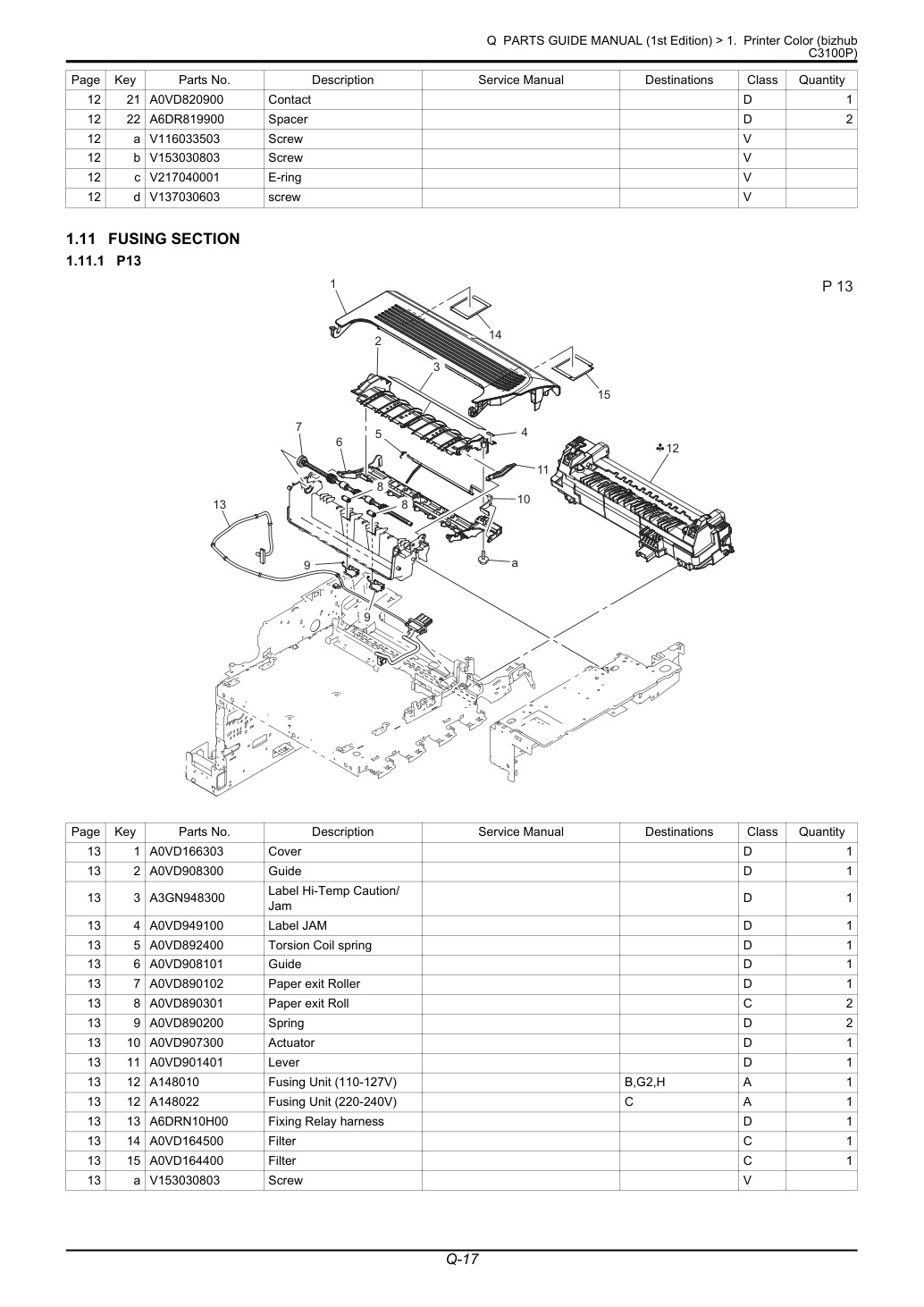

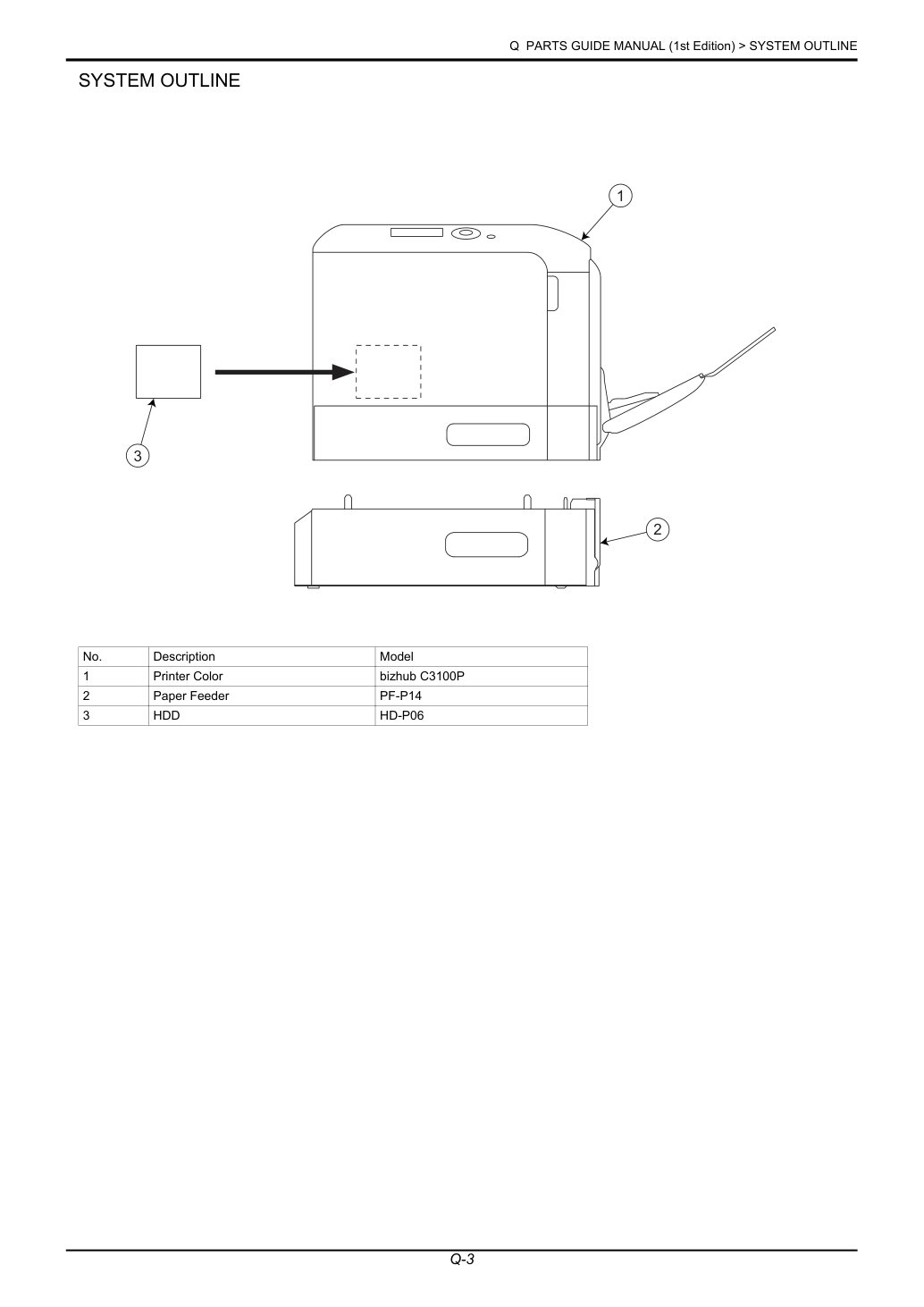

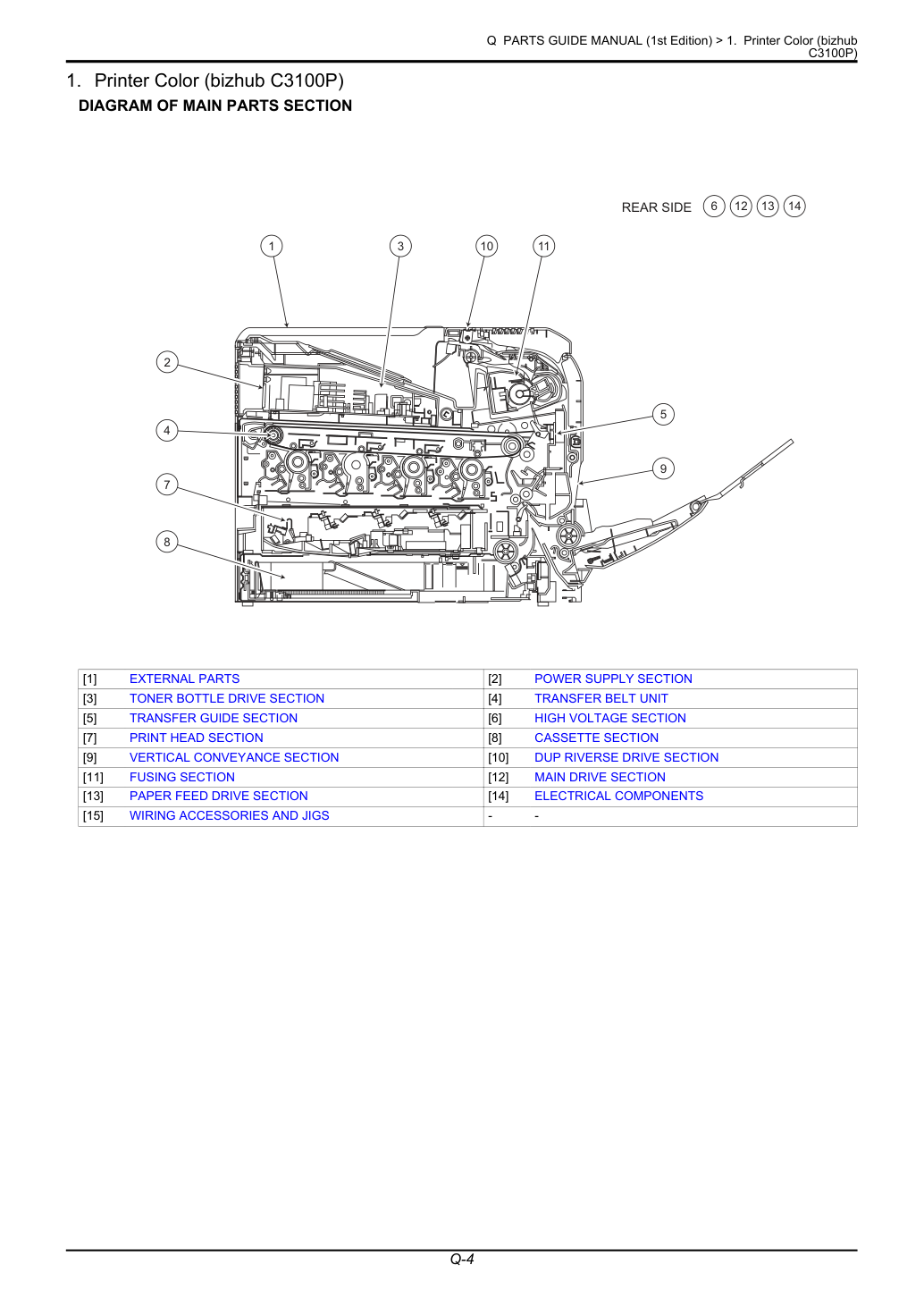

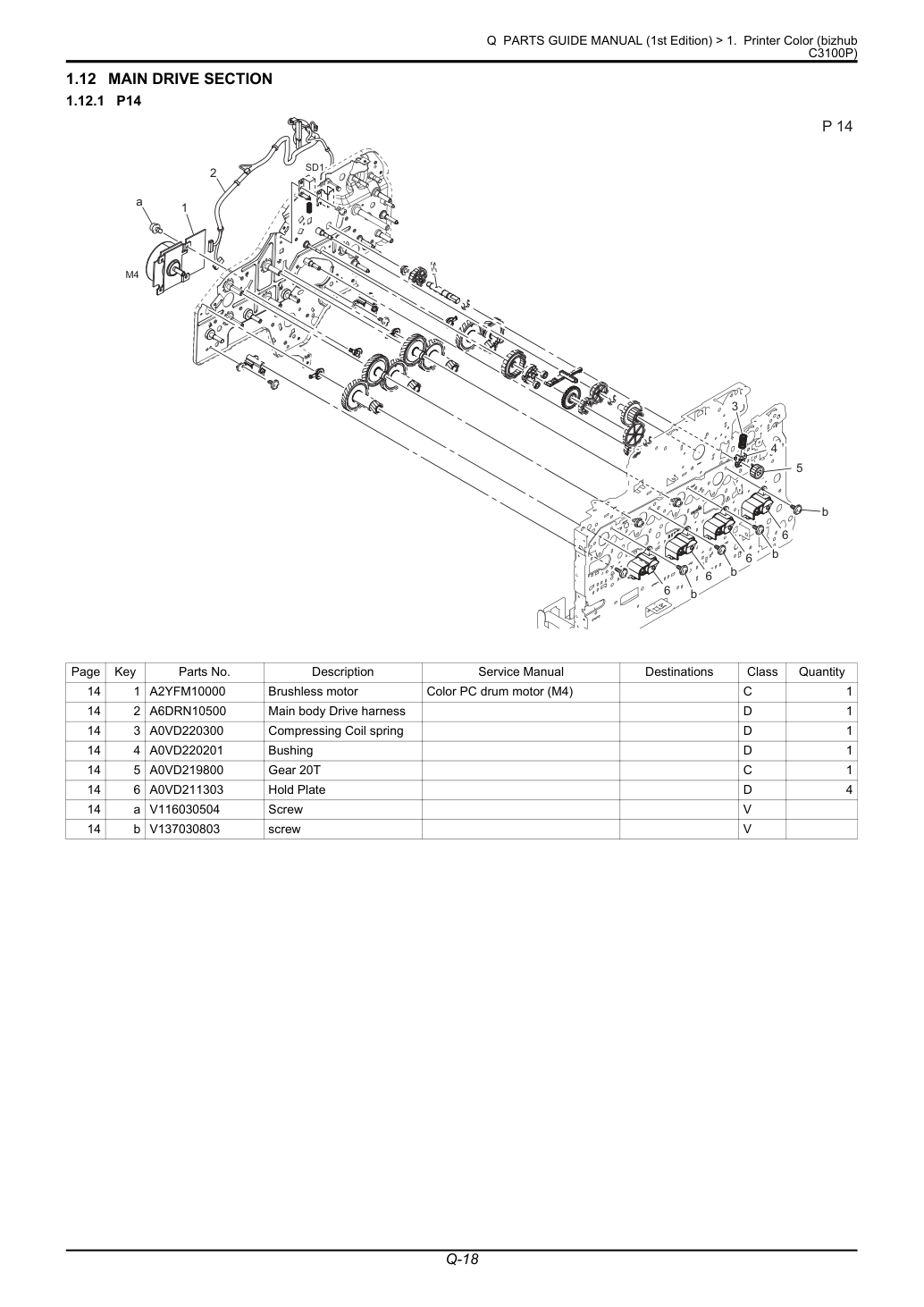

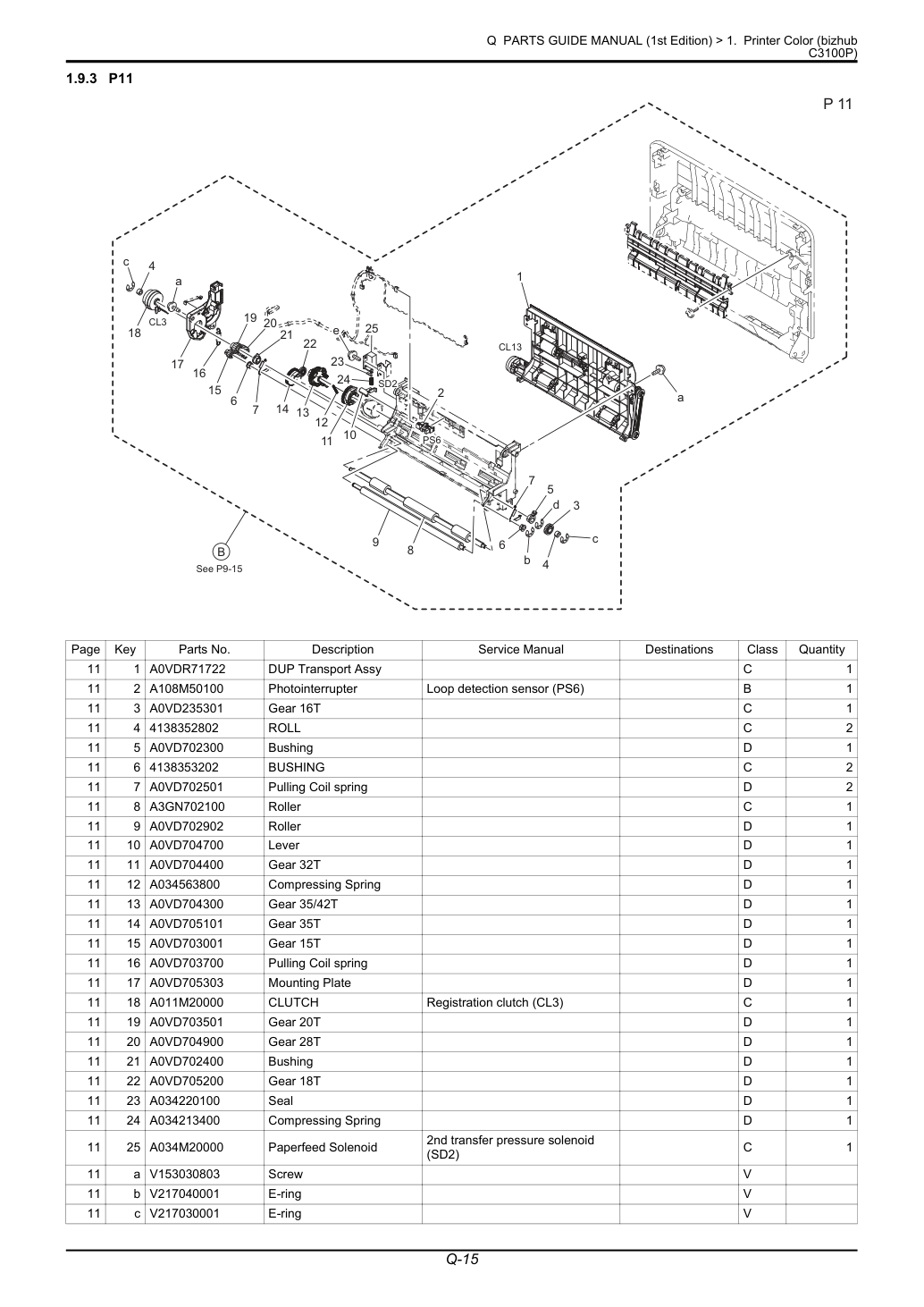

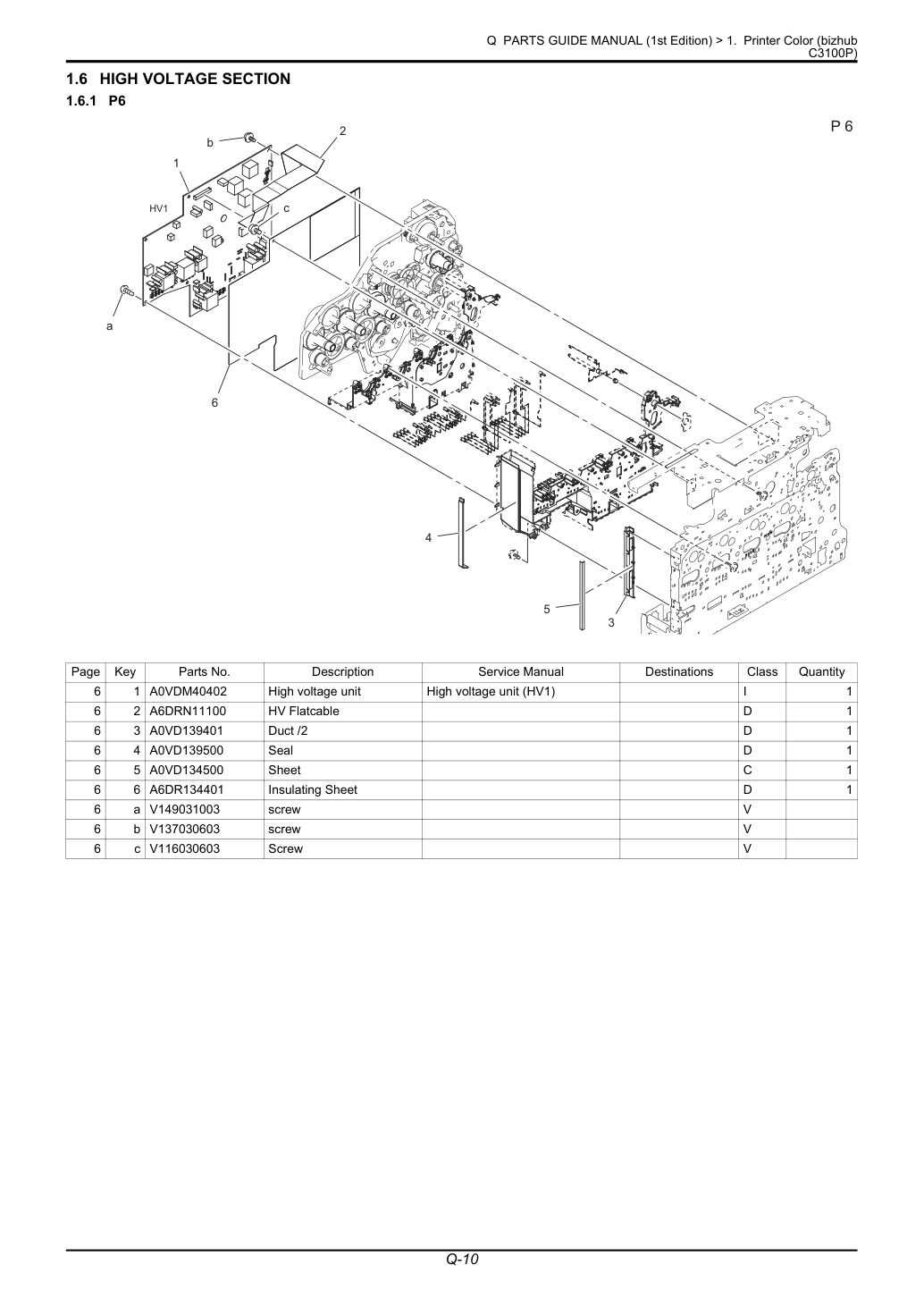

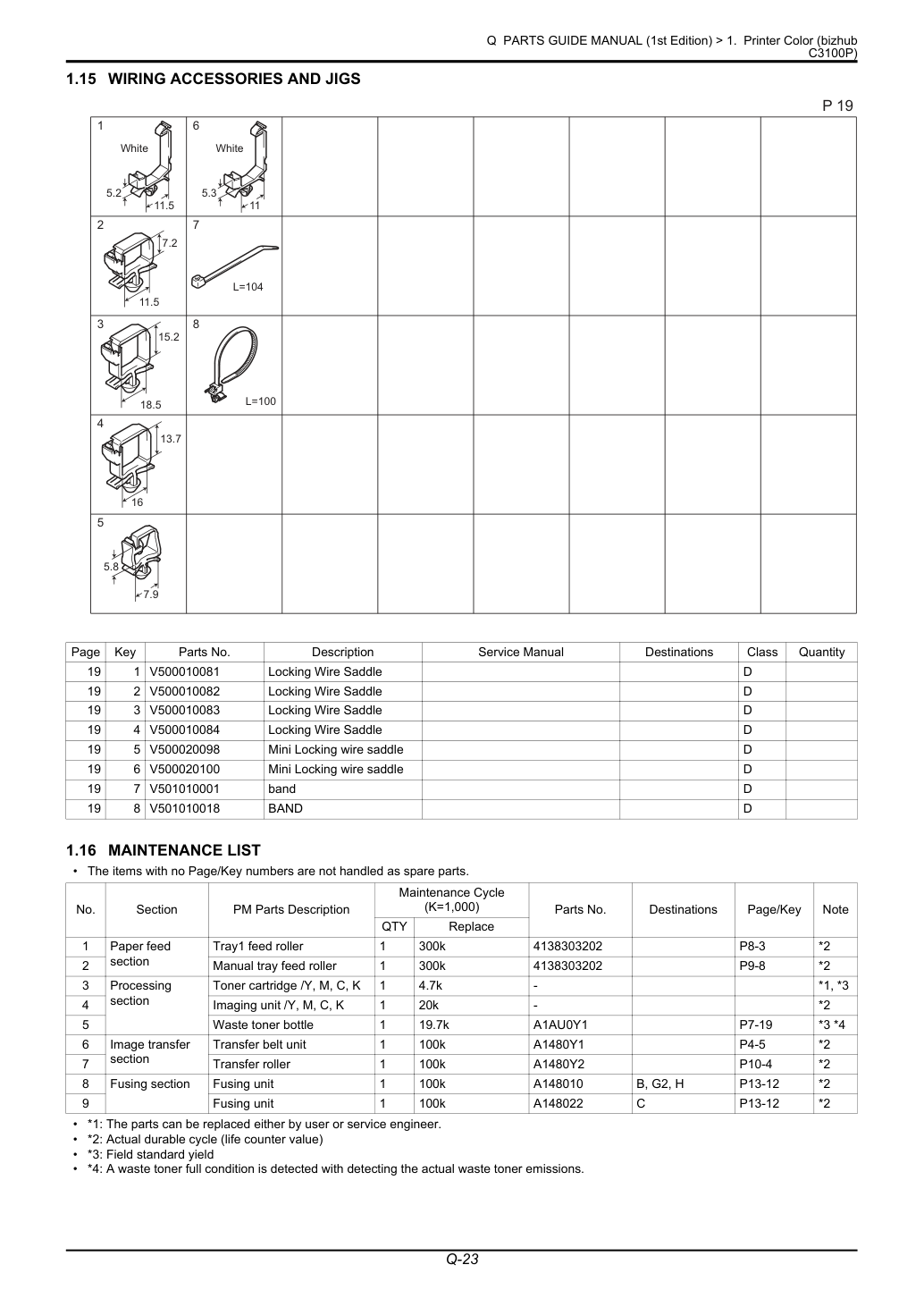

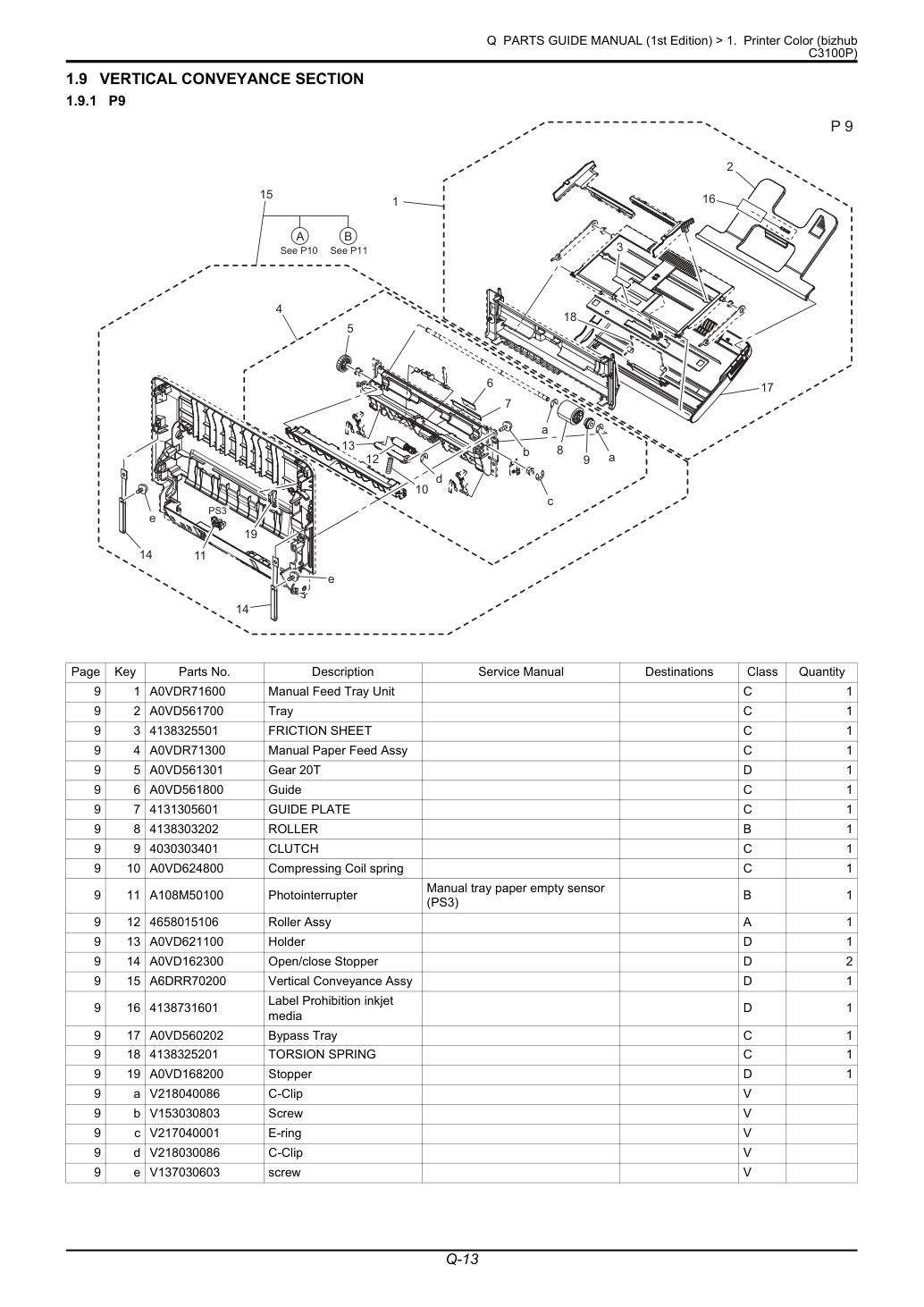

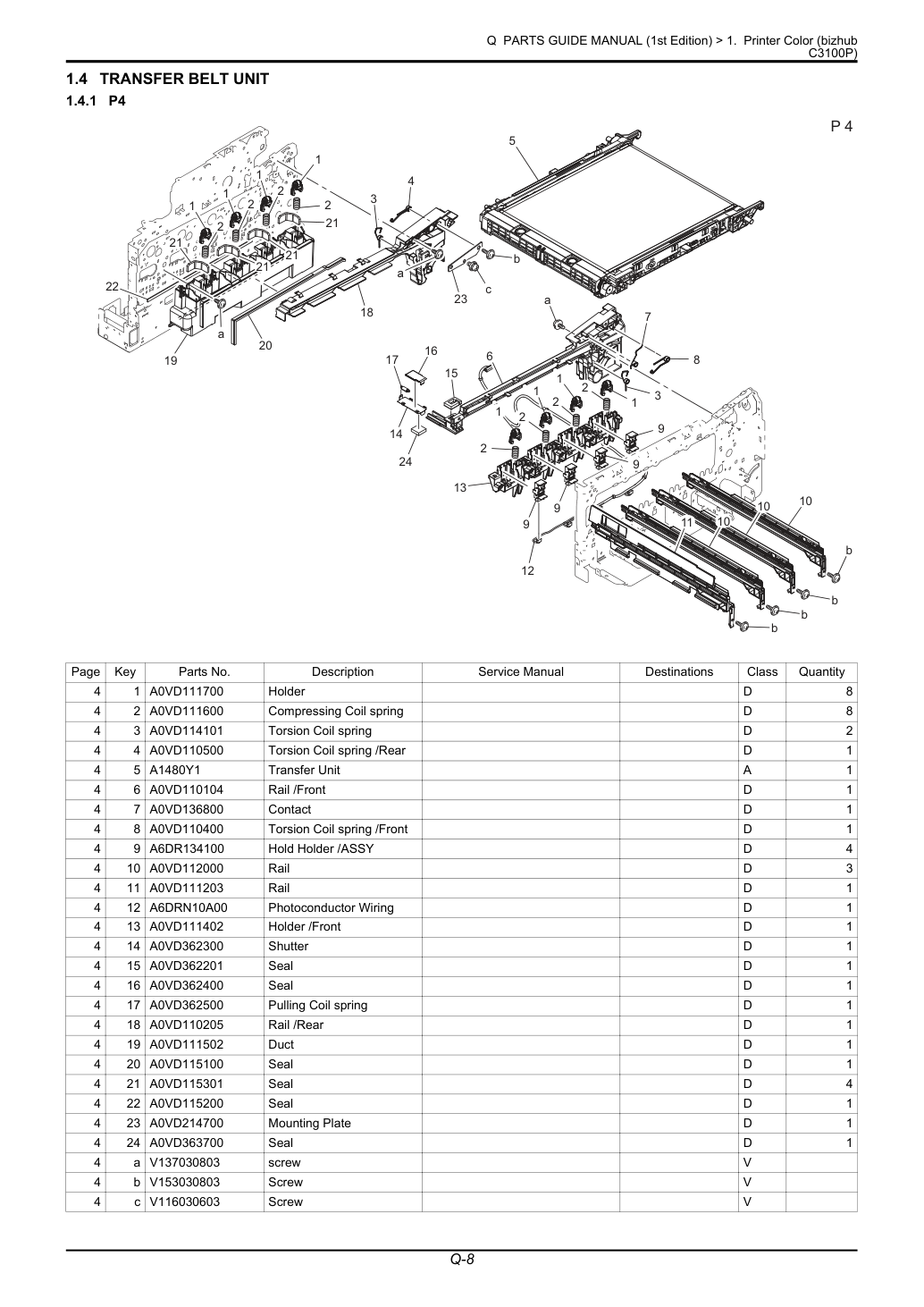

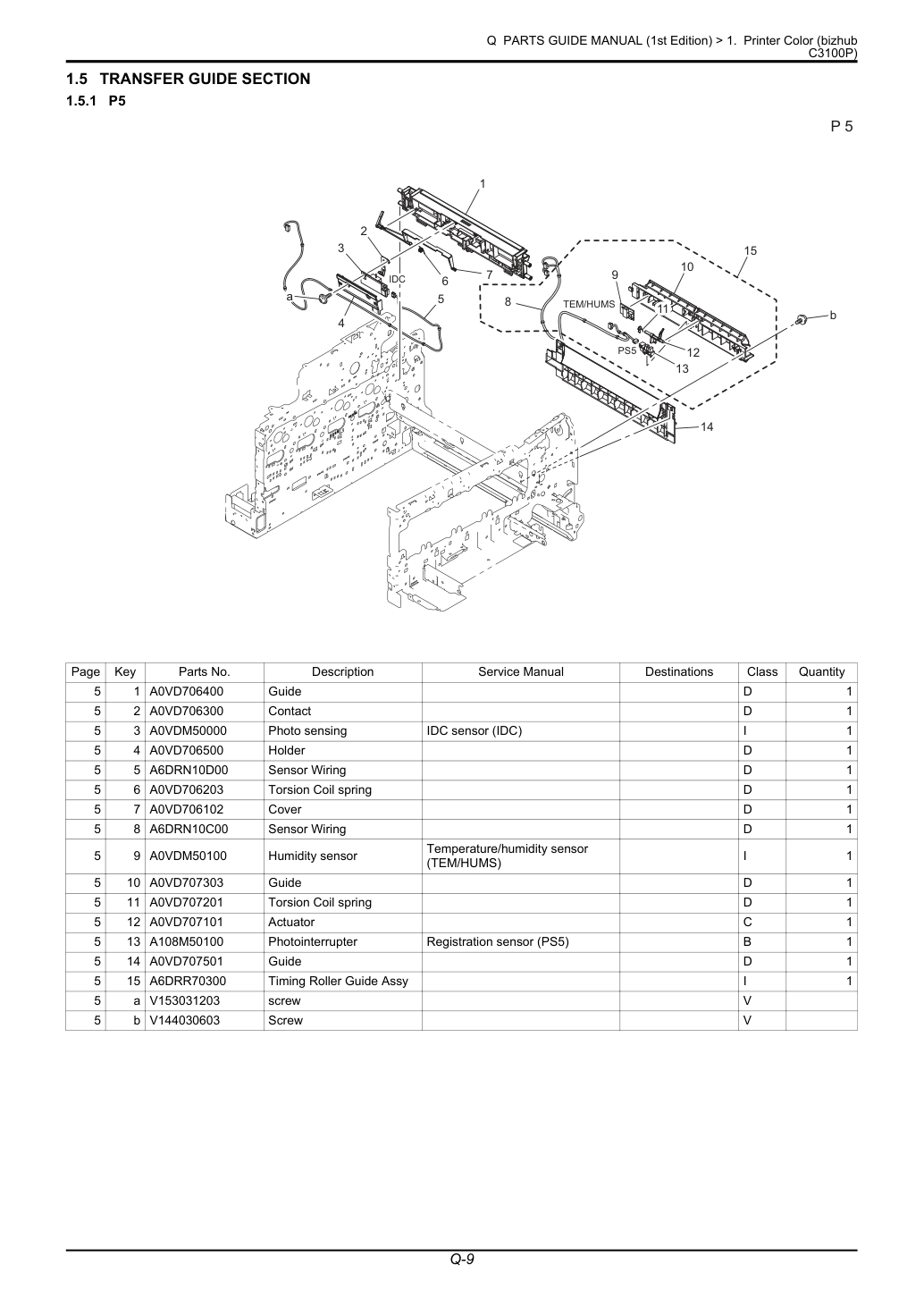

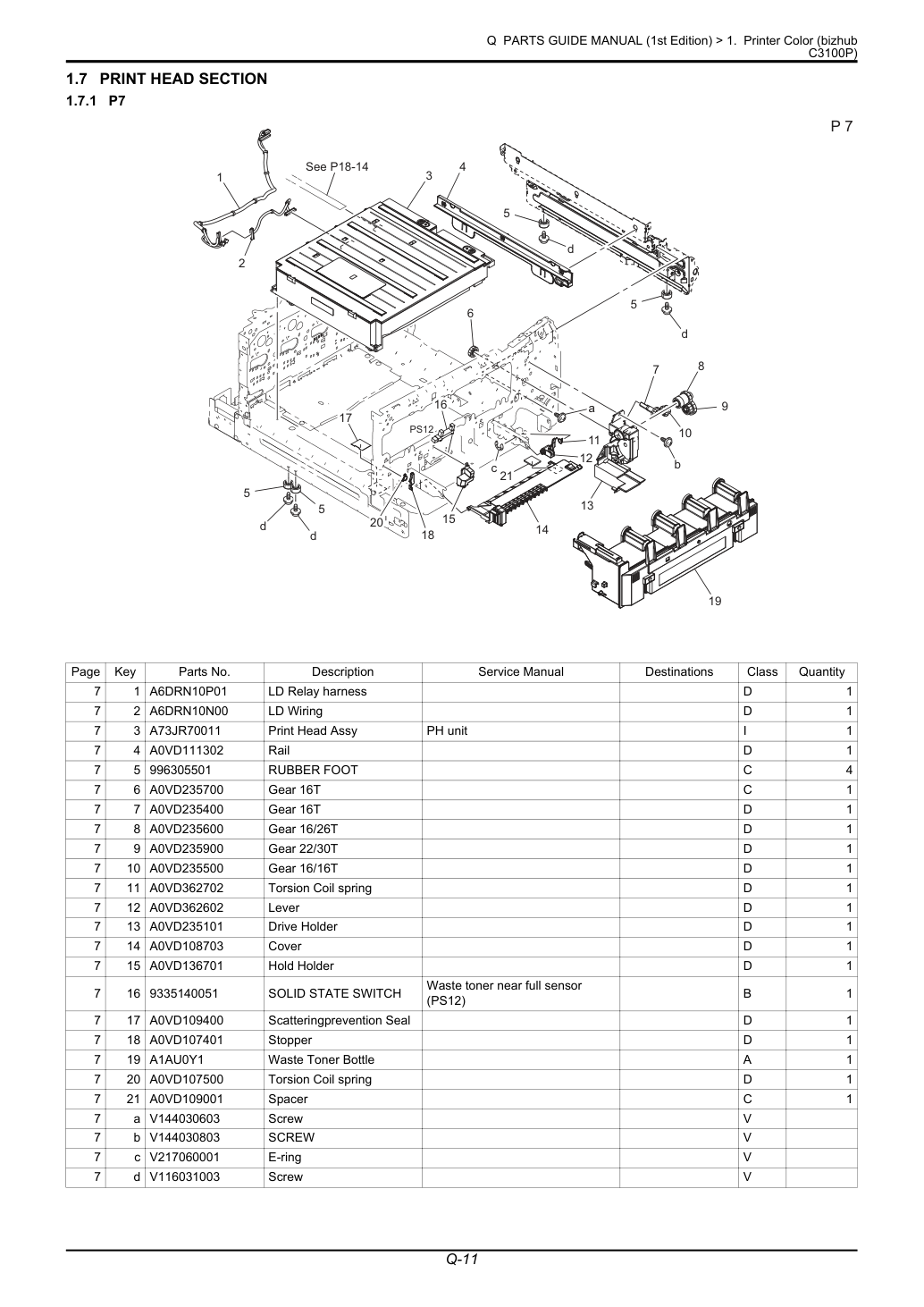

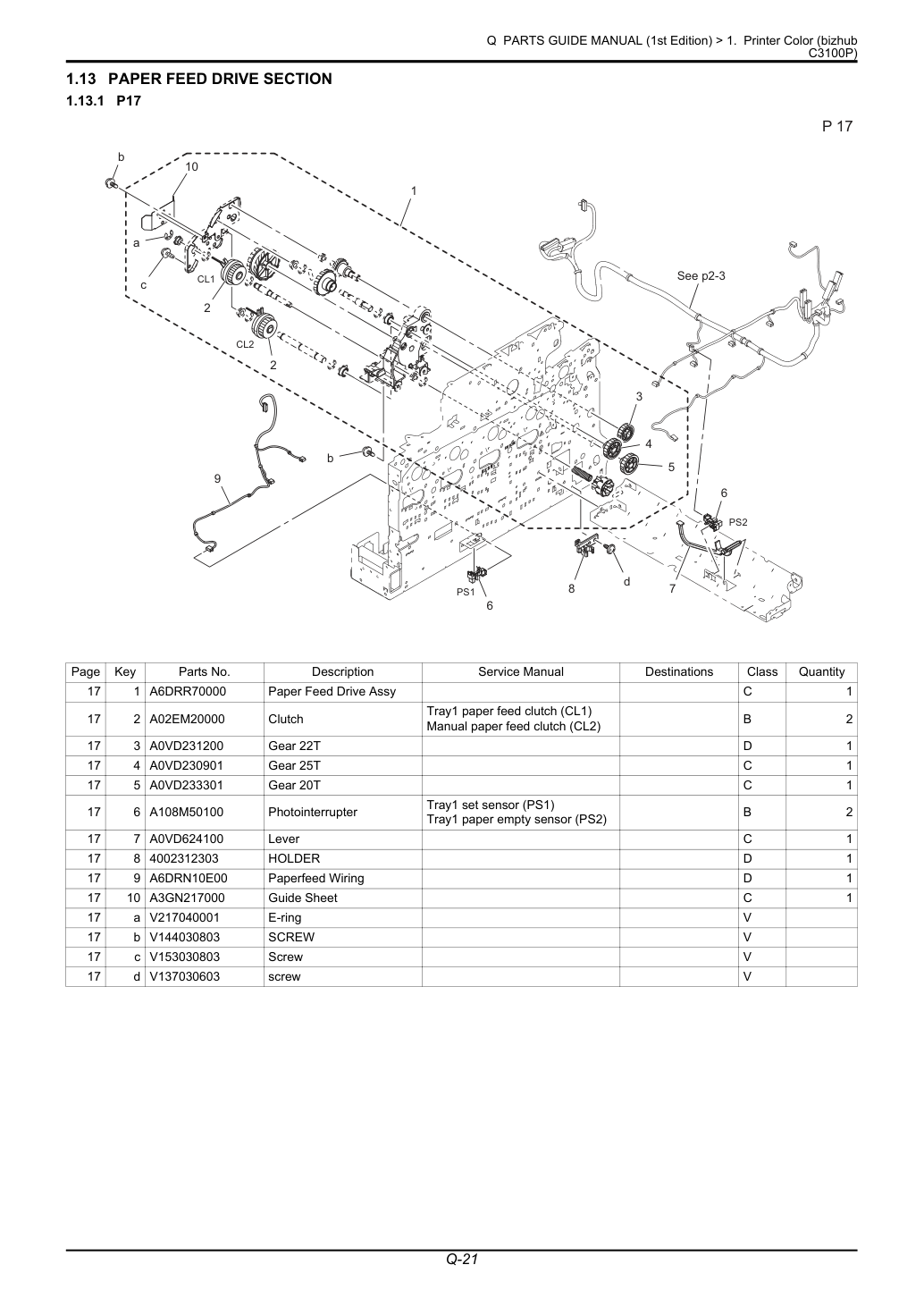

1. Принтер Color (bizhub C3100P)
Позиции без номеров страниц/ключей не обрабатываются как запасные части.
*1: Детали могут быть заменены пользователем или инженером сервиса.
*4: Состояние переполнения отработанного тонера обнаруживается путём обнаружения фактических выбросов отработанного тонера.

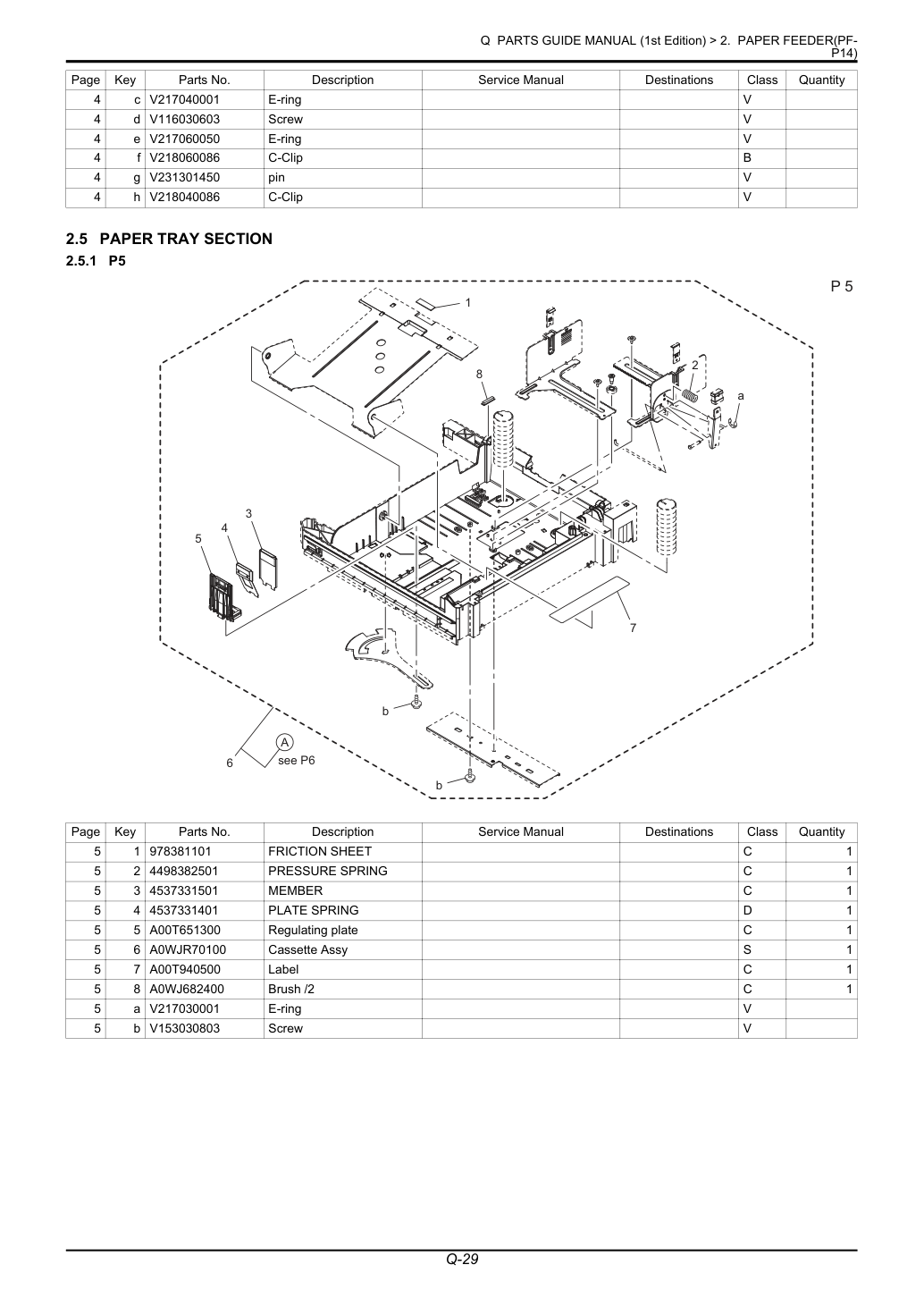

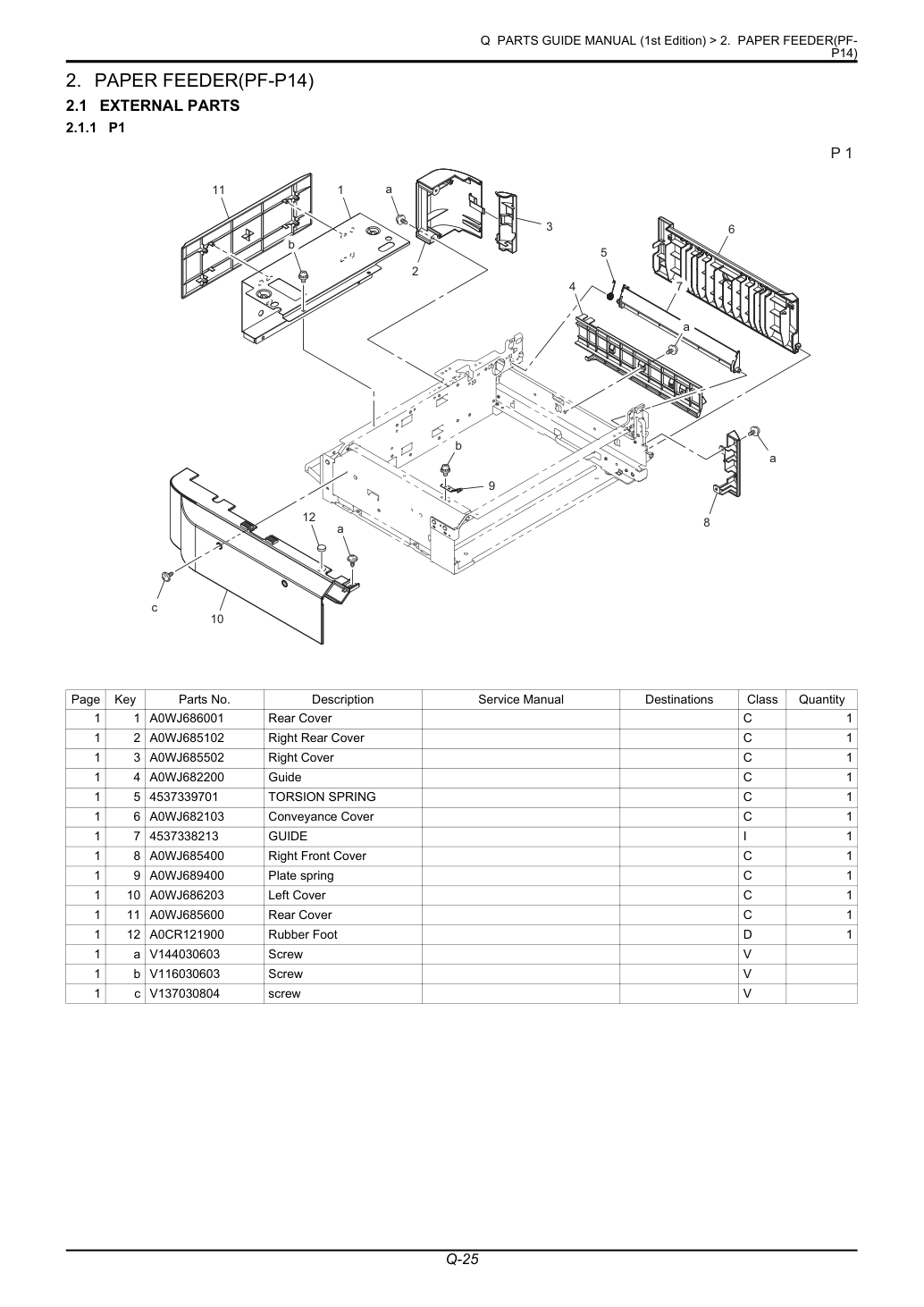

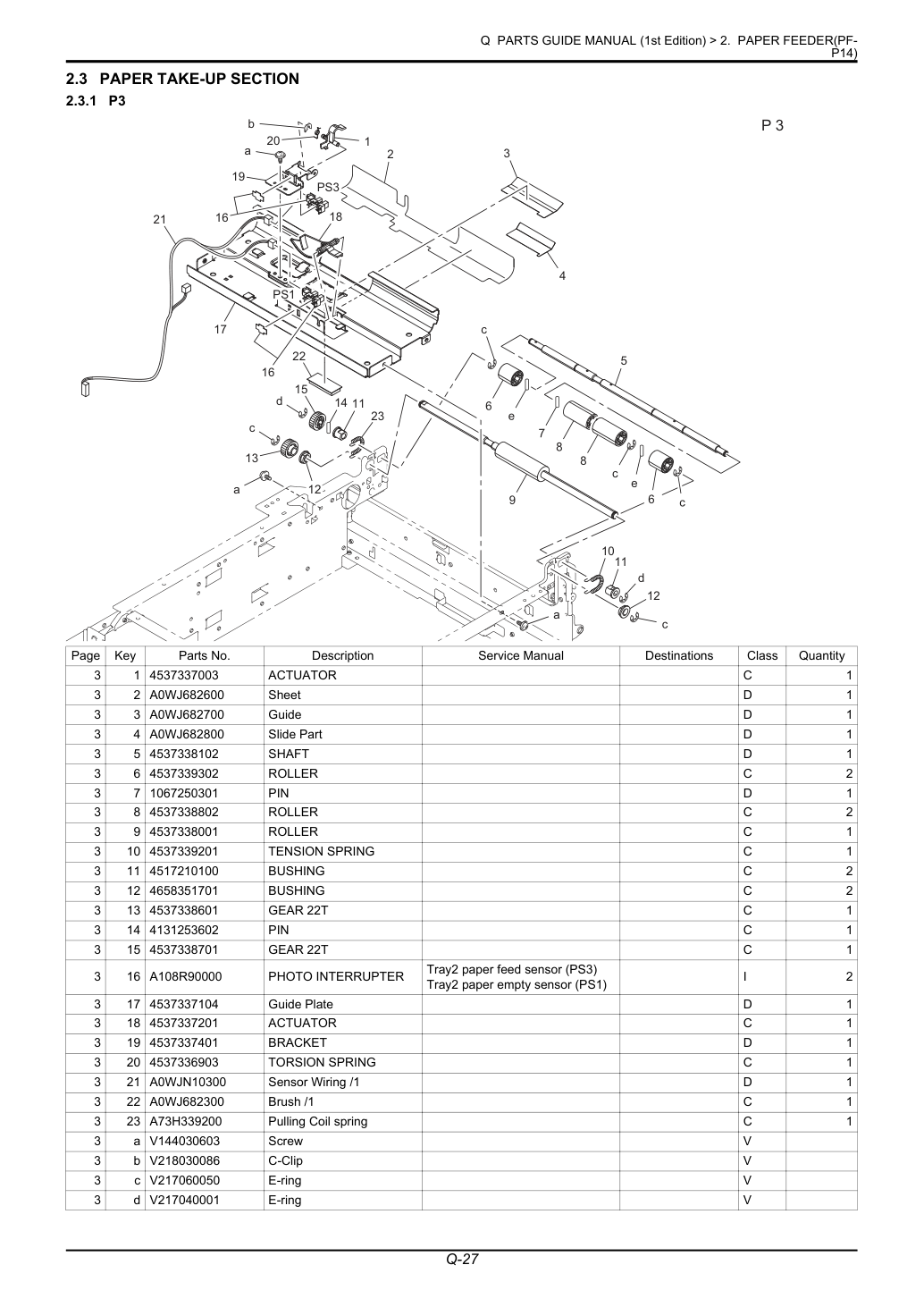

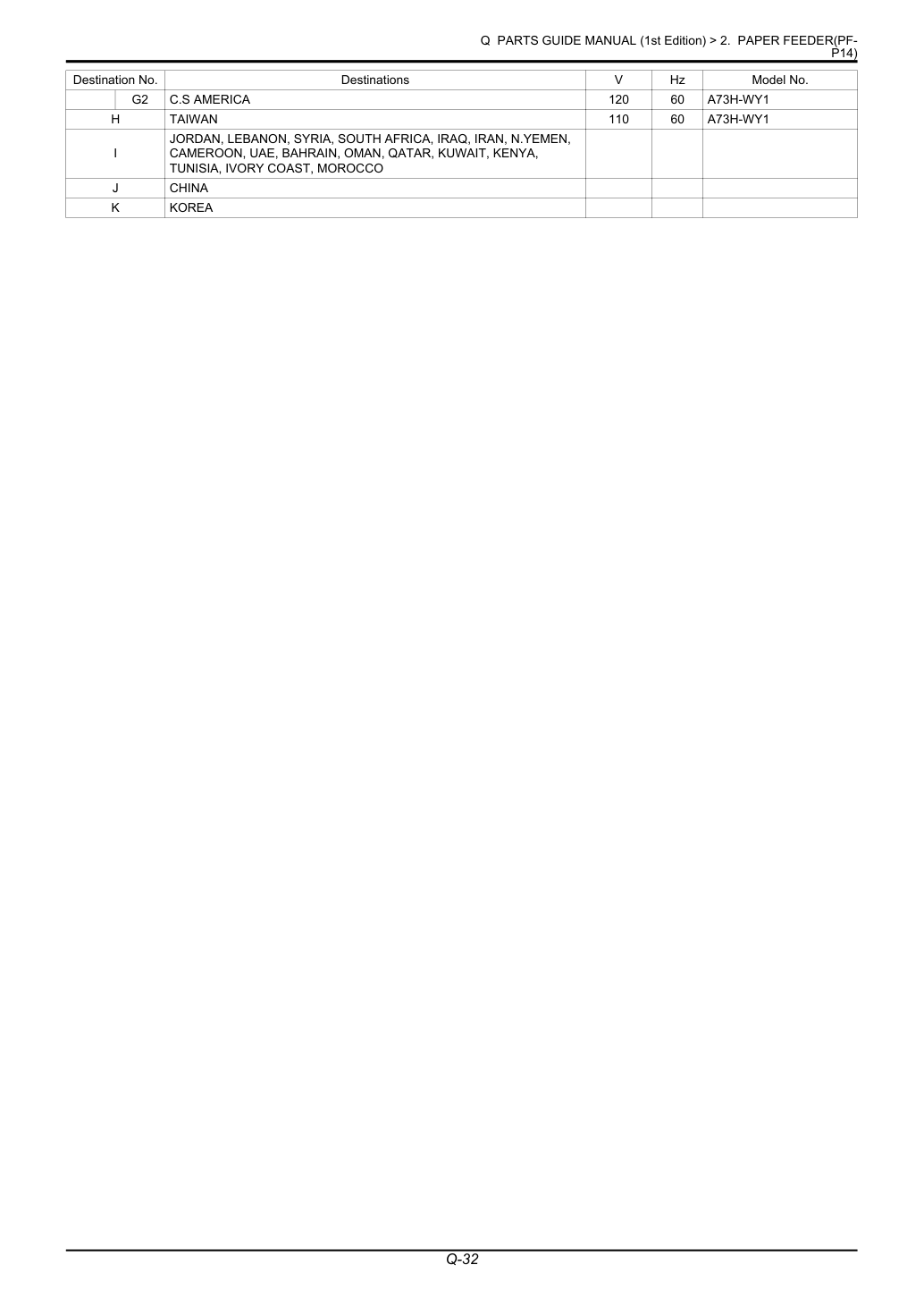

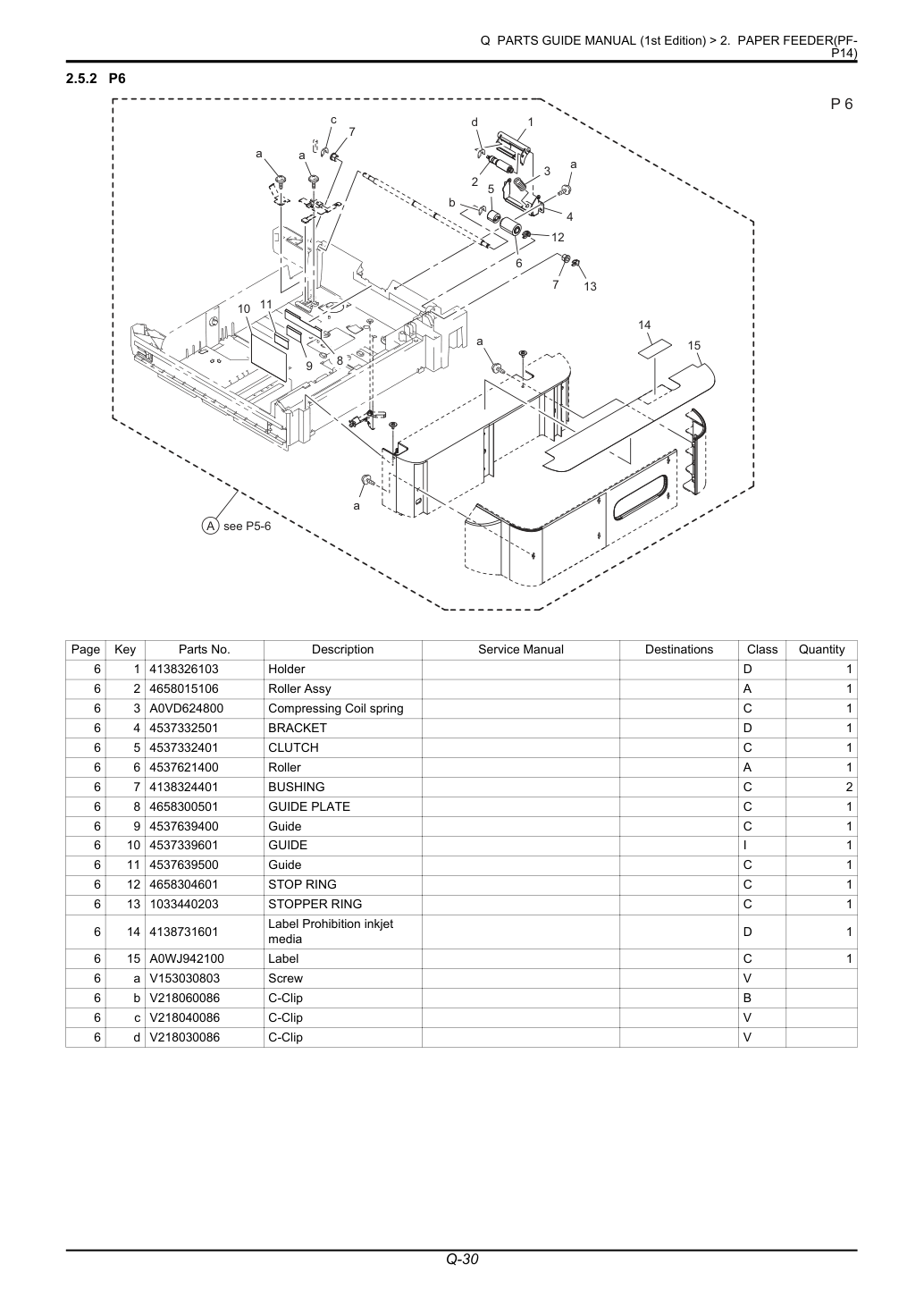

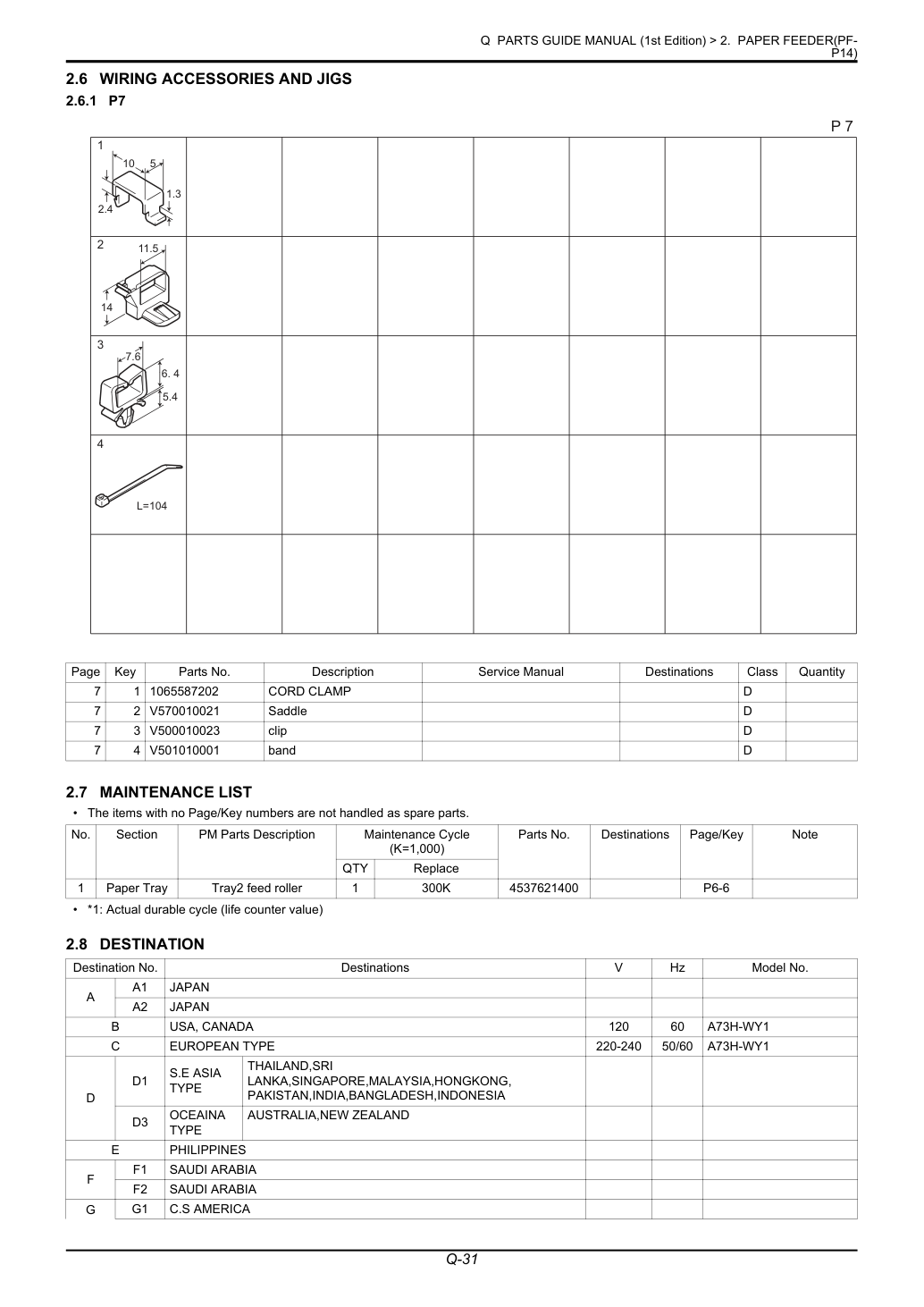

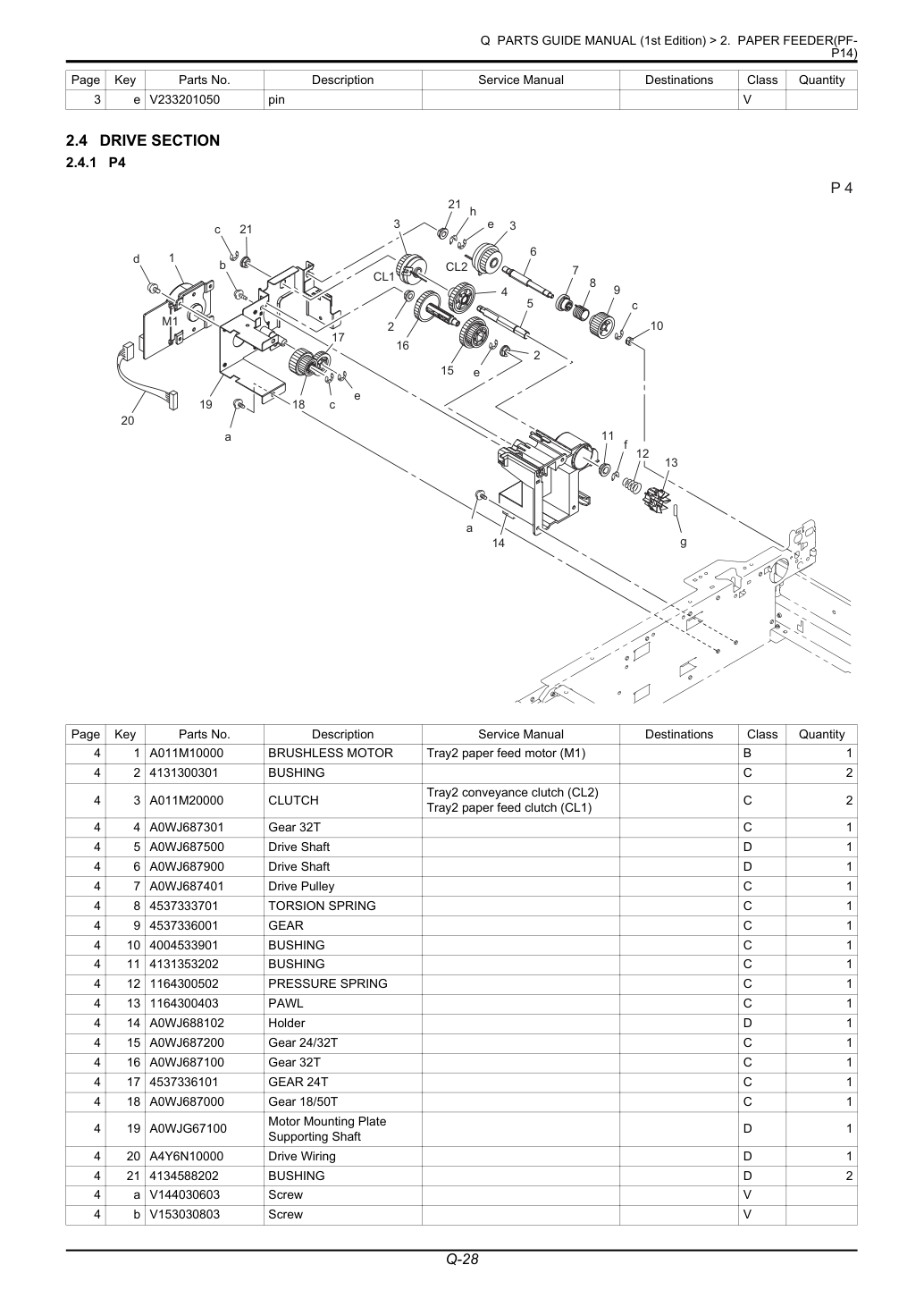

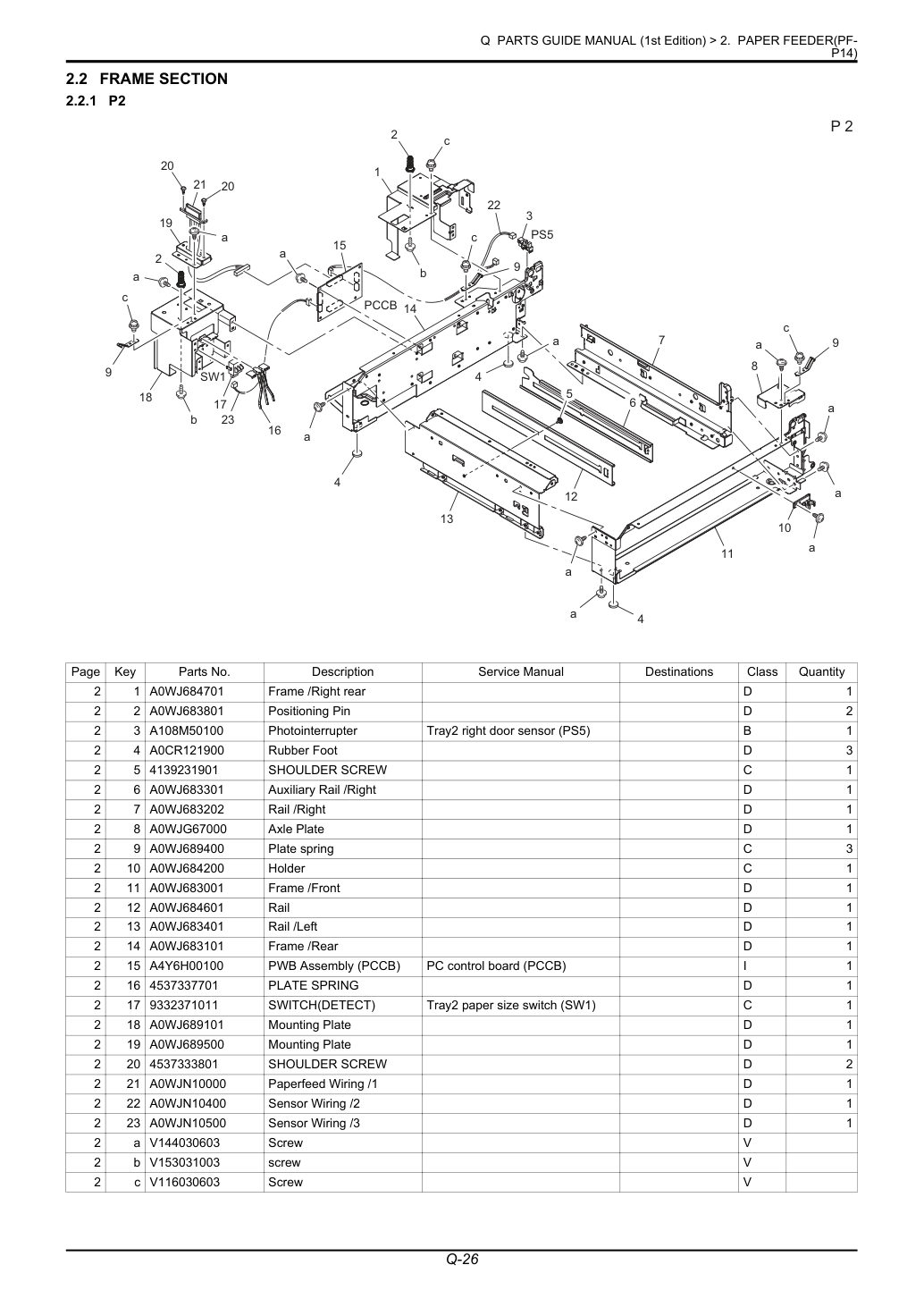

2. PAPER FEEDER(PF-P14)
Позиции без номеров страниц/ключей не обрабатываются как запасные части.

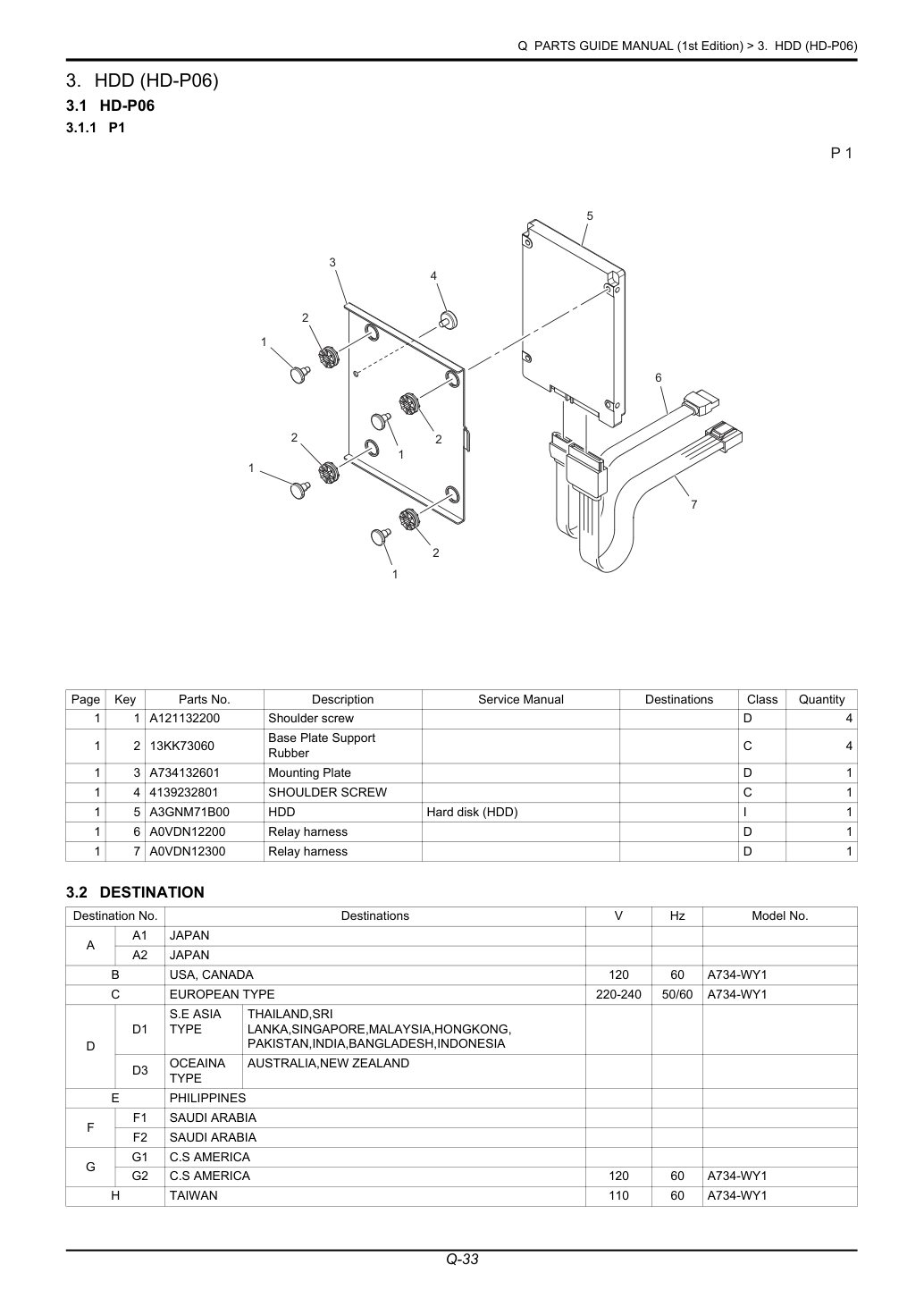

3. HDD (HD-P06)
