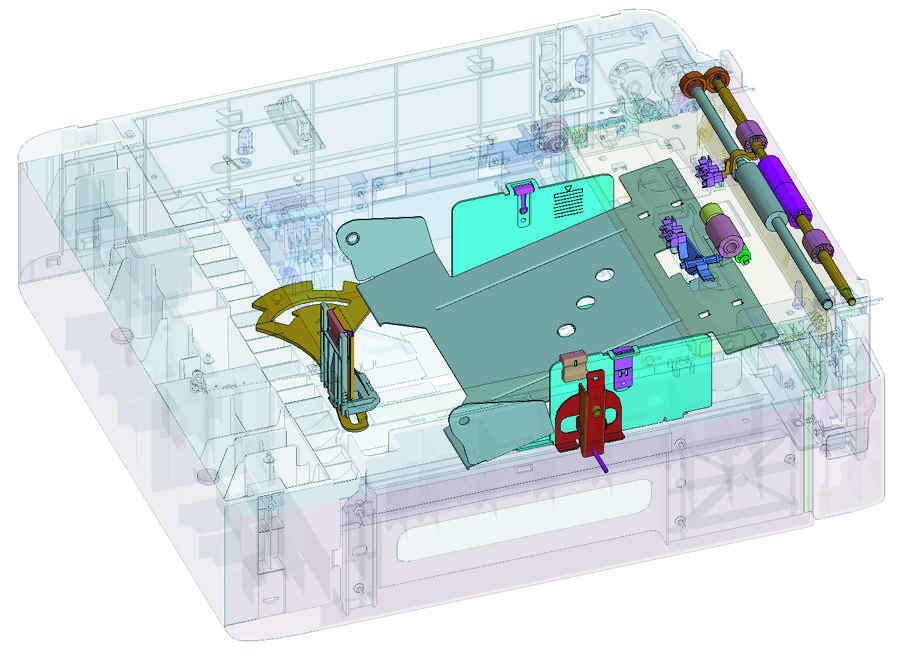

Пластина подъема бумаги прижимается вниз в заблокированное положение (в котором бумага загружена в положение).
Загрузьте стопку бумаги и вдвиньте лоток в основной корпус. При этом разблокируется пластина подъёма бумаги.
Пластина подъема бумаги (стопка бумаги) прижимается к ролику подачи.
Пластина подъема бумаги (стопка бумаги) прижимается вверх пружинами постоянно.

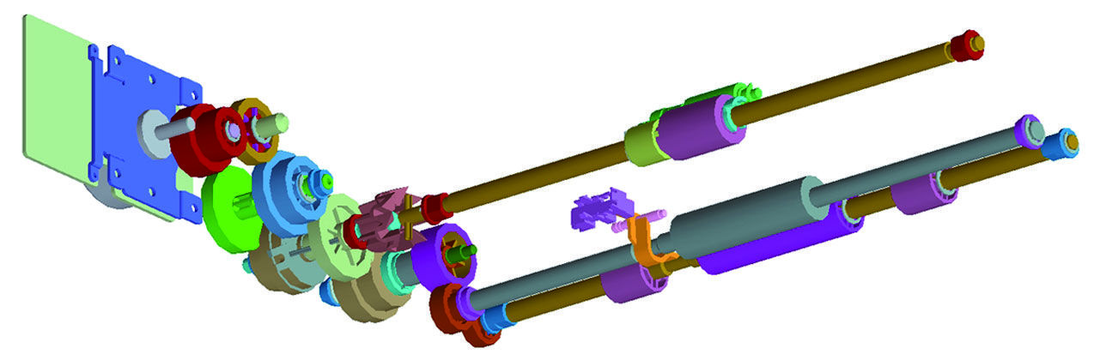

Ролик подачи и вертикальный транспортный ролик вращаются, подавая бумагу из нижнего устройства подачи и транспортируя её дальше внутрь основного корпуса.
1. Двигатель подачи бумаги лотка2 получает питание для вращения вертикального транспортного ролика.
2. Муфта подачи бумаги лотка2 получает питание для вращения ролика подачи.
3. Бумага подаётся роликом подачи.
4. Бумага, подаваемая роликом подачи, транспортируется на регистрационный ролик основного корпуса вертикальным транспортным роликом.
5. Когда датчик подачи бумаги лотка2 активирован и бумага подана в предопределённую точку пути прохождения бумаги, муфта подачи бумаги лотка2
обесточивается, останавливая ролик подачи. Вертикальный транспортный ролик продолжает транспортировку бумаги.
6. Когда задний край последнего листа проходит датчик регистрации, двигатель подачи бумаги лотка2 обесточивается, останавливая
вертикальный транспортный ролик.

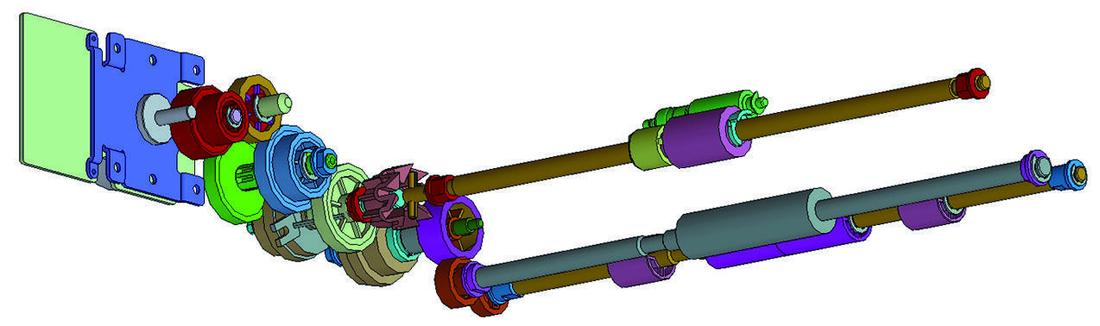

Разделительный ролик с ограничителем крутящего момента предотвращает двойную подачу бумаги.
Датчик подачи бумаги лотка2 определяет бумагу, подаваемую роликом подачи.
Когда актуатор датчика подачи бумаги лотка2 открывает датчик подачи бумаги лотка2, основной корпус определяет, что бумага достигла позиции датчика.
Сообщение об отсутствии бумаги отображается на панели, когда актуатор датчика отсутствия бумаги открывает датчик отсутствия бумаги.
Механизм определения состояния малого остатка бумаги не предусмотрен. Эту функцию выполняет индикатор уровня запаса бумаги.

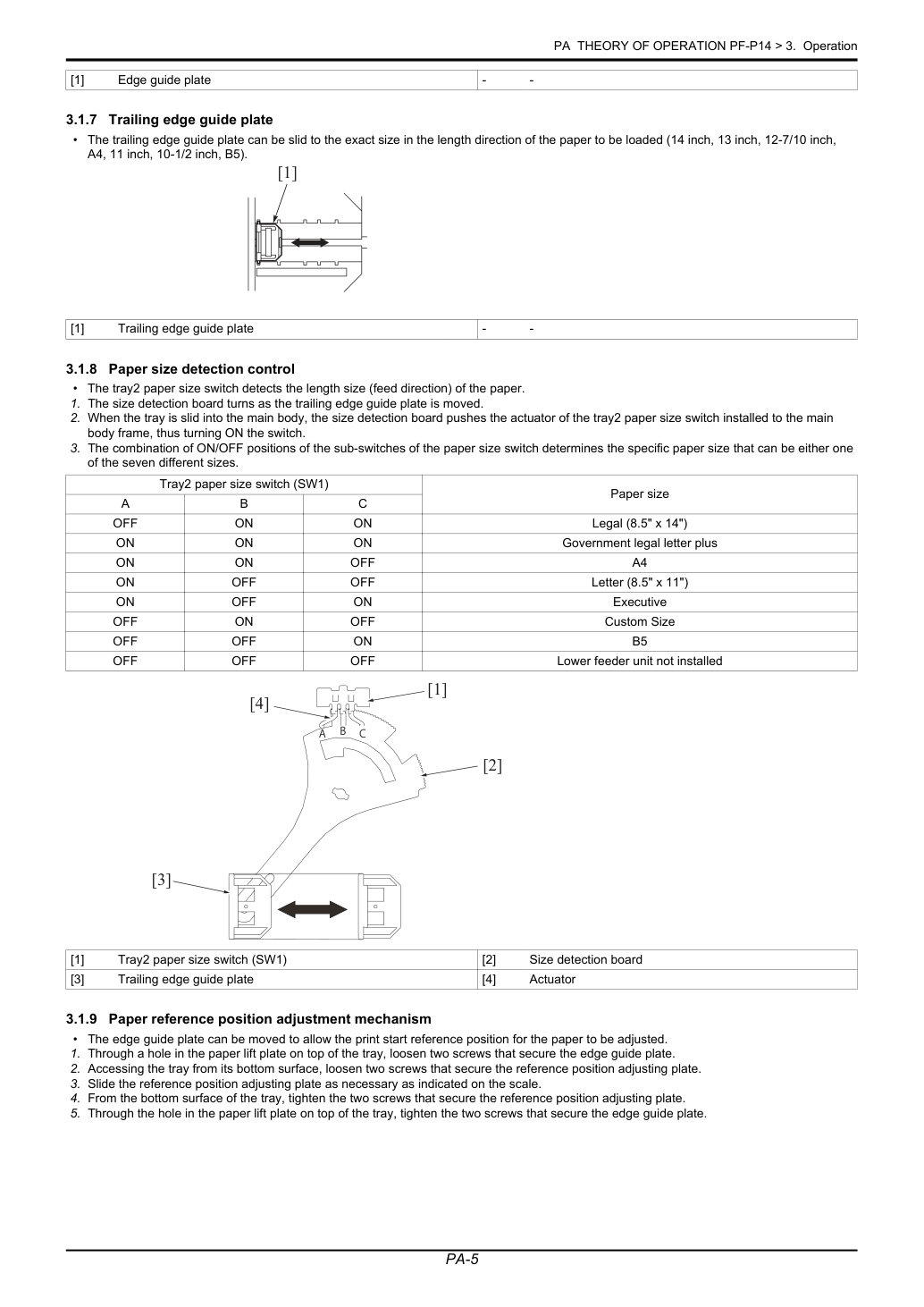

Боковую направляющую пластину можно сдвигать в соответствии с точным размером загружаемой бумаги по ширине (A4, B5, 8-1/2).
Задню направляющую пластину можно сдвигать в соответствии с точным размером загружаемой бумаги по длине (14 дюйм, 13 дюйм, 12-7/10 дюйма, A4, 11 дюймов, 10-1/2 дюйма, B5).
Переключатель размера бумаги лотка2 определяет размер длины (направление подачи) бумаги.
1. Плата определения размера поворачивается при движении задней направляющей пластины.
2. Когда лоток вдвигается в основной корпус, плата определения размера нажимает актуатор переключателя размера бумаги лотка2, установленного на
раму основного корпуса, тем самым включая переключатель.
3. Комбинация положений ВКЛ/ВЫКЛ подпереключателей переключателя размера бумаги определяет конкретный размер бумаги, который может быть одним из
Боковую направляющую пластину можно переместить для регулировки начальной позиции печати относительно бумаги.

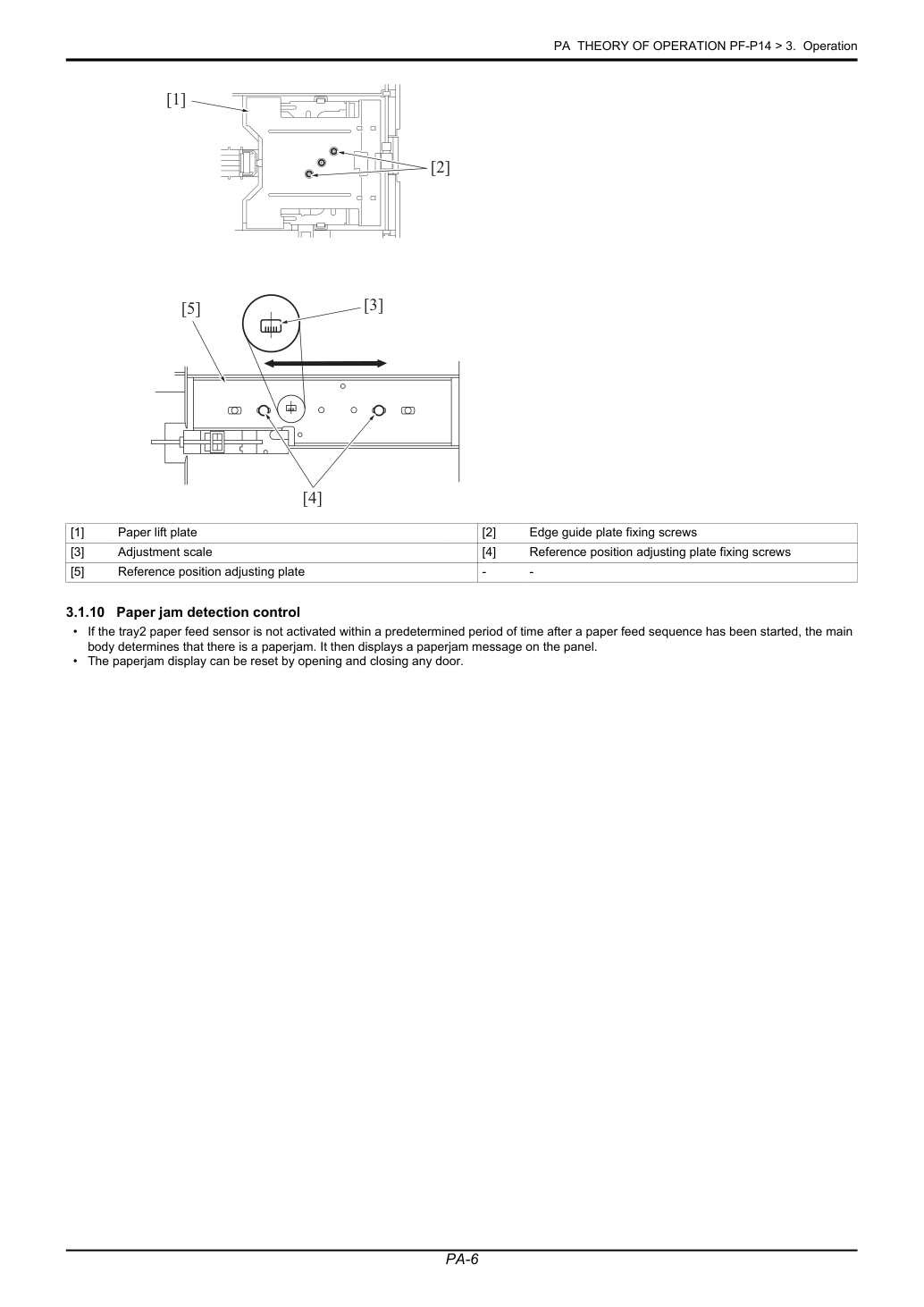

1. Через отверстие в пластине подъёма бумаги на лотке ослабьте два винта, крепящих боковую направляющую пластину.
2. Со стороны дна лотка ослабьте два винта, крепящих пластину регулировки начальной позиции.
3. Сдвиньте пластину регулировки начальной позиции по необходимости согласно шкале.
4. Со стороны дна лотка затяните два винта, крепящих пластину регулировки начальной позиции.
5. Через отверстие в пластине подъёма бумаги на лотке затяните два винта, крепящих боковую направляющую пластину.
Если датчик подачи бумаги лотка2 не активирован в течение предопределённого времени после начала последовательности подачи бумаги, основной корпус определяет наличие замятия бумаги. На панели отображается сообщение о замятии бумаги.
Индикацию замятия бумаги можно сбросить, открыв и закрыв любую дверцу.
