13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Формирует образец изображения на блоке двигателя по команде с контроллера, выполняя тестовую печать только блока двигателя.
Выберите [SERVICE MODE][FUNCTION][PRINTER TEST][PRINT TEST] и нажмите клавишу Select.
• Использование A4 или Letter зависит от параметра PTT.
• Бумага подается только из Лотка1.
Проверяй операцию каждого переключателя и датчика в режиме реального времени.
Проверка возможна при наличии питания 5 В даже при открытой дверце.
• Использовать для проверки работы каждой из электрических частей ADF.
Выберите электрическую часть для активации.
Нажмите клавишу Select для активации электрической части на 1 сек. перед автоматической остановкой.
• После теста обязательно выключить, а затем включить выключатель питания основного корпуса.
13. РЕЖИМ ОБСЛУЖИВАНИЯ

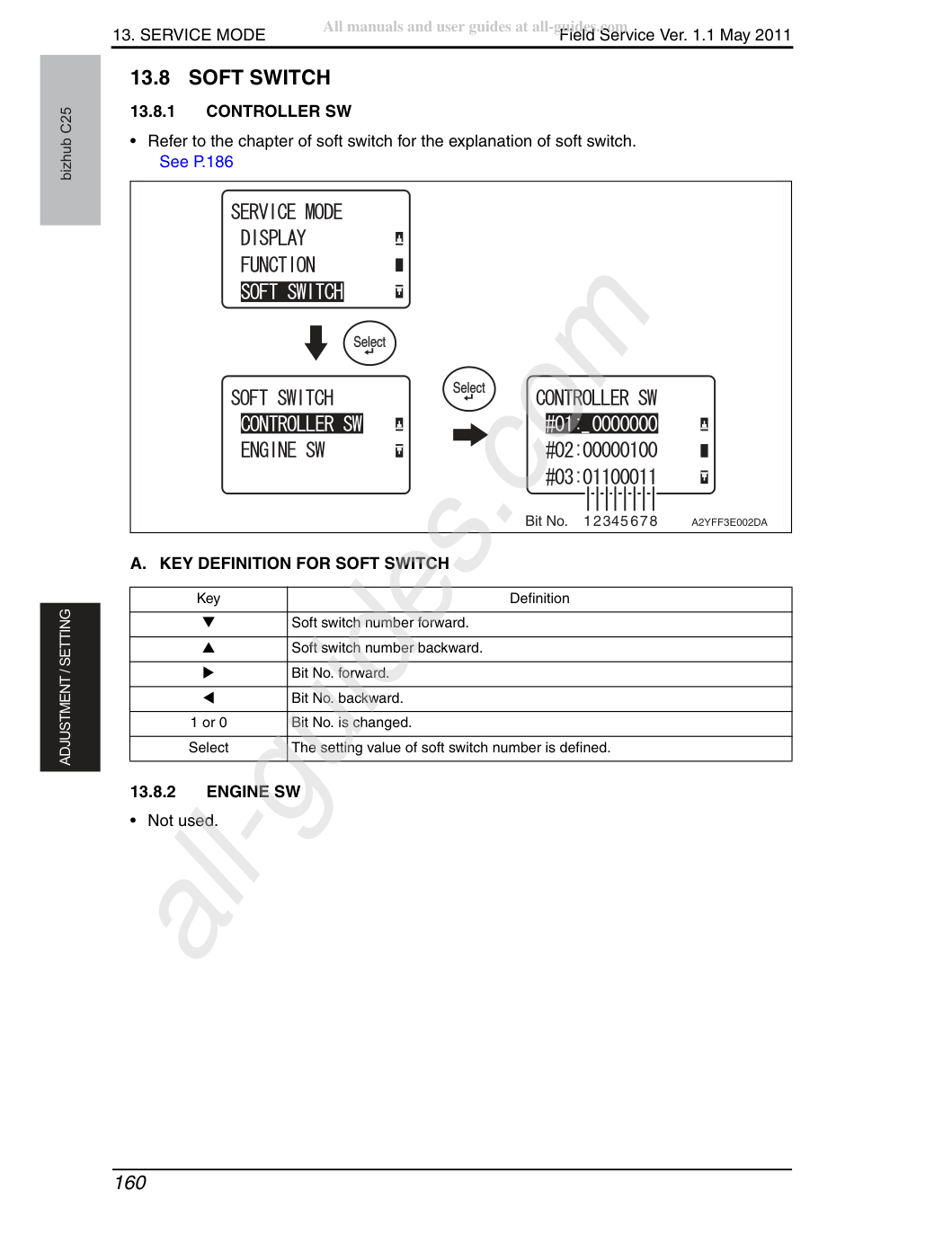

• Обратиться к разделу программного переключателя для получения пояснения о программном переключателе.
Установлено значение номера мягкого переключателя.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
Список служебных данных включает следующие элементы:
История журнала ошибок включает следующие элементы:
Выберите [REPORT] и нажмите клавишу Select.
Выберите [SERVICE DATA LIST] и нажмите клавишу Select.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Следующая таблица содержит историю ошибок. Таблица хранит только последние 40 записей.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Напечатать код ошибки (CODE) и время возникновения ошибки (ERROR TIMES).
Выберите [REPORT] и нажмите клавишу Select.
Выберите [ERROR CODE LIST] и нажмите клавишу Select.
13. РЕЖИМ ОБСЛУЖИВАНИЯ

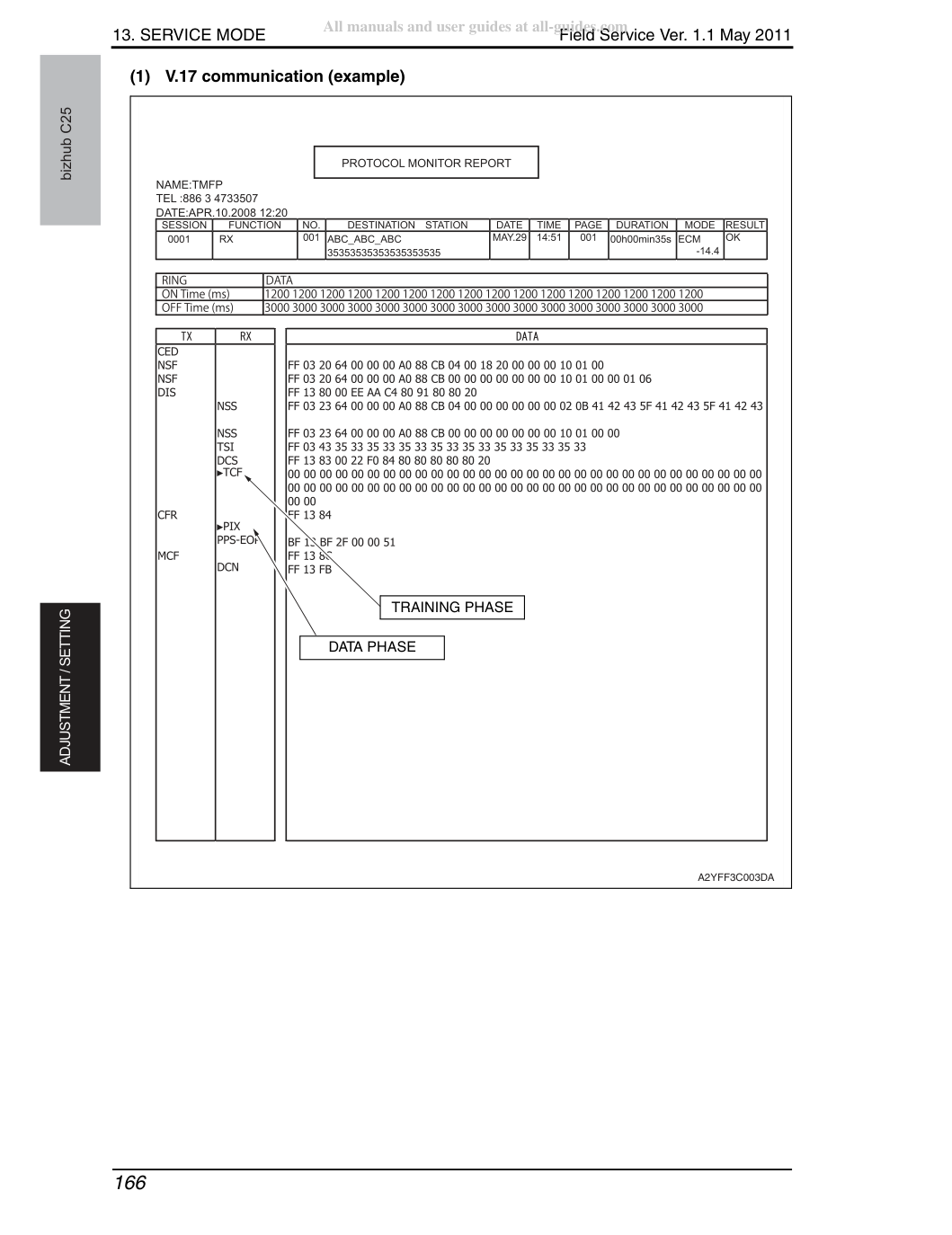

• Выведите протокол T.30 или V8 после связи.
Выберите [REPORT] и нажмите клавишу Select.
Выберите [T.30 PROTOCOL LIST] и нажмите клавишу Select.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
13. РЕЖИМ ОБСЛУЖИВАНИЯ

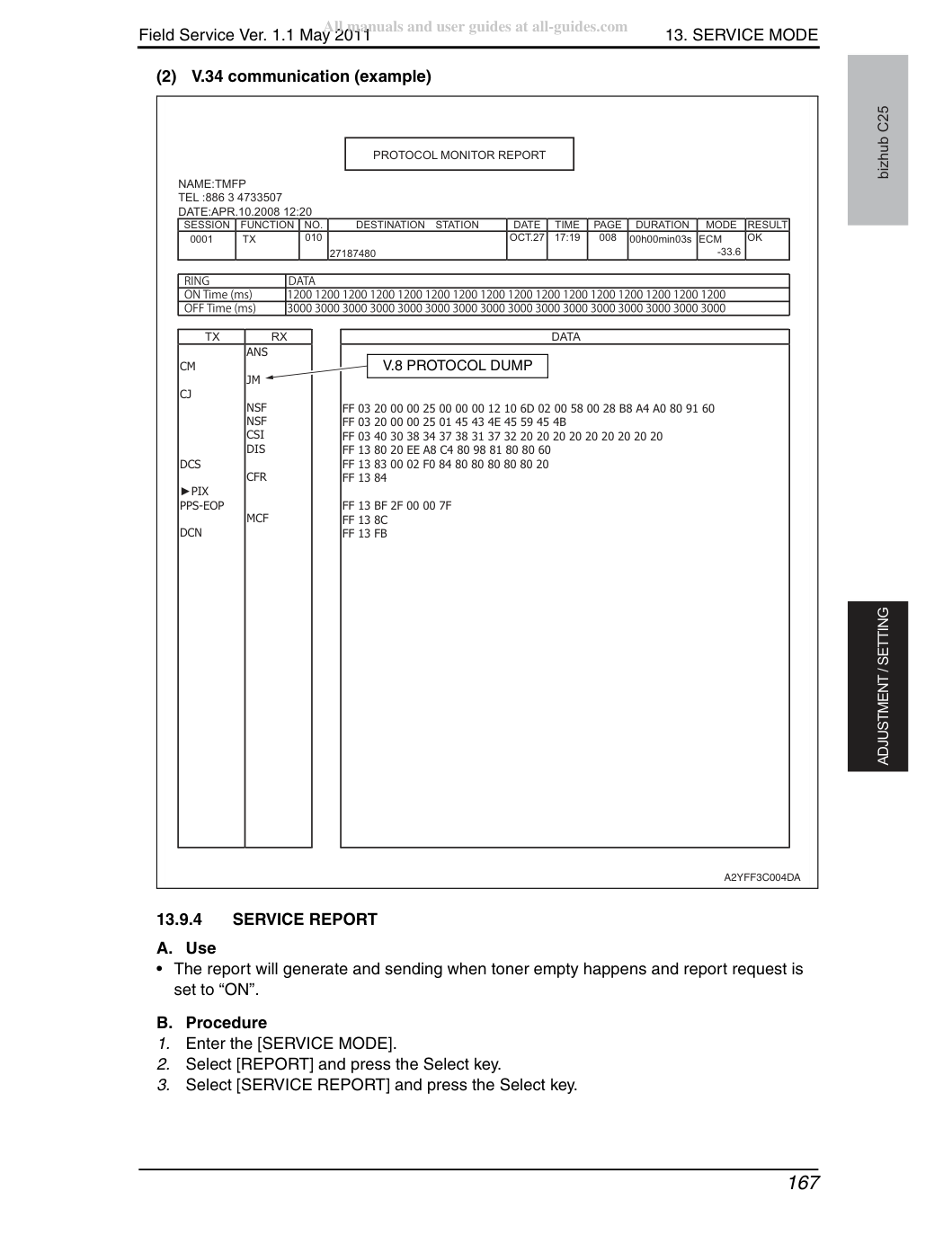

• Отчет будет сгенерирован и отправлен при срабатывании датчика пустого тонера и установке запроса отчета на "ON".
Выберите [REPORT] и нажмите клавишу Select.
Выберите [SERVICE REPORT] и нажмите клавишу Select.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Использовать для отображения или изменения текущего номера администратора.
Выберите [ADMIN. REGISTRATION] и нажмите клавишу Select.
Убедитесь, что отображается текущий номер ADMIN. и нажмите клавишу [Back].
Введите новый номер ADMIN. с клавиатуры и нажмите клавишу Select.
• Режим, который могут использовать только пользователи уровня администратора.
Выберите [ADMIN. REGISTRATION] и нажмите клавишу Select.
Убедитесь, что отображается текущий номер FULL - FUNC. и нажмите клавишу [Back].
Введите новый номер FULL - FUNC. с клавиатуры и нажмите клавишу Select.
• Фиксированные коэффициенты масштабирования можно изменить.
Выберите [FIXED ZOOM CHANGE] и нажмите клавишу Select.
Выберите коэффициент фиксированного масштабирования, который требуется изменить, и нажмите клавишу Select.
Используйте 10-клавишную панель для ввода требуемого фиксированного коэффициента масштабирования.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
bizhub C25 ADJUSTMENT / SETTING 13.12 FACTORY TEST • Этот тест предназначен только для заводской наладки и НЕ должен использоваться.
• Следующие элементы очищены (инициализированы).
Режим меню (За исключением [ADMIN. MANAGEMENT][USER SETTING][DATE&TIME], которые сохраняют значение установки):
Только [USER SERVICE MODE] режима пользовательского обслуживания: Установка по умолчанию.
Только [TX/RX Result] режима отображения: Очистить.
Только [SERVICE'S CHOICE] и [SOFT SWITCH] режима Service: Установка по умолчанию.
• Перед выполнением [SRAM CLEAR] обязательно запишите значения установок, которые будут инициализированы через [SRAM CLEAR].
• Для записи значений параметров рекомендуется напечатать отчёты и списки.
• Некоторые значения параметров не включены ни в один из этих отчётов или списков. Обязательно запиши их отдельно.
• После выполнения [SRAM CLEAR] повторно введи необходимые данные на основе записанных значений параметров.
• Следующие элементы очищены (инициализированы).
Только [SERVICE'S CHOICE] и [FIXED ZOOM CHANGE] режима Service: Установка по умолчанию.
• Перед выполнением [MEMORY CLEAR] обязательно запишите значения установок, которые будут инициализированы через [MEMORY CLEAR].
• Для записи значений параметров рекомендуется напечатать отчёты и списки.
• Некоторые значения параметров не включены ни в один из этих отчётов или списков. Обязательно запиши их отдельно.
• После выполнения [MEMORY CLEAR] повторно введи необходимые данные на основе записанных значений параметров.
• Этот тест предназначен только для заводской регулировки и НЕ должен использоваться.
• Этот тест предназначен только для заводской регулировки и НЕ должен использоваться.
• Этот тест предназначен только для заводской регулировки и НЕ должен использоваться.
• Этот тест предназначен только для заводской регулировки и НЕ должен использоваться.
• Для проверки громкости динамика.
• Для проверки работы дисплея и всех индикаторов и кнопок.
• Когда тест панельного зуммера завершён, нажми клавишу reset панели дважды.
• Для тестирования чтения и записи памяти.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Для проверки информации об обслуживании.
• Элементы, которые могут быть проверены, следующие.
[Счётчик (всего)]: Значение счётчика для каждого цвета.
[Покрытие (всего)]: Процент покрытия для каждого цвета [Счётчик замен (всего)]: Количество замен IU, TC, ремня переноса, ролика переноса и термоузла.
[Информация об узле формирования]: Информация о печатном узле.
[Информация о картридже тонера]: Информация о картридже тонера.
Вызови режим обслуживания на дисплей.
Выбери [PS/PCL] [PRINT MENU] [MAINTENANCE INFO] и нажми клавишу Select.
Выбери [PRINT] и нажми клавишу Select.
Как читать информацию об осторожности в процессе • Преобразуй числовое значение шестнадцатеричного числа, напечатанного в "PROCESS CAUTION INFORMATION" в [Maintenance Information], в двоичное число, сравни с распределением каждого BIT, и подтверди статус осторожности.
пр. Когда информация о предупреждении процесса отображается как 0x0020.
Конвертируйте четыре последних цифры «0020» из 0x0020 в двоичное число (14 цифр).
В этом случае BIT No. "5" соответствует "1". Из "PROCESS CAUTION INFORMATION" можно обнаружить неисправность датчика IDC (спереди).
13. РЕЖИМ ОБСЛУЖИВАНИЯ
Шестнадцатеричное число (четыре цифры) преобразуется в каждой цифре на основе следующей таблицы.
Сравни преобразованное численное значение четырех цифр, затем исключи две начальные цифры и считай это двоичным числом из 14 цифр.
• Значения выхода датчика IDC выходят за пределы установленного диапазона.
• Открытие/закрытие правой дверцы или передней крышки, включение/выключение выключателя питания и завершение нормальной стабилизации изображения помимо перечисленного выше.
• Значения выхода датчика IDC выходят за пределы установленного диапазона.
• Открытие/закрытие правой дверцы или передней крышки, включение/выключение выключателя питания и завершение нормальной стабилизации изображения помимо перечисленного выше.
• Количество точек, обнаруженных в направлении основного сканирования, больше или меньше установленного значения при коррекции регистрации в направлении основного сканирования.
• Количество точек, обнаруженных в направлении подачи, больше или меньше заданного значения во время коррекции регистрации в направлении подачи.
• Открытие/закрытие правой дверцы или передней крышки, включение/выключение выключателя питания и завершение нормальной стабилизации изображения помимо перечисленного выше.
• Величина смещения цвета превышает установленный диапазон при коррекции регистрации в направлении основного сканирования.
• Величина смещения цвета превышает заданный диапазон во время коррекции регистрации в направлении Sub Scan.
• Открытие/закрытие правой дверцы или передней крышки, включение/выключение выключателя питания и завершение нормальной стабилизации изображения помимо перечисленного выше.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Для проверки возникших замятий/неполадок и истории замены расходных материалов.
• Элементы, которые могут быть проверены, следующие.
[Ошибка замятия бумаги]: Количество замятий и их история.
[Критическая ошибка двигателя]: История неисправностей, требующих обращения в сервис.
[Термоузел]: История замен термоузла.
[Ремень переноса]: История замен ремня переноса.
[Второй ролик переноса]: История замен ролика переноса.
[Картридж тонера]: История замен картриджа тонера.
[Узел формирования]: История замен печатного узла.
[Счётчик неисправностей]: Подсчёт неисправностей для каждого раздела.
Вызови режим обслуживания на дисплей.
Выбери [PS / PCL] [PRINT MENU] [EVENT LOG] и нажми клавишу Select.
Выберите [PRINT] и нажмите клавишу Select.
• См. прилагаемую таблицу ниже для получения подробной информации.
Вызови режим обслуживания на дисплей.
Выбери [PS/PCL] [PRINT MENU] [ELEMENT PAGE] и нажми клавишу Select.
Выбери [PRINT] и нажми клавишу Select.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
bizhub C25 РЕГУЛИРОВКА / НАСТРОЙКА Данные элементов двигателя Информация об элементе данных Название элемента данных Описание ВНУТРЕННЯЯ ВЛАЖНОСТЬ • Отображает внутреннюю влажность (с шагом 1%).
• Отображает температуру внутри (с шагом 1 ºC).
• Отображает температуру PH (с шагом 1 ºC).
• Отображает состояние входных портов датчиков и переключателей в шестнадцатеричной системе.
• Используется для диагностики при возникновении неполадок/замятий.
Для распределения битов для SENSOR INFORMATION 1-3 см. прилагаемую таблицу «Список информации датчиков». SENSOR INFORMATION2 SENSOR INFORMATION3 SENSOR INFORMATION4 SENSOR INFORMATION5 FUSER HEATER1 ТЕМПЕРАТУРА • Отображает последнюю температуру в центре нагревного ролика (с шагом 1°C).
FUSER HEATER2 TEMPERATURE • Отображает последнюю температуру на краях нагревательного валика (с шагом 1ºC).
• Диапазон выхода: 0В до 9,99В (с шагом 0,01В) IDC SENSOR1 P ДАТЧИК УРОВНЯ ТОНЕРА C • Отображает количество раз, когда датчик уровня тонера обнаружил пустое состояние за один цикл перемешивания проявителя.
• Диапазон вывода: 0 to 200 (с шагом один раз) TONER LEVEL SENSOR M TONER LEVEL SENSOR Y TONER LEVEL SENSOR K VDC VOLT C • Отображает напряжение Vdc каждого цвета тонера.
• Диапазон вывода: -1000V to 255V (с шагом 1V) VDC VOLT M VDC VOLT Y VDC VOLT K VPP VOLT C • Отображает напряжение Vpp каждого цвета тонера.
• Диапазон вывода: 700V to 2000V (с шагом 1V) VPP VOLT M VPP VOLT Y VPP VOLT K VPP VOLT LIMIT C • Отображает предельное значение напряжения Vpp каждого цвета тонера.
• Диапазон вывода: 700V to 2000V (с шагом 1V) VPP VOLT LIMIT M VPP VOLT LIMIT Y VPP VOLT LIMIT K DUTY C • Отображает коэффициент заполнения каждого цвета тонера.
• Диапазон вывода: 0% to 100.0% (с шагом 0.1%) DUTY M DUTY Y DUTY K IDC BASE REFLECTION1 • Отображает значение регулировки интенсивности IDC.
• Диапазон выхода: 0–1023 (с шагом 1) TRANS CURRENT2 • Отображает последнее значение выхода второго переноса изображения.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Для проверки неравномерности плотности и шага растра.
Вызови режим обслуживания на дисплей.
Выбери [PS / PCL] [PRINT MENU] [HALFTONE 64] и нажми клавишу Select.
Выбери нужный цвет клавишами вверх/вниз и нажми клавишу Select.
Выбери [PRINT] и нажми клавишу Select.
• Для проверки неравномерности плотности и шага растра.
Вызови режим обслуживания на дисплей.
Выбери [PS / PCL] [PRINT MENU] [HALFTONE 128] и нажми клавишу Select.
Выбери нужный цвет клавишами вверх/вниз и нажми клавишу Select.
Выбери [PRINT] и нажми клавишу Select.
• Для проверки неравномерности плотности и шага растра.
Вызови режим обслуживания на дисплей.
Выбери [PS / PCL] [PRINT MENU] [HALFTONE 256] и нажми клавишу Select.
Выбери нужный цвет клавишами вверх/вниз и нажми клавишу Select.
Выбери [PRINT] и нажми клавишу Select.
• Для проверки воспроизведения градации.
Вызови режим обслуживания на дисплей.
Выбери [PS / PCL] [PRINT MENU] [GRADATION] и нажми клавишу Select.
Выбери [PRINT] и нажми клавишу Select.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Для тонкой регулировки плотности печатных изображений каждого цвета для толстой бумаги.
• Для изменения плотности печатного изображения для каждого цвета на толстой бумаге.
Вызовите Service Mode на дисплей.
Выбери нужный цвет клавишами вверх/вниз и нажми клавишу Select.
Выбери величину коррекции клавишами вверх/вниз и нажми клавишу Select.
Светлый цвет: увеличь значение настройки.
Тёмный цвет: уменьши значение настройки.
• Точно отрегулируй плотность печатного изображения для черной печати.
• Измени плотность печатного изображения черной печати.
Вызовите Service Mode на дисплей.
Выбери величину коррекции клавишами вверх/вниз и нажми клавишу Select.
Если черный цвет светлый, увеличьте значение параметра.
Если черный темный, уменьши значение параметра.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• CS Remote Care позволяет машине и компьютеру в центре CS Remote Care обмениваться данными через сеть для управления машиной.
• CS Remote Care позволяет машине вызвать компьютер в центре при возникновении неисправности. Также позволяет компьютеру в центре связаться с машиной для получения необходимых данных.
• Данные, обрабатываемые CS Remote Care, можно разделить на следующие группы.
a. Данные, показывающие статус использования аппарата, такие как общий счетчик, счетчик PM.
b. Данные, показывающие аномальную ситуацию на машине, например где и как часто возникают ошибки.
НАСТРОЙКА CS REMOTE CARE ПРИМЕЧАНИЕ • Ниже описано, как настроить CS Remote Care из режима обслуживания на панели управления.
Помимо настройки с панели управления, CS Remote Care может быть настроена через PageScope Web Connection.
• Для повторной настройки машины, на которой уже установлена CS Remote Care, перед переустановкой очистите ОЗУ CS Remote Care.
Зарегистрируйте ID устройства в приложении в центре CS Remote Care.
Начальное подключение невозможно, если ID устройства не зарегистрирован.
1. Выбери [SERVICE MODE][PS / PCL][CS REMOTE CARE][RAM CLEAR].
2. Выбери [Yes] и нажми клавишу Select.
1. Выбери [SERVICE MODE][PS / PCL][CS REMOTE CARE][CSRC CLOCK].
2. Выбери [DATE], [TIME] или [TIME ZONE] и нажми клавишу Select.
3. Введи дату, время или часовой пояс и нажми клавишу Select.
1. Выбери [SERVICE MODE][PS / PCL][CS
2. Выбери [DUPLEX] и нажми клавишу Select.
1. Выбери [SERVICE MODE]][PS / PCL][CS
2. Выбери [SIMPLEX] и нажми клавишу Select.
1. Выбери [SERVICE MODE][PS / PCL][CS REMOTE CARE][SERVICE ENGR ID].
2. Введите семизначный ID сервис-инженера и нажмите клавишу Select.
1. Выберите [SERVICE MODE][PS / PCL][CS REMOTE CARE][BASIC SET-
2. Введите пятизначный ID центра CS Remote Care и нажмите клавишу Select.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
bizhub C25 ADJUSTMENT / SETTING *1 Heartbeat — функция загрузки файла Heartbeat на зарегистрированный веб-сервер с указанным интервалом для отчёта об операционном состоянии устройства. Файлы Heartbeat содержат информацию общего счётчика и состояния.
1. Выберите [SERVICE MODE][PS / PCL][CS REMOTE CARE][BASIC SET-
2. Выберите [YES] или [NO] согласно необходимости шифрования и нажмите клавишу Select.
1. Выберите [SERVICE MODE][PS / PCL][CS REMOTE CARE][CSRC SET-
2. В [ENABLE HEATBEAT] установите, включить или выключить связь Heart Beat. (По умолчанию:
3. Выберите [INTERVAL] и введите интервал передачи Heart Beat (1–256 минут, По умолчанию: 30
4. В [ENABLE FIXED TIME] установите, включить или выключить передачу Heartbeat в фиксированное время.
5. Выберите [FIXED TIME] и введите интервал передачи Heartbeat (1–256 минут, По умолчанию:
1. Выберите [SERVICE MODE][PS/PCL][CS
2. В [ENABLE TRANS.] установите, включить или выключить
3. Выберите [INTERVAL], [TIME], [DAY OF THE
WEEK] или [DATE] и установите расписание периодической передачи.
1. Выбери [SERVICE MODE][PS / PCL][CS
2. Выберите элемент отчёта и установите элементы, которые будут
1. Выберите [SERVICE MODE][PS / PCL][CS REMOTE CARE][BASIC SETTING][WEB
2. Введите имя сервера центра CS Remote Care и нажмите клавишу Select.
3. Выберите [SERVICE MODE][PS / PCL][CS REMOTE CARE][WEBDAV SETTING] и
выполните настройку связи с сервером согласно сетевой среде.
1. Выберите [SERVICE MODE][PS /PCL][CS REMOTE CARE][CSRC SET-
TING][SWITCHES SETTING] и установите, включить или выключить каждую функцию.
1. Выберите [SERVICE MODE][PS /PCL][CS REMOTE CARE][SUBSCRIBE].
2. Выберите [YES] и нажмите клавишу Select для запуска начальной передачи.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Зарегистрируйте ID сервис-инженера.
• Используйте при регистрации и изменении ID сервис-инженера.
• Введите 7-значный код, используя программную клавиатуру.
• Не отображается, если машина зарегистрирована в центре CS Remote Care.
• Информация отправлена в центр CS Remote Care для регистрации машины.
Нажмите клавишу Select для запуска начальной передачи.
• Запустите техническое обслуживание с использованием CS Remote Care.
• Не отображается в следующих случаях.
Машина не зарегистрирована в центре.
ID сервис-инженера не зарегистрирован.
Техническое обслуживание уже выполнено.
Выберите [YES] и нажмите клавишу Select для запуска обслуживания.
• Завершите техническое обслуживание, предоставленное CS Remote Care.
• Не отображается в следующих случаях.
Машина не зарегистрирована в центре.
ID сервис-инженера не зарегистрирован.
Техническое обслуживание не предоставляется.
Выберите [YES] и нажмите клавишу Select для завершения обслуживания.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
• Используйте при включении ручной передачи для CS Remote Care.
• Не отображается в следующих случаях.
Машина не зарегистрирована в центре.
Техническое обслуживание уже выполнено.
Выберите [YES] и нажмите клавишу Select для запуска ручной передачи.
• Зарегистрируйте и проверьте Center ID для CS Remote Care.
Введите номер ID с помощью программной клавиатуры.
• Зарегистрируйте и проверьте Web Server, используемый для связи с CS Remote Care.
Введите адрес сервера или доменное имя с помощью программной клавиатуры.
• Установите, нужно ли включать шифрование для связи с CS Remote Care.
Выберите [YES] или [NO] и нажмите клавишу Select.
• Установите метод связи для CS Remote Care.
Выберите [SIMPLEX] или [DUPLEX] и нажмите клавишу Select.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
Выберите [YES] или [NO] и нажмите клавишу Select.
• Установите адрес прокси-сервера.
Введите адрес сервера или доменное имя с помощью программной клавиатуры.
• Установите номер порта прокси-сервера.
Введите номер порта с помощью программной клавиатуры.
• Установите имя пользователя прокси-сервера.
Введите имя пользователя с помощью программной клавиатуры.
• Установите пароль прокси-сервера.
Введите пароль с помощью программной клавиатуры.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
bizhub C25 ADJUSTMENT / SETTING 13.15.17 WEBDAV SETTINGS - ENABLE SSL A. Use • Устанавливает, включить или выключить SSL для связи с CS Remote Care.
Выберите [YES] или [NO] и нажмите клавишу Select.
• Устанавливает, использовать или не использовать аутентификацию WEBDAV сервера для связи с CS Remote Care.
Выберите [YES] или [NO] и нажмите клавишу Select.
• Устанавливает имя пользователя для доступа к WEBDAV серверу.
Введите имя пользователя с помощью программной клавиатуры.
• Устанавливает пароль для доступа к WEBDAV серверу.
Введите пароль с помощью программной клавиатуры.
• Установите время для временной метки, используемой в отчётах, предоставленных CS Remote Care.
• Не отображается в следующих случаях.
Машина зарегистрирована в центре, но техническое обслуживание не предоставляется.
Выберите [DATE], [TIME] или [TIME ZONE].
Введите дату, время или часовой пояс и нажмите клавишу Select.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
bizhub C25 13.15.22 CSRC SETTINGS A. Use • Не отображается в следующих случаях.
Машина не зарегистрирована в центре.
ID сервис-инженера не зарегистрирован.
Техническое обслуживание не предоставляется.
• Для настройки параметров Heartbeat.
• Heartbeat — функция, загружающая файл Heartbeat на зарегистрированный веб-сервер через указанный интервал для отчёта об операционном статусе устройства. Файлы Heartbeat содержат информацию счётчика и статуса.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
bizhub C25 ADJUSTMENT / SETTING 13.15.24 SWITCHES SETTINGS A. Use • Для изменения параметров CS Remote Care.
• Доступные для настройки элементы указаны далее.
• Установи график периодической передачи на центр.
• Выберите интервал уведомления из [DAILY], [WEEKLY] или [MONTHLY].
При выборе [DAILY] для интервала уведомления установите [TIME].
При выборе [WEEKLY] для интервала уведомления установите [TIME] и [DAY OF THE WEEK].
При выборе [MONTHLY] установите [TIME] и [DATE].
• Установи график передачи на фиксированную дату на центр.
• Установите дату передачи и время передачи в [FIXED DATE] и [FIXED TIME] соответственно.
• Времена повторной передачи при ошибке http-коммуникации Интервал повтора • Интервал повторной передачи при ошибке http-коммуникации SC ERROR [SC] SPECIFY DATE [A5] PARTS LIFE [TP] WARNING [TT] PARTS RESET [Z1] TONER REP. [TN] WASTE FULL [T0] PAPER JAM THRES.
13. РЕЖИМ ОБСЛУЖИВАНИЯ
bizhub C25 13.15.27 REPORT SETTING A. Использование • Выберите элементы данных отчета, которые будут отправлены в центр.
• Доступные для настройки элементы данных отчёта указаны далее.
• Для сброса всех данных настроек CS Remote Care на значения по умолчанию.
• Используется для установки CS Remote Care.
• Если RAM clear выбран во время передачи, обработка RAM clear будет выполнена по завершении передачи независимо от результата.
