Konica Minolta bizhub C25 — Прочие работы по техническому обслуживанию

← Konica Minolta bizhub C25 — все главы инструкции

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Элементы, которые запрещено разбирать и регулировать A. Винты с блокировкой краски ПРИМЕЧАНИЕ • Для предотвращения ослабления винтов на них нанесен фиксатор резьбы синего или зеленого цвета.

• Фиксатор винтов нанесен на винты, которые могут ослабиться из-за вибраций и нагрузок, создаваемых при использовании машины, или вибраций при транспортировке.

• Если винты с покрытием фиксатором ослабнут или будут удалены, обязательно нанесите фиксатор винтов после затягивания винтов.

• Винты, которые сложно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.

• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.

C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.

Снятие печатных плат (PWBs) ОСТОРОЖНО • Для предотвращения поражения электрическим током после выключения выключателя питания не касайтесь источника постоянного тока в течение 9 минут.

• При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами (PWBs)" и следуйте соответствующим процедурам снятия.

• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.

• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.

Меры предосторожности при разборке • При доступе к труднодоступным или узким местам будь осторожен с острыми кромками и заусенцами рамы и деталей.

Они могут травмировать ваши руки или пальцы.

• Если абсолютно необходимо обслуживать машину с открытой дверью или снятыми внешними крышками, всегда следи за движением внутренних деталей.

• При снятии детали, фиксирующей двигатель, шестерню или другую движущуюся часть, разборке узла или переустановке таких деталей и узлов будь осторожен с движущимися частями и не допускай падения деталей или узлов. Во время выполнения работ обеспечь надежную опору для любого тяжелого узла.

Вы можете получить травму от упавшей детали или узла.

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Меры предосторожности при установке или транспортировке • При монтаже опции на машину будь внимателен к движениям коллеги, выполняющего совместную работу.

Коллега может получить травму с прищемленным пальцем или рукой между машиной и опцией.

• При установке опции на машину соблюдайте осторожность относительно зазора между машиной и опцией.

Ты можешь получить травму с прищемленным пальцем или рукой между машиной и опцией.

• Не оставляй машину без присмотра во время транспортировки, установки и проверки. Если необходимо оставить без присмотра, направь выступающие части к стене или предприми иные необходимые меры по снижению риска.

Пользователь может споткнуться о выступ машины или быть поймана кабелем, упав на пол или получить травму.

A. Причина запрета • Лазер работает внутри узла PH. Открытие крышки может привести к попаданию пыли и прерыванию работы лазера. Не снимай винты, которые могут разобрать узел PH.

A. Причина запрета • Внутренние части термоузла и положение ролика термоузла отрегулированы перед отправкой. Не снимай винты, которые могут разобрать термоузел.

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

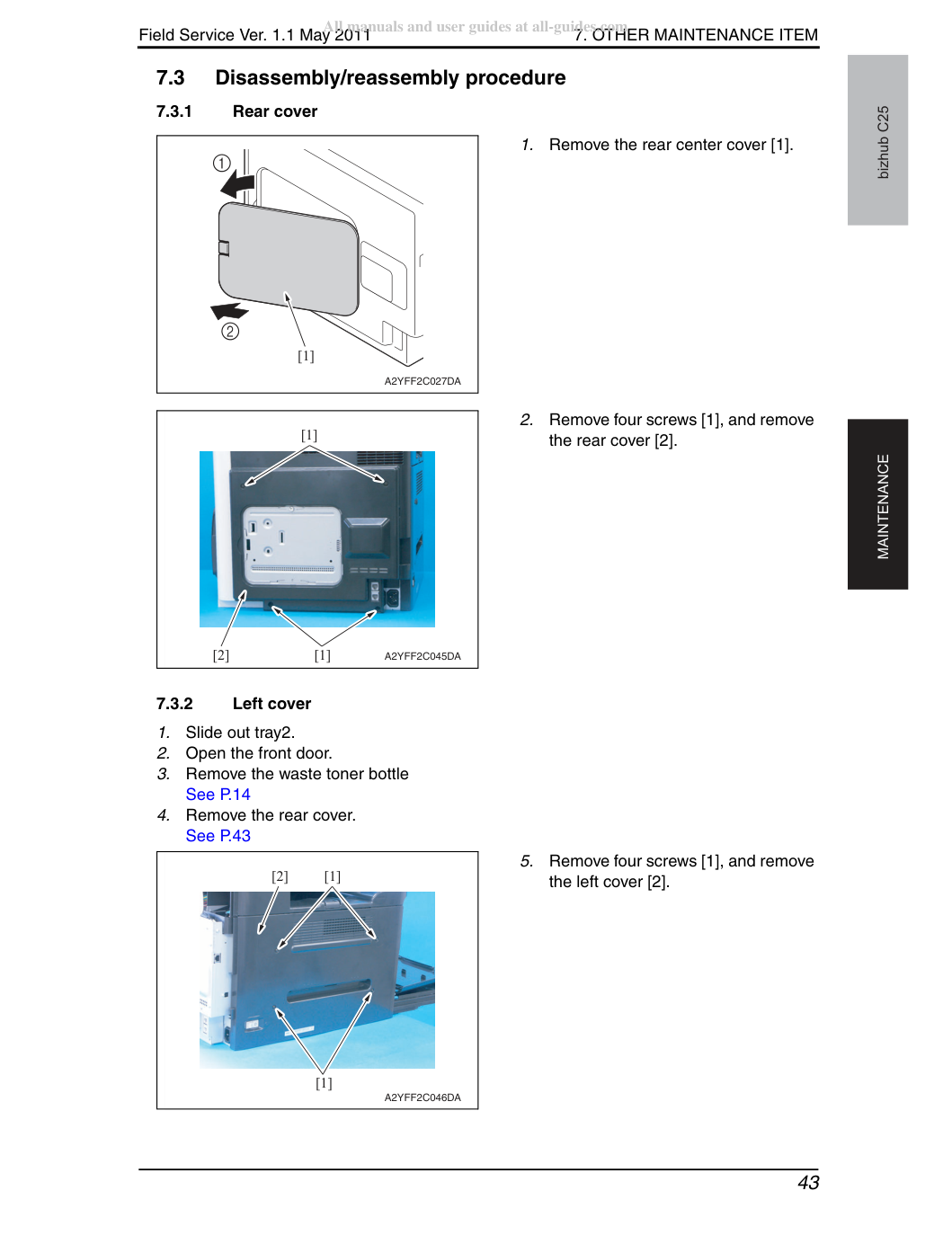

Снимите заднюю центральную крышку [1].

Выверни четыре винта [1] и снимите заднюю крышку [2].

Выверни четыре винта [1] и снимите левую крышку [2].

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

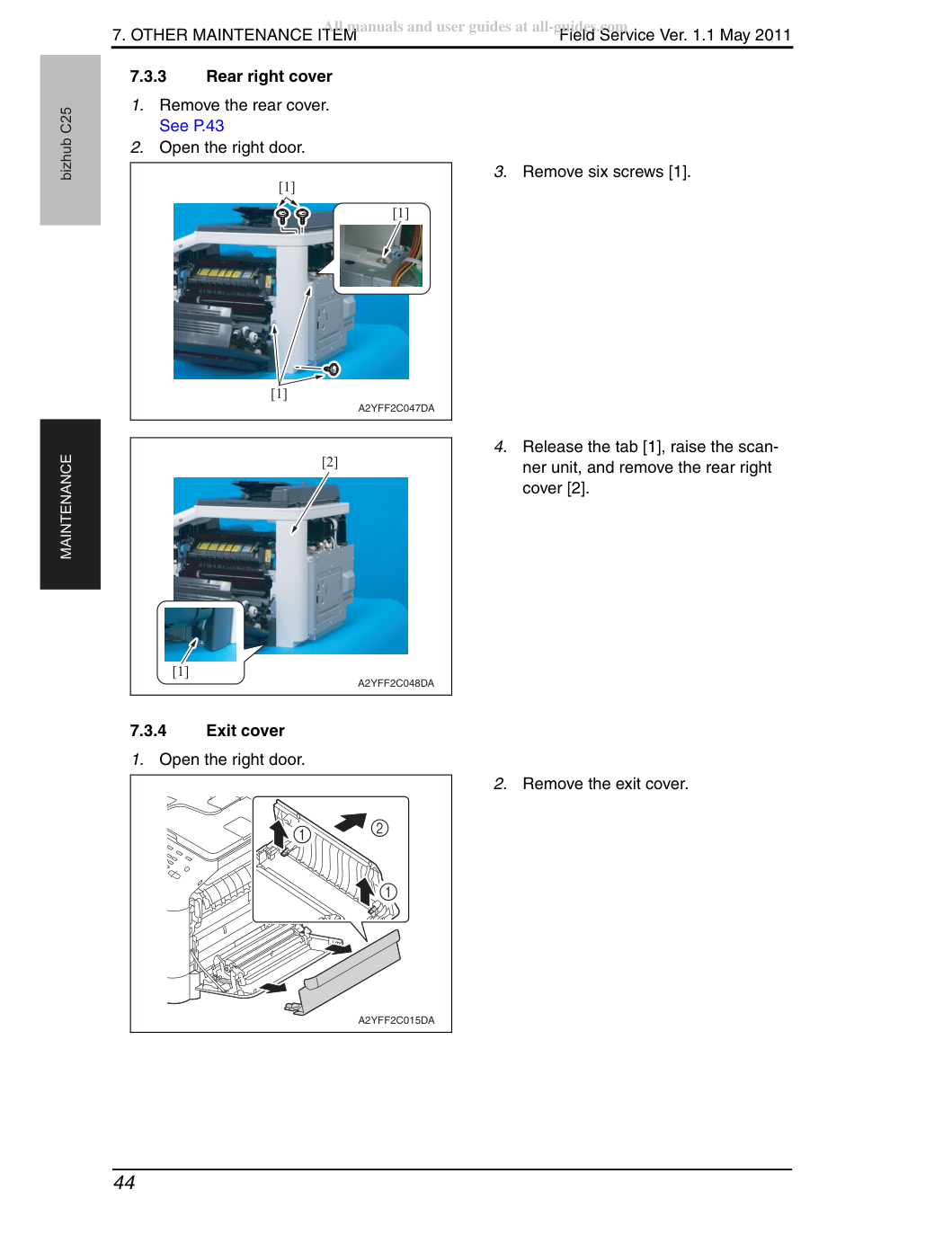

Отпусти фиксатор [1], поднимите узел сканера и снимите заднюю правую крышку [2].

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Извлеките контейнер отработанного тонера.

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

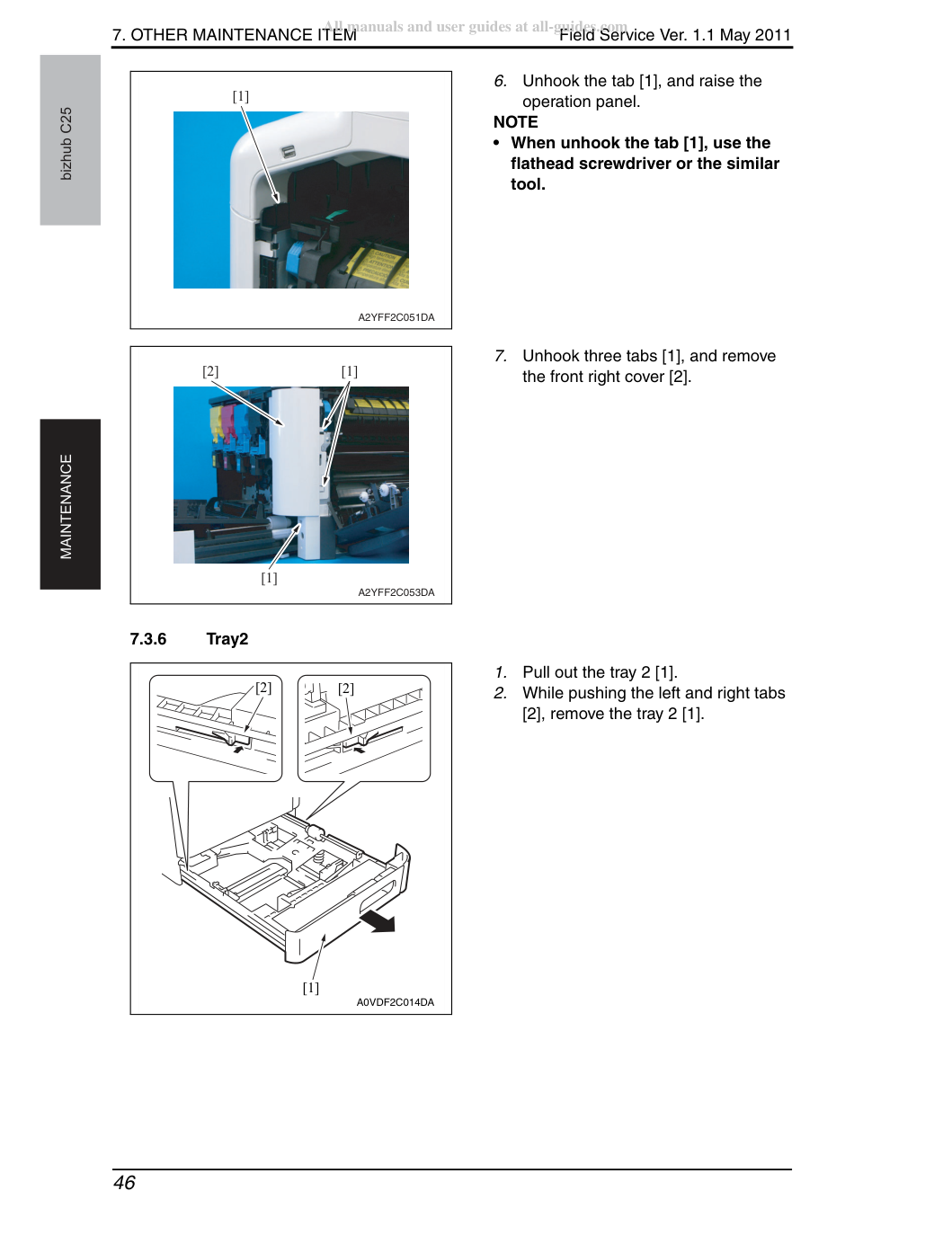

Отсоедини фиксатор [1] и поднимите панель управления.

• При отсоединении фиксатора [1] используй отвертку с плоским лезвием или аналогичный инструмент.

Отсоедини три фиксатора [1] и снимите переднюю правую крышку [2].

Нажимая на левый и правый фиксаторы [2], снимите лоток 2 [1].

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Снимите винт [1] и снимите фиксирующую крышку (fixed cover) [2].

Снимите винт [4] и снимите крышку жгута (harness cover) [5].

Снимите узел подачи [7].

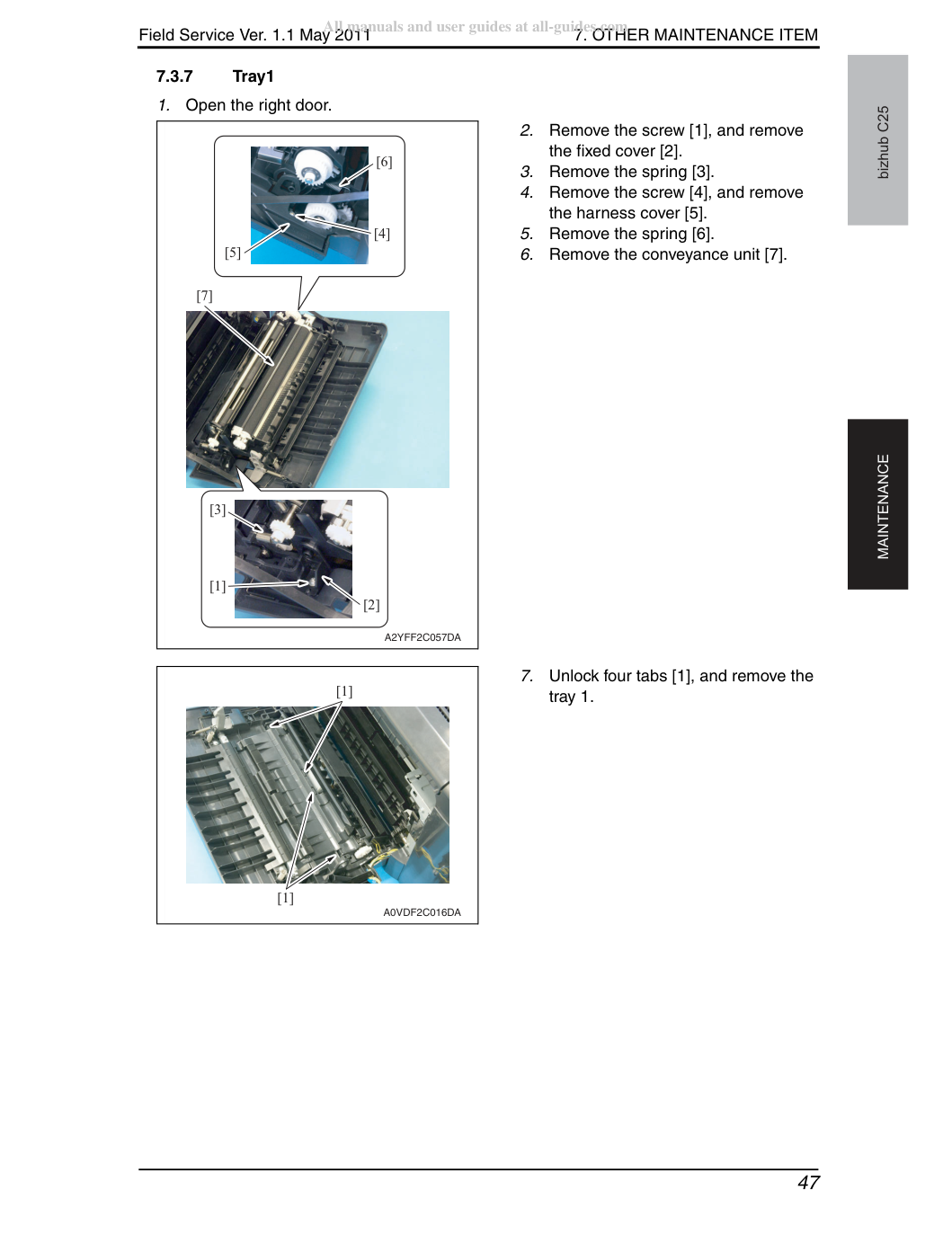

Разблокируйте четыре фиксатора [1] и снимите лоток 1.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

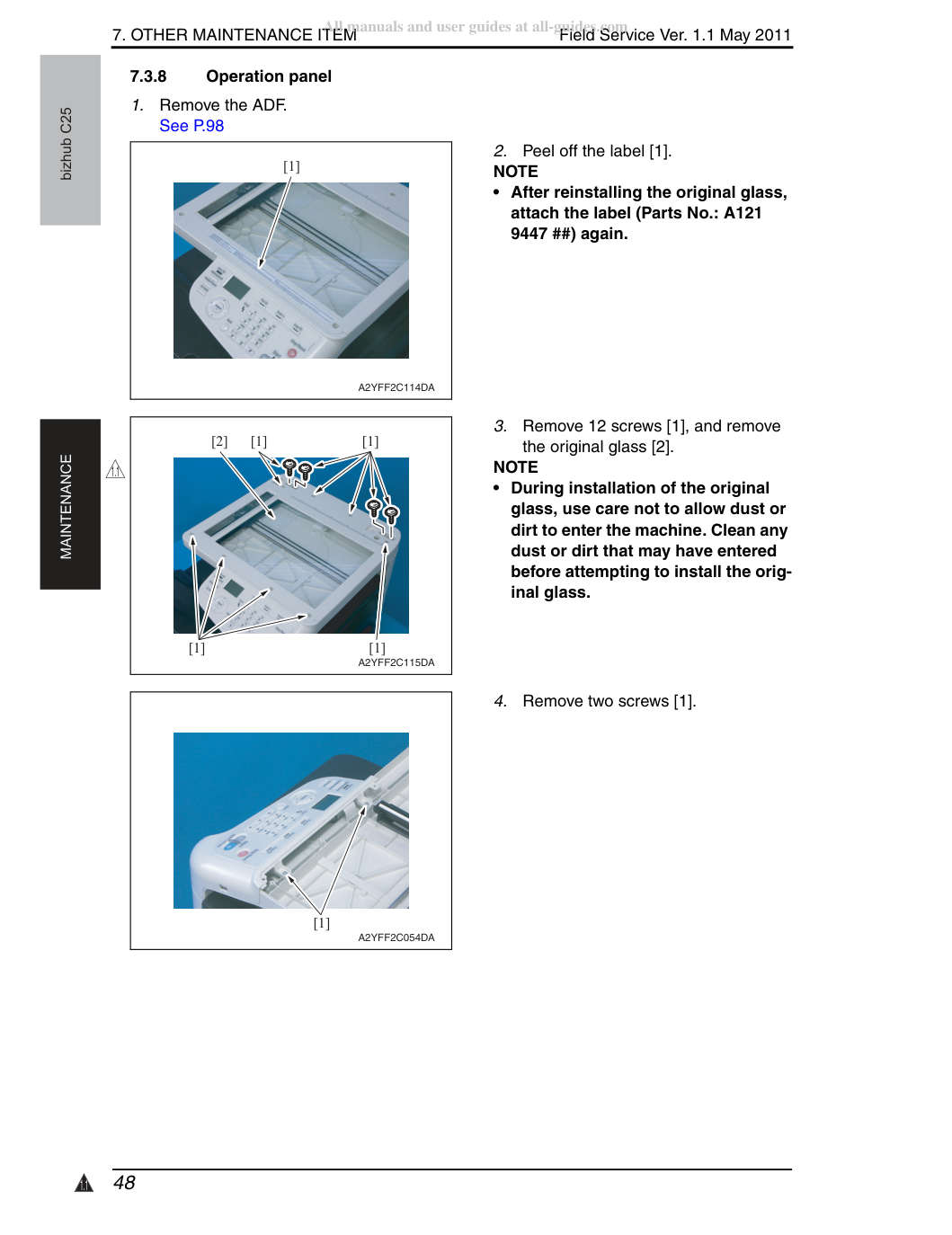

• После переустановки оригинального стекла приклей этикетку (артикул: A121 9447 ##) заново.

Выверни 12 винтов [1] и снимите оригинальное стекло [2].

• При установке оригинального стекла соблюдай осторожность, чтобы в аппарат не попала пыль или грязь. Очисти любую пыль или грязь, которая могла попасть внутрь, прежде чем устанавливать оригинальное стекло.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Отсоедини плоский кабель [1] и снимите панель управления [2].

Для переустановки выполните операции в обратном порядке.

Извлеките контейнер отработанного тонера.

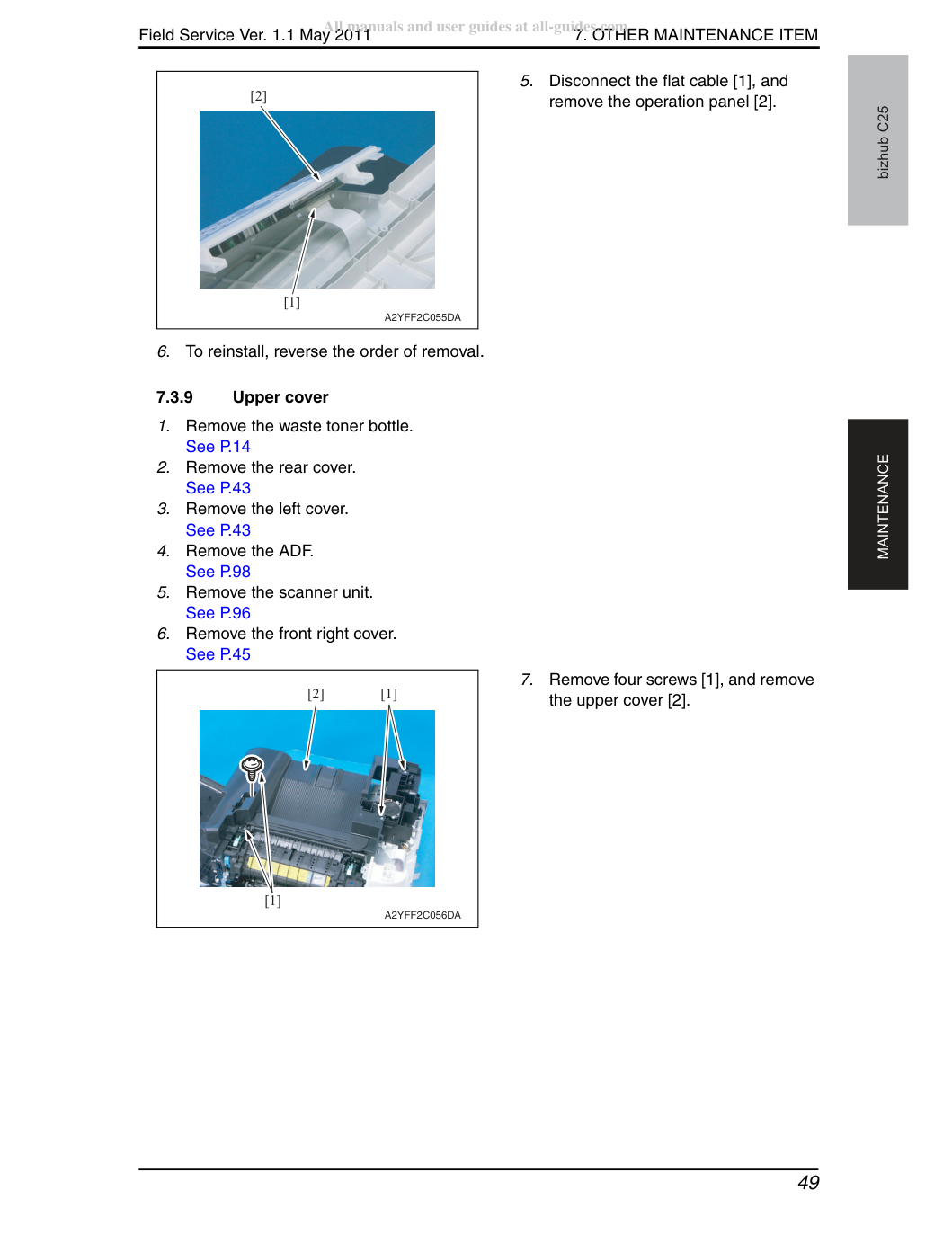

Извлеки четыре винта [1] и снеми верхнюю крышку [2].

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Извлеките контейнер отработанного тонера.

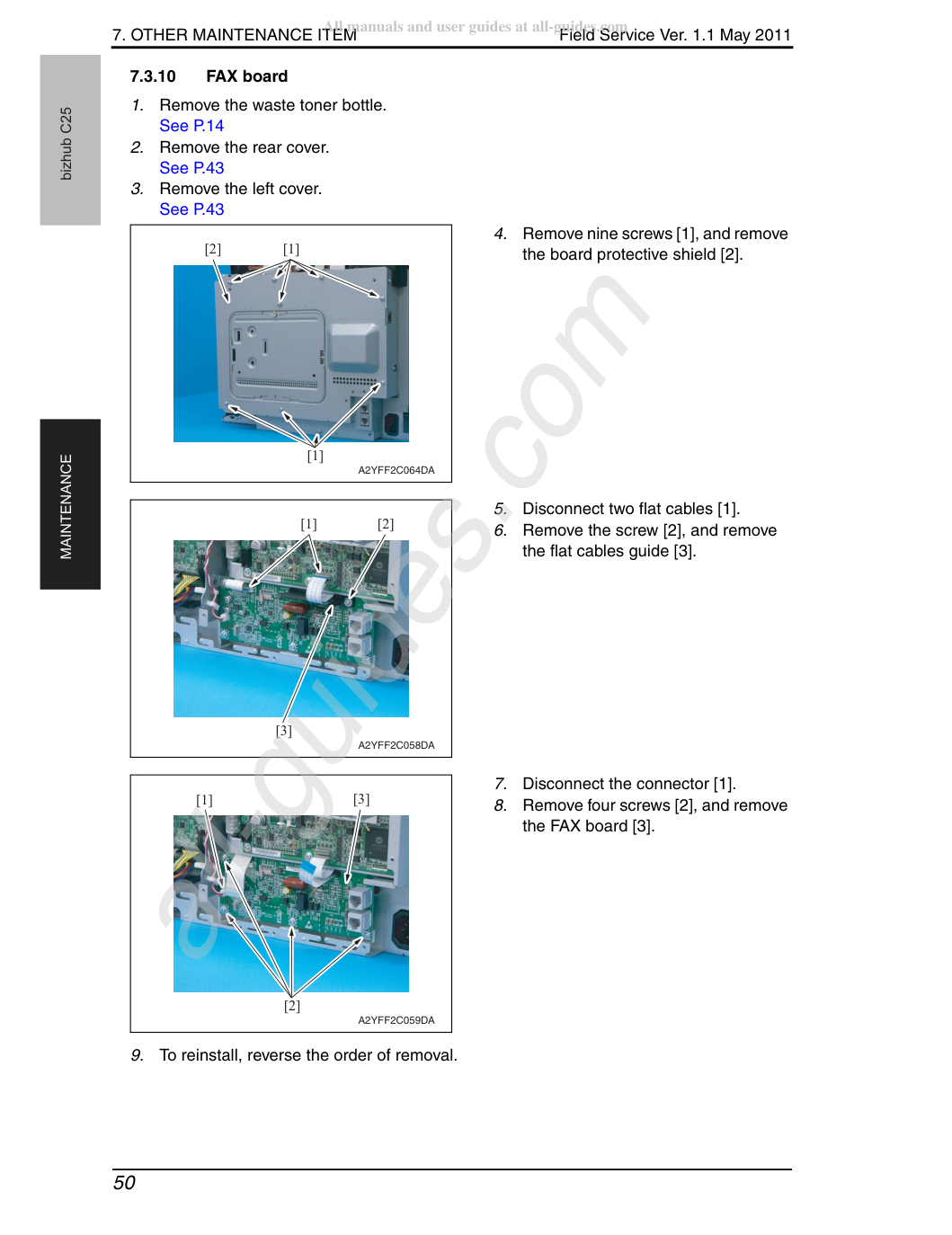

Выверни девять винтов [1] и снимите защитный экран платы [2].

Выверни винт [2] и снимите направляющую плоских кабелей [3].

Выверни четыре винта [2] и снимите FAX плату [3].

Для переустановки выполните операции в обратном порядке.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

• При замене платы МФУ обновите микропрограмму до последней версии.

• При замене платы МФУ на новую обязательно выполните [BK CLEAR].

Извлеките контейнер отработанного тонера.

Выверни девять винтов [1] и снимите защитный экран платы [2].

Выверни семь винтов [1] и снимите кронштейн [2].

Удали резервную батарею [1].

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

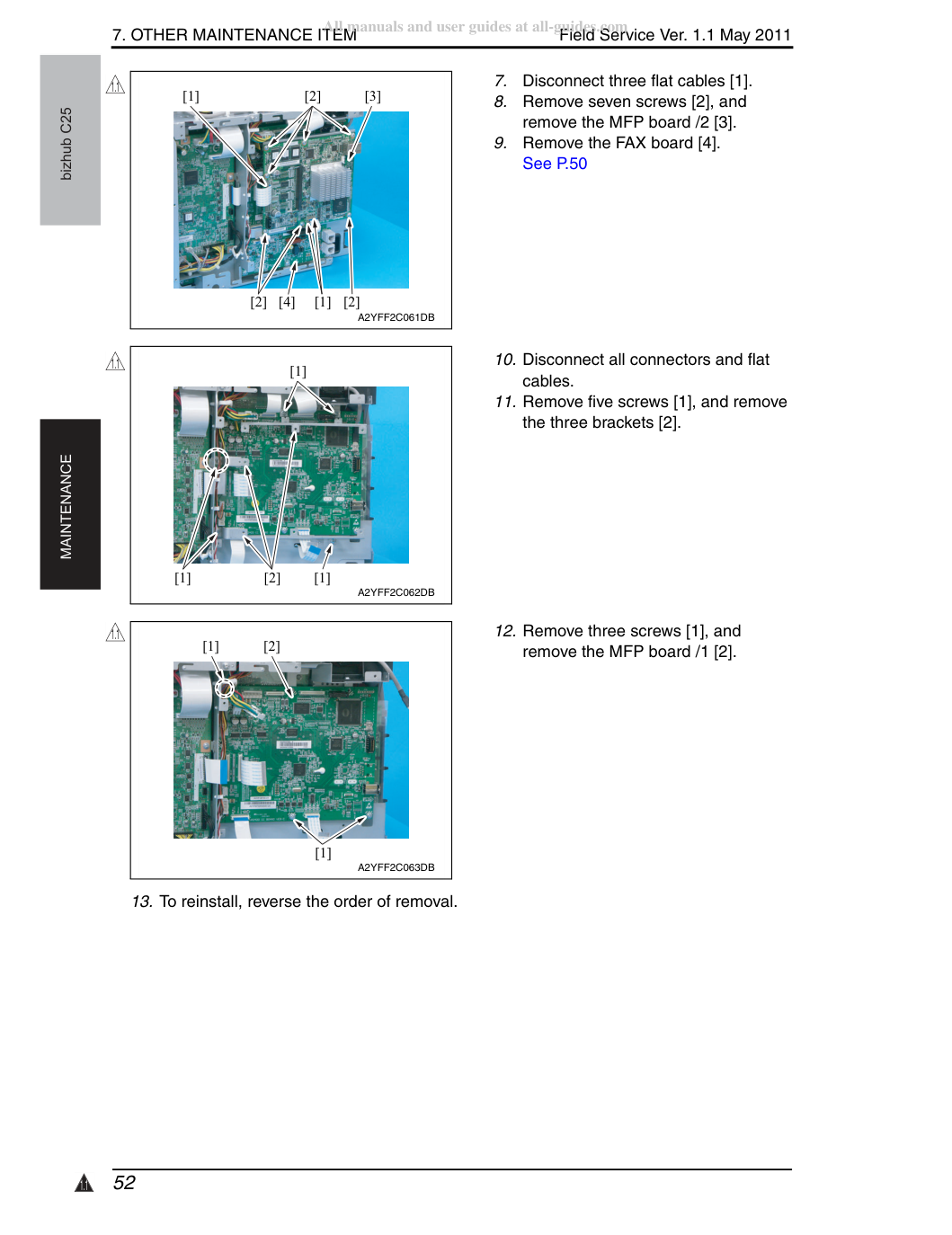

Выверни семь винтов [2] и снимите MFP плату /2 [3].

10. Отсоедини все разъемы и плоские

11. Выверни пять винтов [1] и снимите

12. Выверни три винта [1] и

13. Для переустановки выполните обратный порядок снятия.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

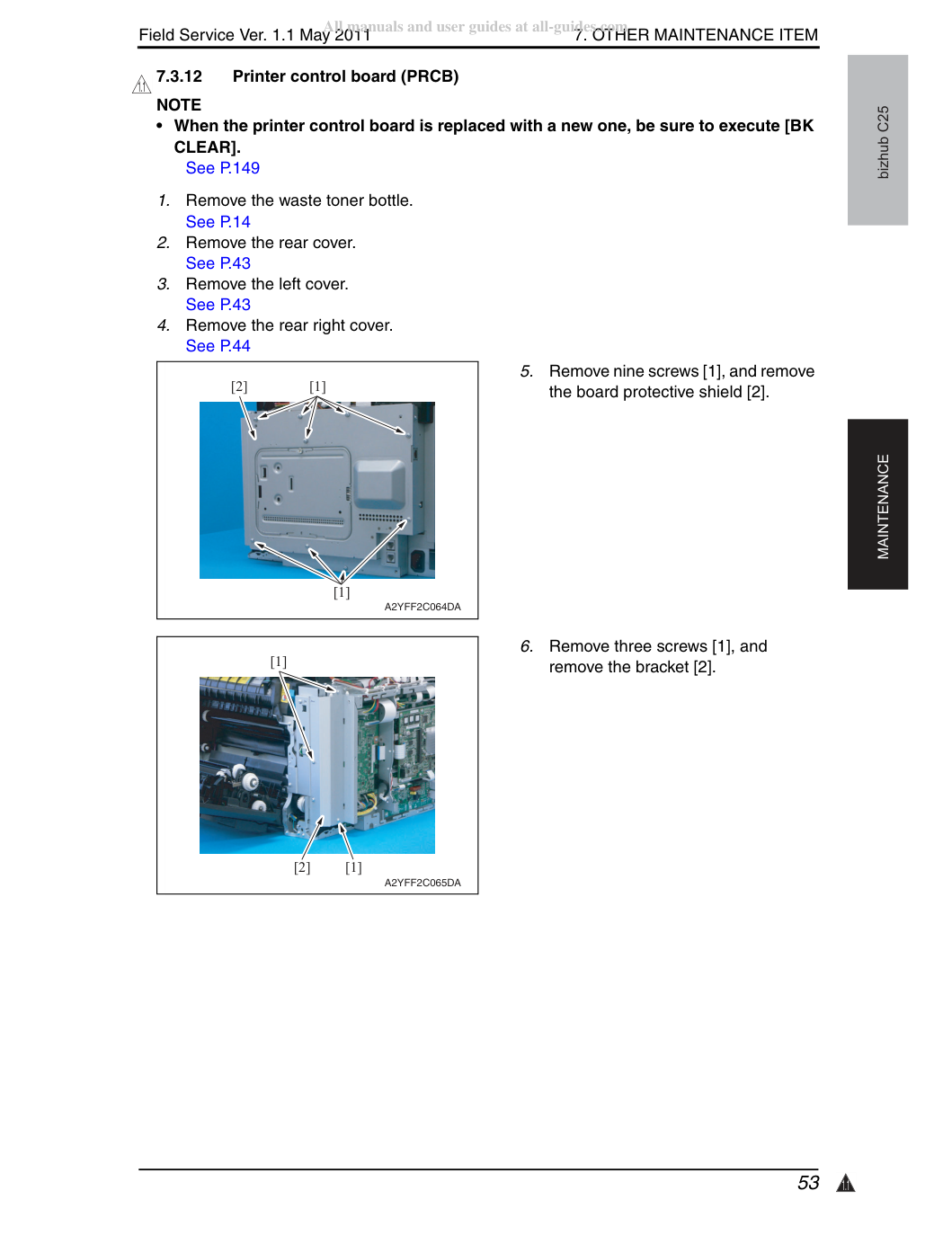

• При замене платы управления принтером новой выполни [BK CLEAR].

Извлеките контейнер отработанного тонера.

Выверни девять винтов [1] и снимите защитный экран платы [2].

Выверни три винта [1] и снимите кронштейн [2].

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

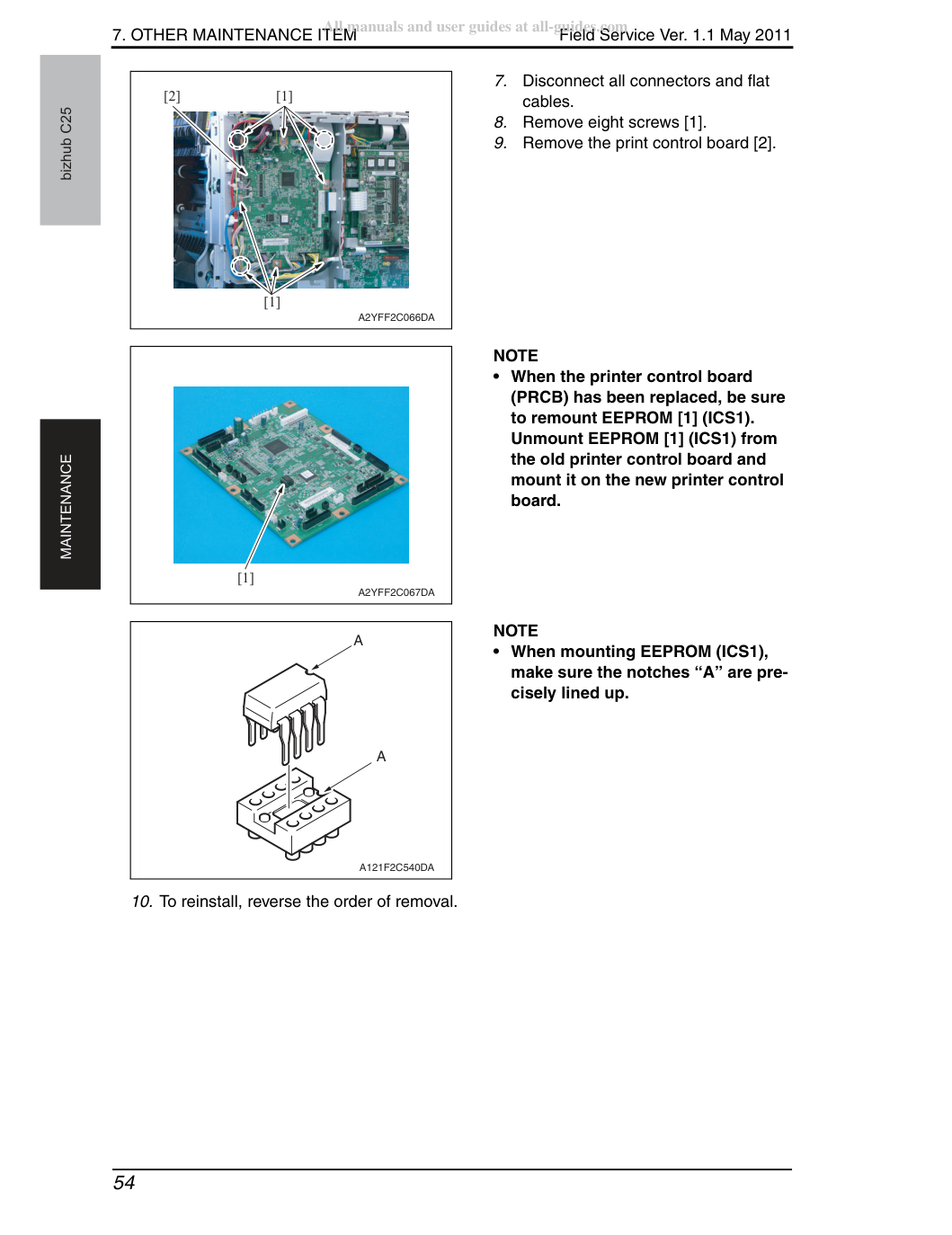

Отсоедините все разъемы и плоские кабели.

Снимите печатную плату управления [2].

• После замены платы управления принтером (PRCB) обязательно переустановите EEPROM [1] (ICS1).

Снимите EEPROM [1] (ICS1) со старой платы управления принтером и установите на новую плату управления принтером.

• При установке EEPROM (ICS1) убедитесь, что выемки «A» точно совпадают.

10. Для переустановки выполните операции в обратном порядке.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Извлеките контейнер отработанного тонера.

10. Снимите винт [2] и снимите

11. Отсоедините два разъема [4].

• Учитывайте, что при отказе блока питания постоянного тока напряжение может долго снижаться даже после выключения выключателя питания.

Во избежание поражения электрическим током после выключения выключателя питания не прикасайтесь к блоку питания постоянного тока в течение 9 минут.

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

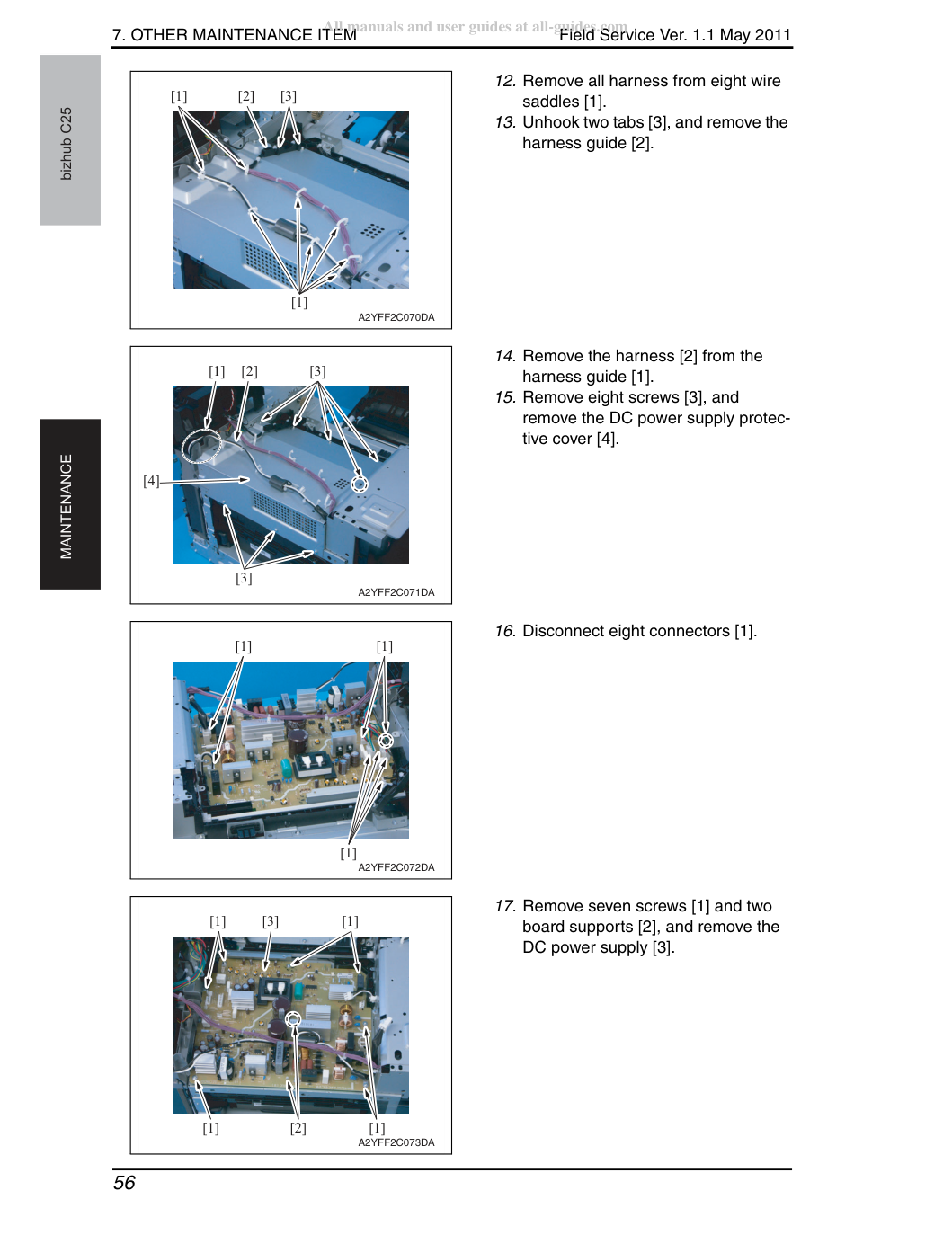

12. Снимите всю проводку с восьми проводов

13. Отогните два язычка [3] и снимите

14. Снимите проводку [2] с

15. Снимите восемь винтов [3] и

снимите защитную крышку блока питания постоянного тока [4].

16. Отсоедините восемь разъемов [1].

17. Снимите семь винтов [1] и два

кронштейна платы [2], и снимите источник питания постоянного тока [3].

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

18. Для переустановки выполнить операции в обратном порядке.

Извлеките контейнер отработанного тонера.

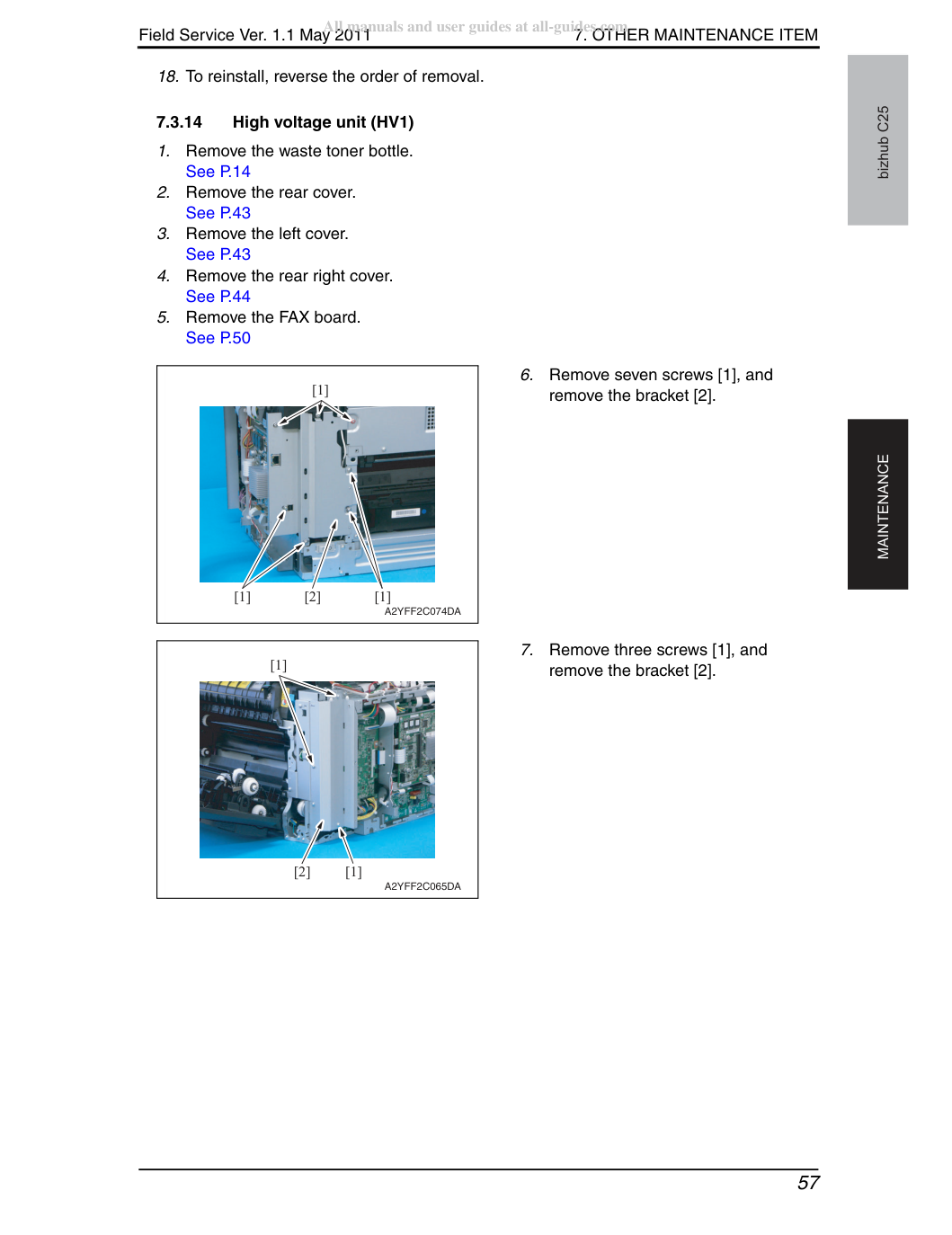

Выверни семь винтов [1] и снимите кронштейн [2].

Выверни три винта [1] и снимите кронштейн [2].

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

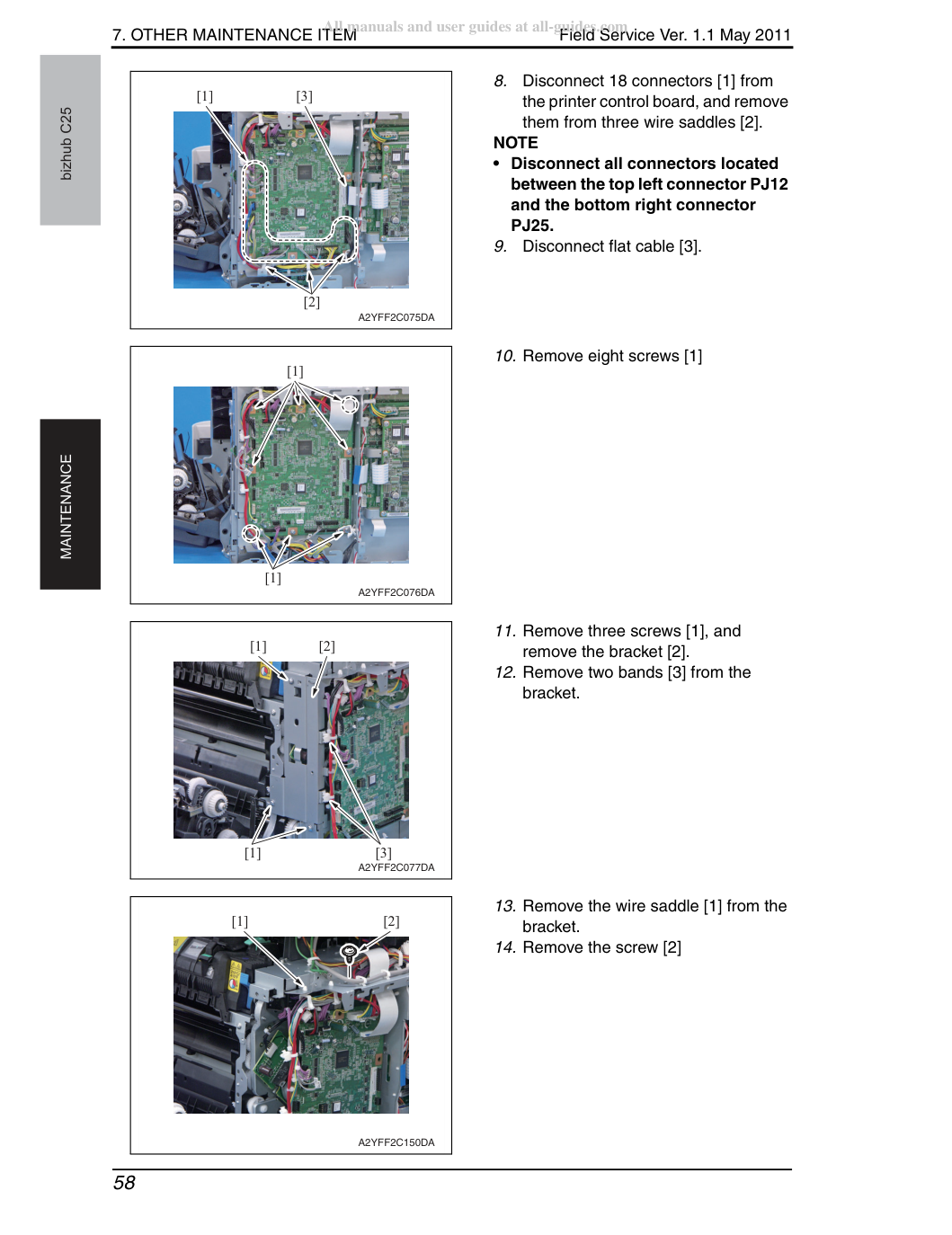

Отсоедините 18 разъемов [1] от платы управления принтером и снимите их с трех кабельных седел [2].

между верхним левым разъемом PJ12 и нижним правым разъемом PJ25.

10. Снимите восемь винтов [1]

11. Снимите три винта [1] и

12. Снимите два хомута [3] с

13. Снимите кабельное седло [1] с

14. Снимите винт [2]

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

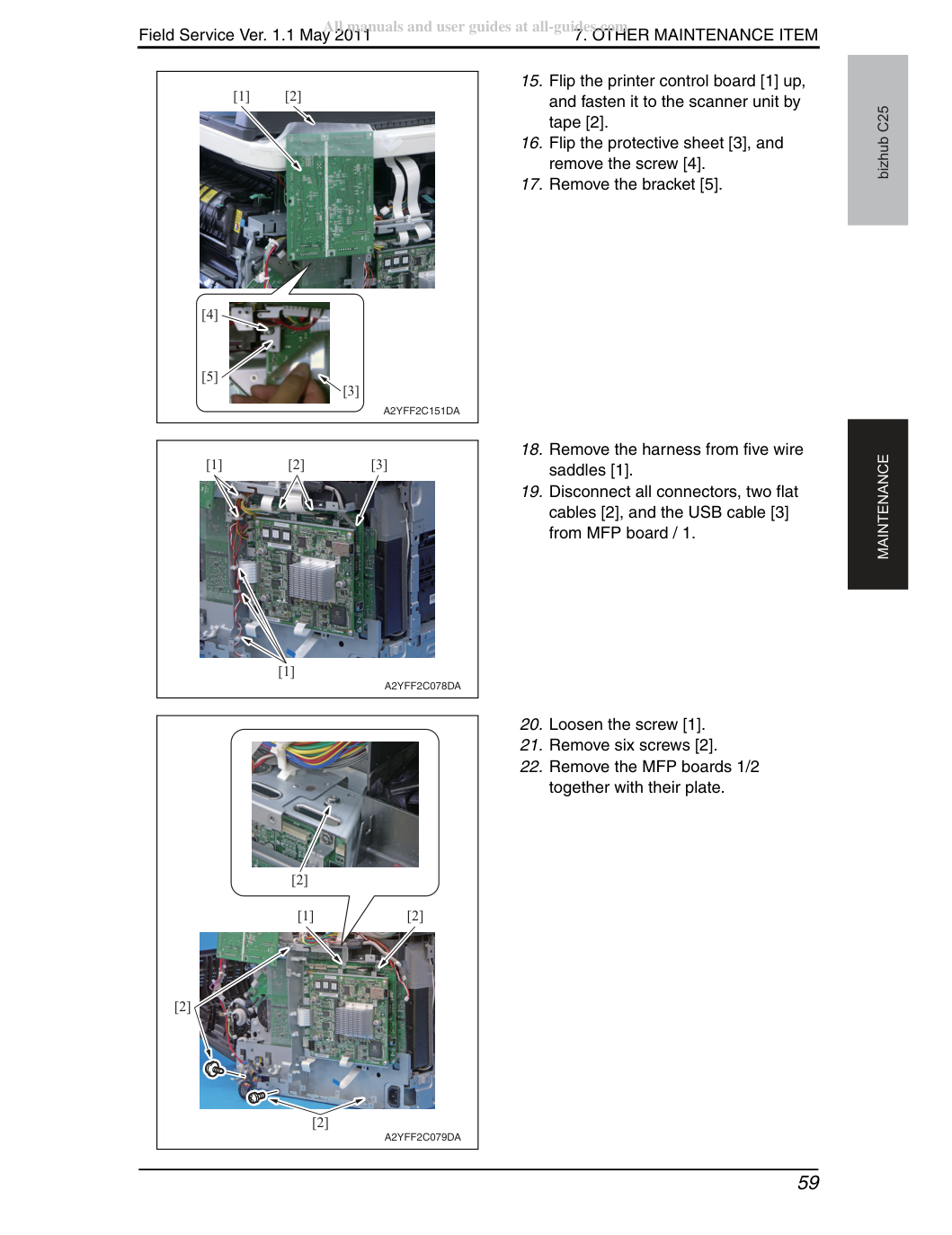

15. Откройте плату управления принтером [1] вверх

и закрепите ее на блоке сканера лентой [2].

16. Откройте защитный лист [3] и

17. Снимите кронштейн [5].

18. Снимите проводку с пяти кабельных

19. Отсоедините все разъемы, два плоских

кабеля [2] и кабель USB [3] от платы MFP / 1.

20. Ослабьте винт [1].

21. Снимите шесть винтов [2].

22. Снимите платы MFP 1/2

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

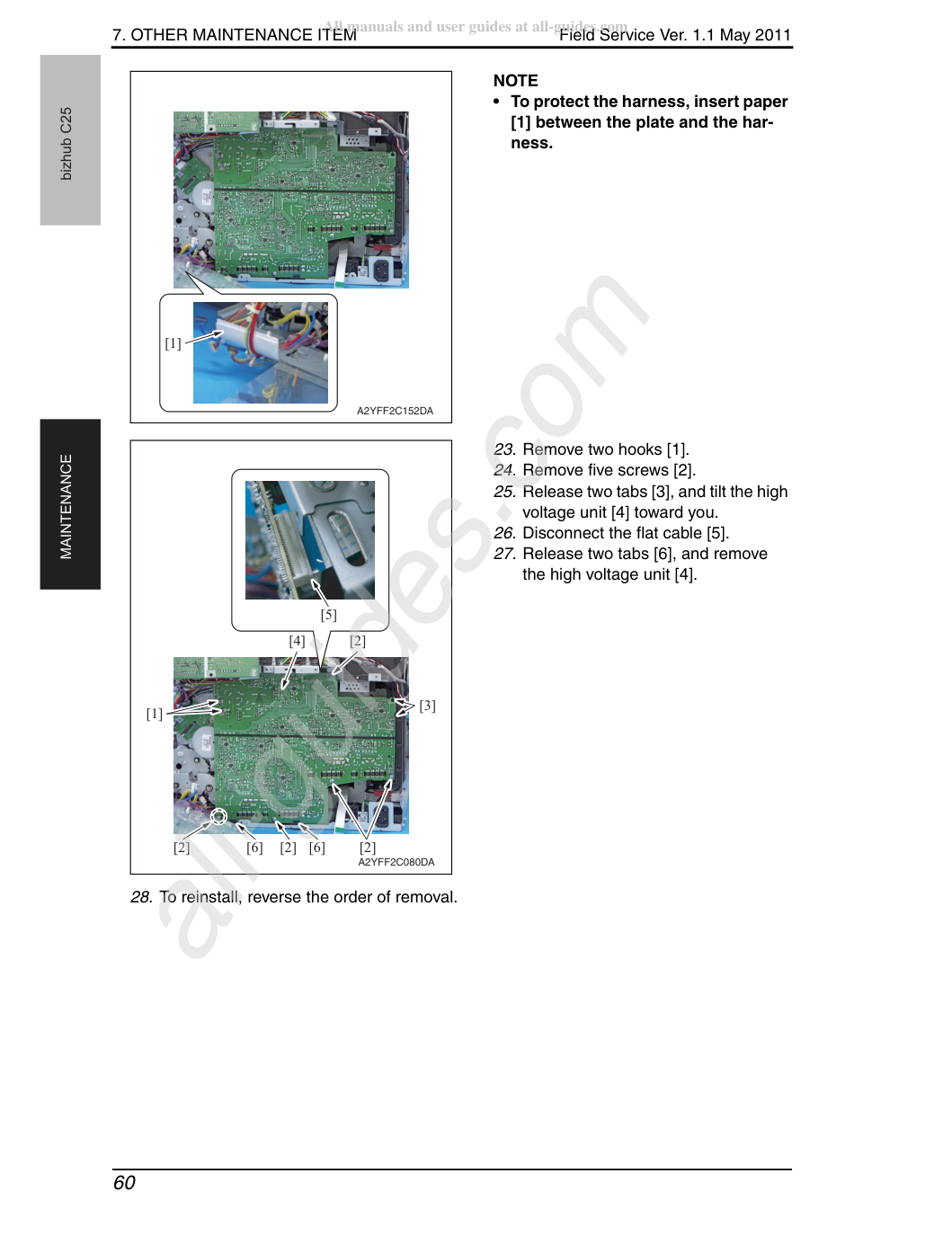

bizhub C25 ПРИМЕЧАНИЕ ПО ОБСЛУЖИВАНИЮ • Чтобы защитить проводку, вставьте бумагу [1] между пластиной и проводкой.

23. Снимите два крючка [1].

24. Снимите пять винтов [2].

25. Отпустите два язычка [3] и наклоните высокий

26. Отсоедините плоский кабель [5].

27. Отпустите два язычка [6] и снимите

28. Для переустановки выполните операции в обратном порядке.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Извлеките контейнер отработанного тонера.

Снимите картридж тонера (C, M, Y, K).

Снимите узел формирования изображения (C, M, Y, K).

Удали узел ремня передачи.

10. Снимите узел высокого напряжения.

11. Снимите четыре винта [1] и снимите

• Не заменяй узел печатной головки при включенном питании.

Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.

• Не разбирай и не регулируй узел печатной головки.

Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

12. Снимите проводку [2] с четырех

13. Снимите блок PH [1].

14. Для переустановки выполни операции удаления в обратном порядке.

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Снимите заднюю центральную крышку [1].

Ослабьте винт [1] и снимите металлическую пластину [2].

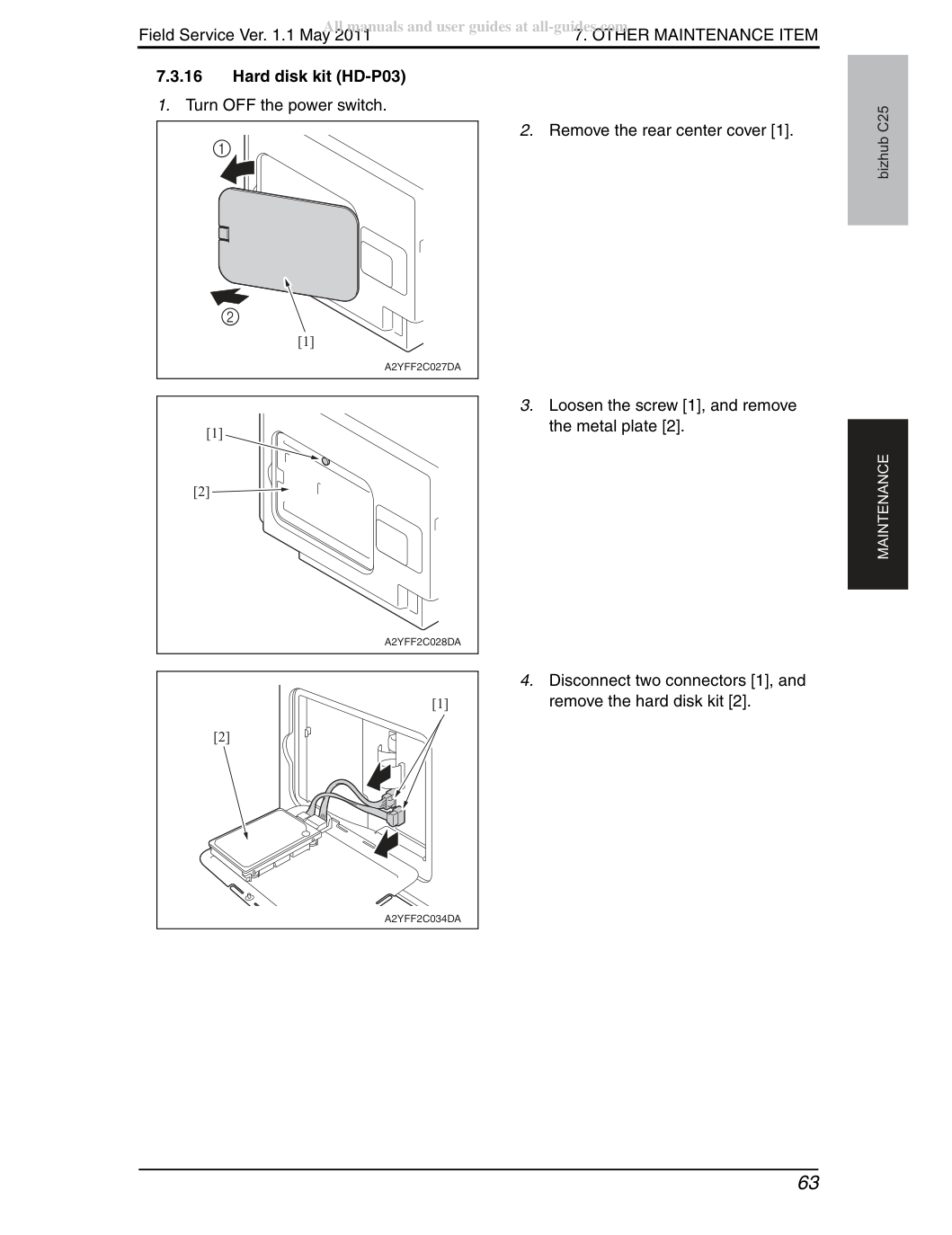

Отсоедините два разъёма [1] и снимите набор жёсткого диска [2].

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

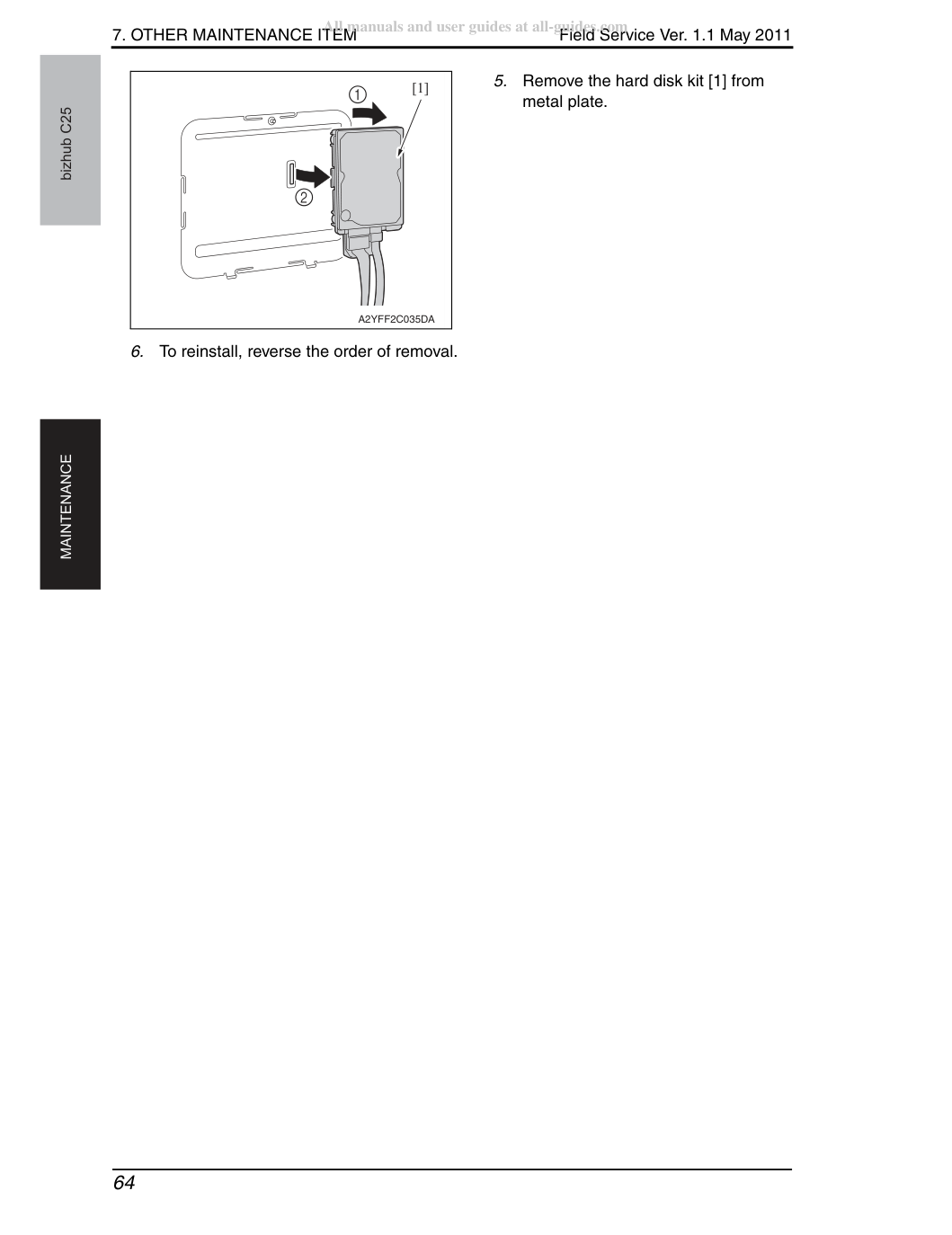

Снимите набор жёсткого диска [1] с металлической пластины.

Для переустановки выполните операции в обратном порядке.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Снимите заднюю центральную крышку [1].

Ослабьте винт [1] и снимите металлическую пластину [2].

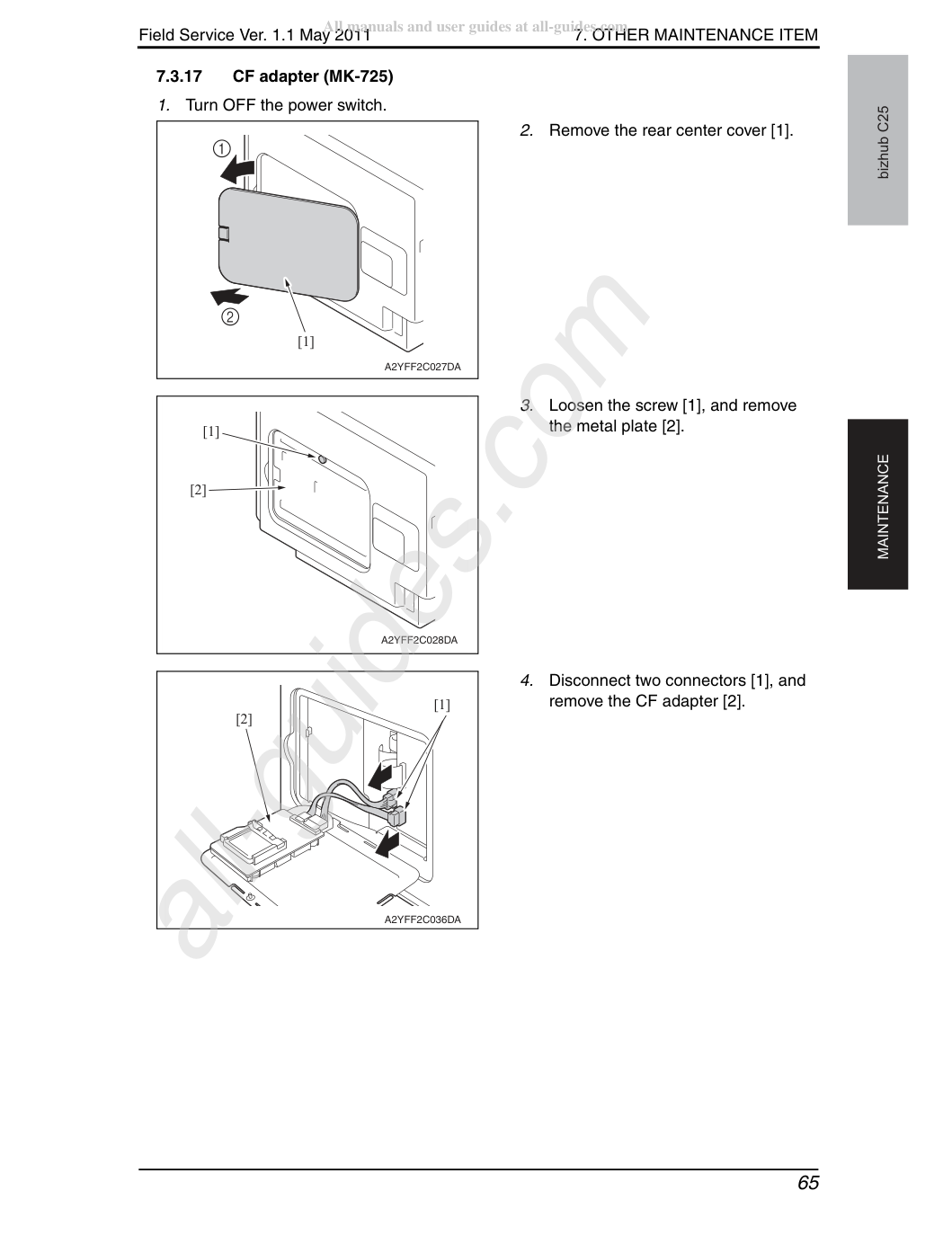

Отсоедините два разъёма [1] и снимите адаптер CF [2].

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Снимите адаптер CF [1] с металлической пластины.

Для переустановки выполните операции в обратном порядке.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Снимите заднюю центральную крышку [1].

Ослабьте винт [1] и снимите металлическую пластину [2].

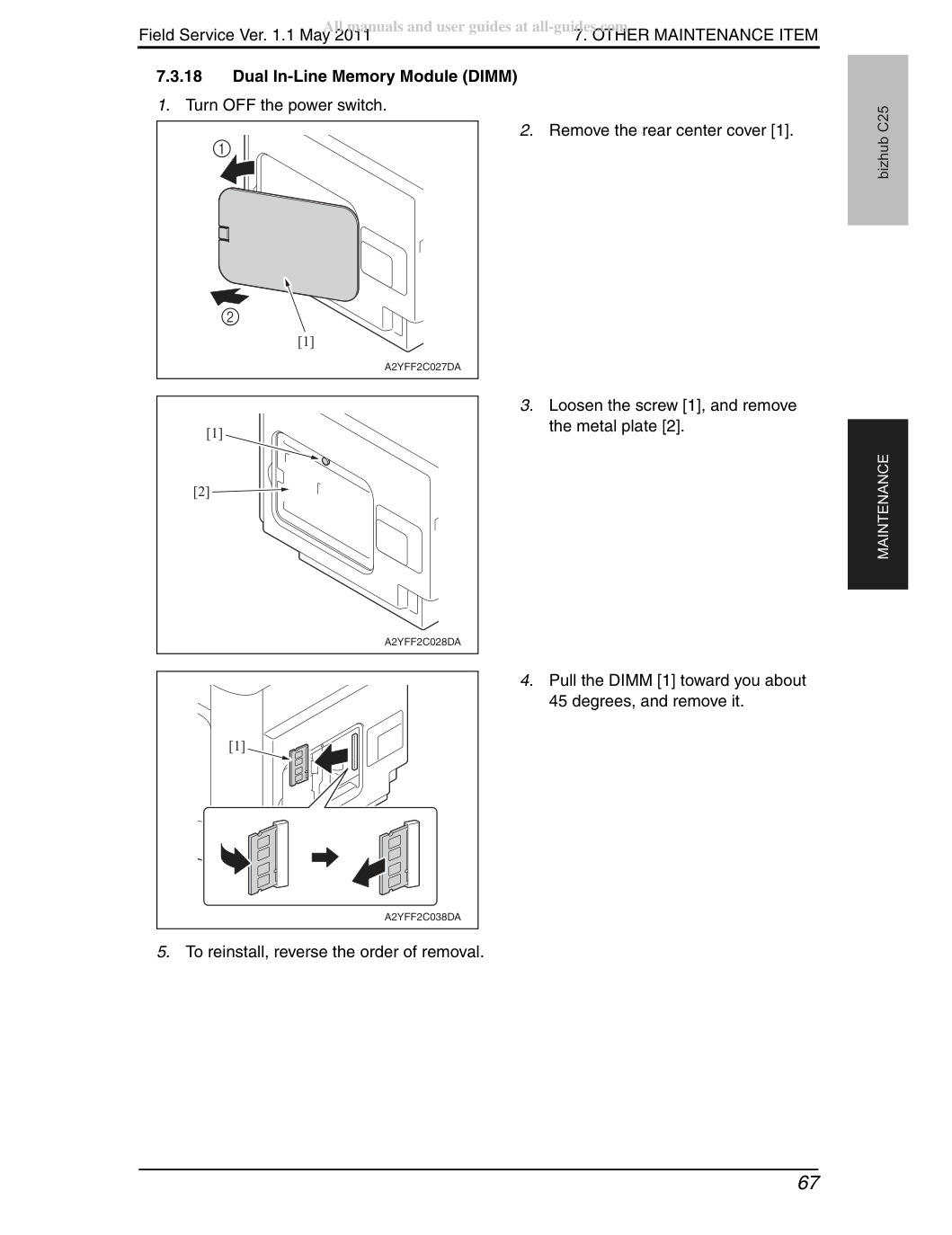

Потяните модуль DIMM [1] на себя примерно на 45 градусов и снимите его.

Для переустановки выполните операции в обратном порядке.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Извлеките контейнер отработанного тонера.

Снимите четыре винта [2] и снимите мотор проявки [3].

• При установке мотора старайтесь вставлять его прямо и осторожно, чтобы не повредить шестерни.

Для переустановки выполните операции в обратном порядке.

Извлеките контейнер отработанного тонера.

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Снимите четыре винта [2] и снимите главный двигатель [3].

• При установке мотора старайтесь вставлять его прямо и осторожно, чтобы не повредить шестерни.

Для переустановки выполните операции в обратном порядке.

Извлеките контейнер отработанного тонера.

Снимите три винта [2] и снимите двигатель цветного печатного барабана [3].

• При установке мотора старайтесь вставлять его прямо и осторожно, чтобы не повредить шестерни.

Для переустановки выполните операции в обратном порядке.

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

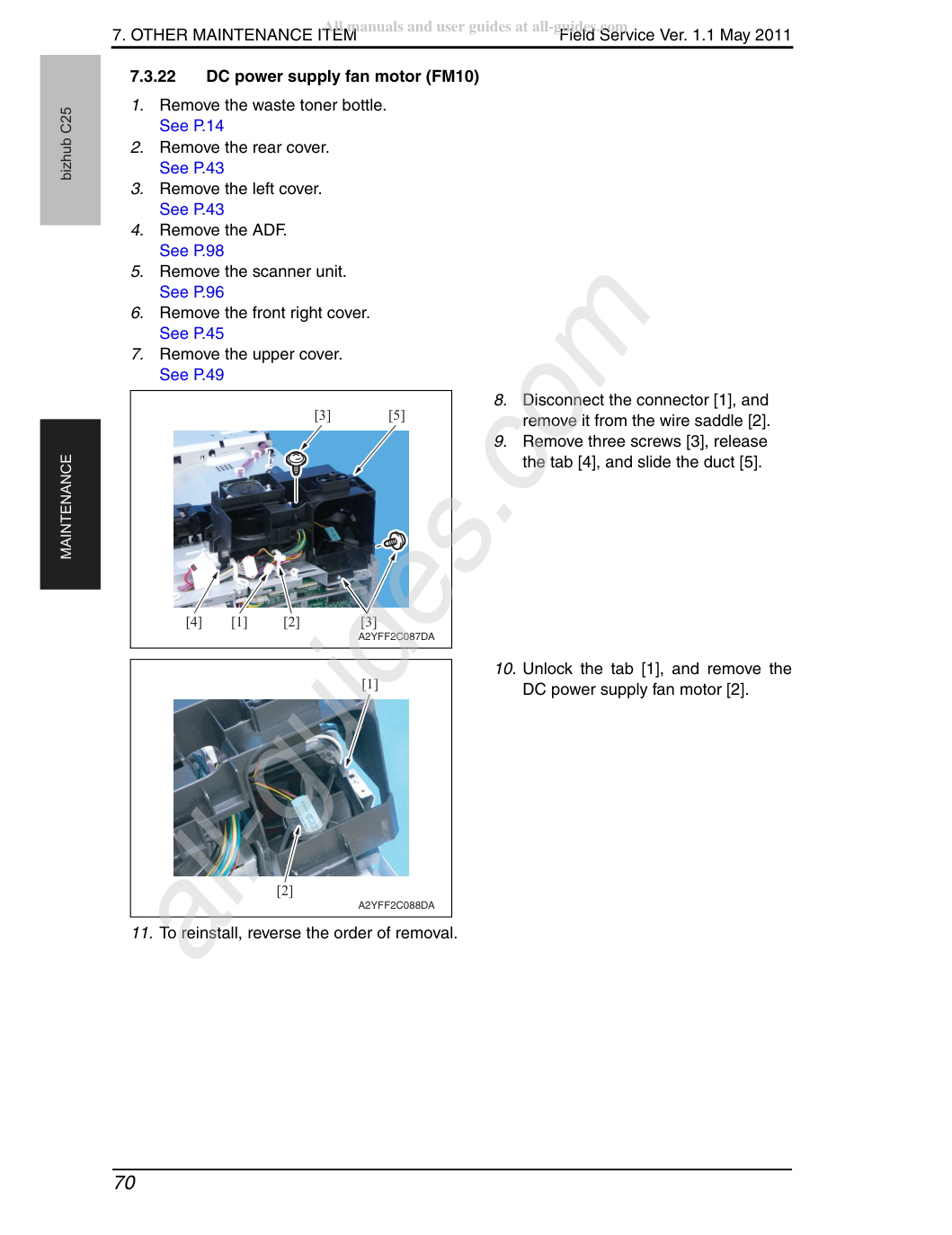

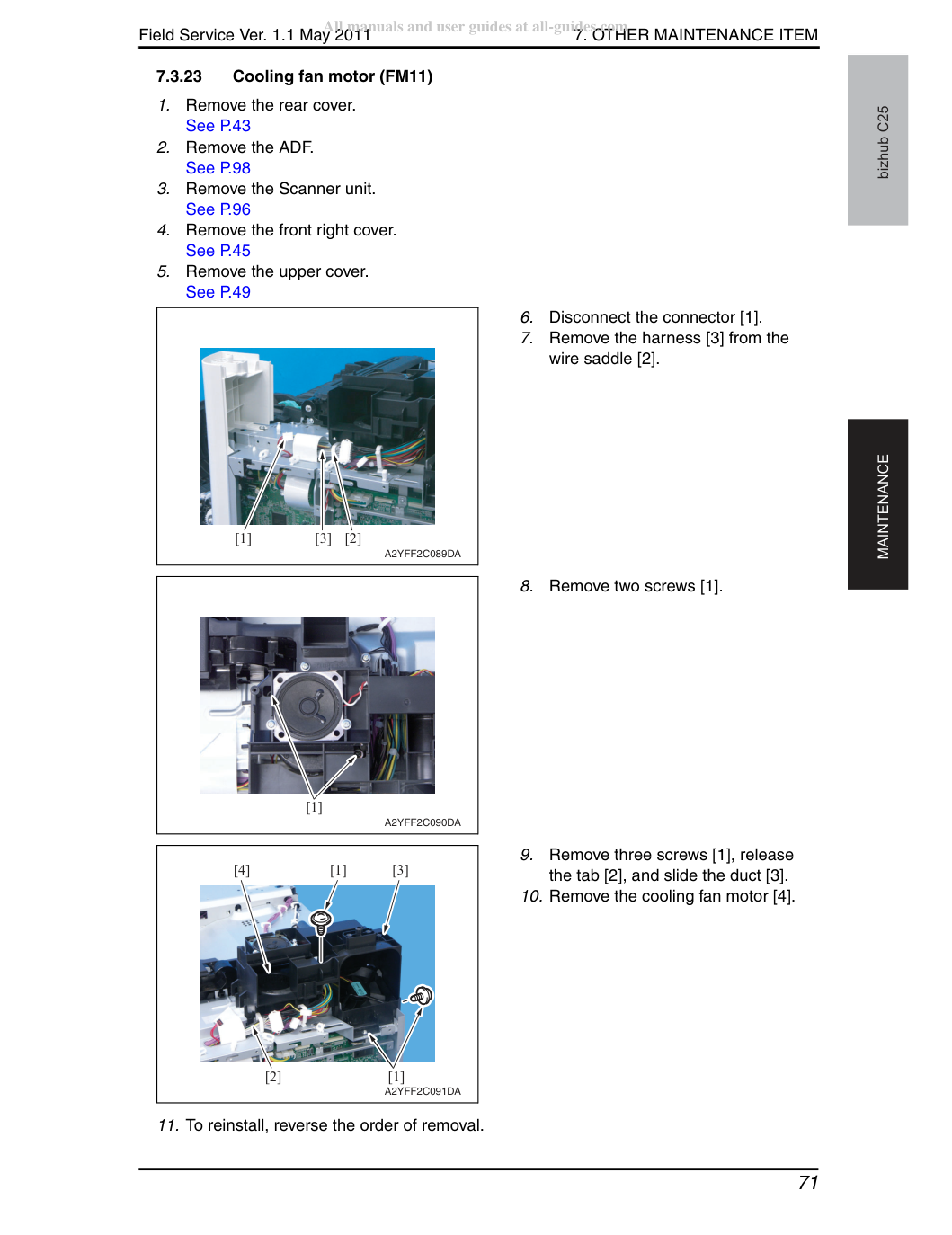

Извлеките контейнер отработанного тонера.

Отсоедините разъём [1] и снимите его с кронштейна проводов [2].

Отпустите фиксатор [4] и сдвиньте воздуховод [5].

10. Разблокируйте фиксатор [1] и снимите

11. Для переустановки выполните операции в обратном порядке.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Снимите жгут [3] с кронштейна проводов [2].

Отпустите фиксатор [2] и сдвиньте воздуховод [3].

10. Снимите двигатель вентилятора охлаждения [4].

11. Для переустановки выполните операции в обратном порядке.

Схема из сервис-мануала
Схема из сервис-мануала

7. ДРУГИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ

Извлеките контейнер отработанного тонера.

Снимите жгут с держателя провода [1].

10. Снимите четыре винта [3] и снимите

11. Снимите втулку [1].

Источник: Инк-Маркет.ру.
