3. ПОЗИЦИЯ ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ
*1: Подробнее см. в руководстве по обслуживанию дополнительного нижнего устройства подачи (PF-P09).
Концепция срока службы деталей • Подробнее см. прилагаемый лист «bizhub C25 Концепция срока службы деталей».
Деталь для замены Количество отпечатков Описание Ссылка.
(по диаграмме 5%, 2 стр./задание) Стр.8 Картридж тонера большой ёмкости (C,M,Y,K) C,M,Y: 4500 (по диаграмме 5%, 2 стр./задание) K: 5000 (по диаграмме 5%, 2 стр./задание) Секция передачи изображения Бутыль отработанного тонера (WB-P03) Чёрно-белая: 26000 (по диаграмме 5%, 2 стр./задание) Стр.14 Полноцветная: 6500 (по диаграмме 5%, 2 стр./задание) Передающий ролик (TF-P04) 100000 (2 стр./задание) Стр.15 Узел передающего ремня (TF-P05) 100000 (2 стр./задание) Стр.16 Секция термоузла Узел термоузла (FU-P02) 100000 (2 стр./задание) Стр.19 Класс Деталь для замены Количество Номер детали
Деталь для замены Количество Номер детали
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

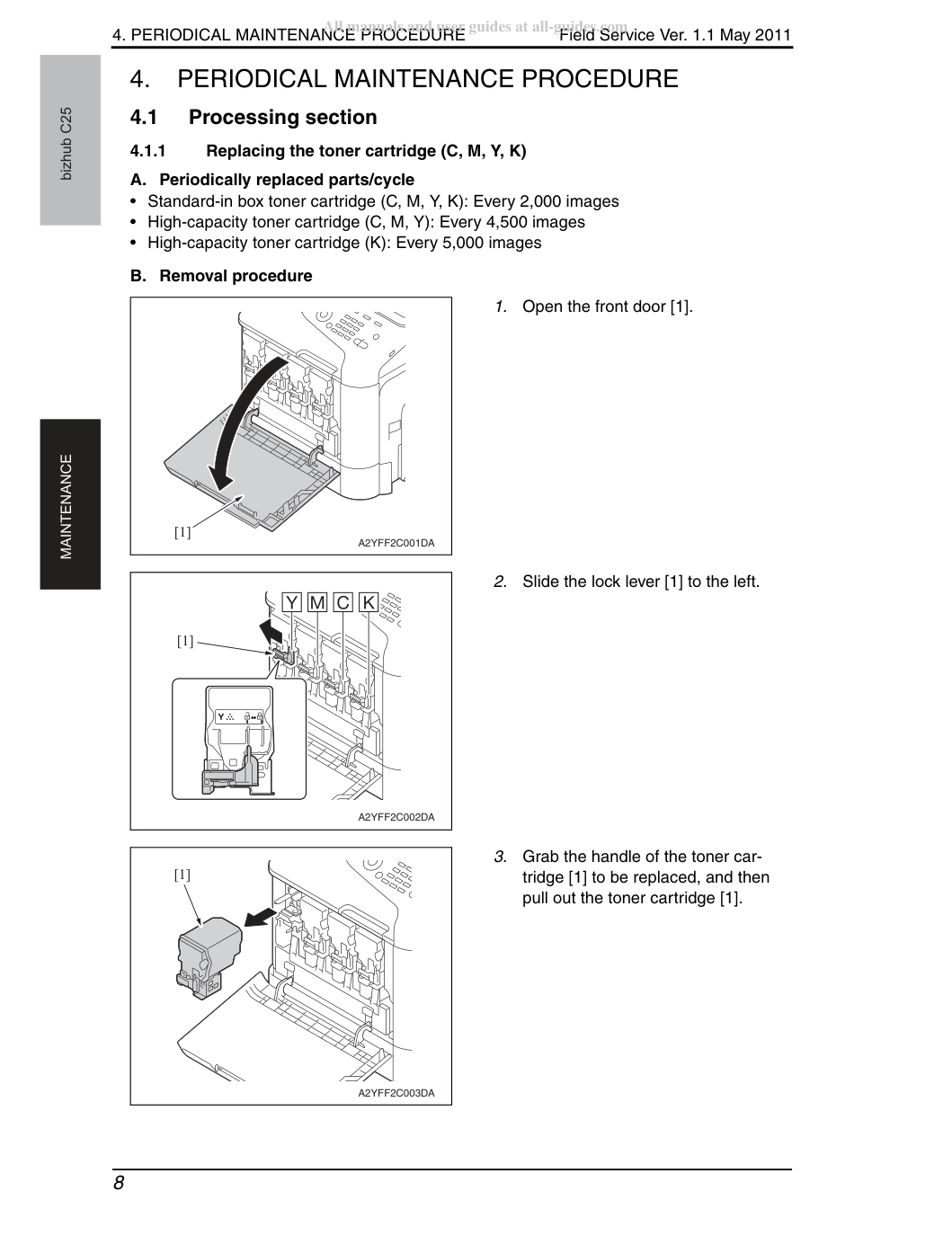

Сдвиньте рычаг блокировки [1] влево.
Возьмитесь за ручку заменяемого картриджа тонера [1] и вытащите картридж тонера [1].
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

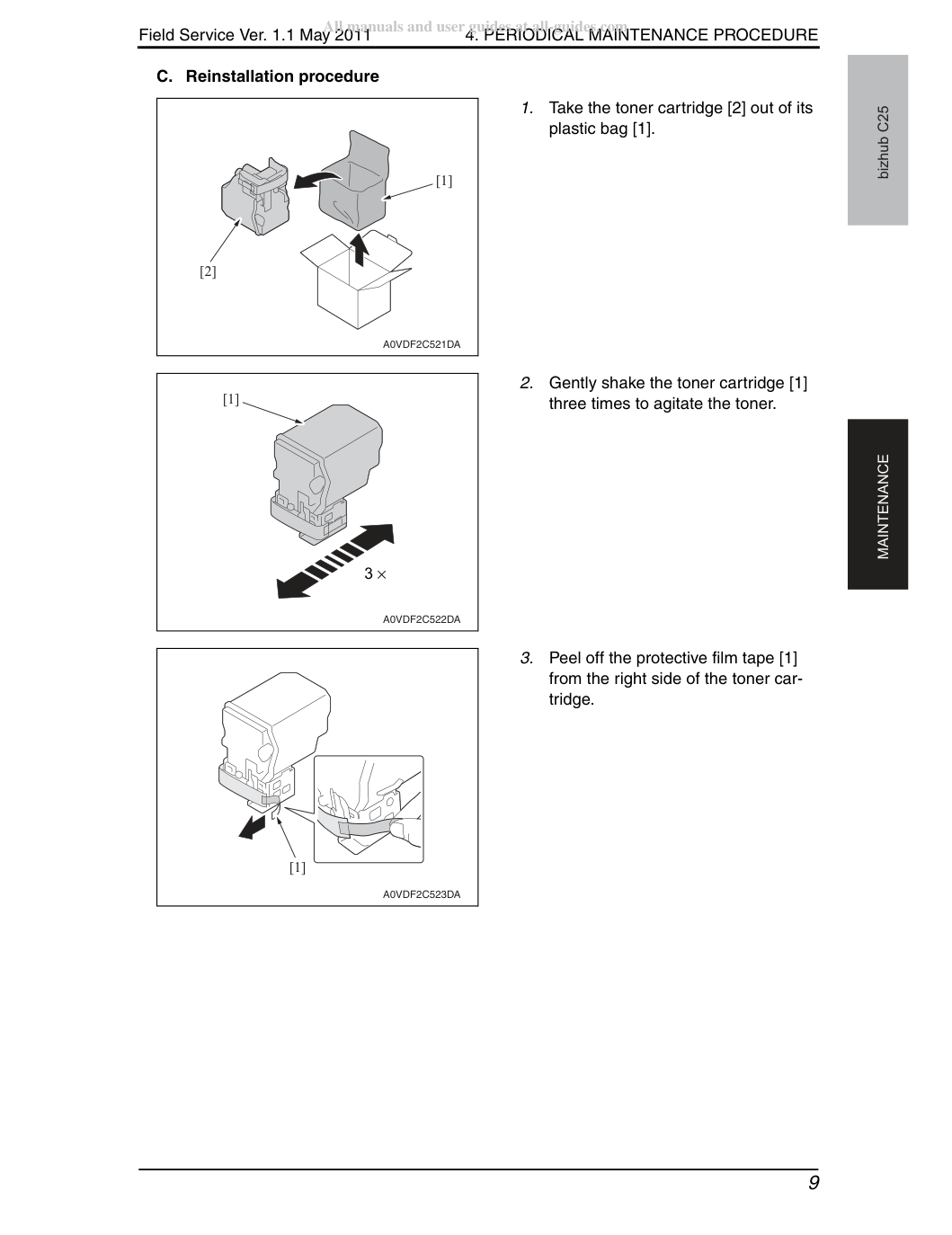

Извлеките картридж тонера [2] из пластикового пакета [1].
Осторожно встряхивайте картридж тонера [1] три раза для перемешивания тонера.
Снимите защитную плёнку [1] с правой стороны картриджа тонера.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

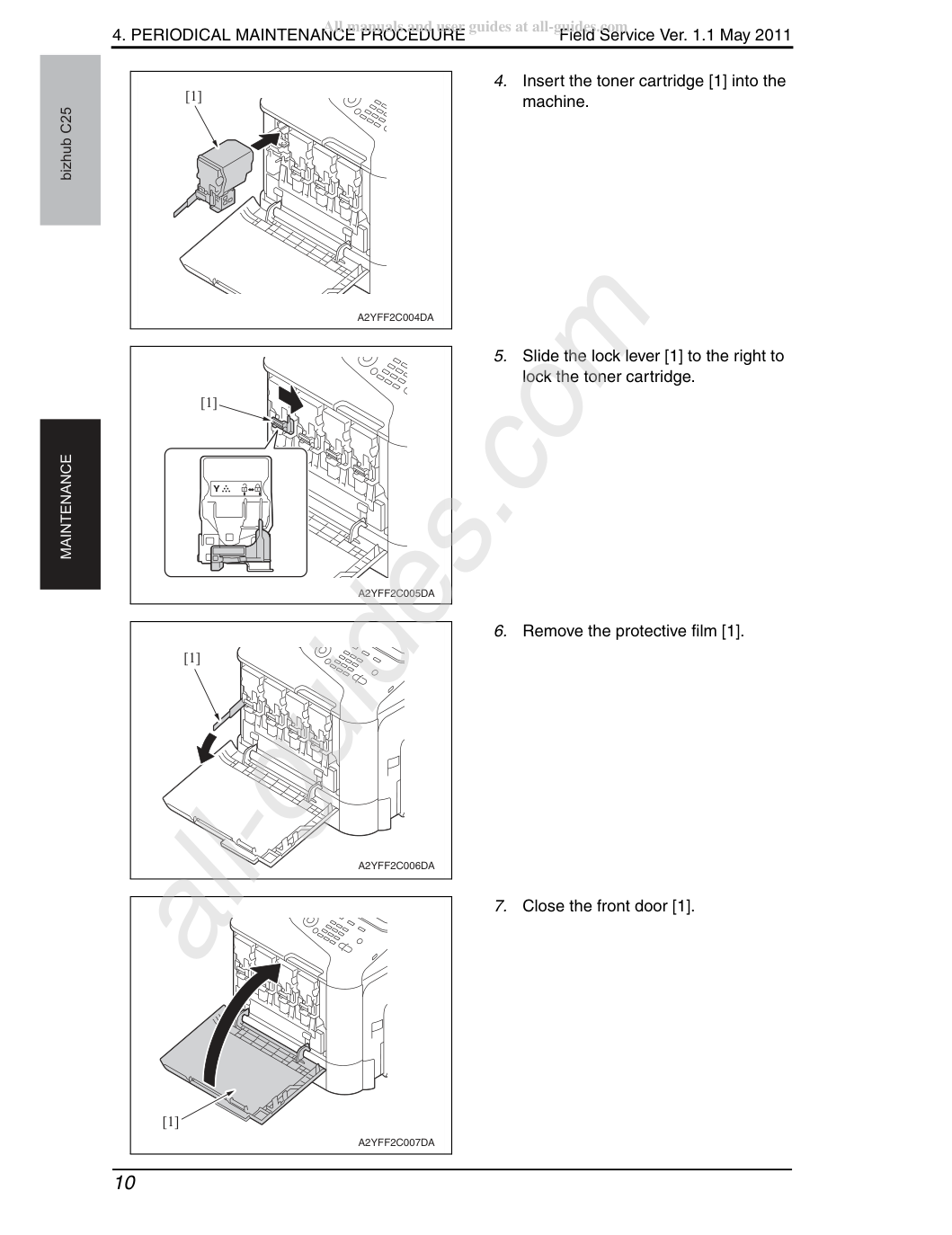

Вставьте картридж тонера [1] в машину.
Сдвиньте рычаг блокировки [1] вправо, чтобы заблокировать картридж тонера.
Снимите защитную плёнку [1].
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ
Извлеките контейнер отработанного тонера.

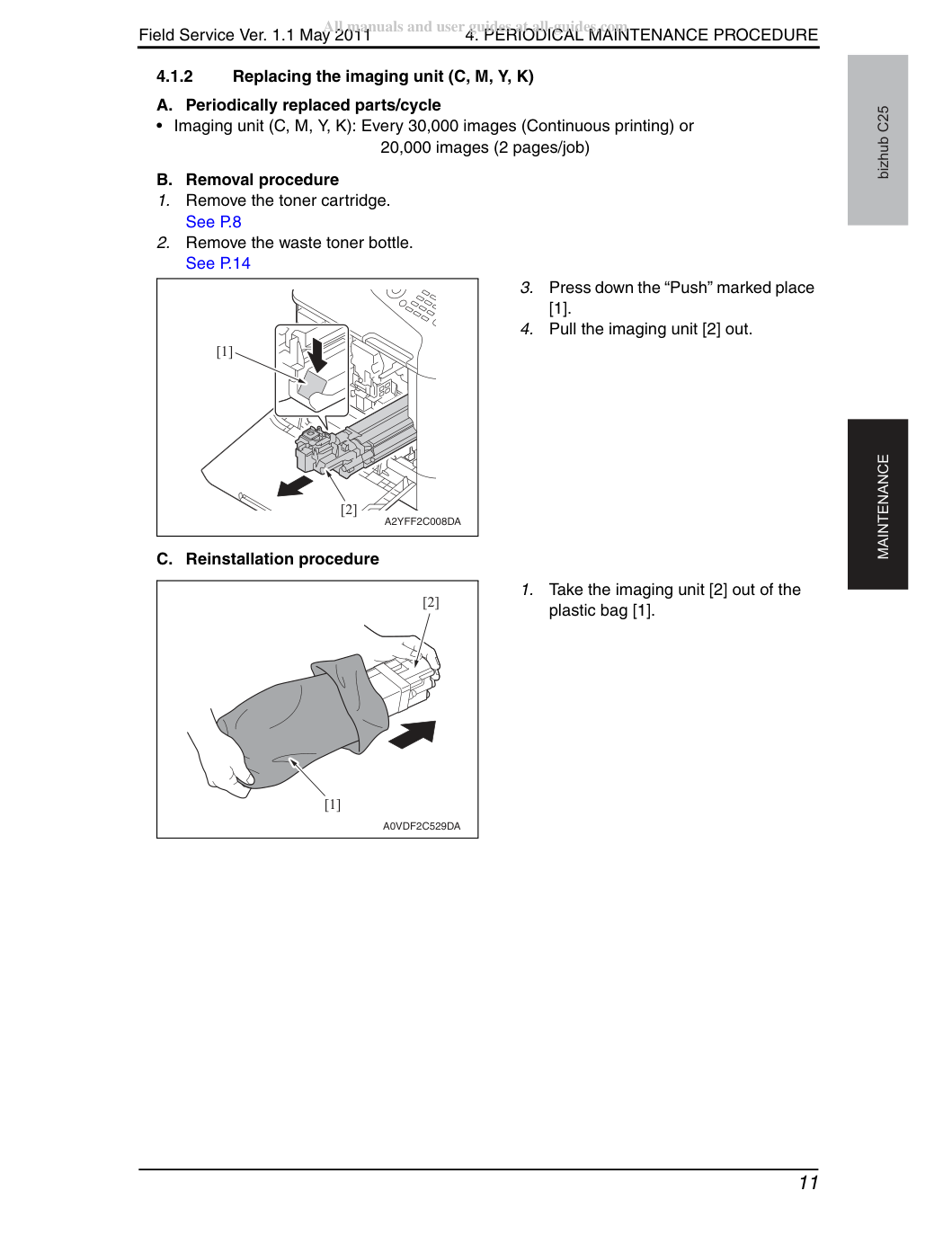

Нажмите на место, отмеченное "Push" [1].
Вытащите блок формирования изображения [2].
Извлеки узел визуализации [2] из полиэтиленового пакета [1].
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

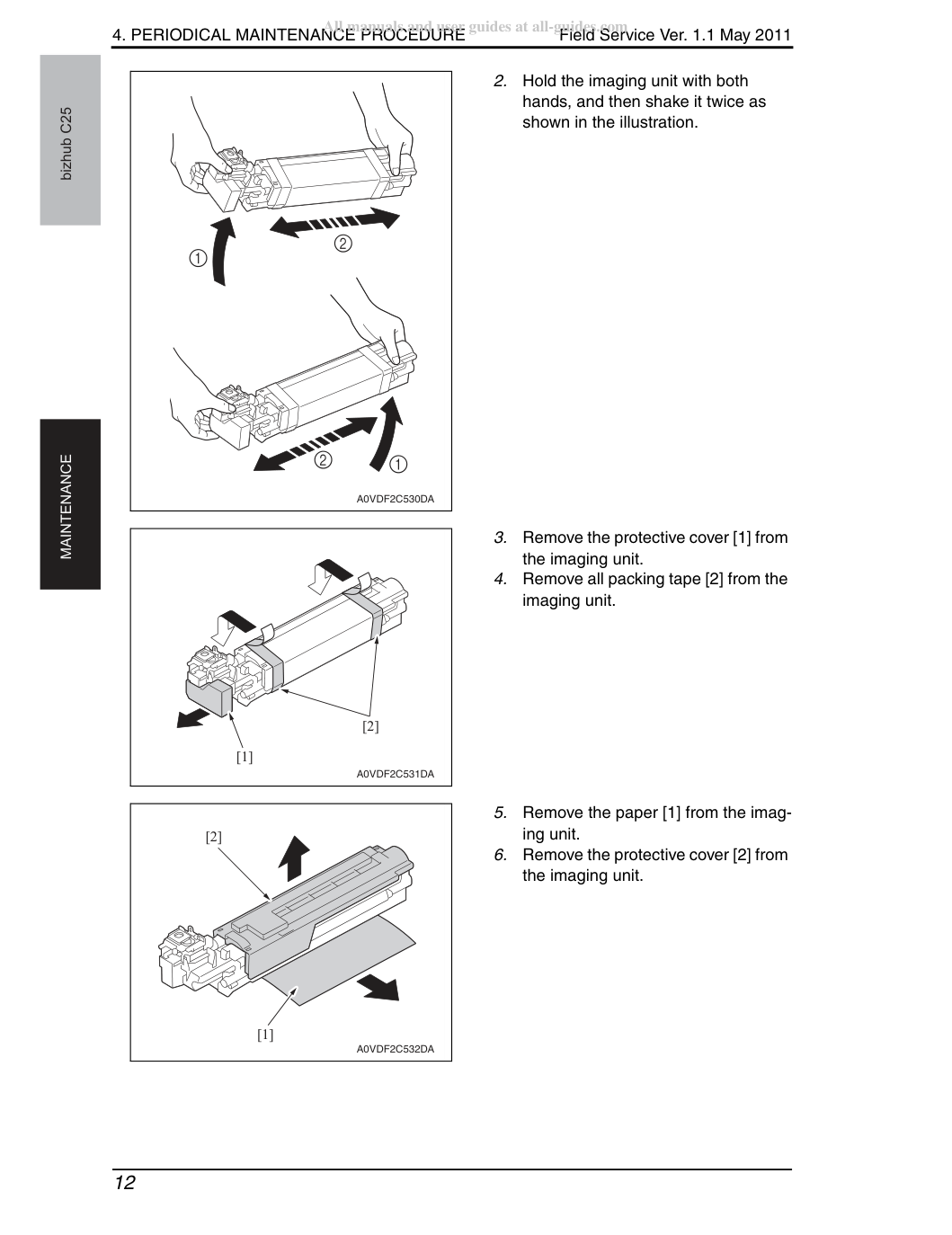

Держите блок формирования изображения обеими руками и встряхните его дважды, как показано на иллюстрации.
Снимите защитную крышку [1] с блока формирования изображения.
Удали всю упаковочную ленту [2] с блока формирования изображения.
Удали бумагу [1] из блока формирования изображения.
Удали защитную крышку [2] с блока формирования изображения.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

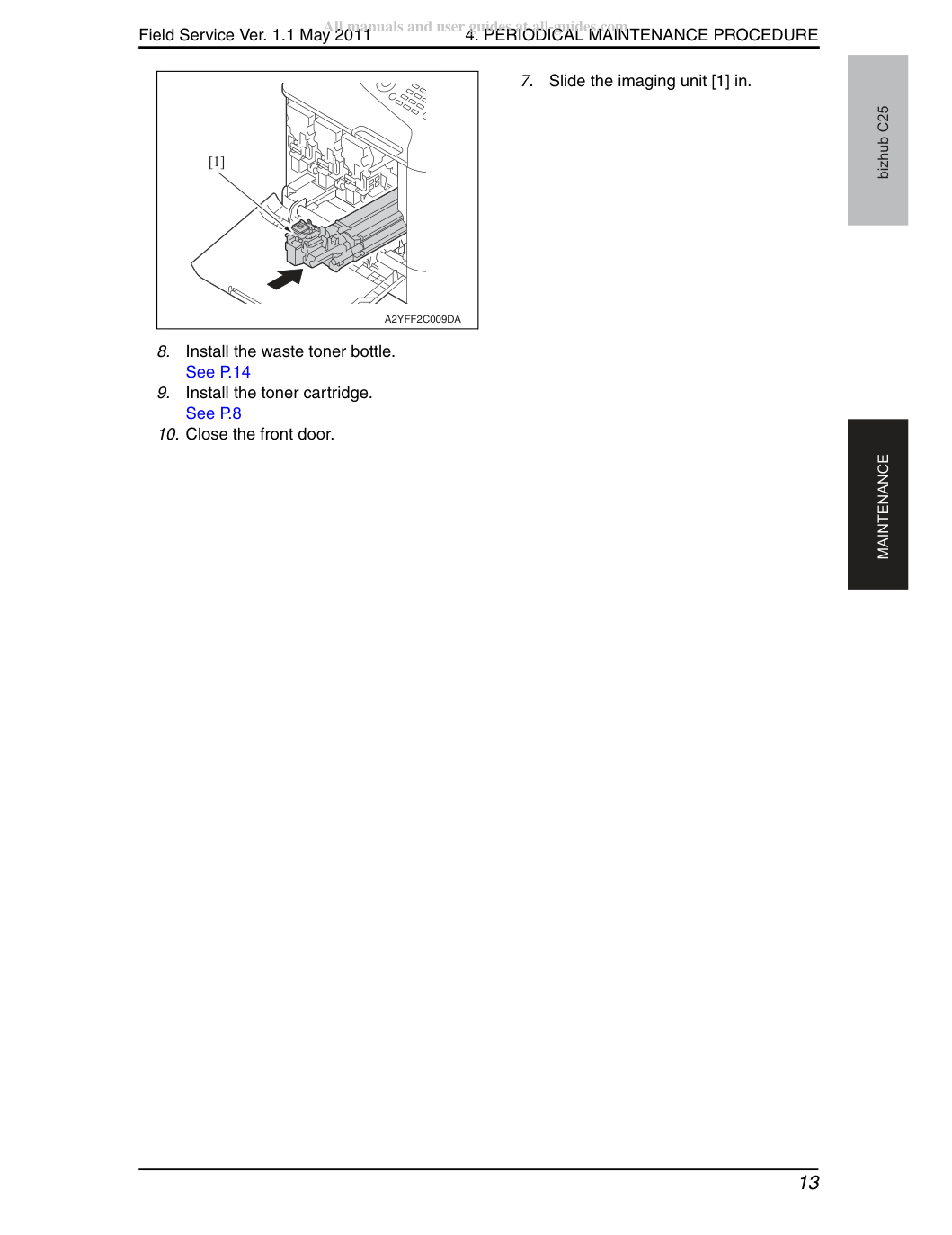

Вставь блок формирования изображения [1].
Установи бутыль отработанного тонера.
10. Закрой переднюю дверцу.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

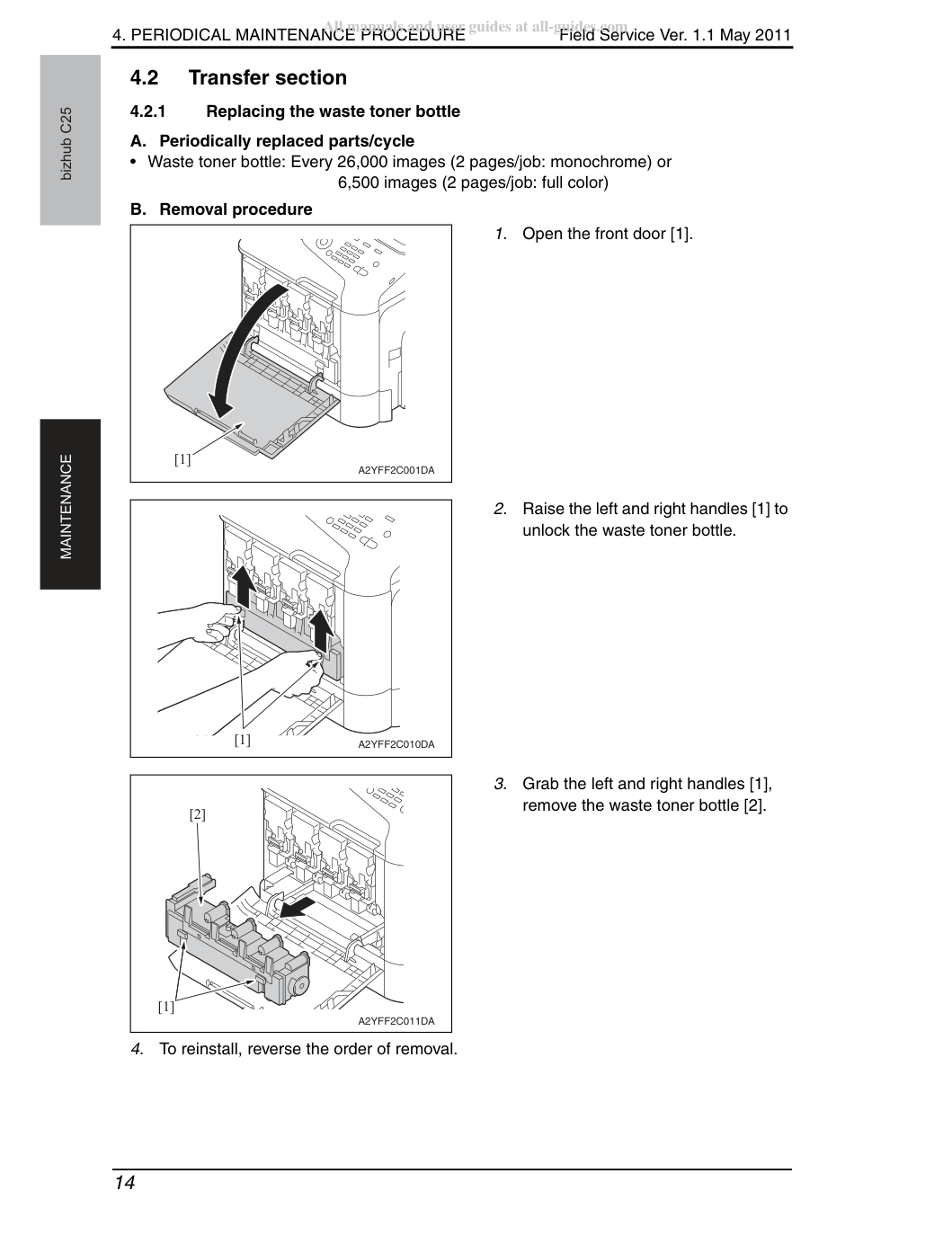

Подними левый и правый рычаги [1] для разблокировки бутыли отработанного тонера.
Захвати левый и правый рычаги [1], удали бутыль отработанного тонера [2].
Для переустановки выполните операции в обратном порядке.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ
Нажми два рычага [1] внутри для разблокировки ролика переноса.
Поверни передающий ролик [2] в направлении стрелки.
Извлеките переносящий ролик [1].
Для переустановки выполните операции в обратном порядке.
В меню выбери [SERVICE MODE] → [ADJUST] → [SUPPLIES REPLACE] → [TRANSFER ROLLER] и выполни эту функцию для сброса значения счётчика передающего ролика.
В меню выбери [PS/PCL PRINT] → [QUALITY MENU] → [CARIBRATION] → [TONE CALIBRATION] и выполни эту функцию.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

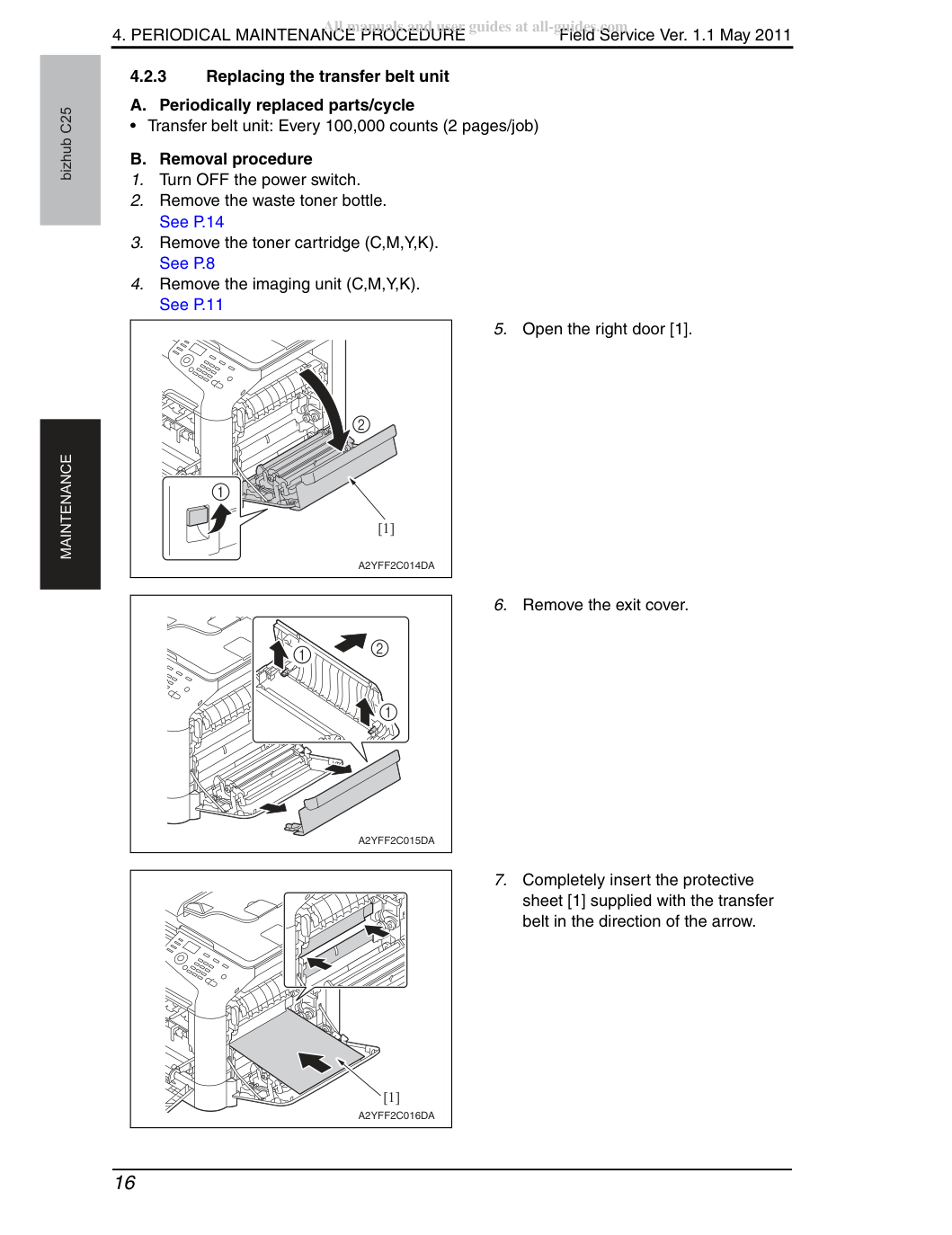

Извлеките контейнер отработанного тонера.
Удали картридж тонера (C,M,Y,K).
Удали блок формирования изображения (C,M,Y,K).
Полностью вставь защитный лист [1], поставляемый с передающим ремнём, в направлении стрелки.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

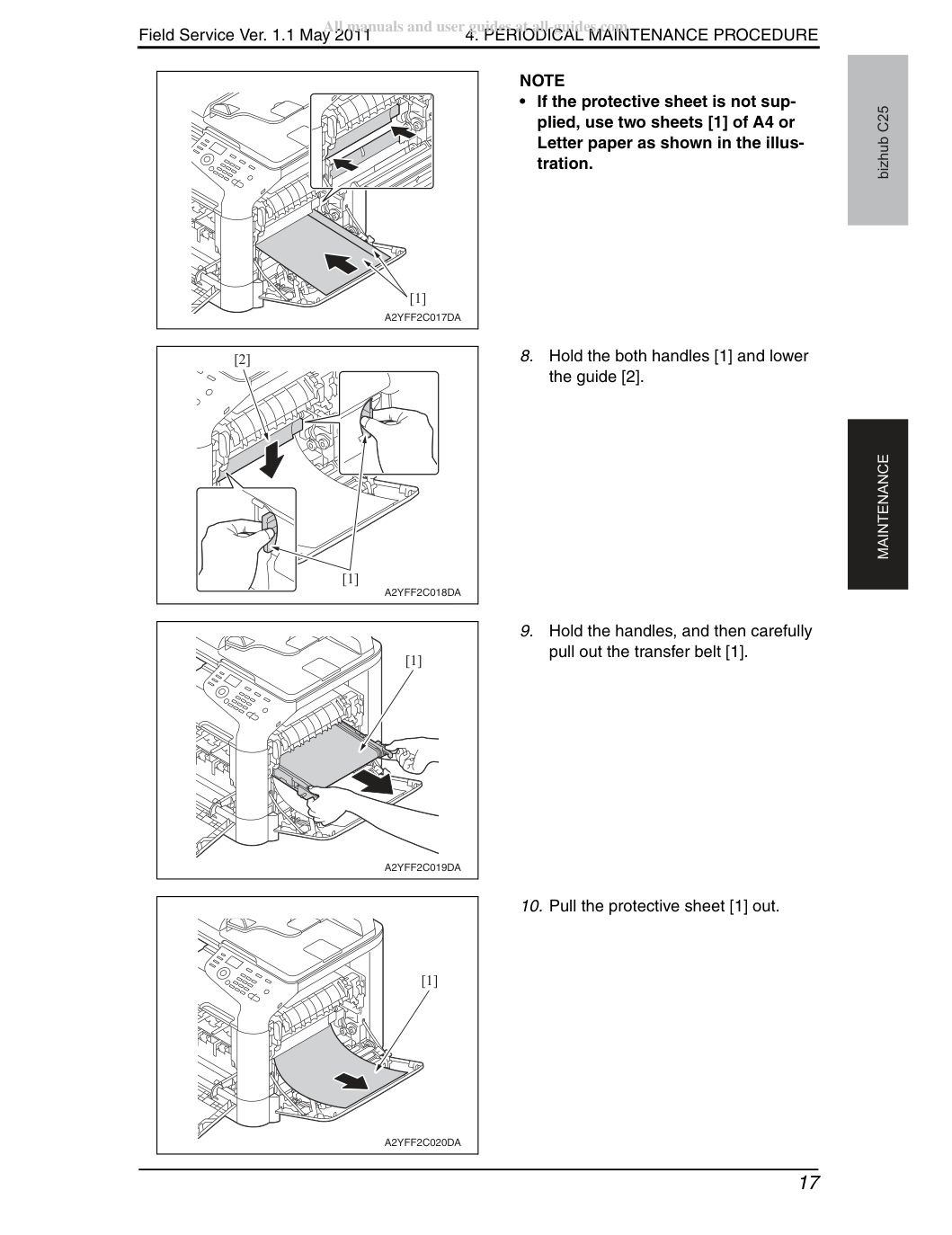

bizhub C25 ОБСЛУЖИВАНИЕ ПРИМЕЧАНИЕ • Если защитный лист не поставляется, используй два листа [1] бумаги A4 или Letter, как показано на иллюстрации.
Держи оба рычага [1] и опусти направляющую [2].
Держи за ручки и аккуратно вытяни передающий ремень [1].
10. Вытащи защитный лист [1].
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

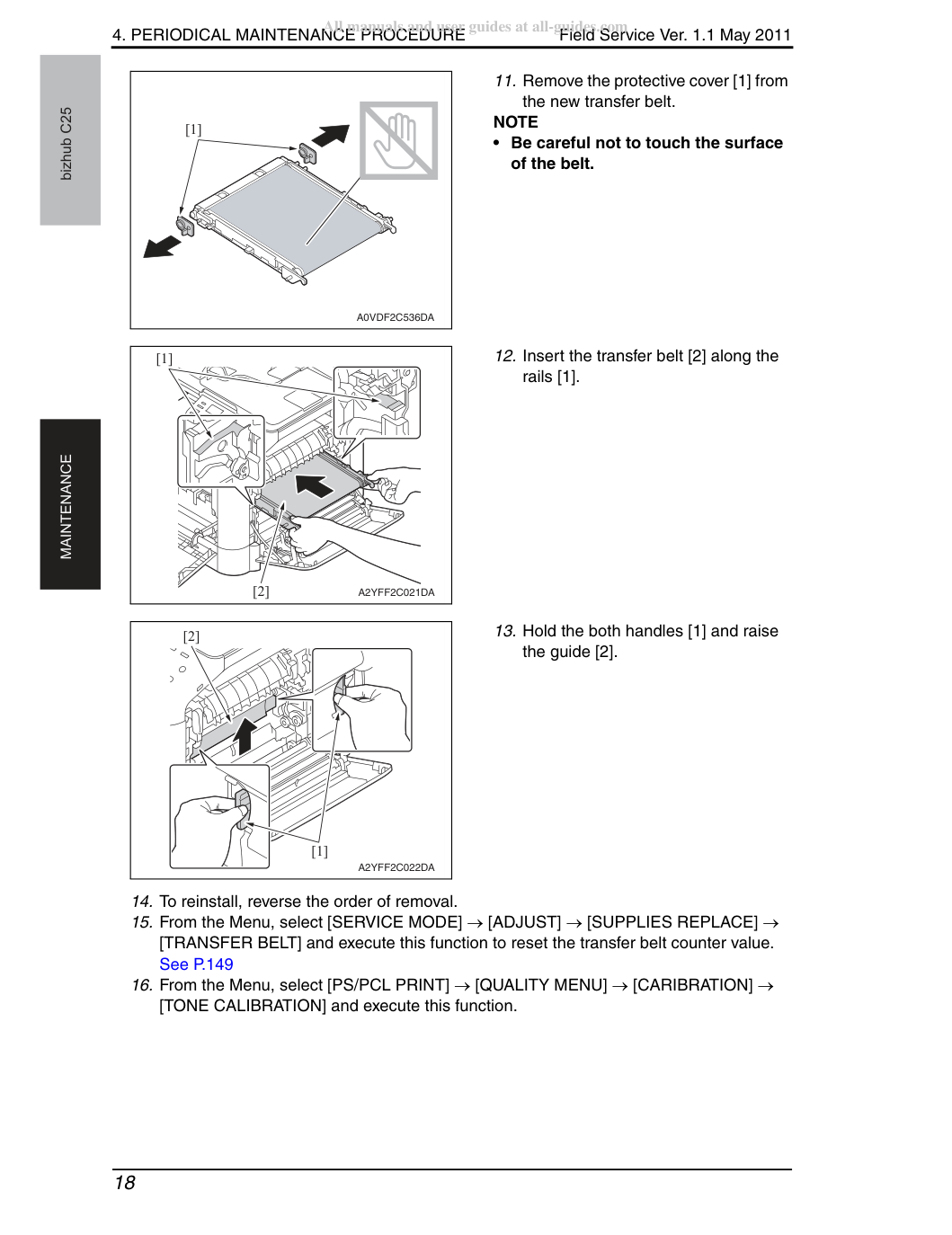

11. Удали защитную крышку [1] с
• Будь осторожен, не касайся поверхности ремня.
12. Вставьте передаточный ремень [2] вдоль
13. Держи оба рычага [1] и поднимай
14. Для переустановки выполни операции удаления в обратном порядке.
15. В меню выбери [SERVICE MODE] → [ADJUST] → [SUPPLIES REPLACE]
[TRANSFER BELT] и выполните эту функцию для сброса значения счётчика передаточного ремня.
16. В меню выбери [PS/PCL PRINT] → [QUALITY MENU] → [CARIBRATION]
[TONE CALIBRATION] и выполни эту функцию.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

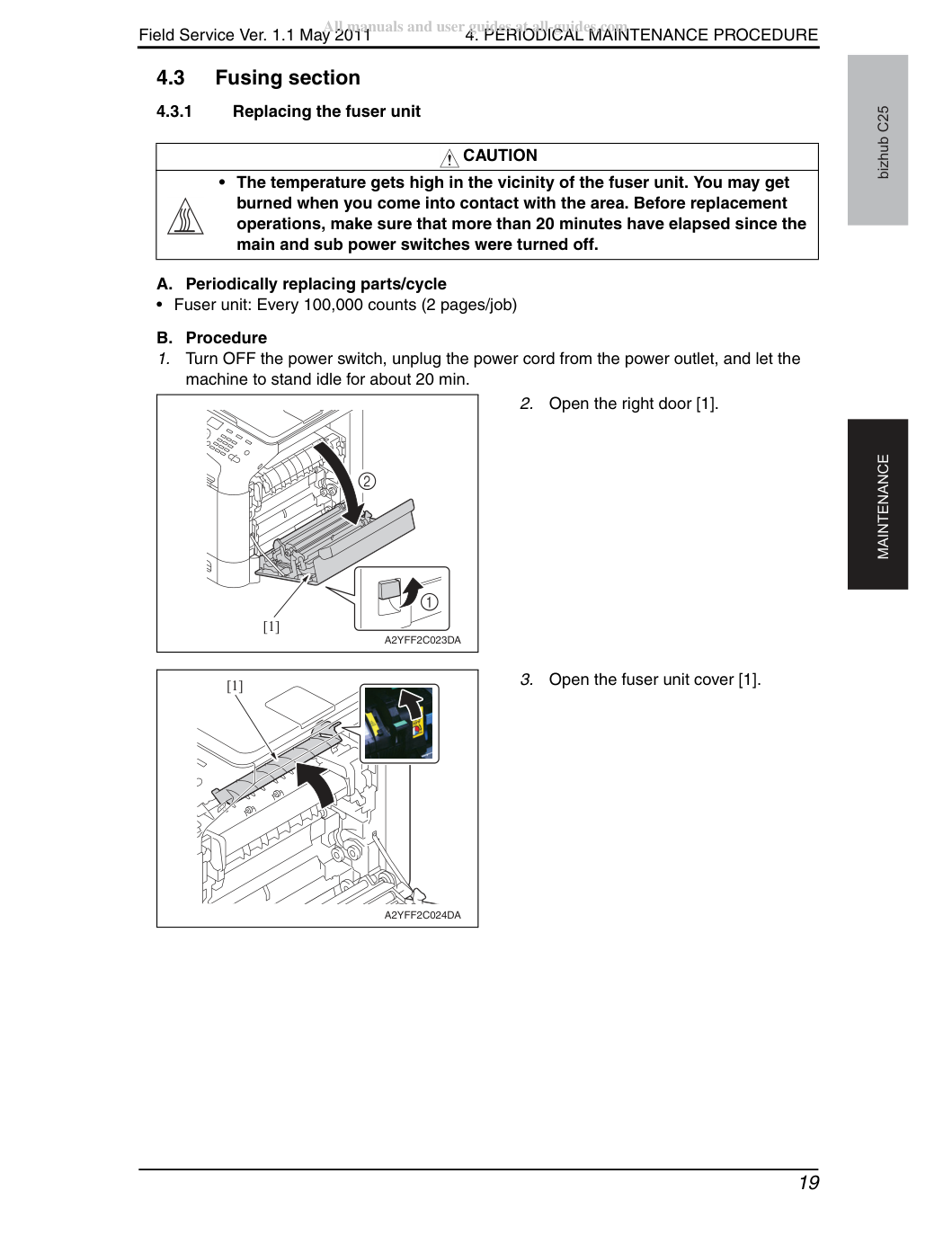

Отключите питание, отсоедините кабель питания от розетки и дайте машине постоять без нагрузки около 20 мин.
Открой крышку узла термофиксации [1].
• Температура высока в районе термоузла (Fuser). Вы можете получить ожог при контакте с этой областью. Перед выполнением операций замены убедитесь, что прошло не менее 20 минут с момента выключения главного и вспомогательного выключателей питания.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

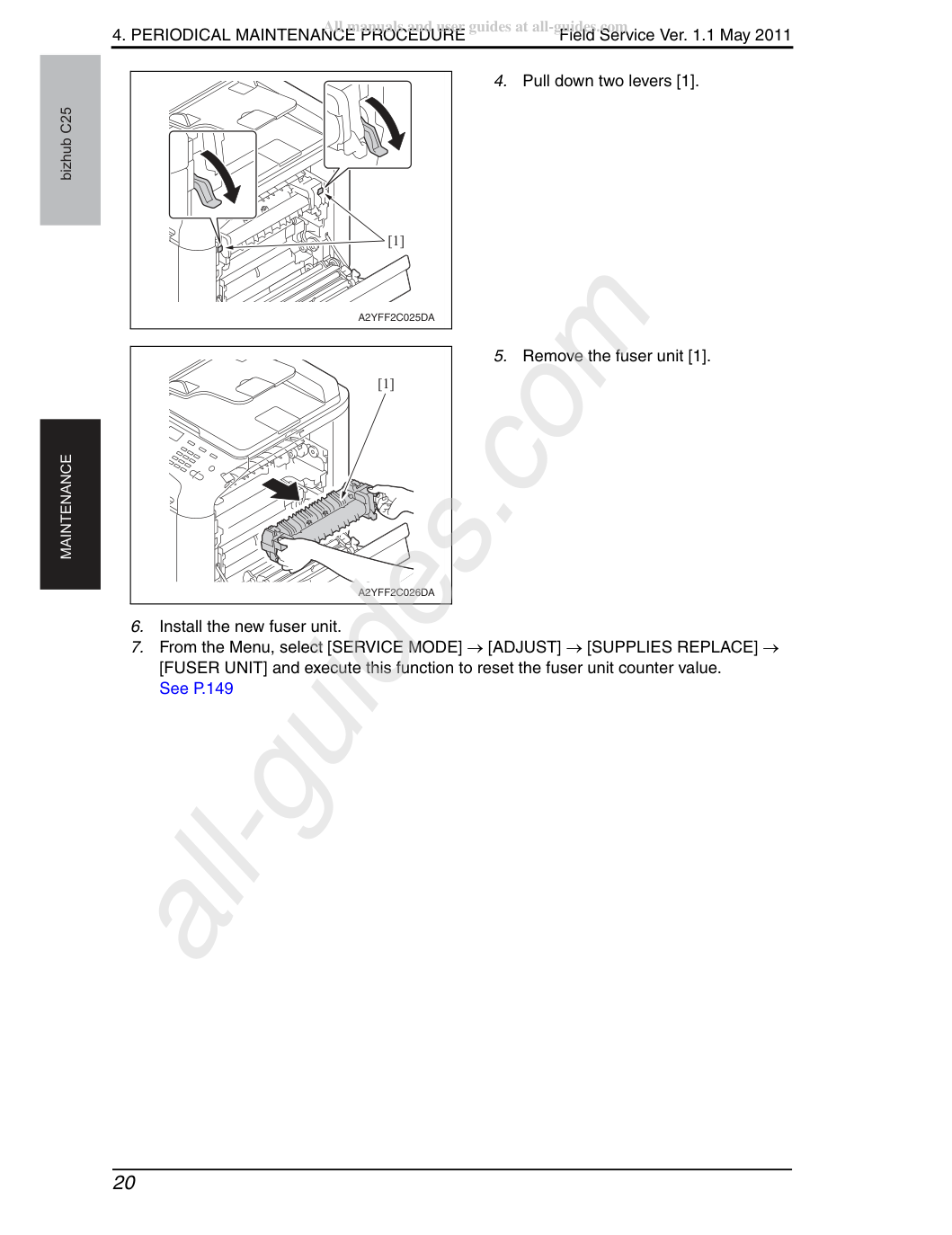

В меню выбери [SERVICE MODE] → [ADJUST] → [SUPPLIES REPLACE] → [FUSER UNIT] и выполни эту функцию для сброса значения счётчика узла термоузла.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

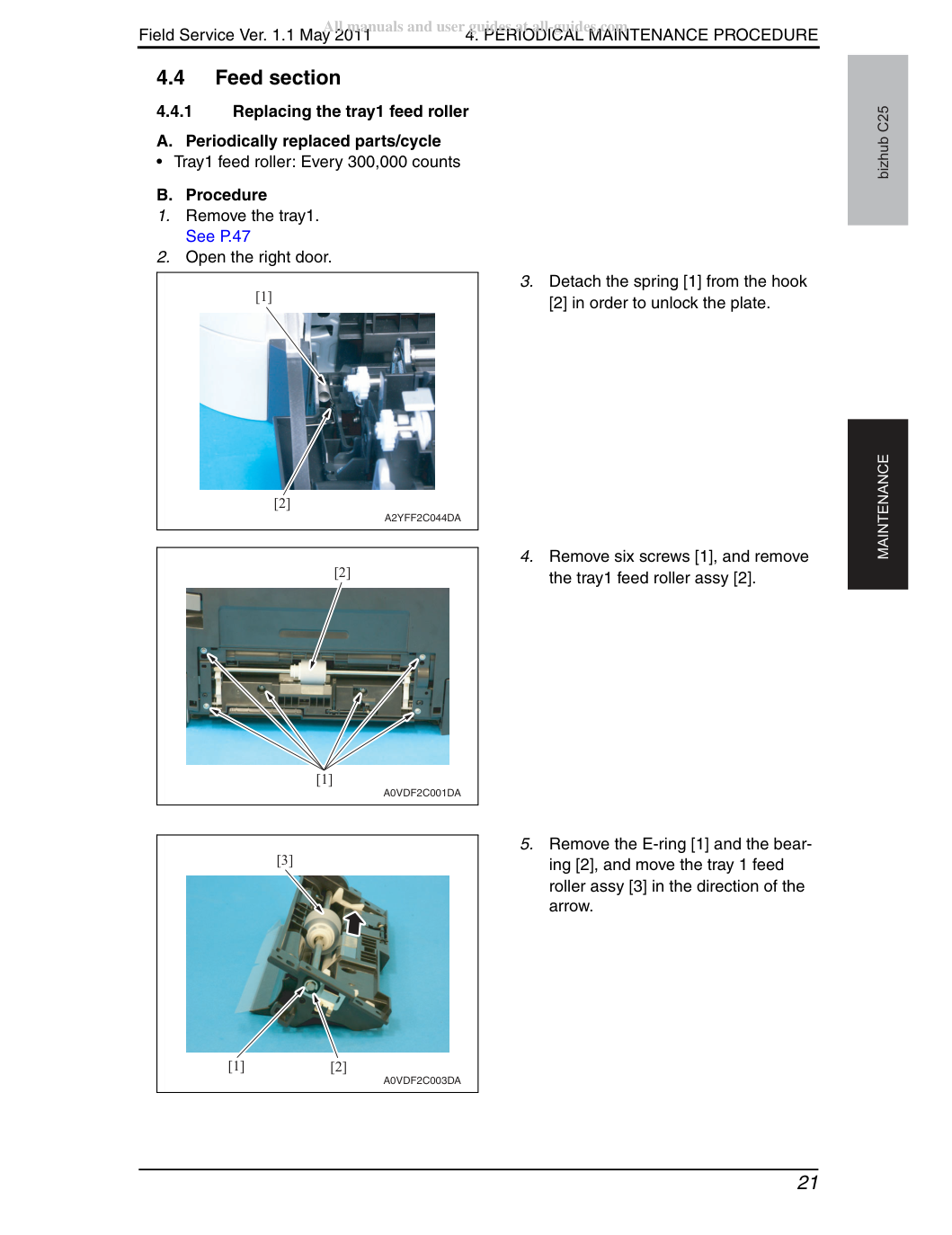

Отсоедини пружину [1] от крючка [2] для разблокировки пластины.
Удали шесть винтов [1] и удали узел ролика подачи лотка1 [2].
Снимите стопорное кольцо (E-ring) [1] и подшипник [2], переместите узел ролика подачи лотка 1 (tray 1 feed roller assy) [3] в направлении стрелки.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

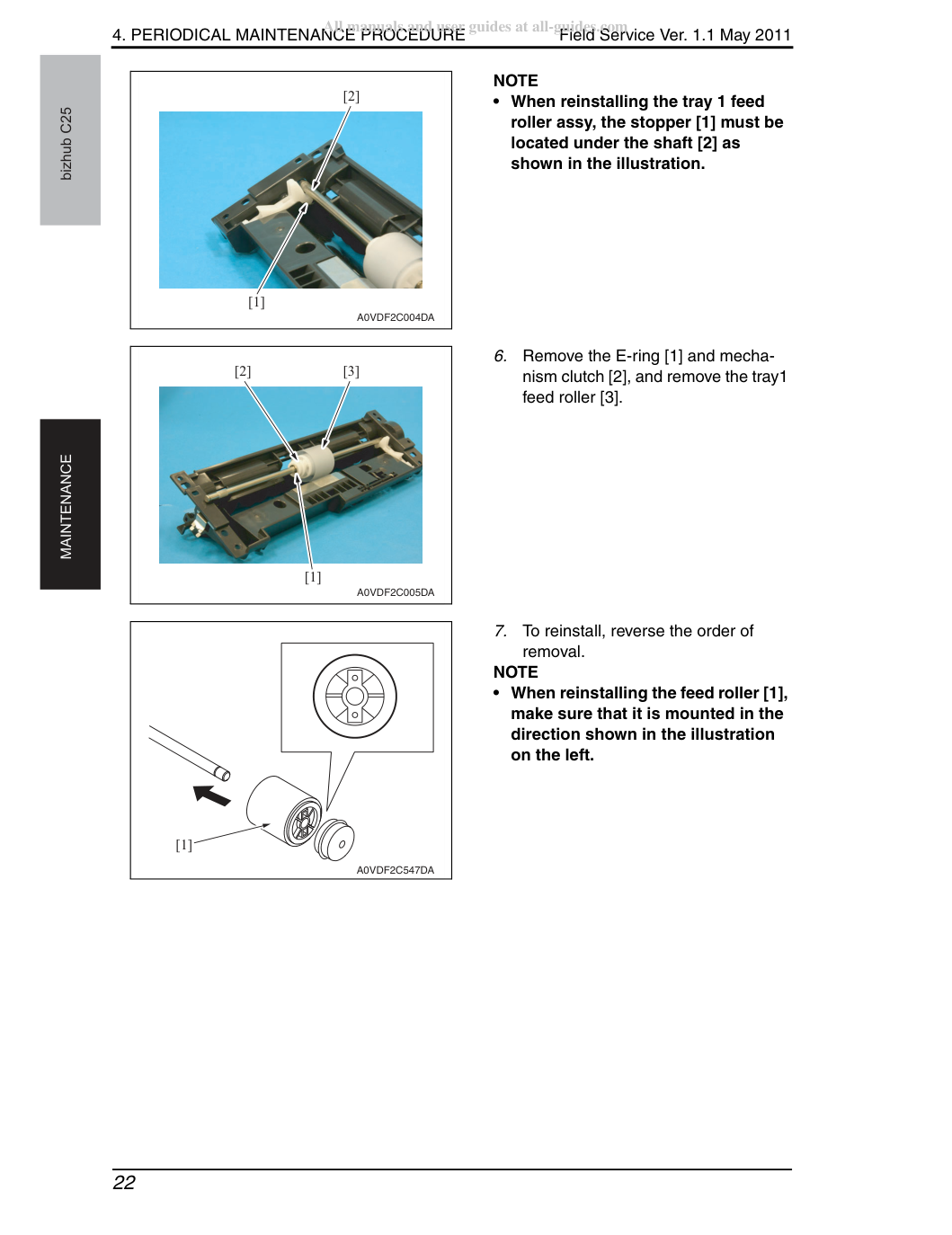

bizhub C25 ОБСЛУЖИВАНИЕ ПРИМЕЧАНИЕ • При переустановке узла ролика подачи лотка 1 стопор [1] должен располагаться под валом [2], как показано на иллюстрации.
Снимите стопорное кольцо (E-ring) [1] и муфту механизма (mechanism clutch) [2], снимите ролик подачи лотка 1 (tray1 feed roller) [3].
Для переустановки выполните операции в обратном порядке.
• При переустановке ролика подачи [1] убедитесь, что он установлен в направлении, показанном на иллюстрации слева.
4. ПРОЦЕДУРА ПЕРИОДИЧЕСКОГО ОБСЛУЖИВАНИЯ

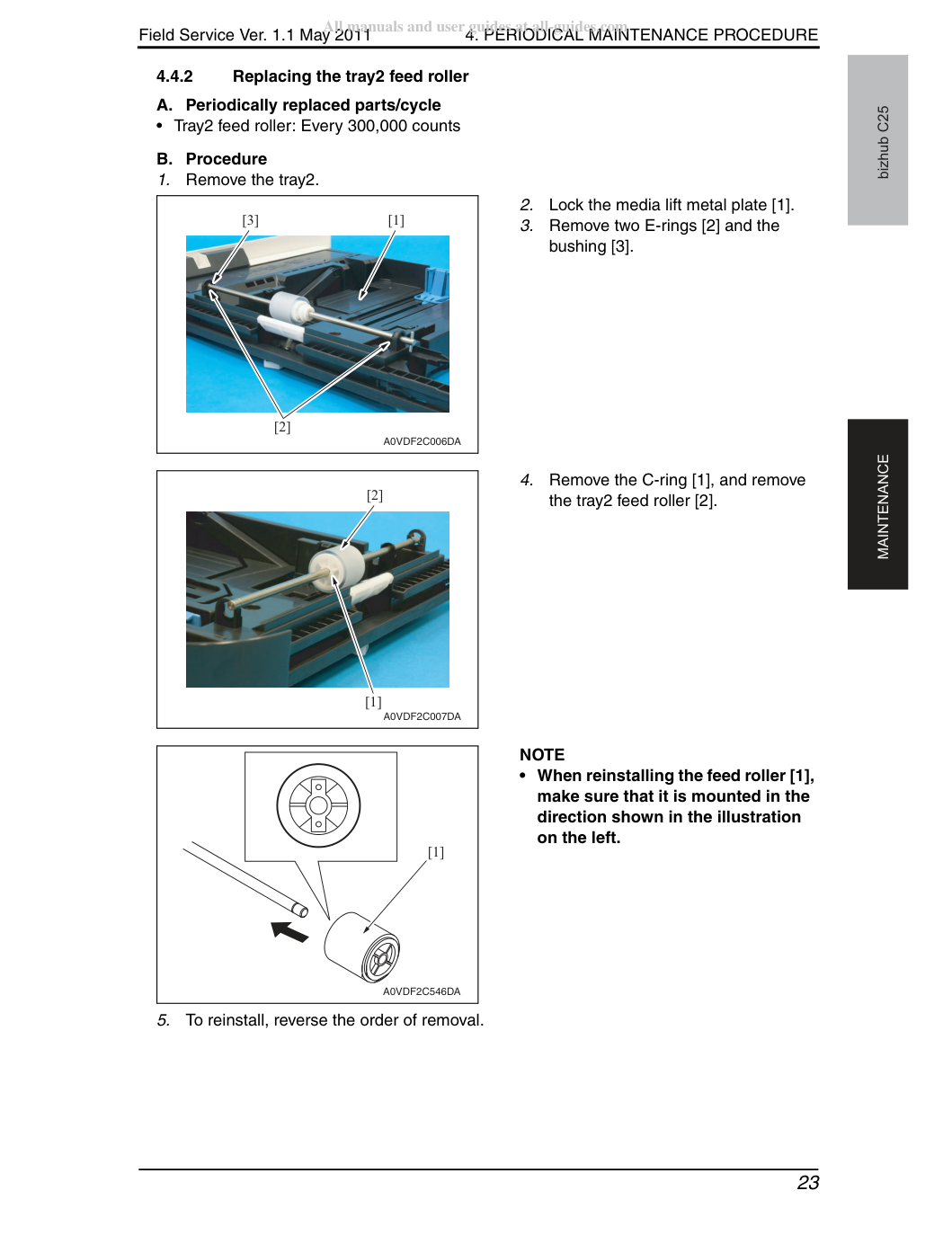

Зафиксируйте металлическую пластину подъема носителя (media lift metal plate) [1].
Извлеки два стопорных кольца E [2] и втулку [3].
Снимите стопорное кольцо (C-ring) [1] и снимите ролик подачи лотка 2 (tray2 feed roller) [2].
• При переустановке ролика подачи [1] убедитесь, что он установлен в направлении, показанном на иллюстрации слева.
Для переустановки выполните операции в обратном порядке.
