15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
Аппарат оснащён всего 64 программными переключателями, используемыми для настройки факса в соответствии со стандартом каждой страны.
Параметр по умолчанию можно изменить.
Параметр SOFT SWITCH по умолчанию автоматически изменяется в соответствии со следующими установками.
• Регион сбыта устанавливается в процедурах [UTILITY] → [ADMIN. MANAGEMENT] → [USER SETTING] → [PTT SETTING].
• Регион сбыта устанавливается в [PTT Setting] с помощью утилиты LSU.
• Когда установка выполнена в процедурах [SERVICE MODE] → [CLEAR DATA] → [SRAM CLEAR], параметр по умолчанию определяется в соответствии с текущей установкой региона сбыта.
Bit № можно изменить следующим образом.
• [SOFT SWITCH] в [SERVICE MODE].
Страна для каждого региона сбыта ПРИМЕЧАНИЕ • Разные страны могут быть применимы в зависимости от стандарта связи.
• Установка региона сбыта выполняется в процедуре [UTILITY] → [ADMIN. MANAGEMENT] → [USER SETTING] → [PTT SETTING].
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH

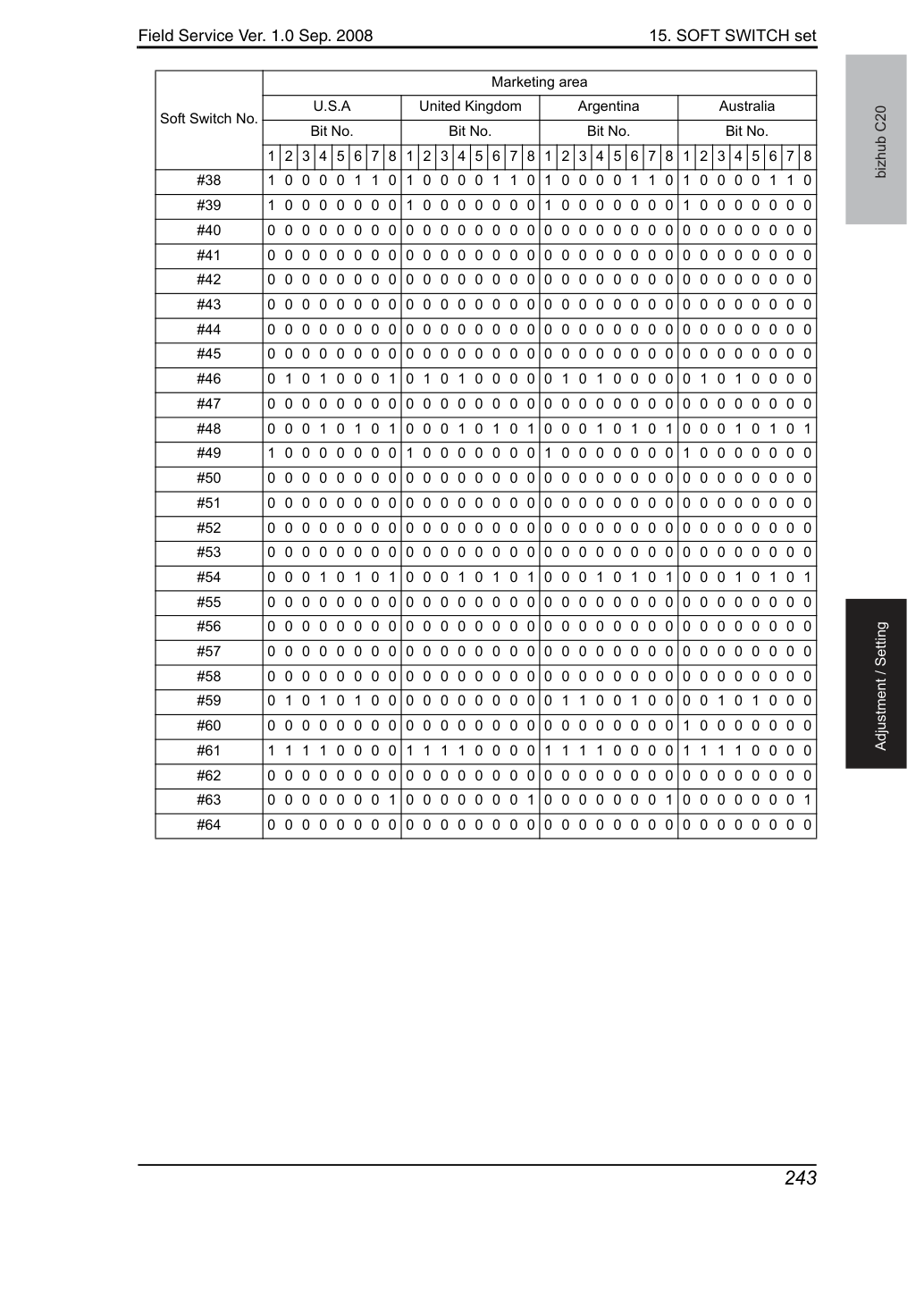

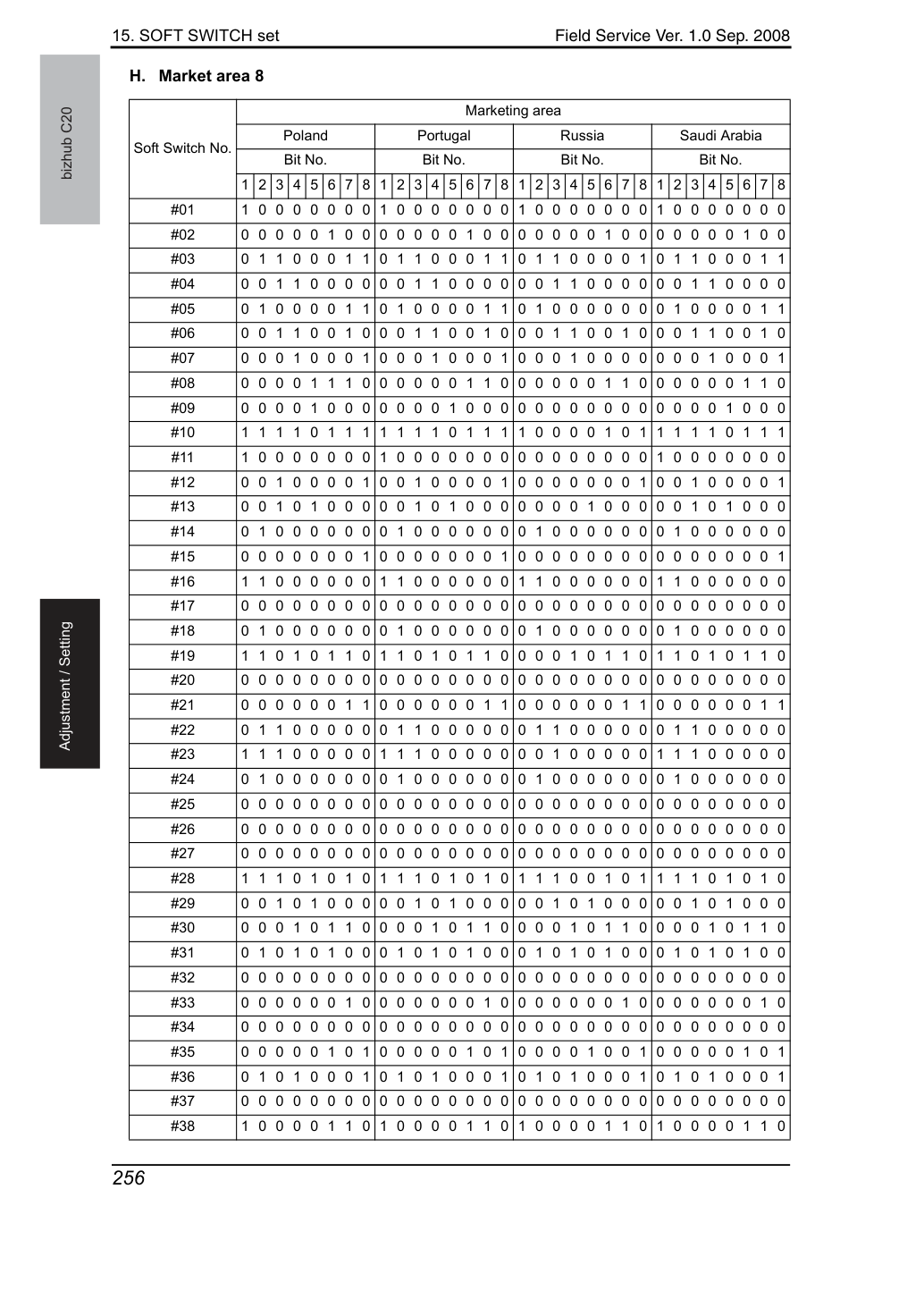

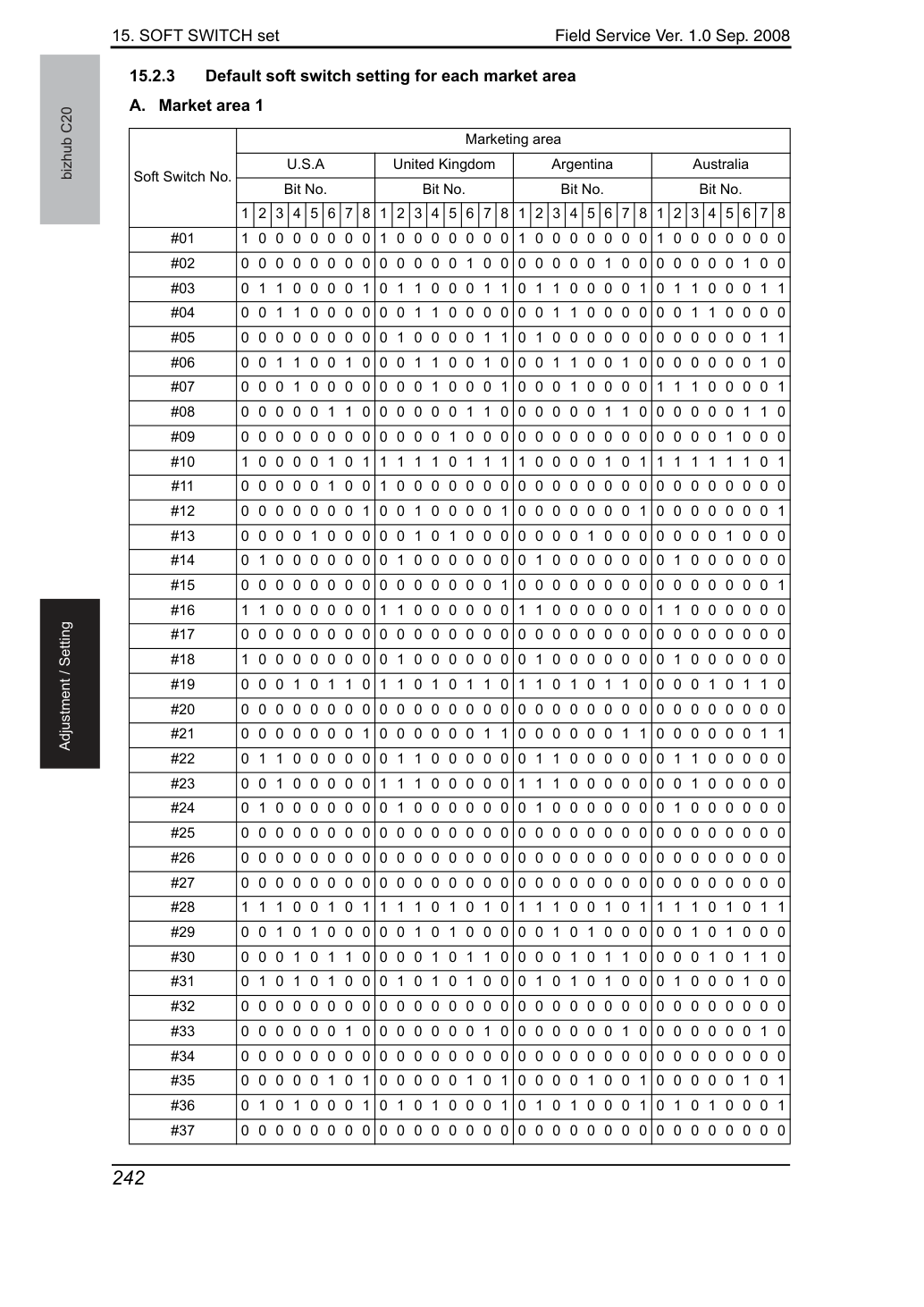

Установка SOFT SWITCH по умолчанию для каждого региона сбыта A. Регион сбыта 1 Soft Switch №
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
• Bit 1: N.G указывает, что наша сторона обнаружила сигнал RTN с другой стороны. В этом случае аппарат может повторно отправить ту же страницу до трёх или один раз, это используется только в режиме G3.
• Bit 2-3: В режиме G3, если строка ошибки для каждой страницы, аппарат отправляет RTN вместо RTN, в этом случае некоторые аппараты повторно отправляют ту же страницу. Количество повторов зависит от другой стороны.
• Bit 6: Если этот бит установлен на "0", функция выбора заголовка не может быть изменена пользователем, изменяемая только сервисным техником в режиме обслуживания.
C на сигнал фазы D в V.17 Пример:
15. Установка SOFT SWITCH
• Bit 8: Если этот бит установлен на 1, автоответчик отправляет имя аппарата по кадру NSF после подключения.
• Bit 7: Можно нажать клавишу Pause для вставки паузы между цифрами, это позволяет вставить более одного "P" в конец номера телефона для увеличения времени вызова (T) после вызова.
В этом случае можно использовать "P" для увеличения времени T1 при вызове других сторон.
15. Установка SOFT SWITCH
• Bit 3: Продолжительность сигнала тревоги 3 секунды после обнаружения отрицательного сигнала в режиме G3.
• Bit 4: Сообщение на дисплее будет отображаться на LCD 3 секунды или до следующего входящего сигнала T30.
1: Да - сигнал тревоги для отправки или приёма сигнала RTN.
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
15. Установка SOFT SWITCH
• Bit 5: Если этот бит установлен на "1", символ "+" будет помещён в первую позицию в команде CSI и TSI.
