Konica Minolta bizhub C20 — Техническое обслуживание

← Konica Minolta bizhub C20 — все главы инструкции

3. Периодическая диагностика

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

• Для обеспечения качественной печати машиной и продления срока ее эксплуатации рекомендуется проводить работы по техническому обслуживанию, описанные в данном графике, в соответствии с указаниями.

• Время замены определяется общим значением счётчика.

• Условия обслуживания основаны на A4S или letterS, односторонней печати.

*1: Для подробностей см. сервис-мануал опционального нижнего блока подачи.

3. Периодическая диагностика

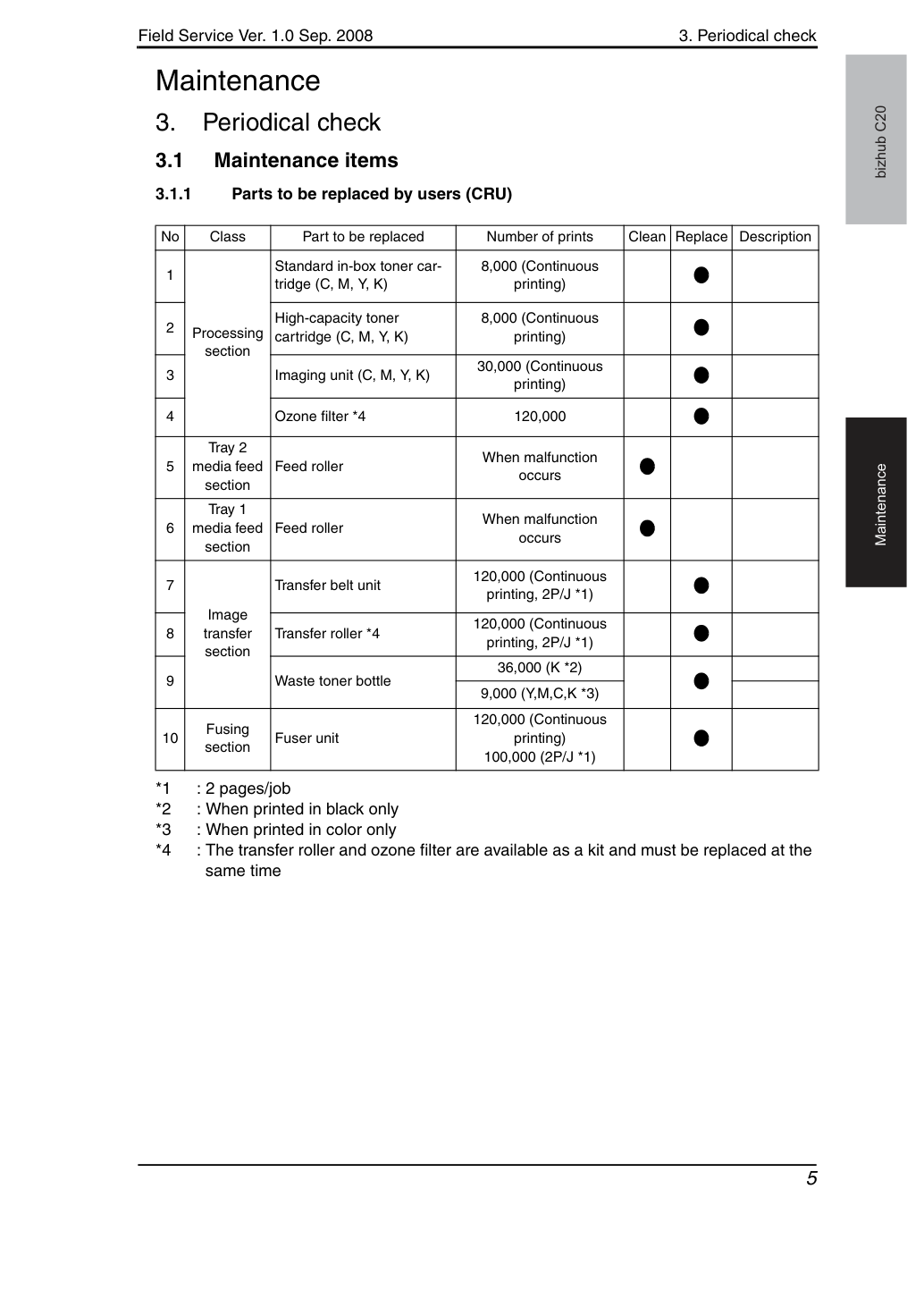

Концепция срока службы компонентов A. Условия для значений спецификаций срока службы • Значения спецификаций срока службы представляют количество отпечатанных страниц или эквивалентные цифры при выполнении указанных условий (см. таблицу ниже). Они могут быть больше или меньше в зависимости от условий эксплуатации аппарата каждого отдельного пользователя.

• Обнаруживается датчиком полной бутыли отработанного тонера (waste toner full sensor).

• Состояние полной бутыли отработанного тонера определяется при производстве примерно 1500 цветных печатных страниц после обнаружения состояния почти полной бутыли.

• На основании данных вращения двигателя плавления подсчитывается время работы термоузла (fuser unit).

Сравнивая значение времени работы термоузла с количеством отпечатанных страниц, аппарат определяет значение, которое достигает срока службы раньше.

• На основании количества отпечатанных страниц определяется срок службы.

• На основании данных вращения промежуточного транспортного двигателя подсчитывается время работы ремня передачи (transfer belt) и определяется срок службы.

• На основании данных вращения цветного барабана PC или промежуточного транспортного двигателя подсчитывается время работы узла визуализации (imaging unit).

Сравнивая значение времени работы узла визуализации и количество отпечатанных страниц, аппарат определяет значение, которое достигает срока службы раньше.

3. Периодическая диагностика

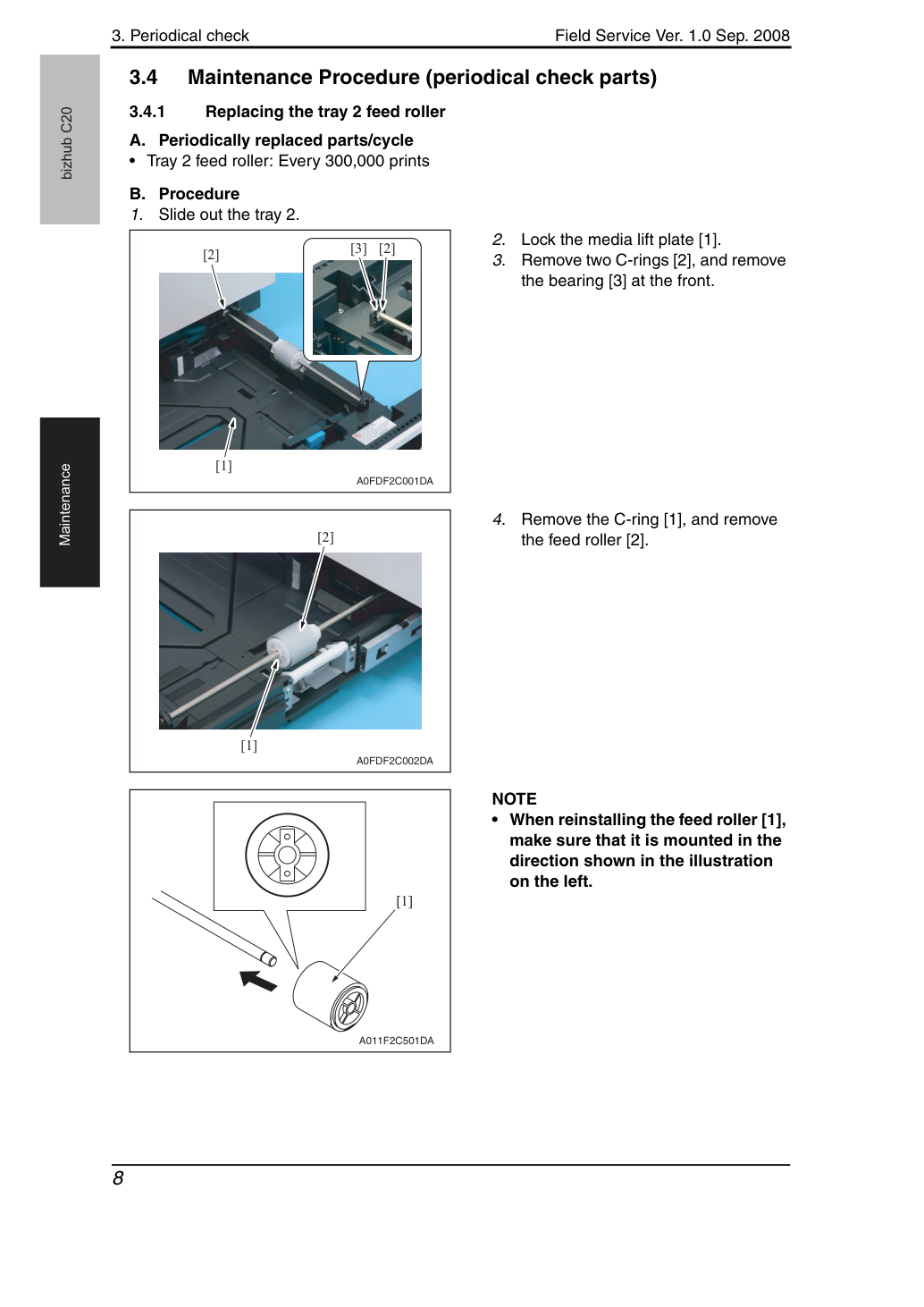

Зафиксируйте пластину подъема носителя [1].

Удалите два стопорных кольца (C-rings) [2] и удалите подшипник [3] спереди.

Удалите стопорное кольцо (C-ring) [1] и удалите ролик подачи (feed roller) [2].

• При переустановке ролика подачи [1] убедитесь, что он установлен в направлении, показанном на иллюстрации слева.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

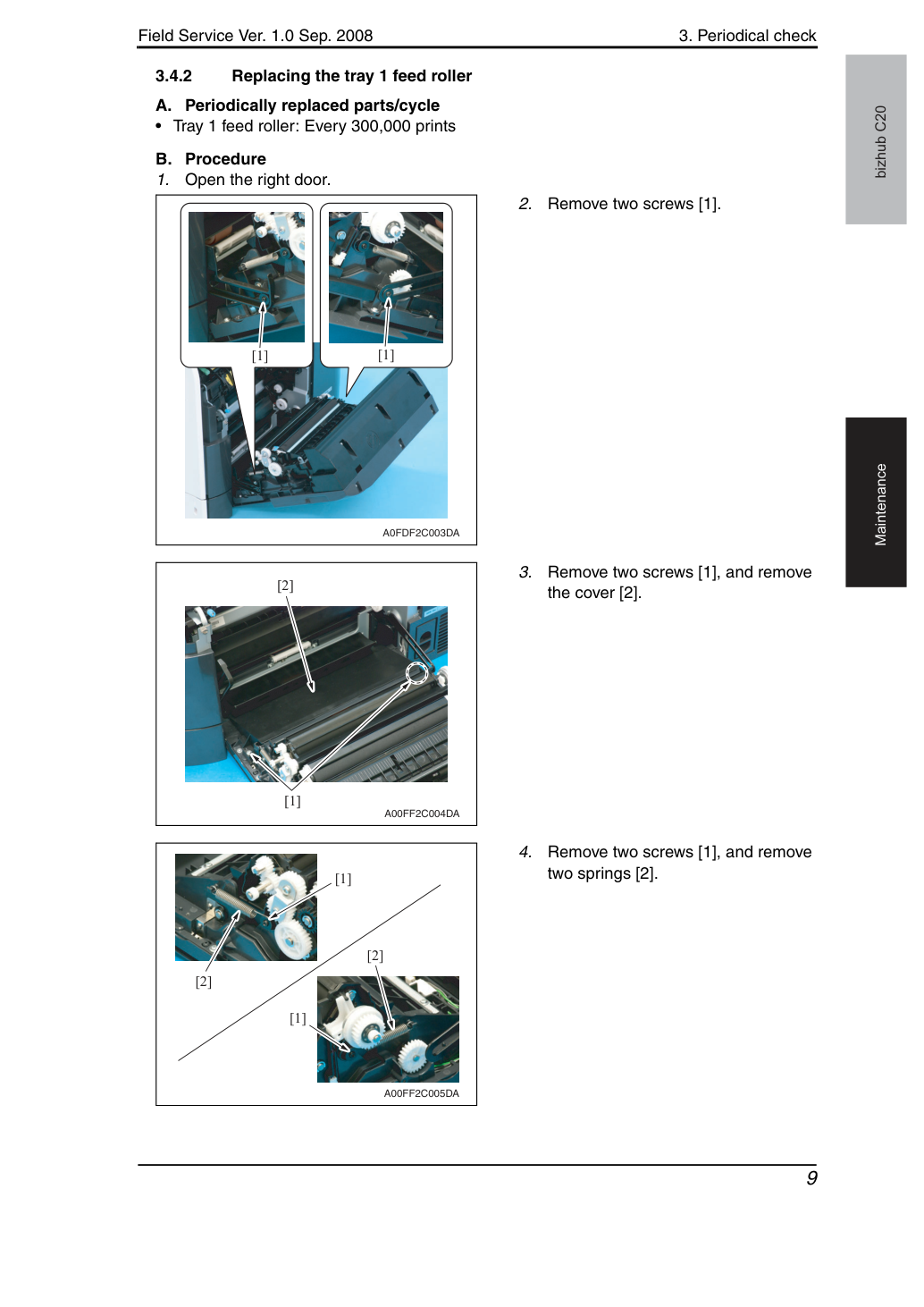

Удалите два винта [1] и удалите крышку [2].

Удалите два винта [1] и удалите две пружины [2].

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

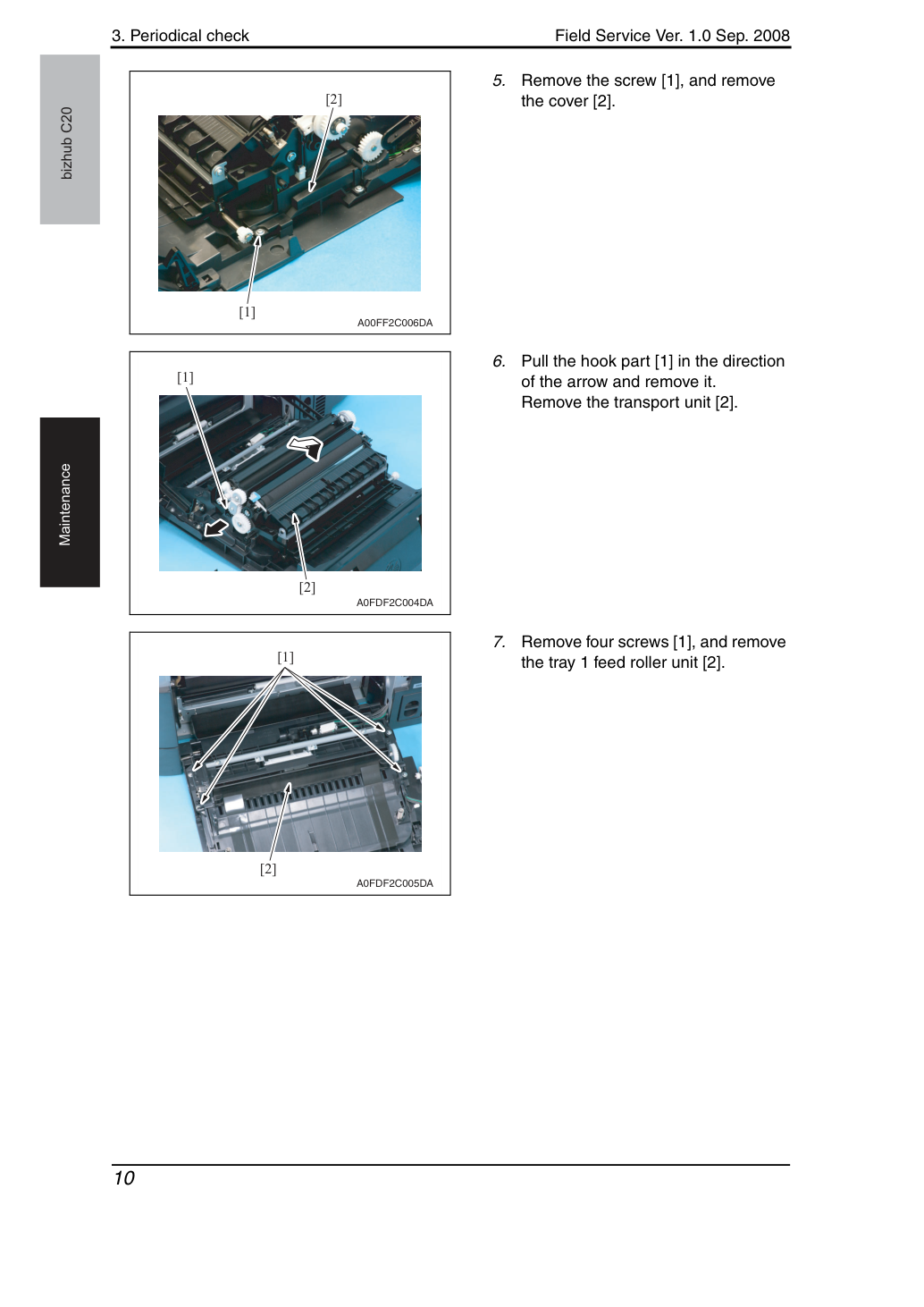

Снимите винт [1] и снимите крышку [2].

Потяните крючок [1] в направлении стрелки и удалите его.

Удалите транспортный узел (transport unit) [2].

Удалите четыре винта [1] и удалите узел ролика подачи лотка 1 (tray 1 feed roller unit) [2].

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

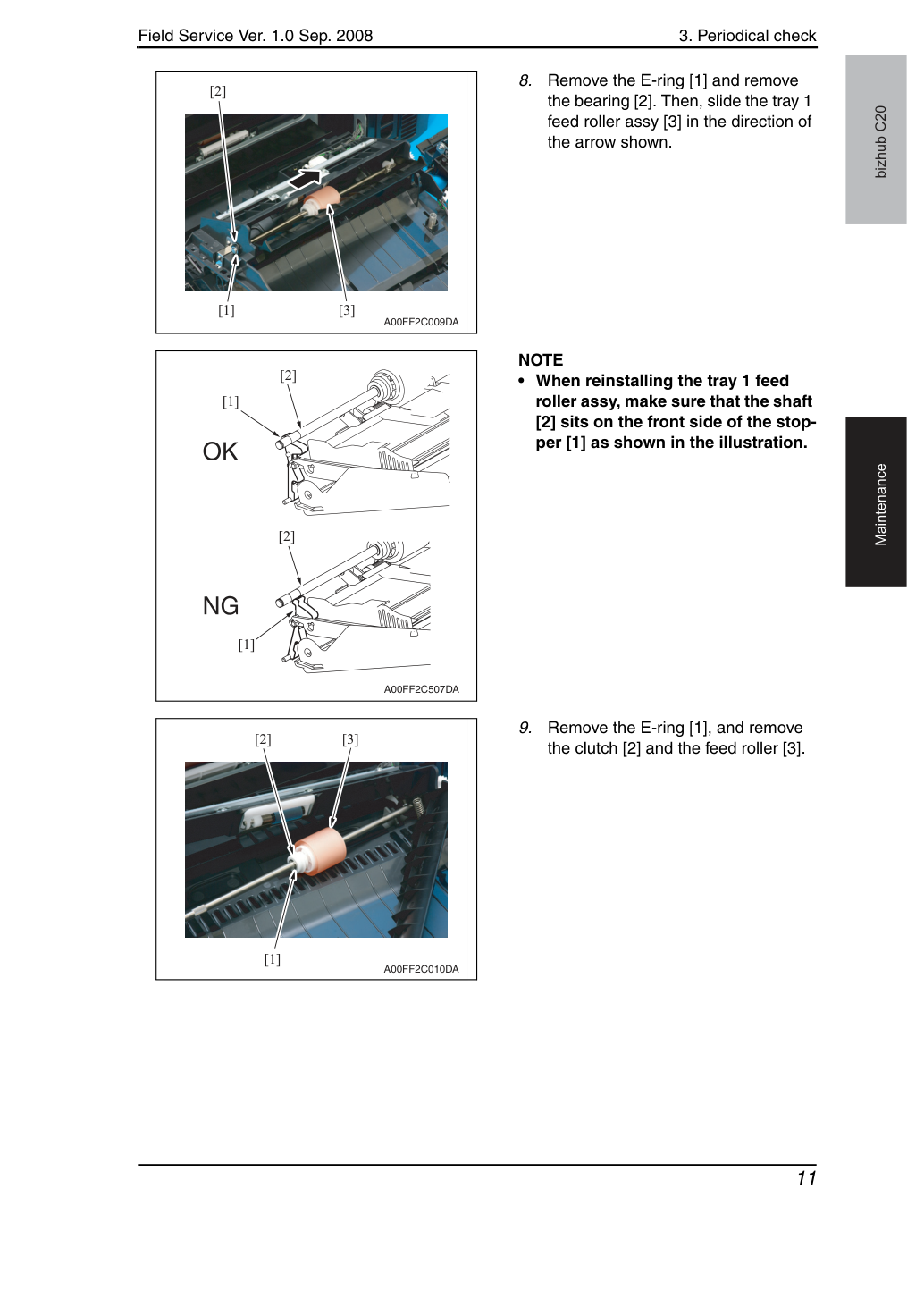

Удалите стопорное кольцо (E-ring) [1] и удалите подшипник [2]. Затем сдвиньте узел ролика подачи лотка 1 (tray 1 feed roller assy) [3] в направлении показанной стрелки.

• При переустановке узла ролика подачи лотка 1 убедитесь, что вал [2] опирается на переднюю сторону упора [1], как показано на иллюстрации.

Удалите стопорное кольцо (E-ring) [1] и удалите муфту (clutch) [2] и ролик подачи (feed roller) [3].

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

bizhub C20 Техническое обслуживание ПРИМЕЧАНИЕ • При переустановке ролика подачи [1] и муфты убедитесь, что они установлены в направлении, показанном на иллюстрации слева.

Возьмитесь за ручку озонного фильтра (ozone filter) [1] и выдвиньте его из аппарата.

Установите новый озонный фильтр в аппарат.

3. Периодическая диагностика

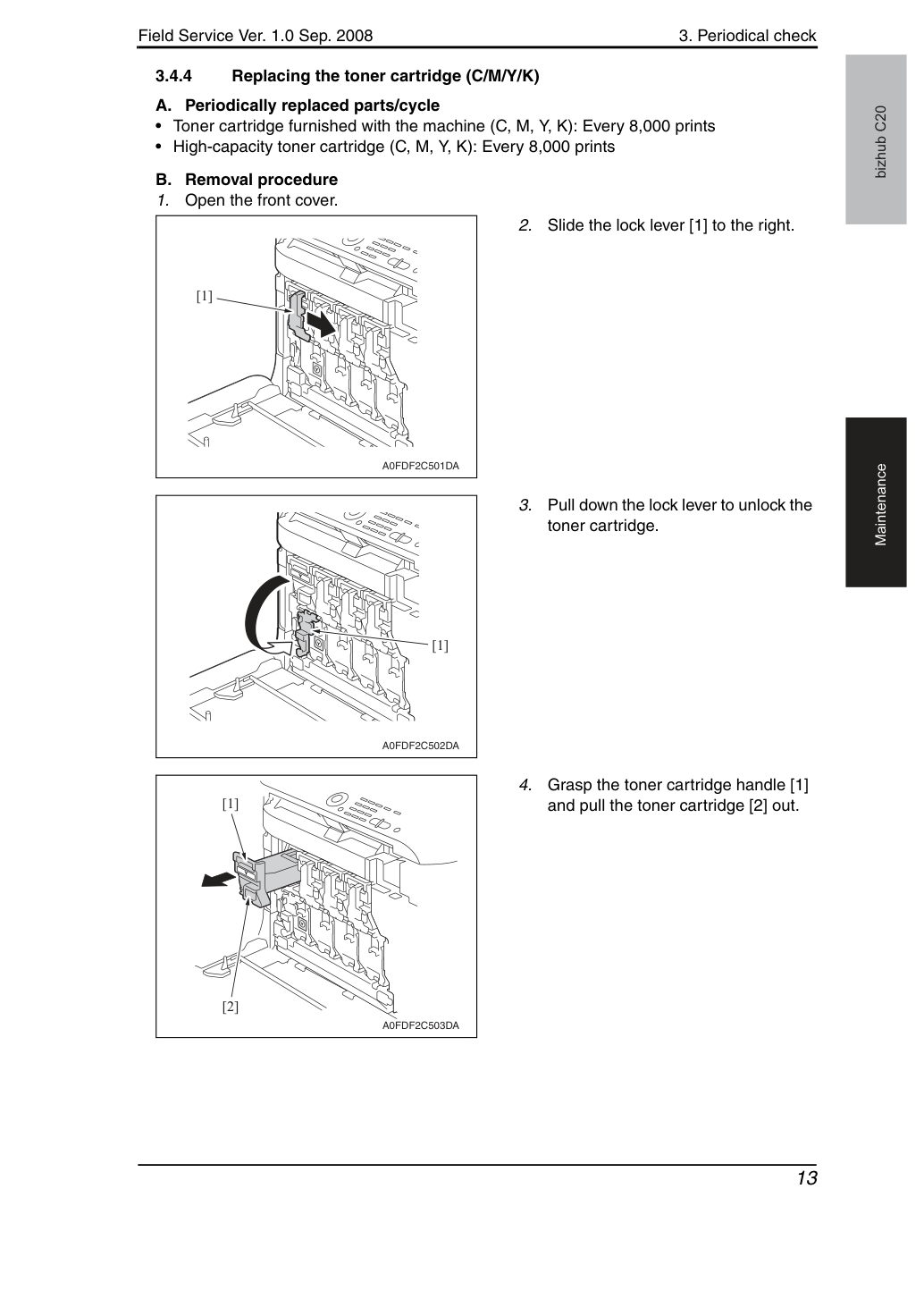

Сдвиньте рычаг блокировки (lock lever) [1] вправо.

Потяните рычаг блокировки вниз, чтобы разблокировать картридж с тонером.

Возьмитесь за ручку картриджа с тонером [1] и вытяните картридж с тонером [2].

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

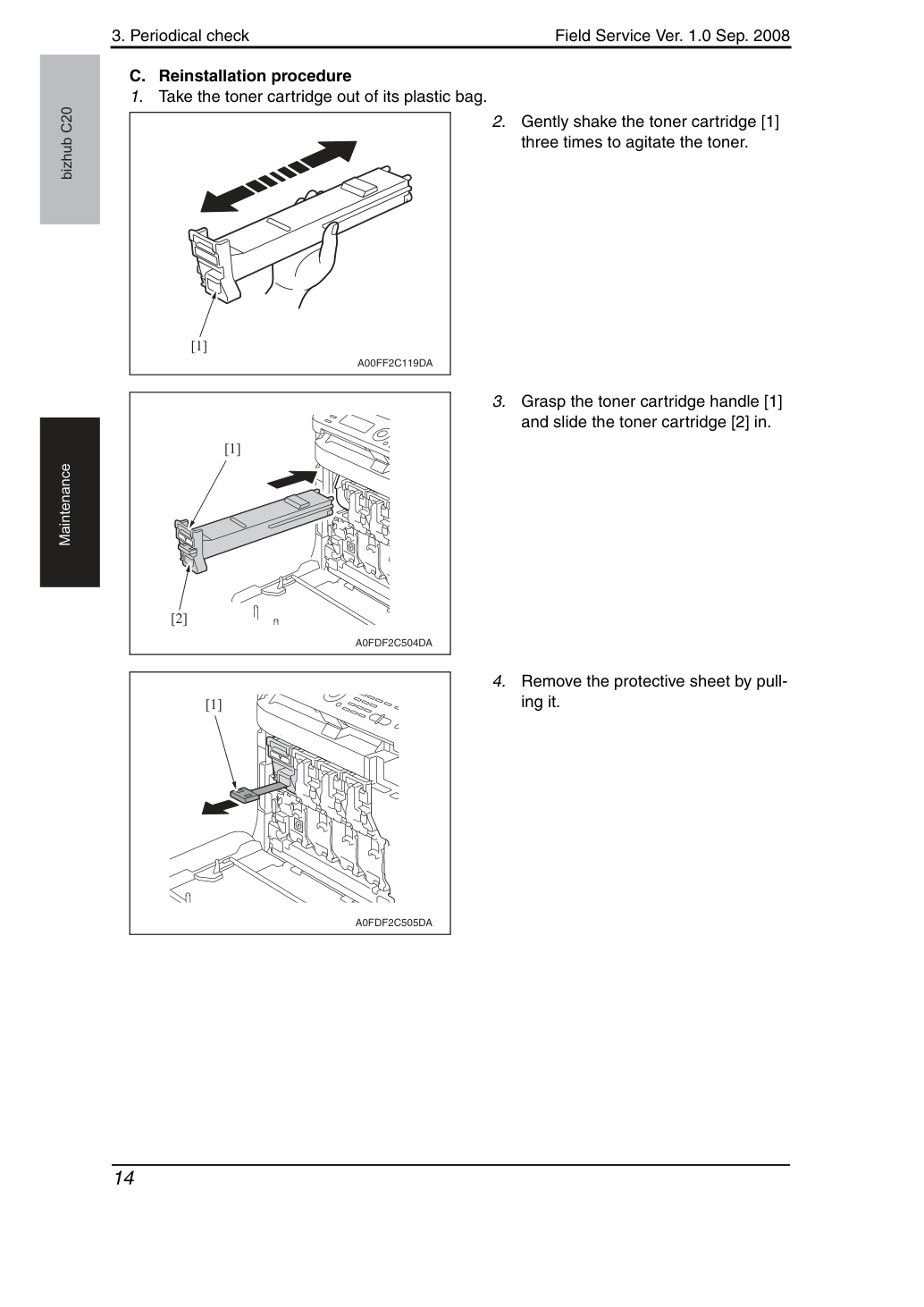

Извлеките картридж тонера из пластикового пакета.

Осторожно встряхивайте картридж тонера [1] три раза для перемешивания тонера.

Возьмитесь за ручку картриджа тонера [1] и вставьте картридж тонера [2].

Снимите защитный лист, потянув его.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

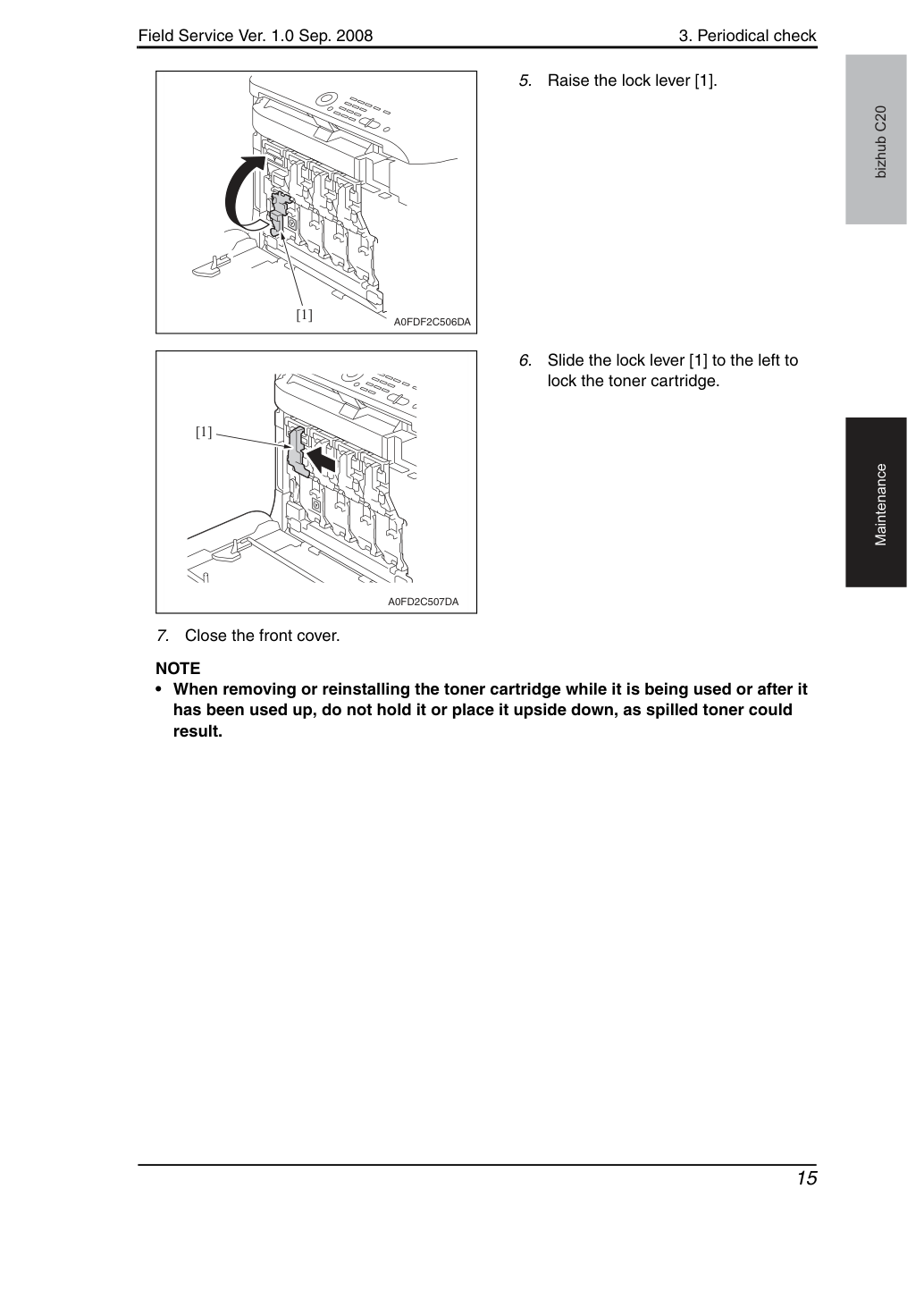

Сдвиньте рычаг блокировки [1] влево, чтобы заблокировать картридж тонера.

• При снятии или переустановке картриджа тонера во время использования или после его расходования не держите его и не размещайте его вверх дном, так как может произойти рассыпание тонера.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

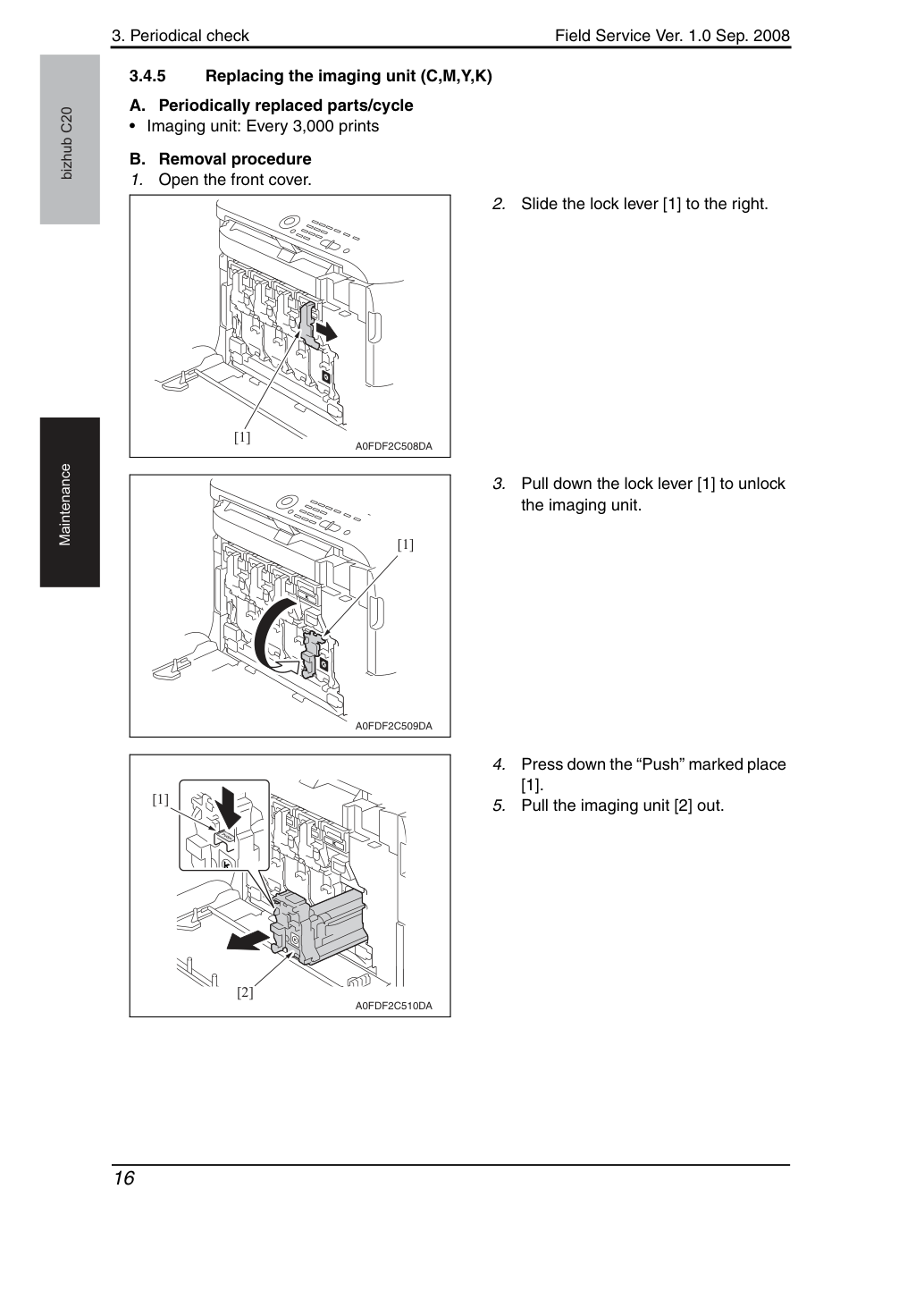

Сдвиньте рычаг блокировки (lock lever) [1] вправо.

Потяните рычаг блокировки [1] вниз, чтобы разблокировать узел изображения.

Нажмите на место, отмеченное "Push" [1].

Вытащите блок формирования изображения [2].

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

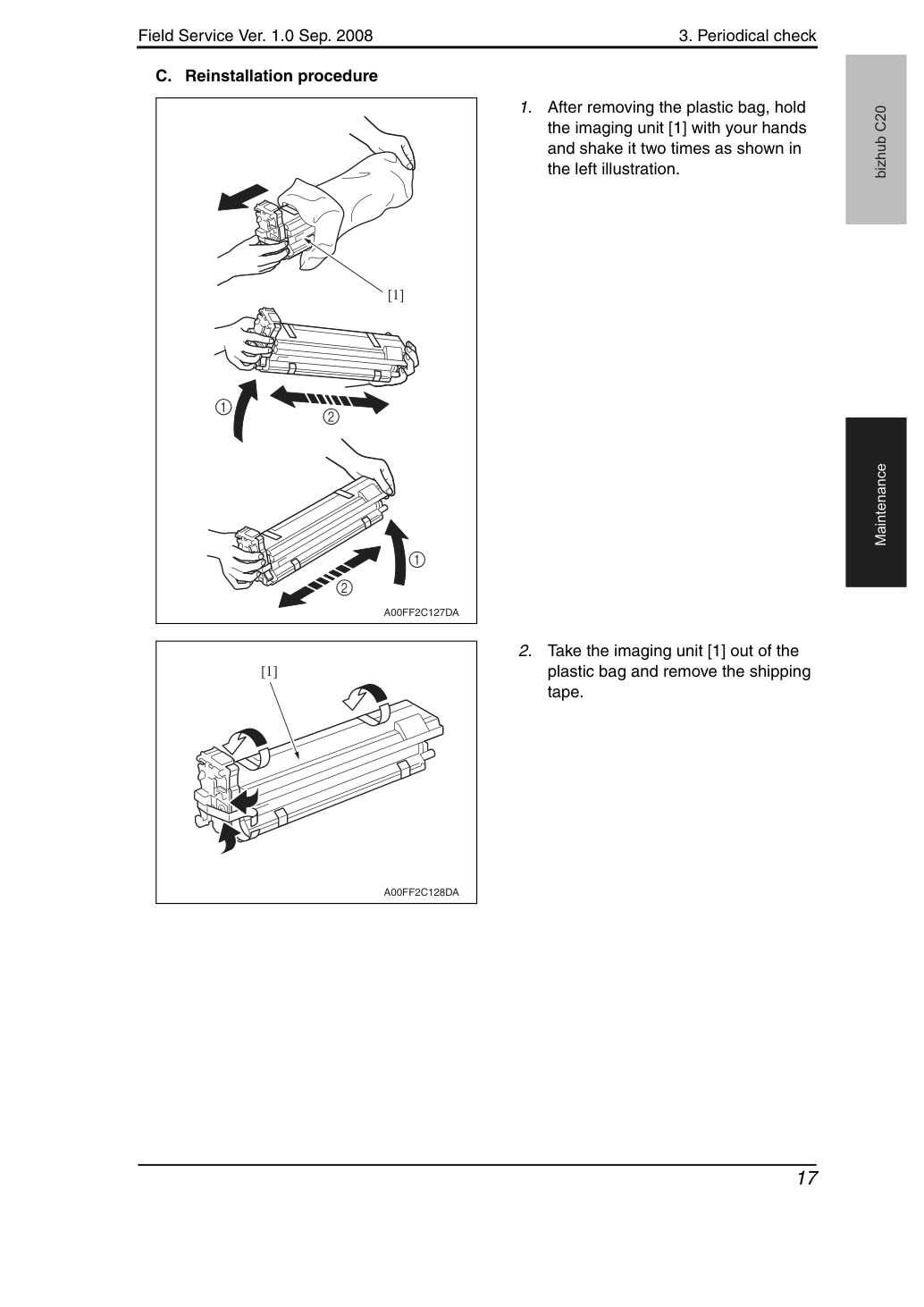

После извлечения пластикового пакета держите узел изображения [1] в руках и встряхните его два раза, как показано на левой иллюстрации.

Извлеките узел изображения [1] из пластикового пакета и снимите транспортировочный скотч.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

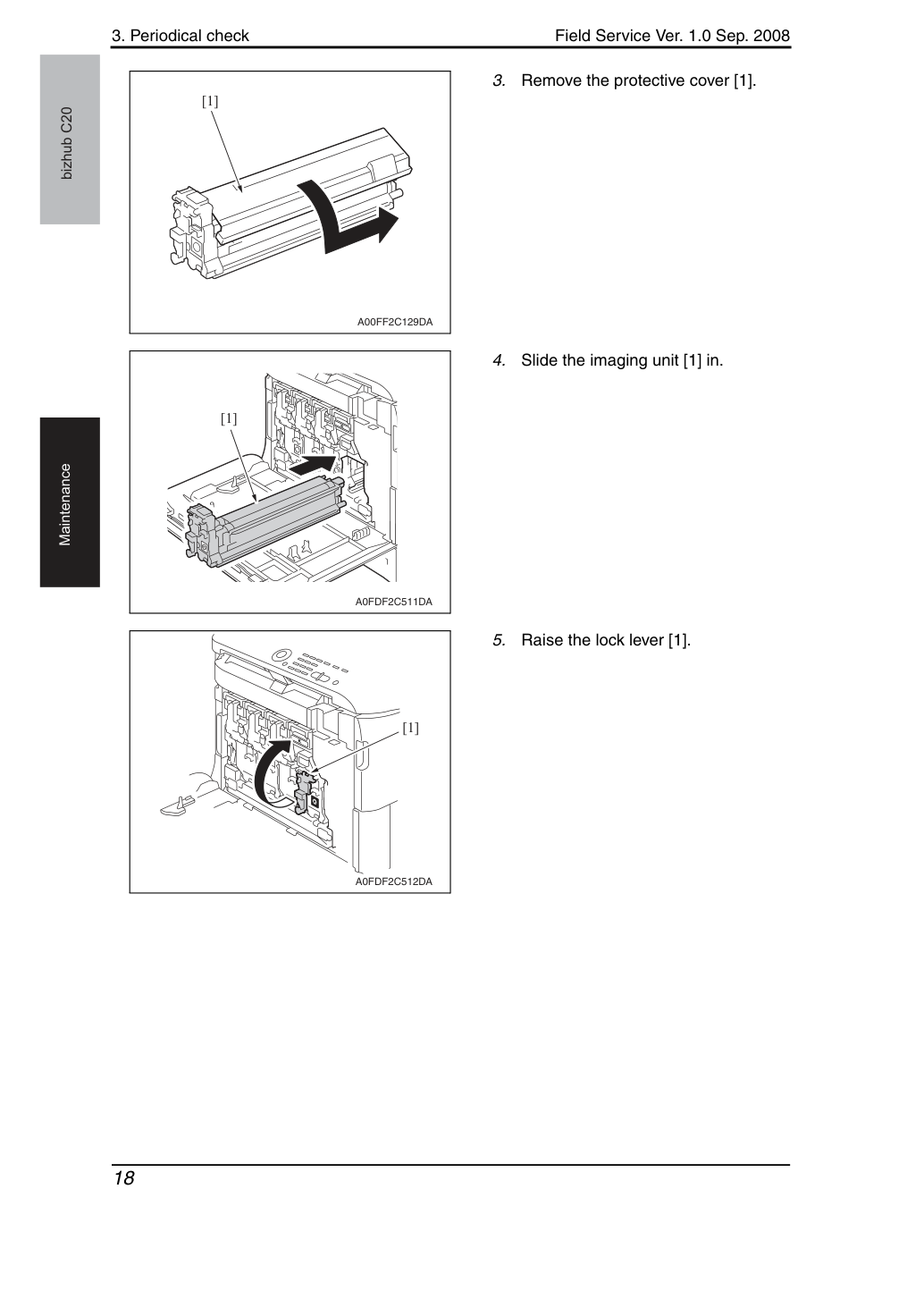

Снимите защитную крышку [1].

Вставь блок формирования изображения [1].

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

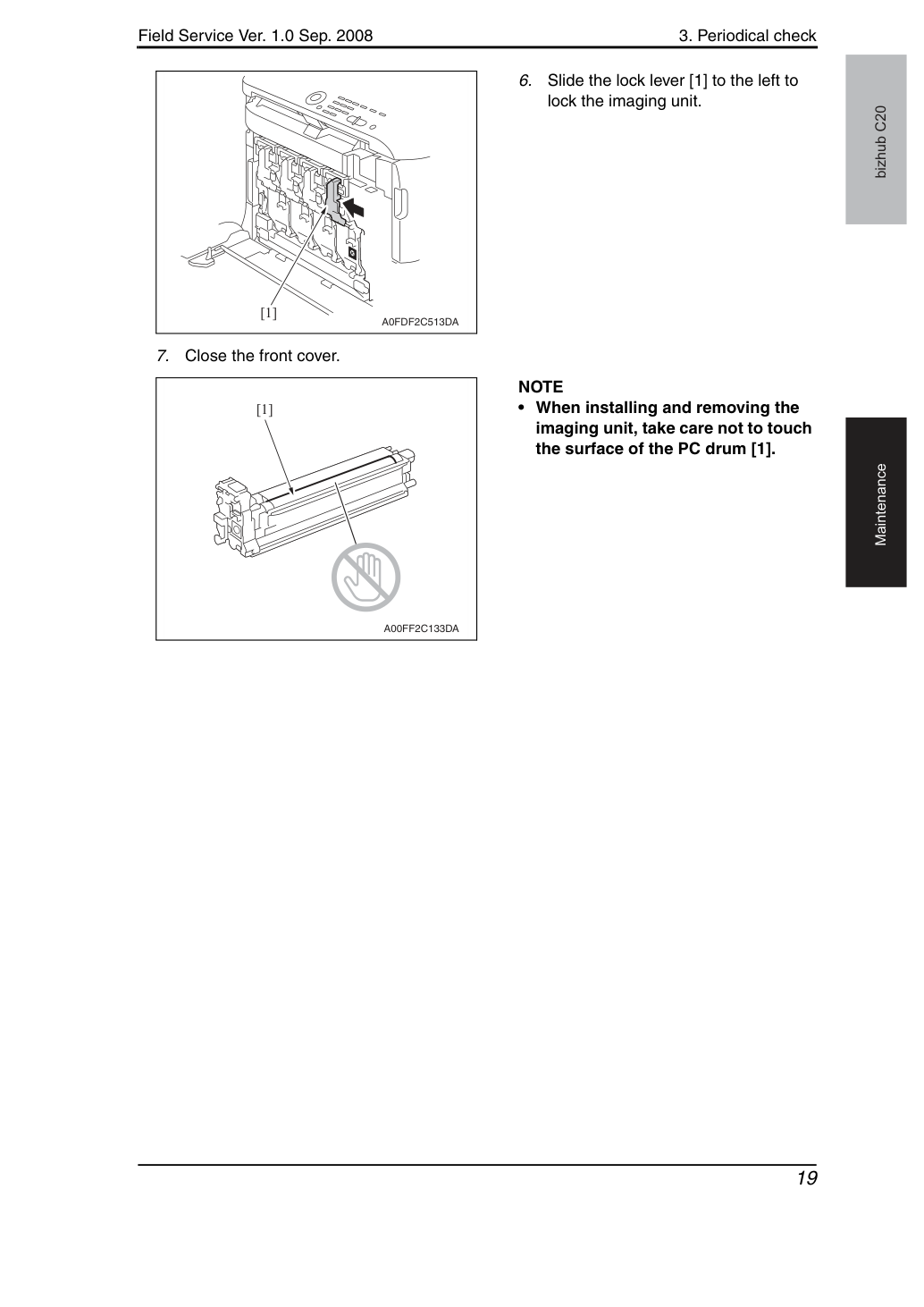

Сдвиньте рычаг блокировки [1] влево, чтобы заблокировать узел изображения.

• При установке и снятии узла изображения берегитесь касаться поверхности печатного барабана (PC drum) [1].

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

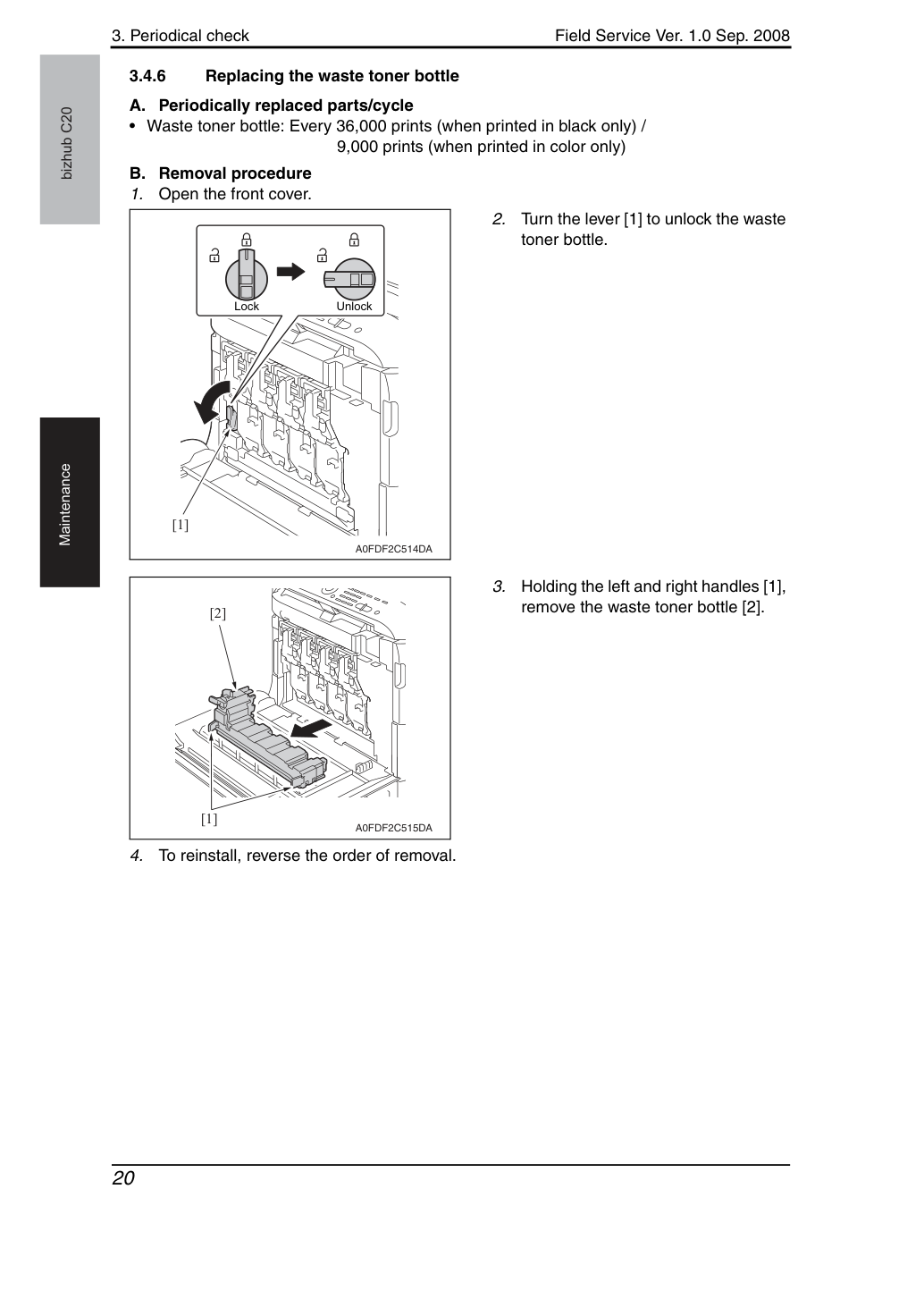

Поверните рычаг [1], чтобы разблокировать контейнер отработанного тонера.

Держась за левую и правую ручки [1], извлеките контейнер отработанного тонера [2].

Для переустановки выполните операции в обратном порядке.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

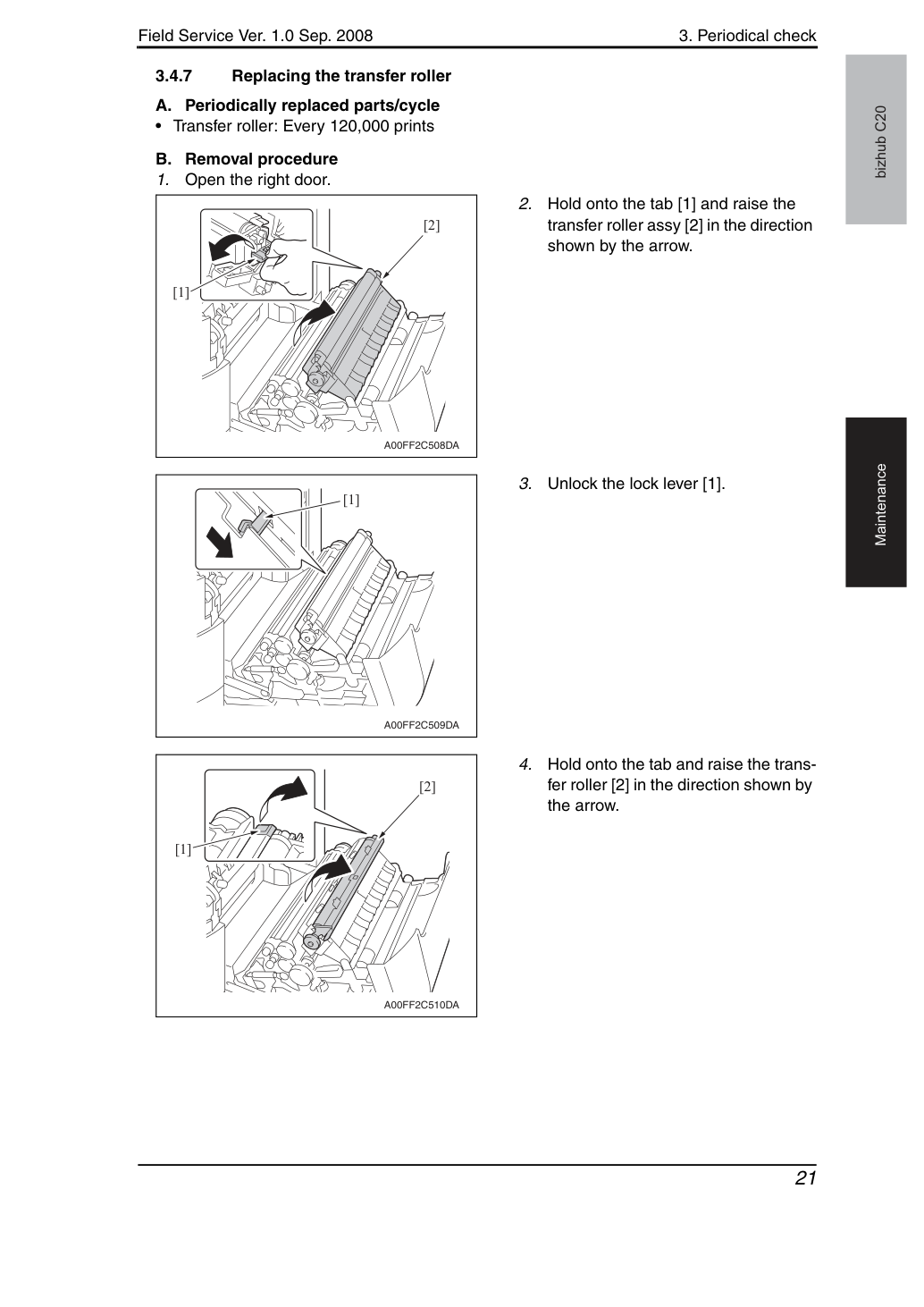

Возьмитесь за выступ [1] и поднимите узел переносящего ролика [2] в направлении, указанном стрелкой.

Возьмитесь за выступ и поднимите переносящий ролик [2] в направлении, указанном стрелкой.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

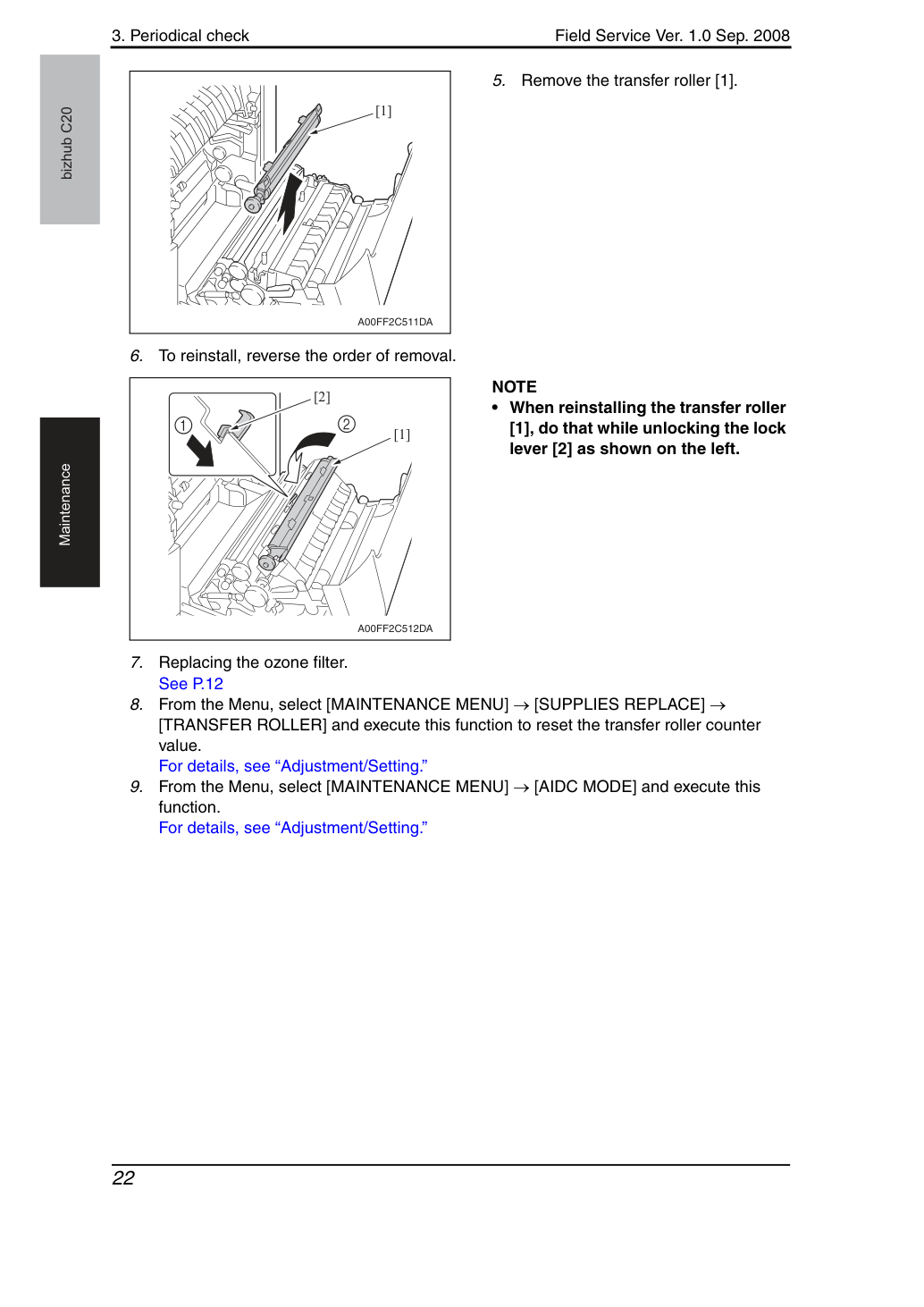

Извлеките переносящий ролик [1].

Для переустановки выполните операции в обратном порядке.

• При переустановке переносящего ролика [1] делайте это при разблокированном рычаге блокировки [2], как показано слева.

В меню выберите [MAINTENANCE MENU] → [SUPPLIES REPLACE] → [TRANSFER ROLLER] и выполните эту функцию для сброса значения счётчика переносящего ролика.

В меню выберите [MAINTENANCE MENU] → [AIDC MODE] и выполните эту функцию.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

Извлеките контейнер отработанного тонера.

Снимите узел формирования изображения (C, M, Y, K).

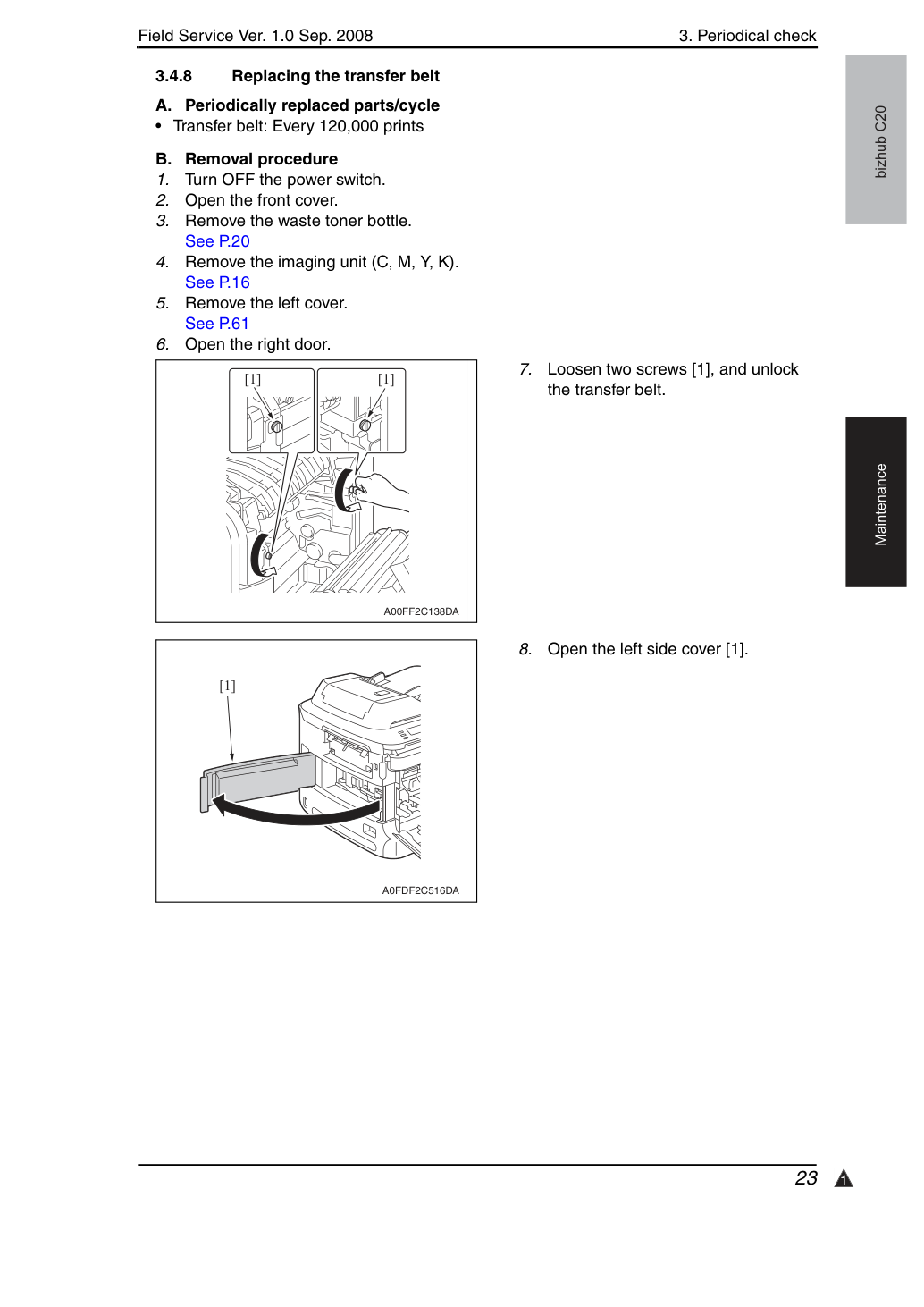

Ослабьте два винта [1] и разблокируйте передаточный ремень.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

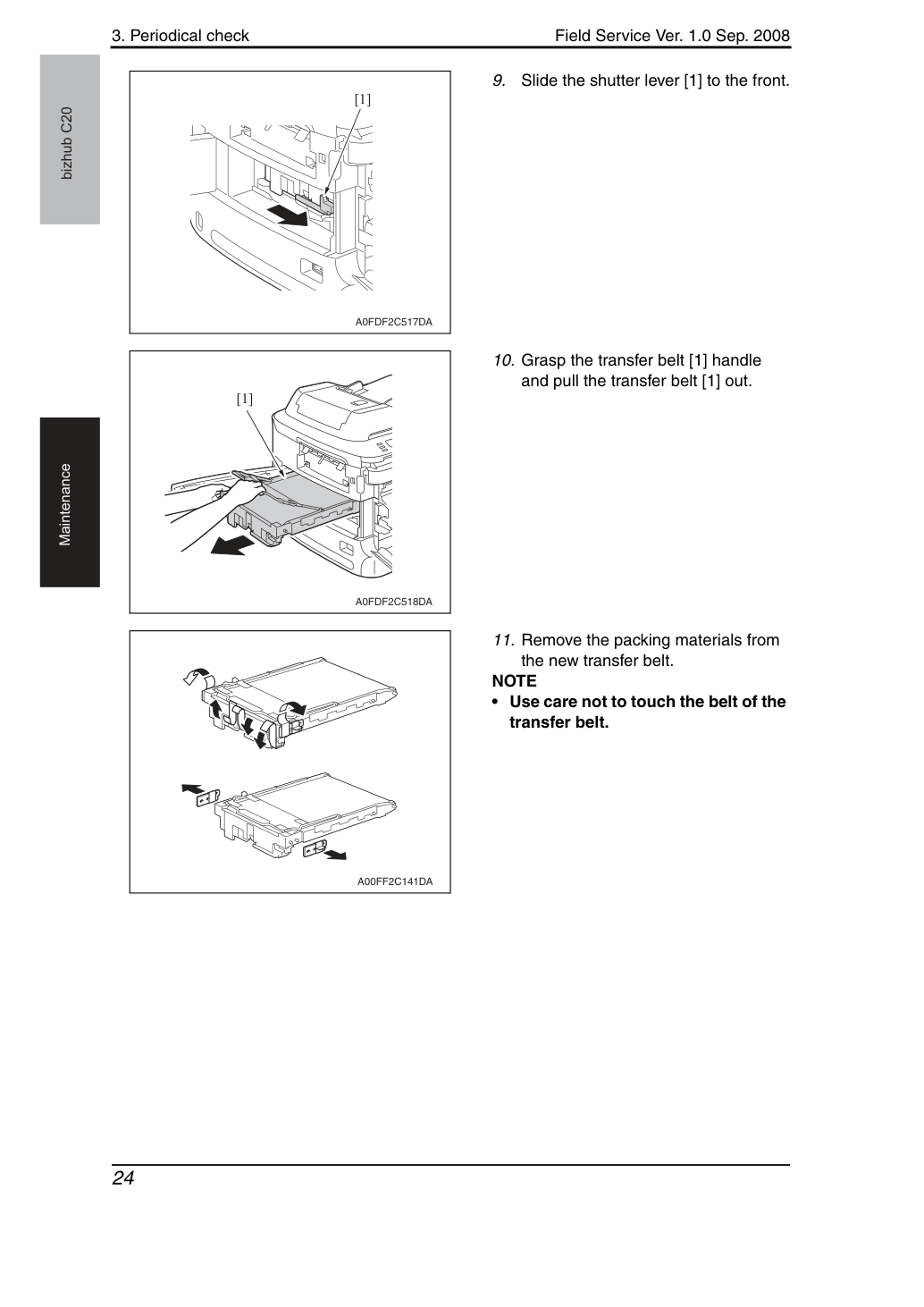

Сдвиньте шторный рычаг [1] вперёд.

10. Возьмитесь за ручку передаточного ремня [1]

и извлеките передаточный ремень [1].

11. Извлеките упаковочные материалы из

• Берегитесь касаться ремня передаточного ремня.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

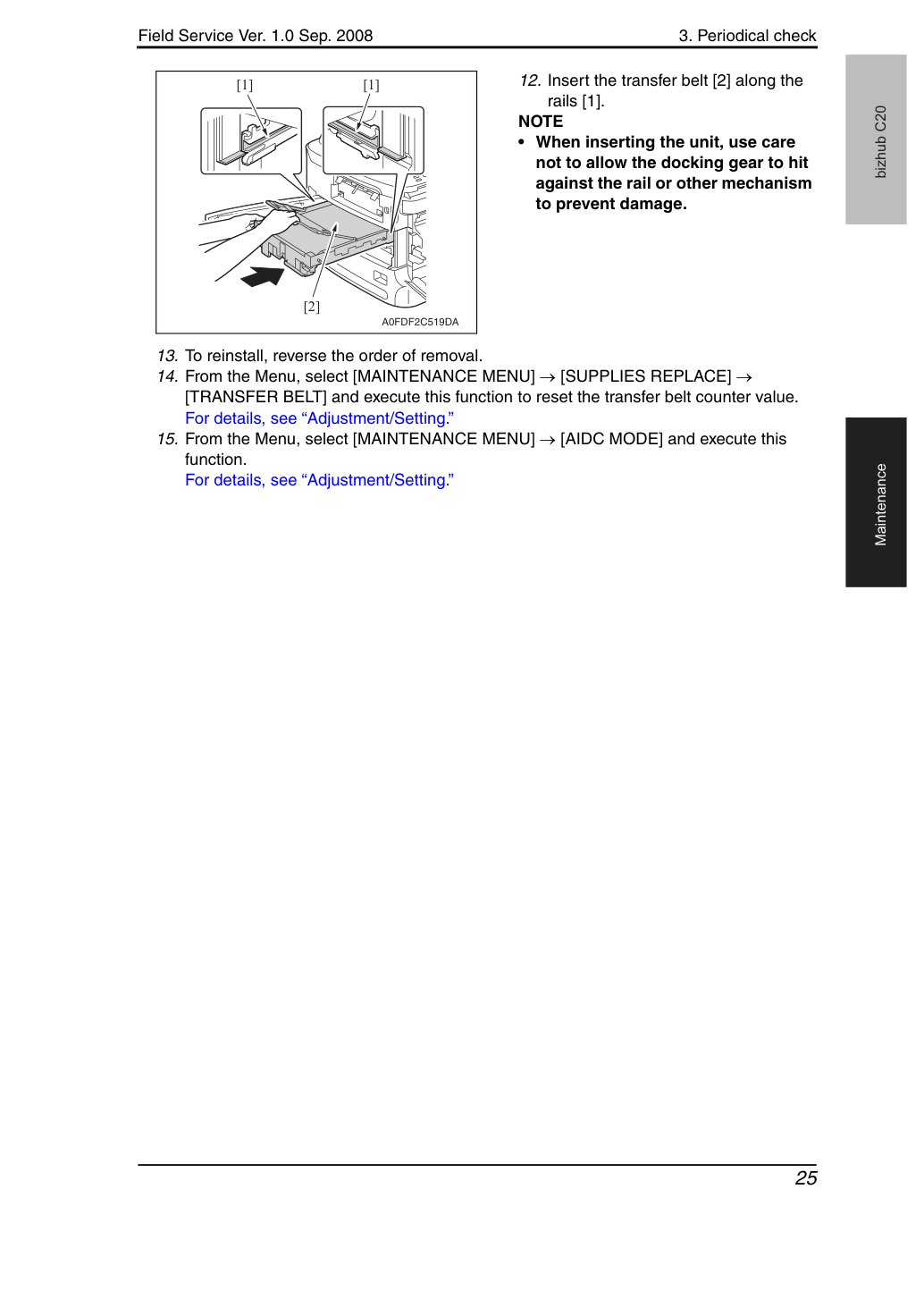

12. Вставьте передаточный ремень [2] вдоль

• При установке узла берегитесь, чтобы стыковочная шестерня не ударилась о направляющую или другой механизм во избежание повреждения.

13. Для переустановки выполните обратный порядок снятия.

14. В меню выберите [MAINTENANCE MENU] → [SUPPLIES REPLACE] →

[TRANSFER BELT] и выполните эту функцию для сброса значения счётчика передаточного ремня.

15. В меню выберите [MAINTENANCE MENU] → [AIDC MODE] и выполните эту

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

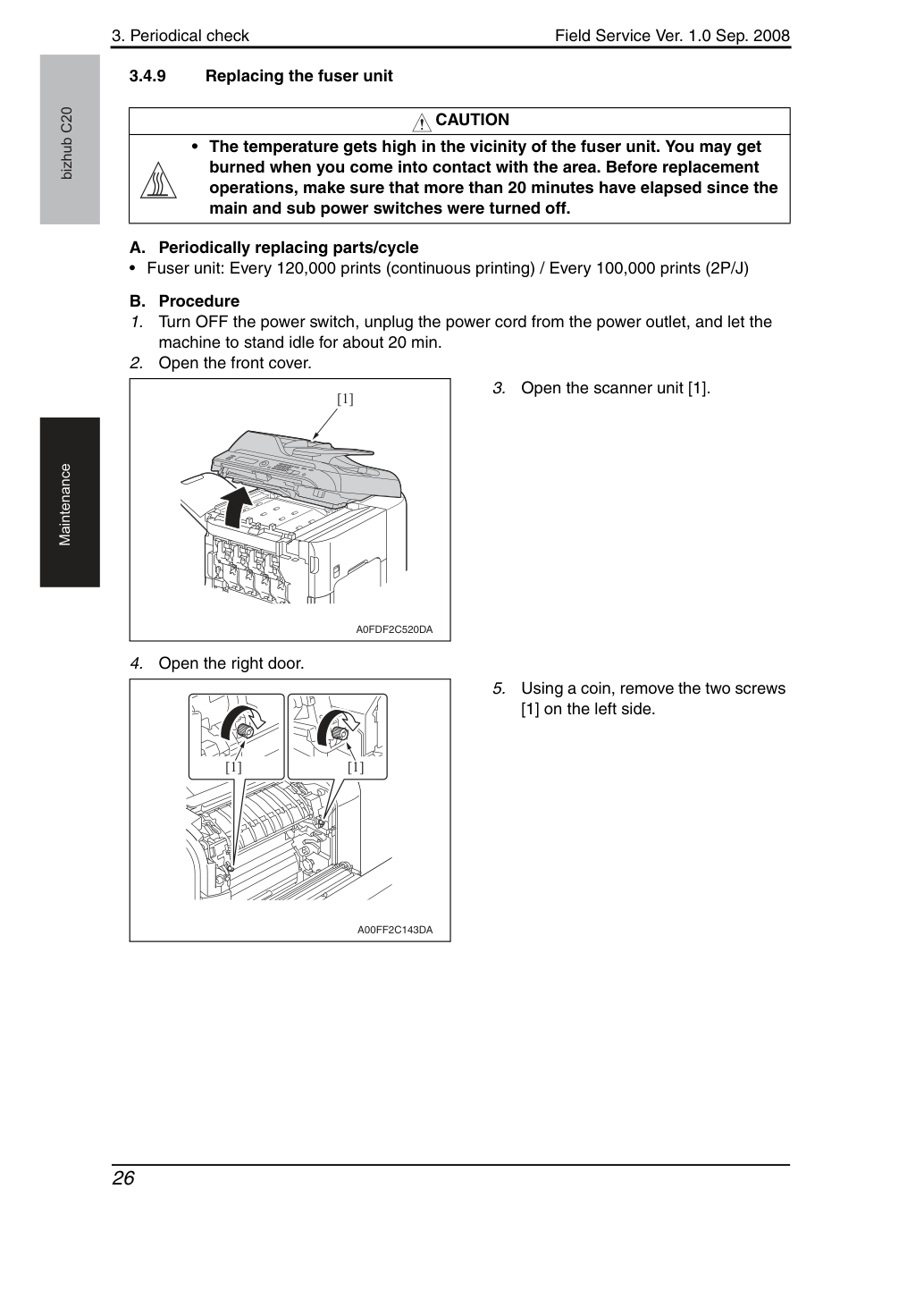

Отключите питание, отсоедините кабель питания от розетки и дайте машине постоять без нагрузки около 20 мин.

С помощью монеты извлеките два винта [1] с левой стороны.

• Температура высока в районе термоузла (Fuser). Вы можете получить ожог при контакте с этой областью. Перед выполнением операций замены убедитесь, что прошло не менее 20 минут с момента выключения главного и вспомогательного выключателей питания.

Схема из сервис-мануала
Схема из сервис-мануала

3. Периодическая диагностика

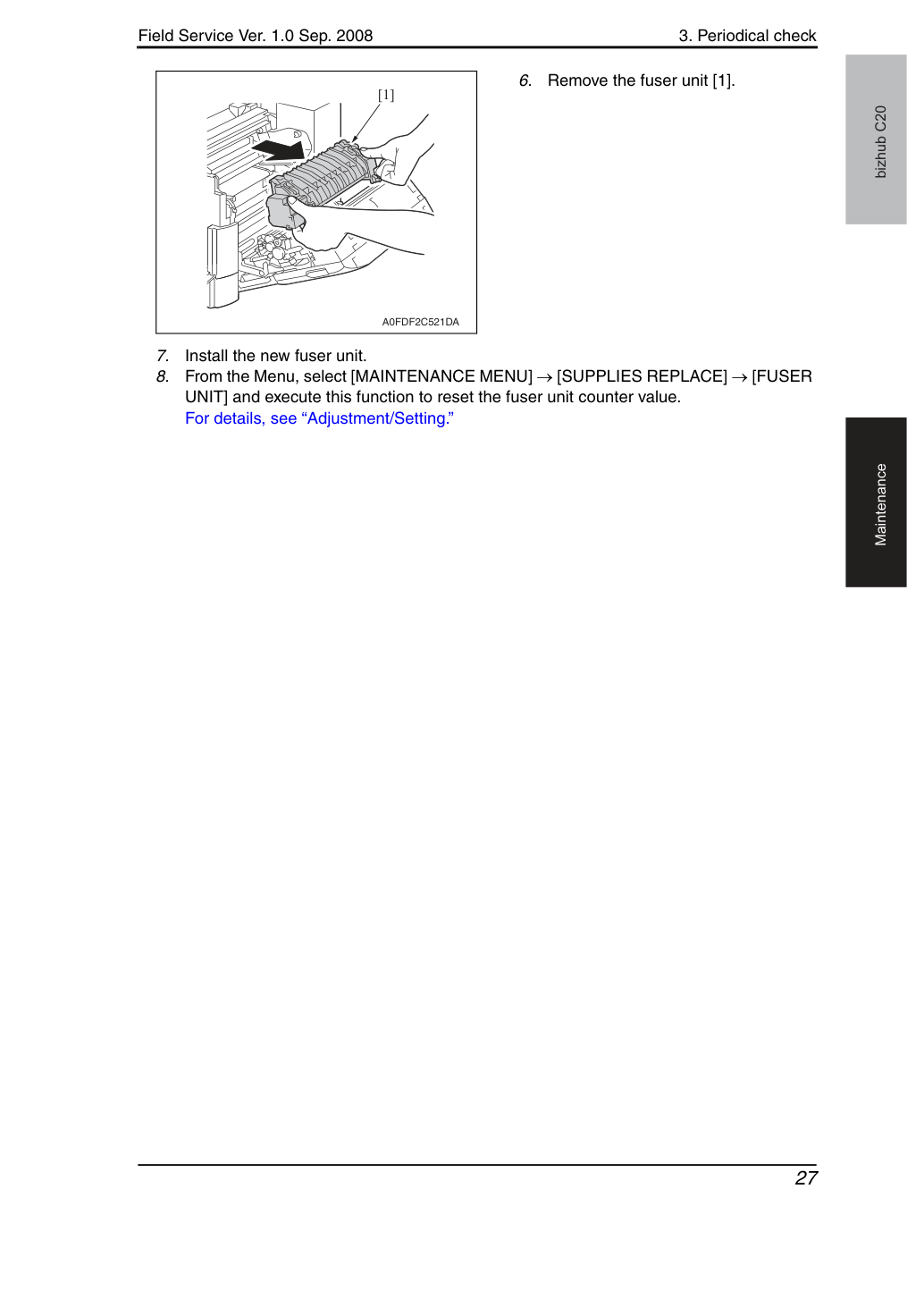

В меню выберите [MAINTENANCE MENU] → [SUPPLIES REPLACE] → [FUSER UNIT] и выполните эту функцию для сброса значения счётчика термоузла.

Схема из сервис-мануала
Схема из сервис-мануала
