14. РЕЖИМ ОБСЛУЖИВАНИЯ
• Напечатать код ошибки (CODE) и время возникновения ошибки (ERROR TIMES).
1. Перейти в [SERVICE MODE].
2. Выбрать [REPORT] и нажать клавишу Select.
3. Выбрать [ERROR CODE LIST] и нажать клавишу Select.
14. РЕЖИМ ОБСЛУЖИВАНИЯ

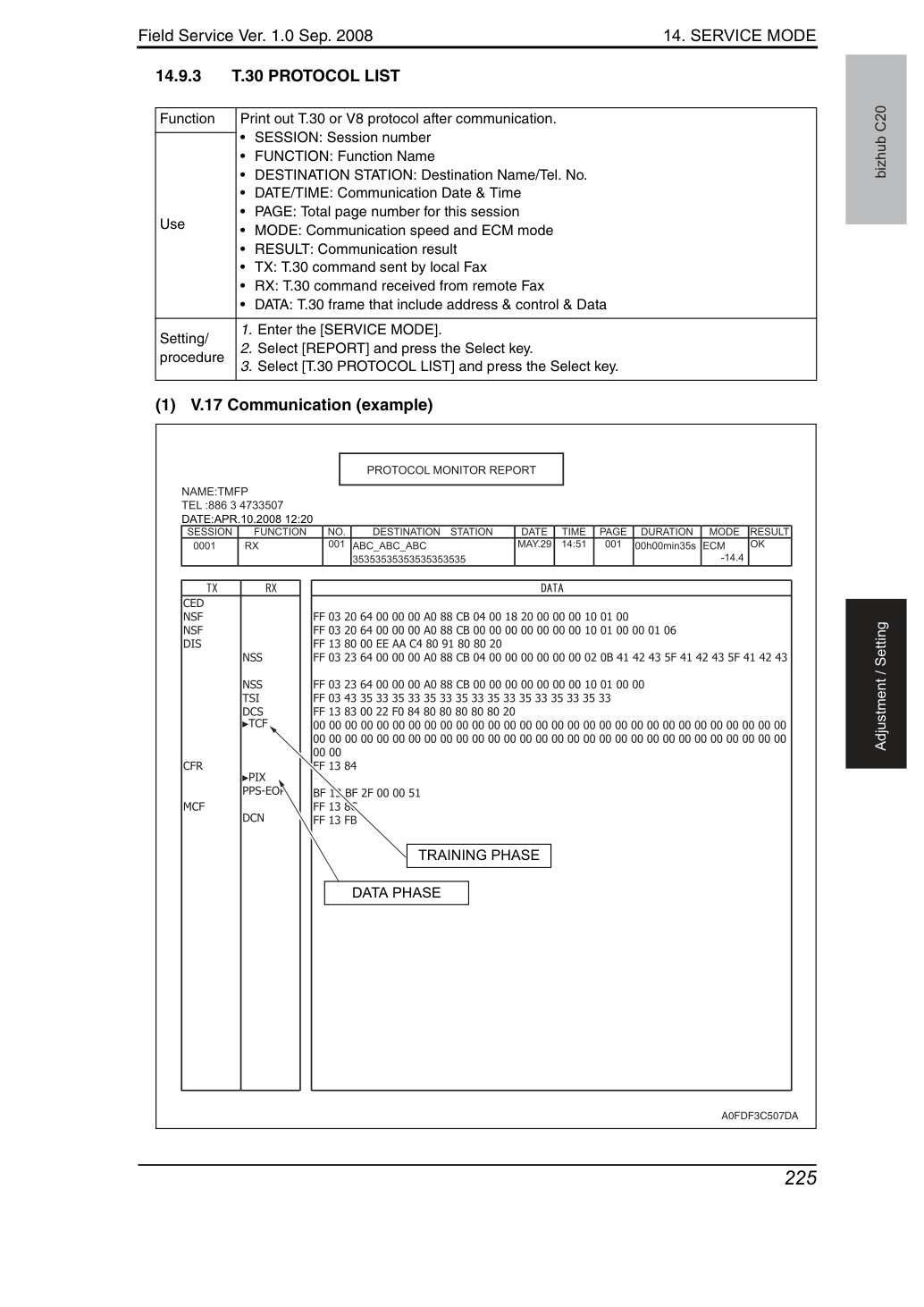

Распечатать протокол T.30 или V8 после взаимодействия.
1. Перейти в [SERVICE MODE].
2. Выбрать [REPORT] и нажать клавишу Select.
3. Выбрать [T.30 PROTOCOL LIST] и нажать клавишу Select.
14. РЕЖИМ ОБСЛУЖИВАНИЯ
14. РЕЖИМ ОБСЛУЖИВАНИЯ
• Этот тест предназначен только для заводской регулировки и НЕ должен использоваться.
• Использовать для отображения или изменения текущего номера администратора.
1. Перейти в [SERVICE MODE].
2. Выбери [ADMIN. REGISTRATION] и нажми клавишу Select.
3. Проверь, что отображается текущий ADMIN. No., затем нажми клавишу [Back].
4. Введи новый ADMIN. No. с 10-клавишной клавиатуры и нажми клавишу Select.
• Фиксированные коэффициенты масштабирования можно изменить.
1. Перейти в [SERVICE MODE].
2. Выбери [FIXED ZOOM CHANGE] и нажми клавишу Select.
3. Выбери коэффициент масштабирования, который хочешь изменить, и нажми клавишу Select.
4. Используя 10-Key Pad, введи требуемый коэффициент масштабирования.
51% to 70% REDUCTION1 81% 71% to 99% EXPANSION1 115% 101% to 140% EXPANSION2 141% 141% to 199% Имя параметра Начальный коэффициент масштабирования Диапазон установки REDUCTION2 64% 51% to 64% REDUCTION1 78% 65% to 99% EXPANSION1 129% 101% to 153% EXPANSION2 154% 154% to 199% Функции/Применение SIGNAL TEST • Этот тест предназначен только для заводской регулировки и НЕ должен использоваться.
• Этот тест предназначен только для заводской регулировки и НЕ должен использоваться.
• Этот тест предназначен только для заводской регулировки и НЕ должен использоваться.
• Этот тест предназначен только для заводской регулировки и НЕ должен использоваться.
• Для проверки громкости динамика.
• Для проверки работы дисплея и всех индикаторов и кнопок.
• Когда тест панельного зуммера завершён, нажми клавишу reset панели дважды.
• Для тестирования чтения и записи памяти.
14. РЕЖИМ ОБСЛУЖИВАНИЯ
Очистить параметры функций, указанные справа, и вернуть функции на значения по умолчанию.
Следующие элементы удаляются (инициализация).
• Режим меню (за исключением [ADMIN. MANAGEMENT] - [USER SETTING] - [DATE&TIME], которые сохраняют значения параметров):
• Только [USER SERVICE MODE] режима обслуживания пользователем: Установи по умолчанию • Только [TX/RX Result] режима дисплея: Очистить • Только [SERVICE'S CHOICE] и [SOFT SWITCH] режима обслуживания: Установи по умолчанию Установка/процедура ПРИМЕЧАНИЕ • Перед выполнением [SRAM CLEAR] обязательно запиши значения параметров, которые будут инициализированы с помощью [SRAM CLEAR].
• Для записи значений параметров рекомендуется напечатать отчёты и списки.
• Некоторые значения параметров не включены ни в один из этих отчётов или списков. Обязательно запиши их отдельно.
• После выполнения [SRAM CLEAR] повторно введи необходимые данные на основе записанных значений параметров.
Очистить параметры функций, указанные справа, и вернуть функции на значения по умолчанию.
Следующие элементы удаляются (инициализация).
• Только [SERVICE'S CHOICE] и [FIXED ZOOM CHANGE] режима обслуживания: Установи по умолчанию Установка/процедура ПРИМЕЧАНИЕ • Перед выполнением [MEMORY CLEAR] обязательно запиши значения параметров, которые будут инициализированы с помощью [MEMORY CLEAR].
• Для записи значений параметров рекомендуется напечатать отчёты и списки.
• Некоторые значения параметров не включены ни в один из этих отчётов или списков. Обязательно запиши их отдельно.
• После выполнения [MEMORY CLEAR] повторно введи необходимые данные на основе записанных значений параметров.
14. РЕЖИМ ОБСЛУЖИВАНИЯ
Как читать информацию об осторожности в процессе • Преобразуй числовое значение шестнадцатеричного числа, напечатанного в "PROCESS CAUTION INFORMATION" в [Maintenance Information], в двоичное число, сравни с распределением каждого BIT, и подтверди статус осторожности.
пр. Когда информация о предупреждении процесса отображается как 0x0020.
Конвертируйте четыре последних цифры «0020» из 0x0020 в двоичное число (14 цифр).
В этом случае BIT No. "5" соответствует "1". Из "PROCESS CAUTION INFORMATION" можно обнаружить неисправность датчика IDC (спереди).
• Для вывода списка значений параметров, значений регулировки, значений полного счётчика и других.
• Для проверки информации об обслуживании.
Доступные элементы для проверки следующие.
[Count (total)]: Значение счётчика для каждого цвета [Coverage (total)]: Процент покрытия для каждого цвета [Replace count (total)]: Количество замен узла IU, TC, transfer belt, transfer roller и fuser unit.
1. Вызовите служебный режим на экран.
2. Выбери [PS/PCL] Æ [PRINT MENU] Æ [MAINTENANCE INFO] и нажми клавишу Select.
3. Выбери [PRINT] и нажми клавишу Select.
14. РЕЖИМ ОБСЛУЖИВАНИЯ
Шестнадцатеричное число (четыре цифры) преобразуется в каждой цифре на основе следующей таблицы.
Сравни преобразованное численное значение четырех цифр, затем исключи две начальные цифры и считай это двоичным числом из 14 цифр.
• Значения выхода датчика IDC выходят за пределы установленного диапазона.
• Открытие/закрытие правой дверцы или передней крышки, включение/выключение выключателя питания и завершение нормальной стабилизации изображения помимо перечисленного выше.
• Значения выхода датчика IDC выходят за пределы установленного диапазона.
• Открытие/закрытие правой дверцы или передней крышки, включение/выключение выключателя питания и завершение нормальной стабилизации изображения помимо перечисленного выше.
• Количество точек, обнаруженных в направлении основного сканирования, больше или меньше установленного значения при коррекции регистрации в направлении основного сканирования.
• Количество точек, обнаруженных в направлении подачи, больше или меньше заданного значения во время коррекции регистрации в направлении подачи.
• Открытие/закрытие правой дверцы или передней крышки, включение/выключение выключателя питания и завершение нормальной стабилизации изображения помимо перечисленного выше.
• Величина смещения цвета превышает установленный диапазон при коррекции регистрации в направлении основного сканирования.
• Величина смещения цвета превышает заданный диапазон во время коррекции регистрации в направлении Sub Scan.
• Открытие/закрытие правой дверцы или передней крышки, включение/выключение выключателя питания и завершение нормальной стабилизации изображения помимо перечисленного выше.
14. РЕЖИМ ОБСЛУЖИВАНИЯ
bizhub C20 Регулировка / Установка B. EVENT LOG C. ELEMENT PAGE Функция • Для печати информации Event Log.
• Для проверки возникших замятий/неполадок и истории замены расходных материалов.
Доступные элементы для проверки следующие.
1. Вызовите служебный режим на экран.
2. Выбери [PS/PCL] Æ [PRINT MENU] Æ [EVENT LOG] и нажми клавишу Select.
3. Выбери [PRINT] и нажми клавишу Select.
• Для печати информации Engine Element Data.
• См. прилагаемую таблицу ниже для получения подробной информации.
1. Вызовите служебный режим на экран.
2. Выбери [PS/PCL] Æ [PRINT MENU] Æ [ELEMENT PAGE] и нажми клавишу Select.
3. Выбери [PRINT] и нажми клавишу Select.
14. РЕЖИМ ОБСЛУЖИВАНИЯ
bizhub C20 Регулировка / Установка Информация Engine Element Data Имя данных элемента Описание INSIDE HUMIDITY • Отображает влажность внутри (с шагом 1%).
• Отображает температуру внутри (с шагом 1 ºC).
• Отображает температуру PH (с шагом 1 ºC).
• Отображает состояние входных портов датчиков и переключателей в шестнадцатеричной системе.
• Используется для диагностики при возникновении неполадок/замятий.
Для распределения Bits для SENSOR INFORMATION 1 to 3 см. приложенную диаграмму "Sensor Information List." SENSOR INFORMATION2 SENSOR INFORMATION3 FUSER HEATER1 TEMPERATURE • Отображает последнюю температуру в центре нагревательного валика (с шагом 1ºC).
FUSER HEATER2 TEMPERATURE • Отображает последнюю температуру на краях нагревательного валика (с шагом 1ºC).
• Диапазон вывода: 0V to 9.99V (с шагом 0.01V) IDC SENSOR2 PS IDC SENSOR1 P IDC SENSOR2 P TONER LEVEL SENSOR C • Отображает количество раз, когда датчик уровня тонера обнаружил пустое состояние во время одного цикла перемешивания девелопера.
• Диапазон вывода: 0 to 200 (с шагом один раз) TONER LEVEL SENSOR M TONER LEVEL SENSOR Y TONER LEVEL SENSOR K VDC VOLT C • Отображает напряжение Vdc каждого цвета тонера.
• Диапазон вывода: -1000V to 255V (с шагом 1V) VDC VOLT M VDC VOLT Y VDC VOLT K VPP VOLT C • Отображает напряжение Vpp каждого цвета тонера.
• Диапазон вывода: 700V to 2000V (с шагом 1V) VPP VOLT M VPP VOLT Y VPP VOLT K VPP VOLT LIMIT C • Отображает предельное значение напряжения Vpp каждого цвета тонера.
• Диапазон вывода: 700V to 2000V (с шагом 1V) VPP VOLT LIMIT M VPP VOLT LIMIT Y VPP VOLT LIMIT K DUTY C • Отображает коэффициент заполнения каждого цвета тонера.
• Диапазон вывода: 0% to 100.0% (с шагом 0.1%) DUTY M DUTY Y DUTY K IDC BASE REFLECTION1 • Отображает значение регулировки интенсивности IDC.
• Диапазон вывода: 0 to 1023 (с шагом 1) IDC BASE REFLECTION2 TRANS CURRENT2 • Отображает последнее значение выходного сигнала второй передачи изображения.
14. РЕЖИМ ОБСЛУЖИВАНИЯ
14. РЕЖИМ ОБСЛУЖИВАНИЯ
Чтение информации датчика • Преобразуй числовое значение шестнадцатеричного номера, напечатанного на [Engine Element Data Information], в двоичное число, сравни с распределением каждого BIT и подтверди статус датчика.
пример: Когда "SENSOR INFORMATION1" отображается как 0x0005.
Преобразуй четыре конечные цифры "0005" из 0x0005 в двоичное число (14 цифр).
В этом случае, поскольку BIT № "0" и "2" становятся "1", можно подтвердить, что датчик пустого лотка tray2 находится в состоянии "Paper present" и датчик пустого носителя находится в состояниях "Paper present" из таблицы Sensor Information.
14. РЕЖИМ ОБСЛУЖИВАНИЯ
Шестнадцатеричное число (четыре цифры) преобразуется в каждой цифре на основе следующей таблицы.
Сравни преобразованное численное значение четырех цифр, затем исключи две начальные цифры и считай это двоичным числом из 14 цифр.
• Печатает растровый узор на уровне 25% для CMYK соответственно.
• Для проверки неравномерности плотности и шага растра.
1. Вызовите служебный режим на экран.
2. Выбери [PS/PCL] Æ [PRINT MENU] Æ [HALFTONE 64] и нажми клавишу Select.
3. Выбери нужный цвет клавишей вверх S/вниз T и нажми клавишу Select.
4. Выберите [PRINT] и нажмите клавишу Select.
• Печатает растровый узор на уровне 50% для CMYK соответственно.
• Для проверки неравномерности плотности и шага растра.
1. Вызовите служебный режим на экран.
2. Выбери [PS/PCL] Æ [PRINT MENU] Æ [HALFTONE 128] и нажми клавишу Select.
3. Выбери нужный цвет клавишей вверх S/вниз T и нажми клавишу Select.
4. Выберите [PRINT] и нажмите клавишу Select.
• Печатает растровый узор на уровне 100% для CMYK соответственно.
• Для проверки неравномерности плотности и шага растра.
1. Вызовите служебный режим на экран.
2. Выбери [PS/PCL] Æ [PRINT MENU] Æ [HALFTONE 256] и нажми клавишу Select.
3. Выбери нужный цвет клавишей вверх S/вниз T и нажми клавишу Select.
4. Выберите [PRINT] и нажмите клавишу Select.
• Печатает узор градации.
• Для проверки воспроизведения градации.
