8. Как использовать adjustment section
Использование раздела регулировки • "Регулировка/Настройка" содержит подробную информацию о параметрах регулировки и процедурах для данного аппарата.
• В разделе "Регулировка/Настройка" значения по умолчанию обозначены символом "★".
Перед попыткой решить проблему клиента необходимо выполнить следующие предварительные проверки. Проверьте, не произошло ли:
• Напряжение питания соответствует спецификациям.
• Питание надлежащим образом заземлено.
• Машина не использует один источник питания с другими устройствами, потребляющими большой ток прерывисто (например, лифт и кондиционер, генерирующие электрические помехи).
• Место установки соответствует требованиям: отсутствие высокой температуры, высокой влажности, прямых солнечных лучей; надлежащая вентиляция и выравненность поверхности.
• Оригинал не имеет проблем, которые могут вызвать дефектное изображение.
• Плотность выбрана правильно.
• Стекло оригинала, щелевое стекло или связанная деталь загрязнены.
• Используется правильная бумага для печати.
• Расходные материалы, узлы и детали, используемые при печати (проявитель, печатный барабан и т. д.), надлежащим образом пополняются и заменяются по окончании срока их службы.
• Перед началом процедур обслуживания отключите кабель питания машины от сети.
• Если необходимо произвести обслуживание машины при включенном питании, соблюдайте максимальную осторожность, чтобы не попасть в кабели сканера или шестерни узла экспозиции.
• Особая осторожность требуется при обращении с термоузлом (fusing unit), который может быть чрезвычайно горячим.
• Узел проявки имеет сильное магнитное поле. Держите часы и измерительные приборы подальше от него.
• Остерегайтесь повредить печатный барабан инструментом или подобным предметом.
• Не касайтесь выводов микросхемы голыми руками.

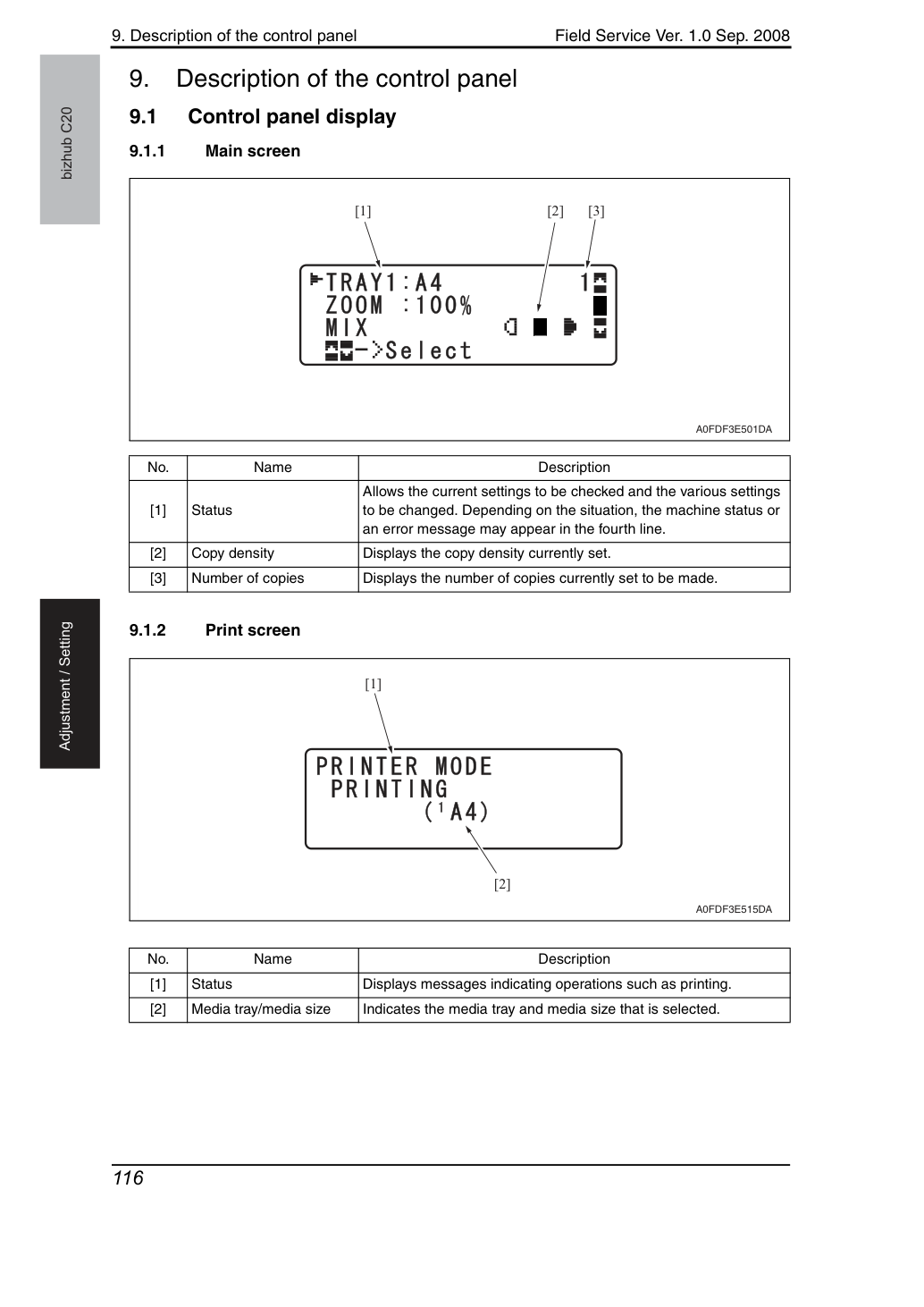

9. Описание control panel
Позволяет проверить текущие настройки и изменить различные параметры. В зависимости от ситуации статус машины или сообщение об ошибке могут появиться в четвёртой строке.
Отображает текущую установленную copy density.
Number of copies Отображает текущее установленное количество копий.
Отображает сообщения, указывающие на операции, такие как печать.
Указывает выбранный media tray и media size.
9. Описание control panel
• При отображении main screen нажми W key для отображения [TONER REMAINING] screen.
• Нажатие Back key приведёт к появлению main screen.
10. REPORT/STATUS mode
10. REPORT/STATUS mode
10. REPORT/STATUS mode
• Можно проверить общее количество страниц для каждого из следующих параметров.
• Этот counter показывает общее количество напечатанных страниц.
• Этот counter показывает общее количество скопированных страниц чёрно-белой печати.
• Этот counter показывает общее количество скопированных страниц цветной печати.
• Этот counter показывает общее количество напечатанных страниц чёрно-белой печати.
• Этот counter показывает общее количество напечатанных страниц цветной печати.
• Этот counter показывает общее количество отправленных по факсу страниц.
• Этот counter показывает общее количество отсканированных страниц документа.
10. REPORT/STATUS mode
• Оставшееся количество toner в toner cartridge и оставшийся срок службы imaging unit могут отображаться в процентах.
• Отображает оставшееся количество toner в cyan (C) toner cartridge в процентах.
• Отображает оставшееся количество toner в magenta (M) toner cartridge в процентах.
• Отображает оставшееся количество toner в yellow (Y) toner cartridge в процентах.
• Отображает оставшееся количество toner в black (K) toner cartridge в процентах.
• Отображает оставшийся срок службы cyan (C) imaging unit в процентах.
• Отображает оставшийся срок службы magenta (M) imaging unit в процентах.
• Отображает оставшийся срок службы yellow (Y) imaging unit в процентах.
• Отображает оставшийся срок службы black (K) imaging unit в процентах.
10. REPORT/STATUS mode
• Параметры машины, списки и отчёты, связанные с факсом, могут быть напечатаны.
Нажми ▲ и ▼ key для выбора [REPORT/STATUS], затем нажми Select key.
Выбери [REPORT] и нажми клавишу Select.
Нажми клавиши ▲ и ▼ для выбора нужного отчета, нажми клавишу Select, затем клавишу Start.
• Можно просмотреть результаты максимум 60 отправок/приемов факсов.
• При нажатии клавиши Start детали отчета, отображаемые в окне сообщения, могут быть напечатаны.
• Печатаются [SESSION], [FUNCTION], [NO.], [DESTINATION STATION], [DATE], [TIME], [PAGE], [DURATION], [MODE] и [RESULT].
• Печатаются [SESSION], [FUNCTION], [NO.], [DESTINATION STATION], [DATE], [TIME], [PAGE], [DURATION], [MODE] и [RESULT].
• Печатаются [NO.], [SESSION], [DATE], [TIME], [TX/RX], [DESTINATION STATION], [PAGE], [DURATION], [MODE] и [RESULT].
• Это список документов, ожидающих отправки, и документы, указанные для отложенной передачи.
Печатаются [SESSION], [FUNCTION], [TIME], [NO.], [DESTINATION STATION] и [PAGE].
• Печатается уменьшенное изображение первой страницы документа, ожидающего отправки, а также [SESSION], [FUNCTION], [NO.], [DESTINATION STATION], [DATE], [TIME] и [PAGE].
• Адреса, зарегистрированные в списке избранного, печатаются в порядке их появления в списке избранного.
10. REPORT/STATUS mode
• Получатели, запрограммированные для номеров быстрого набора, печатаются в числовом порядке.
• Параметры группового набора, указанные для клавиш одноклавишного набора, печатаются в числовом порядке клавиш.
• Печатает текущие параметры машины.
• Печатает меню PS/PCL PRINT и его параметры.
• Печатает текущую конфигурацию машины.
Используется для подтверждения следующих параметров.
10. REPORT/STATUS mode
10. REPORT/STATUS mode
bizhub C20 Adjustment / Setting B. Supplies Status • Отобразить предполагаемый процент оставшегося ресурса картриджа тонера и печатного узла (блока).
Также отображается тип установленных в принтер картриджей тонера (см. таблицу ниже).
• Процент оставшегося ресурса картриджа тонера или узла печати можно использовать в качестве ориентира, но он может не точно отражать количество использованного тонера в картридже или узле печати.
• Общее количество напечатанных страниц подсчитывается и отображается на основе описания в следующей таблице.

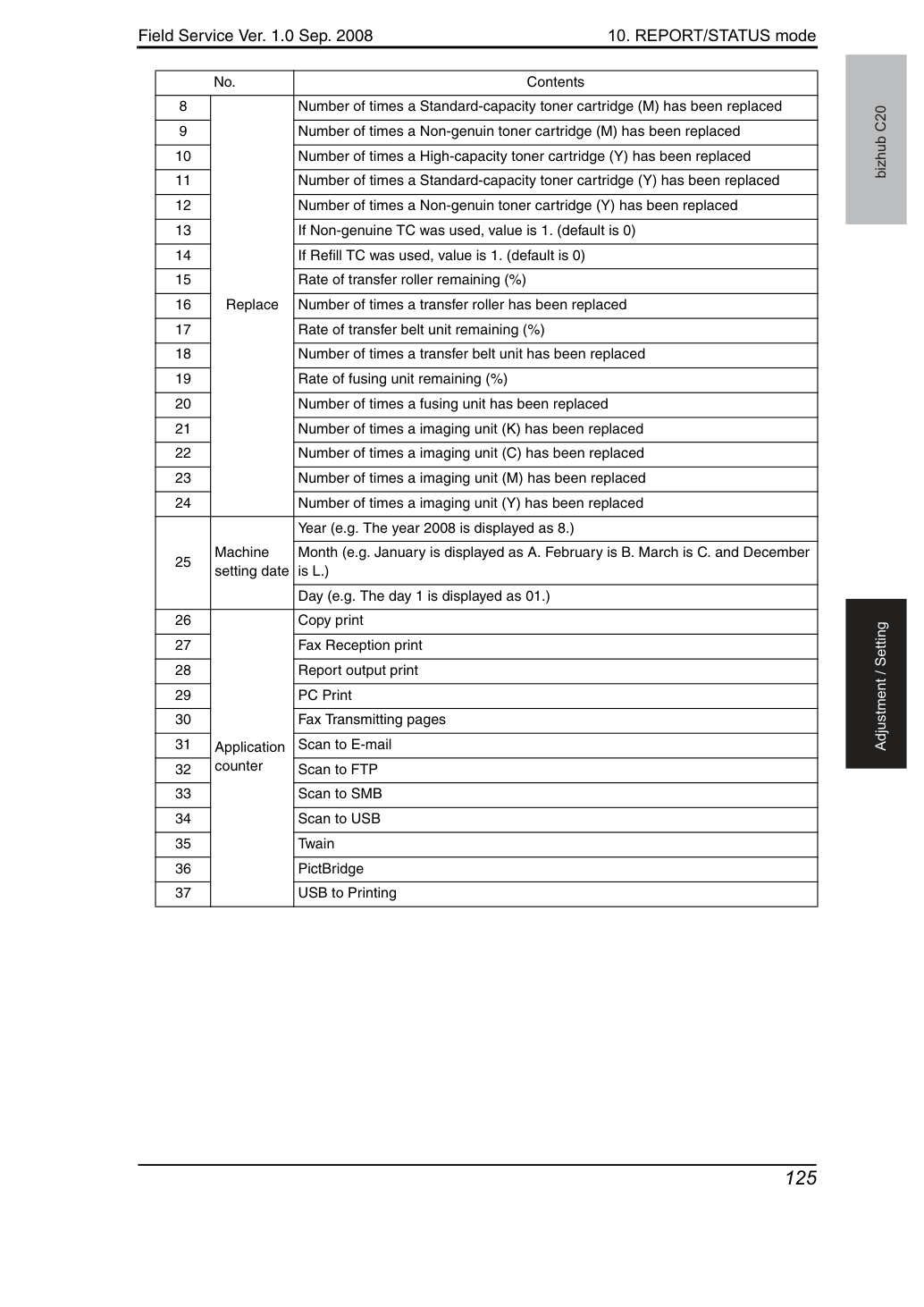

• Нижняя правая часть страницы конфигурации показывает числовые значения, представляющие информацию счетчика расходных/периодических запасных частей (единиц).
Таблица ниже объясняет информацию счётчика, предоставленную каждыми числовыми данными.
Значение счетчика Типы картриджей тонера Стартовый Стандартный картридж тонера: 4.0 K Высокий Картридж тонера повышенной емкости: 8.0 K Типы подсчета Условие подсчета Цвет Напечатано страниц • Подсчитывает путем преобразования размера, выведенного в цвете, в значение, соответствующее страницам A4.
• Подсчитывает путем преобразования размера, выведенного в черно-белом виде, в значение, соответствующее страницам A4.
• Общее количество вышеупомянутых напечатанных страниц в цвете и черно-белом виде № .
10. REPORT/STATUS mode
10. REPORT/STATUS mode
• Печатает список шрифтов PostScript.
• Печатает список каталога жесткого диска или карты CompactFlash.
