7. Прочее

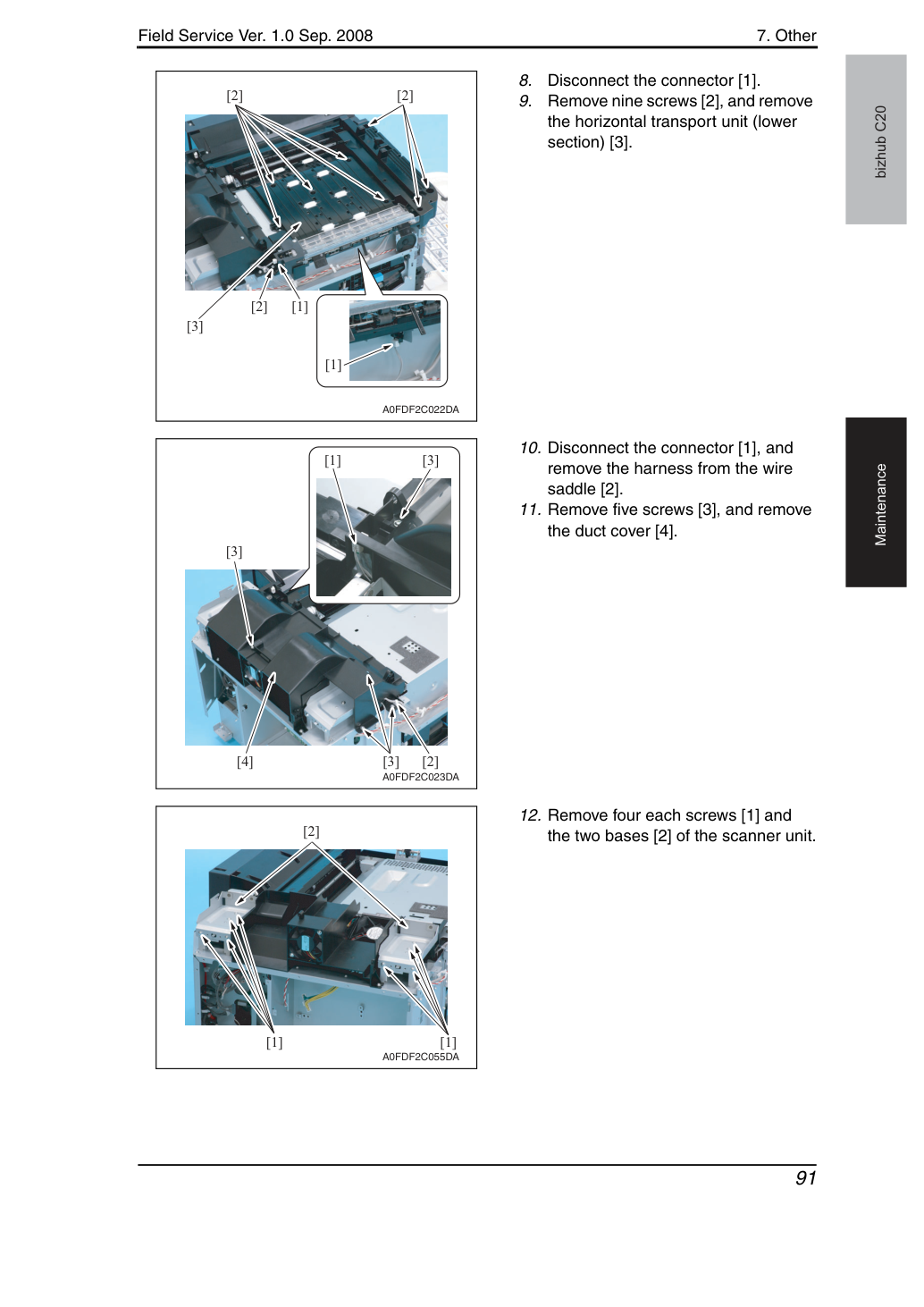

Удали девять винтов [2] и извлеки горизонтальный транспортный узел (нижняя секция) [3].
10. Отсоедини разъём [1] и
извлеки жгут из зажима провода [2].
11. Извлеки пять винтов [3] и извлеки
12. Извлеки по четыре винта [1] и
два основания [2] блока сканера.
7. Прочее

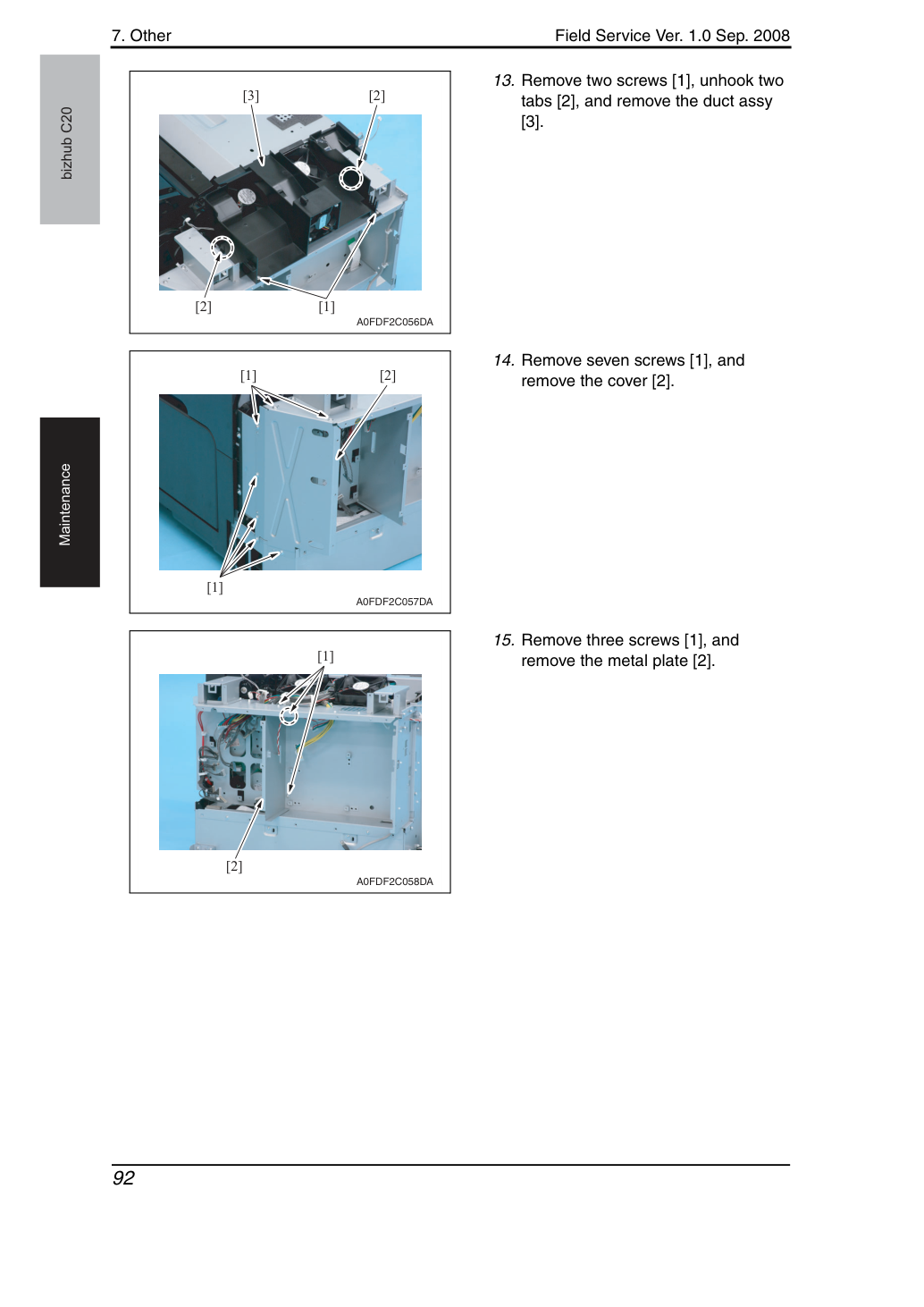

13. Извлеки два винта [1], отцепи два
язычка [2] и извлеки узел воздуховода [3].
14. Извлеки семь винтов [1] и
15. Извлеки три винта [1] и
7. Прочее

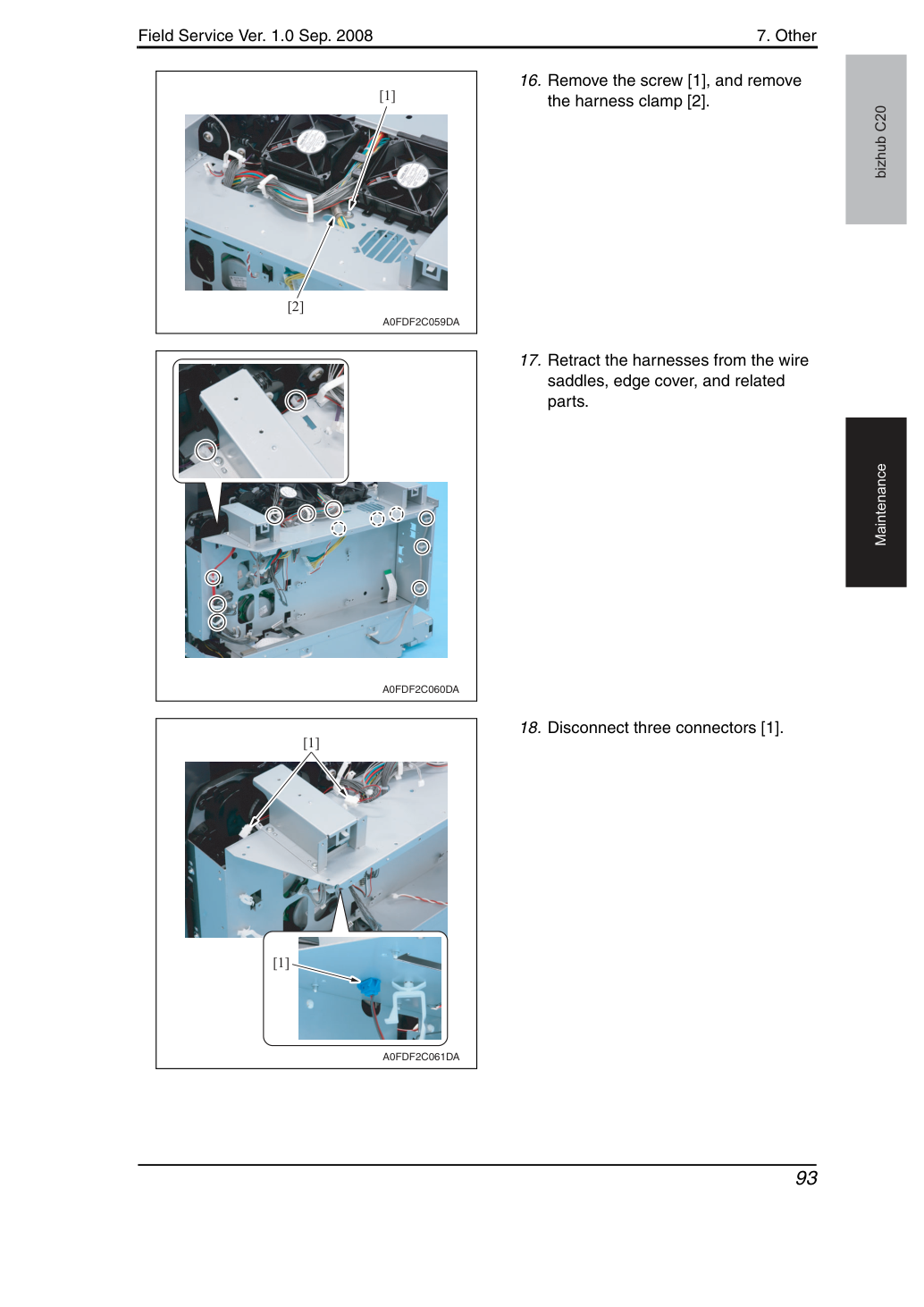

16. Извлеки винт [1] и извлеки
17. Отверни жгуты из зажимов проводов,
крышки кромки и связанных деталей.
18. Отсоедини три разъёма [1].
7. Прочее

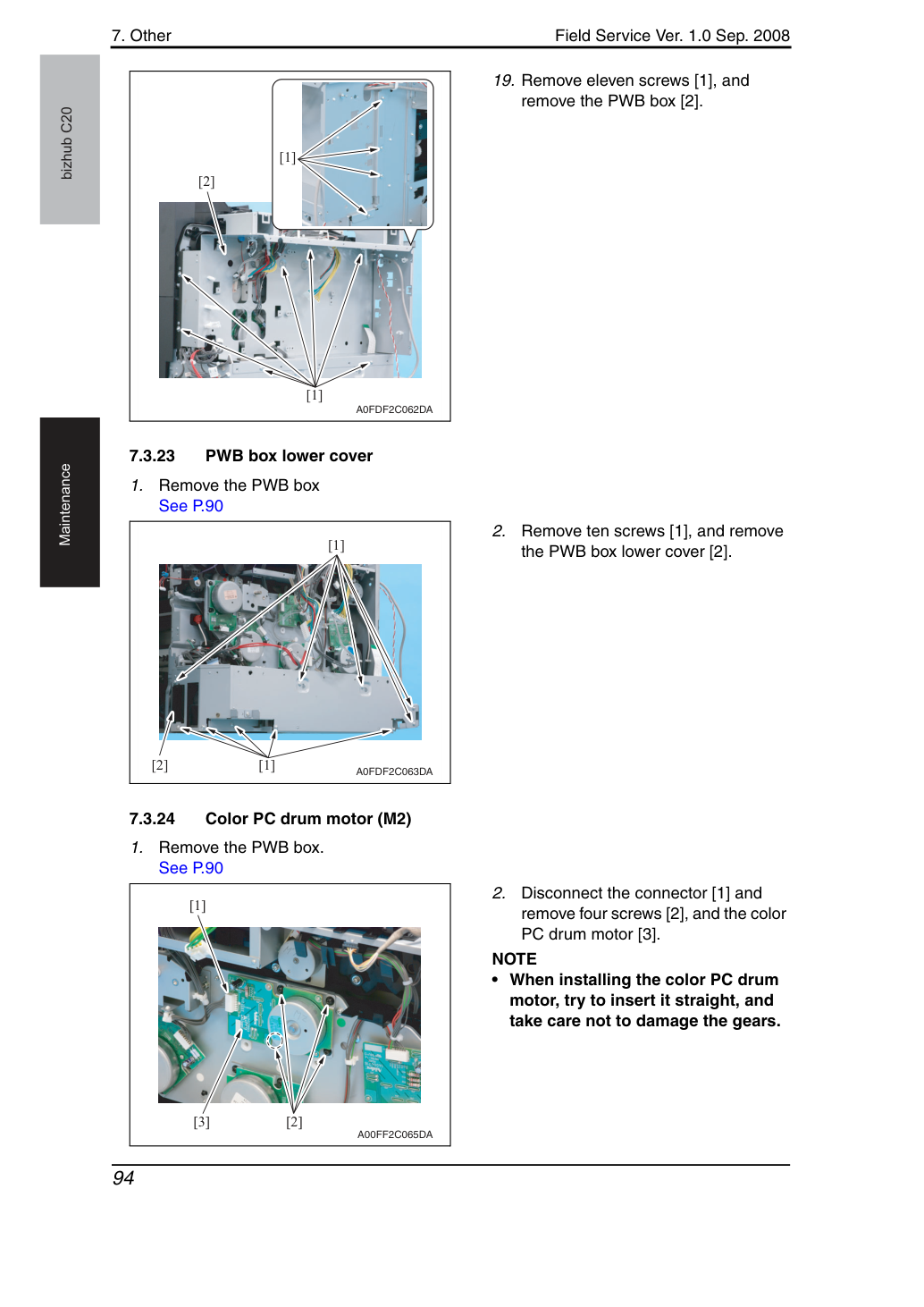

19. Извлеки одиннадцать винтов [1] и
Извлеки десять винтов [1] и извлеки нижнюю крышку корпуса PWB [2].
Отсоедини разъём [1] и извлеки четыре винта [2] и главный двигатель цветного печатного барабана [3].
• При установке главного двигателя цветного печатного барабана вводи его прямо и будь осторожен, чтобы не повредить шестерни.
7. Прочее
Отсоедини разъём [1] и извлеки четыре винта [2] и извлеки двигатель транспортировки [3].
• При установке двигателя транспортировки вводи его прямо и будь осторожен, чтобы не повредить шестерни.
Отсоедини разъём [1] и извлеки четыре винта [2] и извлеки двигатель термоузла [3].
• При установке двигателя термоузла вводи его прямо и будь осторожен, чтобы не повредить шестерни.
Отсоедини разъём [1] и извлеки четыре винта [2] и извлеки двигатель проявки K [3].
• При установке двигателя проявки K вводи его прямо и будь осторожен, чтобы не повредить шестерни.
7. Прочее
Отсоедини разъём [1] и извлеки два винта [2] и извлеки двигатель подачи тонера/Y, M [3].
• При установке двигателя подачи тонера/Y, M вводи его прямо и будь осторожен, чтобы не повредить шестерни.
Отсоедини разъём [1] и извлеки два винта [2] и двигатель подачи тонера/C, K [3].
• При установке двигателя подачи тонера/C, K вводи его прямо и будь осторожен, чтобы не повредить шестерни.
7. Прочее

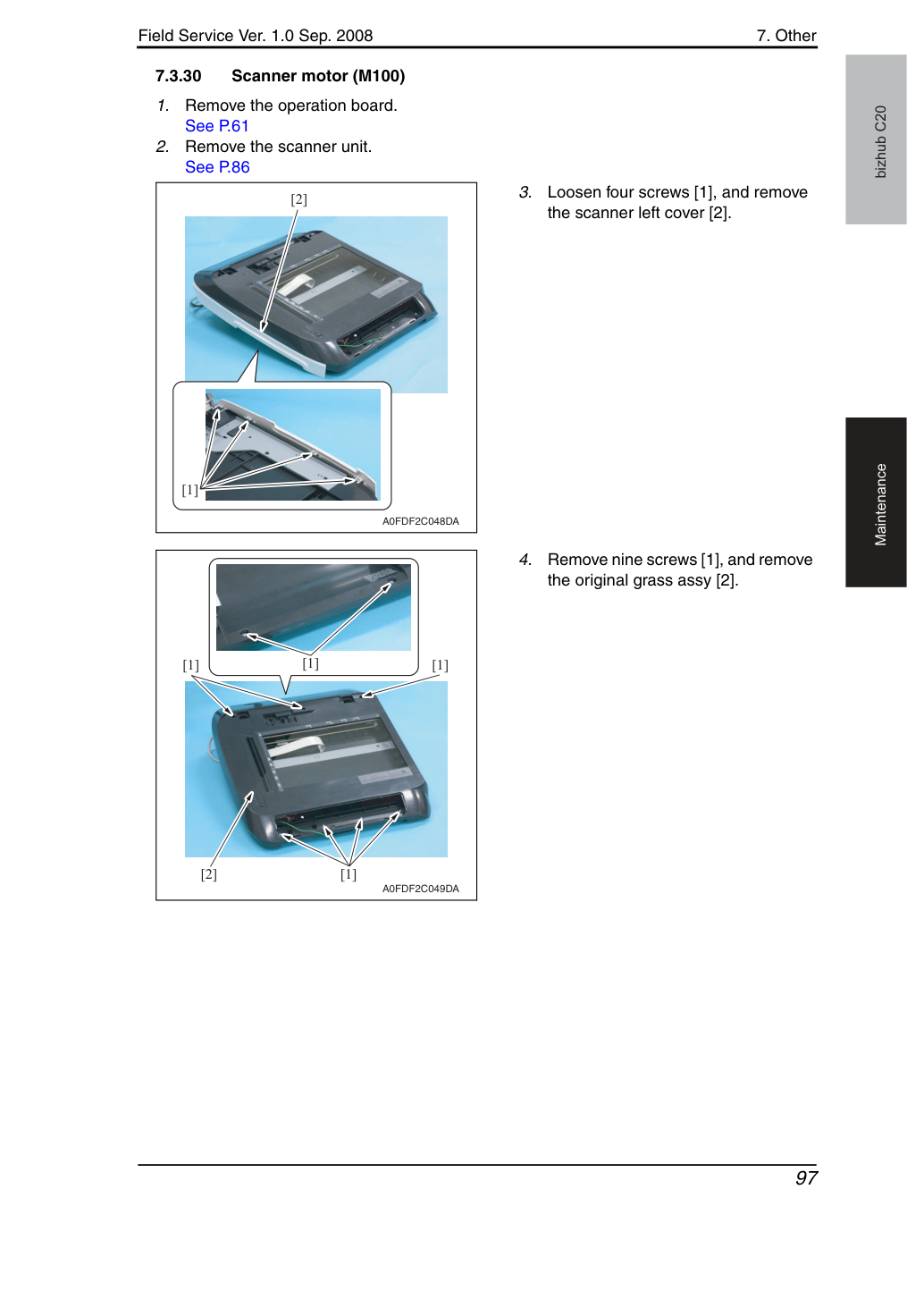

Ослабь четыре винта [1] и извлеки левую крышку сканера [2].
Удали девять винтов [1] и извлеки узел оригинального сканера в сборе [2].
7. Прочее

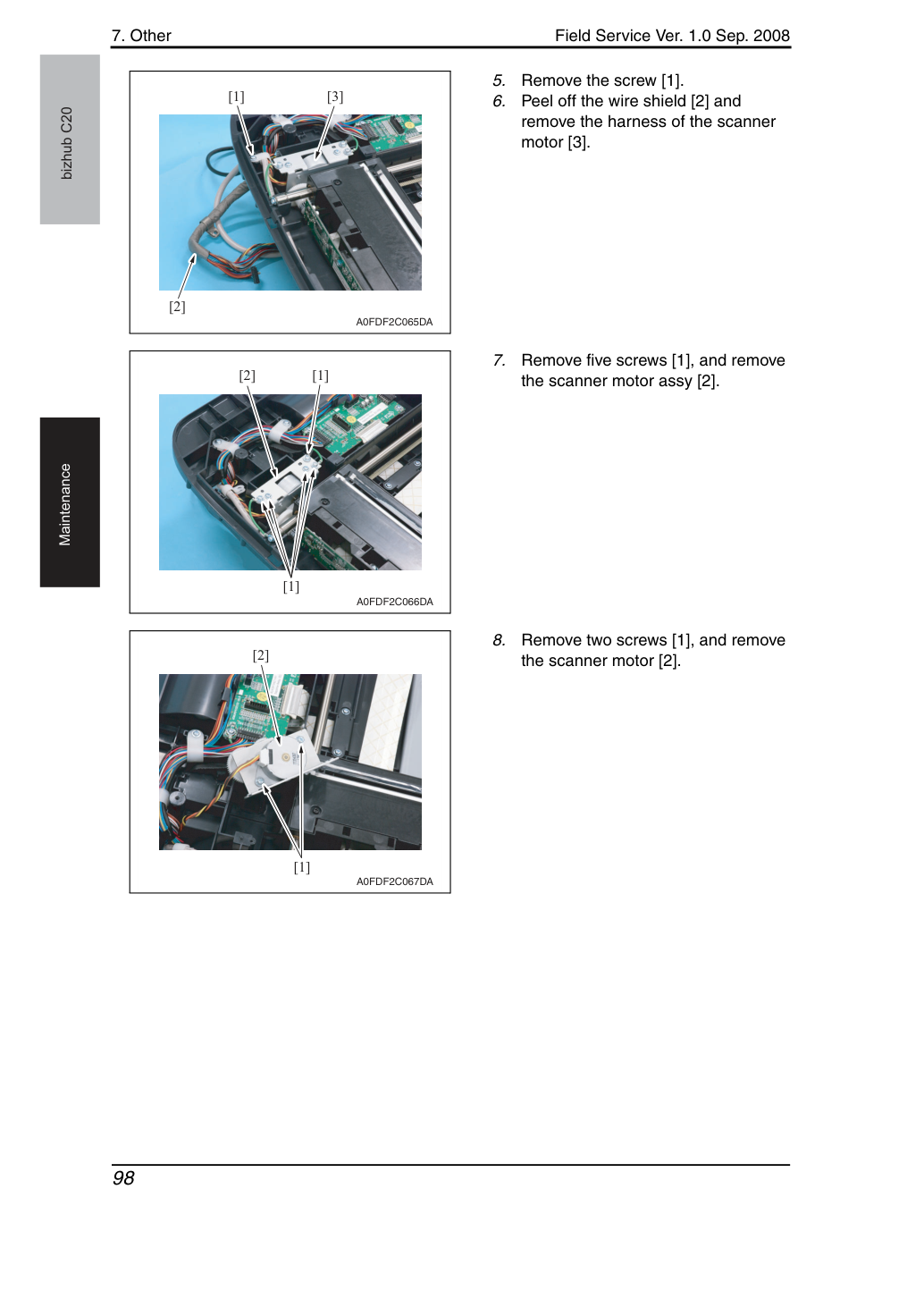

Снимите экран провода [2] и извлеките жгут датчика сканера [3].
Извлеките пять винтов [1] и снимите узел двигателя сканера [2].
Извлеките два винта [1] и снимите двигатель сканера [2].
7. Прочее

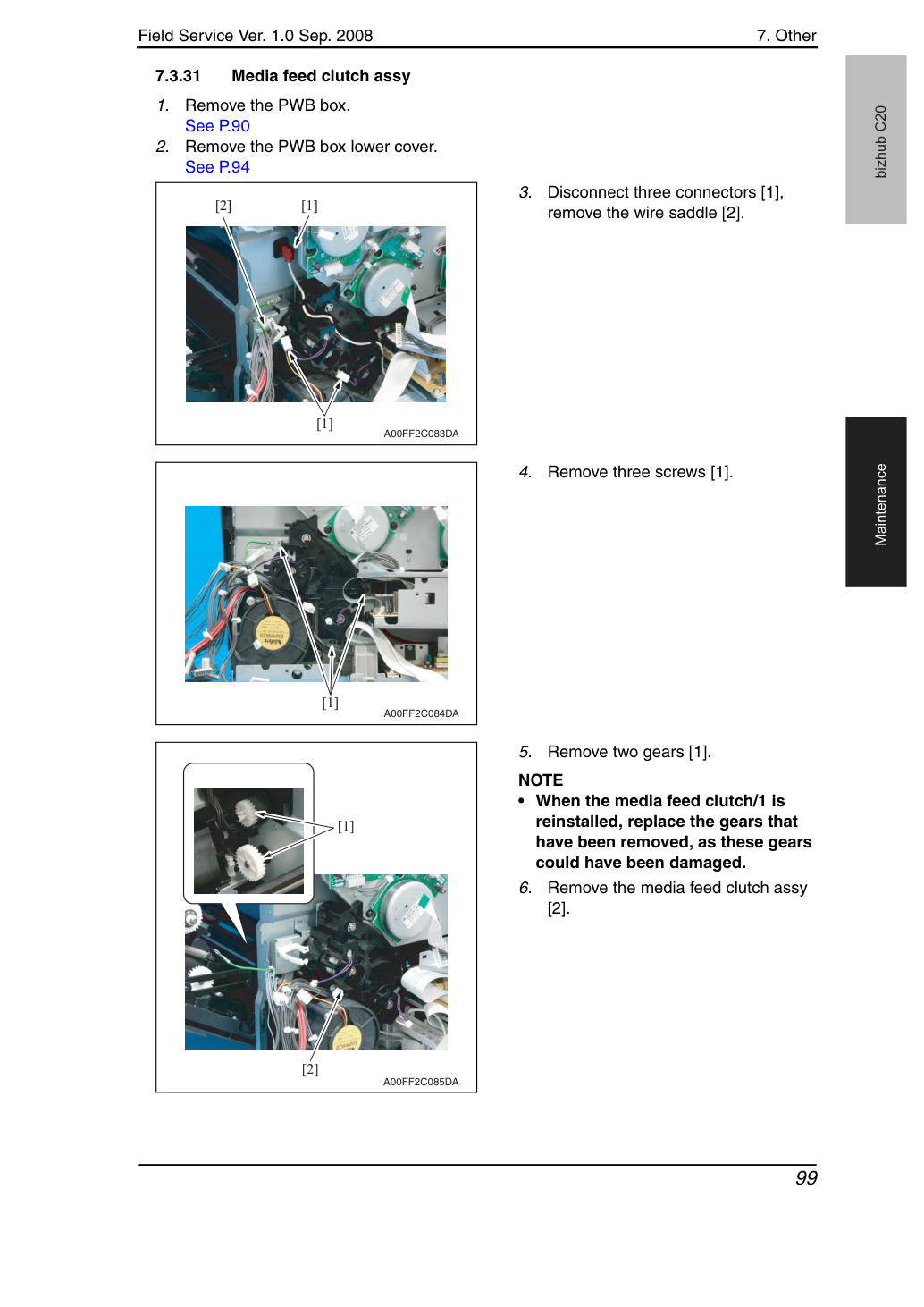

Снимите нижнюю крышку блока PWB.
• При переустановке муфты подачи носителя/1 замените извлеченные шестерни, так как они могли быть повреждены.
Извлеките узел муфты подачи носителя [2].
7. Прочее
Снимите винт [1] и снимите крышку [2].
Извлеките стопорное кольцо E [1] и подшипник [2], и снимите муфту ролика регистрации [3] Меры предосторожности при переустановке • При переустановке подшипника убедитесь, что паз [4] на муфте ролика регистрации находится в положении, показанном на левом рисунке.
7. Прочее

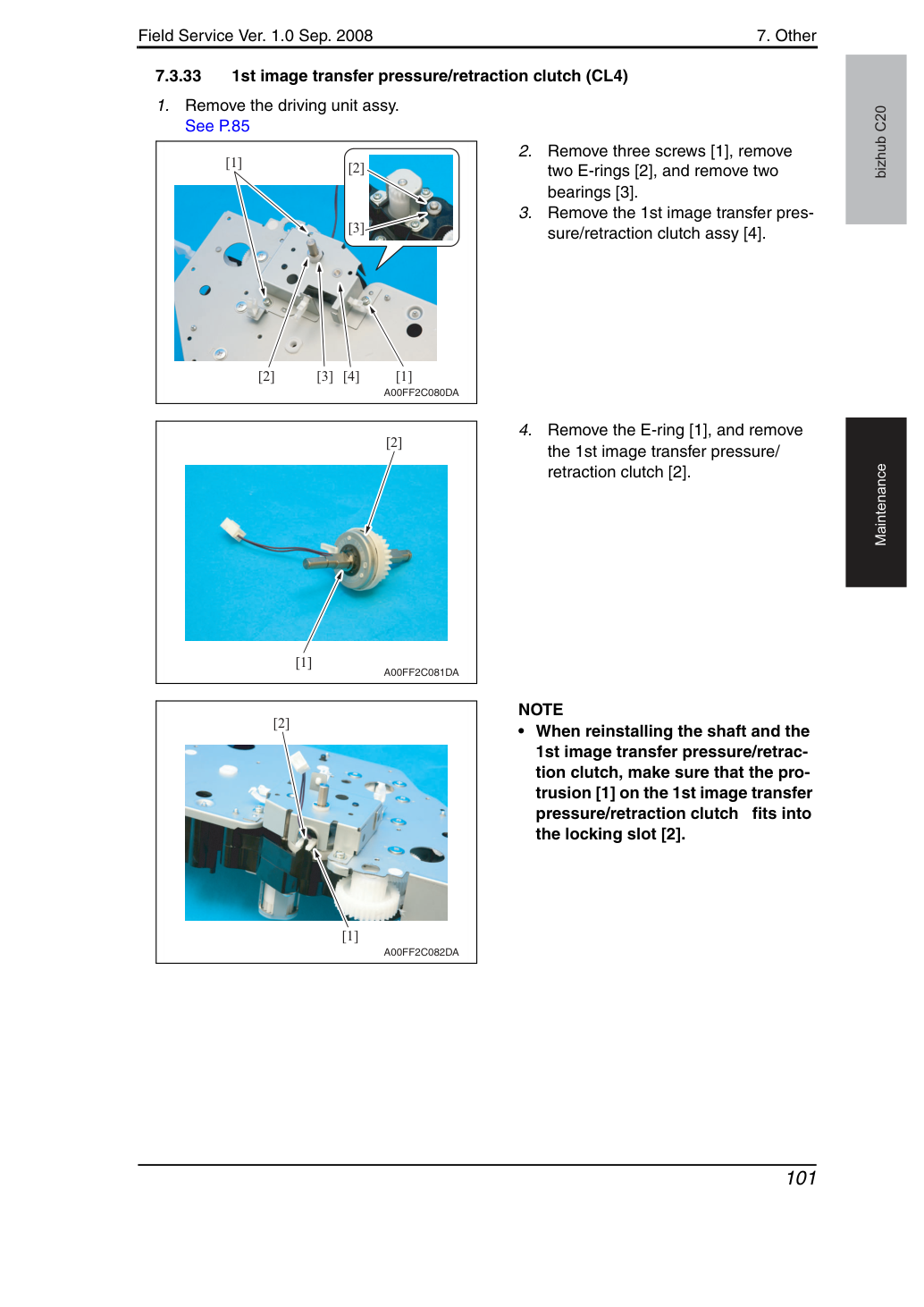

два стопорных кольца E [2] и извлеките два подшипника [3].
Извлеките узел муфты прижима/втягивания первого переноса изображения [4].
Извлеките стопорное кольцо E [1] и снимите муфту прижима/втягивания первого переноса изображения [2].
• При переустановке вала и муфты прижима/втягивания первого переноса изображения убедитесь, что выступ [1] на муфте прижима/втягивания первого переноса изображения входит в фиксирующий паз [2].
7. Прочее

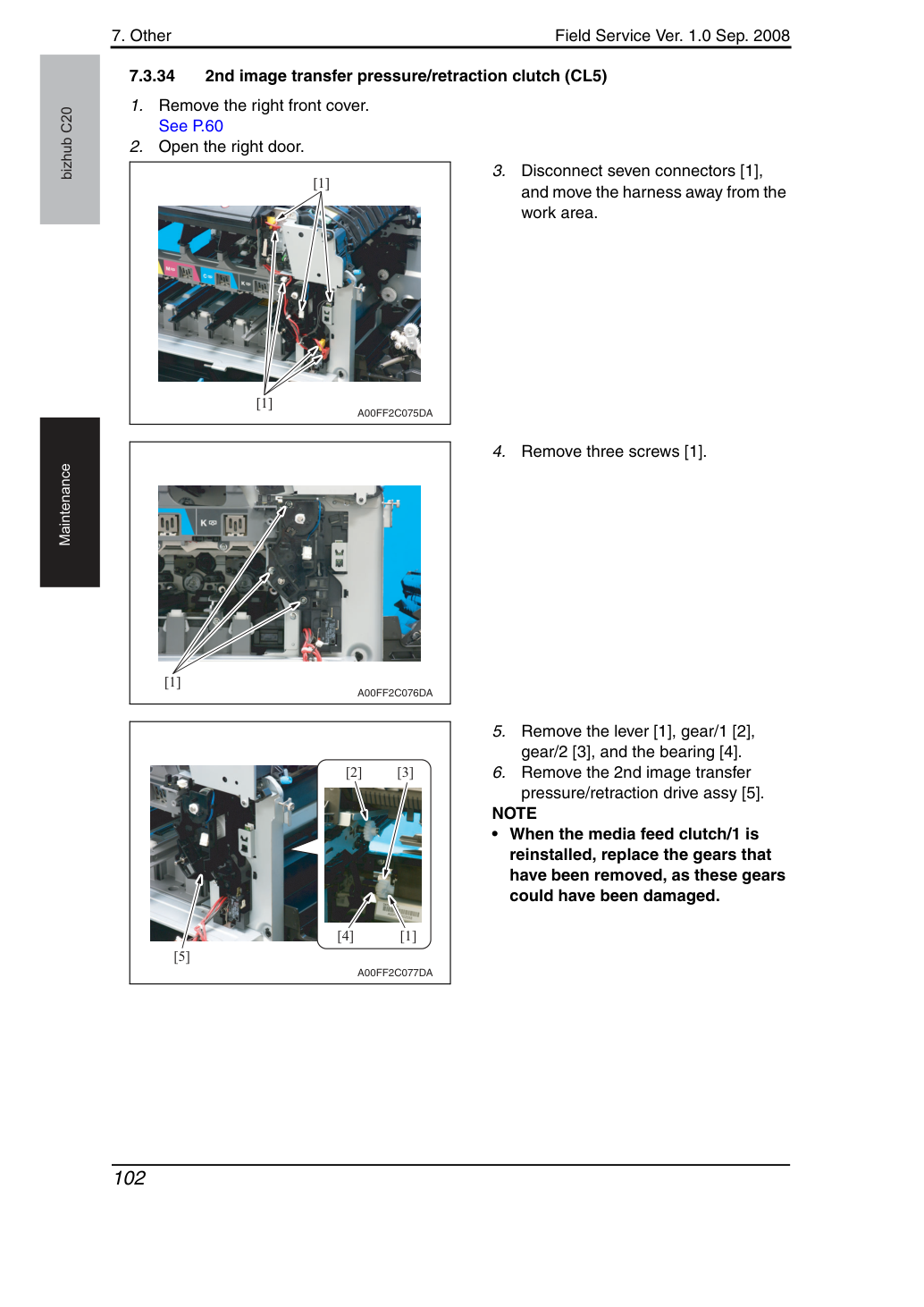

и отведите жгут от рабочей зоны.
Извлеките рычаг [1], шестерню/1 [2], шестерню/2 [3] и подшипник [4].
Извлеките узел привода муфты прижима/втягивания второго переноса изображения [5].
• При переустановке муфты подачи носителя/1 замените извлеченные шестерни, так как они могли быть повреждены.
7. Прочее

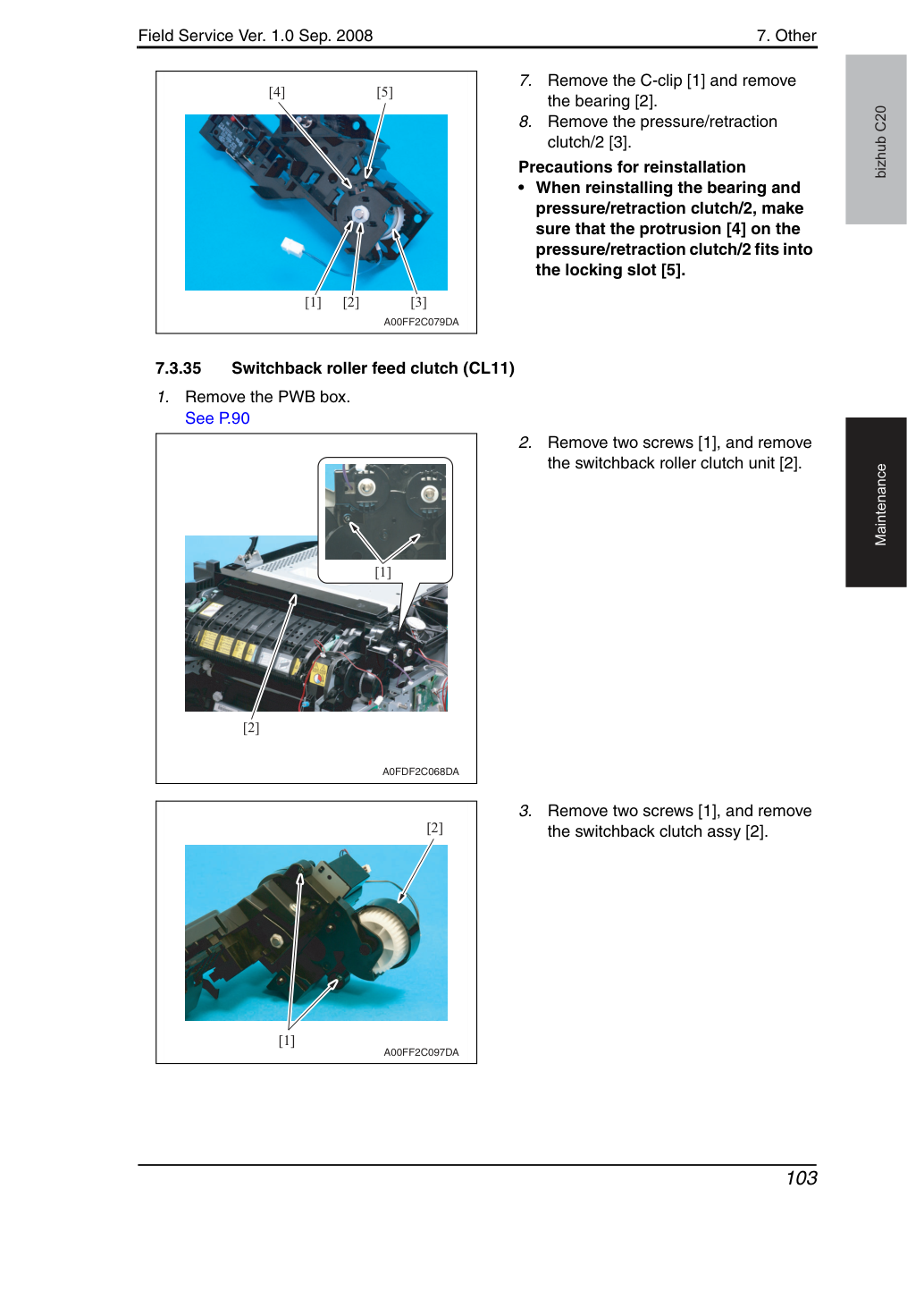

Извлеките стопорный зажим C [1] и снимите подшипник [2].
Снимите муфту прижима/втягивания/2 [3].
Меры предосторожности при переустановке • При переустановке подшипника и муфты прижима/втягивания/2 убедитесь, что выступ [4] на муфте прижима/втягивания/2 входит в фиксирующий паз [5].
Извлеките два винта [1] и снимите узел муфты ролика возврата [2].
Извлеките два винта [1] и снимите узел муфты возврата [2].
7. Прочее

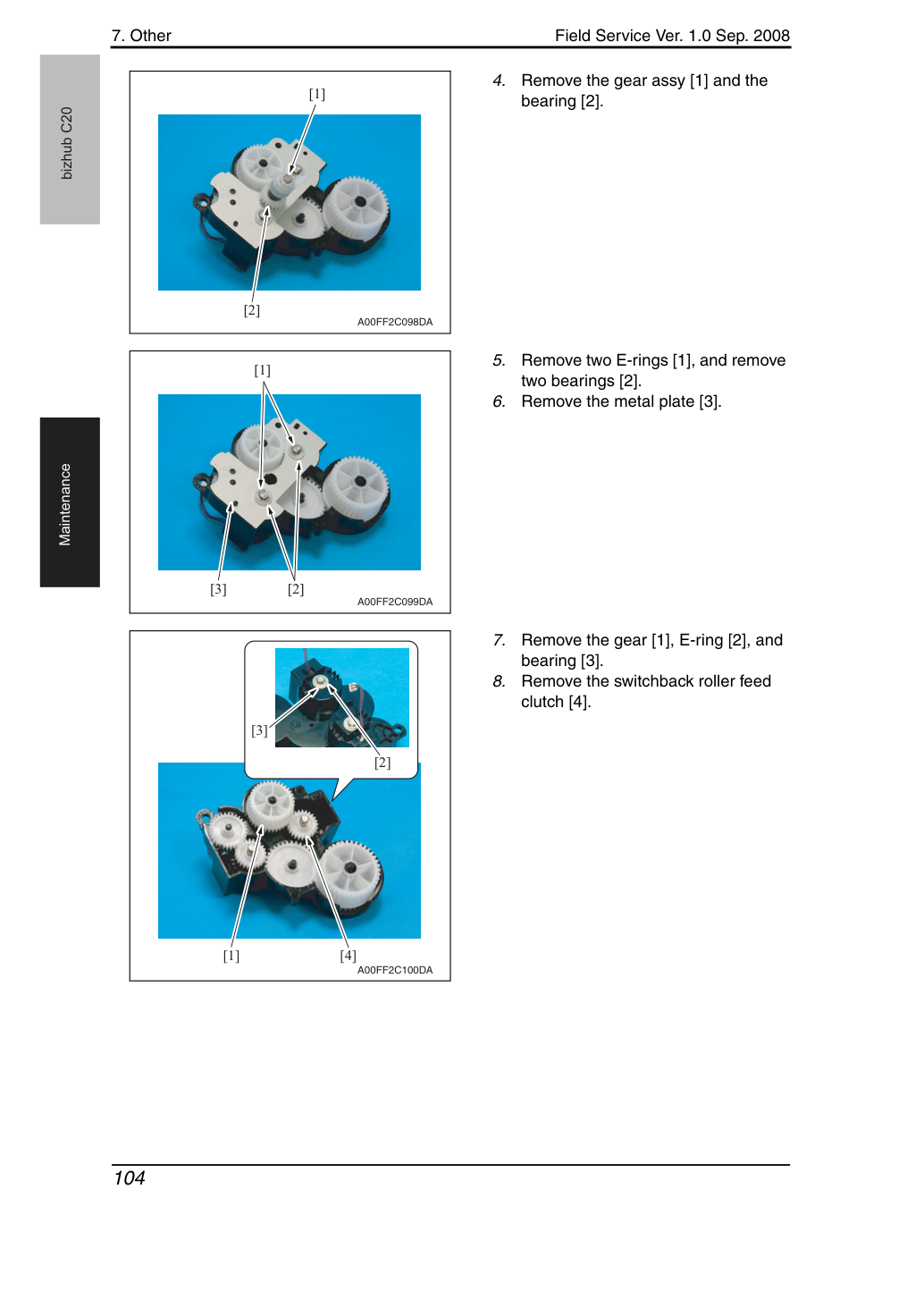

Извлеките узел шестерни [1] и подшипник [2].
Извлеките два стопорных кольца E [1] и снимите два подшипника [2].
Извлеките шестерню [1], стопорное кольцо E [2] и подшипник [3].
Снимите муфту подачи ролика возврата [4].
7. Прочее
bizhub C20 Техническое обслуживание Меры предосторожности при переустановке • При переустановке подшипника и муфты подачи ролика возврата убедитесь, что выступ [1] на муфте подачи ролика выхода дуплекса входит в фиксирующий паз [2].
Извлеки плату управления печатью.
Снимите узел муфты ролика возврата.
См. шаги 1–6 на стр. 103 «Муфта подачи ролика возврата».
Извлеките стопорное кольцо E [2] и подшипник [3], и снимите муфту обратного хода ролика возврата [4].
Меры предосторожности при переустановке • При переустановке подшипника и муфты возврата ролика выхода дуплекса убедитесь, что выступ [1] на муфте обратного хода ролика возврата входит в фиксирующий паз [2].
7. Прочее
Извлеки плату управления печатью.
Снимите узел муфты ролика выхода дуплекса.
См. шаги 1–2 на стр. 103 «Муфта подачи ролика выхода дуплекса».
Извлеките два винта [1], снимите муфту транспортного ролика дуплекса [2].
Извлеките стопорное кольцо E [1], шестерню [2], подшипник [3] и пружину [4].
Удали винт [1] и сними металлическую пластину [2].
7. Прочее
Извлеките стопорное кольцо E [2] и подшипник [3], и снимите муфту транспортного ролика дуплекса [4].
Меры предосторожности при переустановке • При переустановке подшипника и муфты транспортного ролика дуплекса убедитесь, что выступ [1] на муфте транспортного ролика дуплекса входит в фиксирующий паз [2].
7. Прочее
Извлеките два винта [1] и полностью опустите правую дверцу [2].
Извлеките винт [1] из держателя датчика [2].
Снимите держатель датчика [2], как показано слева.
• Не дергайте держатель датчика, к которому подключен жгут.
Отсоедините разъем [1], извлеките винт [2] и датчик температуры/влажности [3].
7. Прочее

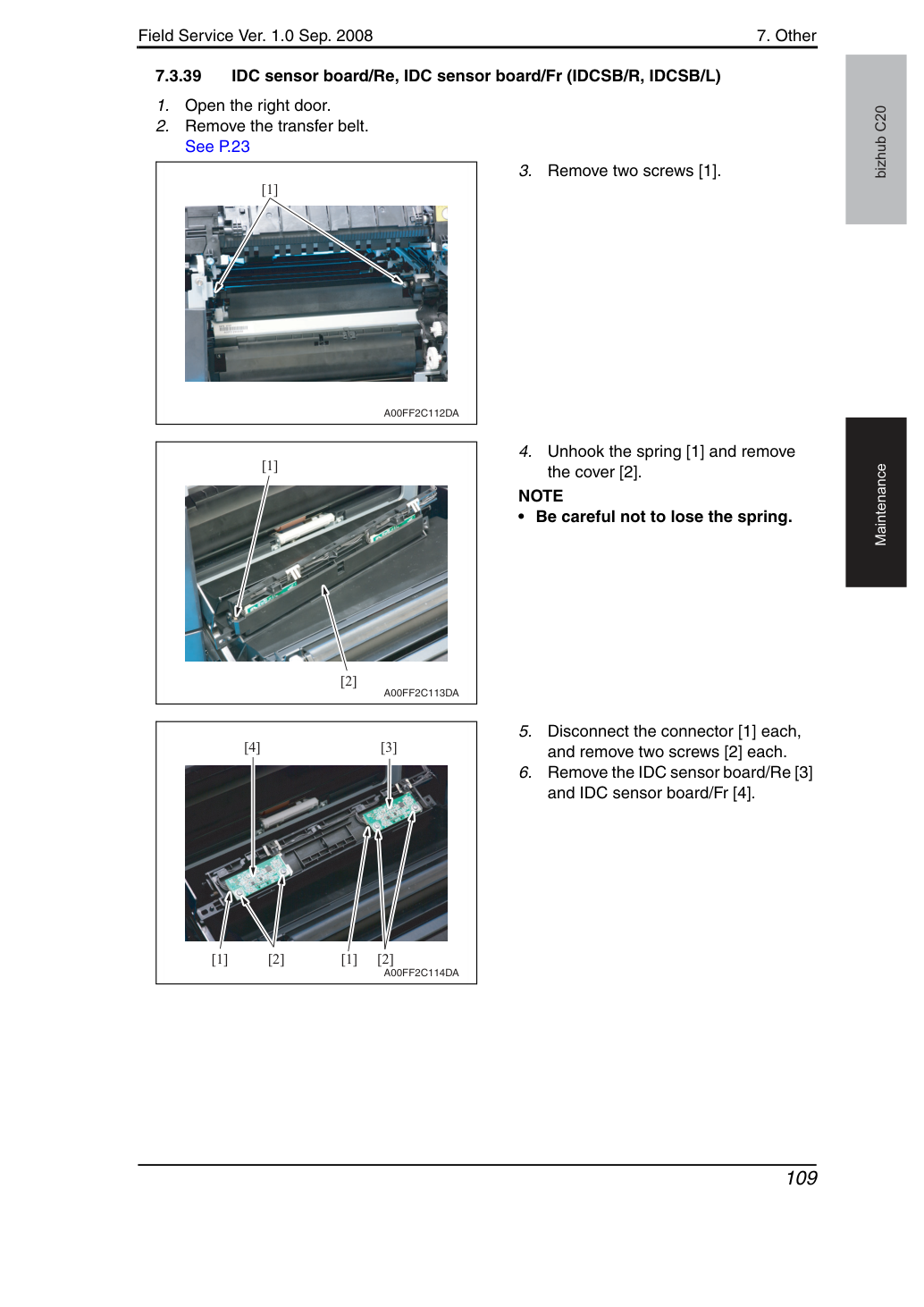

Отсоедините пружину [1] и снимите крышку [2].
• Будьте осторожны, не потеряйте пружину.
Отсоедини коннектор [1] каждый, и удали два винта [2] каждый.
Удали IDC sensor board/Re [3] и IDC sensor board/Fr [4].
7. Прочее

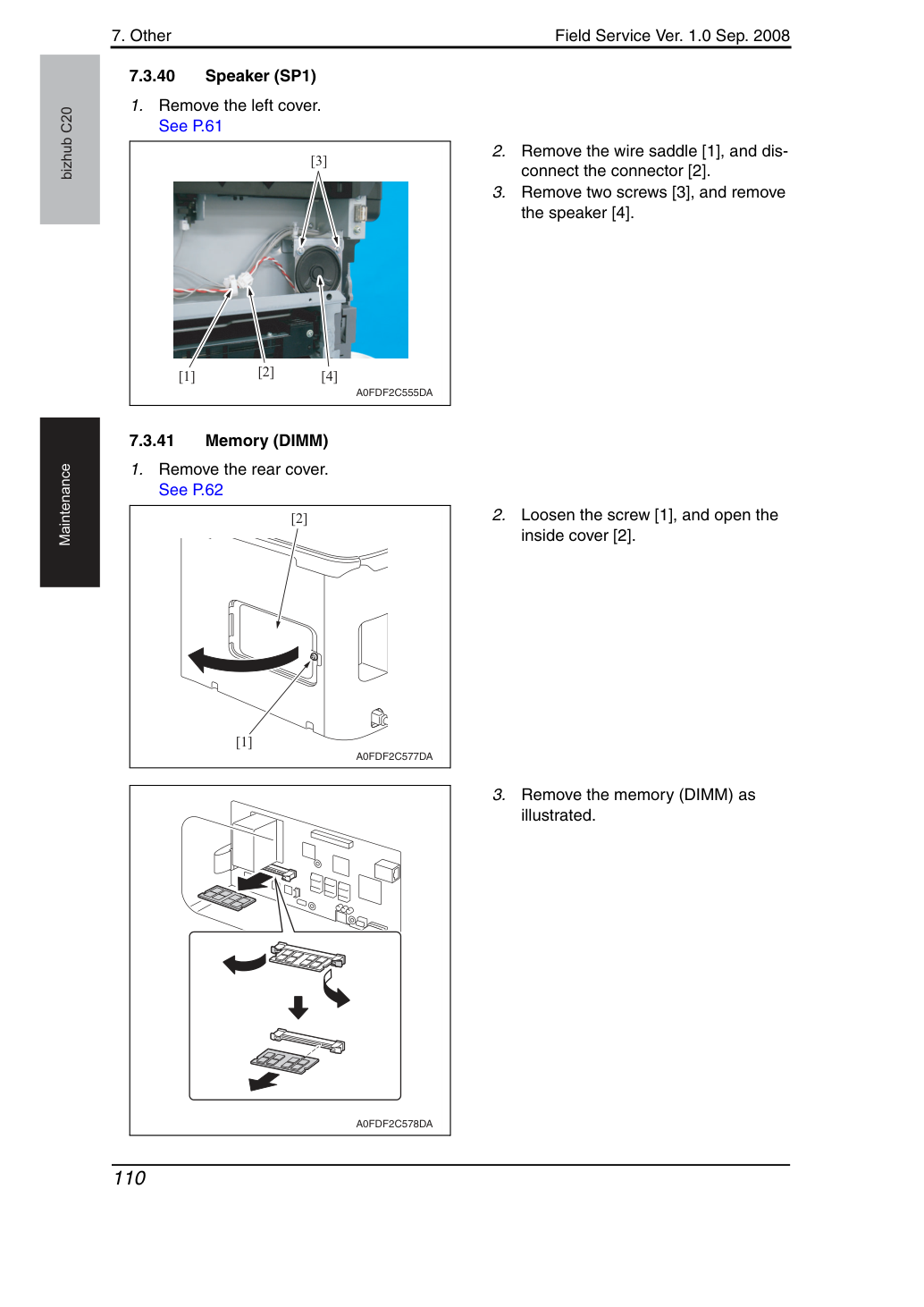

Удали wire saddle [1], и отсоедини коннектор [2].
Удали два винта [3], и удали speaker [4].
Ослабь винт [1], и открой inside cover [2].
Удали memory (DIMM) как показано.
7. Прочее

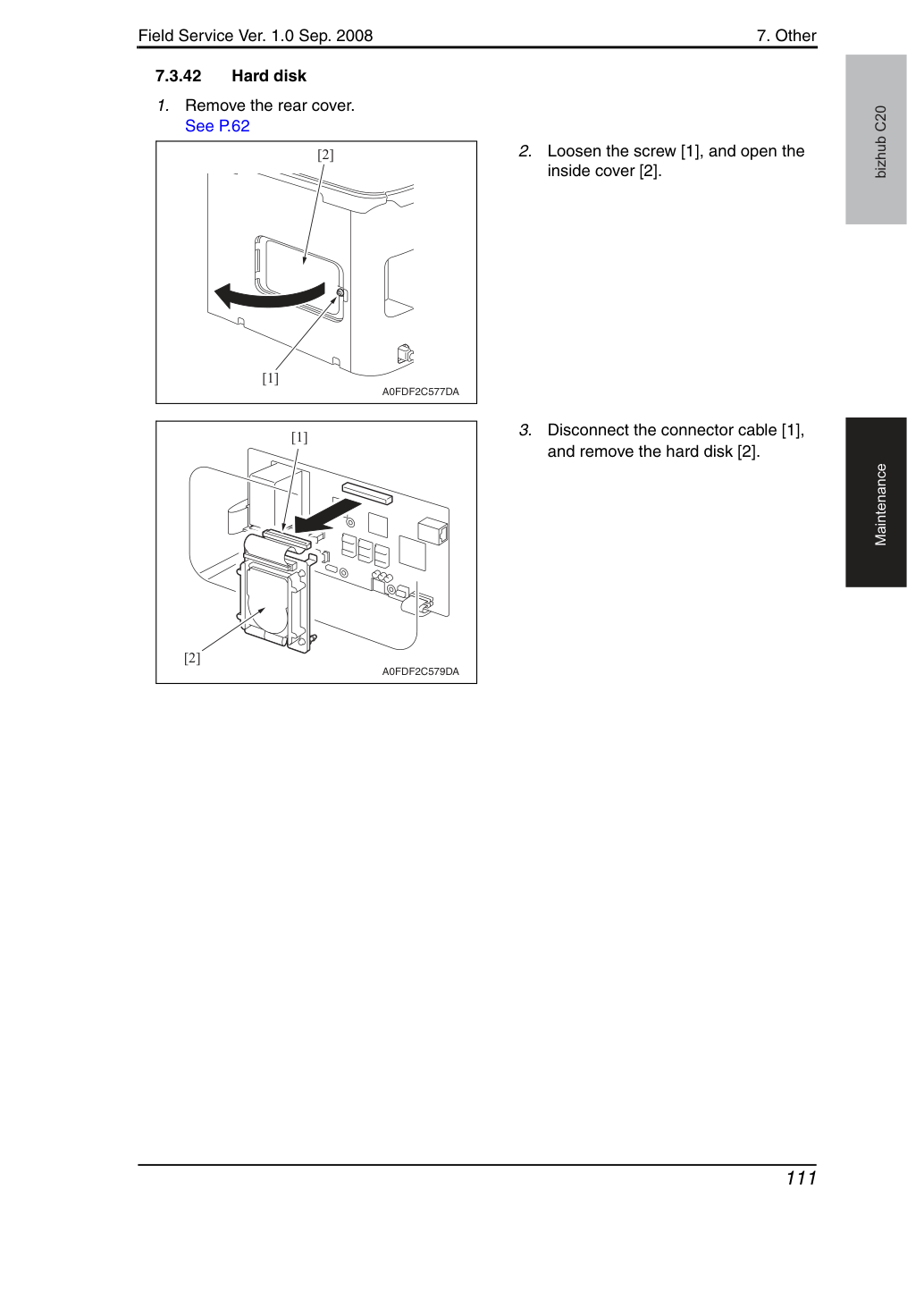

Ослабь винт [1], и открой inside cover [2].
Отсоедини connector cable [1], и удали hard disk [2].
7. Прочее

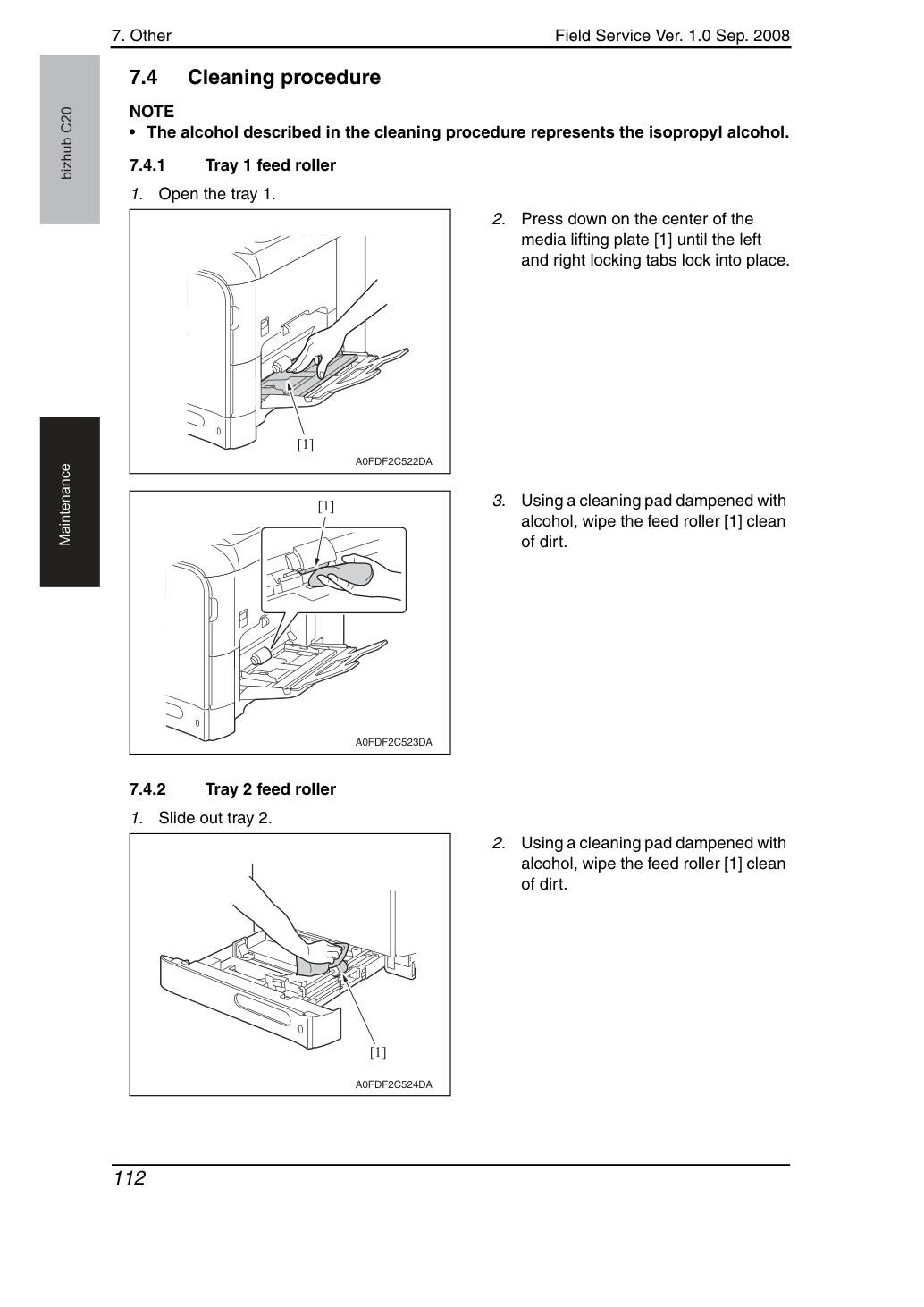

• Спирт, указанный в процедуре очистки, представляет собой изопропиловый спирт.
Нажми на центр media lifting plate [1] до щелчка левого и правого lock tabs.
Салфеткой, смоченной спиртом, протрите ролик подачи [1] от загрязнений.
Салфеткой, смоченной спиртом, протрите ролик подачи [1] от загрязнений.
7. Прочее

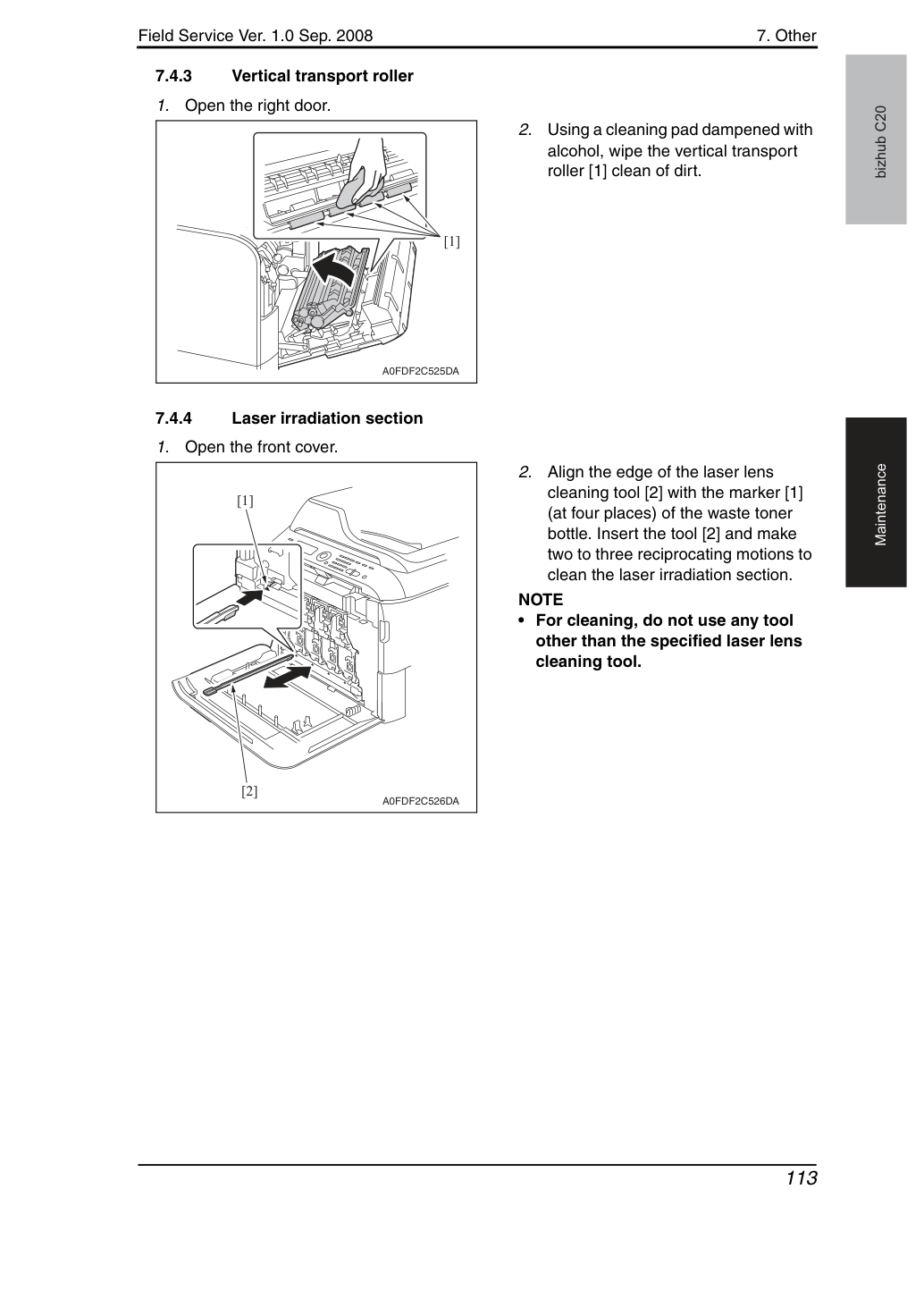

Салфеткой, смоченной спиртом, протрите вертикальный транспортный ролик [1] от загрязнений.
Совмести край laser lens cleaning tool [2] с marker [1] (в четырёх местах) на waste toner bottle. Вставь tool [2] и выполни два-три возвратно-поступательных движения для очистки laser irradiation section.
• Для очистки используй только указанный laser lens cleaning tool.
