Konica Minolta bizhub 750 — Секция записи

← Konica Minolta bizhub 750 — все главы инструкции

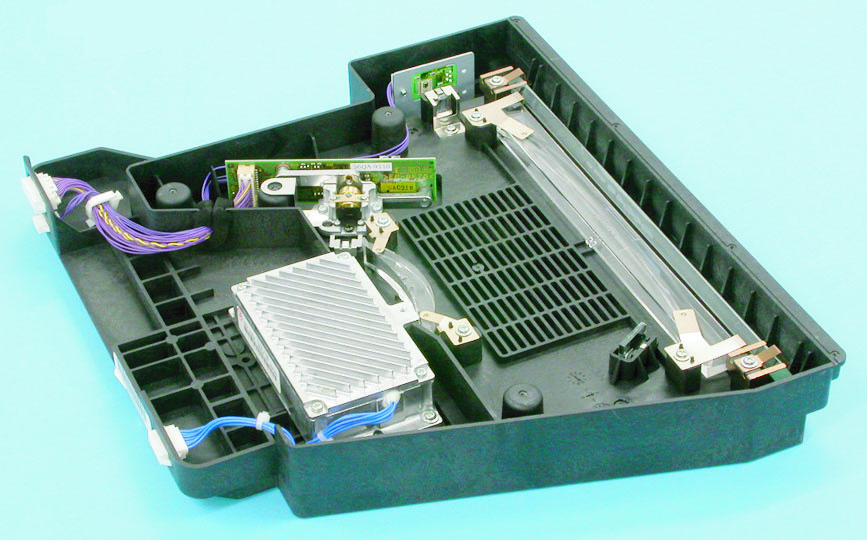

7. СЕКЦИЯ ЗАПИСИ

7. СЕКЦИЯ ЗАПИСИ

Схема из сервис-мануала
Схема из сервис-мануала

7. СЕКЦИЯ ЗАПИСИ

Для предотвращения неправильного центрирования записанных изображений сигнал INDEX, обнаруженный платой индекса (INDEXB), используется для определения опорного положения записи в направлении вала барабана (направление основного сканирования) и управления начальной позицией облучения лазером на барабан в соответствии с краем бумаги, обнаруженным датчиком центрирования (PS66).

Полигональное зеркало приводится в движение полигональным двигателем (M15), и количество его оборотов изменяется в зависимости от скорости процесса, которая варьируется в зависимости от типа бумаги.

В случае bizhub 750 ПРИМЕЧАНИЕ • Количество оборотов полигонального зеркала для толстой бумаги совпадает с количеством оборотов для обычной бумаги. Однако для соответствия снижению скорости процесса (до 50%), используется каждая вторая плоскость из шести отражающих плоскостей полигонального зеркала для сканирования лазерного луча.

В случае bizhub 600 ПРИМЕЧАНИЕ • Количество оборотов полигонального зеркала для толстой бумаги выше, чем для обычной бумаги. Однако для соответствия снижению скорости процесса используется каждая вторая плоскость из шести отражающих плоскостей полигонального зеркала для сканирования лазерного луча.

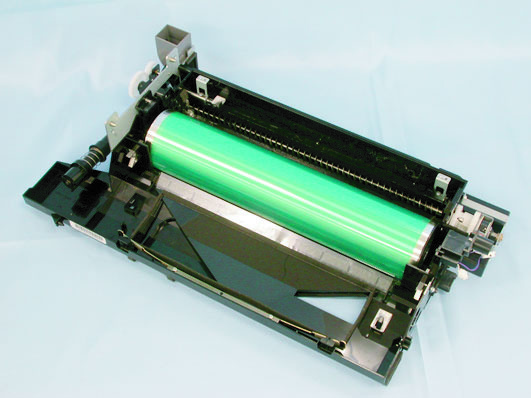

8. СЕКЦИЯ ФОТОПРОВОДНИКА

8. СЕКЦИЯ ФОТОПРОВОДНИКА

Схема из сервис-мануала
Схема из сервис-мануала

8. СЕКЦИЯ ФОТОПРОВОДНИКА

Схема из сервис-мануала
Схема из сервис-мануала

8. СЕКЦИЯ ФОТОПРОВОДНИКА

При включении сигнала начала печати [1] различные типы двигателей включаются для функционирования каждого из узлов. При этом лампа стирания (EL) также включается для начала нейтрализации [2] барабана. И через определенный период времени после отправки этого сигнала высокое напряжение подается на зарядку [3], смещение разработки [4], направляющую передачи [5] и ролик направления тонера (TGR) [7] для формирования изображений на поверхности барабана путем облучения лазером и разработки.

Параллельно вышеописанной операции через определенный период времени после завершения формирования петли на бумаге [6], поданной в секцию ролика регистрации, генерируется сигнал готовности барабана [8]. Исходя из этого, муфта регистрации (CL1) включается. При включении CL1 движущая сила двигателя регистрации (M5) передается на ролик регистрации для начала конвейера регистрации [9] первого листа бумаги, который образовал петлю. При этом, когда бумага подается из лотков 1-4, LU или ADU (только в режиме двусторонней копии), двигатель петли (M6), который приводит в движение ролик петли и ролик предварительной регистрации ADU, изменяет линейную скорость на низкую скорость для вспомогательного действия [10] петли.

При этом конвейере датчик края бумаги (PS43) обнаруживает передний край бумаги и включается [11].

И через определенный период времени после этого он последовательно включает лампу передачи экспозиции [12], высокое напряжение на разделение [13] и передачу [14], и соленоид когтя барабана [15]. Со временем бумага проходит через барабан, при этом изображения, сформированные на барабане, передаются на бумагу, и затем бумага отделяется от барабана.

Серия этих операций реализуется путем непрерывного конвейера бумаги, и когда PS43 обнаруживает задний край бумаги и выключается [16], каждая из операций также выключается через определенный период времени после этого. Однако при печати двух или более листов бумаги некоторые из операций продолжаются в течение определенного периода времени после того, как PS43 обнаруживает задний край последнего листа бумаги и выключается [21].

Бумага, передача которой завершена, конвейируется в секцию термоузла через секцию конвейера. M5 и двигатель термоузла (M4), которые влияют на привод на этом пути конвейера, продолжают работать до тех пор, пока датчик выхода бумаги (PS37) не обнаружит задний край последней бумаги и не выключится [22].

Обратитесь к описаниям в тексте для элементов [1] через [16].

8. СЕКЦИЯ ФОТОПРОВОДНИКА

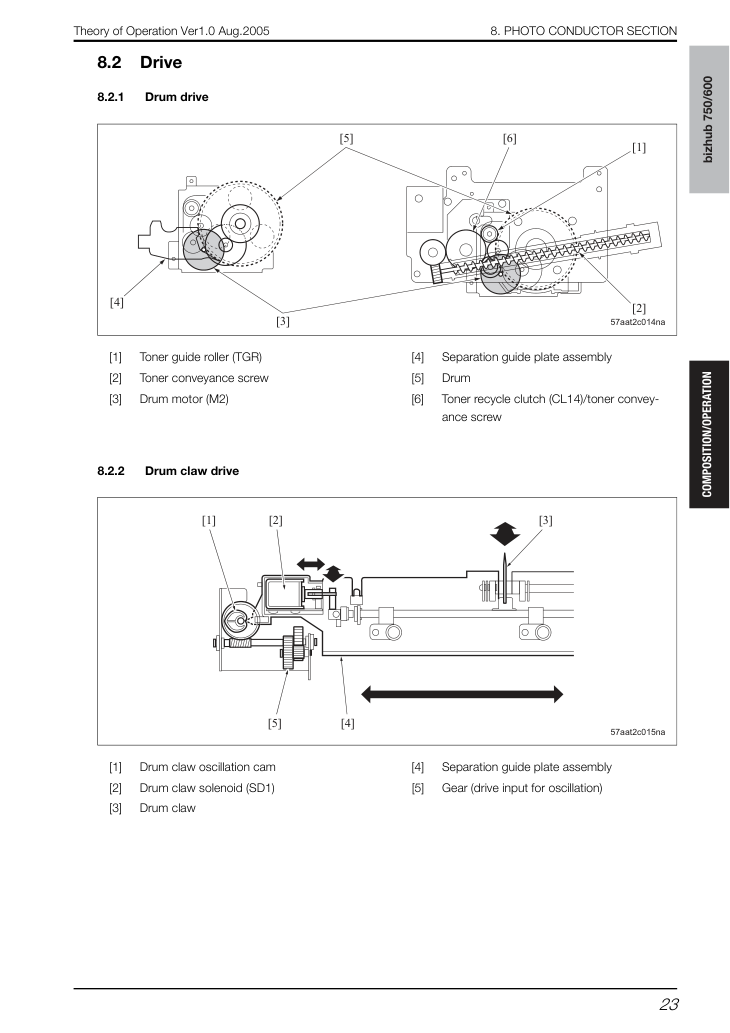

Для предотвращения возникновения заедания оборота барабана используются 3 когтя барабана для предотвращения обертывания барабана бумагой. Контакт и разрыв контакта когтей барабана с барабаном выполняется путем включения и выключения соленоида когтя барабана (SD1).

Для предотвращения загрязнения бумаги в определенных областях и повреждения барабана коготь барабана производит колебание примерно 8 мм на поверхности барабана.

На задней стороне узла пластины направляющей разделения, к которой установлен коготь барабана, имеется выступ.

Кулачок, установленный на шестерне, прижимает этот выступ, чтобы сдвинуть узел пластины направляющей разделения вперед. Когда кулачок освобождается при вращении шестерни, узел пластины направляющей разделения возвращается в прежнее положение пружиной. Повторение этой операции создает колебания когтей барабана.

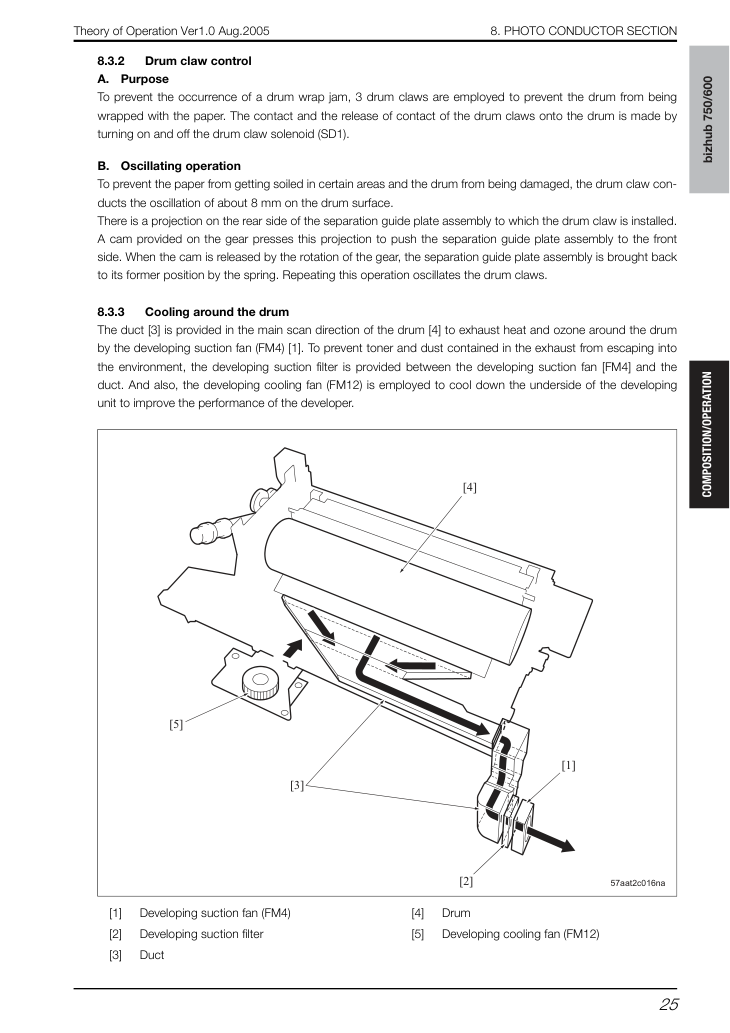

Охлаждение вокруг барабана Воздуховод [3] предусмотрен в направлении основного сканирования барабана [4] для выпуска тепла и озона вокруг барабана вентилятором всасывания разработки (FM4) [1]. Чтобы предотвратить попадание тонера и пыли, содержащихся в выхлопе, в окружающую среду, фильтр всасывания разработки предусмотрен между вентилятором всасывания разработки [FM4] и воздуховодом. Также используется вентилятор охлаждения разработки (FM12) для охлаждения нижней части узла разработки для повышения производительности разработчика.

Схема из сервис-мануала
Схема из сервис-мануала

8. СЕКЦИЯ ФОТОПРОВОДНИКА

Когда выполняются установленные условия при включенном выключателе питания (SW2).

  1. Время обнаружения
