17. СЕКЦИЯ ВЕРТИКАЛЬНОЙ ПОДАЧИ
17. СЕКЦИЯ ВЕРТИКАЛЬНОЙ ПОДАЧИ
17. СЕКЦИЯ ВЕРТИКАЛЬНОЙ ПОДАЧИ

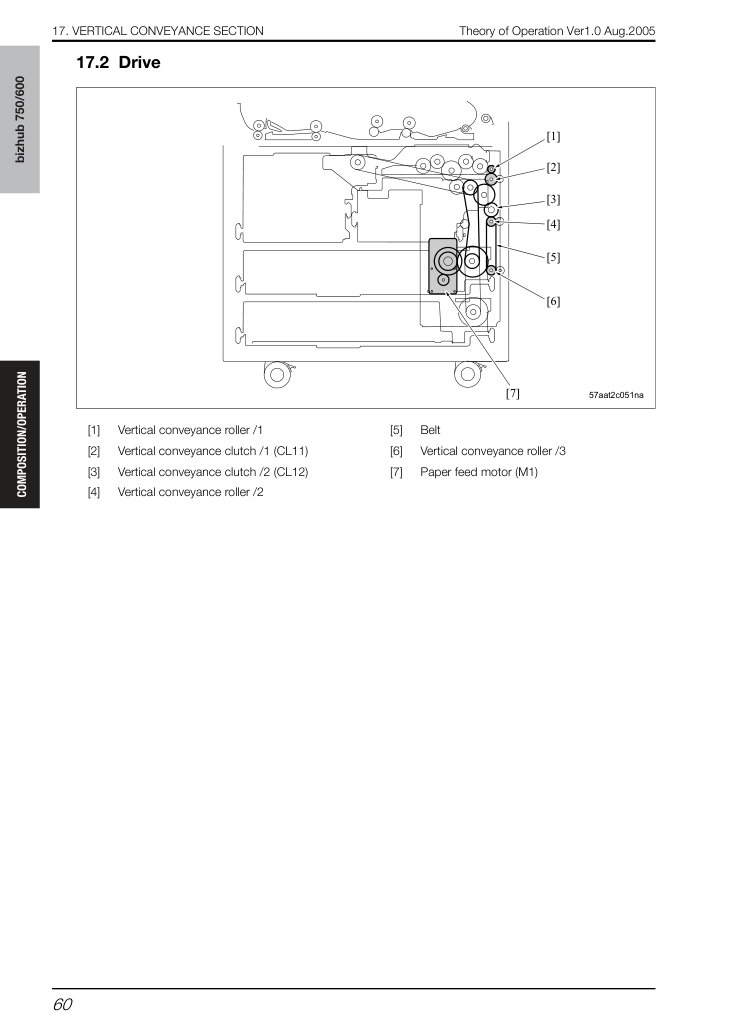

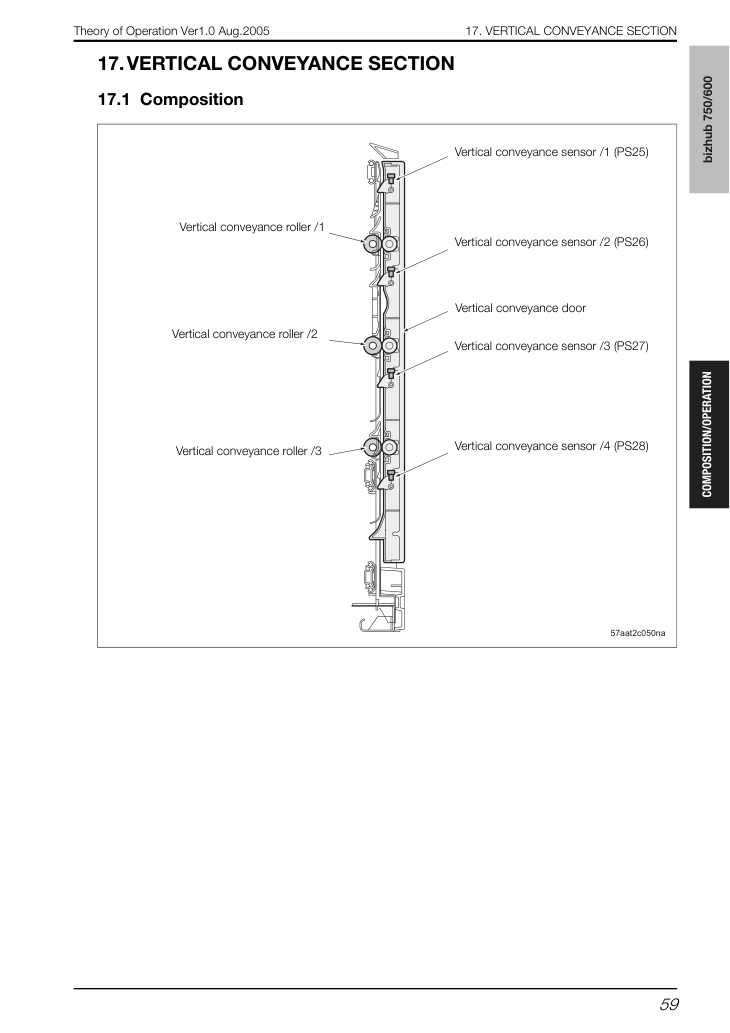

Описание работы В секции вертикальной подачи ролик вертикальной подачи /1, /2 и /3 подает бумагу, поступившую из лотков 2, 3 и 4, на циклический ролик. Бумага, поступившая из лотка 1, также подается на циклический ролик через секцию вертикальной подачи. Однако подача этой бумаги осуществляется роликами подачи /1 и /2, при этом ролик вертикальной подачи не участвует в приводе подачи.
Вертикальная подача бумаги из лотка 1 Бумага, выходящая из секции горизонтальной подачи, подается на циклический ролик через верхний участок секции вертикальной подачи. Датчик вертикальной подачи /1 (PS25) расположен на пути подачи для обнаружения замятия. При вертикальной подаче из лотков 2, 3 и 4 PS25 также используется для обнаружения замятия.

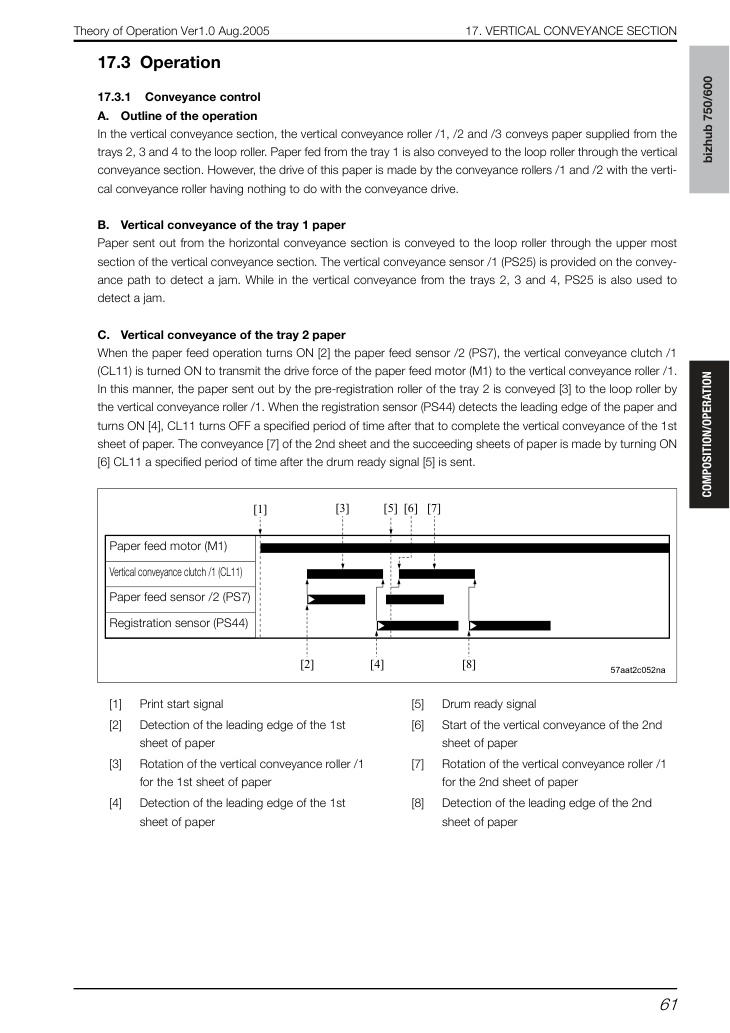

Вертикальная подача бумаги из лотка 2 Когда операция подачи бумаги включает [2] датчик подачи бумаги /2 (PS7), муфта вертикальной подачи /1 (CL11) включается для передачи усилия привода двигателя подачи бумаги (M1) на ролик вертикальной подачи /1.
Таким образом, бумага, выходящая из предрегистрового ролика лотка 2, подается [3] на циклический ролик роликом вертикальной подачи /1. Когда датчик регистрации (PS44) обнаруживает передний край бумаги и включается [4], CL11 выключается через определенное время после этого для завершения вертикальной подачи первого листа бумаги. Подача [7] второго листа и последующих листов бумаги осуществляется включением [6] CL11 через определенное время после отправки сигнала готовности барабана [5].
17. СЕКЦИЯ ВЕРТИКАЛЬНОЙ ПОДАЧИ

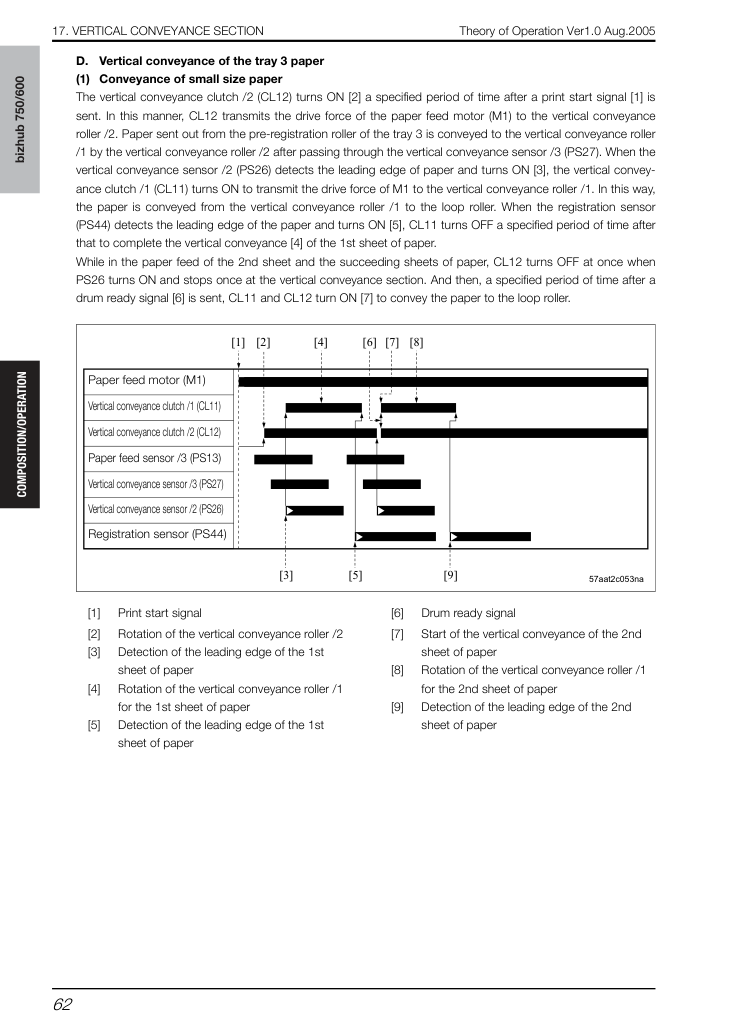

Муфта вертикальной подачи /2 (CL12) включается [2] через определенное время после отправки сигнала начала печати [1]. Таким образом, CL12 передает усилие привода двигателя подачи бумаги (M1) на ролик вертикальной подачи /2. Бумага, выходящая из предрегистрового ролика лотка 3, подается на ролик вертикальной подачи /1 роликом вертикальной подачи /2 после прохождения датчика вертикальной подачи /3 (PS27). Когда датчик вертикальной подачи /2 (PS26) обнаруживает передний край бумаги и включается [3], муфта вертикальной подачи /1 (CL11) включается для передачи усилия привода M1 на ролик вертикальной подачи /1. Таким образом, бумага подается с ролика вертикальной подачи /1 на циклический ролик. Когда датчик регистрации (PS44) обнаруживает передний край бумаги и включается [5], CL11 выключается через определенное время после этого для завершения вертикальной подачи [4] первого листа бумаги.
При подаче второго листа и последующих листов бумаги CL12 немедленно выключается при включении PS26 и останавливается в секции вертикальной подачи. Затем, через определенное время после отправки сигнала готовности барабана [6], CL11 и CL12 включаются [7] для подачи бумаги на циклический ролик.
- Подача бумаги малого формата
17. СЕКЦИЯ ВЕРТИКАЛЬНОЙ ПОДАЧИ

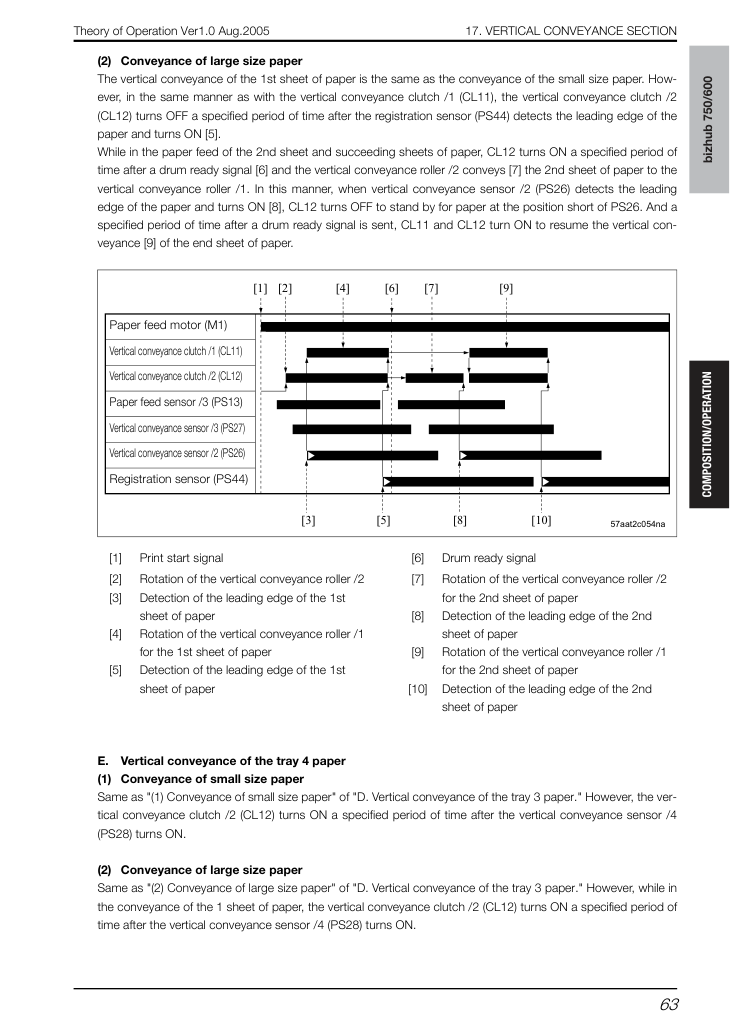

Вертикальная подача первого листа бумаги аналогична подаче бумаги малого формата. Однако, таким же образом, как и с муфтой вертикальной подачи /1 (CL11), муфта вертикальной подачи /2 (CL12) выключается через определенное время после того, как датчик регистрации (PS44) обнаруживает передний край бумаги и включается [5].
При подаче второго листа и последующих листов бумаги CL12 включается через определенное время после отправки сигнала готовности барабана [6] и ролик вертикальной подачи /2 подает [7] второй лист бумаги на ролик вертикальной подачи /1. Таким образом, когда датчик вертикальной подачи /2 (PS26) обнаруживает передний край бумаги и включается [8], CL12 выключается для ожидания бумаги на позиции перед PS26. И через определенное время после отправки сигнала готовности барабана CL11 и CL12 включаются для возобновления вертикальной подачи [9] последнего листа бумаги.
То же, что и «(1) Подача бумаги малого формата» в «D. Вертикальная подача бумаги из лотка 3». Однако муфта вертикальной подачи /2 (CL12) включается через определенное время после включения датчика вертикальной подачи /4 (PS28).
То же, что и «(2) Подача бумаги крупного формата» в «D. Вертикальная подача бумаги из лотка 3». Однако при подаче одного листа бумаги муфта вертикальной подачи /2 (CL12) включается через определенное время после включения датчика вертикальной подачи /4 (PS28).
- Подача бумаги крупного формата
- Подача бумаги малого формата
- Подача бумаги крупного формата
