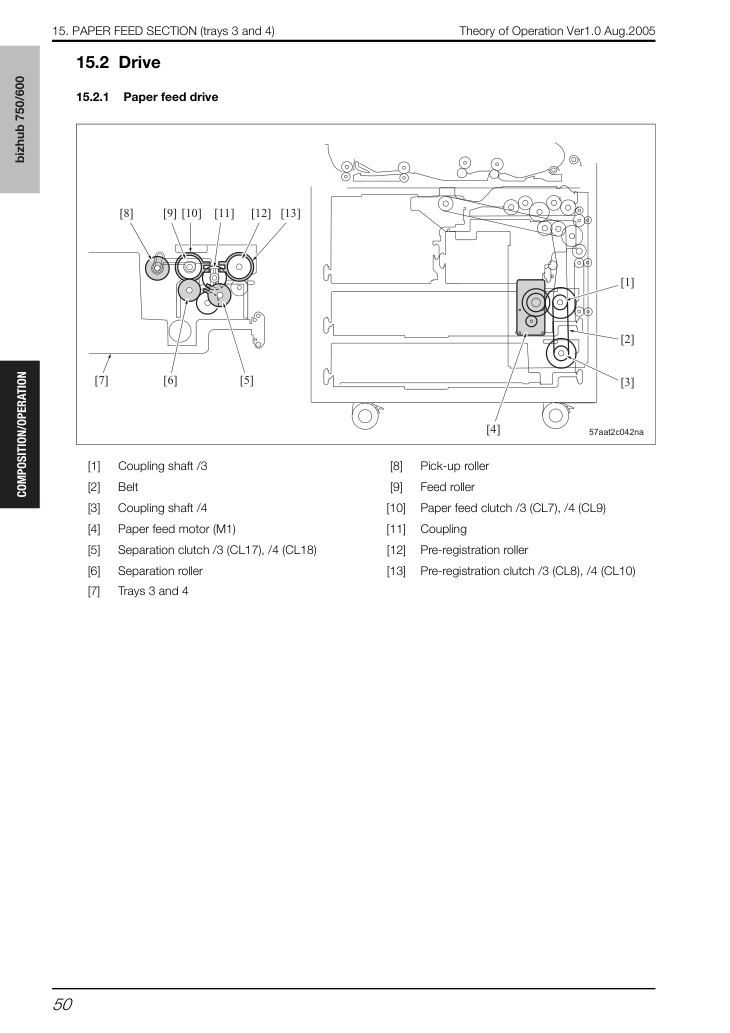

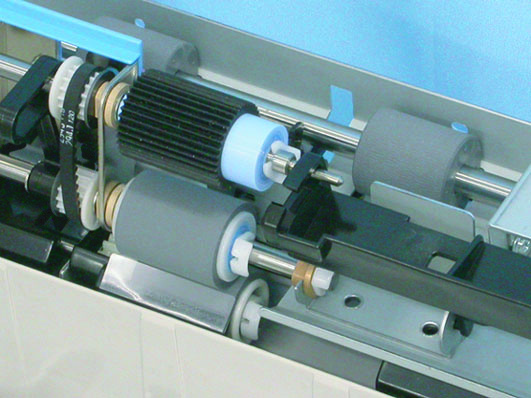

15. СЕКЦИЯ ПОДАЧИ БУМАГИ (лотки 3 и 4)
15. СЕКЦИЯ ПОДАЧИ БУМАГИ (лотки 3 и 4)
15. СЕКЦИЯ ПОДАЧИ БУМАГИ (лотки 3 и 4)
15. СЕКЦИЯ ПОДАЧИ БУМАГИ (лотки 3 и 4)

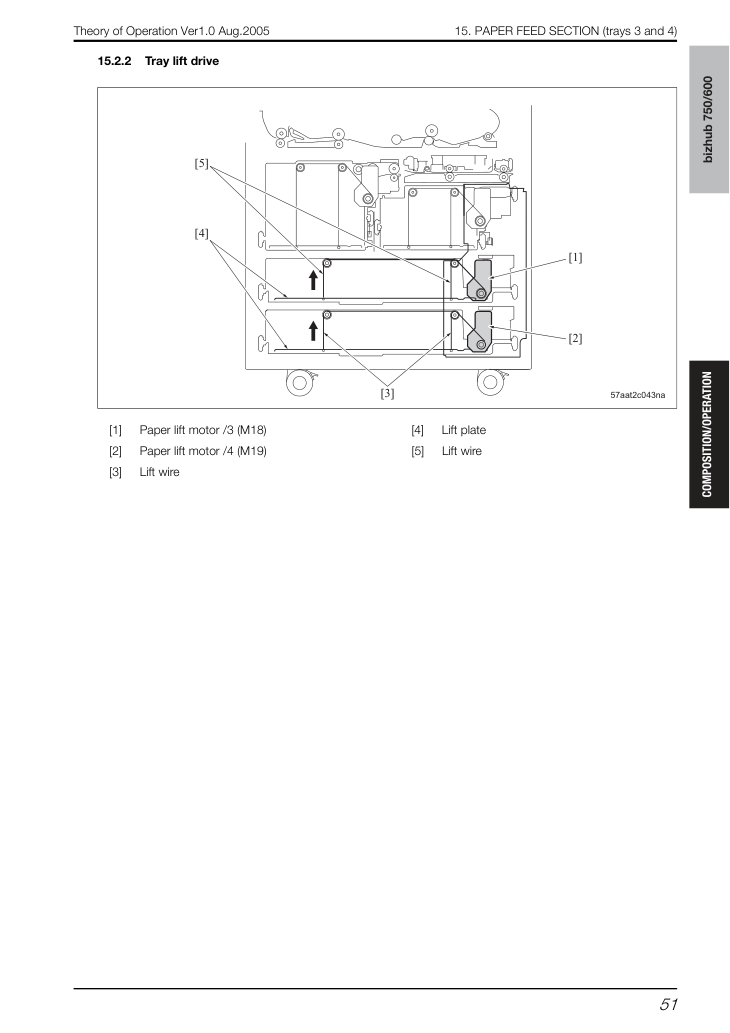

Главные двигатели подачи бумаги /3 (M18) и /4 (M19) приводят в движение трос подъема через шкив для поднятия поднимающейся пластины.

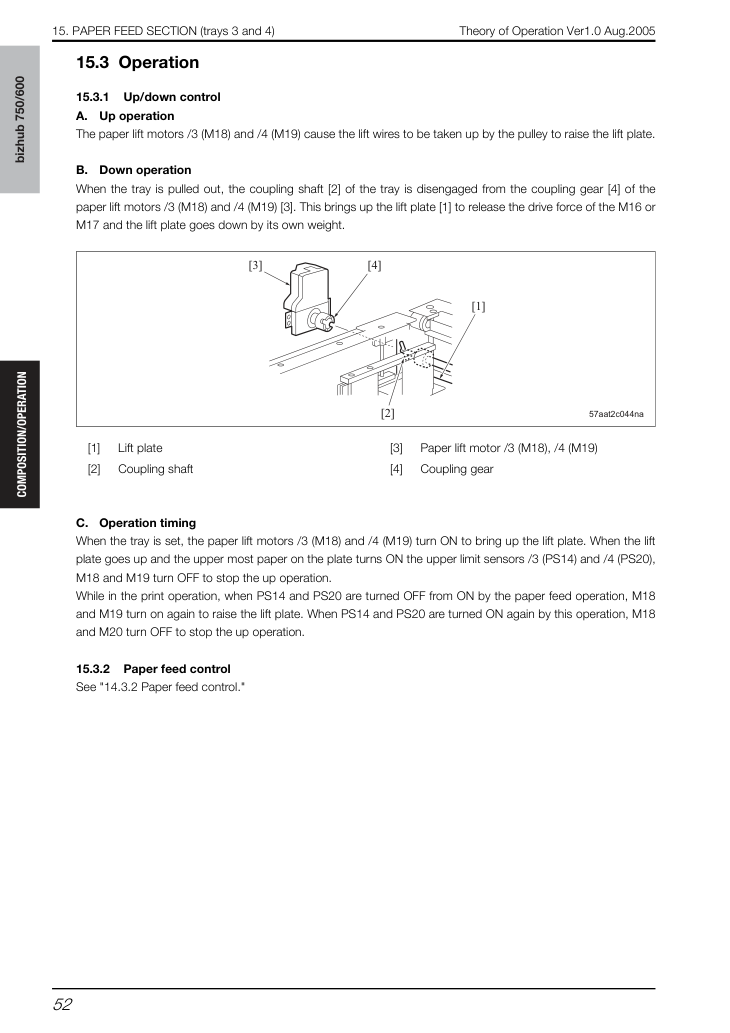

Когда лоток вытаскивается, вал муфты [2] лотка разъединяется с шестерней муфты [4] главных двигателей подачи бумаги /3 (M18) и /4 (M19) [3]. Это поднимает поднимающуюся пластину [1], освобождая усилие привода M16 или M17, и поднимающаяся пластина опускается под собственным весом.
При установке лотка главные двигатели подачи бумаги /3 (M18) и /4 (M19) включаются для поднятия поднимающейся пластины. Когда поднимающаяся пластина поднимается и верхний лист бумаги на пластине включает верхние датчики предела /3 (PS14) и /4 (PS20), M18 и M19 отключаются для остановки операции подъема.
Во время операции печати, когда PS14 и PS20 переходят из включенного состояния в отключенное из-за операции подачи бумаги, M18 и M19 включаются снова для поднятия поднимающейся пластины. Когда PS14 и PS20 включаются снова при этой операции, M18 и M20 отключаются для остановки операции подъема.
15. СЕКЦИЯ ПОДАЧИ БУМАГИ (лотки 3 и 4)
Обнаружение размера в направлении основного сканирования Обнаружение размера бумаги в направлении основного сканирования осуществляется в соответствии с положением направляющей пластины, соединенной с переменным резистором размера бумаги /1 (VR3) и /2 (VR4).
Обнаружение размера в направлении вспомогательного сканирования Обнаружение размера бумаги осуществляется с помощью комбинации датчиков размера бумаги /Fr1 (PS17) и /Fr2 (PS23) и датчиков размера бумаги /Rr1 (PS18) и /Rr2 (PS24), которые включаются и отключаются.
Обнаружение отсутствия бумаги в лотке осуществляется датчиками отсутствия бумаги /3 (PS15) и /4 (PS21).
Количество оставшейся бумаги в лотке определяется в соответствии с временем, необходимым для поднятия поднимающейся пластины главными двигателями подачи бумаги /3 (M18) и /4 (M19) при установке лотка. Время, необходимое для этой операции подъема (время работы M18 и M19), сохраняется на плате управления принтером (PRCB), и количество оставшейся бумаги после этого определяется путем вычитания значения, показываемого счетчиком подачи бумаги.
Обнаруженное таким образом количество оставшейся бумаги выводится на панель управления в 5 этапах.
Для поддержания влажности в лотке в фиксированном состоянии предусмотрены нагреватели осушения /1 (HTR1) и /2 (HTR2).
Нагреватели осушения /1 (HTR1) и /2 (HTR2) работают, когда переключатель нагревателя осушения (SW3) находится в положении ON, а переключатель питания (SW2) находится в положении OFF.
