26. ПРОЧЕЕ
26. ПРОЧЕЕ

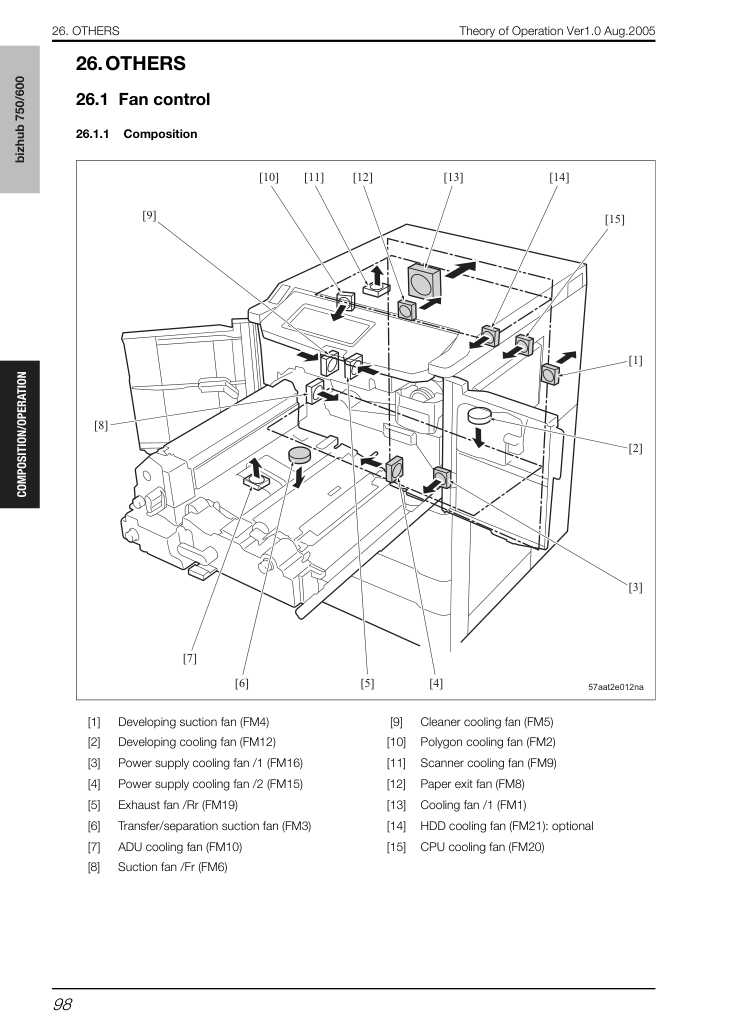

Выводить воздух вокруг печатного барабана (Print drum) и термоузла (Fuser).
Во время прогрева включается (вращается на низкой скорости) в соответствии с главным двигателем (M2).
В режиме ожидания включается постоянно.
При печати вращается на высокой скорости в соответствии с M2 и вращается на низкой скорости указанное время после завершения печати.
Во время прогрева выключается в соответствии с M2.
После завершения прогрева не выключается до отключения переключателя питания (SW2).
Охлаждать область вокруг полигонального двигателя (M15) и секции записи.
Включается (вращается на низкой скорости) в соответствии с полигональным двигателем (M15).
Во время прогрева и режима ожидания включается (вращается на низкой скорости) постоянно.
При печати вращается на высокой скорости в соответствии с двигателем термоузла (M4) и вращается на низкой скорости при отключении главного двигателя (M2).
После завершения прогрева не выключается до отключения переключателя питания (SW2).
Выводить воздух вокруг узла коронирования переноса/разделения и секции подачи.
Во время прогрева и печати включается в соответствии с главным двигателем (M2).
В режиме ожидания выключается постоянно.
Во время прогрева и печати выключается в соответствии с отключением M2.
Собирать тонер, рассеянный из узла проявления, в фильтр всасывания проявления.
Во время прогрева и печати включается в соответствии с главным двигателем (M2).
В режиме ожидания выключается постоянно.
Во время прогрева, печати и после завершения печати выключается в соответствии с отключением M2.
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
26. ПРОЧЕЕ
Охлаждать область вокруг секции очистки.
Включается через указанное время после включения переключателя питания (SW2).
Не выключается до отключения переключателя питания (SW2).
Охлаждать область вокруг секции выхода бумаги и термоузла (Fuser) с помощью всасывания.
Включается в соответствии с главным двигателем (M2) только при подаче первого листа бумаги.
При печати включается, если находится в режиме односторонней печати при срабатывании датчика выхода термоузла (PS30).
Выключается через указанное время после отключения датчика выхода бумаги (PS37).
Охладить область выхода бумаги и секцию термоузла (Fuser) вытяжкой.
Во время печати включается, если установлен режим двусторонней печати и температура внутри машины превышает установленное значение при срабатывании датчика выхода термоузла (PS30).
Выключается через указанное время после отключения датчика выхода бумаги (PS37).
Охладить область выхода бумаги вытяжкой.
Во время печати включается синхронно с главным двигателем (M2).
Выключается через указанное время после отключения датчика выхода бумаги (PS37).
Охладить область лампы экспонирования (L1) и сканера.
Включается синхронно с включением лампы экспонирования (L1).
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
26. ПРОЧЕЕ
Отключается синхронно с отключением лампы экспонирования (L1).
Охладить область реверсивного двигателя АДУ (M9) и секцию АДУ.
Включается синхронно с включением реверсивного двигателя АДУ (M9).
Отключается синхронно с отключением реверсивного двигателя АДУ (M9).
Охладить узел проявки с помощью всасывания.
Во время печати включается при режиме двусторонней печати или при смешивании односторонней и двусторонней печати.
Отключается синхронно с отключением главного двигателя (M2).
Охладить источник питания постоянного тока /1 (DCPS1) вытяжкой.
Включается через указанное время после включения переключателя питания (SW2).
Во время прогрева и печати вращается на высокой скорости.
В режиме ожидания и в режиме экономии энергии вращается на низкой скорости.
Отключается синхронно с отключением переключателя SW2.
В режиме сна отключается.
Охладить источник питания постоянного тока /1 (DCPS1) всасыванием.
Включается через указанное время после включения переключателя питания (SW2).
Во время прогрева и печати вращается на высокой скорости.
В режиме ожидания и в режиме экономии энергии вращается на низкой скорости.
Отключается синхронно с отключением переключателя SW2.
В режиме сна отключается.
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
26. ПРОЧЕЕ
Охладить плату системного управления (SCB) всасыванием.
Во время печати вращается на высокой скорости.
В режиме ожидания, в режиме экономии энергии и в нормальном режиме сна переключается между высокой и низкой скоростью вращения в соответствии с температурой, обнаруживаемой процессором (CPU).
При вращении на низкой скорости отключается, когда температура, обнаруживаемая процессором (CPU), падает ниже установленного значения.
Охладить HD-503 всасыванием.
Включается в режиме ожидания и печати.
Отключается в режиме экономии энергии и режиме сна.
- Назначение
- Моменты включения
- Моменты выключения
- Назначение
- Моменты включения
- Моменты выключения
26. ПРОЧЕЕ
• Отображает кумулятивное количество отпечатков во всех режимах печати.
• Механический счетчик, приводимый в движение электронным сигналом.
• Увеличивается на единицу при каждом сигнале выхода бумаги.
• Отображает кумулятивное количество отпечатков на панели управления.
• Увеличивается на единицу при каждом сигнале выхода бумаги.
опционально • Счетчик, блокирующий операцию копирования при достижении установленного количества копий. (Может быть удален.) • Механический счетчик, приводимый в движение электронным сигналом.
*1: Собираются следующие данные.
26. ПРОЧЕЕ

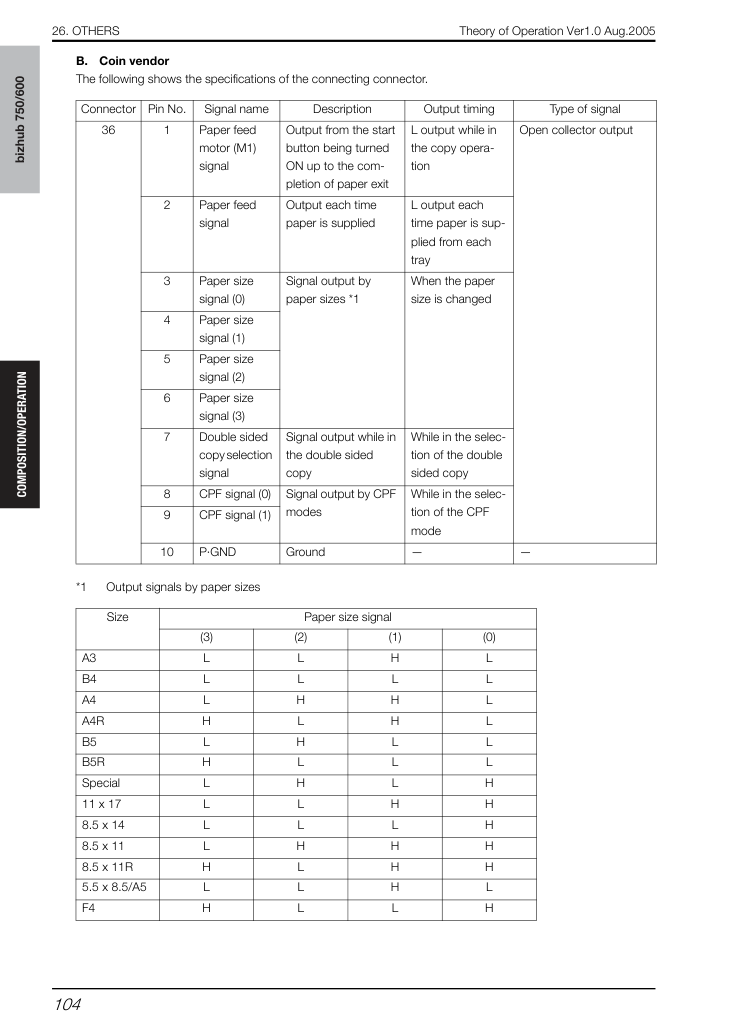

Ниже показаны характеристики соединительного разъема.
Выходные сигналы по размерам бумаги Номер контакта разъема.
26. ПРОЧЕЕ

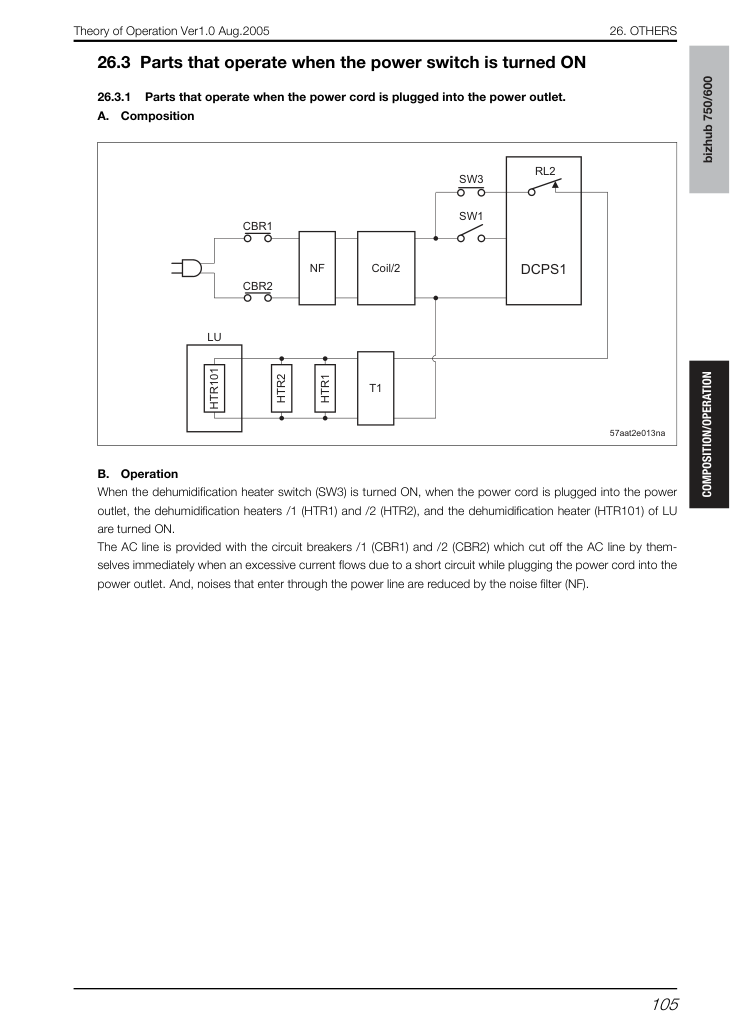

Узлы, которые работают при подключении кабеля питания к сетевой розетке.
При включении переключателя осушающего нагревателя (SW3) и при подключении кабеля питания к сетевой розетке включаются осушающие нагреватели /1 (HTR1) и /2 (HTR2), а также осушающий нагреватель (HTR101) модуля LU.
В линии переменного тока установлены автоматические выключатели /1 (CBR1) и /2 (CBR2), которые самостоятельно отключают линию при возникновении чрезмерного тока из-за короткого замыкания при подключении кабеля питания к сетевой розетке. Помехи, поступающие через линию питания, снижаются фильтром помех (NF).
26. ПРОЧЕЕ

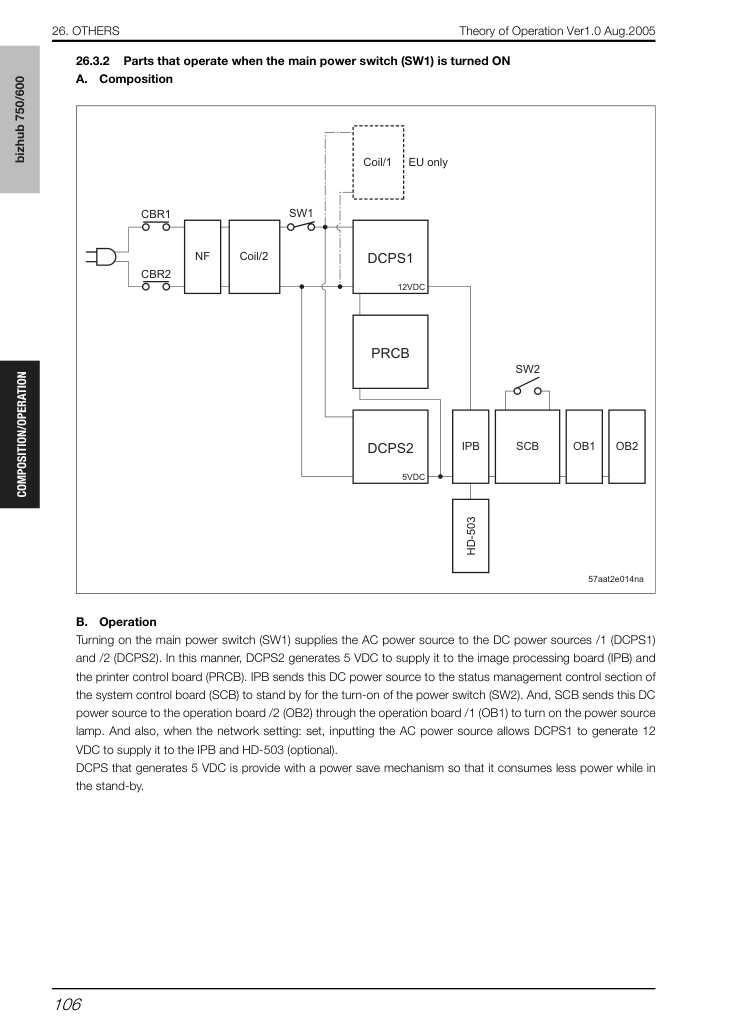

Включение основного выключателя питания (SW1) подает питание переменного тока на источники питания постоянного тока /1 (DCPS1) и /2 (DCPS2). Таким образом, DCPS2 генерирует 5 В пост. тока и подает его на плату обработки изображений (IPB) и плату управления принтером (PRCB). IPB отправляет этот источник питания постоянного тока на секцию управления статусом платы системного управления (SCB) для ожидания включения переключателя питания (SW2). SCB отправляет этот источник питания постоянного тока на панель управления /2 (OB2) через панель управления /1 (OB1) для включения лампы питания. Кроме того, при установке сетевых параметров: задано; подача питания переменного тока позволяет DCPS1 генерировать 12 В пост. тока и подавать его на IPB и HD-503 (опционально).
Источник питания постоянного тока (DCPS), который генерирует 5 В пост. тока, обеспечен механизмом энергосбережения, чтобы потреблять меньше энергии в режиме ожидания.
26. ПРОЧЕЕ

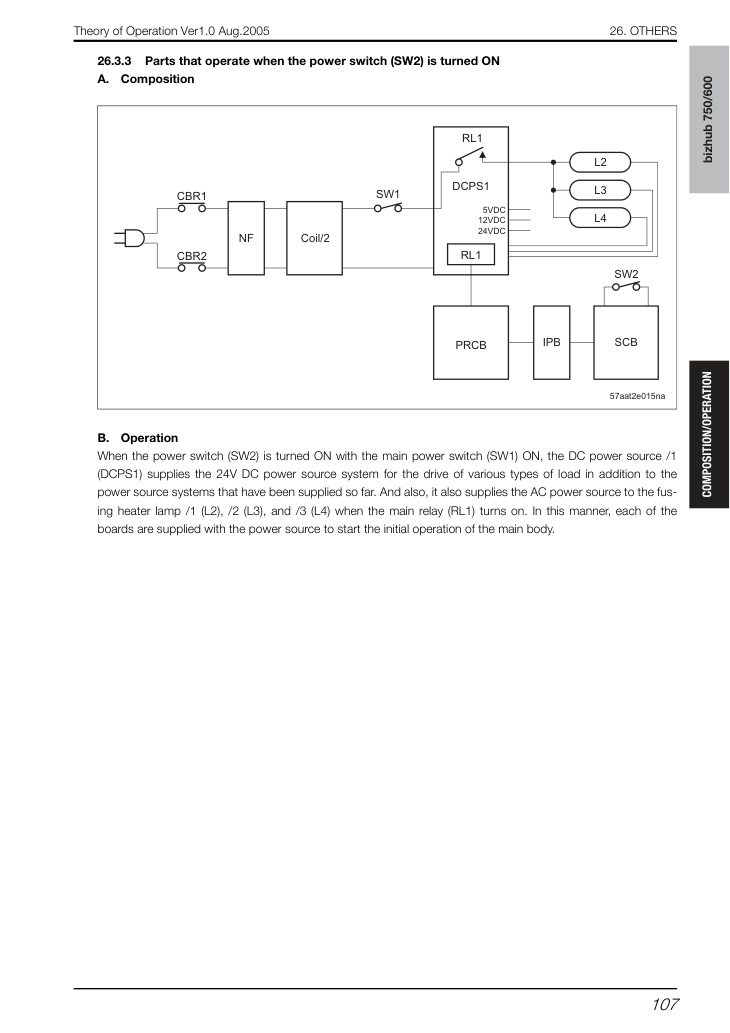

При включении переключателя питания (SW2) при включенном основном переключателе питания (SW1) источник питания постоянного тока /1 (DCPS1) подает систему питания 24 В пост. тока для приводов различных нагрузок в дополнение к ранее подаваемым системам питания. Кроме того, он также подает переменный ток на лампу нагревателя термоузла /1 (L2), /2 (L3) и /3 (L4) при включении главного реле (RL1). Таким образом, каждая плата снабжается питанием для начала начальной работы основного блока.
