25. ОБРАБОТКА ИЗОБРАЖЕНИЯ
Это мера для получения равномерного распределения света ПЗС. Следующие коррекции выполняются в предписанное время.
Выходное напряжение каждого пиксела датчика ПЗС при освещении опорной пластины белого света лампой (L1) сохраняется как максимальное выходное значение пиксела.
Выходное напряжение каждого пиксела датчика ПЗС при выключении лампы (L1) сохраняется как минимальное выходное значение пиксела.
На основе разницы между белыми и черными данными для каждого пиксела, сохраненными при белой коррекции и черной коррекции, результат расчета, указывающий на какой уровень в этом диапазоне попадают данные изображения, прочитанные с оригинала, выводится с точностью 10 бит.
25. ОБРАБОТКА ИЗОБРАЖЕНИЯ

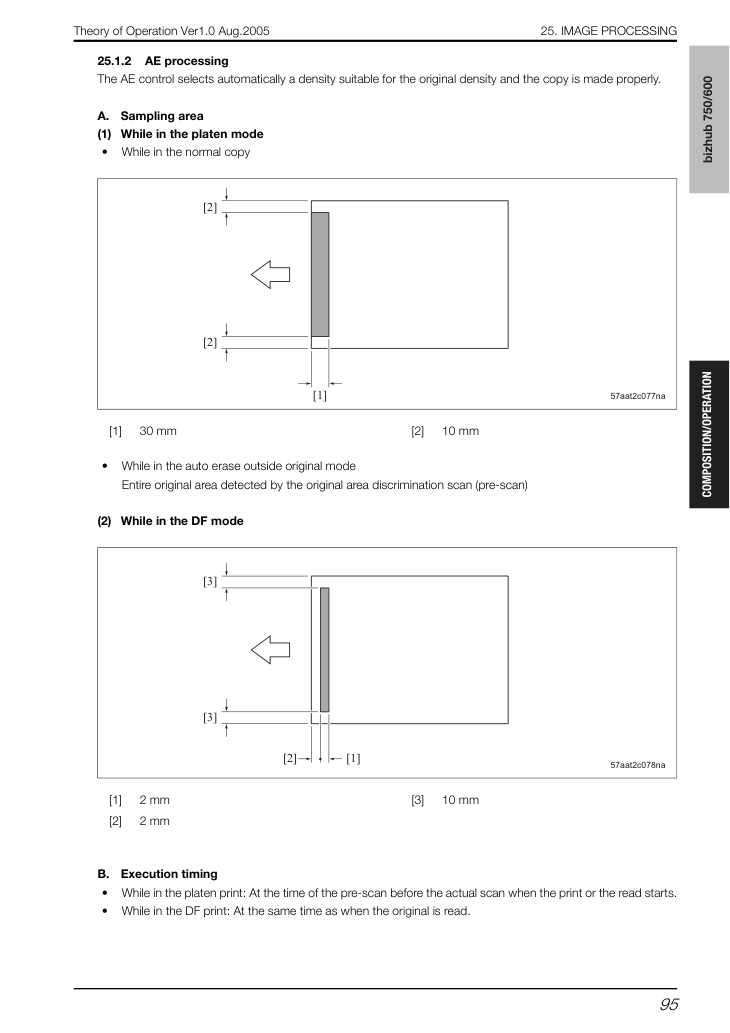

Управление AE автоматически выбирает плотность, соответствующую плотности оригинала, и копия создается надлежащим образом.
При печати на планшете: В момент предварительного сканирования перед фактическим сканированием при начале печати или чтения.
При печати с DF: В момент чтения оригинала.
- В режиме планшета
- В режиме DF
25. ОБРАБОТКА ИЗОБРАЖЕНИЯ
Для изготовления копии оригинала в надлежащих условиях (выполнения надлежащей обработки фильтром) проверить раздел чтения на предмет определения, является ли это символом или точечным изображением, и использовать результаты в разделе обработки изображения на последующем этапе.
Сигнал, полученный после коррекции оттенков, является сигналом, соответствующим свету, отраженному от оригинала, и обычно называется сигналом яркости. В этом разделе преобразования яркость/плотность сигнал яркости из 1024 уровней преобразуется в плотность из 225 уровней.
Надлежащая обработка фильтра выполняется в соответствии с типом оригинала и выбранным коэффициентом увеличения.
Текст: Сделать растровую структуру оригинала выраженной.
Изображение: Повысить воспроизводимость градации.
Увеличение и уменьшение Для данной машины увеличение и уменьшение в направлении подсканирования выполняется скоростью сканирования блока экспонирования (в режиме планшета) или скоростью подачи DF (в режиме DF), а увеличение и уменьшение в направлении основного сканирования выполняется электрической обработкой изображений.
К данным, полученным после обработки фильтра/увеличения и уменьшения, выберите кривую плотности, соответствующую кнопке плотности, выбранной на панели управления. Надлежащая кривая плотности предусмотрена для каждого из режимов текста/изображения/текста и изображения/тонкого текста.
Определить величину перекоса неровного оригинала для каждого оригинала DF с датчиком подачи оригинала DF (PS306) и датчиком перекоса оригинала (PS307), и отрегулировать величину перекоса, обнаруженную датчиками, при смещении данных изображения при обработке изображения.
Для хранения большего объёма данных изображения данные временно сохраняются в памяти изображения после сжатия изображений.
Память объёмом 256 МБ установлена как стандартная. Однако она может быть расширена до 512 МБ путём опциональной установки EM-701.
Сохранение данных изображения Изображение/параметры оригиналов, прочитанные сканером или изображения, отправленные из IC, могут быть сохранены как файл на опциональном жёстком диске.
25. ОБРАБОТКА ИЗОБРАЖЕНИЯ
При выводе изображений из памяти расширьте сжатые данные, чтобы восстановить их в исходное состояние.
Поверните изображение на 90 градусов или 180 градусов по необходимости.
В нормальном режиме лазерная запись выполняется в 1bitED (2-значная диффузия ошибок).
Запишите в память данные, полученные после преобразования PWM, и считайте их в соответствии с сигналом тактовой частоты записи принтера.
