16. ОБХОДНОЙ ЛОТОК
16. ОБХОДНОЙ ЛОТОК
16. ОБХОДНОЙ ЛОТОК

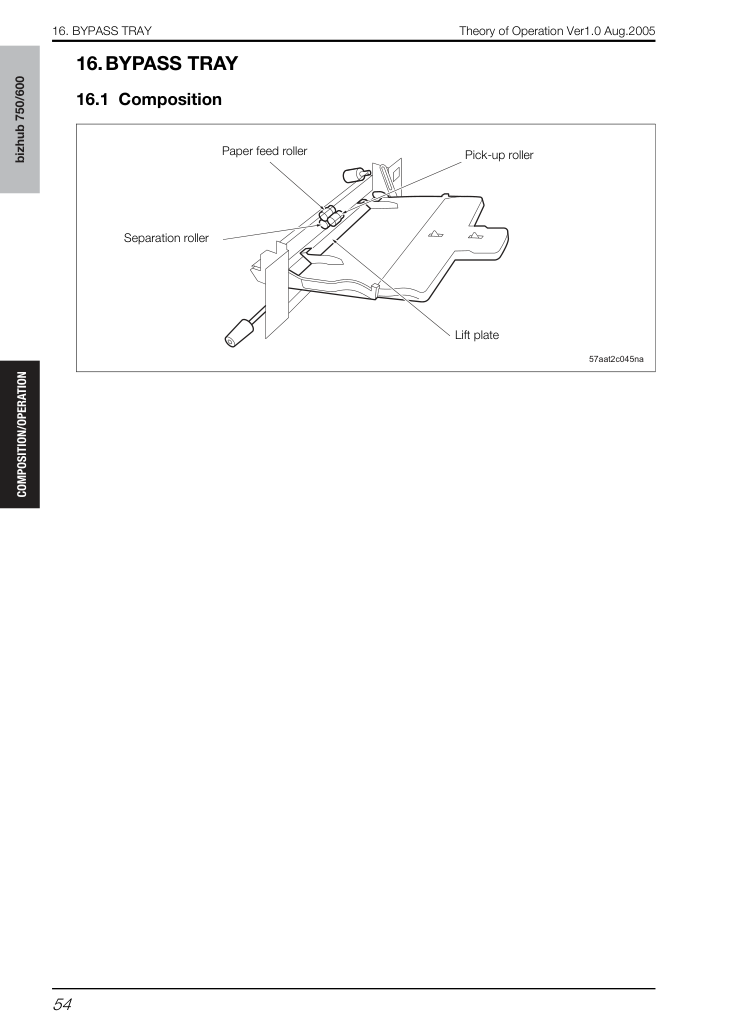

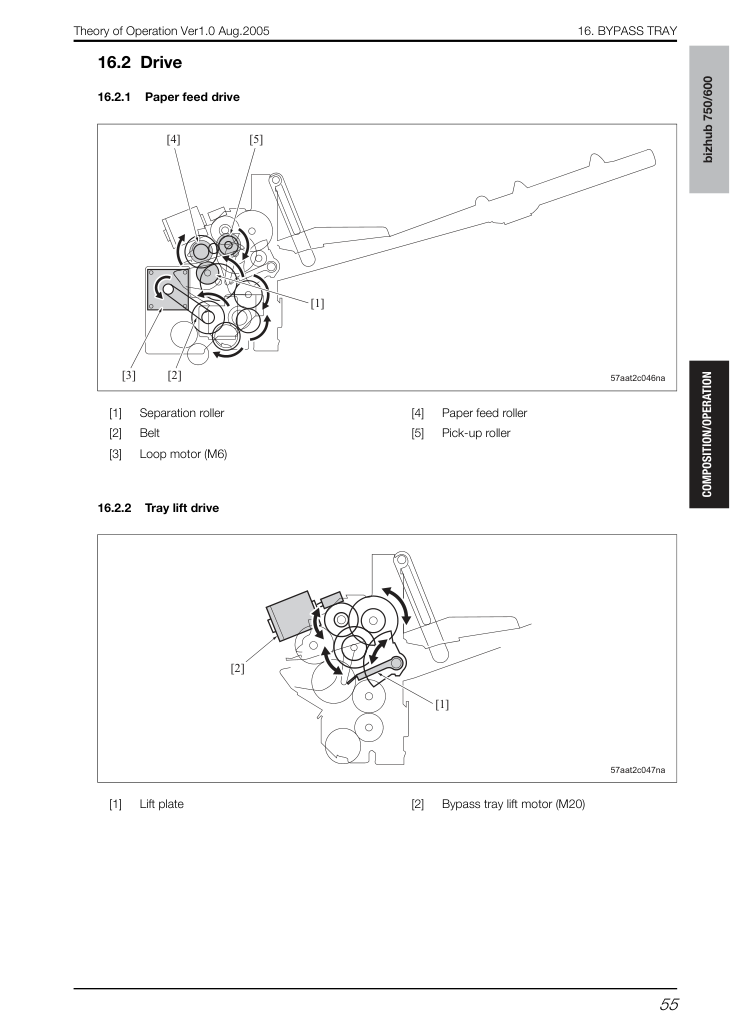

Главный двигатель поднятия обходного лотка (M20) приводит в движение веерообразную шестерню для поднятия поднимающейся пластины.
Главный двигатель поднятия обходного лотка (M20) приводит в движение веерообразную шестерню для опускания поднимающейся пластины.
Сигнал начала печати вращает главный двигатель поднятия обходного лотка (M20) в нормальном направлении для поднятия поднимающейся пластины. Когда поднимающаяся пластина поднимается и верхний лист бумаги на поднимающейся пластине включает верхний датчик предела /обходной (PS34), M20 отключается для остановки операции подъема.
Когда PS34 переходит из включенного состояния в отключенное из-за операции подачи бумаги, M20 включается снова для поднятия поднимающейся пластины.
Когда PS34 включается при этой операции, M20 отключается для остановки операции подъема.
Когда в обходном лотке больше не остается бумаги и датчик отсутствия бумаги /обходной (PS33) отключается, главный двигатель поднятия обходного лотка (M20) вращается в обратном направлении для опускания поднимающейся пластины. Когда поднимающаяся пластина опускается и нижний датчик предела /обходной (PS35) включается, M20 отключается для остановки операции опускания.
Обнаружение размера в направлении основного сканирования Обнаружение размера бумаги в направлении основного сканирования осуществляется в соответствии с положением направляющей пластины, соединенной с переменным резистором размера бумаги /BP (VR5).
Обнаружение размера в направлении вспомогательного сканирования Обнаружение размера бумаги осуществляется с помощью комбинации датчиков размера бумаги /Fr3 (PS31) и датчиков размера бумаги /Rr3 (PS32), которые включаются и отключаются.
- Операция подъема
- Операция опускания
16. ОБХОДНОЙ ЛОТОК
Движение вверх пластины подъема приводит бумагу и ролик захвата в контакт. При этом ролик захвата прижимает бумагу собственным весом.

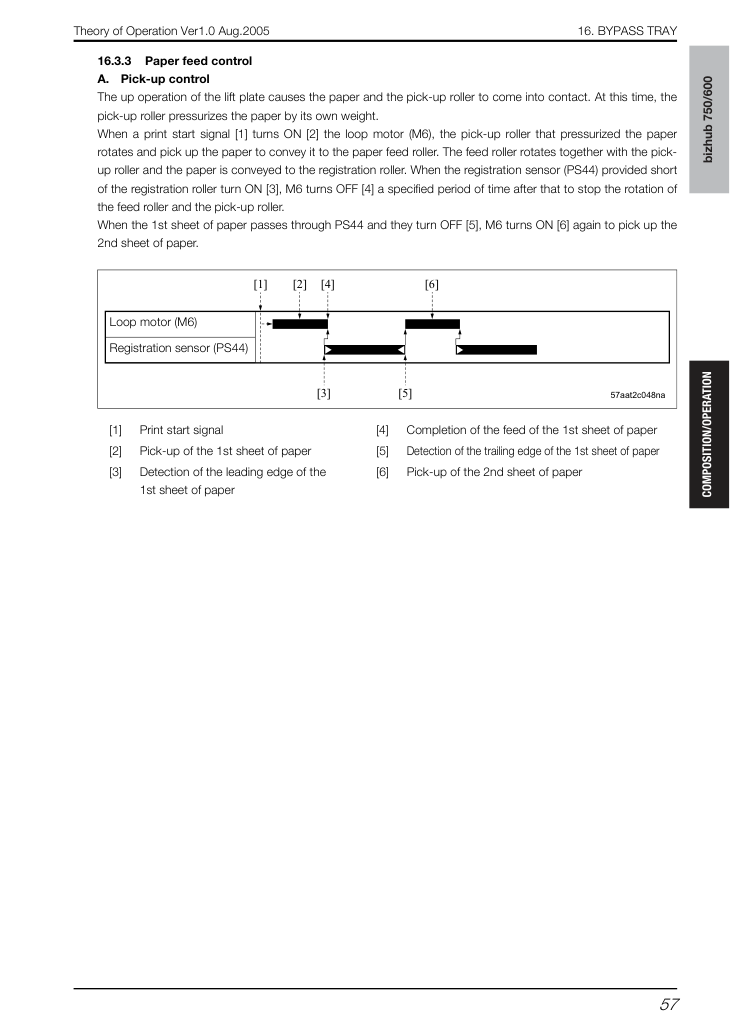

Когда сигнал начала печати [1] включает [2] циклический двигатель (M6), ролик захвата, прижимающий бумагу, вращается и захватывает бумагу для подачи ее на ролик подачи бумаги. Ролик подачи вращается вместе с роликом захвата и бумага подается на регистровый ролик. Когда датчик регистрации (PS44), расположенный перед регистровым роликом, включается [3], M6 выключается [4] через определенное время после этого для остановки вращения ролика подачи и ролика захвата.
Когда первый лист бумаги проходит PS44 и они выключаются [5], M6 включается [6] снова для захвата второго листа бумаги.
16. ОБХОДНОЙ ЛОТОК

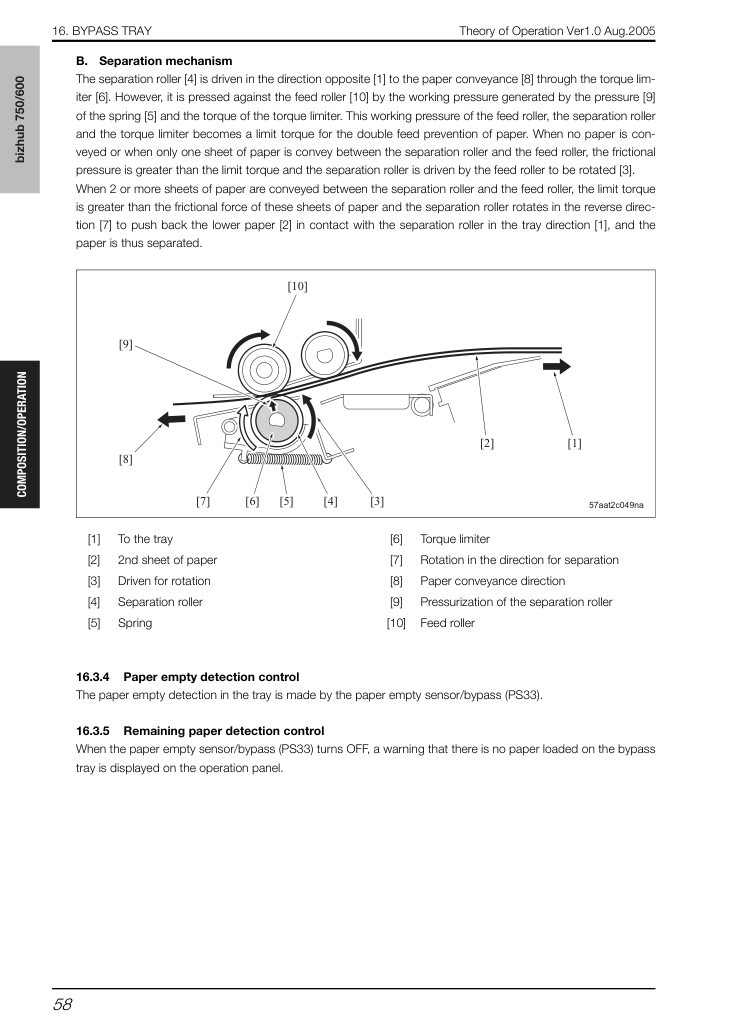

Ролик разделения [4] приводится в движение в направлении, противоположном [1] подаче бумаги [8], через ограничитель крутящего момента [6]. Однако он прижимается к ролику подачи [10] рабочим давлением, создаваемым усилием пружины [5] и крутящим моментом ограничителя крутящего момента. Это рабочее давление ролика подачи, ролика разделения и ограничителя крутящего момента становится предельным крутящим моментом для предотвращения двойной подачи бумаги. Когда бумага не подается или когда между роликом разделения и роликом подачи находится только один лист бумаги, фрикционное давление больше предельного крутящего момента и ролик разделения приводится в движение роликом подачи [3].
Когда между роликом разделения и роликом подачи подается два или более листов бумаги, предельный крутящий момент больше фрикционной силы этих листов бумаги и ролик разделения вращается в противоположном направлении [7], отталкивая нижнюю бумагу [2], контактирующую с роликом разделения, в направлении лотка [1], и таким образом бумага разделяется.
Обнаружение отсутствия бумаги в лотке осуществляется датчиком отсутствия бумаги/байпаса (PS33).
Когда датчик отсутствия бумаги/байпаса (PS33) выключается, на панели управления выводится предупреждение об отсутствии бумаги в лотке байпаса.
