6. БЛОК СКАНЕРА
6. БЛОК СКАНЕРА
6. БЛОК СКАНЕРА

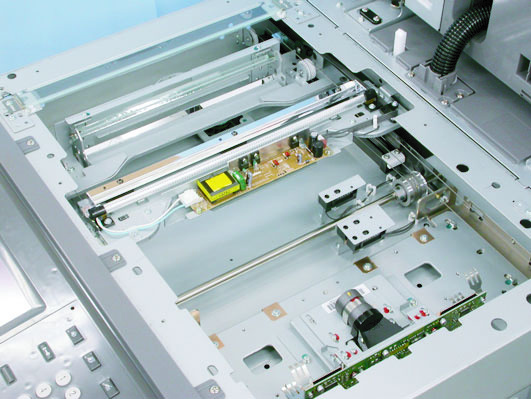

Операция при включении питания Исходное положение зависит от того, открыт или закрыт DF. Когда DF открыт, исходное положение находится в позиции чтения стекла APS, а когда DF закрыт, позиция чтения DF становится исходной. При включении питания поиск производится с позиции чтения APS в качестве исходного положения, независимо от того, открыт ли DF или нет.
Пока переключатель питания (SW2) включен, блок экспонирования проводит поиск исходного положения и коррекцию тонирования.
Поиск исходного положения зависит от того, включен или отключен датчик исходного положения сканера (PS61) [2].
- Поиск исходного положения
6. БЛОК СКАНЕРА
После завершения поиска исходного положения [4] блок экспонирования проводит коррекцию тонирования. Для коррекции тонирования существуют следующие типы коррекций: коррекция белого 1 [5], коррекция белого 2 [6] и коррекция черного [7]. При коррекции тонирования при включении питания эти коррекции выполняются в серии операций. После завершения коррекций блок экспонирования возвращается в положение, в котором читается стекло APS [1]. Когда DF открыт, блок экспонирования ожидает в позиции чтения APS. Когда DF закрыт, блок проводит поиск исходного положения в позицию [3], в которой читается DF.
- Коррекция тонирования
6. БЛОК СКАНЕРА
Операция при нажатии кнопки старта Операция при нажатии кнопки старта варьируется в зависимости от того, открыт или закрыт DF. В обоих случаях коррекция тонирования выполняется в первую очередь. Однако, в отличие от операции при включении питания, блок экспонирования переходит к операции чтения оригинала с включенной лампой экспонирования (L1), поэтому коррекция черного не проводится.
Когда стекло используется и нажимается кнопка старта, операция варьируется в зависимости от выбора AE.
Во время копирования с AE При нажатии кнопки старта [3] во время копирования с AE блок экспонирования проводит коррекцию белого 1 [4] и коррекцию белого 2 [5] перед сканированием AE [6]. Затем выполняется сканирование экспонирования [7].
После завершения сканирования экспонирования проводится поиск исходного положения [8].
- Когда стекло используется (когда DF открыт)
6. БЛОК СКАНЕРА
Во время ручного копирования При нажатии кнопки старта [3] во время ручного копирования блок экспонирования проводит коррекцию белого 1 [4] и коррекцию белого 2 [5] перед сканированием экспонирования [6]. После завершения сканирования экспонирования проводится поиск исходного положения [7].
6. БЛОК СКАНЕРА
При нажатии кнопки старта [4] блок экспонирования проводит коррекцию белого 1 [5] и коррекцию белого 2 [6] перед перемещением в позицию чтения оригинала [3]. Такая же операция выполняется при выборе AE.
Блок экспонирования останавливается в позиции чтения оригинала для чтения оригинала [7]. После завершения чтения оригинала блок экспонирования проводит поиск исходного положения [8] в позицию, в которой читается стекло APS [1]. Затем он также проводит поиск исходного положения [9] в позицию, в которой читается DF [3].
- Когда DF используется (когда DF закрыт)
6. БЛОК СКАНЕРА
Метод определения размера оригинала варьируется в зависимости от режима DF и режима стекла.
В основном направлении сканирования Чтение выполняется датчиком CCD.
В дополнительном направлении сканирования Определение выполняется комбинацией датчиков APS /1 (PS63), /2 (PS64) и /3 (PS65), которые включаются и отключаются.
Время определения размера оригинала варьируется в зависимости от режима DF и режима стекла.
Когда датчик синхронизации APS (PS51) включается при закрытой DF, лампа экспозиции (L1) включается, и датчик CCD и датчики APS /1 (PS63), /2 (PS64) и /3 (PS65) определяют размер оригинала.
- Режим DF
- Режим планшета
- Режим DF
- Режим планшета
6. БЛОК СКАНЕРА

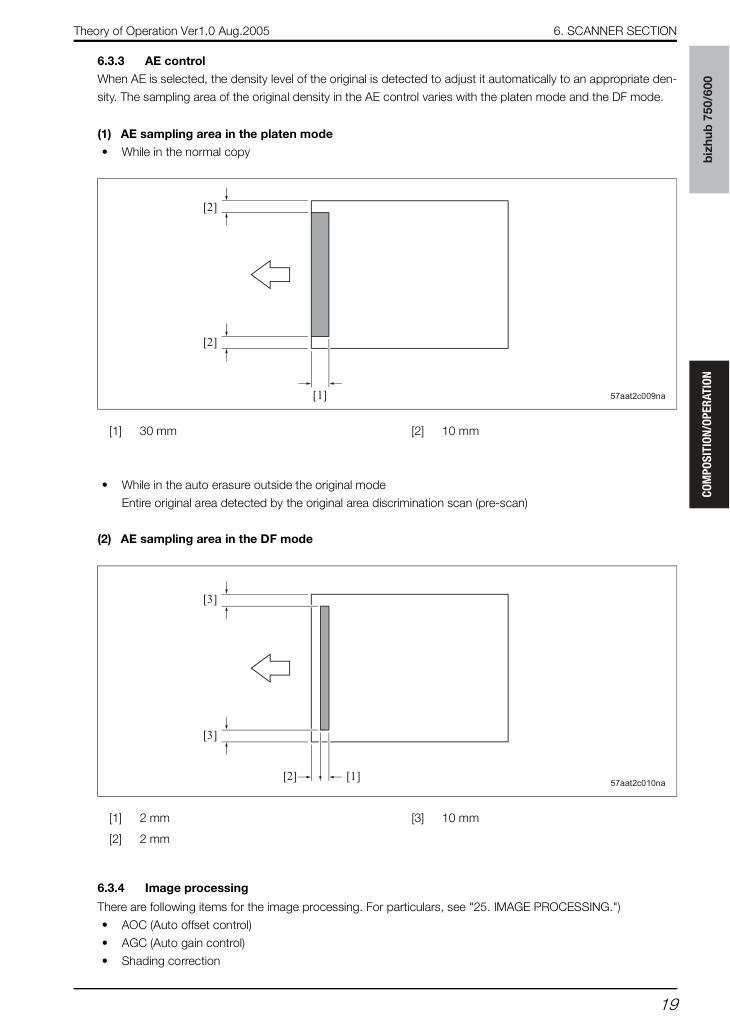

При выборе AE определяется уровень плотности оригинала для автоматической регулировки на соответствующую плотность. Область выборки плотности оригинала при управлении AE варьируется в зависимости от режима планшета и режима DF.
- Область выборки AE в режиме планшета
- Область выборки AE в режиме DF
