11. БЛОК ПРОЯВКИ
11. БЛОК ПРОЯВКИ

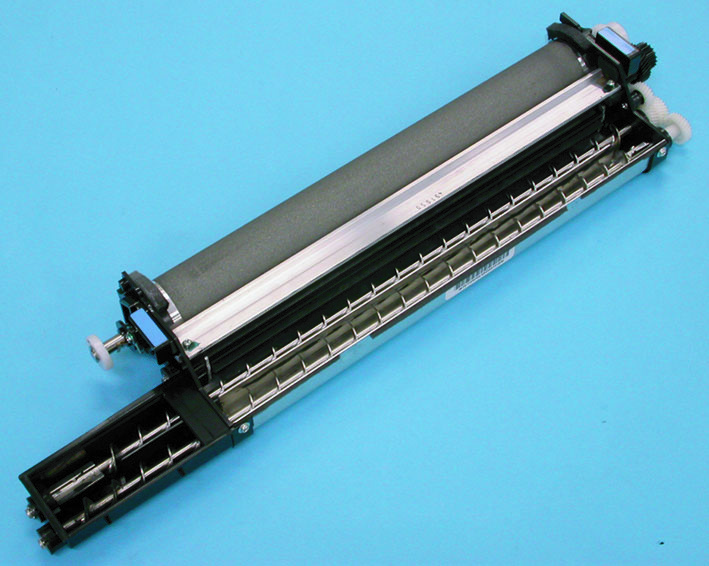

Транспортировка проявителя. Проявитель в блоке проявки подается на ролик проявки [3] пластиной-мешалкой [2]. Проявитель, прилипающий к ролику проявки, поддерживается на фиксированной толщине лезвием регулирования проявителя [5]. Проявитель, остающийся на ролике проявки, возвращается в винт мешалки [1].

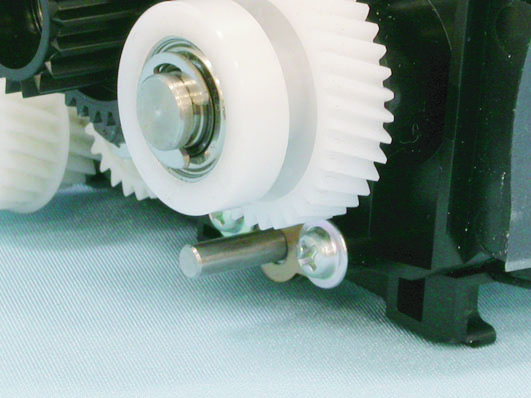

При проявке на ролик проявки подается напряжение смещения проявки так, чтобы тонер был готов прилипнуть к печатному барабану. Напряжение смещения проявки подается от блока высокого напряжения (HV) на контакт смещения проявки [4] и подается на ролик проявки [1] от пружины смещения проявки /Rr [3] через подшипник [2].
11. БЛОК ПРОЯВКИ
Для предотвращения прилипания ненужных носителей к печатному барабану смещение проявки включается на определённый период времени после выдачи сигнала начала печати и выключается на определённый период времени после обнаружения датчиком переднего края бумаги (PS43) заднего края последней бумаги.
Вентилятор разрежения проявки (FM4) включается при включении двигателя печатного барабана (M2) и выключается при выключении M2.
Один раз на определённое количество отпечатков после включения переключателя питания (SW2).
Во время печати, выполняется после завершения работы при указанных условиях (количество отпечатков и угол проявки).
• Не выполняется, когда условия окружающей среды соответствуют указанным условиям при включённом переключателе питания.
Во время печати, выполняется после завершения работы при указанных условиях (количество отпечатков и угол проявки).
• Не выполняется, когда условия окружающей среды соответствуют указанным условиям при включённом переключателе питания.
- Время выполнения
- Время выполнения
- Время выполнения

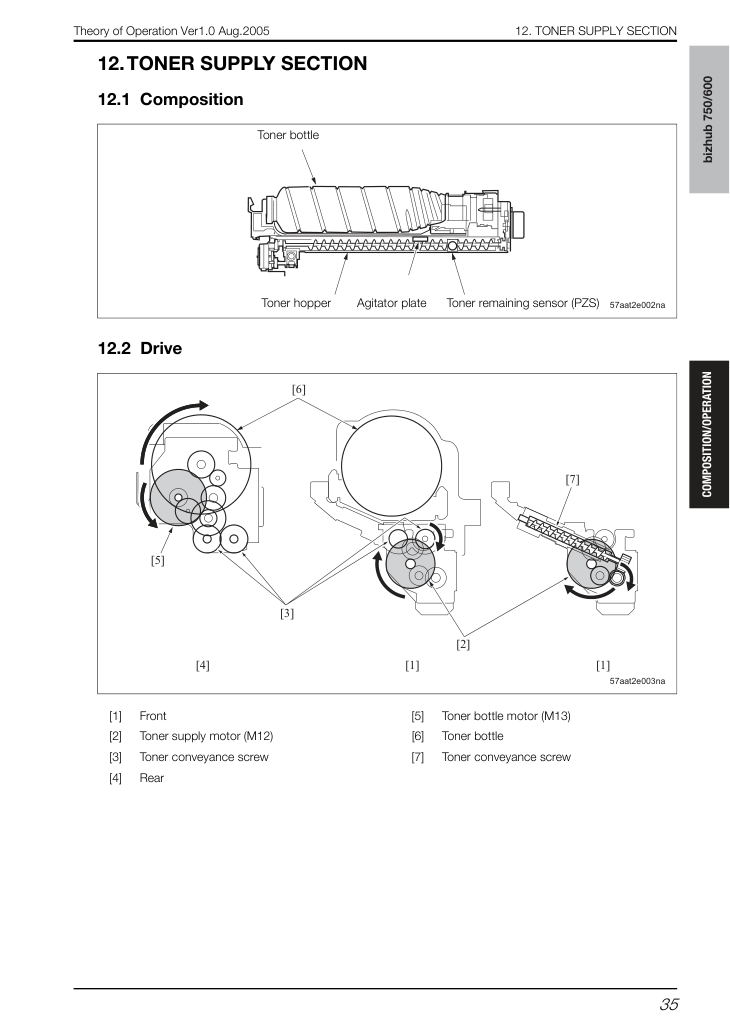

12. СЕКЦИЯ ПОДАЧИ ТОНЕРА
12. СЕКЦИЯ ПОДАЧИ ТОНЕРА
Оставшийся в бункере тонер обнаруживается датчиком остатка тонера (PZS). Когда количество тонера в бункере падает ниже установленного значения, сигнал подачи тонера выводится на плату управления принтером (PRCB). Этот сигнал отправляется на плату операций /1 (OB1) через плату обработки изображений (IPB) и системную плату управления (SCB). В результате OB1 выводит сообщение на ЖК-дисплей на плате ЖК-дисплея (LCDB).
Когда переключатель питания (SW2) включен.
Когда передние крышки /Lt и /Rt открываются и закрываются.
Когда двигатель печатного барабана (M2) начинает вращаться.
Когда дверь подачи тонера открывается и закрывается.
Когда определено, что подача тонера требуется в результате управления плотностью тонера, тонер подается.
Когда подача тонера требуется в результате управления плотностью тонера, двигатель подачи тонера (M12) включается для подачи тонера из бункера тонера в блок проявки.
Тонер подается при обнаружении заднего края бумаги при печати. Время подачи тонера варьируется в зависимости от результата управления плотностью тонера и размера бумаги. Обычно это контролируется между 0 и 1,49 сек. В таблице ниже показана связь между размером бумаги и временем подачи тонера.
12. СЕКЦИЯ ПОДАЧИ ТОНЕРА

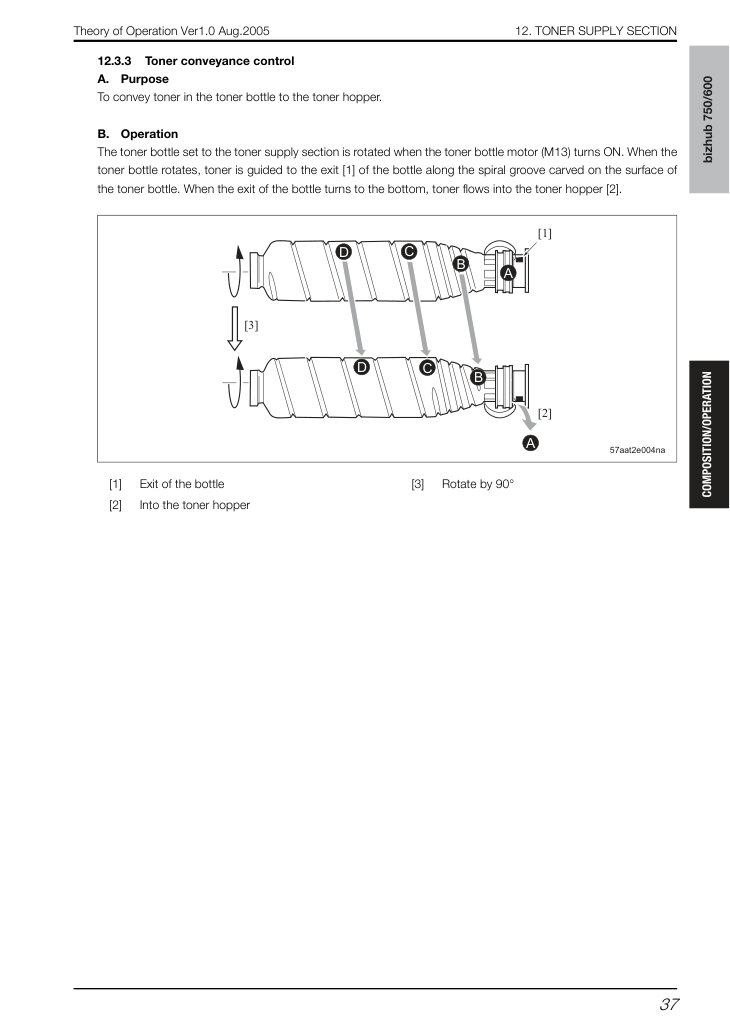

Для транспортировки тонера из бутылки тонера в бункер тонера.
Бутылка тонера, установленная в секцию подачи тонера, вращается при включении двигателя бутылки тонера (M13). При вращении бутылки тонера тонер направляется к выходу [1] бутылки вдоль спиральной канавки, вырезанной на поверхности бутылки тонера. Когда выход бутылки поворачивается вниз, тонер течет в бункер тонера [2].
