После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*2: Поддерживается в регионах, кроме дюймовых и Тайваня.
• Информация в настоящем документе может быть изменена без уведомления для улучшения.
Встроенное в FS устройство боковой сшивки Установка Прикрепляется винтами к центру выравнивания документов FS Функция скрепления Центр параллельно два точки Количество листов для совместного скрепления: 2–15 Расходные материалы Скрепки (2000 скрепок/картридж) Тип Обычная бумага, переработанная бумага 56–90 г/м² Размер Метрическая система: A3, B4, A4S, B5S *2, 11 x 17, 8½ x 11S, Foolscap, 8K *1, 16KS *1 Британская система: 11 x 17, 8½ x 14, 8½ x 11S, A3, A4S, Foolscap Производительность 200 листов или 20 копий Техническое обслуживание Как для основного блока.
24/5 В постоянного тока (подается от FS) Потребляемая мощность 9,5 Вт или менее Размеры 445 (Ш) x 478 (Г) x 203 мм (В) Вес Примерно 9,3 кг Температура Как для основного блока.
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
3. КОНСТРУКЦИЯ
4. ПРИВОД
5. ОПЕРАЦИИ
• Бумага подается роликами выхода FS и роликом подачи /Up [5], /Lw [2].
• Двигатель подачи (M8) [3] обеспечивает привод ролика подачи /Lw [2].
• При выполнении операции скрепления в центре со связкой бумаги, хранящейся в укладчике, связка бумаги подается в позицию скрепления в центре посредством импульсного управления роликом выхода FS.
• Связка бумаги затем подается роликами подачи /Up и /Lw.
5. ОПЕРАЦИИ
• Ролик подачи /Up [1] отводится от ролика подачи /Lw [2] или прижимается к нему при подаче бумаги в виде связки.
• Датчик домашней позиции выхода боковой сшивки (PS18) [3] используется для управления позицией прижима/отпуска ролика подачи /Up.
5. ОПЕРАЦИИ

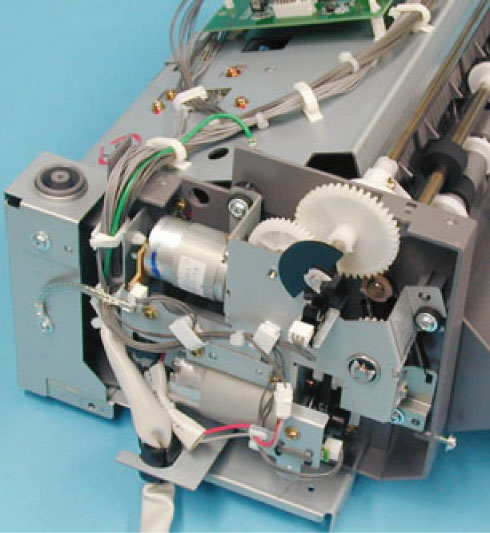

Ролик подачи /Up [5] перемещается вверх или вниз кулачками, которые приводятся в действие двигателем открытия/закрытия выхода (M9) [6].
Когда связка бумаги проходит мимо ролика подачи /Up и /Lw, двигатель включается, чтобы прижать ролик подачи /Up к ролику подачи /Lw, тем самым подавая связку бумаги в лоток.
Кулачки вращаются. + Ролик подачи /Up перемещается вниз (прижим).
Ролик подачи /Up перемещается вверх (отвод).
5. ОПЕРАЦИИ
• Позиции узлов скрепок [2] фиксированы.
• Так как узлы предназначены только для скрепления в центре, они состоят из верхней части загибания [1] и нижней части скрепления. Связка бумаги проходит через промежуток между верхней и нижней частями скрепителей.
• При скреплении часть загибания перемещается вниз для выполнения операции скрепления.
5. ОПЕРАЦИИ
• Направляющая скрепок используется для направления переднего края первого листа бумаги при укладке первого листа, тем самым предотвращая контакт переднего края с узлом скрепления и зажатие.
• Двигатель направляющей скрепок (M14) [3] вращает кулачки спереди и сзади, тем самым перемещая направляющую скрепок вверх или вниз.
• Датчик домашней позиции направляющей скрепок (PS26) [2] обнаруживает позицию направляющей скрепок.
5. ОПЕРАЦИИ
• Датчик входа (PS4) [2] FS обнаруживает задний край бумаги.
• Величина подачи бумаги определяется для каждого размера бумаги, считаемая с момента обнаружения заднего края. Половинное складывание осуществляется следующим образом. В частности, бумага проходит операцию возвратного хода и подается в позицию половинного складывания при повороте двигателя в обратном направлении.
• Половинный складной нож [3] опускается, и центр бумаги зажимается между складными роликами, создавая сгиб в бумаге.
• После половинного складывания бумага подается роликом подачи [7], а затем роликом регистрации [1] в указанном порядке.
5. ОПЕРАЦИИ

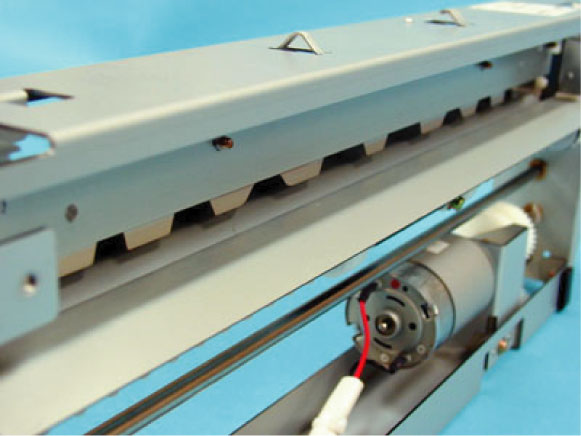

• При включении складного двигателя (M10) на один цикл работы направляющие подачи /Lw [2] втягиваются вправо и влево, а половинный складной нож [3] совершает одно возвратно-поступательное движение вверх-вниз. Синхронно с последовательностью этих операций складной ролик [1] делает один полный оборот, вытягивая бумагу вниз в центре.
• Одновременно с возвратом направляющих подачи /Lw в исходное положение половинный складной нож поднимается.
5. ОПЕРАЦИИ

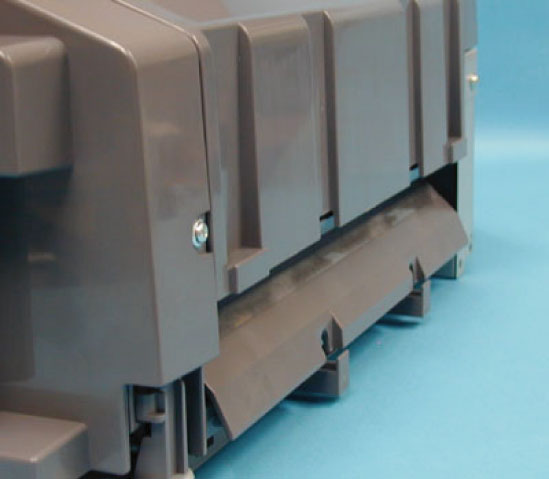

• При подаче пачки бумаги на лоток направляющая бумаги поддерживает передний край бумаги большого размера, чтобы предотвратить ее от нажатия на задний край бумаги, которая была подана ранее.
• Направляющая бумаги приводится в действие только при подаче бумаги длиной 257 мм и более.
• Направляющая бумаги выдвигается, когда датчик входа (PS4) FS выключен, и втягивается, когда задний край бумаги проходит датчик выхода (PS20).
• Двигатель направляющей бумаги (M13) [3] приводит в действие направляющую бумаги [2].
• Датчик исходного положения направляющей бумаги (PS23) [1] используется для управления исходным положением направляющей бумаги.
5. ОПЕРАЦИИ

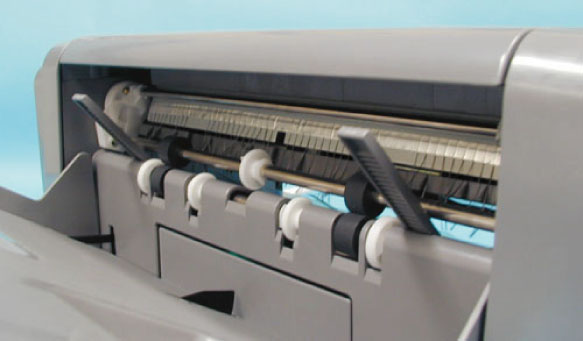

• При подаче бумаги на лоток она нажимает на актуатор, что вызывает срабатывание датчика пустого лотка (PS21) [1], обнаруживающего бумагу.
