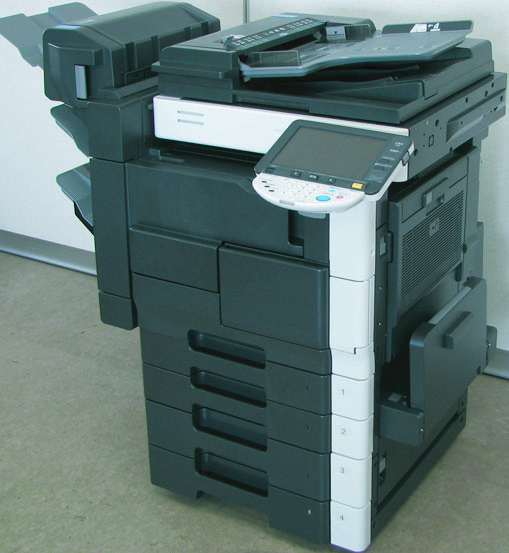

БЕЗОПАСНОСТЬ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ S-1 Внимательно прочитай и изучи приведенные ниже пункты безопасности и важные предупреждения перед проведением сервисных работ.
Из-за возможной опасности при обслуживании этого изделия неопытным лицом, а также риска повреждения изделия, компания Konica Minolta Business Technologies, INC. (далее именуемая KMBT) настоятельно рекомендует выполнять все работы по обслуживанию только подготовленным техническим специалистам KMBT.
После печати данного Сервис-мануала в продукт могли быть внесены изменения для улучшения его характеристик. Соответственно, KMBT не гарантирует ни явно, ни неявно, что информация, содержащаяся в этом Сервис-мануале, полна и точна.
Пользователь данного Сервис-мануала должен принять на себя все риски получения личных травм и/или повреждения продукта при его обслуживании.
Поэтому данный Сервис-мануал должен быть внимательно прочитан перед проведением сервисных работ как при технической подготовке, так и впоследствии для надлежащего проведения техническое обслуживание и контроль продукта.
Сохраняй данный Сервис-мануал для будущего обслуживания.
"ОСТОРОЖНО" определяется следующим образом вместе с символом, используемым в ограниченном значении.
При обслуживании изделия соответствующие работы (разборка, сборка, регулировка, ремонт, техническое обслуживание и т.д.) должны выполняться с максимальной осторожностью.
Символы, используемые для пунктов безопасности и важные предупреждения, определяются следующим образом:
ПРЕДМЕТЫ БЕЗОПАСНОСТИ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ ВАЖНОЕ УВЕДОМЛЕНИЕ ОПИСАНИЕ ПРЕДМЕТОВ ДЛЯ ОПАСНОСТИ, ПРЕДУПРЕЖДЕНИЯ И ОСТОРОЖНОСТИ ОПАСНОСТЬ: Действие с высокой вероятностью смертельного исхода или серьезной травмы ПРЕДУПРЕЖДЕНИЕ: Действие с возможностью смертельного исхода или серьезной травмы ОСТОРОЖНО: Действие с возможностью легкой травмы, среднего повреждения и материального ущерба :Меры предосторожности при использовании копировального аппарата.
предосторожность Опасность поражения электротоком Высокая температура :Запреты при использовании копировального аппарата.
запрет Не касайтесь мокрой рукой Не разбирайте :Указания при использовании копировального аппарата.
ПУНКТЫ БЕЗОПАСНОСТИ И ВАЖНЫХ ПРЕДУПРЕЖДЕНИЙ S-2 [1] МОДИФИКАЦИИ, НЕ АВТОРИЗОВАННЫЕ КОМПАНИЕЙ KONICA MINOLTA BUSINESS TECHNOLOGIES, INC.
Продукты бренда Konica Minolta известны высокой надёжностью. Эта надёжность достигается высококачественным конструированием и развитой сервисной сетью.
Разработка продукта — сложный и деликатный процесс, требующий учёта многочисленных механических, физических и электрических аспектов для достижения надлежащих допусков и коэффициентов безопасности. По этой причине несанкционированные модификации создают высокий риск деградации производительности и безопасности. Такие модификации строго запрещены. Перечисленные ниже пункты не являются исчерпывающими, но иллюстрируют логику этой политики.
• Использование кабелей или силовых шнуров, не указанных KMBT.
• Использование предохранителей или термостатов, не указанных KMBT.
Безопасность не гарантируется, что создаёт риск пожара и травмы.
• Отключение функций предохранителя или соединение выводов предохранителя проволокой, металлическими клипсами, припоем или подобными предметами.
• Отключение функций реле (например, клинование бумаги между контактами реле) • Отключение функций безопасности (блокировки, схемы безопасности и т.д.) Безопасность не гарантируется, что создаёт риск пожара и травмы.
ПУНКТЫ БЕЗОПАСНОСТИ И ВАЖНЫХ ПРЕДУПРЕЖДЕНИЙ S-3 [2] ВЫБОР СИЛОВОЙ ВИЛКИ В некоторых странах или регионах силовая вилка, поставляемая с продуктом, может не соответствовать розетке стены, используемой в регионе. В этом случае обязанность инженера-сервисника (далее именуемого ИС) состоит в подключении надлежащей силовой вилки или набора силового шнура для соединения продукта с сетью.
Набор силовых шнуров или силовая вилка ПРЕДУПРЕЖДЕНИЕ • Используйте набор силовых шнуров, соответствующий следующим критериям:
- поставляемый с вилкой, конфигурация которой предназначена для подключения к розетке стены, соответствующей номинальному напряжению и току продукта, и - вилка имеет штыри/контакты заземления, и - поставляемый с трёхпроводным кабелем с достаточной пропускной способностью по току, и - набор шнуров соответствует нормативным требованиям региона.
Использование ненадлежащего набора шнуров приводит к пожару или электрическому удару.
• Подключите силовую вилку, соответствующую следующим критериям:
- имеющую конфигурацию, предназначенную для подключения к розетке стены, соответствующей номинальному напряжению и току продукта, и - вилка имеет штыри/контакты заземления, и - соответствует нормативным требованиям региона.
Использование ненадлежащего набора шнуров приводит к подключению продукта к ненадлежащей сетевой подаче (напряжение, пропускная способность по току, заземление) и может привести к пожару или электрическому удару.
• Проводники силового кабеля должны быть подключены к клеммам вилки в следующем порядке:
Неправильное подключение может отключить защиты в продукте и привести к пожару или электрическому удару.
ПУНКТЫ БЕЗОПАСНОСТИ И ВАЖНЫХ ПРЕДУПРЕЖДЕНИЙ S-4 [3] КОНТРОЛЬНЫЕ ТОЧКИ ПРИ ПРОВЕДЕНИИ СЕРВИСА НА МЕСТЕ Продукты бренда Konica Minolta интенсивно тестируются перед отправкой, чтобы обеспечить соответствие всем применимым стандартам безопасности и защитить клиента и ИС от риска травмы. Однако при ежедневном использовании любое электрооборудование может подвергаться износу деталей и возможным отказам. Для сохранения безопасности и надёжности ИС должен проводить регулярные проверки безопасности.
Подключение к сетевой подаче ПРЕДУПРЕЖДЕНИЕ • Проверьте, что напряжение сети соответствует указанному.
Подключение к неправильному напряжению сети может привести к пожару или электрическому удару.
Использование адаптера приводит к подключению продукта к ненадлежащей сетевой подаче (напряжение, пропускная способность по току, заземление) и может привести к пожару или электрическому удару.
Если надлежащая розетка стены недоступна, посоветуйте клиенту обратиться к квалифицированному электрику для установки.
• Подключите силовой шнур к выделенной розетке стены с пропускной способностью, превышающей максимальное потребление мощности.
При избыточном токе в розетке стены может возникнуть пожар.
• Если к розетке стены можно подключить два или более силовых шнура, общая нагрузка не должна превышать номинальную мощность розетки.
При избыточном токе в розетке стены может возникнуть пожар.
• Убедитесь, что силовой шнур надёжно подключен к розетке стены.
Проблемы контакта могут привести к увеличению сопротивления, перегреву и риску пожара.
ПУНКТЫ БЕЗОПАСНОСТИ И ВАЖНЫХ ПРЕДУПРЕЖДЕНИЙ S-5 • Проверьте, что продукт правильно заземлён.
При утечке тока в незаземлённом продукте вы можете получить электрический удар при его эксплуатации.
Подключите силовую вилку к заземлённой розетке стены.
Подключение к сетевой подаче ПРЕДУПРЕЖДЕНИЕ Силовая вилка и шнур ПРЕДУПРЕЖДЕНИЕ • При использовании набора силовых шнуров (типа входного разъёма), поставляемого с этим продуктом, убедитесь, что разъём надёжно вставлен во входной разъём продукта.
Если предусмотрена мера фиксации, надёжно закрепите шнур с помощью крепления.
Если силовой шнур (типа входного разъёма) не подключен к продукту надёжно, проблема контакта может привести к увеличению сопротивления, перегреву и риску пожара.
• Проверьте, что силовой шнур не наступан и не зажат столом и т.п.
Может произойти перегрев, создающий риск пожара.
• Проверьте, что силовой шнур не повреждён. Проверьте, что изоляция не повреждена.
Если силовая вилка, шнур или изоляция повреждены, замените их новым силовым шнуром или набором шнуров (с вилкой и разъёмом на каждом конце), указанными KMBT.
Использование повреждённого силового шнура может привести к пожару или электрическому удару.
• Не скручивай и не завязывай кабель питания.
Может произойти перегрев, создающий риск пожара.
БЕЗОПАСНОСТЬ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ S-6 • Проверьте, не накопилась ли пыль вокруг вилки питания и розетки.
Использование вилки питания и розетки без удаления пыли может привести к пожару.
• Не вставляйте вилку питания в розетку влажной рукой.
Существует риск поражения электрическим током.
• При отключении кабеля питания держитесь за вилку, а не за кабель.
Кабель может повредиться, что создает риск пожара и поражения электрическим током.
Вилка питания и кабель ПРЕДУПРЕЖДЕНИЕ Электропроводка ПРЕДУПРЕЖДЕНИЕ • Никогда не используйте многоразъемные адаптеры для подключения нескольких кабелей питания к одной розетке.
При использовании существует риск пожара.
• Если требуется удлинитель, используйте специальный.
Ток, который может протекать в удлинителе, ограничен, поэтому использование слишком длинного удлинителя может привести к пожару.
Не используйте кабельную катушку удлинителя с намотанным кабелем. Может возникнуть пожар.
• Не размещайте устройство рядом с легковоспламеняющимися материалами или летучими веществами, которые могут загореться.
• Не размещайте устройство в месте, подверженном воздействию воды, например дождя.
Существует риск пожара и поражения электрическим током.
Когда устройство не используется длительное время ПРЕДУПРЕЖДЕНИЕ • Когда устройство не используется в течение продолжительного периода времени (праздники и т.д.), выключите его и отключите кабель питания от розетки.
Пыль, накопившаяся вокруг вилки питания и розетки, может вызвать пожар.
• Устройство выделяет озон во время работы, но это не будет вредно для организма человека.
Если присутствует неприятный запах озона в следующих случаях, проветрите помещение.
a. Когда устройство используется в плохо вентилируемом помещении b. При получении большого количества копий c. При одновременном использовании нескольких устройств Крепление ОСТОРОЖНО • Обязательно заблокируйте стопоры колес.
В случае землетрясения и т.д. устройство может сдвинуться, что может привести к травме.
Проверка перед обслуживанием ОСТОРОЖНО • Перед проведением проверки прочитай всю соответствующую документацию (руководство по обслуживанию, технические уведомления и т.д.) и проводи проверку, следуя предписанной процедуре в специальной рабочей одежде, используя только предписанные инструменты.
Не производите никаких регулировок, не описанных в документации.
Если не используется установленная процедура или инструмент, устройство может повредиться и существует риск травмы или пожара.
• Перед проведением проверки обязательно отключите вилки питания от устройства и дополнительных опций.
Когда вилка питания вставлена в розетку, некоторые узлы остаются под напряжением даже если переключатель POWER выключен. Существует риск поражения электрическим током.
• Область вокруг термоузла горячая.
Работы, выполняемые при включенном устройстве ПРЕДУПРЕЖДЕНИЕ • Соблюдайте особую осторожность при регулировке или проверке работы с включенным устройством.
Если производить регулировку или проверку работы с отсоединенной внешней крышкой, вы можете коснуться токоведущих или высоковольтных частей или попасть в движущиеся шестерни или ремень синхронизации, что может привести к риску травмы.
• Соблюдайте особую осторожность при техническом обслуживании с отсоединенной внешней крышкой.
Вокруг печатного барабана существует высокое напряжение. Существует риск поражения электрическим током.
ПРЕДМЕТЫ БЕЗОПАСНОСТИ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ S-9 Контрольные точки безопасности ПРЕДУПРЕЖДЕНИЕ • При получении сообщения о неисправности от пользователя проверьте каждую деталь и отремонтируйте надлежащим образом.
Существует риск неисправности изделия, травмы и возгорания.
• Проверьте внешнюю поверхность и раму на острые края, заусенцы и другие повреждения.
Пользователь или обслуживающий персонал может получить травму.
• Не допускайте попадания металлических деталей, таких как зажимы, скобы и винты, внутрь устройства.
Они могут замкнуть внутренние цепи и вызвать поражение электрическим током или пожар.
• Проверьте электропроводку на предмет защемления и других повреждений.
Ток может утечь, что создает риск поражения электрическим током или пожара.
• Тщательно удалите все остатки тонера и пыль с электрических деталей и электродных узлов, таких как коронирующий электрод.
Ток может утечь, что создает риск неисправности устройства или пожара.
• Проверьте высоковольтные кабели и оболочки на предмет повреждений.
Ток может утечь, что создает риск поражения электрическим током или пожара.
• Проверьте электродные узлы, такие как коронирующий электрод, на предмет износа и признаков утечки.
Ток может утечь, создавая риск неисправности или пожара.
• Перед разборкой или регулировкой узла записи (P/H unit) с лазером отключите шнур питания от сети.
Лазерный луч может попасть в глаз, создавая риск потери зрения.
• Не снимайте крышку узла записи. Не подавайте питание при смещении узла записи из предусмотренного положения монтажа.
Лазерный луч может попасть в глаз, создавая риск потери зрения.
БЕЗОПАСНОСТЬ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ S-10 • При замене литиевой батареи используйте новую литиевую батарею, указанную в Руководстве по запасным частям. Утилизируйте использованную литиевую батарею в соответствии с методом, установленным местными органами.
• После замены детали, к которой подводится переменное напряжение (например, оптическая лампа и лампа закрепления), проверьте состояние установки.
• Проверьте блокировочный переключатель и актуатор на ослабление и убедитесь в правильном функционировании блокировки.
Если блокировка не функционирует, вы можете получить электрический удар или получить травму при вставлении руки в аппарат (например, при удалении замятия бумаги).
• Убедитесь, что провода не соприкасаются с острыми краями, заусенцами или другими острыми выступами.
Ток может утечь, что создает риск поражения электрическим током или пожара.
• Убедитесь, что все винты, компоненты, провода, разъемы и прочее, удаленные при проверке безопасности и техническом обслуживании, переустановлены в исходные места. (Обратите особое внимание на забытые разъемы, зажатые кабели, забытые винты и т.д.) Существует риск неисправности аппарата, электрического удара и пожара.
Обращение с расходными материалами ПРЕДУПРЕЖДЕНИЕ • Тонер и разработчик не являются вредными веществами, но необходимо соблюдать осторожность, чтобы не вдыхать чрезмерные количества и не допускать контакта веществ с глазами и т.д. Это может быть раздражающим.
Если вещество попало в глаз, немедленно промойте большим количеством воды. При появлении симптомов обратитесь к врачу.
• Никогда не бросайте использованный картридж и тонер в огонь.
Вы можете получить ожоги в результате взрыва пыли.
Обращение с расходными материалами ПРЕДУПРЕЖДЕНИЕ Обращение с сервисными материалами ОСТОРОЖНО • Отключите шнур питания от розетки.
Изопропиловый спирт и ацетон легко воспламеняются и должны обращаться с осторожностью. Существует риск возгорания.
• Не устанавливайте крышку и не включайте аппарат, пока остатки растворителя на очищенных деталях полностью не испарятся.
• Используйте очиститель в небольших количествах и старайтесь не пролить жидкость. Если это произойдет, немедленно протрите.
• При использовании любого растворителя хорошо проветривайте помещение.
Вдыхание больших количеств органических растворителей может привести к дискомфорту.
Обращение с батареями ОСТОРОЖНО • ВСЕ зоны ОСТОРОЖНО Опасность взрыва при неправильной замене батареи.
Заменяй только батареей того же или эквивалентного типа, рекомендованного производителем.
Утилизируй использованные батареи в соответствии с инструкциями производителя.
Paristo voi räjähtää, jos se on virheellisesti asennettu.
Центр устройств и радиологического здоровья (CDRH) Управления по контролю над продуктами и лекарствами США внедрил нормативные акты для лазерных продуктов, произведенных с 1 августа 1976 года.
Соответствие является обязательным для продуктов, реализуемых в Соединенных Штатах.
Этот копировальный аппарат сертифицирован как лазерный продукт класса 1 (Class 1) в соответствии с Radiation Performance Standard Министерства здравоохранения и социальных служб США (DHHS) согласно Закону о контроле радиации для здоровья и безопасности 1968 года. Поскольку излучение, испускаемое внутри этого копировального аппарата, полностью заключено в защитные корпуса и наружные крышки, лазерный луч не может выйти во время любой фазы нормальной работы пользователя.
Предупреждающие этикетки показаны ниже и размещены в некоторых местах на/в аппарате.
При доступе к этим местам для обслуживания, ремонта или регулировки необходимо соблюдать особую осторожность, чтобы избежать ожогов и электрического удара.

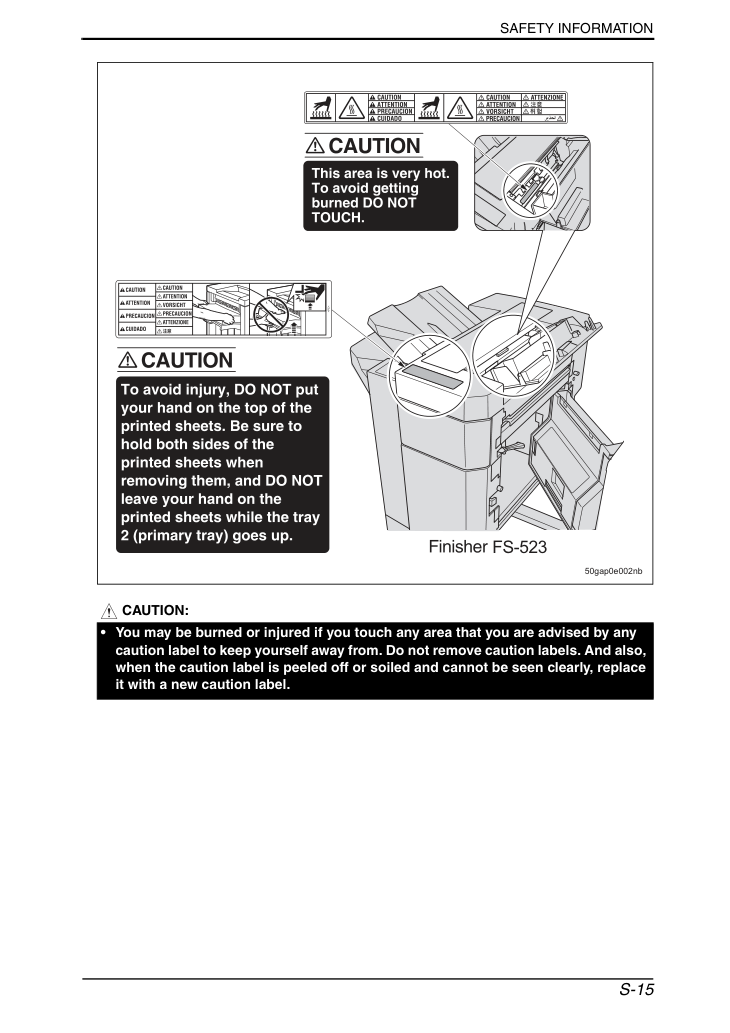

УКАЗАНИЕ ПРЕДУПРЕЖДЕНИЯ НА АППАРАТЕ 57aap0e001na НЕ КЛАДИТЕ руку между основным корпусом и узлом проявления-закрепления;
МЕРЫ, КОТОРЫЕ СЛЕДУЕТ ПРИНЯТЬ В СЛУЧАЕ
