После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. СПЕЦИФИКАЦИЯ ПРОДУКТА
• Информация в настоящем документе может быть изменена без уведомления для улучшения.
24V DC ± 10 %, 5V DC ± 5 % (подаётся от основного корпуса) Потребление мощности 45 Вт или менее Размеры 570 мм (Ш) × 577 мм (Г) × 300 мм (В) Масса Прибл. 26,0 кг Температура Такая же, как у основного корпуса.

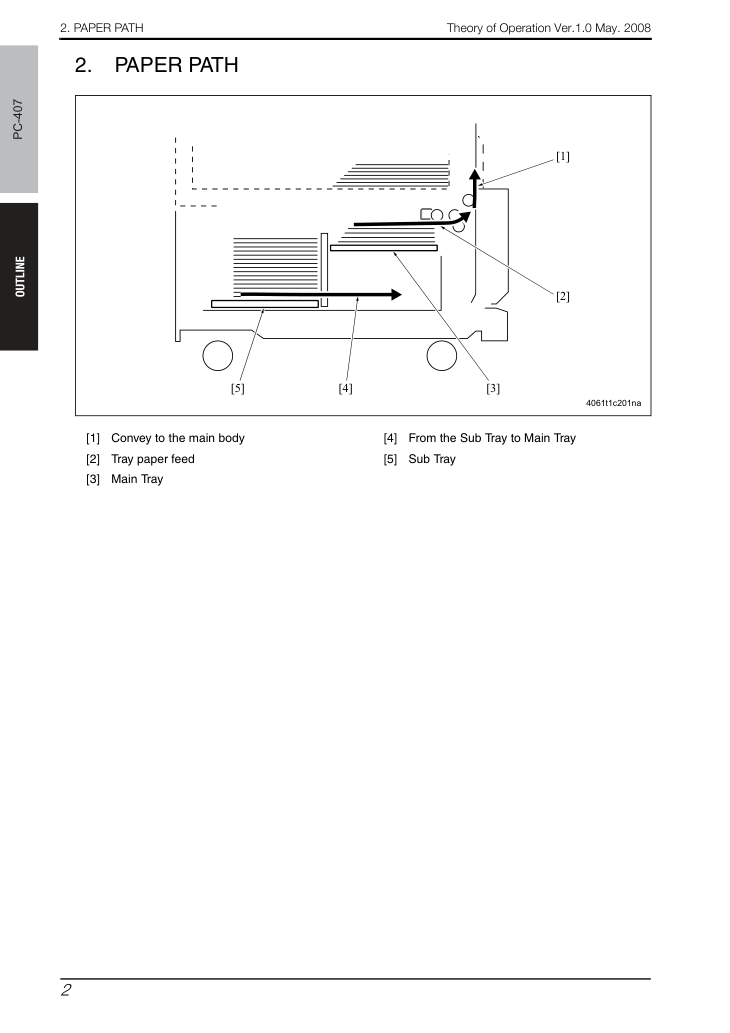

2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ

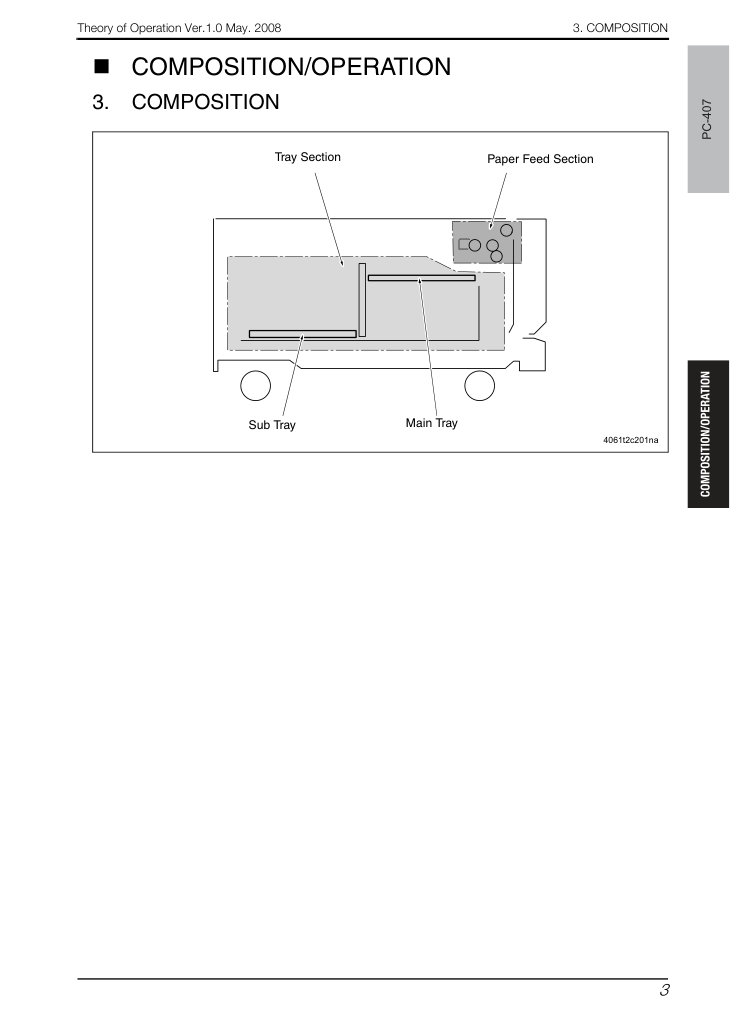

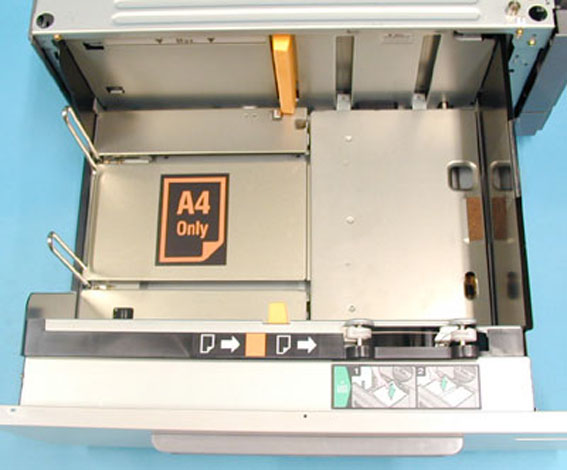

3. КОНСТРУКЦИЯ

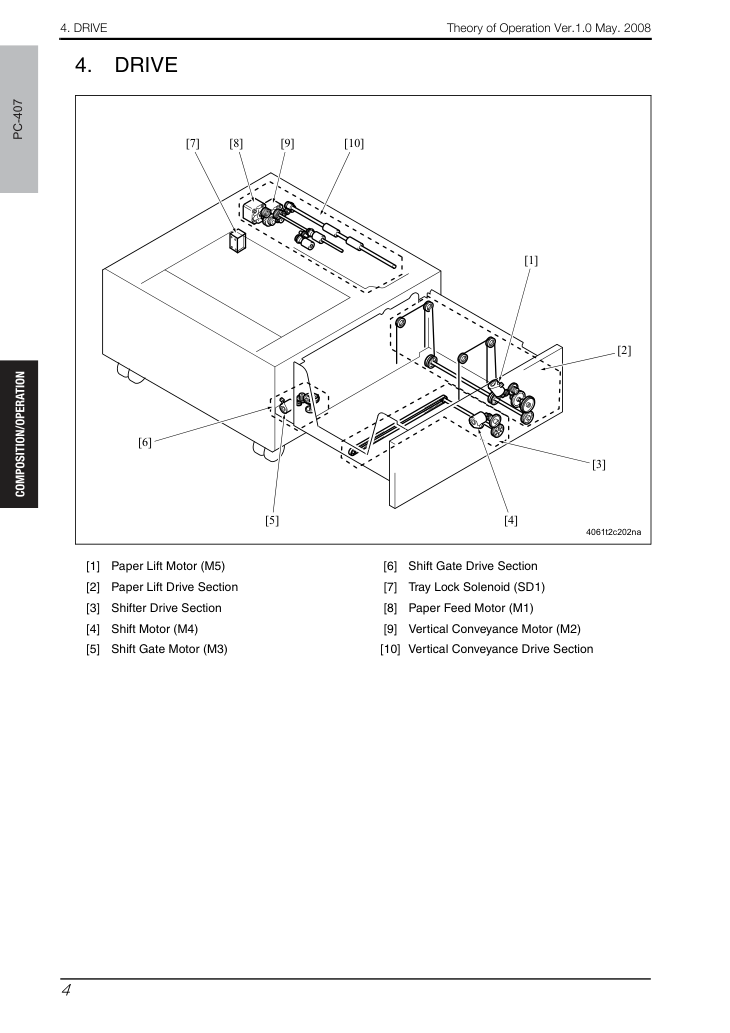

4. ПРИВОД
5. ОПЕРАЦИИ

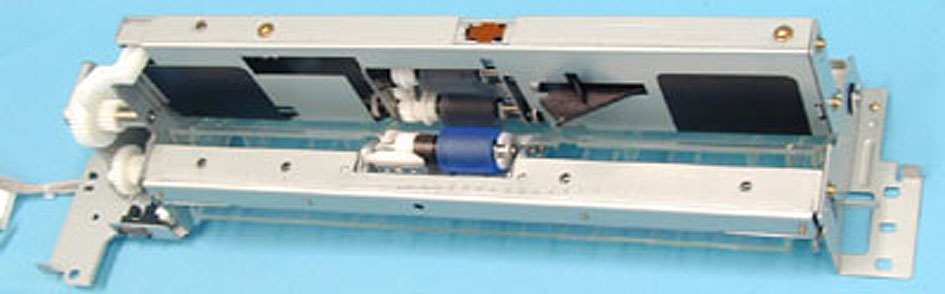

• Двигатель подачи бумаги (M1) приводит в движение ролик захвата [8] и подающий ролик [6] для захвата и подачи листа бумаги в основной корпус.
• Затем вертикальный транспортный двигатель (M2) транспортирует бумагу через секцию вертикальной транспортировки.
• Ролик захвата захватывает лист бумаги, а ролики разделения и подачи [5] обеспечивают подачу в основной корпус только одного листа бумаги.
• При вдвижении лотка рычаг [7] нажимается для опускания ролика подачи (Pick-up Roller).
• Датчик верхнего предела (PS4) [9] затем обнаруживает положение верхнего предела при поднятии пластины подъёма бумаги.
• Датчик пустоты бумаги (PS3) [1] обнаруживает, когда бумага в основном лотке заканчивается.
5. ОПЕРАЦИИ
• Основной лоток [3] подвешен на кабелях [1] спереди и сзади.
• При вращении двигателя подъёма бумаги (M5) [5] вперёд или назад кабели наматываются для поднятия или опускания основного лотка.
• Датчик нижнего предела (PS13) [2] обнаруживает основной лоток в положении нижнего предела.
5. ОПЕРАЦИИ

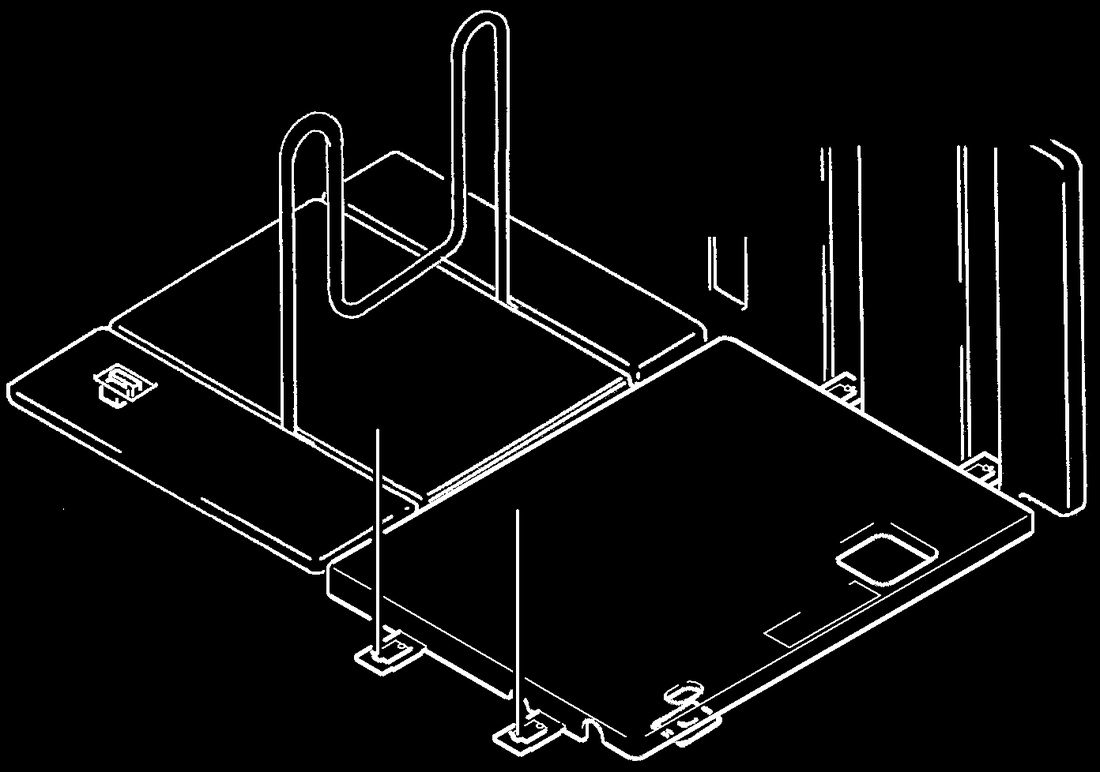

• Если основной лоток пуст, а дополнительный лоток загружен бумагой, стопка бумаги из дополнительного лотка перемещается в основной лоток [2].
• При этом двигатель сдвижных затворов (M3) [4] включается для втягивания передних и задних сдвижных затворов [1].
5. ОПЕРАЦИИ
• После завершения втягивания сдвижного затвора начинается движение шифтера [2].
• Перемещение бумаги из дополнительного лотка в основной лоток осуществляется шифтером, приводимым в движение двигателем сдвига (M4) [1].
• Остановка движения шифтера в сторону основного лотка осуществляется датчиком положения сдвига (PS11) [4].
• Движение в исходное положение начинается при нажатии клавиши отпускания лотка.
• Остановка движения шифтера в исходное положение осуществляется датчиком исходного положения сдвига (PS12) [3].
5. ОПЕРАЦИИ
• Обнаружение пустоты основного лотка выполняется платой обнаружения пустоты основного лотка (MEB) [2].
• Обнаружение пустоты дополнительного лотка выполняется датчиком пустоты дополнительного лотка (PS9) [3].
