После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Информация в настоящем документе может быть изменена без уведомления для улучшения.
24В DC ± 10 %, 5В DC ± 5 % (подается от основного корпуса). Энергопотребление 15 Вт или менее. Размеры 570 мм (Ш) × 577 мм (Г) × 300 мм (В). Вес около 26,0 кг. Температура — как у основного корпуса.

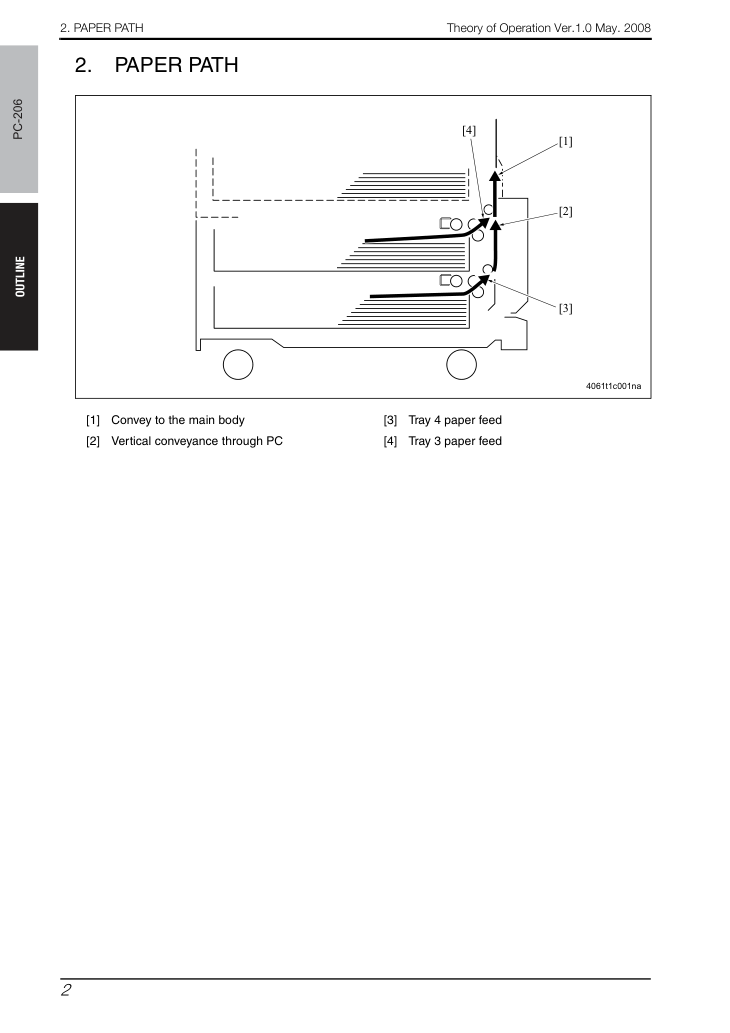

2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
3. КОНСТРУКЦИЯ

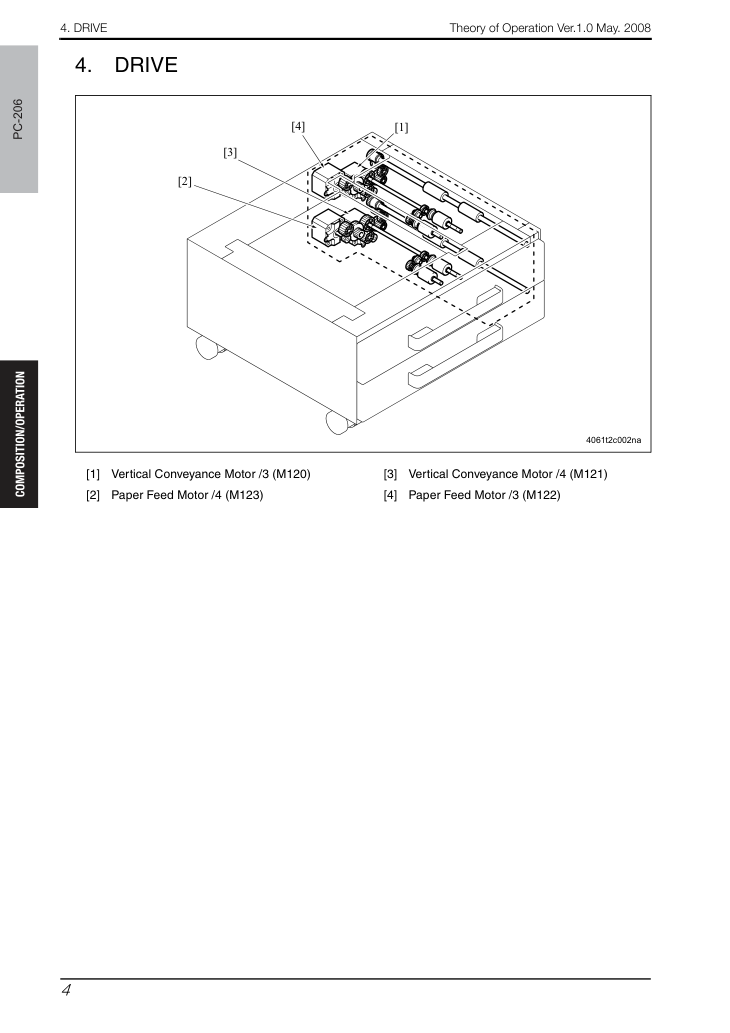

4. ПРИВОД
5. ОПЕРАЦИИ

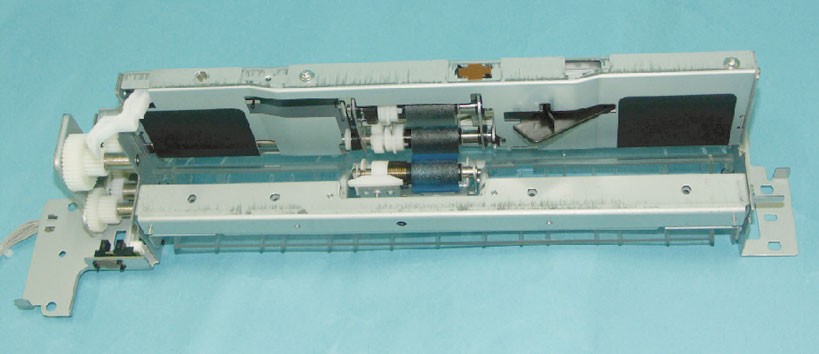

• Главный двигатель подачи бумаги (Paper Feed Motor, M122, M123) приводит в действие ролик подачи (Pick-up Roller) [8] и ролик подачи (Feed Roller) [6] для захвата и подачи листа бумаги в основной корпус.
• Затем вертикальный двигатель конвейера /3, /4 (Vertical Conveyance Motor, M120, M121) транспортирует бумагу через вертикальный раздел конвейера.
• Ролик подачи (Pick-up Roller) захватывает листы бумаги, а ролик подачи (Feed Roller) и ролик сепарации (Separation Roller) [5] обеспечивают подачу только одного листа бумаги в основной корпус.
• При вдвижении лотка рычаг [7] нажимается для опускания ролика подачи (Pick-up Roller).
• Датчик верхнего предела /3, /4 (Upper Limit Sensor, PS114, PS123) [9] определяет положение верхнего предела при поднятии пластины подъема бумаги.
• Датчик отсутствия бумаги /3, /4 (Paper Empty Sensor, PS115, PS124) [1] определяет, когда бумага в лотке заканчивается.
5. ОПЕРАЦИИ

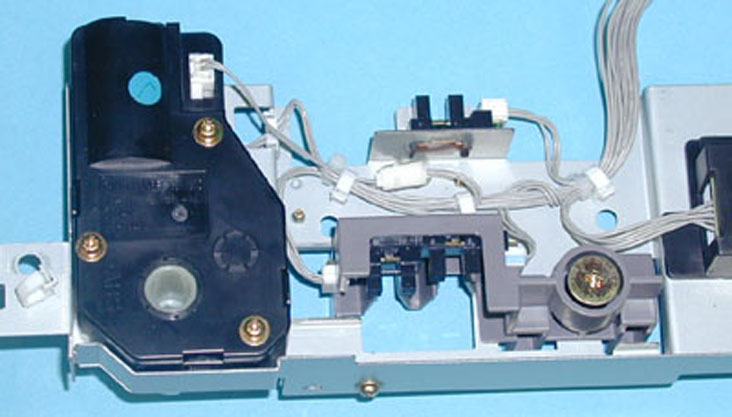

• При вдвижении лотка в основной корпус и активации датчика установки лотка /3, /4 (Tray Set Sensor, PS112, PS121) главный двигатель подъема бумаги /3, /4 (Paper Lift Motor, M124, M125) начинает вращаться для поднятия пластины подъема (Lifting Plate) [3].
• Стопка бумаги в лотке поднимает ролик подачи (Pick-up Roller) [1]. При определении датчиком верхнего предела /3, /4 (Upper Limit Sensor, PS114, PS123) [4] положения верхнего предела поднятие пластины подъема останавливается.
• При расходовании бумаги во время цикла печати и опускании ролика подачи (Pick-up Roller) M124, M125 активируется до повторной блокировки PS114, PS123.
Пластина подъема [3] поднимается и верхняя поверхность стопки бумаги поднимает ролик [1].
Движение подъема останавливается сразу же при определении датчиком верхнего предела /3, /4 (Upper Limit Sensor, PS114, PS123) положения верхнего предела.
При расходовании бумаги датчик верхнего предела /3, /4 (Upper Limit Sensor, PS114, PS123) [1] деблокируется.
5. ОПЕРАЦИИ

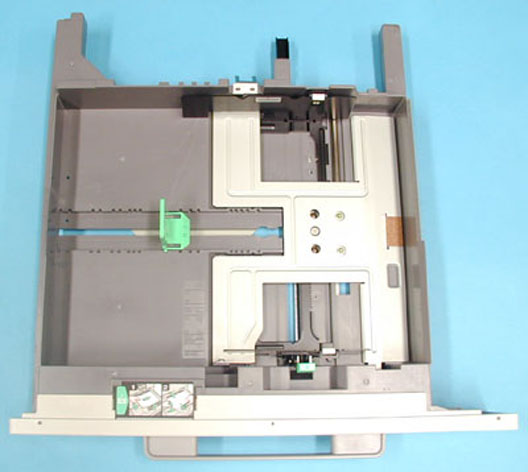

• Перемещение пластины ограничения поперечного направления лотка приводит в действие круглую пластину (Circular Plate) [1], расположенную на нижней части лотка.
• Длина бумаги в направлении поперечного сканирования определяется переключателем определения размера бумаги (Paper Size Detection Switch) [8], расположенным на плате определения размера бумаги /3 и /4 (Paper Size Detect Boards, PSDB3, PSDB49) [7], приводимой в действие рычагом, взаимосвязанным с круглой пластиной.
• Определение длины бумаги в направлении основного сканирования производится путем определения датчиками размера бумаги /Rr3, /Fr3 (Paper Size Sensors, PS118, PS119) [2] или /Rr4, /Fr4 (PS127, PS128) [3] паза на рычаге пластины ограничения направления основного сканирования.
• Размер бумаги определяется комбинацией 4 переключателей определения размера бумаги и 2 датчиков размера бумаги.
• Установка лотка определяется датчиками установки лотка /3, /4 (Tray Set Sensors, PS112, PS121) [6].
5. ОПЕРАЦИИ
• Все лотки являются универсальными лотками размера бумаги.
• На передней крышке лотка находится окно индикатора уровня бумаги (Paper Level Indicator) [3], показывающее количество еще имеющейся бумаги.
• Красный рычаг [1] прикреплен к нижней пластине [5] лотка и при поднятии пластины подъема (Lifting Plate) [4] красный рычаг становится видим в окне.
• Чем больше виден красный рычаг, тем меньше бумаги будет доступно для использования.
