После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Информация в настоящем документе может быть изменена без уведомления для улучшения.

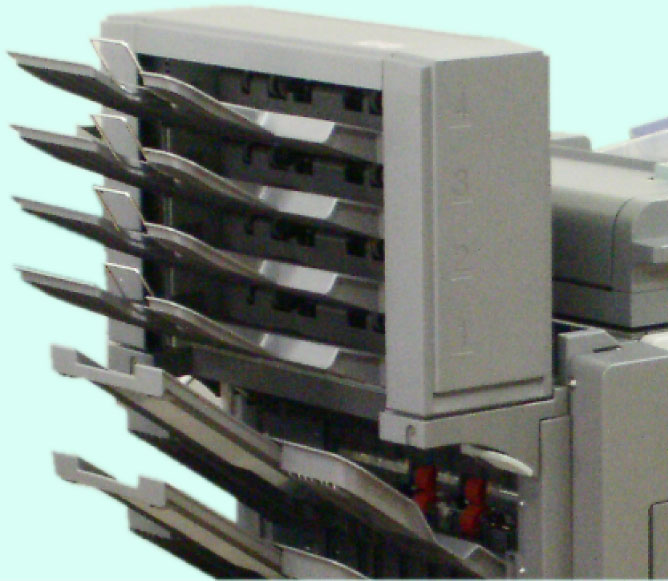

4-отделение Почтовый ящик (доступно только для печати с ПК) Установка Привинчена к FS Количество отделений 4 отделения Количество листов в отделении 125 листов (80 г/м2) Поддерживаемая бумага Обычная бумага (56–90 г/м2), переработанная бумага (56–90 г/м2) Размер поддерживаемой бумаги Метрическая: A4, B5, 81/2 x 11 Дюймовая: 81/2 x 11, 51/2 x 81/2S Техническое обслуживание То же, что и для основного корпуса.
24 В постоянного тока (поставляется от FS) Размеры 340 (Ш) x 509 (Г) x 387 мм (В) Вес Прибл. 8 кг Температура То же, что и для основного корпуса.
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
3. КОНСТРУКЦИЯ
4. ПРИВОД
5. ОПЕРАЦИИ
• При выборе почтового ящика в качестве источника выхода бумага подается из финишера (FS-522) в почтовый ящик.

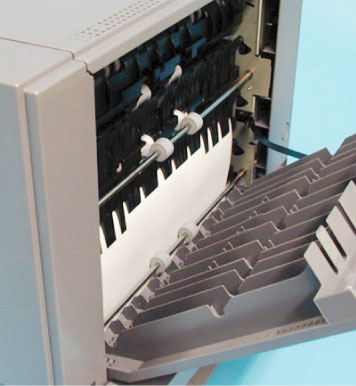

• Привод роликов подачи [2] почтового ящика передается от двигателя подачи (M1) [1] через ремень.
• При приводе каждого из роликов подачи бумага, подаваемая из финишера, подается в почтовый ящик.
5. ОПЕРАЦИИ

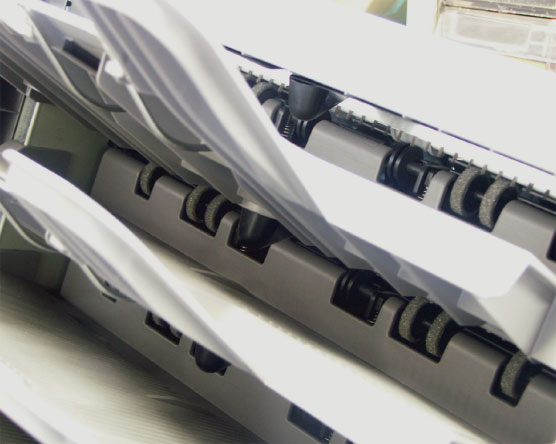

• Соленоиды ворот /1, /2, /3 (SD1, SD2, SD3) [1] включаются или отключаются для направления бумаги из финишера в конкретный лоток.
• Предусмотрены SD1, SD2, SD3, которые включаются или отключаются для управления соответствующими воротами [2], что позволяет выбрать определенный путь подачи бумаги в конкретный лоток.
5. ОПЕРАЦИИ
• Датчик обнаружения бумаги /1, /2, /3, /4 (PS1, PS2, PS3, PS4) [2] обнаруживает любой лист бумаги, поданный в лоток, заставляя светодиод светиться синим цветом постоянно, сообщая пользователю, что лист бумаги был подан в лоток.
• По мере накопления бумаги и в конечном итоге отключения датчика полного лотка /1, /2, /3, /4 (PS5, PS6, PS7, PS8) [1] обнаруживается состояние полного лотка.
