После публикации данного сервис-мануала детали и механизмы могут быть изменены для повышения их эффективности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. СПЕЦИФИКАЦИЯ ПРОДУКТА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. ТРАЕКТОРИЯ ПОДАЧИ БУМАГИ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. СТРУКТУРА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4. СЕКЦИЯ ПОДАЧИ БУМАГИ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5. СЕКЦИЯ ЛОТКА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1. СПЕЦИФИКАЦИЯ ПРОДУКТА
1. СПЕЦИФИКАЦИЯ ПРОДУКТА
• Информация в настоящем документе может быть изменена без уведомления для улучшения.
Обычная бумага, переработанная бумага, высококачественная бумага 60–105 г/м² Формат бумаги A4, 8½ × 11 Техническое обслуживание Такое же, как у основного корпуса.
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ

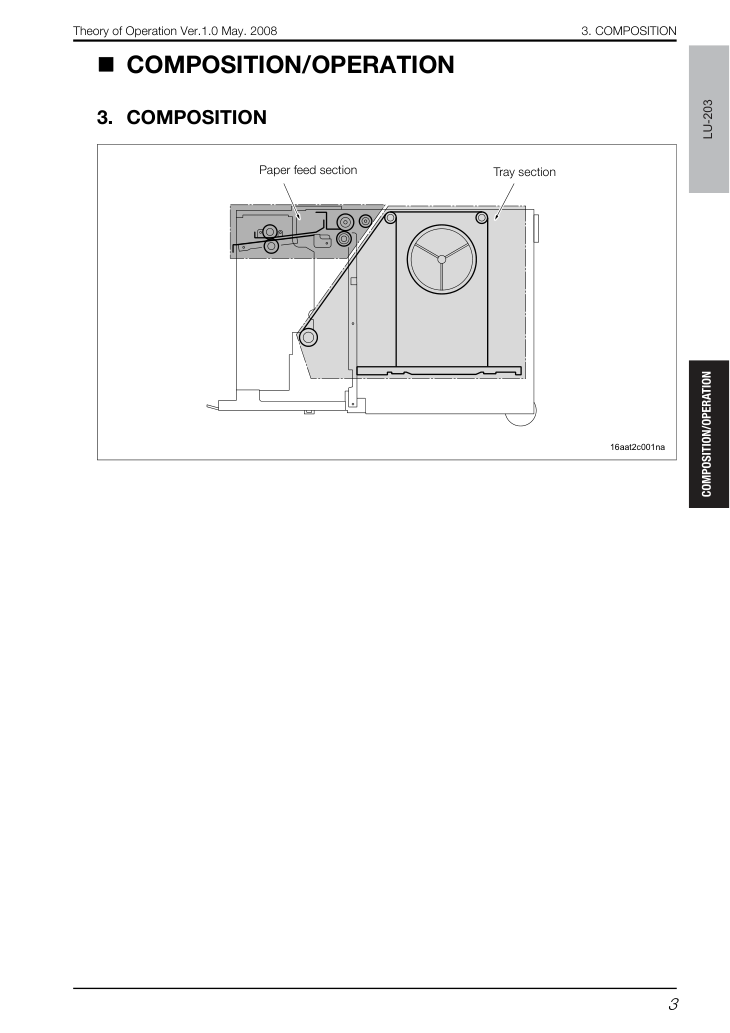

3. КОНСТРУКЦИЯ
3. КОНСТРУКЦИЯ
4. СЕКЦИЯ ПОДАЧИ БУМАГИ
4. СЕКЦИЯ ПОДАЧИ БУМАГИ
4. СЕКЦИЯ ПОДАЧИ БУМАГИ

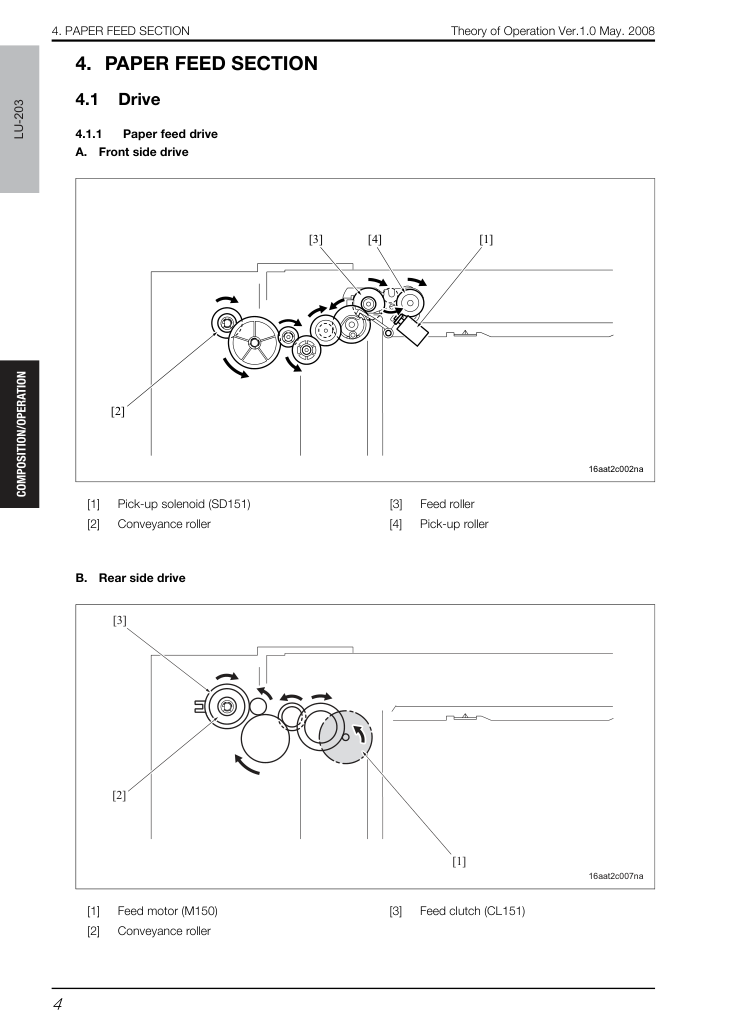

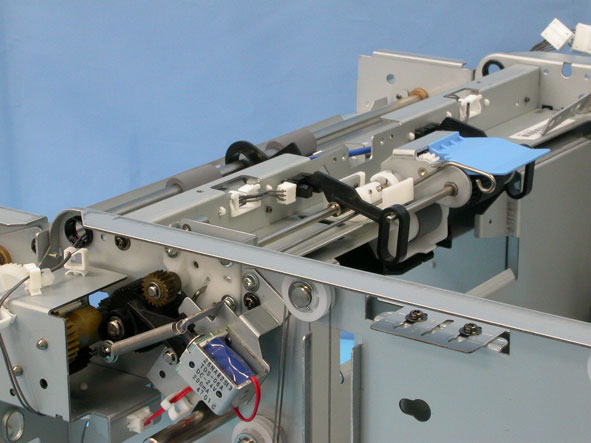

Усилие от двигателя подачи (M150) передаётся на шестерню подачи бумаги /3 [4] через различные шестерни. Шестерня подачи бумаги /3 соединена с соленоидом захвата (SD151) [1] через коготь [2]. Когда SD151 выключен, связь между шестернёй подачи бумаги /3 и муфтовой шестернёй подачи бумаги /B [3], расположенной на предыдущей ступени, разъединяется, и шестерня подачи бумаги /3 не вращается. Когда SD151 включается, коготь отпускается, чтобы связать шестерню подачи бумаги /3 с муфтовой шестернёй подачи бумаги /B. Таким образом, шестерня подачи бумаги /3 вращается, и усилие передаётся на узел подающего ролика [6] через шестерню подачи бумаги [5] для захвата бумаги.
- Передача усилия
4. СЕКЦИЯ ПОДАЧИ БУМАГИ

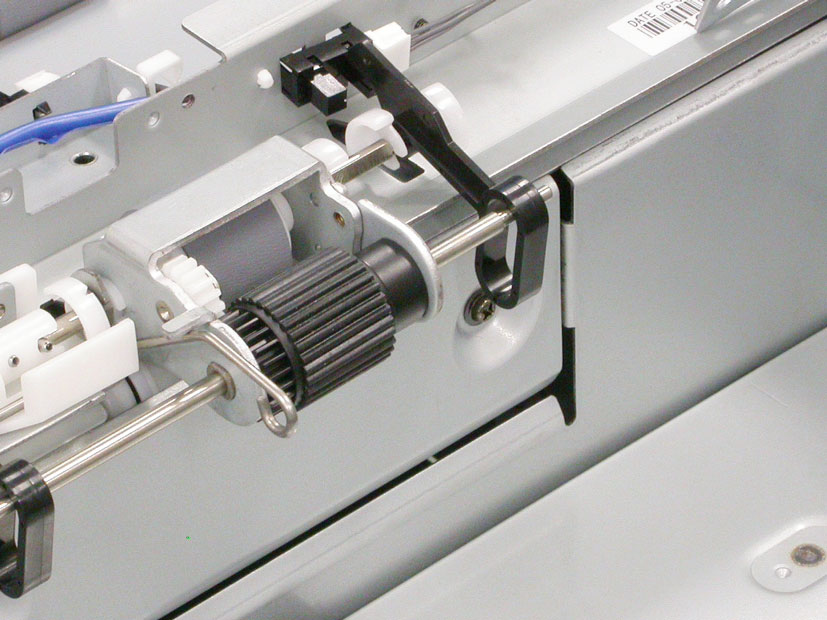

На внутренней стороне шестерни подачи бумаги /3 [2] предусмотрен кулачок [3]. В режиме ожидания кулачок нажимает на вал подъёма [1]. Вал подъёма находится в контакте с узлом подающего ролика [5] и поднимает узел подающего ролика во время нажима кулачком. При вращении шестерни подачи бумаги /3 прижим кулачка на вал подъёма ослабляется, и узел подающего ролика опускается. Таким образом, узел подающего ролика движется вверх и вниз во время полного оборота шестерни подачи бумаги /3 для захвата бумаги.
Через установленный период времени после включения сигнала запуска из основного корпуса двигатель подачи (M150), муфта подачи (CL151) и соленоид захвата (SD151) включаются для захвата бумаги из лотка. SD151 выключается через установленный период времени после этого. Однако он включается и выключается в соответствии с сигналом запроса подачи бумаги для захвата второго и последующих листов бумаги. Захваченная таким образом бумага транспортируется в ПК конвейерным роликом и далее транспортируется в секцию регистрации основного корпуса через вертикальный конвейерный ролик в ПК.
Конвейерный ролик снабжён CL151, и когда датчик регистрации (PS1) основного корпуса обнаруживает передний край бумаги и включается, он выключается через установленный период времени после этого для остановки конвейерного ролика и узла подающего ролика. При этом секция регистрации основного корпуса останавливается временно для регулировки регистрации, и все ролики, расположенные выше по потоку от регистрационного ролика, также останавливаются. Таким образом, поданная бумага находится в состоянии ожидания в каждой позиции секции регистрации, пути конвейеризации и секции выхода ПК.
При получении сигнала печати через установленный период времени после этого каждый ролик в пути конвейеризации и CL151 включаются для возобновления конвейеризации бумаги.
- Механизм движения вверх/вниз узла подающего ролика
4. СЕКЦИЯ ПОДАЧИ БУМАГИ

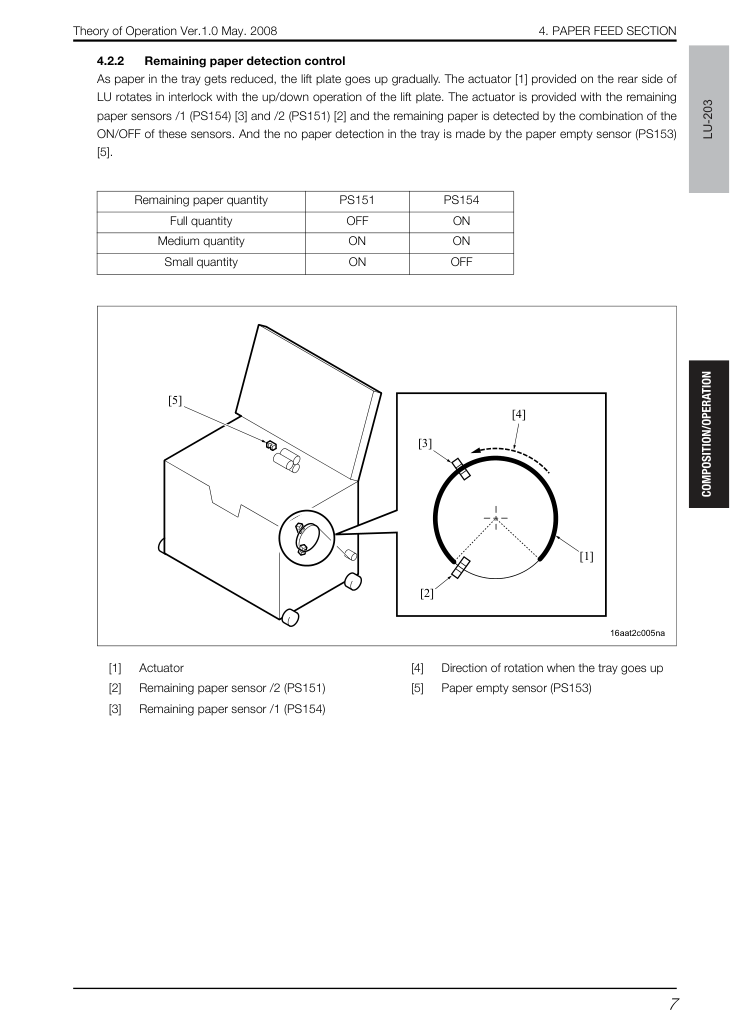

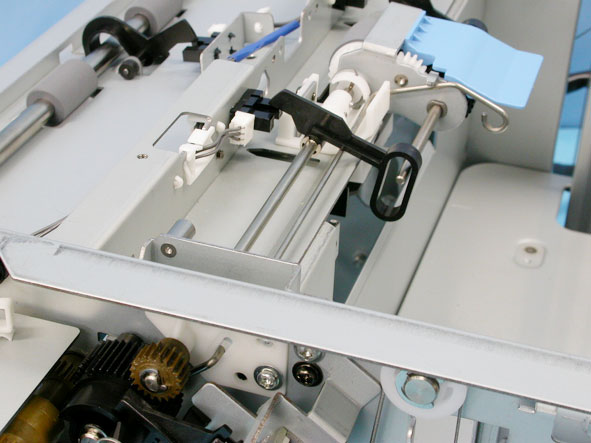

По мере уменьшения количества бумаги в лотке пластина подъёма постепенно поднимается. Актуатор [1], расположенный с задней стороны ПК, вращается в синхронизации с операциями движения пластины подъёма вверх/вниз. Актуатор снабжён датчиками оставшейся бумаги /1 (PS154) [3] и /2 (PS151) [2], и оставшаяся бумага обнаруживается по комбинации включения/выключения этих датчиков. А отсутствие бумаги в лотке определяется датчиком пустоты бумаги (PS153) [5].
5. СЕКЦИЯ ЛОТКА
5. СЕКЦИЯ ЛОТКА
5. СЕКЦИЯ ЛОТКА

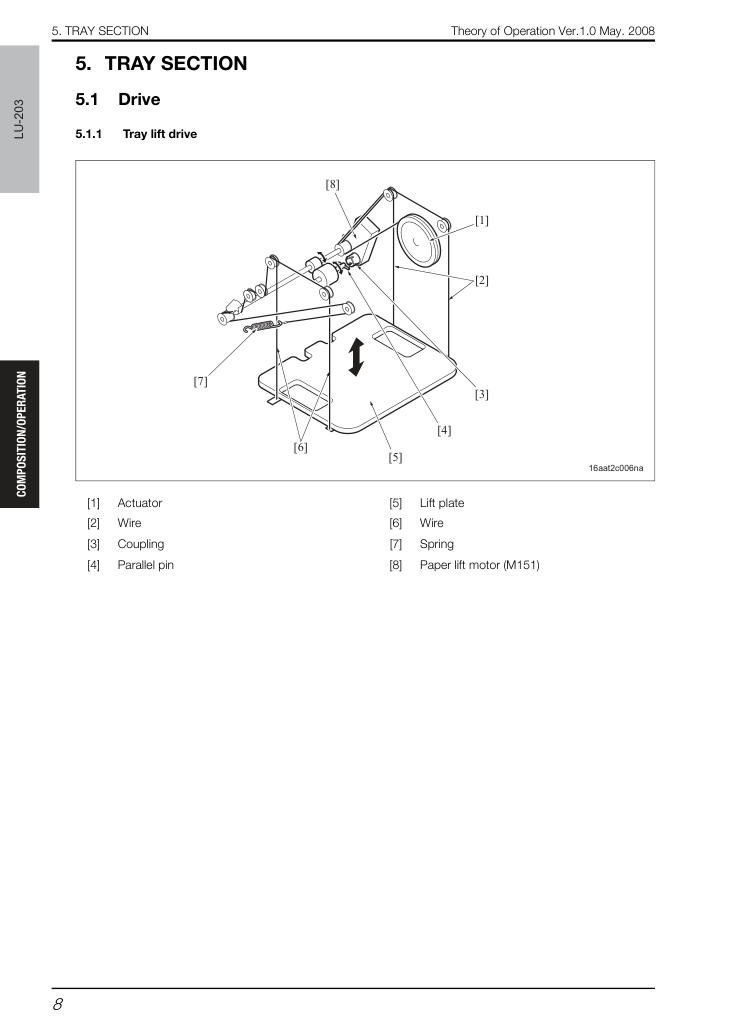

При закрытии верхней двери параллельный штифт для поднятия пластины подъёма выталкивается для связи с муфтой двигателя подъёма бумаги (M151). Закрытие верхней двери также включает концевой выключатель блокировки верхней двери (MS151) для подачи 24V DC к нагрузке привода. Таким образом, M151 включается для поднятия пластины подъёма.
Когда пластина подъёма поднимается и датчик верхнего предела (PS152) обнаруживает верхнюю поверхность бумаги, M151 выключается для остановки поднятия пластины подъёма. Когда PS152 выключается операцией подачи бумаги, M151 включается снова для продолжения поднятия пластины подъёма до включения PS152.
Когда открывается верхняя крышка, трос натягивается и отпускает муфту привода подъема пластины подачи. Таким образом, пластина подачи опускается до положения, в котором достигается равновесие между весом бумаги и натяжением пружины.
