После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*2: Поддерживается в регионах, кроме дюймовых и Тайваня.
*2: Поддерживается в регионах, кроме дюймовых и Тайваня.
Встроенный в основной корпус многоуровневый финишер Установка Установлен в основной корпус Выравнивание документов По центру Расходники Скобы (5000 скоб/картридж) Режимы Без сортировки, с сортировкой, группировка, сортировка со скобами и пробивка (при установке PU-501) Тип Размер Вес Макс. емкость Обычная бумага Метрическая:
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*2: Поддерживается в регионах, кроме дюймовых и Тайваня.
листов Режим заполнения скоб Специальный картридж скоб (5000 скоб) Обнаружение скоб Доступно (Почти пусто: осталось 20 скоб) Положение скобления Спереди: Диагональ 45° 1 точка *1 A3, B4, A4, B5 11 x 17, 8½ x 11 Сзади: Диагональ 45° 1 точка *1 Спереди: Параллель 1 точка A4S, B5S 8½ x 14, 8½ x 11S Сзади: Параллель 1 точка Сбоку: Параллель 2 точки A3, B4, A4, A4S, B5, B5S 11 x 17, 8½ x 14, 8½ x 11, 8½ x 11S Техническое обслуживание Как для основного корпуса.
24/5В постоянного тока (подается из основного корпуса) Потребляемая мощность 66 Вт или менее Размеры 319 (Ш) x 558 (Г) x 573 мм (В) Вес Примерно 21,4 кг Температура Как для основного корпуса.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Устройство пробивки встроенного в FS типа Установка Ввинчивается в FS Размер бумаги Метрическая:
Обычная бумага (60–163 г/м²), Переработанная бумага (60–163 г/м²) Отверстия пробивки Метрическая: 4 отверстия, Шведская 4 отверстия (φ 6,5 мм) Дюймовая: 2 и 3 отверстия (переключаемые) (φ 8 мм) Количество накопленных отходов пробивки Метрическая (4 отверстия): На 1500 листов бумаги (80 г/м²) Дюймовая (2, 3 отверстия): На 1000 листов бумаги (75 г/м²) Выравнивание документов По центру Техническое обслуживание Как для основного корпуса.
24/5В постоянного тока (подается из FS) Размеры 114 (Ш) x 461 (Г) x 136 мм (В) Вес Примерно 1,9 кг Температура Как для основного корпуса.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*2: Поддерживается в регионах, кроме дюймовых и Тайваня.
• Информация в настоящем документе может быть изменена без уведомления для улучшения.
Дополнительный лоток к FS Установка Ввинчивается в FS Режим Без сортировки, с сортировкой, группировка и сортировка со скобами Количество ячеек 1 ячейка Выравнивание документов По центру Режим Размер Тип Емкость Без сортировки Метрическая:
(50–90 г/м²) 200 листов Специальные прозрачные пленки OHP 20 листов Толстая бумага (91–210 г/м²) Конверт Бумага с этикеткой Фирменный бланк С сортировкой/группировка Метрическая:
(56–90 г/м²) 200 листов Сортировка со скобами 200 листов или 20 копий Техническое обслуживание Как для основного корпуса.
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ
2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ

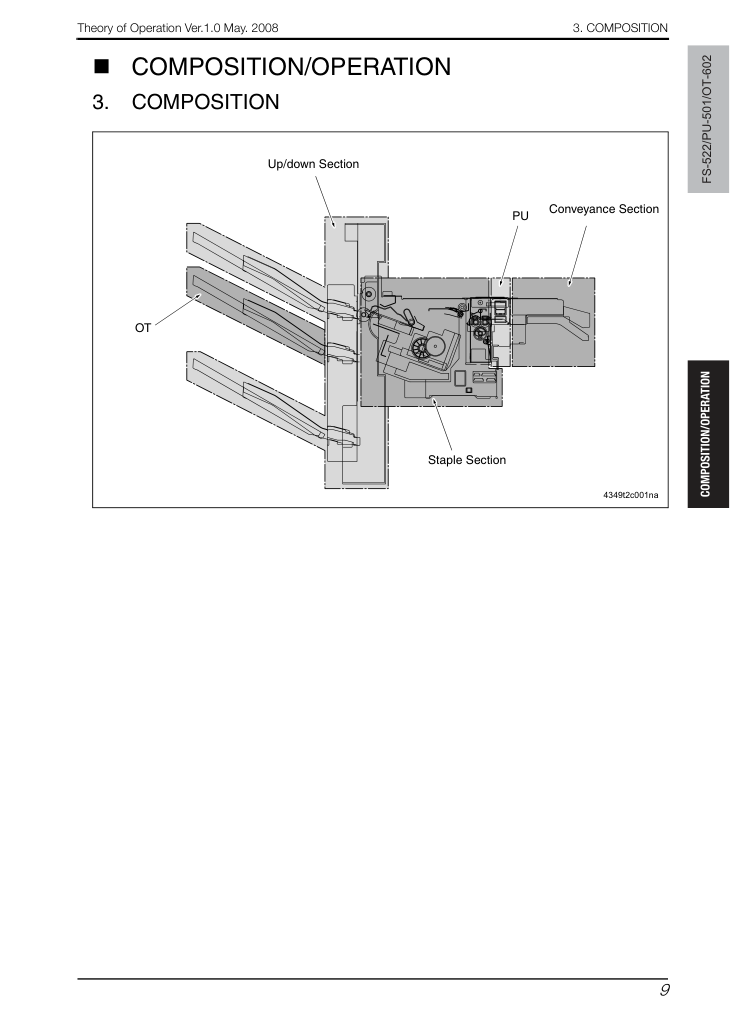

3. КОНСТРУКЦИЯ

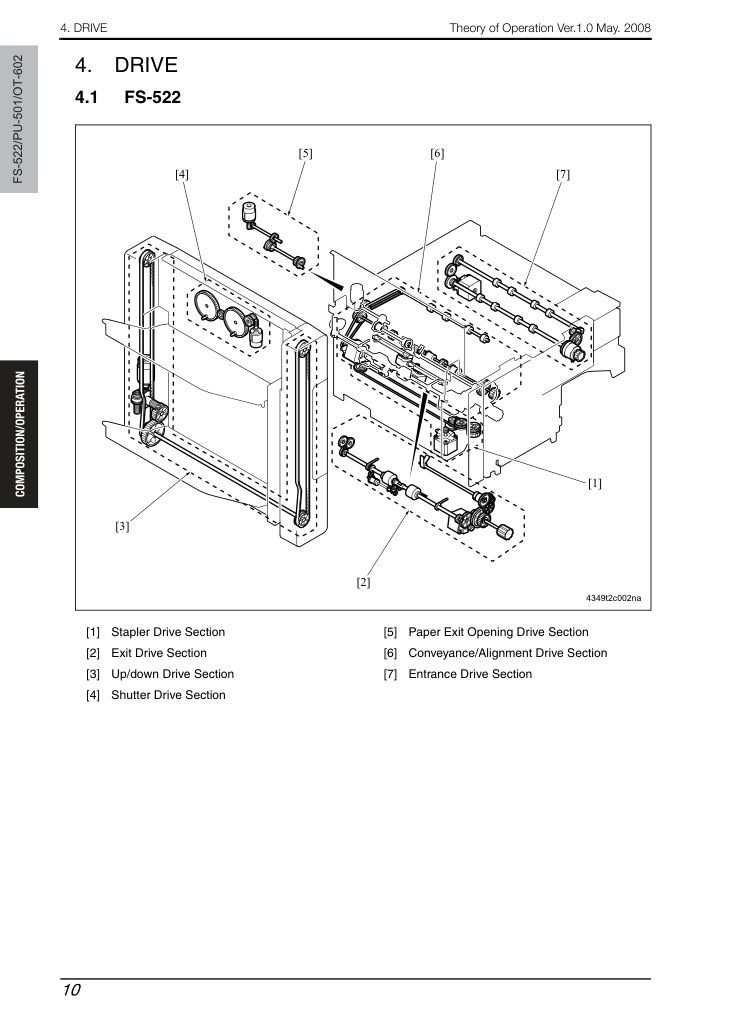

4. ПРИВОД

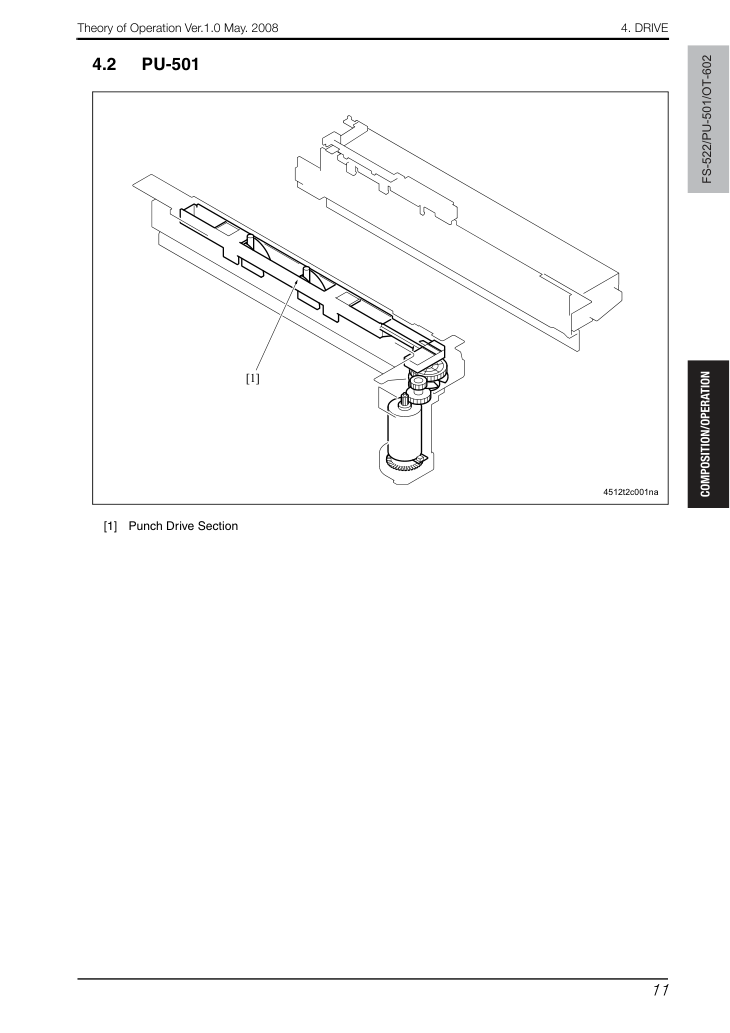

4. ПРИВОД
5. ОПЕРАЦИИ

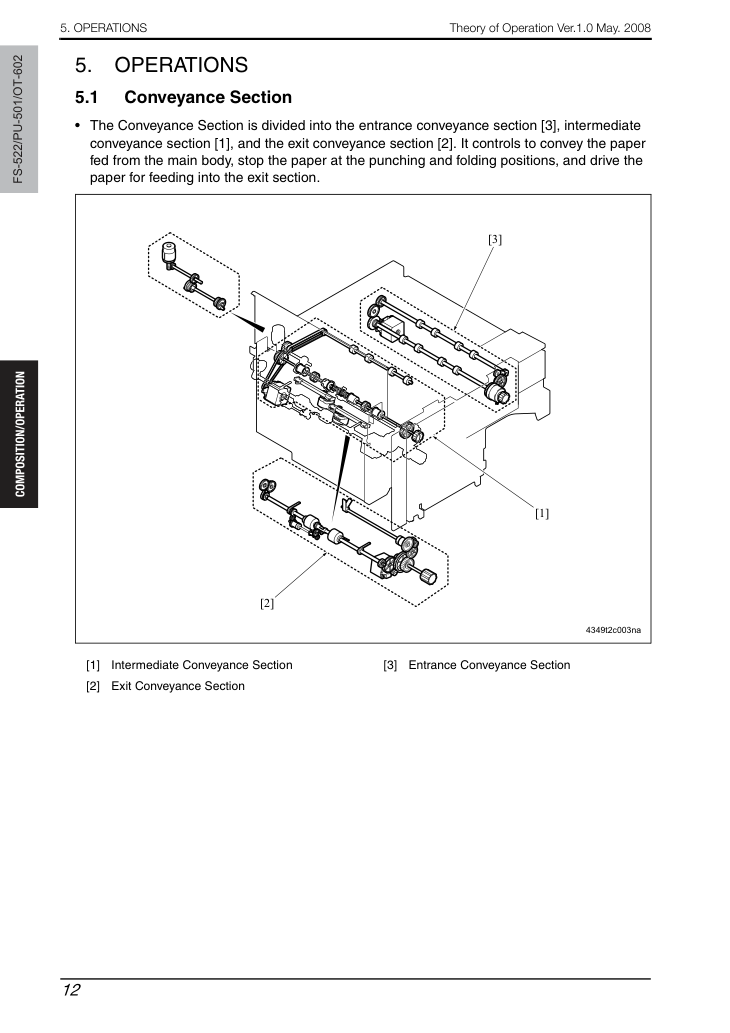

• Секция подачи разделена на секцию входной подачи [3], секцию промежуточной подачи [1] и секцию выходной подачи [2]. Управляет подачей бумаги из основного корпуса, остановкой бумаги в позициях пробивки и складывания, а также приводом бумаги в выходную секцию.
5. ОПЕРАЦИИ

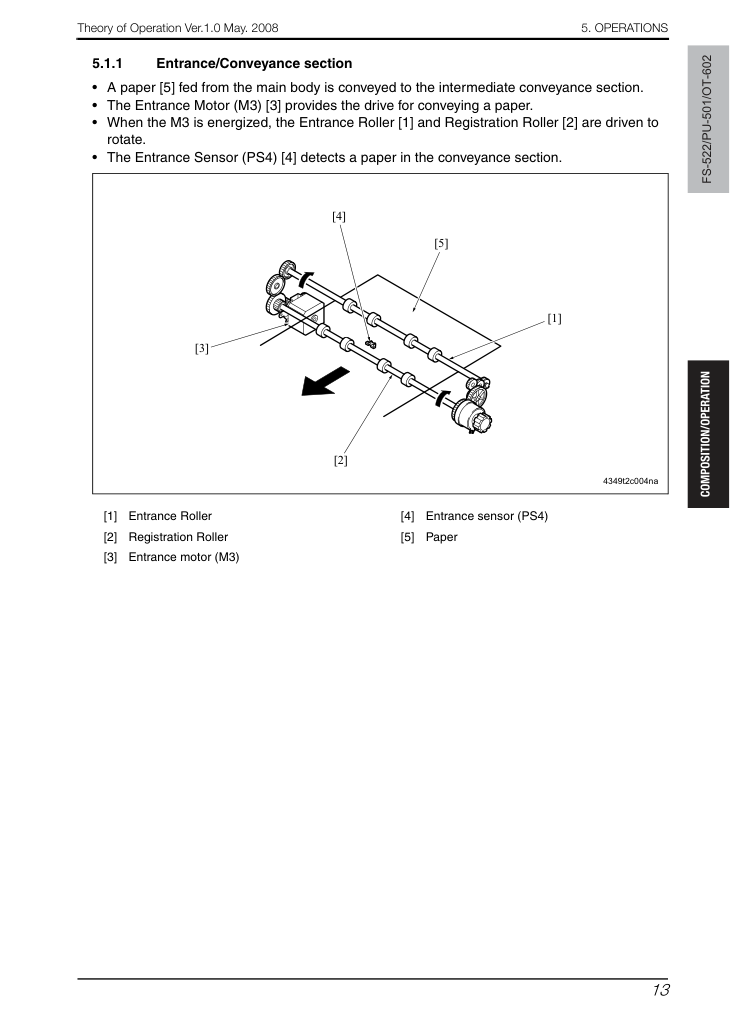

• Бумага [5], поступившая из основного корпуса, подается в секцию промежуточной подачи.
• Входной двигатель (M3) [3] обеспечивает привод подачи бумаги.
• При включении M3 приводятся во вращение входной ролик [1] и ролик регистрации [2].
• Входной датчик (PS4) [4] обнаруживает бумагу в секции подачи.
5. ОПЕРАЦИИ

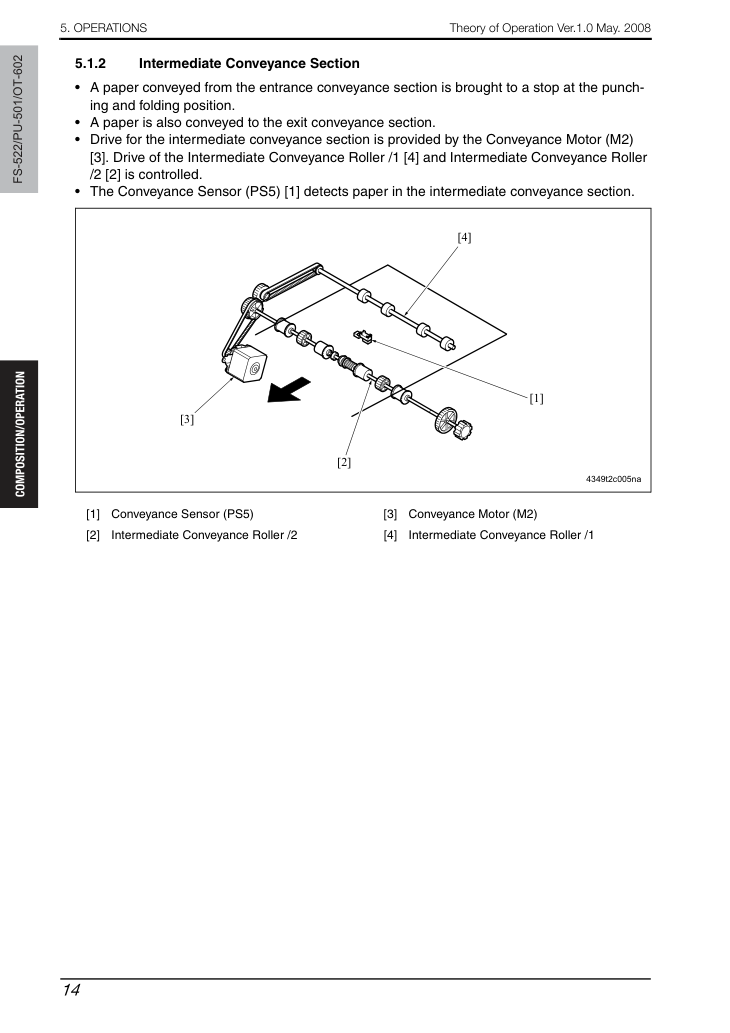

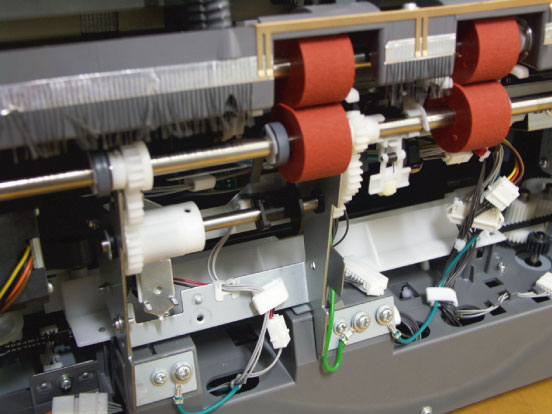

• Бумага, поступившая из секции входной подачи, останавливается в позиции пробивки и складывания.
• Бумага также подается в секцию выходной подачи.
• Привод секции промежуточной подачи обеспечивается двигателем подачи (M2) [3]. Контролируется привод ролика промежуточной подачи /1 [4] и ролика промежуточной подачи /2 [2].
• Датчик подачи (PS5) [1] обнаруживает бумагу в секции промежуточной подачи.
5. ОПЕРАЦИИ
• Бумага выходит на каждый лоток.
• Выходной двигатель (M1) [1] обеспечивает привод выходного ролика [3], лопасти укладчика [5] и выходной лопасти [2].
5. ОПЕРАЦИИ
• Механизм вверх/вниз работает для выбора определенного лотка, подавая бумагу на выход на определенный лоток.
5. ОПЕРАЦИИ
• Лоток перемещается вверх или вниз двигателем подъема лотка (M11), который вращается вперед или назад, приводя в движение передний и задний ремни.
• Датчик нижнего предела (PS14) [1] обнаруживает лоток в его нижней граничной позиции.
• Переключатель перепуска лотка (SW3) [2] предусмотрен для защиты при перепуске лотком нормальной позиции.
5. ОПЕРАЦИИ
• Каждый лоток перемещается вверх или вниз в зависимости от количества поданной на него бумаги.
• Когда датчик верхнего предела (PS15) [1] включается при каждом выходе бумаги, опустить лоток подачи один раз до момента, когда PS15 выключится, чтобы верхняя поверхность бумаги на лотке находилась на одном уровне во время выхода бумаги.
• Затем снова поднять лоток до момента, когда PS15 включится.
5. ОПЕРАЦИИ

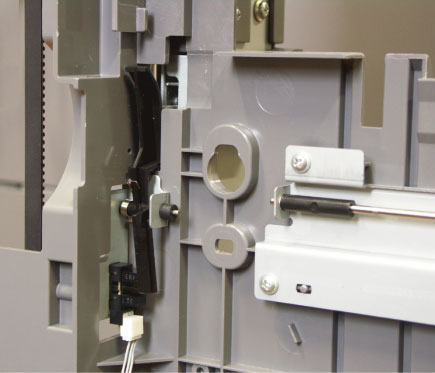

• Обнаружение позиции лотка контролируется по количеству срабатываний датчика позиции лотка (PS3) [1] после активации датчика нижнего предела (PS14) [2].
Во время последовательности начального запуска лоток опускается до активации датчика нижнего предела (PS14).
5. ОПЕРАЦИИ
После активации PS14 секция подъема/опускания поднимается.
Когда PS3 [1] активируется в первый раз после начала подъема секции подъема/опускания, это означает, что секция подъема/опускания находится у отверстия выхода бумаги для лотка /1.
Когда PS3 активируется во второй раз после начала подъема секции подъема/опускания, это означает, что секция подъема/опускания находится у отверстия выхода бумаги для лотка /2.
Привод останавливается, когда PS3 активируется при включенном датчике верхнего предела (PS15) целевого лотка.
* Если установлен OT, OT находится в порту выхода при двукратной активации датчика позиции, а лоток /2 находится в порту выхода при трехкратной активации датчика позиции.
• Когда датчик позиции лотка (PS3) переходит из активного в неактивное состояние при включенном датчике верхнего предела (PS15), обнаруживается условие переполнения бумаги и на панели управления появляется соответствующее сообщение.
5. ОПЕРАЦИИ
• Секция выхода бумаги оснащена затвором [3], который обычно находится в открытом положении (состояние, при котором отверстие выхода бумаги открыто). Однако при движении лотка вверх и вниз отверстие выхода бумаги закрывается, чтобы предотвратить несчастные случаи, такие как попадание рук в отверстие выхода бумаги.
• Затвор открывается или закрывается двигателем затвора (M12) [2], который вращает редуктор для подъема или опускания затвора.
• Датчик Home (PS16) [4] затвора (Shutter Home Sensor) определяет положение шестерни, тем самым определяя положение затвора.
• Когда затвор не закрывается во время работы лотка вверх/вниз, переключатель затвора (SW2) [1] выключается для отключения 24В DC и немедленной остановки перемещения лотка.
5. ОПЕРАЦИИ
• Листы бумаги выравниваются правильно и скрепляются вместе в секции укладчика перед выводом на соответствующий лоток.
• В режиме сортировки, группировки, скрепления или полусгиба/сгиба со скреплением каждый набор копий сохраняется в укладчике с разделением верхнего выходного ролика и нижнего выходного ролика.
• Датчик укладчика (PS8) определяет наличие бумаги в укладчике.
• Лопасть укладчика и выравнивающий ремень приводятся в движение при обратном вращении выходного двигателя (M1).
• Бумага, выходящая из основного корпуса, прижимается вниз рычагом сброса (Drop Lever) [7] и сбрасывается в укладчик промежуточным конвейерным роликом [4].
• Бумага, сброшенная в укладчик, прижимается к упору бумаги (Paper Stopper) [5] лопастью [3] и выравнивающим ремнем [1] для правильного выравнивания в направлении субсканирования.
5. ОПЕРАЦИИ
• Выравнивающие пластины смещаются и лопасть вращается для выравнивания бумаги в позиции скрепления.
• Бумага в укладчике выравнивается в направлении основного сканирования двумя выравнивающими двигателями и выравнивающими пластинами.
• Выравнивающие пластины [6] смещаются вперед или назад в соответствии с размером бумаги.
• Датчик выравнивания /Rr (PS6) [4], /Fr (PS7) [1] определяет положение каждой выравнивающей пластины.
5. ОПЕРАЦИИ
• В нормальном режиме печати со скреплением бумага подается в лоток в центральное положение.
• Если скрепление не используется в режиме сортировки или групповой печати, выравнивающая пластина смещается на 15 мм вперед или назад от центра. Это укладывает бумагу пилообразным способом, каждый лист смещен примерно на 30 мм относительно других.
• Это смещение не выполняется при подаче бумаги в МТ или SD.
5. ОПЕРАЦИИ
• Секция выходного ролика бумаги снабжена удерживающей лопастью бумаги (Paper Holding Paddle) [3] для удержания бумаги, выходящей на лоток в режиме сортировки, чтобы бумага не имела неровные края.
• Следующий набор копий выводится при удерживании удерживающей лопастью ранее размещенных на лотке наборов копий.
• Датчик Home выходной лопасти (PS11) [1], пружинная муфта (Spring Clutch) [4] и соленоид выходной лопасти (SD2) [2] управляют втянутым положением и положением удержания бумаги удерживающей лопасти.
5. ОПЕРАЦИИ

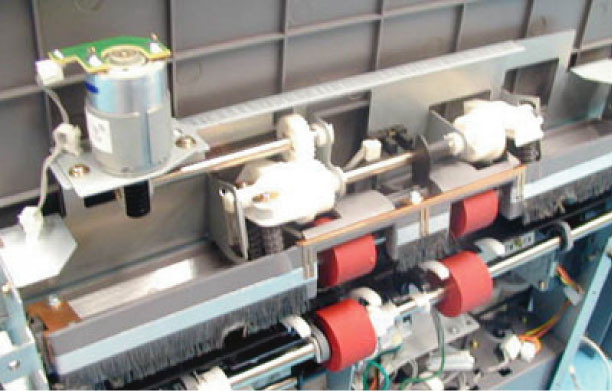

• В режиме сортировки и скрепления верхний выходной ролик прижимается к нижнему выходному ролику после укладки бумаги в укладчик.
• Прижим/отпуск верхнего выходного ролика приводится в движение двигателем отпуска выходного ролика (M6) [3].
• Датчик Home выходного ролика (PS12) [4] определяет положение верхнего выходного ролика, находится ли он в отпущенном или прижатом положении.
5. ОПЕРАЦИИ
• Скрепление выполняется скрепляющим узлом.
• При вращении скрепляющего двигателя [1] плечо клинча [3] опускается. После этого скрепитель [2] поднимается, чтобы вбить скрепку в бумагу.
• Доступны пять различных типов скрепления: параллельное переднее однооточечное, параллельное заднее однооточечное, косое переднее однооточечное, косое заднее однооточечное и параллельное двухоточечное.
5. ОПЕРАЦИИ
• Скрепляющий узел перемещается двигателем перемещения скрепителя (M7) [3].
• M7 приводит ремень таким образом, чтобы скрепляющий узел перемещался на соответствующую позицию скрепления.
• Позиция остановки скрепления управляется длительностью времени, в течение которого M7 остается включенным, отсчитываемой с момента активации датчика Home скрепителя (PS10) [4].
• Один скрепляющий узел перемещается для выполнения двухоточечного скрепления.
5. ОПЕРАЦИИ
• Датчик пустоты скрепок [2] определяет, остались ли скрепки.
• Когда количество скрепок в кассете скрепок становится около 20, возникает условие пустоты кассеты, вызывающее появление соответствующего сообщения о пустоте на панели управления.
• При обнаружении условия пустоты на панели управления выдается соответствующее указание пустоты. Одновременно скрепляющий узел перемещается вперед.
• При загрузке новой кассеты скрепок скрепляющий двигатель включается до тех пор, пока датчик готовности скрепителя (Stapler Ready Sensor) [1] не обнаружит скрепку, в результате чего скрепка подается в позицию скрепления.
6. PU-501
• Для операций пробивки и удержания в регистрационном ролике [2] образуется петля в бумаге для коррекции перекоса бумаги.
• Датчик входа (PS4) [1] определяет передний край бумаги и регистрационный ролик образует петлю в бумаге.
• Регистрационная муфта (CL1) затем включается через установленный период времени после активации PS4 передним краем бумаги, это вызывает начало вращения регистрационного ролика.
6. PU-501
• Через установленный период времени после обнаружения датчиком входа (PS4) [3] заднего края бумаги конвейерный двигатель (M2) FS отключается и выполняется операция пробивки отверстий в задней части каждого листа бумаги.

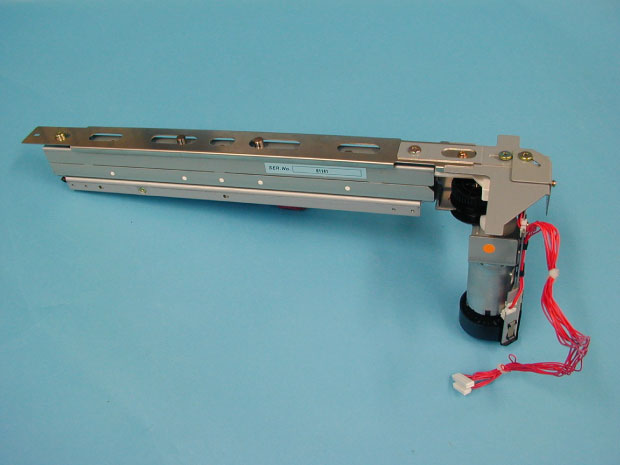

• Отверстия пробиваются при возвратно-поступательном движении скользящего кулачка [1], приводимого в движение приводным кулачком, который вращается двигателем пробивки (M1) [2], установленным в узле пробивки.
• Статус пробивки определяется с использованием датчиков позиции пробивки /1 (PS2) [1], /2 (PS3) [2] и датчика энкодера (PS4) [3].
6. PU-501
• Обрезки бумаги, полученные в результате операции пробивки, хранятся в контейнере обрезков пробивки (Punch Scraps Box).
• Ящик отходов перфоратора оснащён датчиком полноты отходов перфоратора (PS1) [1]. При обнаружении отходов перфорации на панели управления выводится соответствующее сообщение.
• PS1 — рефлекторный датчик, определяющий уровень заполнения ящика отходов перфоратора.
• PS1 также определяет наличие ящика отходов перфоратора.

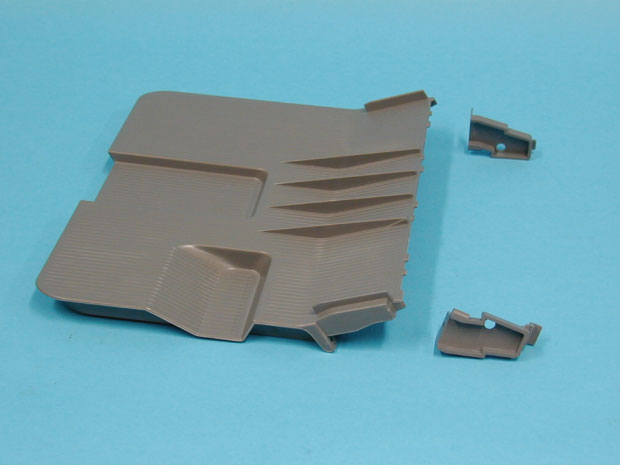

7. OT-602
• Установка дополнительного OT обеспечивает наличие всего трёх лотков.
• OT крепится в различных положениях в зависимости от установки опций SD или MT.
Ёмкость каждого лотка отличается в зависимости от положения крепления OT.
• При установке перемычки короткого замыкания, поставляемой с OT, аппарат определяет установку OT.
