После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*1: Для режима Combined Original Detection Mode см. таблицу комбинаций допустимых размеров смешанного обнаружения оригиналов.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• При подаче вероятность возникновения сбоев будет очень высокой.
Подача бумаги не гарантирована для оригиналов • При подаче подача бумаги будет возможна в некоторой степени, но возникновение сбоев будет возможным.
Тип оригинала Возможная проблема Оригинал со скобами или зажимами.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Эти характеристики могут изменяться без уведомления.

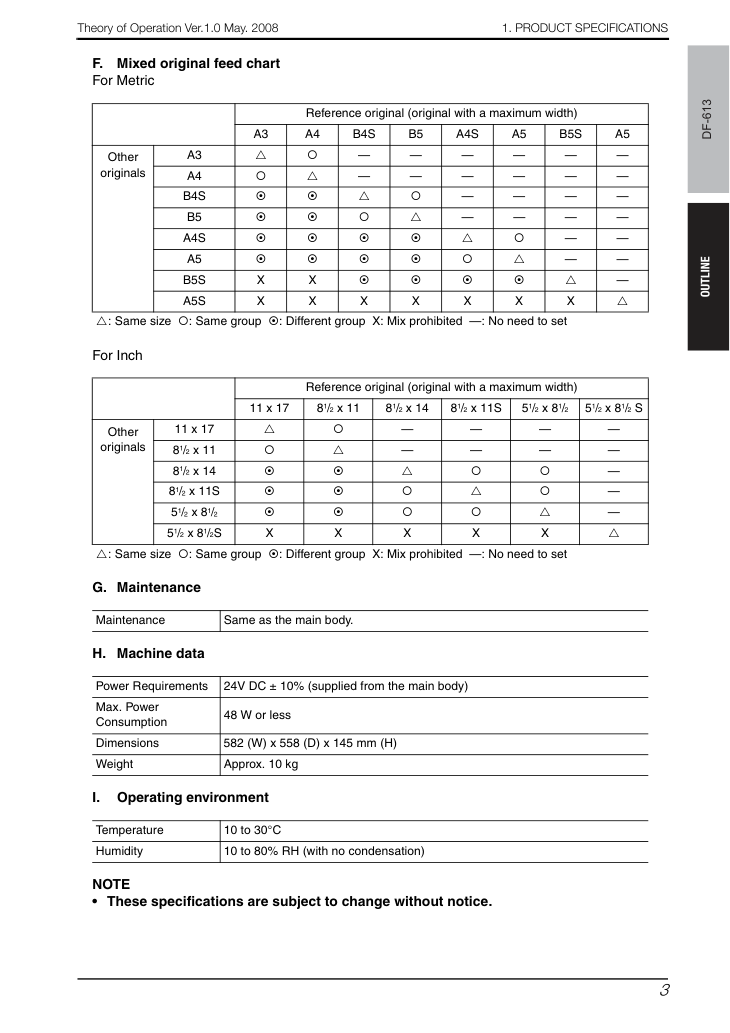

U: Одинаковый размер {: Одна группа ~: Разные группы X: Комбинация запрещена —: Регулировка не требуется Техническое обслуживание Аналогично основному корпусу.

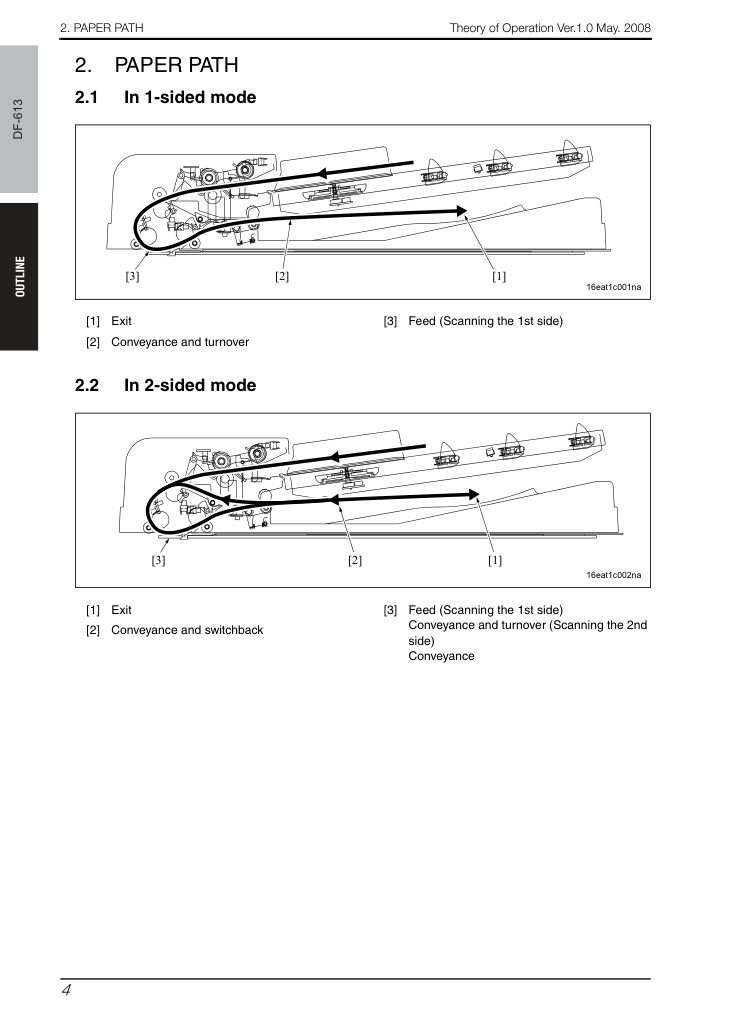

2. ТРАКТ ПРОХОЖДЕНИЯ БУМАГИ

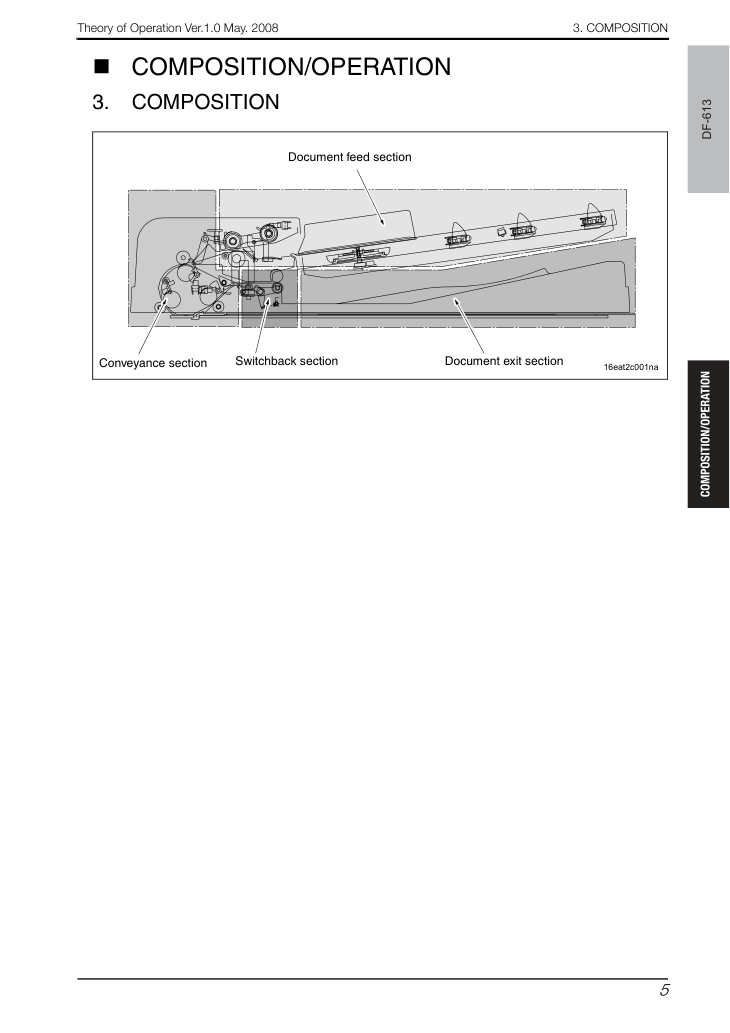

3. КОНСТРУКЦИЯ

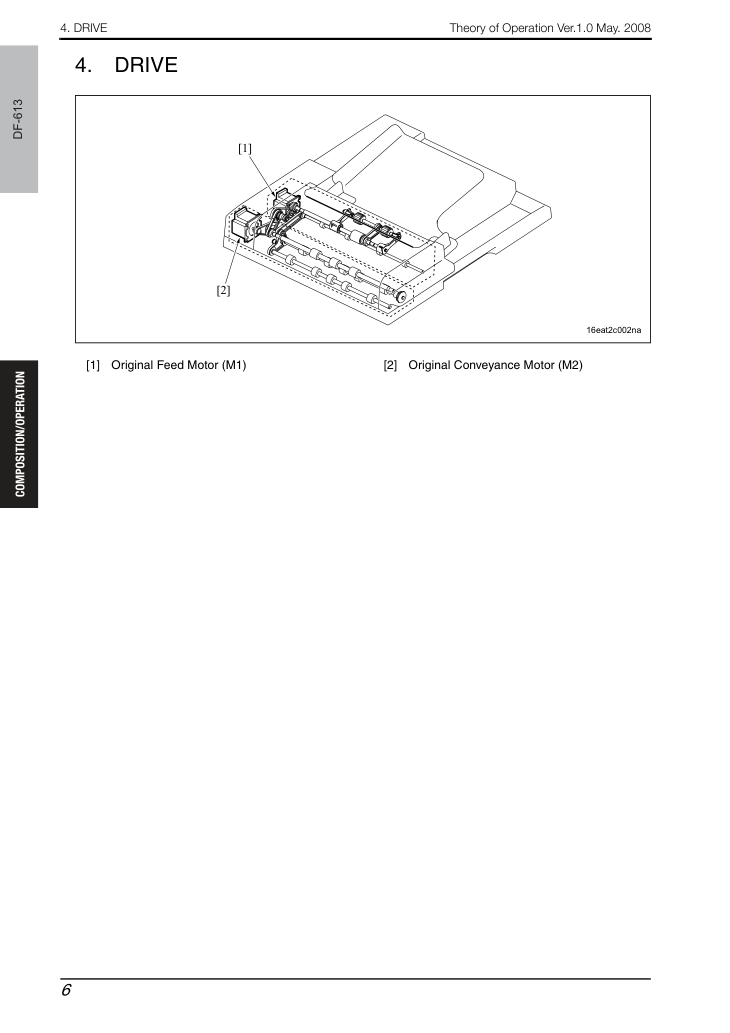

4. ПРИВОД
5. ОПЕРАЦИЯ

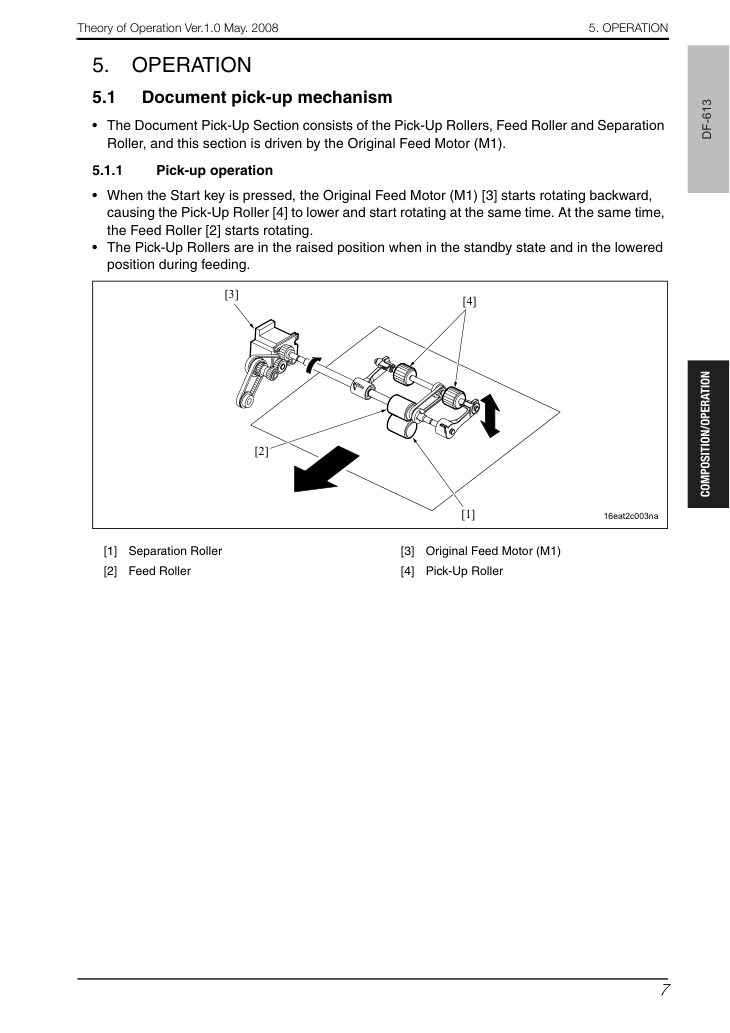

• Секция подачи документов состоит из роликов подхвата, ролика подачи и ролика разделения и приводится в действие двигателем подачи оригинала (M1).
• При нажатии клавиши Start двигатель подачи оригинала (M1) [3] начинает вращаться в обратном направлении, в результате чего ролик подхвата [4] опускается и одновременно начинает вращаться. Одновременно с этим ролик подачи [2] начинает вращаться.
• Ролики подхвата находятся в поднятом положении в режиме ожидания и в опущенном положении при подаче.
5. ОПЕРАЦИЯ
• Когда оригинал достигает датчика регистрации, двигатель подачи оригинала (M1) [5] начинает вращаться вперёд и одновременно с поднятием ролика подхвата подача передаётся на ролик регистрации [3].
• При начале вращения двигателя конвейера оригиналов (M2) [4] в прямом направлении два ролика конвейера [2] и ролик выхода/переворота [1] подают документ в направлении выхода.
вращение Ролик подачи (Pickup Rollers) опускается и начинает вращаться, ролик подачи (Feed Roller) вращается.
вращение Ролик регистрации (Registration Roller) вращается.
вращение Ролик конвейера (Conveyance Roller) и ролик выхода/переворота (Exit/Turnover Roller) вращаются в направлении переворота оригинала.
вращение Ролик конвейера (Conveyance Roller) и ролик выхода/переворота (Exit/Turnover Roller) вращаются в направлении подачи оригинала наружу.
5. ОПЕРАЦИЯ

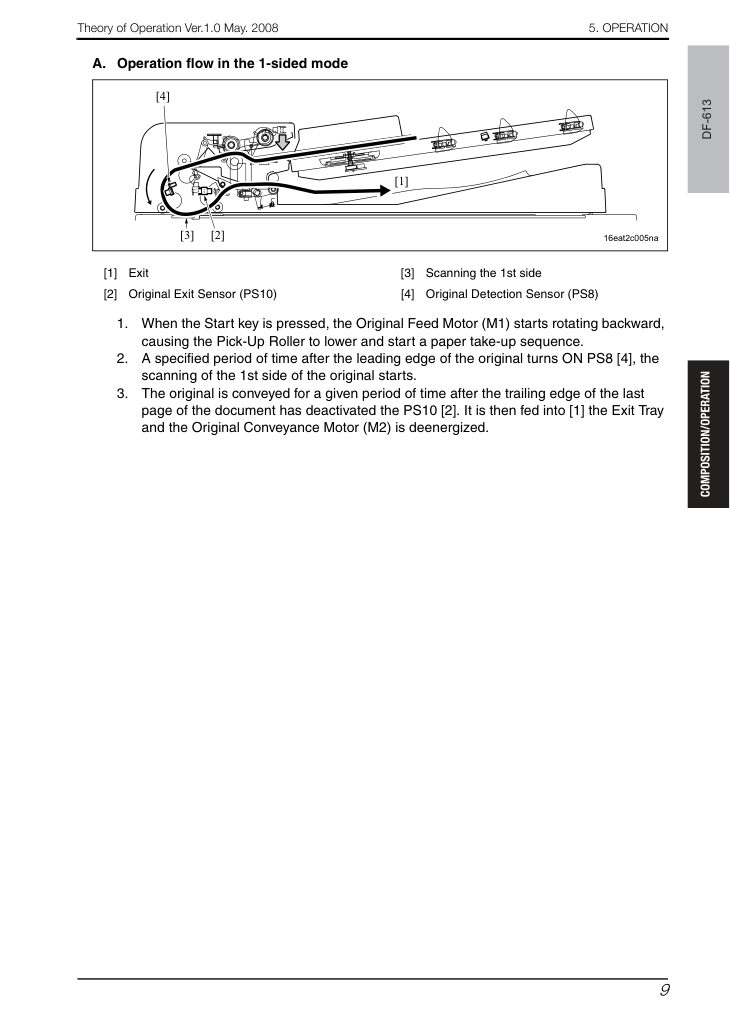

При нажатии кнопки Start главный двигатель подачи оригинала (Original Feed Motor, M1) начинает вращаться в обратном направлении, опуская ролик подачи (Pick-Up Roller) и инициируя последовательность захвата бумаги.
Через заданный период времени после того, как передний край оригинала активирует датчик PS8 [4], начинается сканирование первой стороны оригинала.
Оригинал конвейируется в течение заданного периода времени после деактивации датчика PS10 [2] задним краем последней страницы документа. Затем подается в [1] лоток выхода и главный двигатель конвейера оригинала (Original Conveyance Motor, M2) обесточивается.
5. ОПЕРАЦИЯ

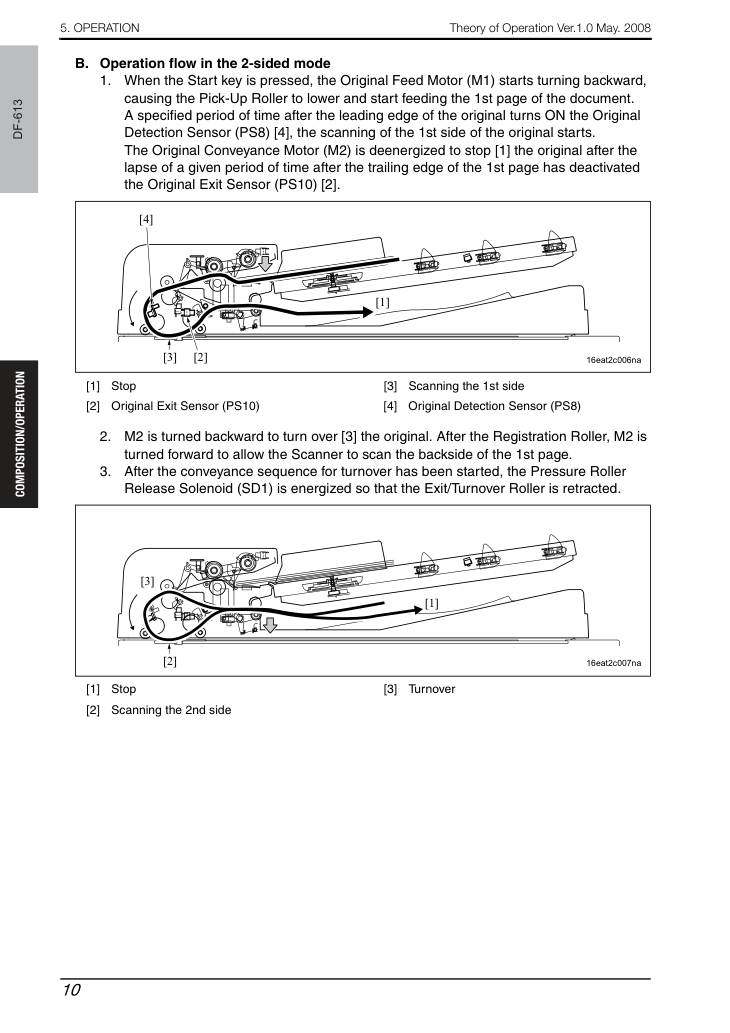

При нажатии кнопки Start главный двигатель подачи оригинала (Original Feed Motor, M1) начинает вращаться в обратном направлении, опуская ролик подачи (Pick-Up Roller) и инициируя подачу первой страницы документа.
Через заданный период времени после того, как передний край оригинала активирует датчик определения оригинала (Original Detection Sensor, PS8) [4], начинается сканирование первой стороны оригинала.
Главный двигатель конвейера оригинала (Original Conveyance Motor, M2) обесточивается для остановки [1] оригинала через заданный период времени после деактивации датчиком выхода оригинала (Original Exit Sensor, PS10) [2] заднего края первой страницы.
M2 вращается в обратном направлении для переворота [3] оригинала. После ролика регистрации (Registration Roller) M2 вращается вперед, позволяя сканеру сканировать обратную сторону первой страницы.
После инициирования последовательности конвейера для переворота активируется соленоид отпуска прижима (Pressure Roller Release Solenoid, SD1), вызывая втягивание ролика выхода/переворота (Exit/Turnover Roller).
5. ОПЕРАЦИЯ

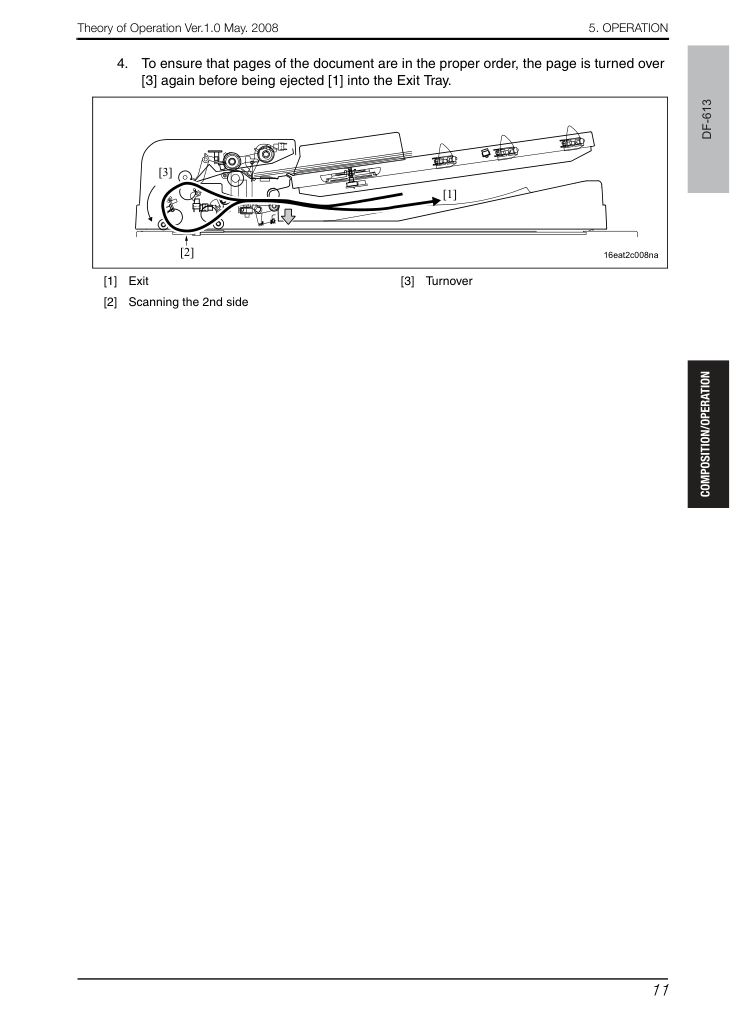

Для обеспечения правильного порядка страниц документа страница переворачивается [3] еще раз перед выходом [1] в лоток выхода.
5. ОПЕРАЦИЯ

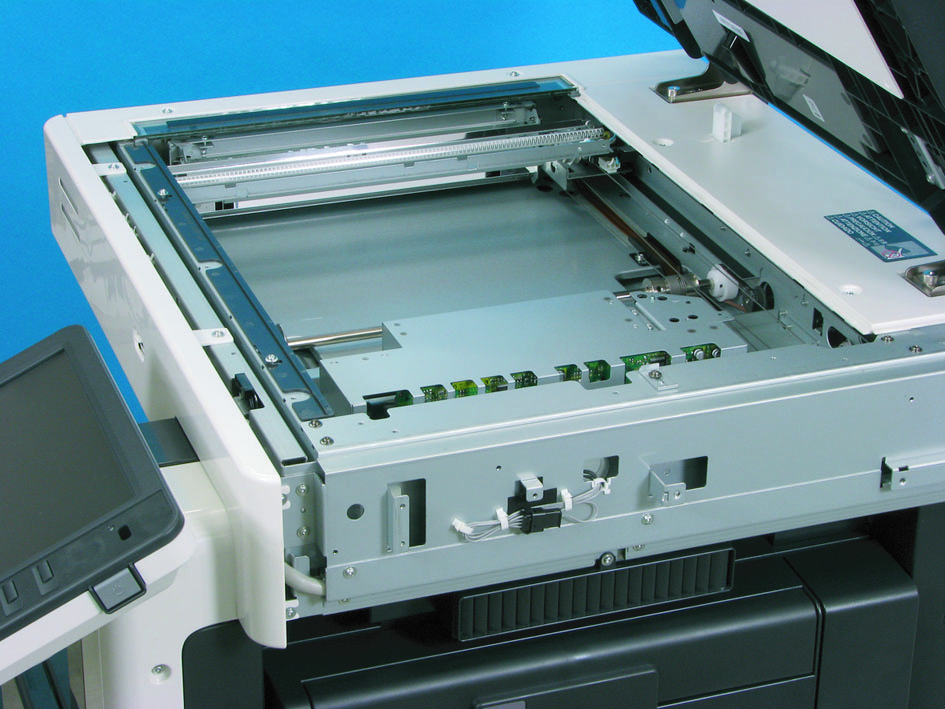

• При закрытии автоподатчика (DF) примерно на 15° или менее рычаг определения угла открытия крышки оригинала основного корпуса нажимается для активации датчика синхронизации APS (APS Timing Sensor, PS31).
• Предусмотрен магнит для определения открытия/закрытия автоподатчика (DF) со стороны основного корпуса.
• При закрытии автоподатчика (DF) выключатель открытия/закрытия автоподатчика (DF Open/Close Switch, SW3) основного корпуса активируется магнитом.
