1. КОНФИГУРАЦИЯ СИСТЕМЫ

См. раздел "6.4 Option counter" в Field Service bizhub 501/421/361 основной узел для деталей.

Нагреватель осушителя предусмотрен как сервисная деталь.

Комплект шведского перфоратора G только для Европы.

Комплект обновления (UK-202) требуется для использования i-option.

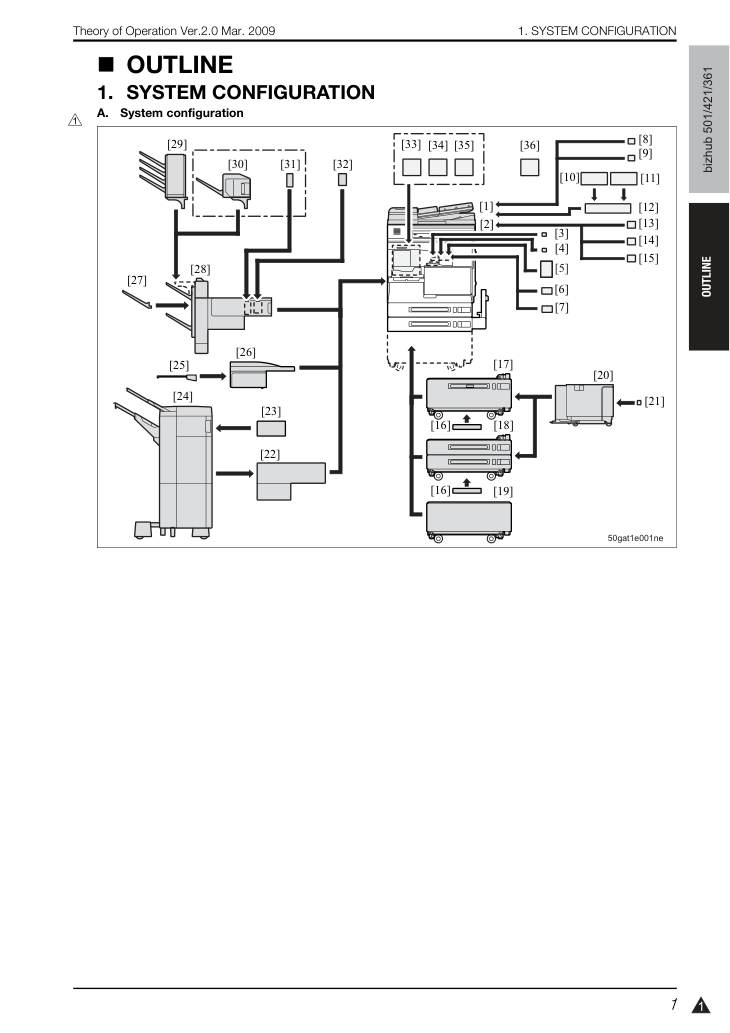

1. КОНФИГУРАЦИЯ СИСТЕМЫ

Конфигурация для подключения дополнительного устройства Примечание • Любая комбинация, отличная от приведённых ниже, недоступна.

Можно выбрать один из DK-506, PC-206 и PC-407.

FS-522 можно установить опционально с OT-602.

FS-522 можно установить опционально с PU-501.

Можно выбрать один из PC-206 и PC-407.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

PC-407, PC-206 и LU-203 опциональны.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Поддерживается во всех регионах, кроме дюймовых, и на Тайване.

Размер копии A3 или 11 x 17 Лотки 1, 2 Дюймовая система:

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Когда EK-703 установлен опционально.

1 порт при опциональной установке MK-708 и FK-502.

2 порта при опциональной установке MK-708, ML-503 и FK-502 x 2.

Этикеточная бумага загружается и подаётся по одному листу.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Плата предотвращения опрокидывания не входит в комплект.

• Информация в настоящем документе может быть изменена без уведомления для улучшения.

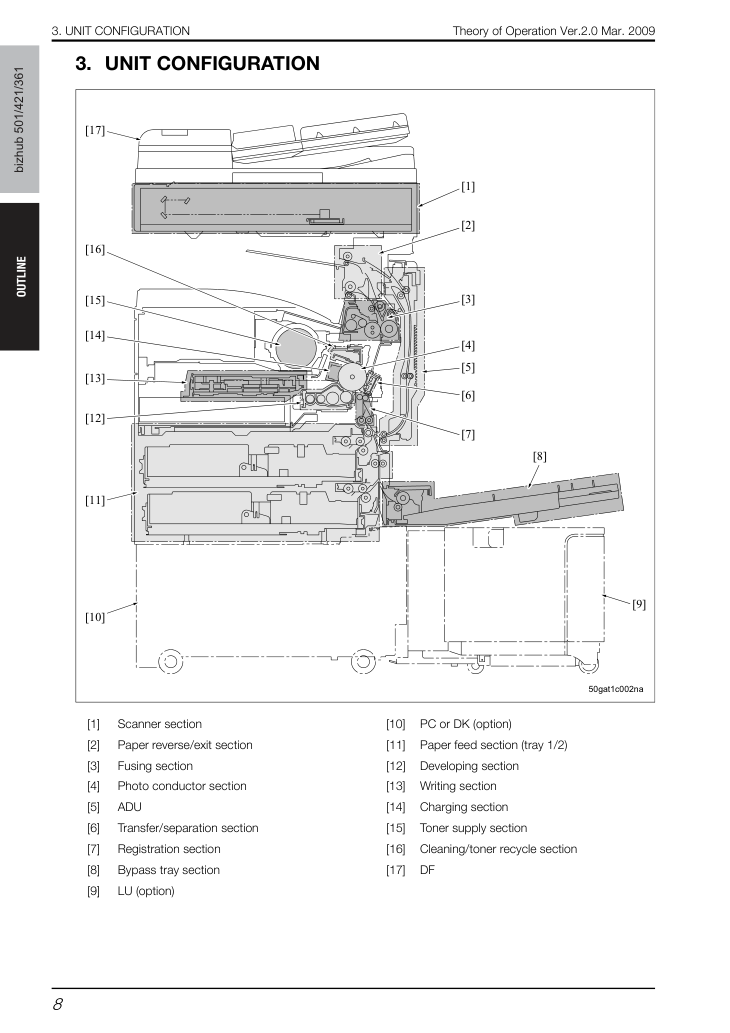

3. КОНФИГУРАЦИЯ УЗЛОВ

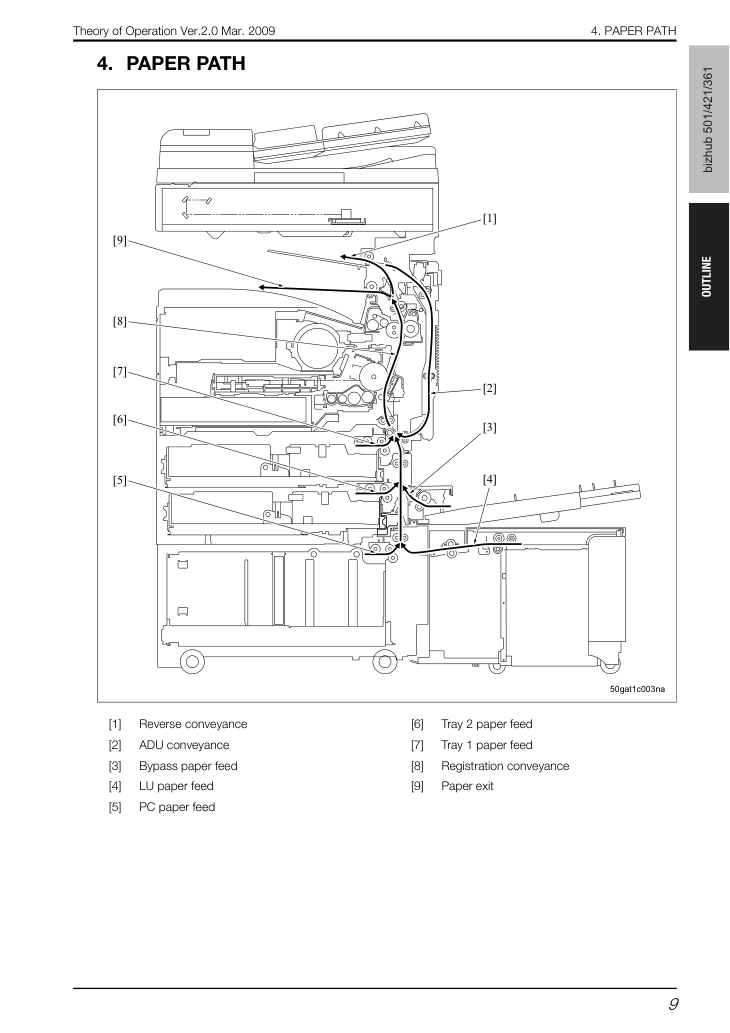

4. ТРАКТ БУМАГИ

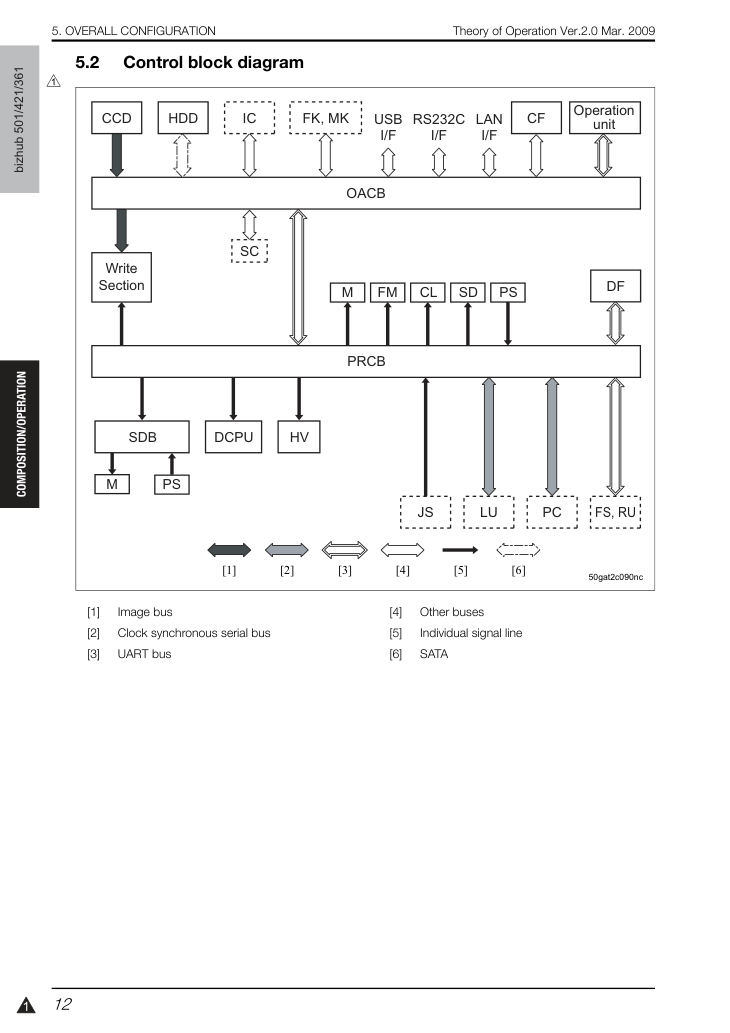

5. ОБЩАЯ КОНФИГУРАЦИЯ

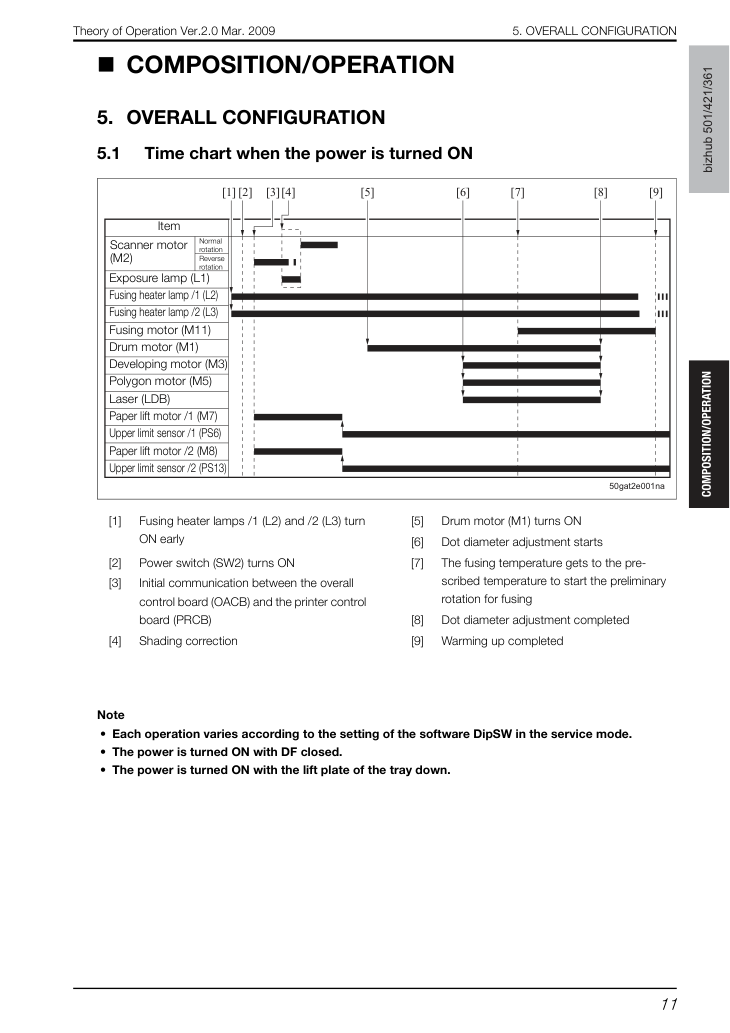

Диаграмма времени при включении питания Примечание • Каждая операция варьируется в зависимости от установки программного DipSW в сервисном режиме.

• Питание включается при закрытом DF.

• Питание включается при опущенной пластине поддона.

5. ОБЩАЯ КОНФИГУРАЦИЯ

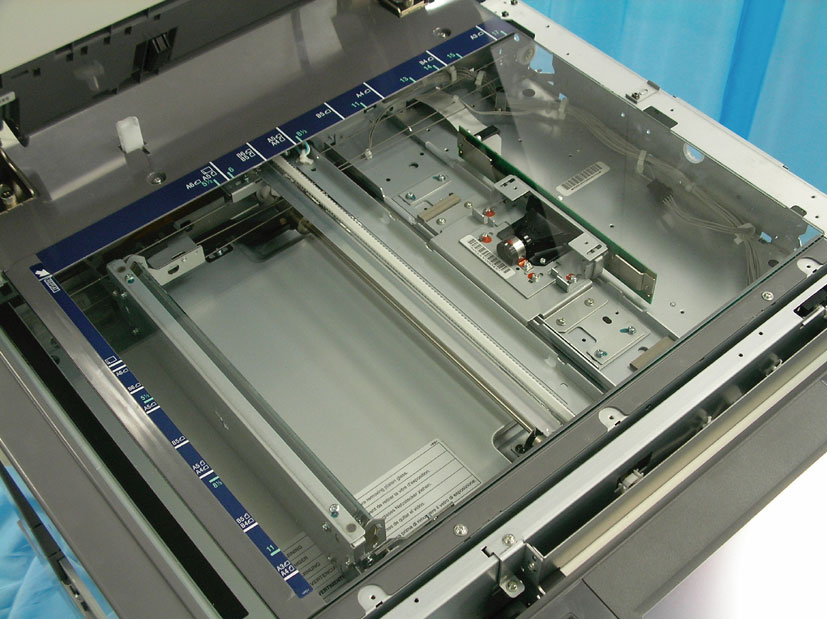

6. БЛОК СКАНЕРА

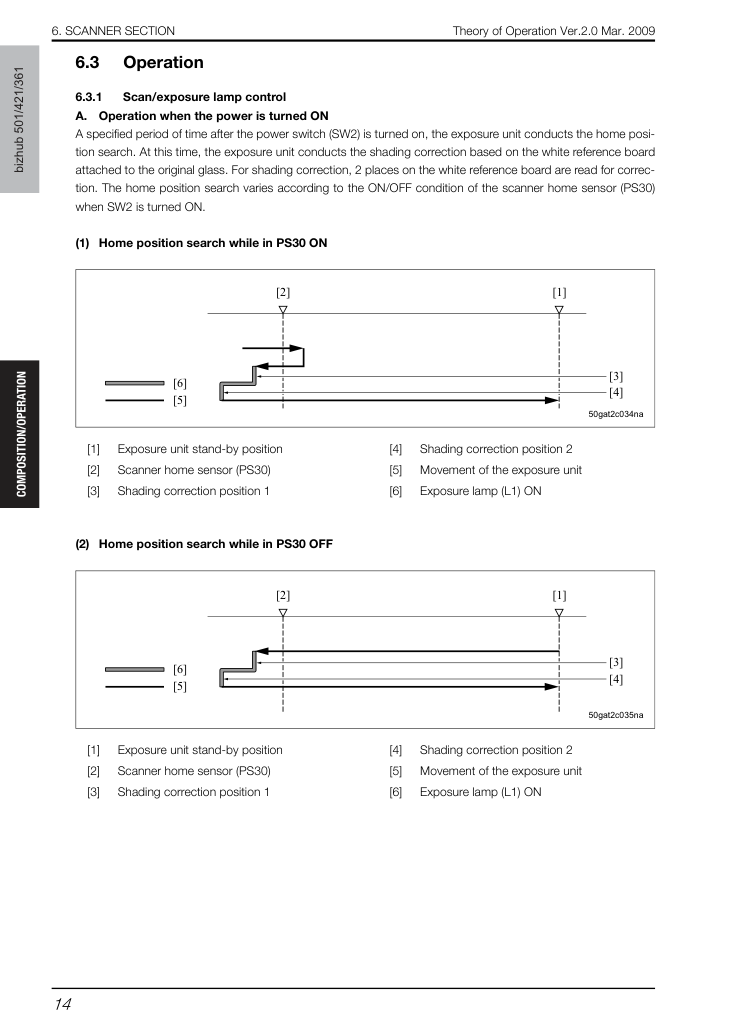

Операция при включении питания Через определённый период времени после включения выключателя питания (SW2) блок экспозиции выполняет поиск нулевого положения. При этом блок экспозиции проводит коррекцию затенения на основе белой эталонной платы, прикреплённой к стеклу оригинала. Для коррекции затенения 2 места на белой эталонной плате считываются для коррекции. Поиск нулевого положения варьируется в зависимости от состояния ВКЛ/ВЫКЛ датчика нулевого положения сканера (PS30) при включении SW2.

Поиск нулевого положения при PS30 ВКЛ
Поиск нулевого положения при PS30 ВЫКЛ

6. БЛОК СКАНЕРА

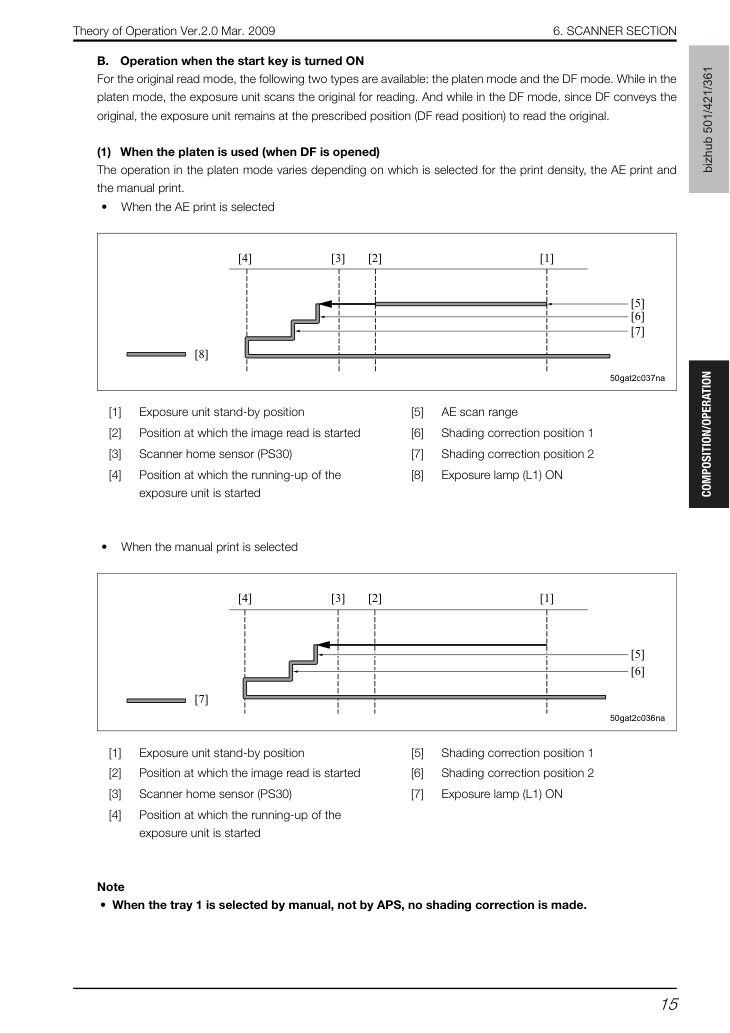

Операция при включении кнопки старта Для режима чтения оригинала доступны два типа: режим планшета и режим DF. В режиме планшета блок экспозиции сканирует оригинал для чтения. В режиме DF, так как DF транспортирует оригинал, блок экспозиции остаётся в предписанном положении (положение чтения DF) для чтения оригинала.

Операция в режиме планшета варьируется в зависимости от выбора плотности печати, автоматической экспозиции и ручной печати.

При выборе ручной печати Примечание • Когда лоток 1 выбран вручную, а не через APS, коррекция затенения не производится.

При использовании планшета (когда DF открыт)

6. БЛОК СКАНЕРА

При использовании DF (когда DF закрыт)

6. БЛОК СКАНЕРА

Метод определения размера оригинала варьируется для режима DF и режима планшета.

Чтение выполняется датчиком CCD (CCD sensor).

Определение производится в зависимости от состояния ВКЛ/ВЫКЛ датчика APS (PS32).

Различие не производится между 81/2 x 14 и 81/2 x 11S. При размере 81/2 x 14 это определяется как 81/2 x 11S.

Когда датчик синхронизации APS (PS31) включается при закрытом DF, размер оригинала определяется.

При нажатии кнопки старта размер оригинала определяется.

Режим DF
Режим планшета
Режим планшета (при закрытом DF)
Режим планшета (при открытом DF)

6. БЛОК СКАНЕРА

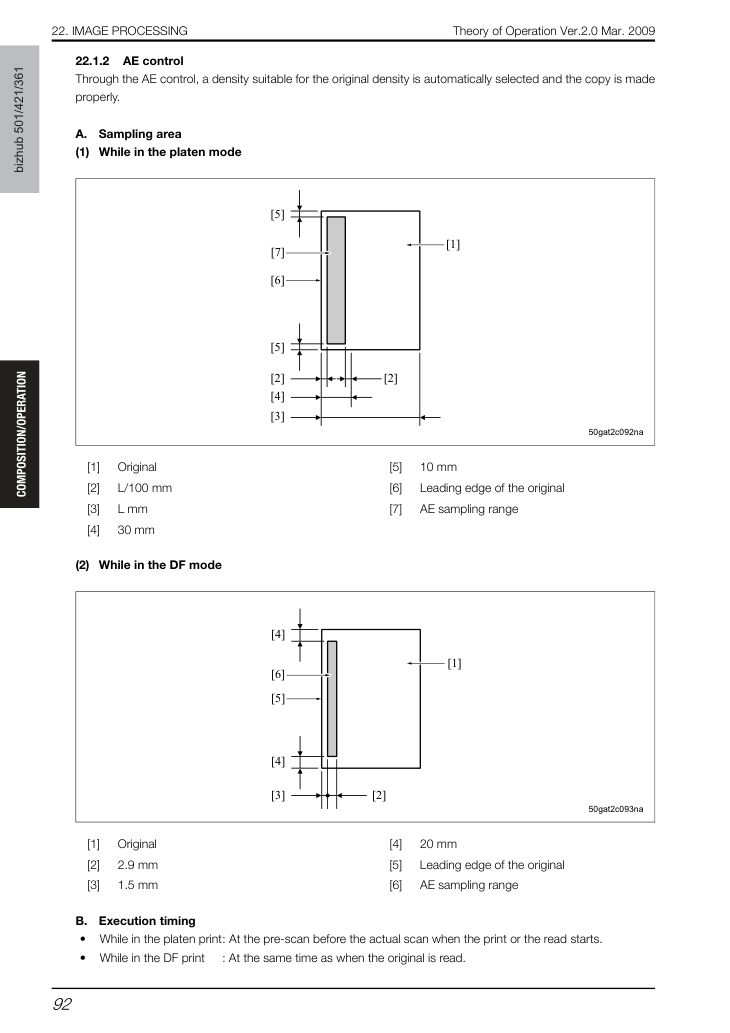

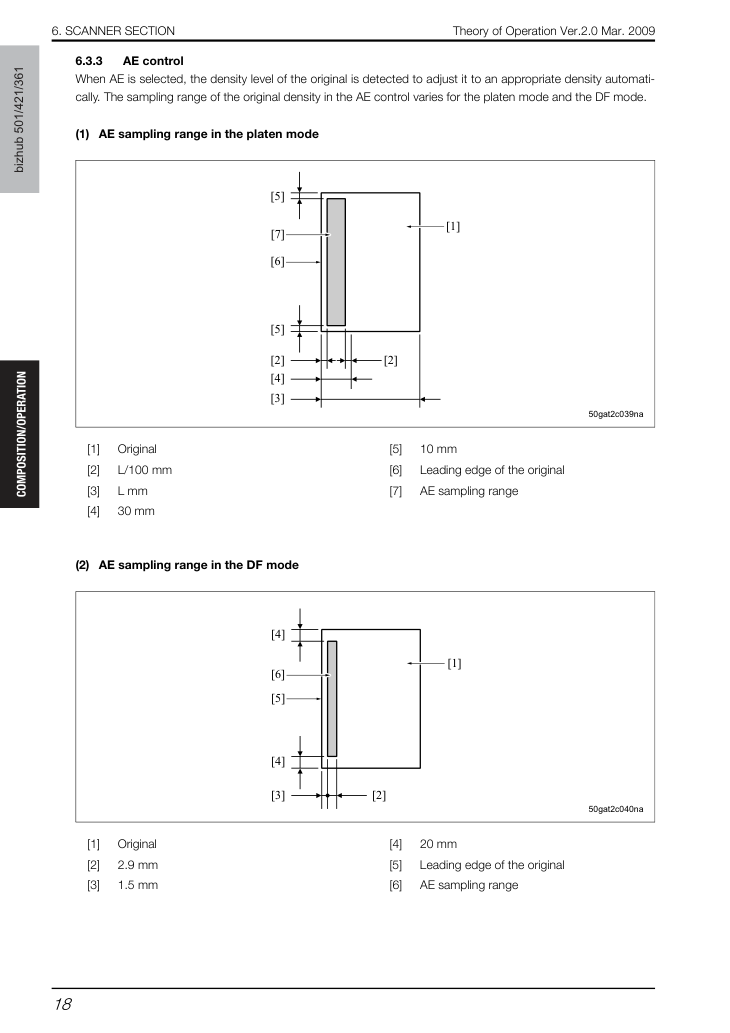

При выборе автоэкспозиции уровень плотности оригинала определяется для автоматической регулировки на надлежащую плотность. Диапазон дискретизации плотности оригинала в управлении автоэкспозиции варьируется для режима планшета и режима DF.

Диапазон дискретизации автоэкспозиции в режиме планшета
Диапазон дискретизации автоэкспозиции в режиме DF

6. БЛОК СКАНЕРА

Следующие компоненты предусмотрены для обработки изображения. Для деталей см. раздел "22. IMAGE PROCESSING".

7. СЕКЦИЯ ЗАПИСИ

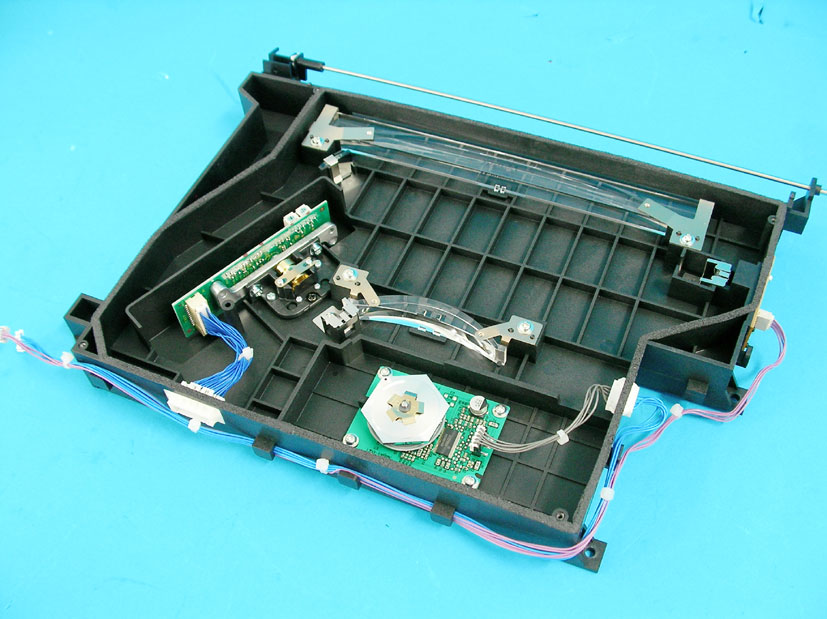

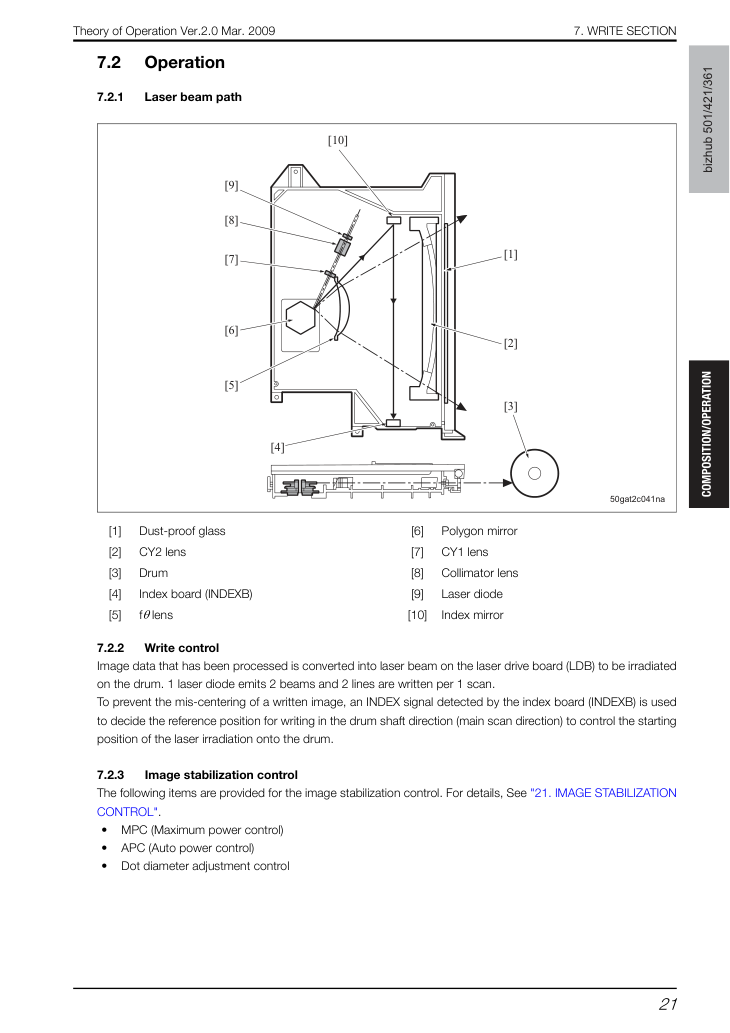

Обработанные данные изображения преобразуются в лазерный луч на плате лазерного привода (LDB) и излучаются на барабан. 1 лазерный диод излучает 2 луча и 2 линии записываются за 1 сканирование.

Для предотвращения смещения записанного изображения сигнал INDEX, обнаруженный платой индекса (INDEXB), используется для определения опорной позиции записи в направлении вала барабана (основное направление сканирования) для управления начальной позицией излучения лазера на барабан.

Следующие элементы предоставляются для управления стабилизацией изображения. Подробнее см. «21. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ».

7. СЕКЦИЯ ЗАПИСИ

Следующие элементы предоставляются для обработки изображения. Подробнее см. «22.2 Обработка изображения в секции записи».

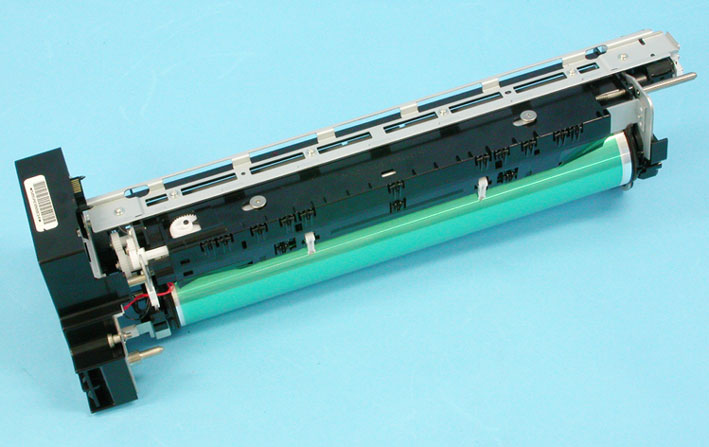

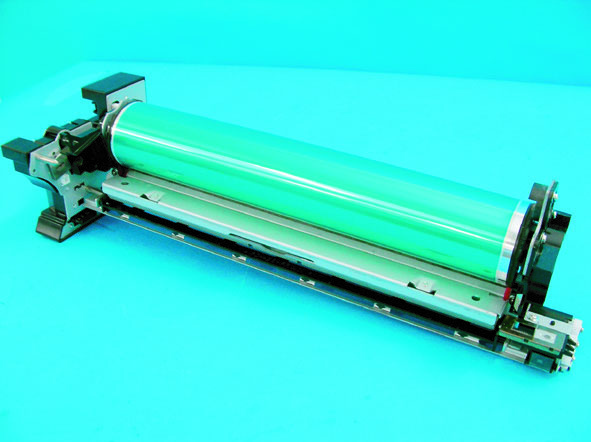

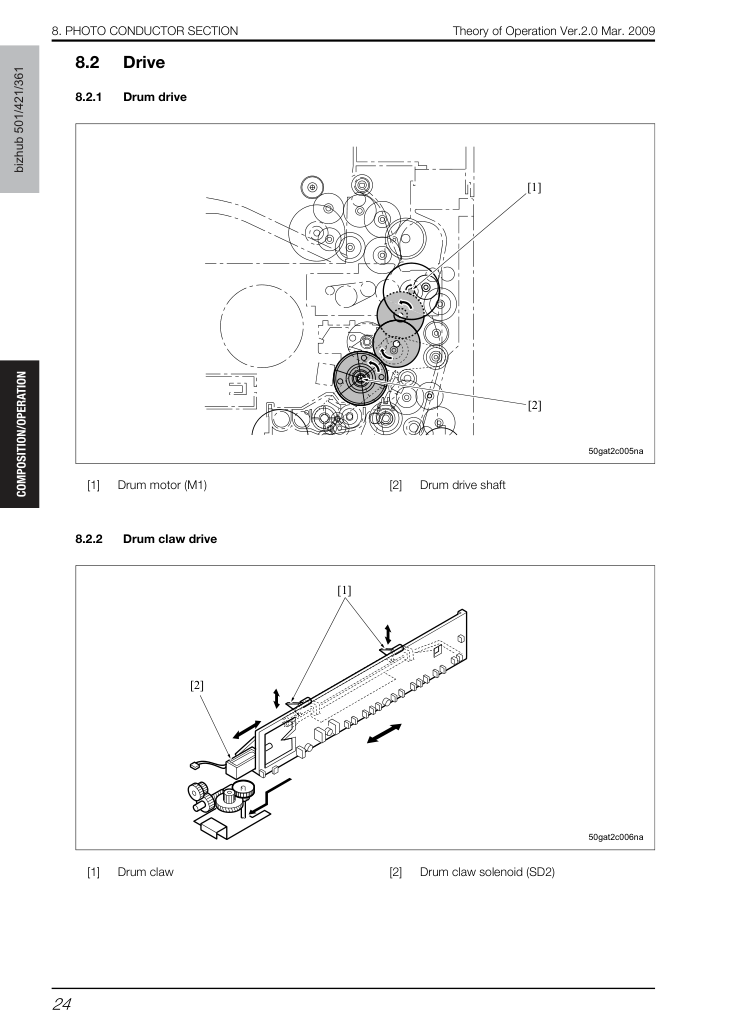

8. СЕКЦИЯ ФОТОПРОВОДНИКА

Когда сигнал начала печати включается [1], различные двигатели включаются для приведения каждого узла в рабочее состояние. Одновременно лампа стирания (EL) включается для нейтрализации барабана и коронирующий электрод зарядки заряжает барабан.

Через указанный период времени после включения сигнала начала печати смещение разработки включается [2], затем высокое напряжение подается [3] на направляющую пластину. Когда выполняется подготовка к созданию изображения, изображение создается на поверхности барабана посредством лазерного облучения и разработки.

Через указанный период времени после включения муфты регистрации (CL1) [4], высокое напряжение подается на коронирующий электрод переноса [5] и коронирующий электрод отделения [6] для последовательного включения лампы экспозиции переноса (TSL) [8] и соленоида выступа барабана (SD2) [9]. Время включения [7] TSL варьируется в зависимости от типа бумаги. Период времени включения TSL также варьируется в зависимости от условий окружающей среды. Изображение, созданное на барабане, переносится на бумагу, затем бумага отделяется от барабана.

Через указанный период времени после того, как датчик регистрации (PS1) обнаружит задний край бумаги и выключится [10], каждая операция выключается. Однако некоторые операции выключаются через указанный период времени после того, как PS1 обнаружит задний край последней бумаги и выключится [11], или через указанный период времени после того, как датчик выхода термоузла (PS3) обнаружит задний край последней бумаги и выключится [13]. Для коронирующего электрода зарядки, смещения разработки и смещения направляющей пластины с временем выключения [12] коронирующего электрода переноса последней бумаги в качестве отправной точки каждое время выключения взаимосвязано.

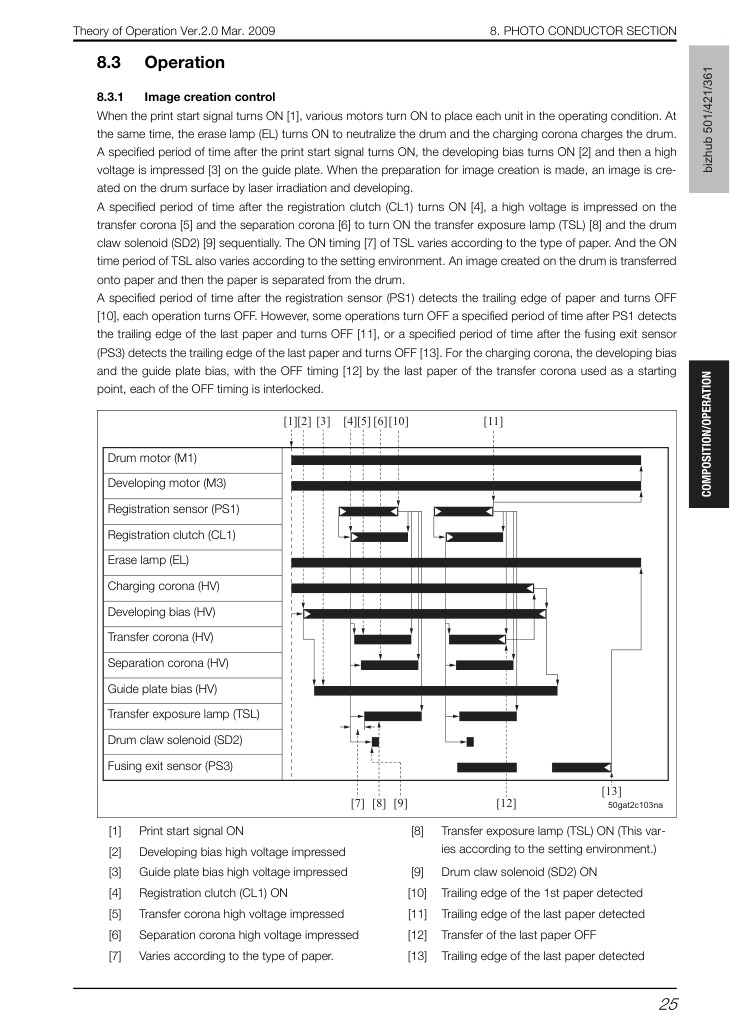

Сигнал начала печати включен [8] Лампа экспозиции переноса (TSL) включена (варьируется в зависимости от условий окружающей среды) [2] Смещение разработки — высокое напряжение подано [3] Смещение направляющей пластины — высокое напряжение подано [9] Соленоид выступа барабана (SD2) включен [4] Муфта регистрации (CL1) включена [10] Задний край 1-й бумаги обнаружен [5] Коронирующий электрод переноса — высокое напряжение подано [11] Задний край последней бумаги обнаружен [6] Коронирующий электрод отделения — высокое напряжение подано [12] Перенос последней бумаги отключен [7] Варьируется в зависимости от типа бумаги.

8. СЕКЦИЯ ФОТОПРОВОДНИКА

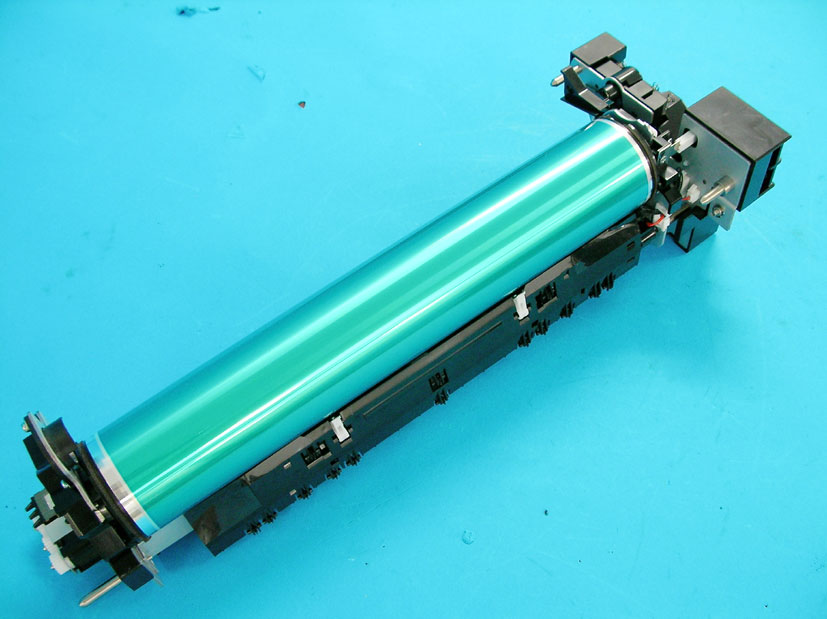

Два выступа барабана используются для предотвращения наматывания бумаги на барабан (заклинивание бумаги). Контакт и разъединение выступов барабана с барабаном осуществляются включением/выключением соленоида выступа барабана (SD2).

Для предотвращения загрязнения бумаги в определенных местах и повреждения барабана [3] выступ барабана [2] выполняет качательное движение примерно на 7 мм относительно поверхности барабана.

Узел выступа барабана [4] снабжен выступом [7]. Этот выступ прижимается кулачком [6], расположенным на шестерне [5], чтобы выдвинуть узел выступа барабана назад. Когда шестерня вращается для отпускания кулачка, узел выступа барабана возвращается в исходное положение пружиной [1]. Эта операция повторяется для качания выступа барабана.

9. СЕКЦИЯ ЗАРЯДКИ

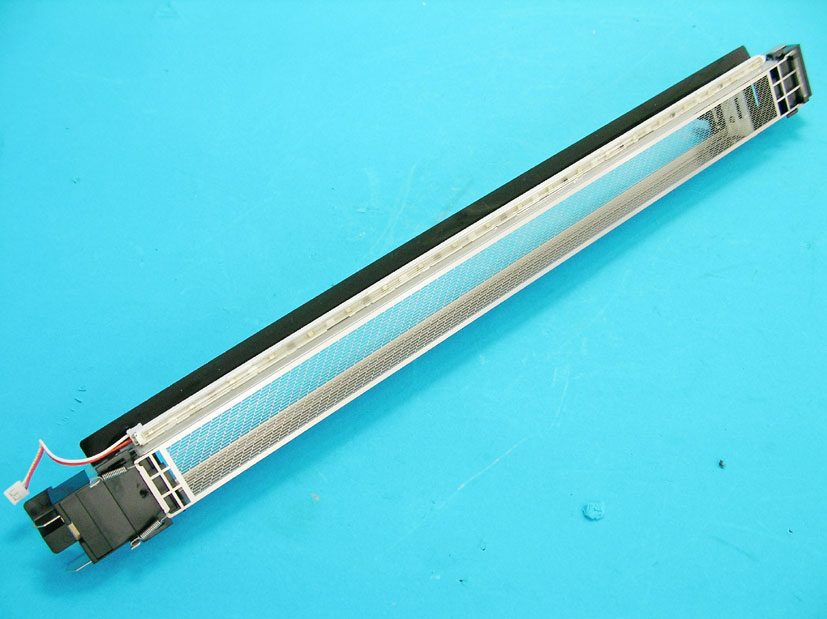

Высоковольтный узел (HV) повышает 24В DC для подачи минусового (–) напряжения постоянного тока на провод зарядки для разряда.

Для получения равномерного разряда провода зарядки минусовое (–) высокое напряжение подается от высоковольтного узла (HV) на сетку зарядки.

Для нейтрализации остаточного потенциала на поверхности барабана и получения равномерного потенциала на поверхности барабана лампа стирания (EL) облучает барабан перед зарядкой.

Лампа стирания (EL) включается синхронно с включением сигнала начала печати. Она выключается через указанный период времени после того, как датчик выхода термоузла (PS3) обнаружит задний край последней бумаги.

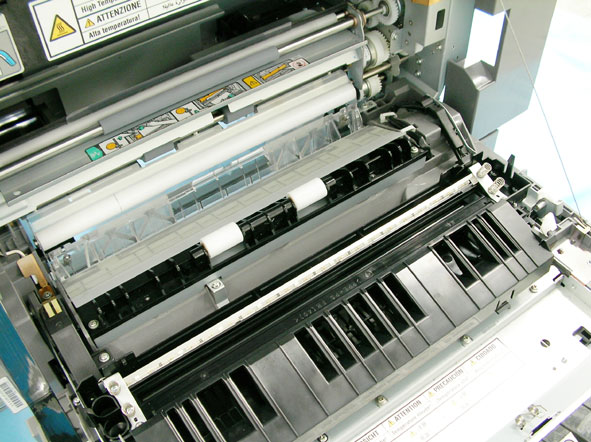

10. СЕКЦИЯ ПЕРЕДАЧИ/РАЗДЕЛЕНИЯ

Для предотвращения загрязнения направляющей пластины переноса минусовое (–) напряжение постоянного тока подается от высоковольтного узла (HV).

Подача напряжения на направляющую пластину переноса выполняется через указанный период времени после включения смещения разработки. Она выключается через указанный период времени после выключения смещения разработки.

Высоковольтный узел (HV) повышает 24В DC для подачи плюсового (+) напряжения постоянного тока на провод переноса для разряда.

Для отделения используются переменное высокое напряжение и минусовое (–) напряжение постоянного тока. Высоковольтный узел (HV) подает напряжение на провод отделения для разряда.

Лампа экспозиции переноса (TSL) включается для обеспечения переносимости и предотвращения обратного заряда на барабан.

Лампа экспозиции переноса (TSL) включается через указанный период времени после включения муфты регистрации (CL1).

Она выключается через указанный период времени после выключения датчика регистрации (PS1).

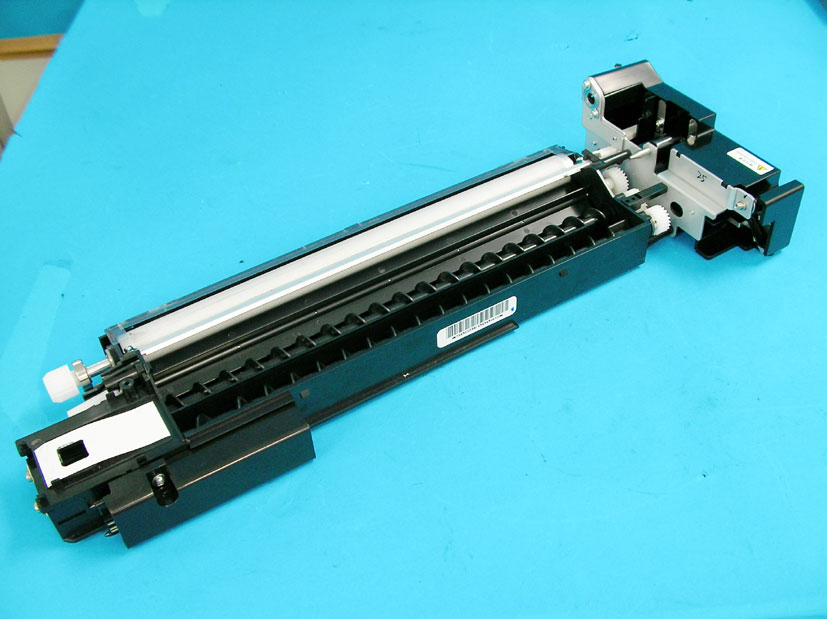

11. БЛОК ПРОЯВКИ

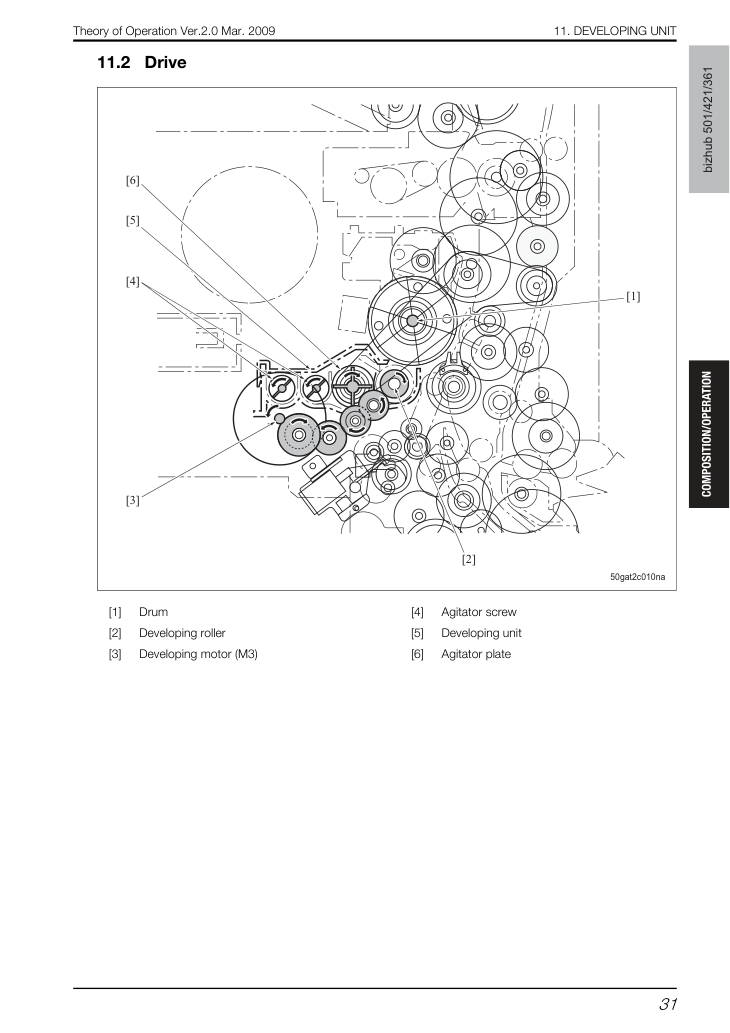

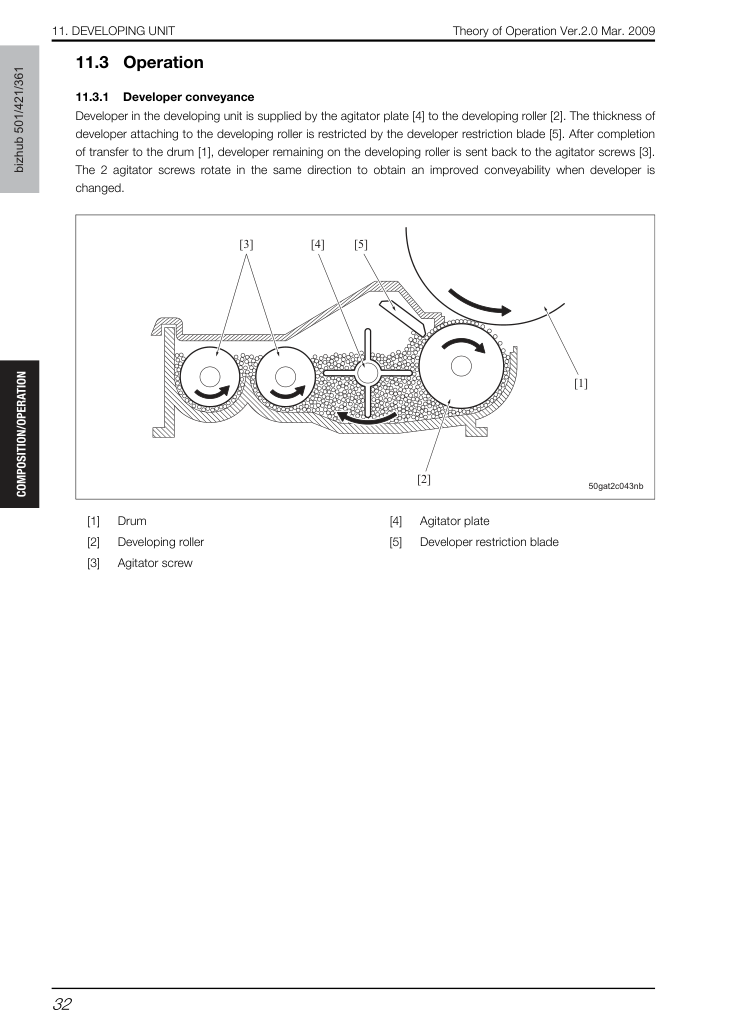

Проявитель в блоке разработки подается пластиной мешалки [4] на ролик разработки [2]. Толщина проявителя, прилипающего к ролику разработки, ограничивается лезвием ограничения проявителя [5]. После завершения переноса на барабан [1] проявитель, оставшийся на ролике разработки, возвращается в винты мешалки [3].

2 винта мешалки вращаются в одном направлении для повышения удобства транспортировки при замене проявителя.

11. БЛОК ПРОЯВКИ

Для легкого прилипания тонера к барабану во время разработки смещение разработки подается на ролик разработки [1].

Для предотвращения прилипания ненужных носителей к барабану смещение разработки включается через указанный период времени после включения сигнала начала печати и выключается через указанный период времени после выключения зарядки.

11. БЛОК ПРОЯВКИ

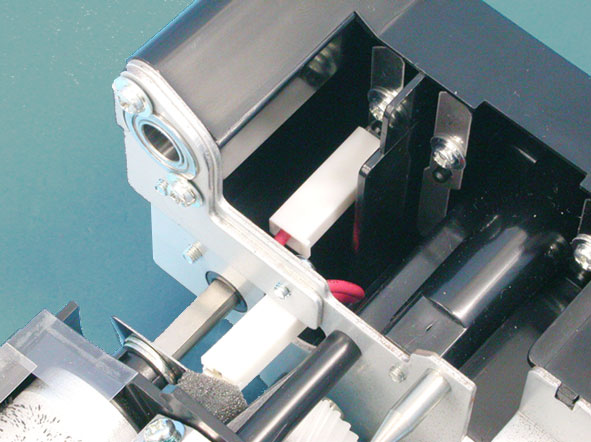

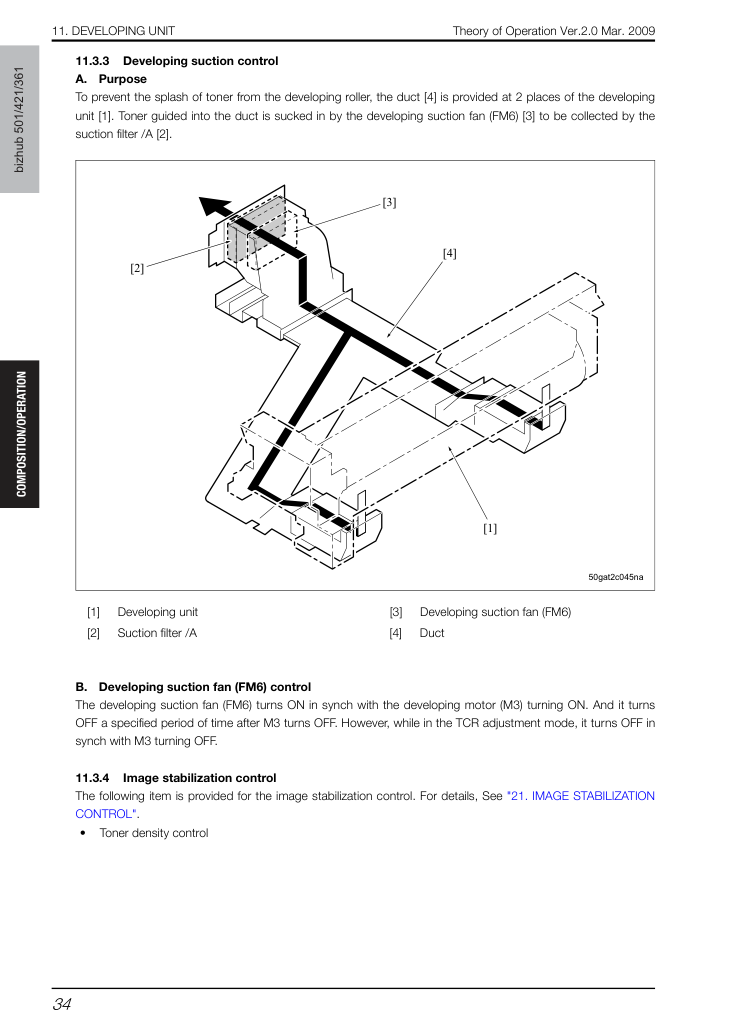

Для предотвращения разбрызгивания тонера из ролика разработки воздуховод [4] расположен в 2 местах блока разработки [1]. Тонер, направленный в воздуховод, всасывается вентилятором всасывания разработки (FM6) [3] и собирается фильтром всасывания /A [2].

Вентилятор всасывания разработки (FM6) включается синхронно с включением двигателя разработки (M3). Он выключается через указанный период времени после выключения M3. Однако во время режима регулировки TCR он выключается синхронно с выключением M3.

Следующий элемент предоставляется для управления стабилизацией изображения. Подробнее см. «21. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ».

12. СЕКЦИЯ ПОДАЧИ ТОНЕРА

Оставшийся в бункере тонера обнаруживается датчиком оставшегося тонера (PZS). Когда обнаруживается, что оставшийся в бункере тонер ниже установленного количества, подается сигнал подачи тонера на плату управления принтером (PRCB). Этот сигнал передается на секцию операции через общую плату управления (OACB). Соответственно OB отображает сообщение на ЖК-дисплее на плате ЖК-дисплея (LCDB).

Всегда во время печати.

Когда датчик оставшегося тонера (PZS) обнаруживает сниженный уровень остатка тонера, двигатель бутылки тонера (M10) включается и вращает бутылку тонера для подачи тонера из бутылки тонера в бункер тонера.

Когда PZS обнаруживает восстановление уровня тонера до установленного уровня, M10 выключается и возвращается в режим ожидания.

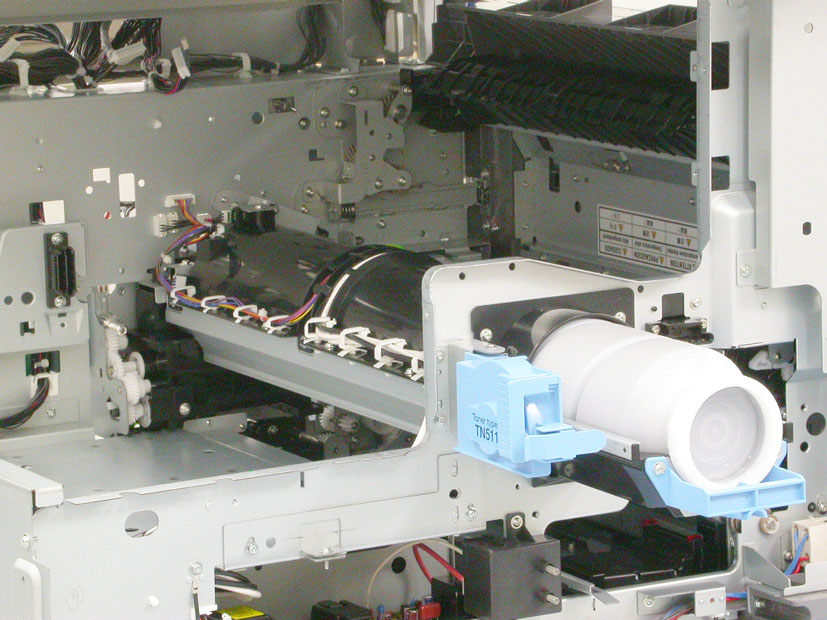

Секция подачи тонера снабжена датчиком положения бутылки тонера (PS28) для обнаружения положения вращения бутылки тонера в исходной позиции.

Когда выключатель питания (SW2) включен. Через указанный период времени после включения SW2 датчик TCR (TCRS) обнаруживает плотность тонера в блоке разработки. В этом случае, когда обнаруженное значение окажется ниже начальной плотности, записанной в CPU общей платы управления (OACB), двигатель подачи тонера (M4) и соленоид тонера (SD5) включаются для подачи тонера из бункера тонера в блок разработки.

Во время печати. Во время печати плотность тонера обнаруживается датчиком TCR (TCRS). Периоды времени включения двигателя подачи тонера (M4) и соленоида тонера (SD5) определяются в соответствии с выходным напряжением TCRS для подачи тонера из бункера тонера в блок разработки.

12. СЕКЦИЯ ПОДАЧИ ТОНЕРА

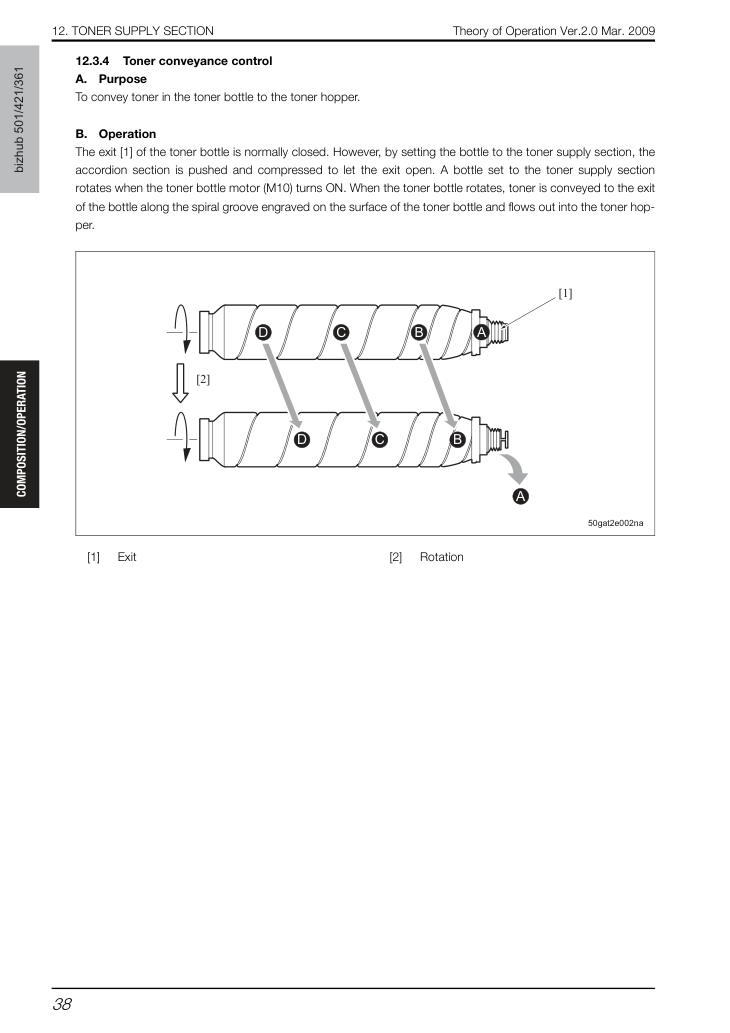

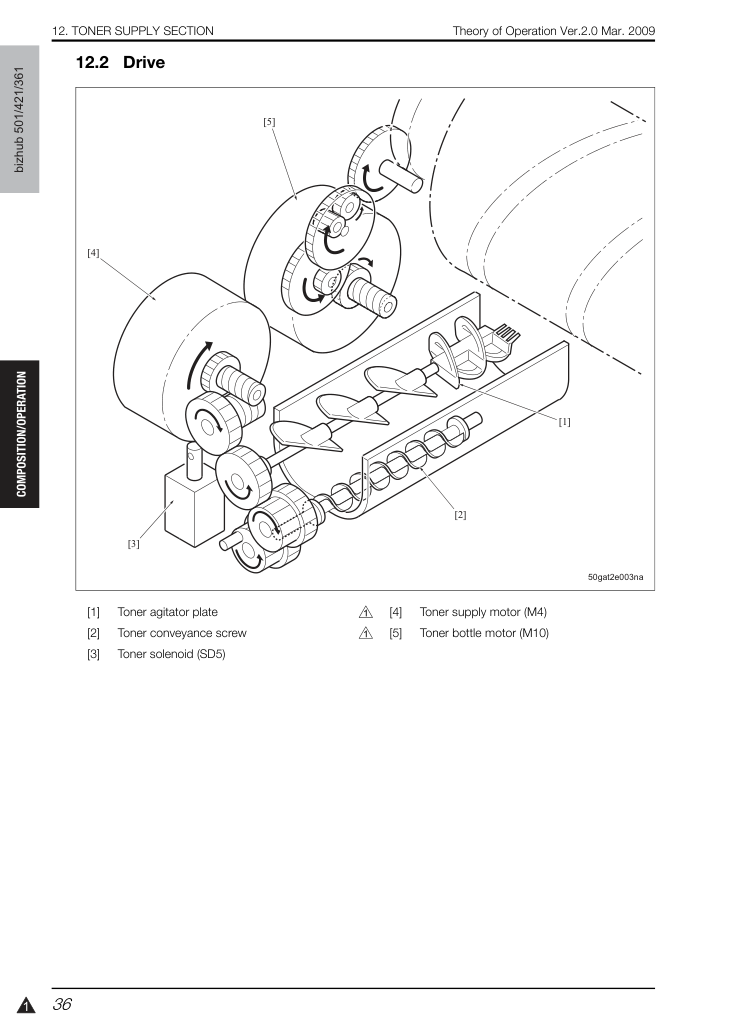

Для транспортировки тонера из бутылки тонера в бункер тонера.

Выход [1] бутылки тонера обычно закрыт. Однако установкой бутылки в секцию подачи тонера гармошка прижимается и сжимается для открытия выхода. Бутылка, установленная в секцию подачи тонера, вращается при включении двигателя бутылки тонера (M10). При вращении бутылки тонера тонер транспортируется к выходу бутылки вдоль спиральной канавки, выгравированной на поверхности бутылки тонера, и выливается в бункер тонера.

13. СЕКЦИЯ ОЧИСТКИ/РЕЦИКЛИНГА ТОНЕРА

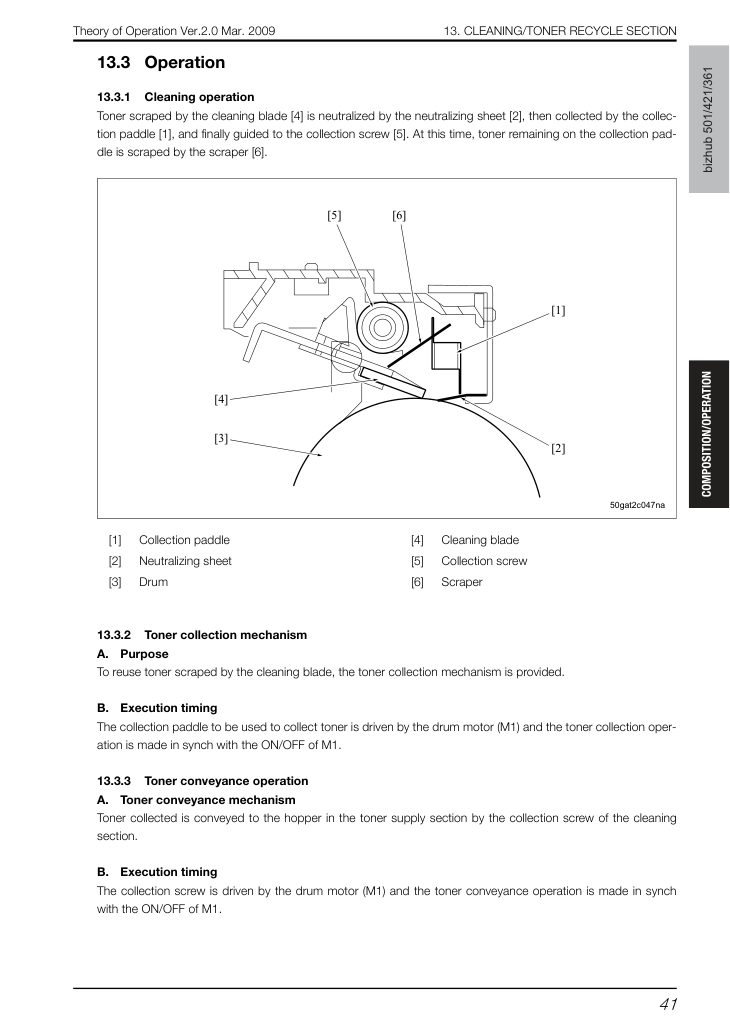

Тонер, соскребленный очищающим лезвием [4], нейтрализуется нейтрализующим листом [2], затем собирается собирающей лопастью [1] и наконец направляется в собирающий винт [5]. При этом тонер, оставшийся на собирающей лопасти, соскребается скребком [6].

Для повторного использования тонера, соскребленного очищающим лезвием, предоставляется механизм сбора тонера.

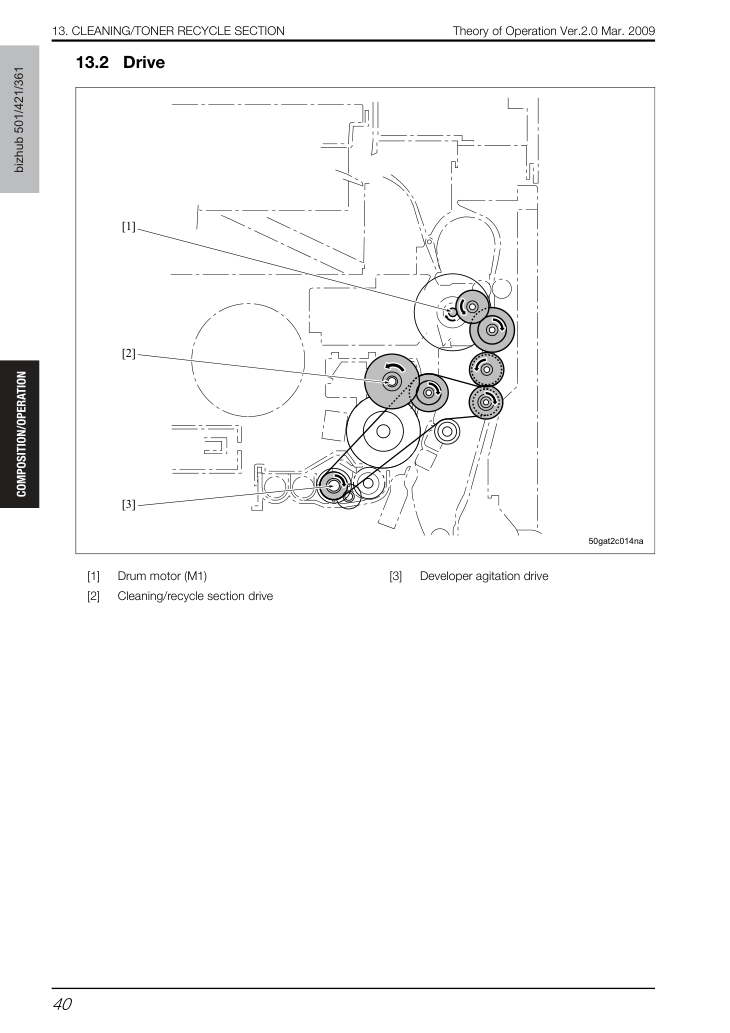

Лопасть сборки тонера, используемая для сбора тонера, приводится в действие главным двигателем (M1) и операция сбора тонера синхронизируется с включением/выключением M1.

Собранный тонер транспортируется в бункер в секции подачи тонера винтом сборки секции очистки.

Винт сборки приводится в действие главным двигателем (M1) и операция транспортировки тонера синхронизируется с включением/выключением M1.

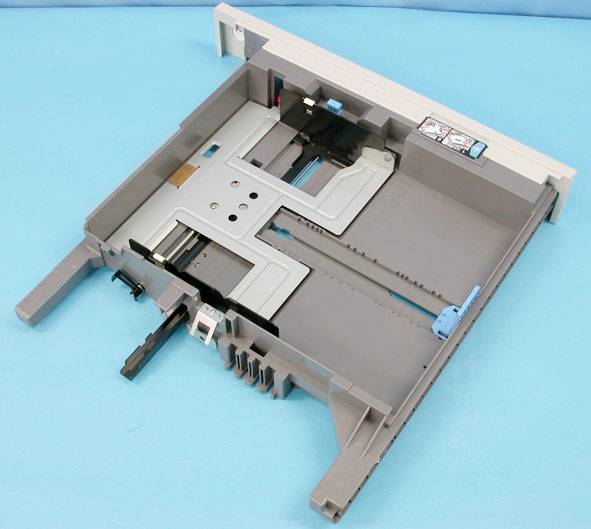

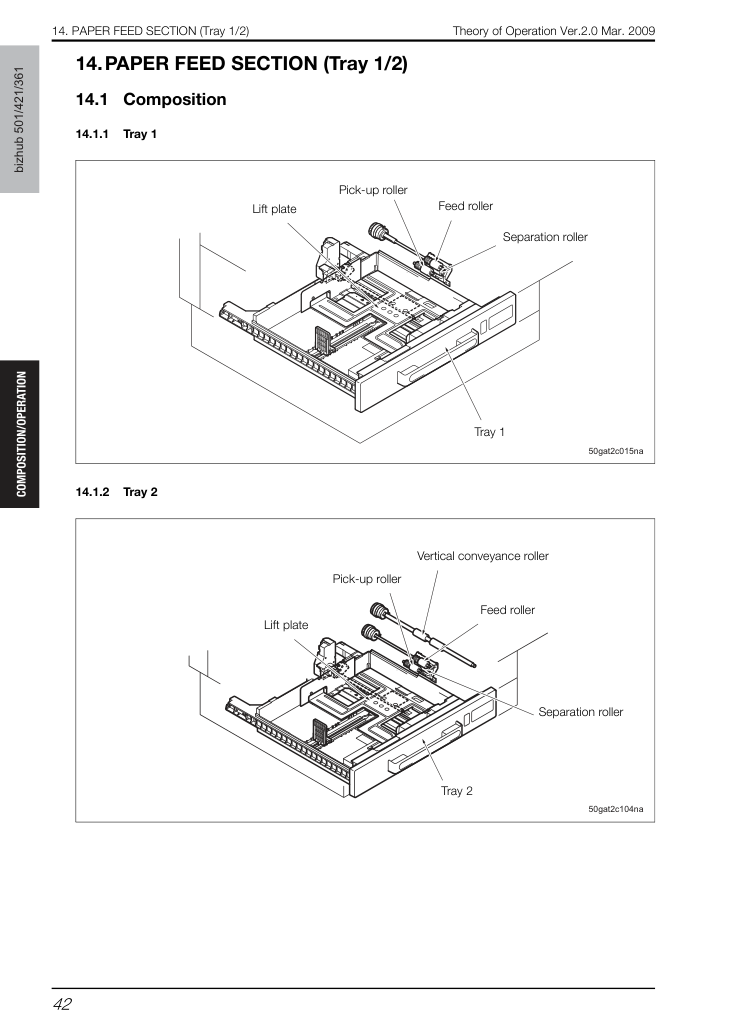

14. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток 1/2)

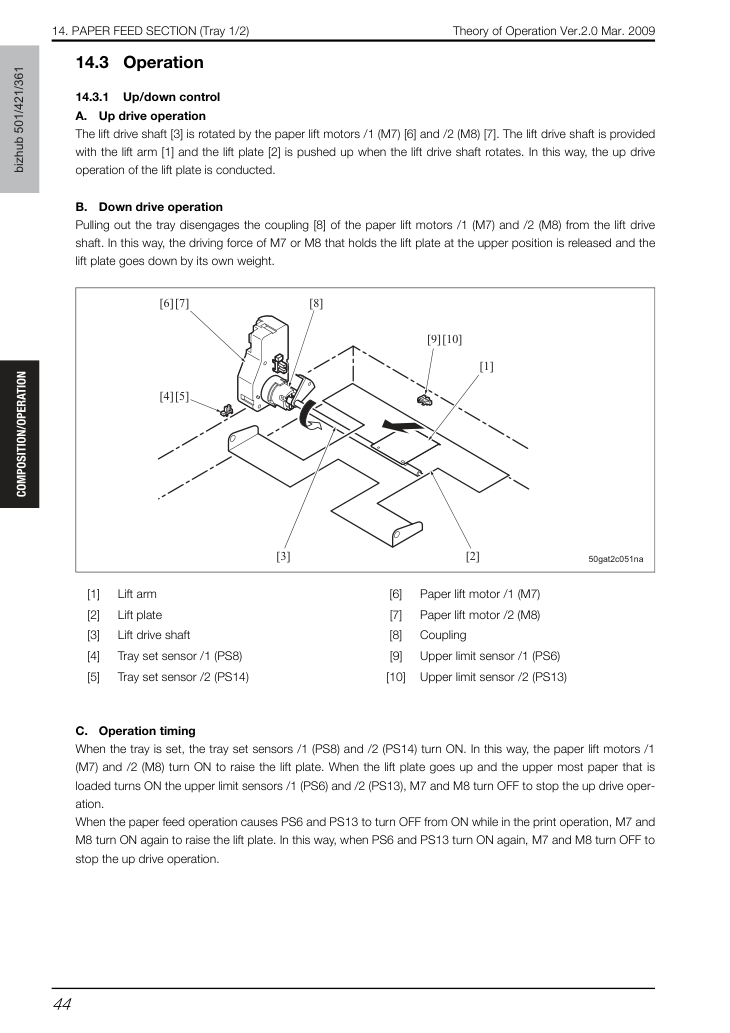

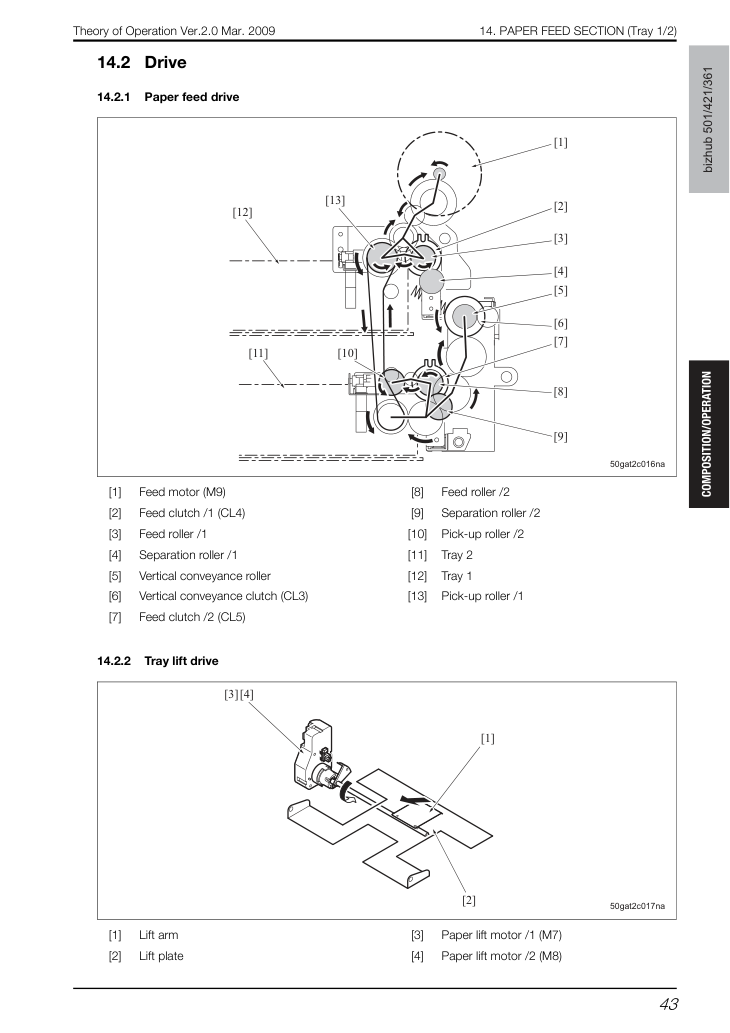

Вал привода поднятия [3] вращается двигателями подъема бумаги /1 (M7) [6] и /2 (M8) [7]. Вал привода поднятия снабжен рычагом поднятия [1], а пластина поднятия [2] поднимается при вращении вала привода поднятия. Таким образом выполняется операция поднятия пластины поднятия.

Извлечение лотка отсоединяет муфту [8] двигателей подъема бумаги /1 (M7) и /2 (M8) от вала привода поднятия. Таким образом, усилие привода M7 или M8, которое удерживает пластину поднятия в верхнем положении, освобождается, и пластина поднятия опускается под собственным весом.

При установке лотка датчики установки лотка /1 (PS8) и /2 (PS14) включаются. Таким образом, двигатели подъема бумаги /1 (M7) и /2 (M8) включаются для поднятия пластины поднятия. Когда пластина поднятия поднимается и верхний лист загруженной бумаги включает датчики верхнего предела /1 (PS6) и /2 (PS13), M7 и M8 выключаются, прекращая операцию поднятия.

Когда операция подачи бумаги вызывает отключение PS6 и PS13 при печати, M7 и M8 снова включаются для поднятия пластины поднятия. Таким образом, когда PS6 и PS13 снова включаются, M7 и M8 выключаются, прекращая операцию поднятия.

14. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток 1/2)

Боковая пластина направляющей [12] снабжена актуатором обнаружения размера [7]. Этот актуатор, связанный с боковой пластиной направляющей, выступает с задней стороны лотка. Актуатор обнаружения размера снабжен двумя рядами пазов, которые обнаруживаются датчиками размера бумаги /Fr1 (PS11) [11] и /Rr1 (PS10) [10], либо датчиками размера бумаги /Fr2 (PS17) [3] и /Rr2 (PS16) [4], установленными отдельно на задней части корпуса. Пазы актуатора обнаружения размера различаются для каждого размера бумаги, и размер бумаги обнаруживается в направлении основного сканирования по комбинации включения/выключения PS10 и PS11, либо PS16 и PS17.

Задняя пластина направляющей [13] снабжена актуатором обнаружения размера [1], который вращается, связанный с задней пластиной направляющей. Актуатор обнаружения размера снабжен выступом [2]. Когда этот выступ находится с задней стороны лотка, он нажимает на рычаги обнаружения [9] и [6] плат размера бумаги /1 (PSB/1) [8] и /2 (PSB/2) [6], установленных на задней части корпуса. На каждой плате размера бумаги установлено 4 рычага обнаружения, они поочередно включают и выключают переключатели обнаружения размера бумаги /1 (SW101) – /4 (SW104), расположенные на каждой плате. С другой стороны, выступы актуатора обнаружения размера различаются по периметру и интервалам между каждым выступом, и соответственно один из четырех рычагов обнаружения должен быть нажат в зависимости от положения пластины направляющей. Таким образом, размер бумаги в направлении вспомогательного сканирования определяется комбинацией включения/выключения SW101 – SW104.

Обнаружение размера в направлении основного сканирования
Обнаружение размера в направлении вспомогательного сканирования

14. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток 1/2)

Ролик захвата [4] механически поднимается и опускается рычагом [6], расположенным на задней стороне узла подачи бумаги. При установке лотка рычаг нажимается лотком, опуская ролик захвата. Таким образом, ролик захвата соприкасается с бумагой и захватывает ее.

14. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток 1/2)

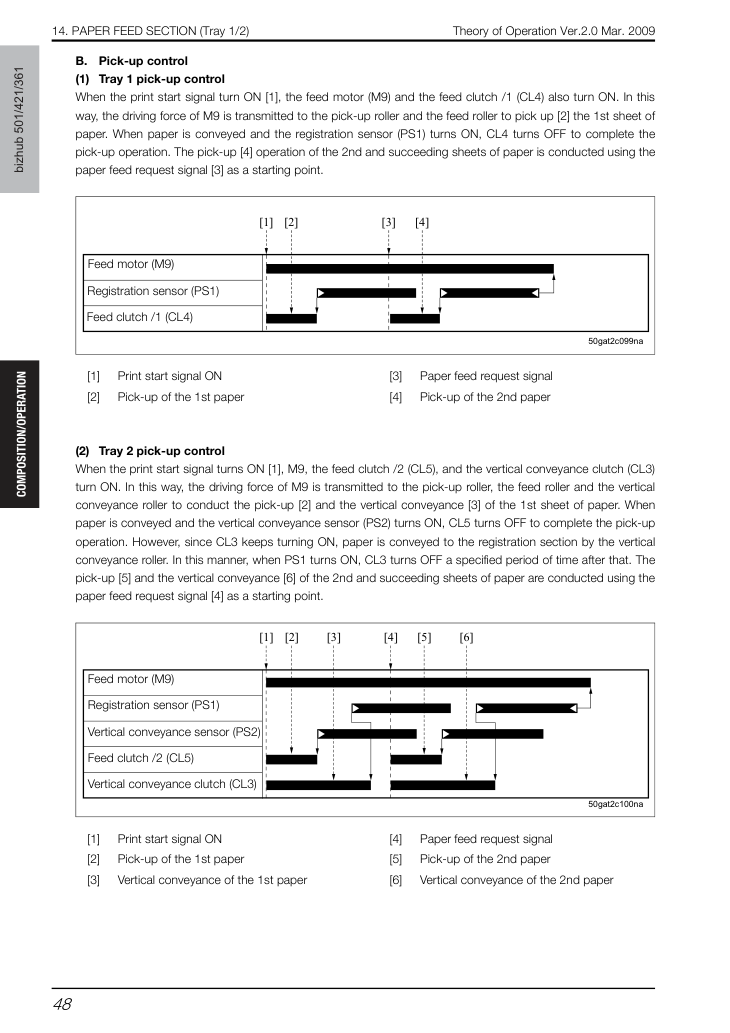

При включении сигнала начала печати [1] двигатель подачи (M9) и муфта подачи /1 (CL4) также включаются. Таким образом, усилие привода M9 передается на ролик захвата и ролик подачи для захвата [2] первого листа бумаги. Когда бумага транспортируется и датчик регистрации (PS1) включается, CL4 выключается, завершая операцию захвата. Операция захвата [4] 2-го и последующих листов бумаги выполняется с использованием сигнала запроса подачи бумаги [3] в качестве отправной точки.

При включении сигнала начала печати [1] включаются M9, муфта подачи /2 (CL5) и муфта вертикального транспортирования (CL3). Таким образом, усилие привода M9 передается на ролик захвата, ролик подачи и ролик вертикального транспортирования для выполнения захвата [2] и вертикального транспортирования [3] первого листа бумаги. Когда бумага транспортируется и датчик вертикального транспортирования (PS2) включается, CL5 выключается, завершая операцию захвата. Однако, поскольку CL3 продолжает быть включенным, бумага транспортируется в секцию регистрации роликом вертикального транспортирования. Таким образом, когда PS1 включается, CL3 выключается через определенное время после этого. Операция захвата [5] и вертикального транспортирования [6] 2-го и последующих листов бумаги выполняется с использованием сигнала запроса подачи бумаги [4] в качестве отправной точки.

Управление захватом лотка 1
Управление захватом лотка 2

14. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток 1/2)

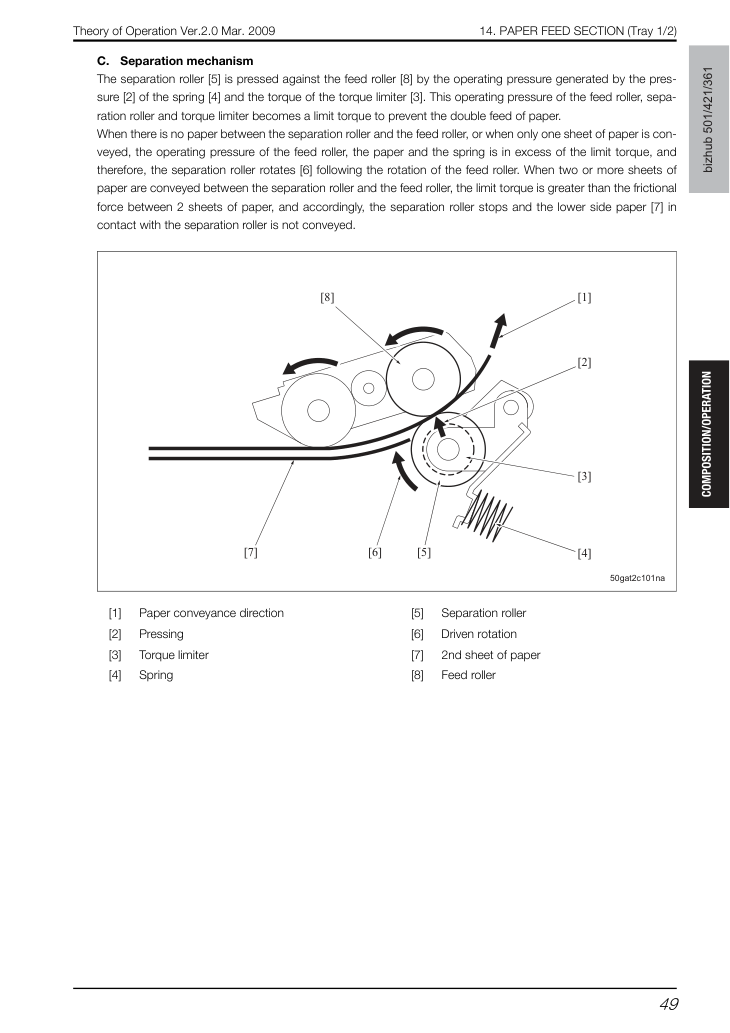

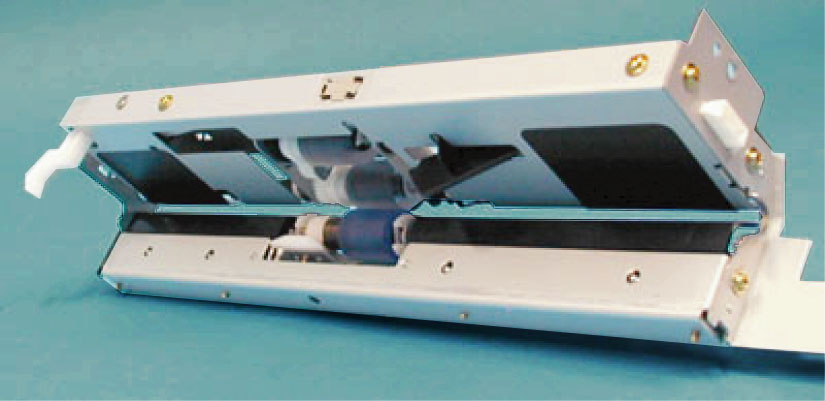

Ролик разделения [5] прижимается к ролику подачи [8] рабочим давлением, создаваемым прижимом [2] пружины [4] и крутящим моментом ограничителя крутящего момента [3]. Это рабочее давление ролика подачи, ролика разделения и ограничителя крутящего момента становится предельным крутящим моментом для предотвращения двойной подачи бумаги.

Когда между роликом разделения и роликом подачи нет бумаги или когда транспортируется только один лист бумаги, рабочее давление ролика подачи, бумаги и пружины превышает предельный крутящий момент, и поэтому ролик разделения вращается [6], следуя вращению ролика подачи. Когда между роликом разделения и роликом подачи транспортируются два или более листов бумаги, предельный крутящий момент больше, чем сила трения между двумя листами бумаги, и соответственно ролик разделения останавливается, и нижняя бумага [7], контактирующая с роликом разделения, не транспортируется.

14. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток 1/2)

Отсутствие бумаги в лотке обнаруживается датчиками отсутствия бумаги /1 (PS5) [3] и /2 (PS12) [4]. И чтобы своевременно запросить подачу бумаги до полного исчерпания бумаги в лотке, установлены датчики почти пустого лотка /1 (PS9) [7] и /2 (PS15) [8]. Вал привода поднятия [2], который поднимает пластину поднятия [5], снабжен актуатором [1], и PS9 и PS15 включаются и выключаются этим актуатором. Когда в лотке загружено достаточное количество бумаги, актуатор включает PS9 и PS15. Однако, когда количество бумаги уменьшается и пластина поднятия поднимается, актуатор выключает PS9 и PS15. Таким образом, обнаруживается, что бумага, загруженная в лотке, подходит к концу.

14. СЕКЦИЯ ПОДАЧИ БУМАГИ (Лоток 1/2)

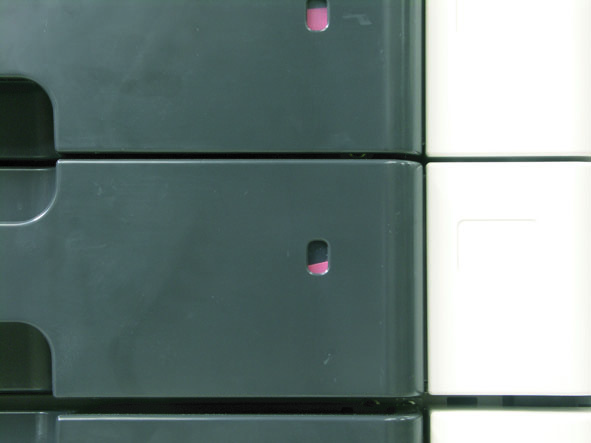

Передняя крышка [4] лотка снабжена окном отображения оставшейся бумаги [3], и оставшуюся в лотке бумагу можно проверить через это окно. Внутри окна отображения оставшейся бумаги установлен рычаг отображения [2], который связан с верхним/нижним положением пластины поднятия [1]. Рычаг отображения окрашен в красный цвет, и чем больше красная часть видна через окно отображения оставшейся бумаги, тем меньше бумаги остается в лотке.

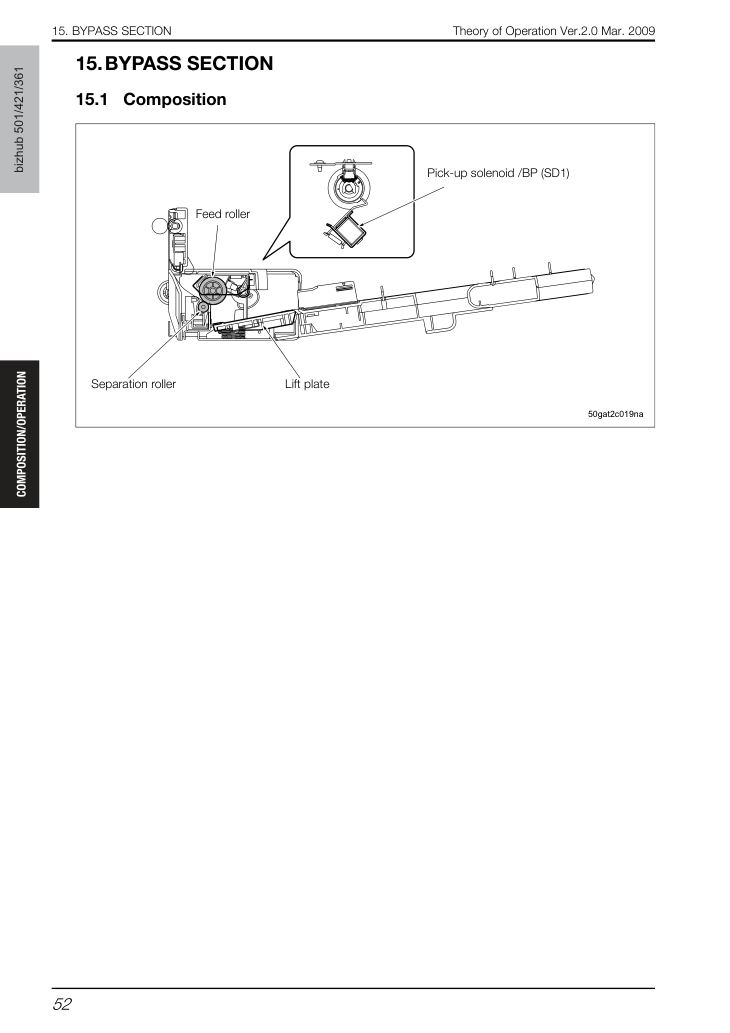

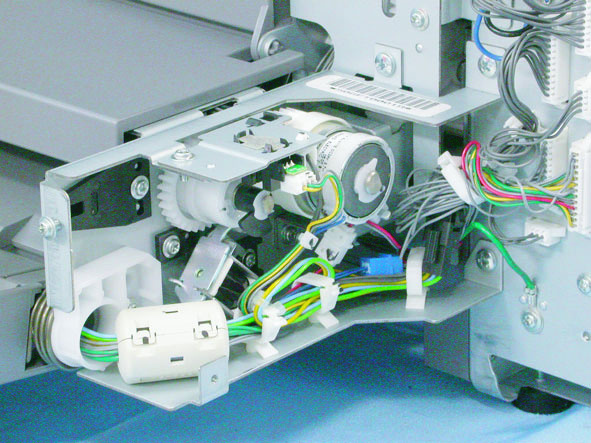

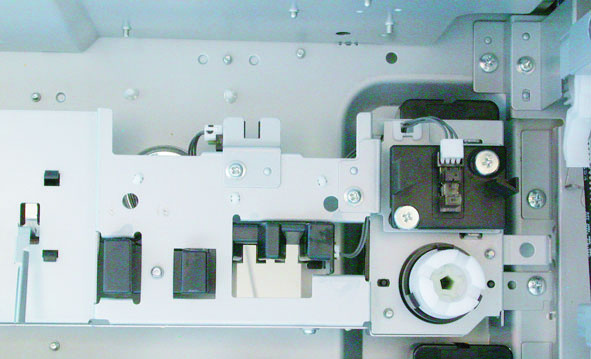

15. СЕКЦИЯ БАЙПАСА

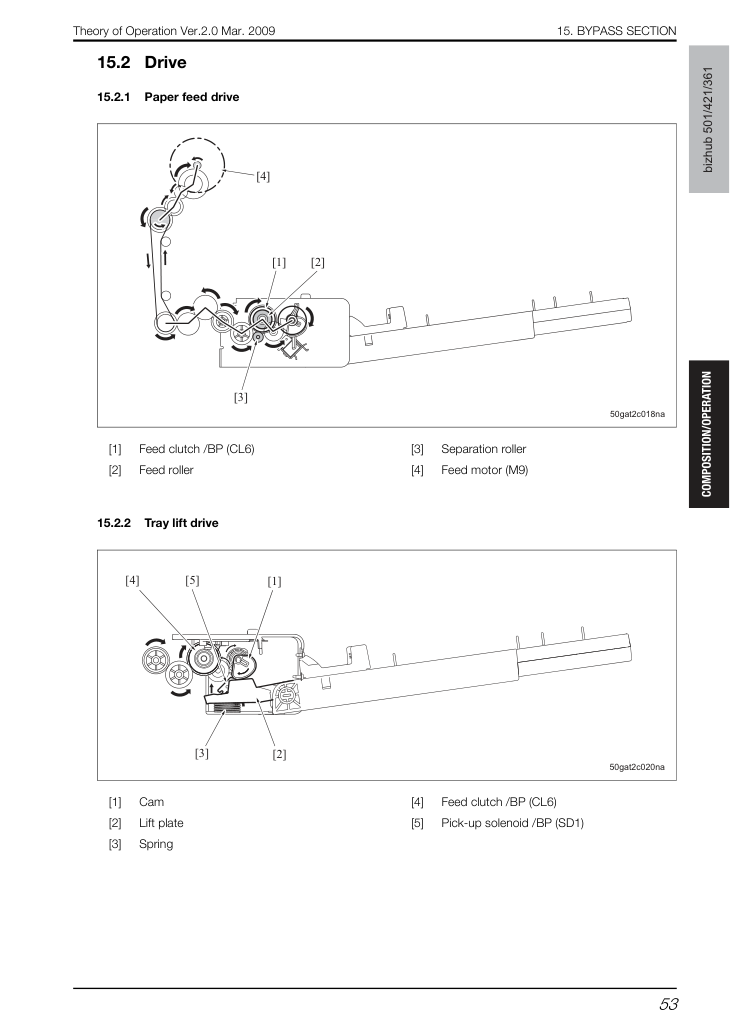

Пластина поднятия [4] имеет конструкцию, в которой она поднимается пружиной [5], расположенной в нижней части.

Однако в режиме ожидания она удерживается в опущенном положении кулачком [3], расположенным на валу привода поднятия [6]. И включение/выключение шестерни [7] вала привода поднятия управляется стопором [1], который приводится в действие соленоидом захвата байпаса /BP (SD1) [2]. Когда двигатель подачи (M9) включается сигналом начала печати, SD1 включается через определенное время после этого. Таким образом, стопор отпускается, и усилие привода M9 передается на вал привода поднятия. Когда кулачок, удерживающий пластину поднятия, освобождается вращением вала привода поднятия, пластина поднятия поднимается силой пружины. Когда датчик поднятия (PS23) [8] включается вращением вала привода поднятия, SD1 выключается, прекращая операцию поднятия пластины поднятия. Эта операция поднятия вызывает соприкосновение загруженной в лотке бумаги с роликом подачи, позволяя подавать бумагу.

Когда датчик вертикального транспортирования (PS2) обнаруживает передний край бумаги и включается, соленоид захвата байпаса /BP (SD1) включается через определенное время после этого и выключается через определенное время после отключения датчика поднятия (PS23). Таким образом, кулачок вала привода поднятия нажимает на лоток поднятия, переводя его в режим ожидания.

15. СЕКЦИЯ БАЙПАСА

Обнаружение размера в направлении основного сканирования По положению пластины направляющей, связанной с переменным резистором размера бумаги байпаса /BP (VR1), размер бумаги обнаруживается в направлении основного сканирования.

Обнаружение размера в направлении вспомогательного сканирования Размер бумаги обнаруживается по комбинации включения/выключения датчиков размера бумаги /BP1 (PS19), /BP2 (PS20), /BP3 (PS21) и /BP4 (PS22).

15. СЕКЦИЯ БАЙПАСА

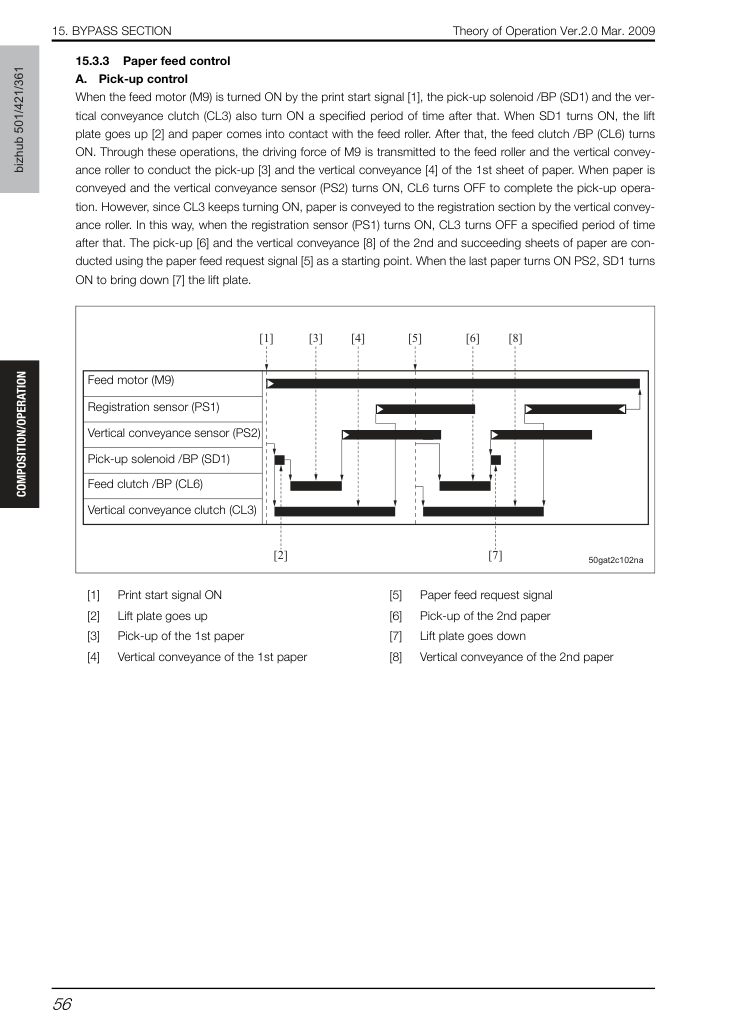

Когда двигатель подачи (M9) включается сигналом начала печати [1], соленоид захвата байпаса /BP (SD1) и муфта вертикального транспортирования (CL3) также включаются через определенное время после этого. Когда SD1 включается, пластина поднятия поднимается [2] и бумага приходит в контакт с роликом подачи. После этого включается муфта подачи байпаса /BP (CL6). Благодаря этим операциям усилие привода M9 передается на ролик подачи и ролик вертикального транспортирования для выполнения захвата [3] и вертикального транспортирования [4] первого листа бумаги. Когда бумага транспортируется и датчик вертикального транспортирования (PS2) включается, CL6 выключается, завершая операцию захвата. Однако, поскольку CL3 продолжает быть включенным, бумага транспортируется в секцию регистрации роликом вертикального транспортирования. Таким образом, когда датчик регистрации (PS1) включается, CL3 выключается через определенное время после этого. Операция захвата [6] и вертикального транспортирования [8] 2-го и последующих листов бумаги выполняется с использованием сигнала запроса подачи бумаги [5] в качестве отправной точки. Когда последняя бумага включает PS2, SD1 включается для опускания [7] пластины поднятия.

15. СЕКЦИЯ БАЙПАСА

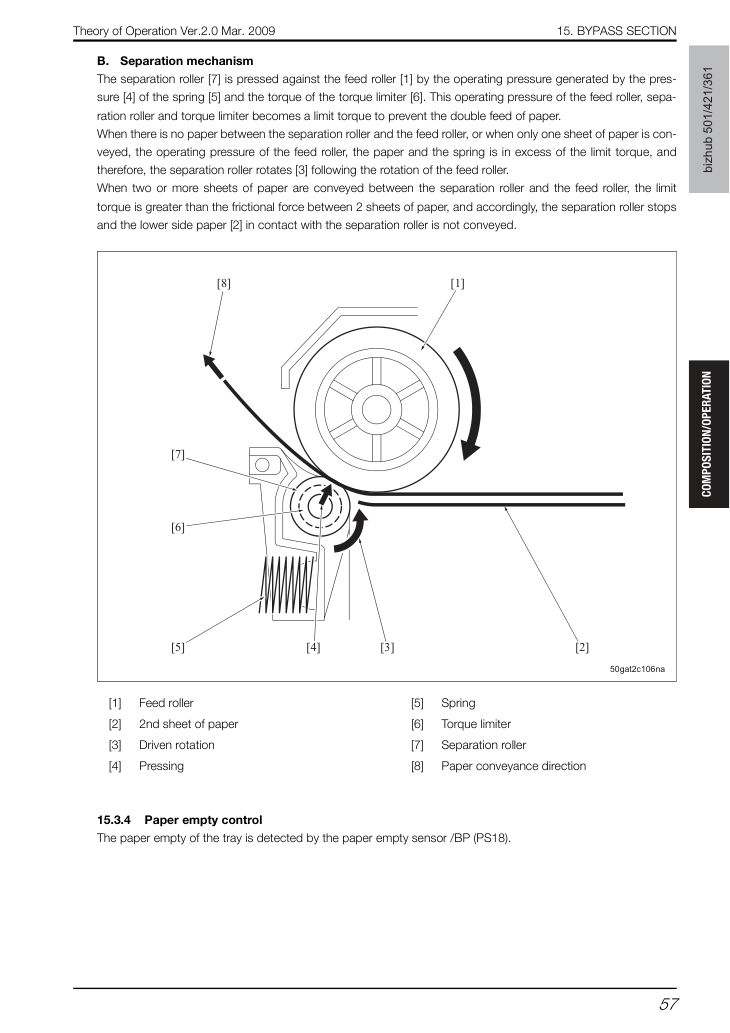

Ролик разделения [7] прижимается к ролику подачи [1] рабочим давлением, создаваемым прижимом [4] пружины [5] и крутящим моментом ограничителя крутящего момента [6]. Это рабочее давление ролика подачи, ролика разделения и ограничителя крутящего момента становится предельным крутящим моментом для предотвращения двойной подачи бумаги.

Когда между роликом разделения и роликом подачи транспортируются два или более листов бумаги, предельный крутящий момент больше, чем сила трения между двумя листами бумаги, и соответственно ролик разделения останавливается, и нижняя бумага [2], контактирующая с роликом разделения, не транспортируется.

Отсутствие бумаги в лотке обнаруживается датчиком отсутствия бумаги байпаса /BP (PS18).

16. СЕКЦИЯ РЕГИСТРАЦИИ

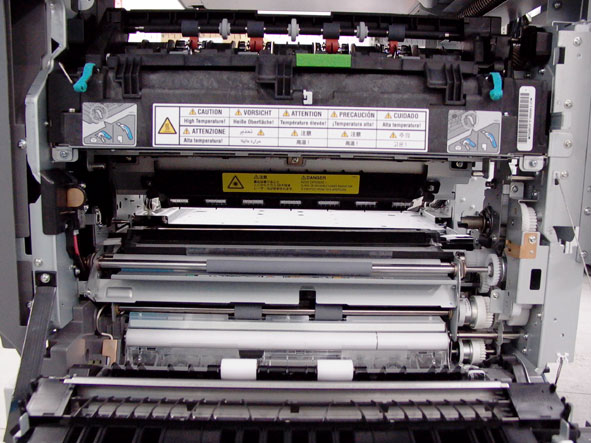

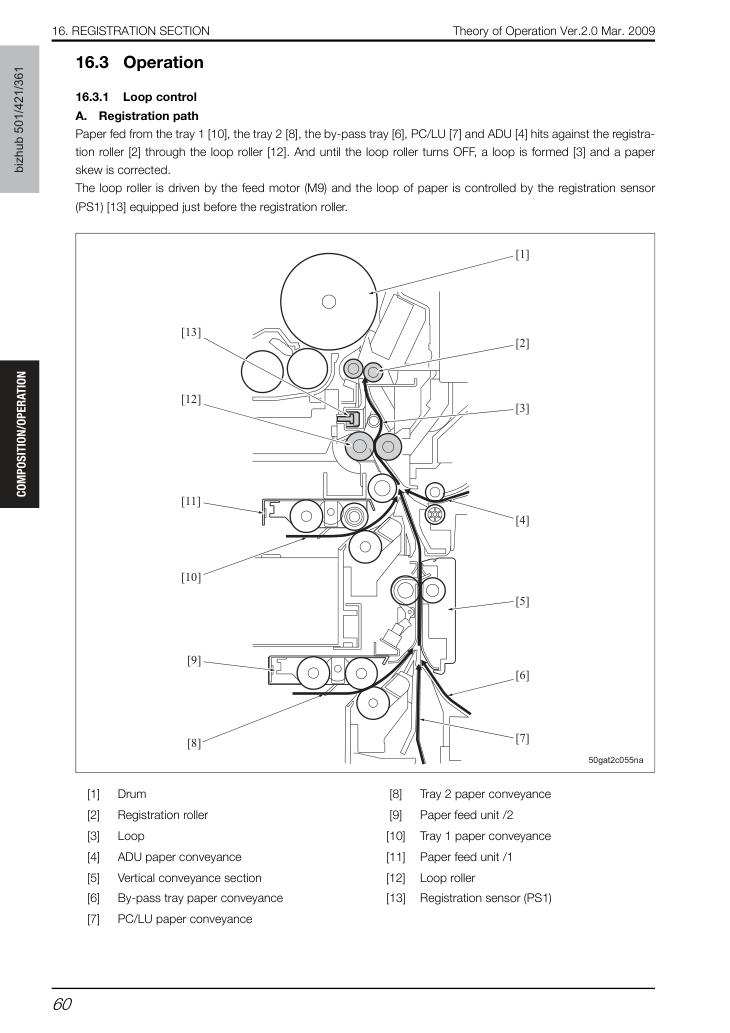

Бумага, поступающая из лотка 1 [10], лотка 2 [8], лотка байпаса [6], PC/LU [7] и ADU [4], ударяется о ролик регистрации [2] через ролик петли [12]. И до отключения ролика петли формируется петля [3] и исправляется перекос бумаги.

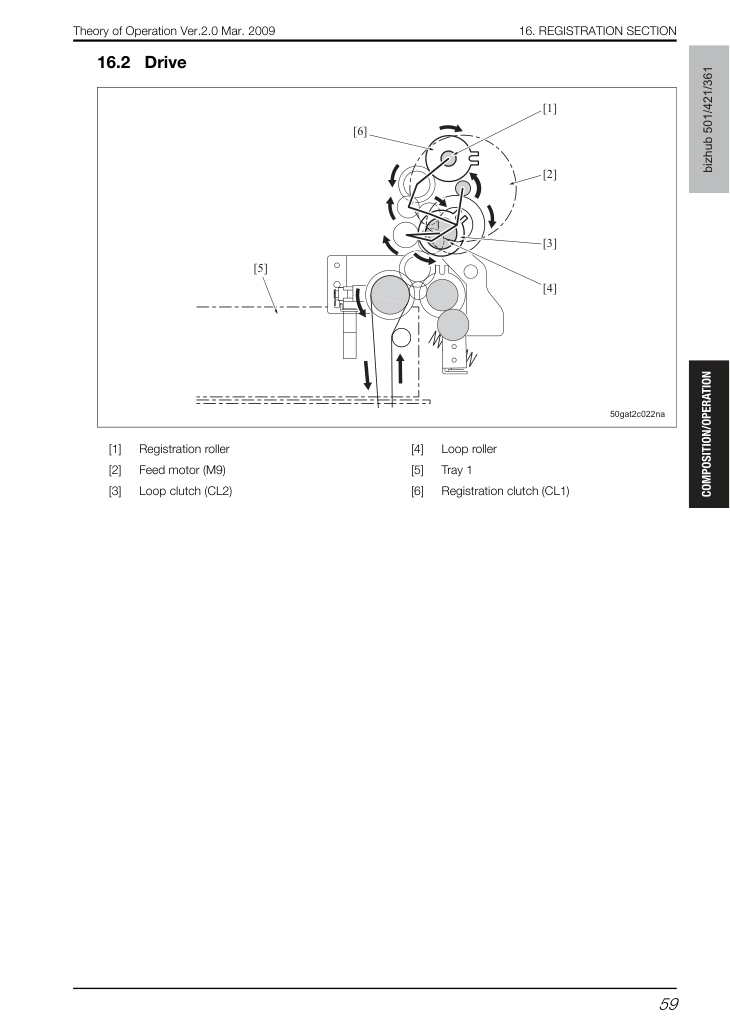

Ролик петли приводится в действие двигателем подачи (M9), и петля бумаги контролируется датчиком регистрации (PS1) [13], установленным непосредственно перед роликом регистрации.

16. СЕКЦИЯ РЕГИСТРАЦИИ

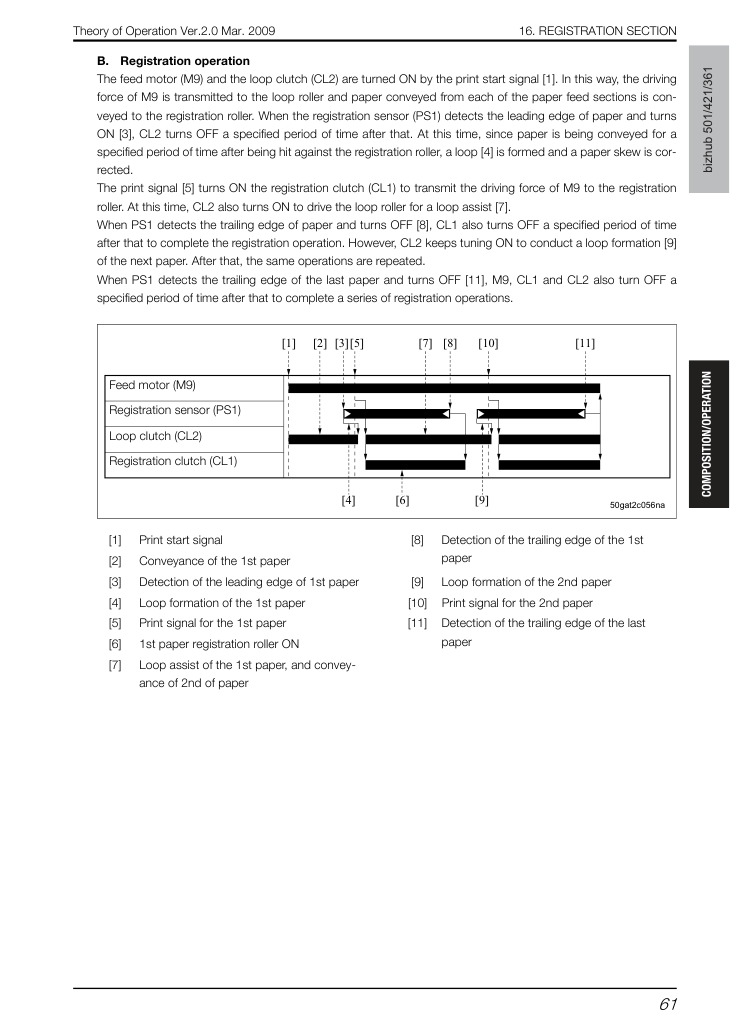

Двигатель подачи (M9) и муфта петли (CL2) включаются сигналом начала печати [1]. Таким образом, усилие привода M9 передается на ролик петли, и бумага, поступающая из каждой секции подачи бумаги, транспортируется к ролику регистрации. Когда датчик регистрации (PS1) обнаруживает передний край бумаги и включается [3], CL2 выключается через определенное время после этого. В этот момент, поскольку бумага транспортируется в течение определенного времени после удара об ролик регистрации, формируется петля [4] и исправляется перекос бумаги.

Сигнал печати [5] включает муфту регистрации (CL1) для передачи усилия привода M9 на ролик регистрации. В этот момент CL2 также включается для вращения ролика петли с целью вспомогательного формирования петли [7].

Когда PS1 обнаруживает задний край бумаги и выключается [8], CL1 также выключается через определенное время после этого, завершая операцию регистрации. Однако CL2 продолжает быть включенным для формирования петли [9] следующей бумаги. После этого одни и те же операции повторяются.

Когда PS1 обнаруживает задний край последней бумаги и выключается [11], M9, CL1 и CL2 также выключаются через определенное время после этого, завершая серию операций регистрации.

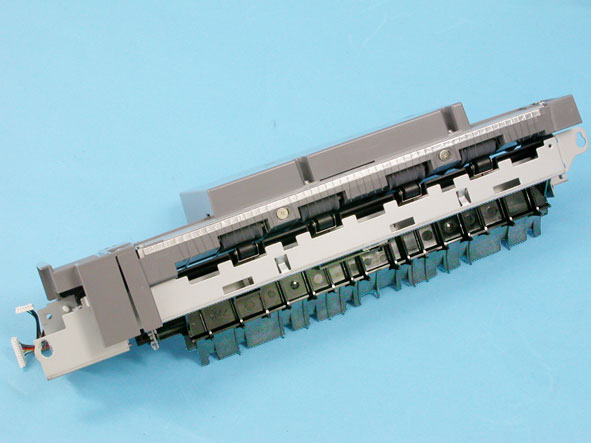

17. СЕКЦИЯ ADU

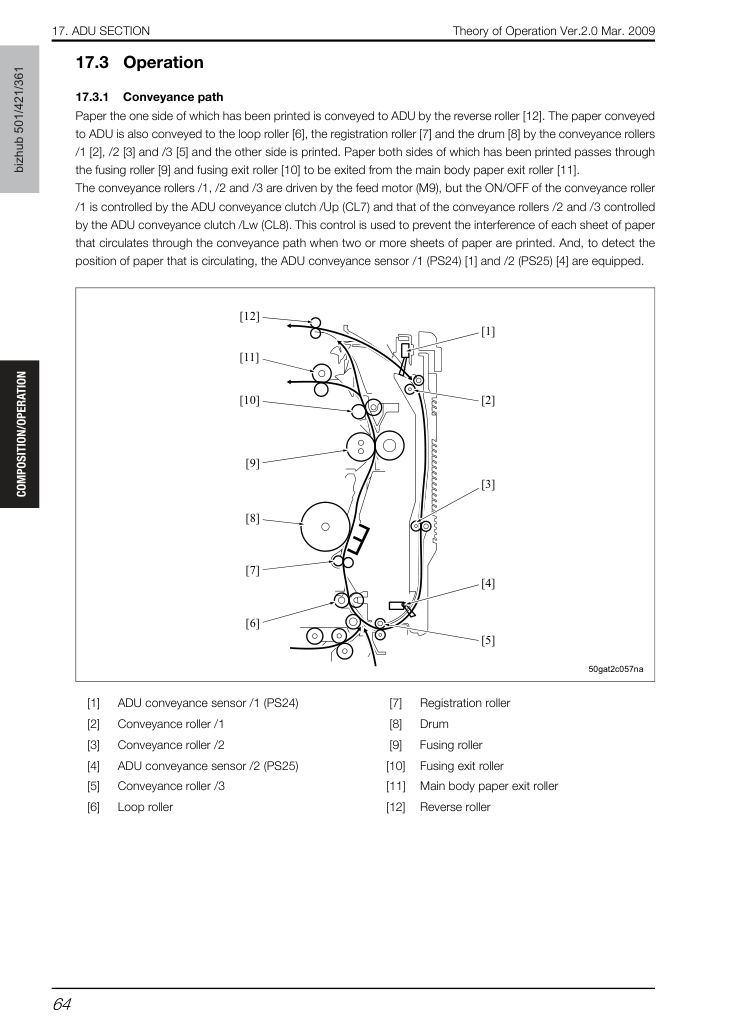

Бумага, на одной стороне которой уже отпечатано, поступает в АДУ посредством обратного ролика [12]. Бумага, поступившая в АДУ, также подается к ролику цикла [6], регистровому ролику [7] и барабану [8] посредством роликов подачи /1 [2], /2 [3] и /3 [5], и на другой стороне производится печать. Бумага, на обеих сторонах которой произведена печать, проходит через ролик термоузла [9] и ролик выхода термоузла [10] и выходит из главного ролика выхода бумаги корпуса [11].

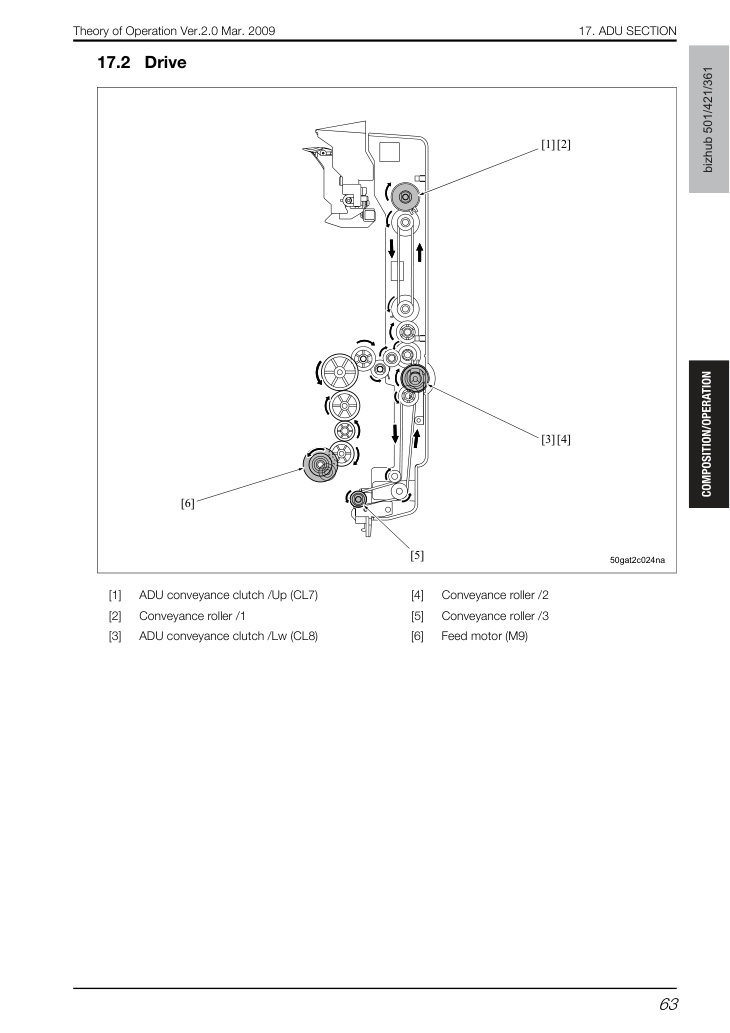

Ролики подачи /1, /2 и /3 приводятся в движение двигателем подачи (M9), но включение/выключение ролика подачи /1 управляется муфтой подачи АДУ /Up (CL7), а роликов подачи /2 и /3 управляется муфтой подачи АДУ /Lw (CL8). Это управление используется для предотвращения помех между отдельными листами бумаги, циркулирующими по пути подачи, когда печатаются два или более листов бумаги. Для определения положения циркулирующей бумаги установлены датчики подачи АДУ /1 (PS24) [1] и /2 (PS25) [4].

17. СЕКЦИЯ ADU

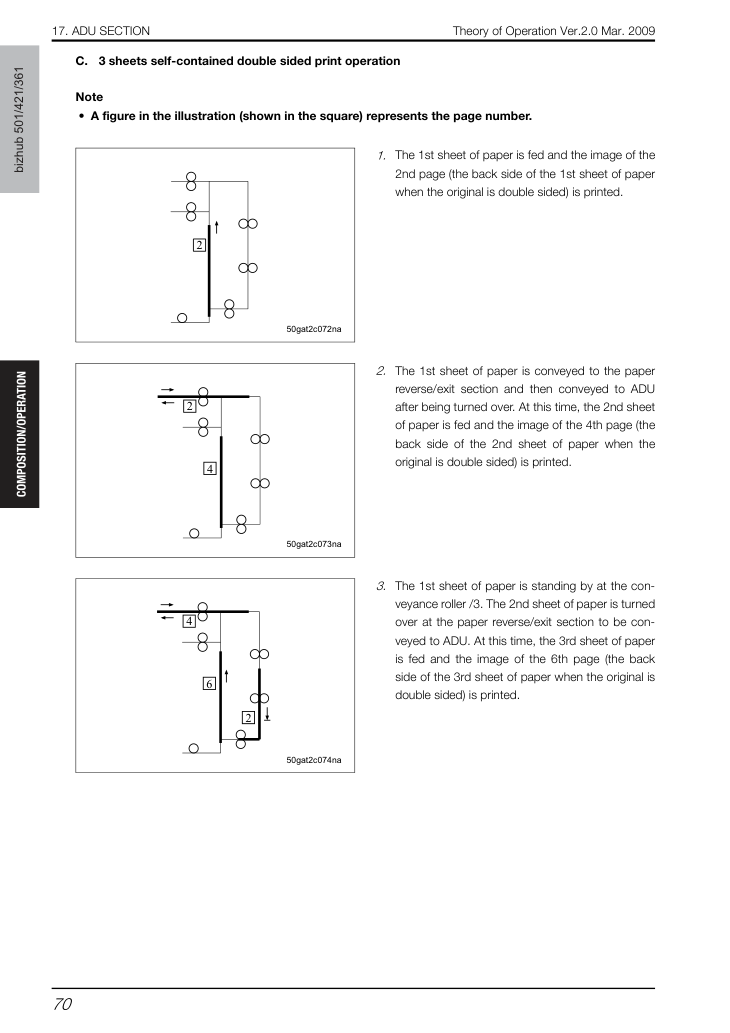

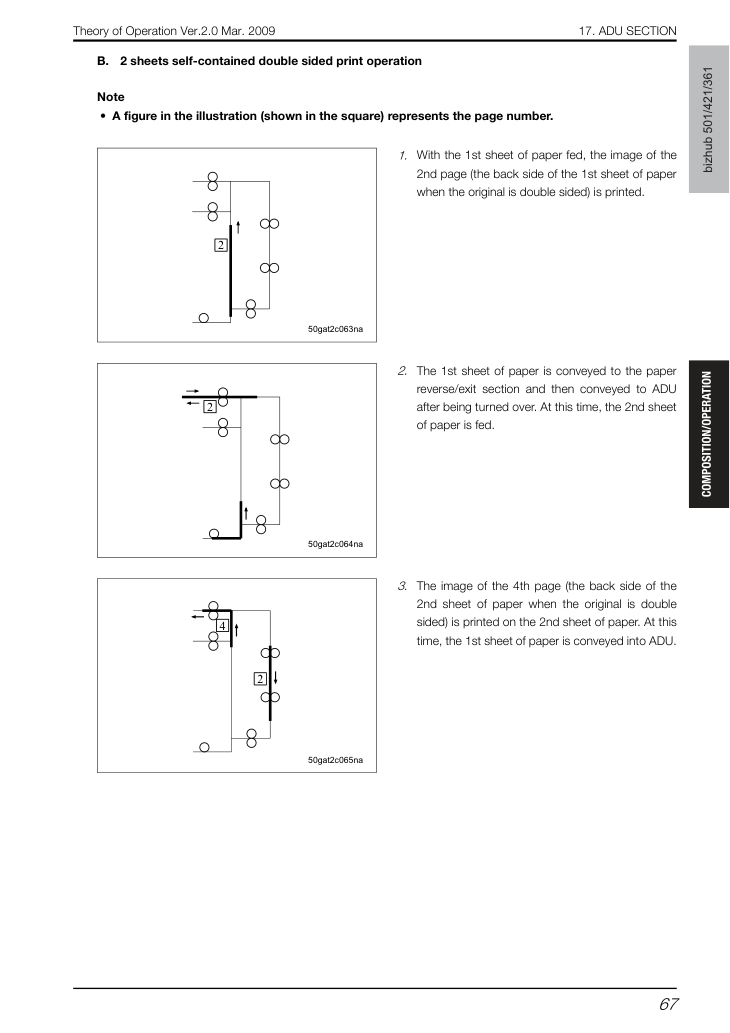

При печати двух или более листов бумаги в режиме двусторонней печати управление подачей в АДУ варьируется в зависимости от длины бумаги в направлении дополнительного сканирования. Предусмотрены следующие 3 метода управления подачей.

• Цифра в иллюстрации (показана в квадрате) представляет номер страницы.

1. При подаче 1-го листа бумаги печатается изображение

2-й страницы (обратной стороны 1-го листа бумаги при двусторонних оригиналах).

2. 1-й лист бумаги подается в секцию разворота/выхода

бумаги, а затем подается в АДУ после разворота.

17. СЕКЦИЯ ADU

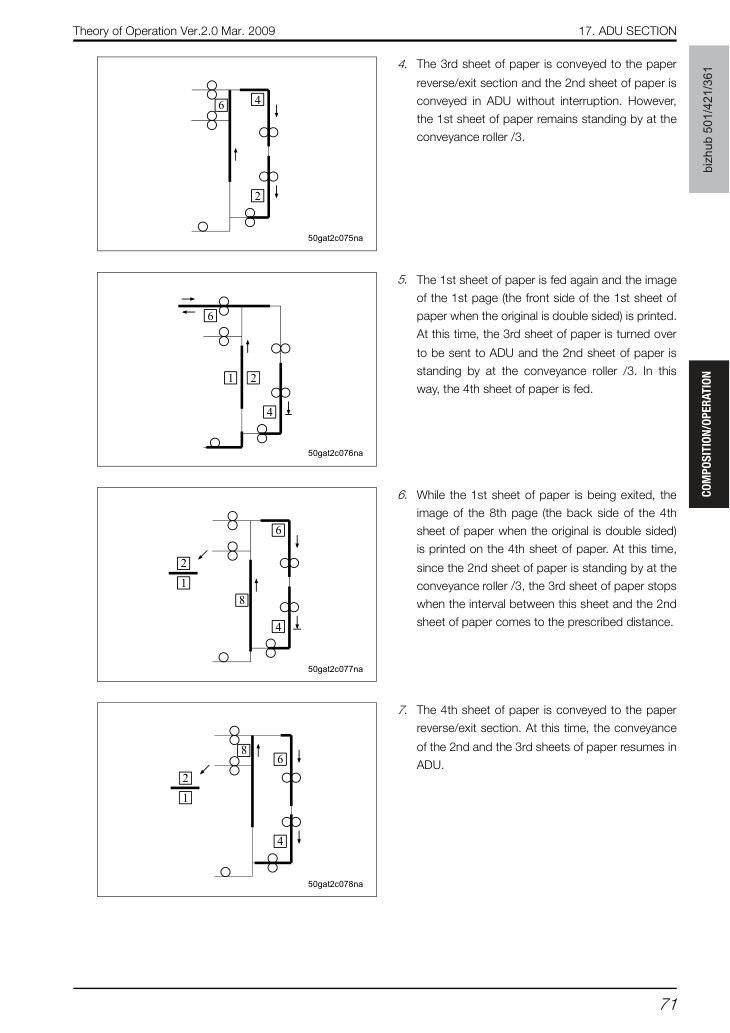

3. 1-й лист бумаги в АДУ подается без

4. 1-й лист бумаги подается повторно и печатается изображение

1-й страницы (лицевой стороны 1-го листа бумаги при двусторонних оригиналах).

5. При подаче 2-го листа бумаги при выходе 1-го листа

бумаги печатается изображение 4-й страницы (обратной стороны 2-го листа бумаги при двусторонних оригиналах).

6. После этого процедура этапов 2–5 повторяется.

17. СЕКЦИЯ ADU

• Цифра в иллюстрации (показана в квадрате) представляет номер страницы.

1. При подаче 1-го листа бумаги печатается изображение

2-й страницы (обратной стороны 1-го листа бумаги при двусторонних оригиналах).

2. 1-й лист бумаги подается в секцию разворота/выхода

бумаги, а затем подается в АДУ после разворота. В это время подается 2-й лист бумаги.

3. На 2-м листе бумаги печатается изображение 4-й страницы

(обратной стороны 2-го листа бумаги при двусторонних оригиналах). В это время 1-й лист бумаги подается в АДУ.

17. СЕКЦИЯ ADU

4. 1-й лист бумаги подается повторно и печатается изображение

1-й страницы (лицевой стороны 1-го листа бумаги при двусторонних оригиналах).

В это время подается 3-й лист бумаги, и 2-й лист бумаги разворачивается в секции разворота/выхода бумаги для подачи в АДУ.

5. При выходе 1-го листа бумаги на 3-м листе бумаги

печатается изображение 6-й страницы (обратной стороны 3-го листа бумаги при двусторонних оригиналах). В это время 2-й лист бумаги ожидает перед роликом подачи /3.

6. 3-й лист бумаги подается в АДУ после разворота

в секции разворота/выхода бумаги. В это время 2-й лист бумаги, который был в режиме ожидания, подается повторно.

7. На 2-м листе бумаги печатается изображение 3-й страницы

(лицевой стороны 2-го листа бумаги при двусторонних оригиналах). В это время 3-й лист бумаги был подан в АДУ, и одновременно подается 4-й лист бумаги.

17. СЕКЦИЯ ADU

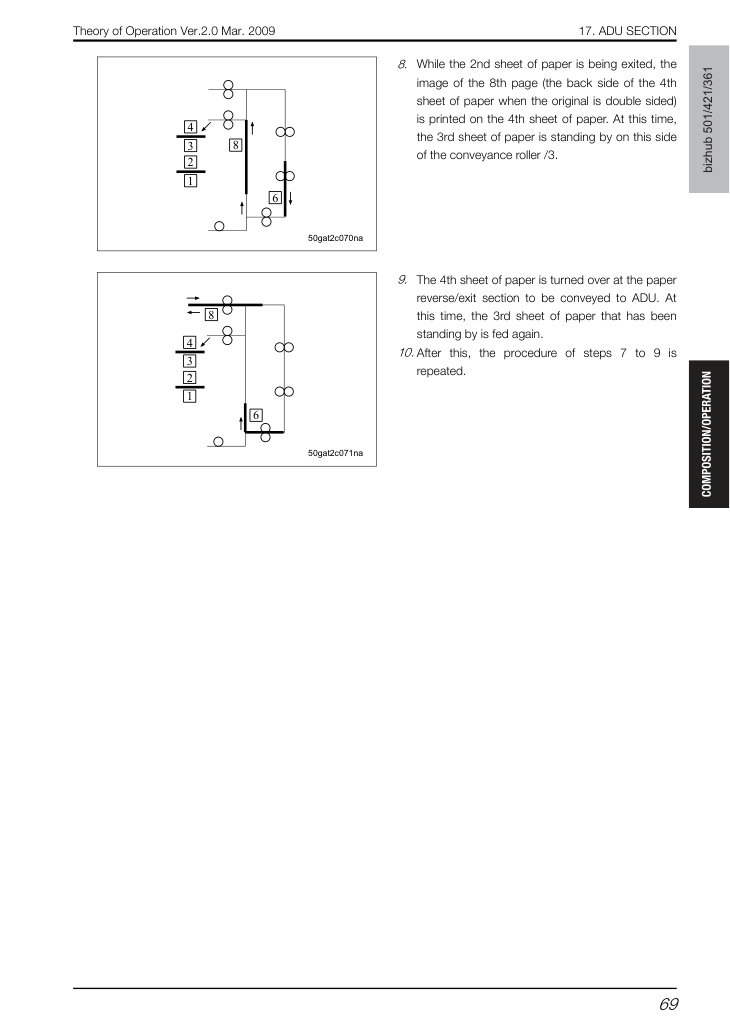

8. При выходе 2-го листа бумаги на 4-м листе бумаги

печатается изображение 8-й страницы (обратной стороны 4-го листа бумаги при двусторонних оригиналах). В это время 3-й лист бумаги ожидает перед роликом подачи /3.

9. 4-й лист бумаги разворачивается в секции разворота/выхода

бумаги для подачи в АДУ. В это время 3-й лист бумаги, который был в режиме ожидания, подается повторно.

10. После этого процедура этапов 7–9 повторяется.

17. СЕКЦИЯ ADU

• Цифра в иллюстрации (показана в квадрате) представляет номер страницы.

1. Подается 1-й лист бумаги и печатается изображение

2-й страницы (обратной стороны 1-го листа бумаги при двусторонних оригиналах).

2. 1-й лист бумаги подается в секцию разворота/выхода

бумаги, а затем подается в АДУ после разворота. В это время подается 2-й лист бумаги и печатается изображение 4-й страницы (обратной стороны 2-го листа бумаги при двусторонних оригиналах).

3. 1-й лист бумаги ожидает у ролика подачи /3.

2-й лист бумаги разворачивается в секции разворота/выхода бумаги для подачи в АДУ. В это время подается 3-й лист бумаги и печатается изображение 6-й страницы (обратной стороны 3-го листа бумаги при двусторонних оригиналах).

17. СЕКЦИЯ ADU

4. 3-й лист бумаги подается в секцию разворота/выхода

бумаги, и 2-й лист бумаги подается в АДУ без прерывания. Однако 1-й лист бумаги остается в режиме ожидания у ролика подачи /3.

5. 1-й лист бумаги подается повторно и печатается изображение

1-й страницы (лицевой стороны 1-го листа бумаги при двусторонних оригиналах).

В это время 3-й лист бумаги разворачивается для подачи в АДУ, и 2-й лист бумаги ожидает у ролика подачи /3. Таким образом, подается 4-й лист бумаги.

6. При выходе 1-го листа бумаги на 4-м листе бумаги

печатается изображение 8-й страницы (обратной стороны 4-го листа бумаги при двусторонних оригиналах). В это время, так как 2-й лист бумаги ожидает у ролика подачи /3, 3-й лист бумаги останавливается, когда расстояние между ним и 2-м листом бумаги достигает установленного значения.

7. 4-й лист бумаги подается в секцию разворота/выхода

раздел возврата/выхода. В этот момент подача 2-го и 3-го листов бумаги возобновляется в ADU.

17. СЕКЦИЯ ADU

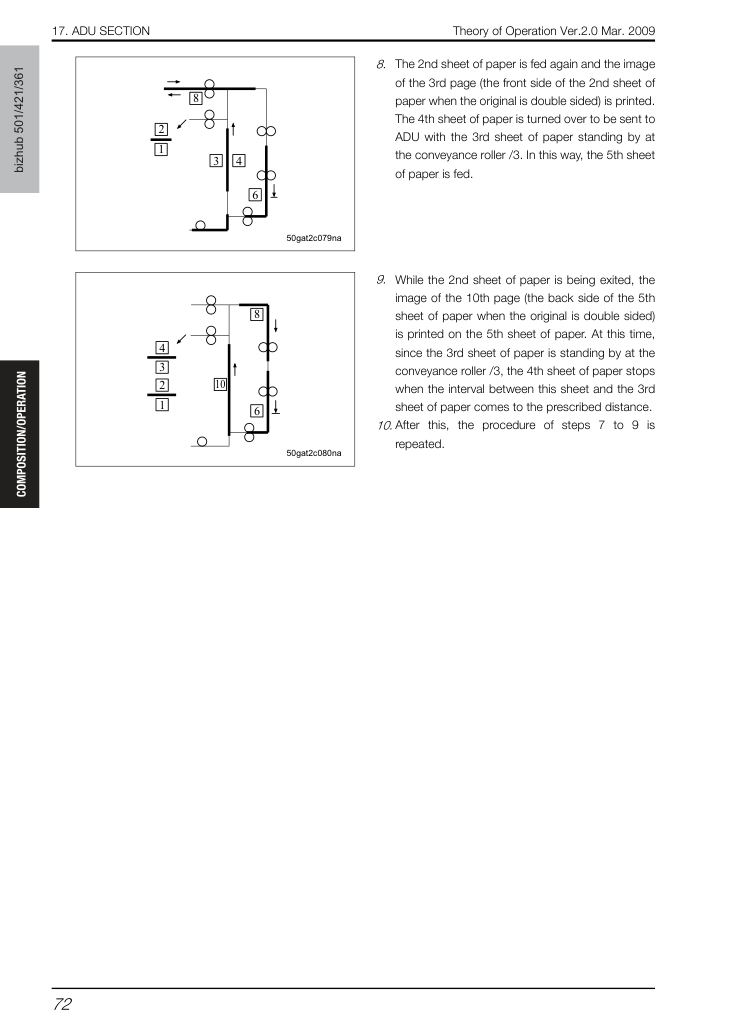

8. 2-й лист бумаги подается повторно и изображение

3-й страницы (лицевая сторона 2-го листа бумаги при двусторонном оригинале) печатается.

4-й лист бумаги переворачивается для отправки в ADU с 3-м листом бумаги, ожидающим у ролика подачи /3. Таким образом подается 5-й лист бумаги.

9. Во время выхода 2-го листа бумаги изображение

10-й страницы (обратная сторона 5-го листа бумаги при двусторонном оригинале) печатается на 5-м листе бумаги. В этот момент, так как 3-й лист бумаги ожидает у ролика подачи /3, 4-й лист бумаги останавливается, когда расстояние между этим листом и 3-м листом достигает установленного значения.

10. После этого процедура этапов 7–9 повторяется.

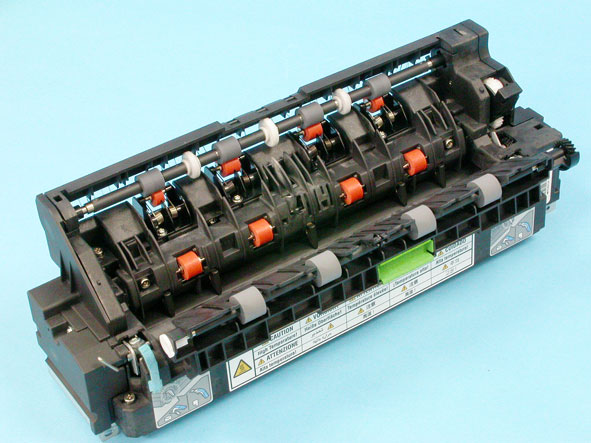

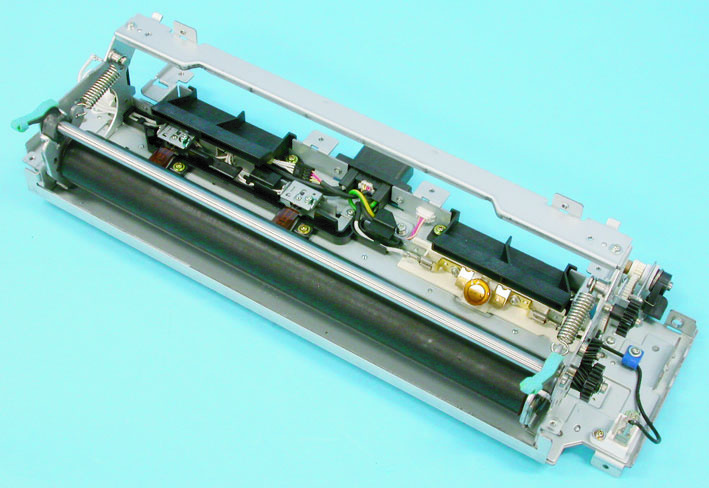

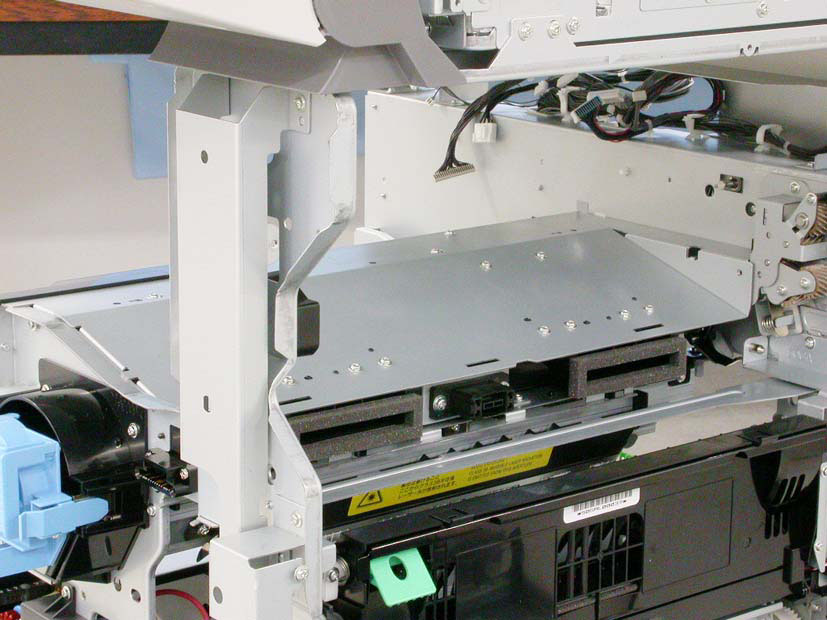

18. ТЕРМОУЗЕЛ (Fuser)

Скорость процесса переключается между высокой и низкой скоростью в соответствии с типом бумаги, выбранным в параметрах бумаги меню настройки. Однако низкая скорость применяется в режиме толстой бумаги, конверта, OHP и самоклеющейся бумаги.

Во время разогрева проводится предварительное вращение ролика термоузла и ролика прижима термоузла.

Время предварительного вращения варьируется в зависимости от обнаруженной температуры датчика температуры барабана и термисторов /1 (TH1) и /2 (TH2). Начальная температура предварительного вращения различается для bizhub 501 и 421/361.

Управление вращением во время печати Главный двигатель термоузла (M11), приводящий в движение ролик термоузла и ролик прижима термоузла, включается сигналом начала печати. И он выключается через установленный промежуток времени после того, как датчик выхода термоузла (PS3) обнаружит задний край последней бумаги.

Во время печати с бумагой, остановленной в секции регистрации, ролик термоузла и ролик прижима термоузла работают вхолостую. Таким образом температура термоузла приближается к установленной температуре для каждого типа бумаги, выбранного в параметрах бумаги меню настройки.

Лента термоузла приводится в движение соленоидом ленты (SD4).

Количество включений контролируется SD4 в соответствии с счетчиком ленты неподвижной части, чтобы величина смещения ленты на одну печать оставалась постоянной.

18. ТЕРМОУЗЕЛ (Fuser)

Ролик термоузла нагревается лампами нагревателя термоузла /1 (L2) и /2 (L3). Ролик прижима термоузла нагревается путем теплопередачи от ролика термоузла.

Температура поверхности ролика термоузла обнаруживается термисторами /1 (TH1) [2] и /2 (TH2) [1]. TH1 и TH2 контролируют температуру поверхности ролика термоузла через установленные интервалы для управления включением/выключением L2 и L3 через цепь переменного привода в источнике постоянного питания (DCPS) таким образом, чтобы получить установленную температуру.

Разогрев проводится при включении главного выключателя питания (SW1), выключателя питания (SW2) и выключателя блокировки (MS), а также при возврате системы из режима низкого энергопотребления или режима сна.

Во время разогрева лампы нагревателя термоузла /1 (L2) и /2 (L3) включаются. И они выключаются при установленной температуре. Температура, при которой завершается разогрев, различается для bizhub 501 и 421/361.

Во время печати Установленная температура ролика термоузла варьируется в зависимости от типа бумаги и размера бумаги. Включение/выключение ламп нагревателя термоузла /1 (L2) и /2 (L3) контролируется таким образом, чтобы получить установленную температуру.

Когда выбрана обычная бумага или толстая бумага, чтобы предотвратить снижение установленной температуры из-за прохождения бумаги, установленная температура повышается до установленного значения в течение установленного времени с начала печати для каждой печати.

Когда ролик термоузла и ролик прижима термоузла останавливаются из-за завершения или прерывания печати, каждый ролик продолжает работать установленный промежуток времени после выключения L2 и L3, чтобы избежать перерегулирования.

Во время ожидания Во время ожидания температура ролика термоузла контролируется в 3 этапа в соответствии с прошедшим временем после завершения разогрева или печати, открыт или закрыт DF, и нажата ли каждая клавиша.

Во время ожидания включение/выключение ламп нагревателя термоузла /1 (L2) и /2 (L3) контролируется таким образом, чтобы ролик термоузла достиг установленной температуры.

Посредством этих операций управления избегается перерегулирование и обеспечивается надежное слипание сразу после выхода из условия ожидания.

18. ТЕРМОУЗЕЛ (Fuser)

Режим низкого энергопотребления и режим сна Когда клавиша не нажимается в течение установленного промежутка времени после завершения последней печати, система переходит в режим низкого энергопотребления или режим сна. Время начала работы можно установить отдельно для режима низкого энергопотребления и режима сна. Когда одинаковое время начала работы установлено для обоих режимов, режим сна имеет приоритет над режимом низкого энергопотребления.

Когда система переходит в режим низкого энергопотребления, включение/выключение ламп нагревателя термоузла /1 (L2) и /2 (L3) контролируется таким образом, чтобы ролик термоузла достиг установленной температуры. Контролируемая температура в этот момент становится ниже других контролируемых температур. А когда система переходит в режим сна, подача питания на L2 и L3 отключается, чтобы привести систему в условие ожидания.

При непрерывной печати листов бумаги размер которой невелик в направлении основного сканирования, температура повышается по обоим краям ролика термоузла и ролика прижима термоузла, где нет прохождения бумаги. Поэтому, чтобы предотвратить повышение температуры, края каждого ролика охлаждаются вентиляторами охлаждения термоузла /Fr (FM2) и /Rr (FM8). Эта операция управления также проводится, чтобы избежать перерегулирования термоузла при экстренной остановке основного корпуса из-за возникновения замятия.

Вентиляторы охлаждения термоузла /Fr (FM2) и /Rr (FM8) варьируются в зависимости от того, велик или мал размер бумаги в направлении основного сканирования. Их работа также варьируется при возникновении замятия.

Бумага малого размера — это бумага размер которой составляет 200 мм или менее в направлении основного сканирования.

Момент включения Когда датчик выхода термоузла (PS3) обнаруживает передний край выходящей бумаги и включается.

Когда главный двигатель термоузла (M11) выключается.

Бумага большого размера — это бумага размер которой составляет 201 мм или более в направлении основного сканирования.

Момент включения Когда обнаруженная температура термистора /2 (TH2) превышает установленную температуру.

Когда обнаруженная температура TH2 опускается ниже установленной температуры.

Момент включения Внутри основного корпуса обнаружено замятие.

Установленный промежуток времени после включения вентиляторов охлаждения термоузла /Fr (FM2) и /Rr (FM8).

• Когда выключатель питания (SW2) выключается из-за возникновения замятия, или когда выключатель блокировки (MS) выключается открытием ADU, подача питания на каждый вентилятор отключается и, даже если находится в установленном промежутке времени, вентилятор выключается. Однако когда SW2 и MS включаются в течение установленного промежутка времени, FM2 и FM8 включаются снова.

Малый размер
Большой размер
При возникновении замятия.

18. ТЕРМОУЗЕЛ (Fuser)

Воздух внутри машины всасывается охлаждающими вентиляторами передней части /Fr (FM2) [6] и задней части /Rr (FM8) [1] и подается против краев терморолика [3] через воздуховоды [2] и [5]. Таким образом охлаждаются края терморолика и снижается температура поверхности краев прижимного терморолика [4], находящегося в контакте.

При печати конвертов во избежание образования складок бумаги из-за ее толщины возможно переключение прижима терморолика и прижимного терморолика. Прижим переключается вручную рычагом для конвертов [1].

18. ТЕРМОУЗЕЛ (Fuser)

Когда термисторы /1 (TH1) и /2 (TH2) обнаруживают установленную температуру (233°C) 5 раз при заданных интервалах, это считается аномалией высокой температуры и лампы нагрева термоузла /1 (L2) и /2 (L3) выключаются. Термостат (TS) также контролирует ненормальный рост температуры и при достижении обнаруженной температурой 220 ± 10°C питание переменного тока на L2 и L3 отключается.

Для каждого режима прогрева, печати, ожидания и режима низкого энергопотребления рассчитываются обнаруженные температуры TH1 и TH2 и количество включений L2 и L3. Аномалия низкой температуры считается возникшей при выполнении определенных условий. При возникновении аномалии низкой температуры питание L2 и L3 отключается.

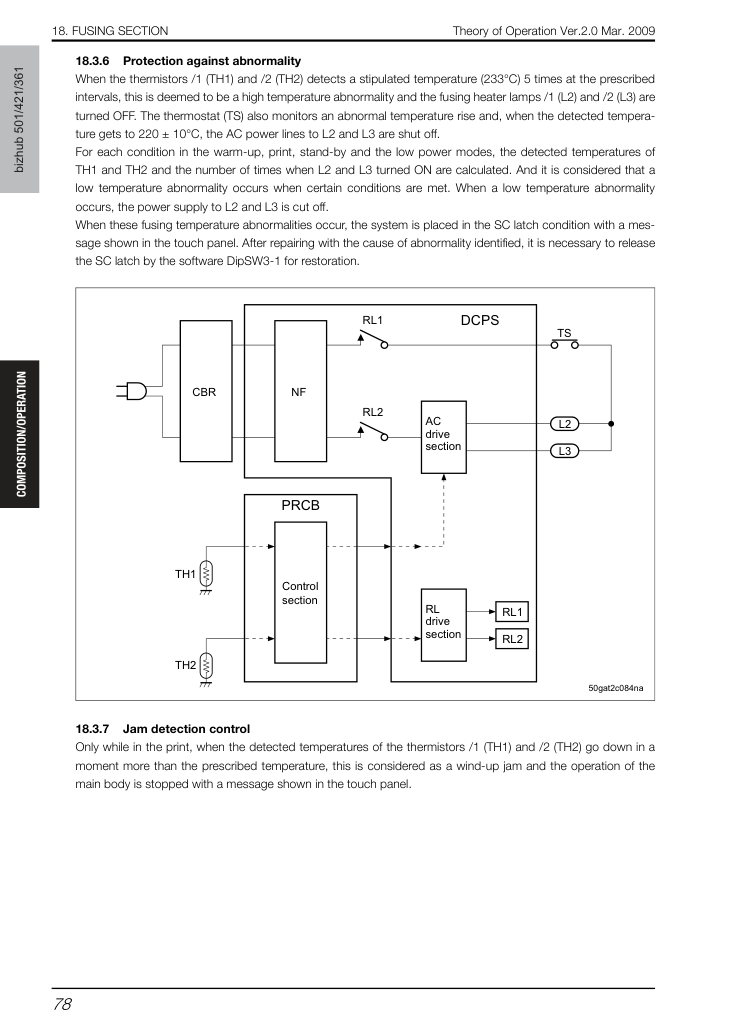

При возникновении этих аномалий температуры термоузла система переводится в состояние SC защелки с выводом сообщения на сенсорную панель. После устранения неисправности с выявленной причиной необходимо разблокировать SC защелку программным обеспечением DipSW3-1 для восстановления.

Только во время печати при снижении обнаруженной температуры термисторов /1 (TH1) и /2 (TH2) на момент более установленной температуры это считается замятием бумаги и операция основного блока останавливается с выводом сообщения на сенсорную панель.

19. СЕКЦИЯ РЕВЕРСА/ВЫХОДА

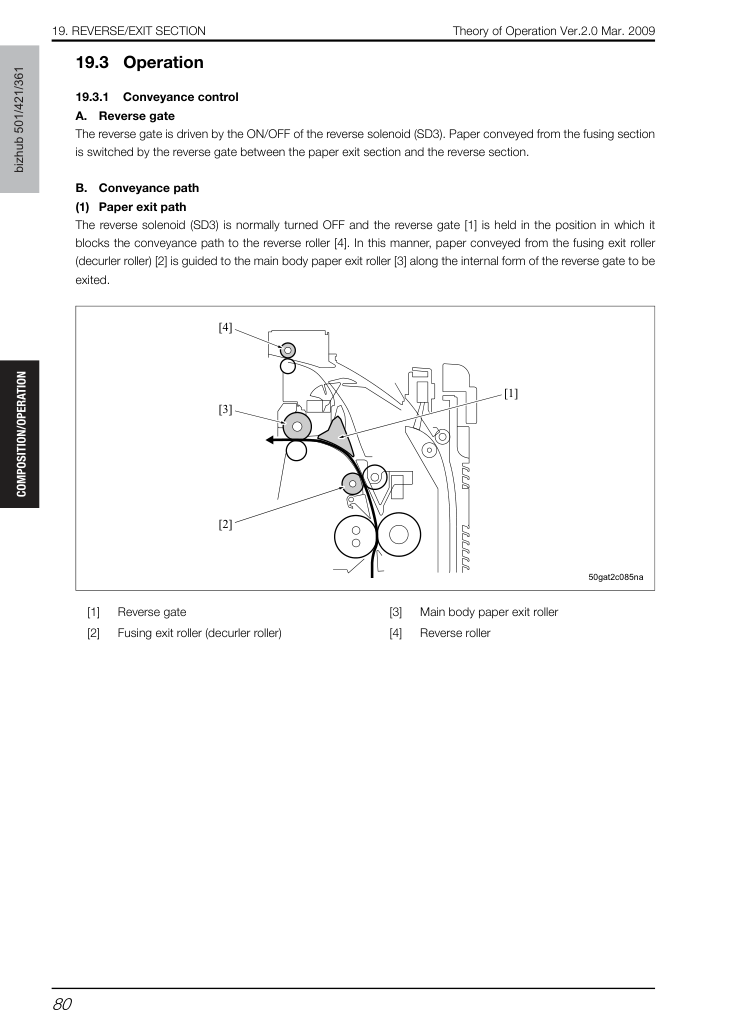

Обратный затвор управляется включением/выключением соленоида реверса (SD3). Бумага, подаваемая из секции термоузла, переключается обратным затвором между секцией выхода бумаги и секцией реверса.

Соленоид реверса (SD3) обычно выключен и обратный затвор [1] удерживается в положении, блокирующем путь подачи к реверс-ролику [4]. Таким образом бумага, поступающая из выходного ролика термоузла (декурлер-ролик) [2], направляется к выходному ролику бумаги основного блока [3] по внутренней форме обратного затвора и выходит.

Путь выхода бумаги

19. СЕКЦИЯ РЕВЕРСА/ВЫХОДА

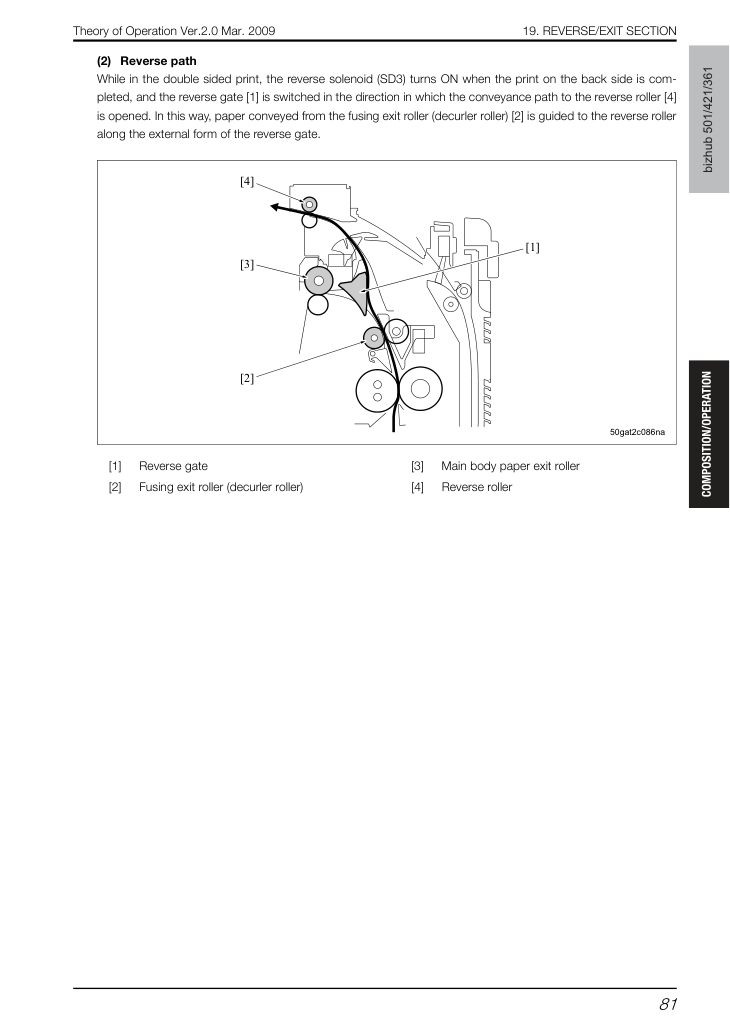

При двусторонней печати соленоид реверса (SD3) включается при завершении печати на обратной стороне, и обратный затвор [1] переключается в положение, открывающее путь подачи к реверс-ролику [4]. Таким образом бумага, поступающая из выходного ролика термоузла (декурлер-ролик) [2], направляется к реверс-ролику по внешней форме обратного затвора.

Путь реверса

19. СЕКЦИЯ РЕВЕРСА/ВЫХОДА

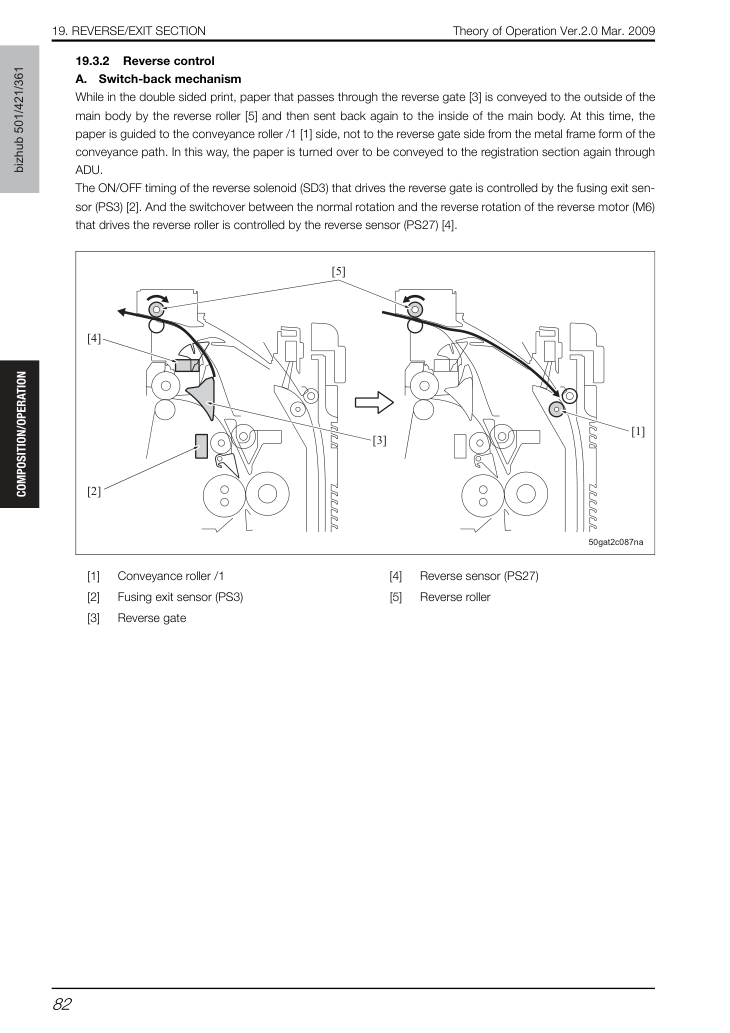

При двусторонней печати бумага, прошедшая через обратный затвор [3], подается за пределы основного блока реверс-роликом [5], а затем подается обратно внутрь основного блока. При этом бумага направляется в сторону ролика подачи /1 [1], а не в сторону обратного затвора из металлической формы пути подачи. Таким образом бумага переворачивается и подается в секцию регистрации снова через АДУ.

Синхронизация включения/выключения соленоида реверса (SD3), управляющего обратным затвором, контролируется датчиком выхода термоузла (PS3) [2]. А переключение между нормальным вращением и обратным вращением двигателя реверса (M6), управляющего реверс-роликом, контролируется датчиком реверса (PS27) [4].

19. СЕКЦИЯ РЕВЕРСА/ВЫХОДА

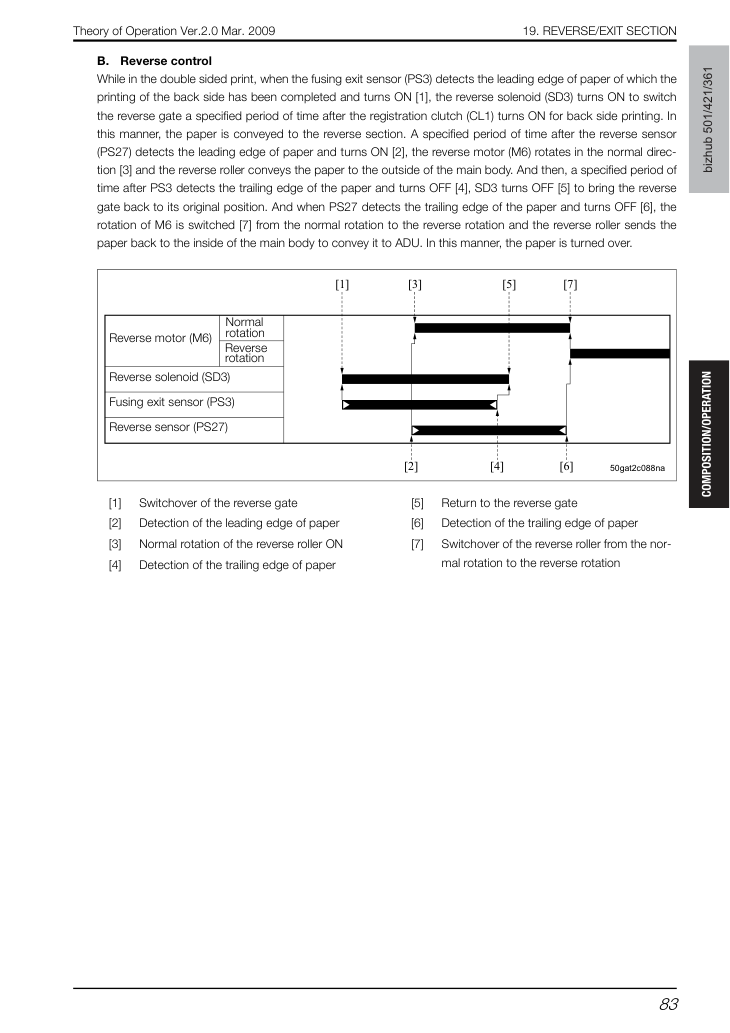

При двусторонней печати когда датчик выхода термоузла (PS3) обнаруживает передний край бумаги, печать на которой на обратной стороне завершена, и включается [1], соленоид реверса (SD3) включается через установленный промежуток времени после включения муфты регистрации (CL1) для печати на обратной стороне. Таким образом бумага подается в секцию реверса. Через установленный промежуток времени после обнаружения датчиком реверса (PS27) переднего края бумаги и включения [2], двигатель реверса (M6) вращается в нормальном направлении [3] и реверс-ролик подает бумагу за пределы основного блока. Затем через установленный промежуток времени после обнаружения PS3 заднего края бумаги и выключения [4], SD3 выключается [5] для возврата обратного затвора в исходное положение. И когда PS27 обнаруживает задний край бумаги и выключается [6], вращение M6 переключается [7] с нормального вращения на обратное вращение и реверс-ролик подает бумагу обратно внутрь основного блока для подачи в АДУ. Таким образом бумага переворачивается.

20. СЕКЦИЯ ИНТЕРФЕЙСА

1. Программа контроллера МФУ (Прошивка)

2. Данные (Служебная программа/Администратор

3. Серийный номер жесткого диска

4. Тип модели жесткого диска

Подключение к сети, Интернет для USB порта /1 (USB TypeA) USB ISW, Для устройства аутентификации (Тип биометрический: AU-101 или тип IC карта:

21. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ

Эта машина использует различные элементы управления стабилизацией изображения для обеспечения высочайшего качества печатного изображения в любое время. Работа элемента управления стабилизацией изображения различается между включением выключателя питания (SW2) и во время печати.

Процесс управления стабилизацией изображения при включении выключателя питания (SW2). Ниже показан процесс работы управления стабилизацией изображения при включении SW2.

Для соответствия спецификациям прогрева лампы нагрева термоузла /1 (L2) и /2 (L3) включаются заранее достаточно рано, чтобы температура поверхности терморолика повысилась до установленной температуры на ранней стадии.

При включении выключателя питания (SW2) без ожидания инициализации всего управления лампа нагрева термоузла включается сигналом на плате управления принтером (PRCB). Однако поскольку одновременное включение ламп нагрева термоузла /1 (L2) и /2 (L3) вызывает чрезмерный пусковой ток, сначала включите L3, а затем включите L2 немного позже. После включения L2 и L3 проводите управление включением/выключением через установленные интервалы для поддержания установленной температуры терморолика, заданной для каждого режима работы.

Назначение
Время выполнения

21. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ

При пребывании в условиях низкой/нормальной влажности предотвращайте неравномерную плотность из-за разницы в чувствительности между секцией, обращенной к очистителю, и развитию барабана и другим секциям.

Включается через установленный промежуток времени после включения выключателя питания (SW2) и выключается при завершении регулировки диаметра точки. Однако при выборе в программном обеспечении расширения ранней утренней ротации барабана на 30 секунд в настройке DipSW она выключается через 30 секунд после завершения регулировки диаметра точки.

• Для bizhub 421/361, поскольку регулировка диаметра точки в ранний утренний период не выбрана по умолчанию, ротация барабана не производится.

Стабилизируйте изображение в течение длительного периода, предотвращая изменение диаметра точки лазера 1 из-за загрязнения системы записи или изменения развиваемости.

Создайте точечный пластырь фиксированной плотности на барабане. Лазерный PWM в этот момент максимален.

Прочитайте этот точечный пластырь датчиком IDC (IDCS) и рассчитайте разницу между выходом датчика и установленным значением.

Определите количество коррекции мощности лазера на основе значения, рассчитанного для внесения поправок в мощность лазера.

Повторите несколько раз операции управления, описанные выше.

При пребывании более 8 часов выполняется через установленный промежуток времени после включения выключателя питания (SW2).

Однако это может быть изменено с помощью программного обеспечения в настройке DipSW.

• Для bizhub 421/361, поскольку регулировка диаметра точки в ранний утренний период не выбрана по умолчанию, выполнение не производится.

Сделайте равномерной температуру поверхности терморолика и прижимного терморолика.

Когда обнаруженная температура термисторов /1 (TH1) и /2 (TH2) достигает установленной температуры.

• Установленная температура, при которой производится предварительное вращение термоузла, различается для bizhub 501 и 421/361.

Назначение
Время выполнения
Назначение
Методика
Время выполнения
Назначение
Время выполнения

21. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ

Для обнаружения температуры и влажности окружающей среды с целью поддержания качества изображения обратная связь поступает на различные элементы управления.

Внутри машины установлены датчик температуры и датчик влажности.

Когда выключатель питания (SW2) включен и машина не использовалась более 8 часов после последнего выключения SW2, при температуре термоузла ниже установленной, принимается решение об окружающей среде на основе значения, измеренного датчиком.

Назначение
Методика
Время выполнения

21. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ

Схема управления стабилизацией изображения во время печати и простоя В следующем описании показана схема управления стабилизацией изображения во время печати и простоя.

Значение выходного сигнала, полученное при регулировке TCR после замены девелопера, используется как базовое.

Плотность тонера в узле проявления постоянно обнаруживается датчиком TCR. Обнаруженное выходное значение датчика TCR сравнивается с базовым значением, и если оно ниже базового, начинается подача тонера.

Из-за износа девелопера и фоточувствительного материала становится трудно обеспечить стабильное количество тонера на фоточувствительном материале. По этой причине рассчитайте величину коррекции на основе температуры внутри машины и времени работы фоточувствительного материала, затем внесите коррекции в выходные значения сетки зарядки и смещения проявления для обеспечения стабильного количества тонера.

Обнаружьте влажность внутри машины датчиком влажности (HUMS) при включении выключателя питания (SW2) через 8 часов или более после его выключения.

Рассчитайте величину коррекции на основе обнаруженной влажности внутри машины и времени работы фоточувствительного материала.

Внесите коррекции выходного значения сетки зарядки и смещения проявления на основе рассчитанной величины коррекции.

Когда период времени включения SW2 после выключения менее 8 часов, используйте значение влажности внутри машины, обнаруженное последний раз.

Во время непрерывной печати уменьшайте разброс плотности изображения для каждого отпечатка.

Методика
Назначение
Методика
Время выполнения
Назначение

21. УПРАВЛЕНИЕ СТАБИЛИЗАЦИЕЙ ИЗОБРАЖЕНИЯ

Создавайте пробный узор между изображениями, для которых напечатано более 20 копий. Лазер PWM в этом случае на максимуме.

Повторите несколько раз операции управления, описанные выше.

Методика

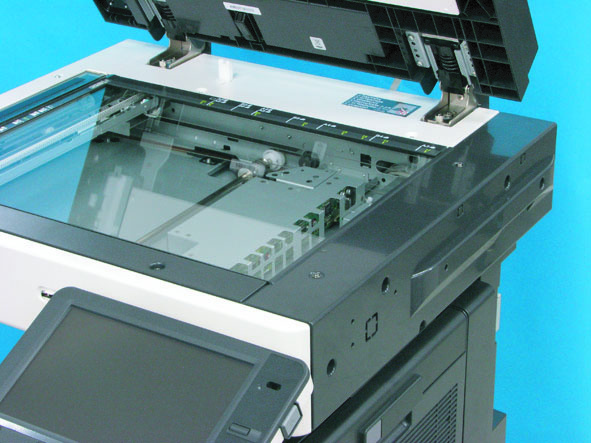

22. ОБРАБОТКА ИЗОБРАЖЕНИЯ

Это мера для получения равномерного распределения света датчика CCD. Следующие коррекции выполняются в предписанное время.

Выходное напряжение каждого пикселя датчика CCD при экспонировании белой эталонной пластины экспонирующей лампой сохраняется как максимальный выход пикселя.

Выходное напряжение каждого пикселя датчика CCD при выключении экспонирующей лампы сохраняется как минимальный выход пикселя.

Выполните расчет, чтобы определить, на какой уровень в этом диапазоне попадают данные изображения, прочитанные с оригинала, на основе разницы между данными черного и белого для каждого пикселя, сохраненными в пункте а и б выше, и выведите результаты расчета с точностью 10 бит.

22. ОБРАБОТКА ИЗОБРАЖЕНИЯ

С помощью управления AE автоматически выбирается плотность, подходящая для плотности оригинала, и копия получается правильно.

При печати с плотин: При предварительном сканировании перед фактическим сканированием при начале печати или чтения.

При печати из DF: Одновременно с чтением оригинала.

В режиме планшета
В режиме DF

22. ОБРАБОТКА ИЗОБРАЖЕНИЯ

Чтобы получить копию оригинала в правильных условиях (выполнить правильную обработку фильтром), проверьте секцию чтения, является ли она символом или точечным изображением, и используйте результаты в узле обработки изображения на последующем этапе.

Сигнал, полученный после коррекции затемнения, является сигналом, соответствующим свету, отраженному от оригинала, и обычно называется сигналом яркости. В этом разделе преобразования яркость/плотность сигнал яркости преобразуется в плотность, как показано на графике ниже.

22. ОБРАБОТКА ИЗОБРАЖЕНИЯ

Соответствующая обработка фильтром выполняется в зависимости от типа оригинала и выбранного увеличения.

: Сделайте затемнение оригинала более заметным.

: Повысьте воспроизводимость градации.

Для этой машины увеличение в направлении подсканирования выполняется скоростью сканирования узла экспонирования (режим плотины) или скоростью подачи DF (режим DF), а увеличение в направлении основного сканирования выполняется электрической обработкой изображений.

Как показано на чертеже ниже, если данные каждого пикселя, полученные при чтении оригинала датчиком CCD, составляют D1 - D5, то позиции данных при увеличении — E1 - E5. Однако при выполнении записи только этими прочитанными данными возникают следующие проблемы.

Как показано пунктирными линиями на чертеже ниже, если нет прочитанных данных, которые точно соответствуют позиции записи, плотность для записи определяется, как показано ниже, и выполняется соответствующая обработка.

Символ
Точечная секция
Обработка увеличения основного сканирования при увеличении a. Между данными возникает промежуток, что приводит к искажению изображения. b. Позиция данных не совпадает точно с позицией записи.

22. ОБРАБОТКА ИЗОБРАЖЕНИЯ

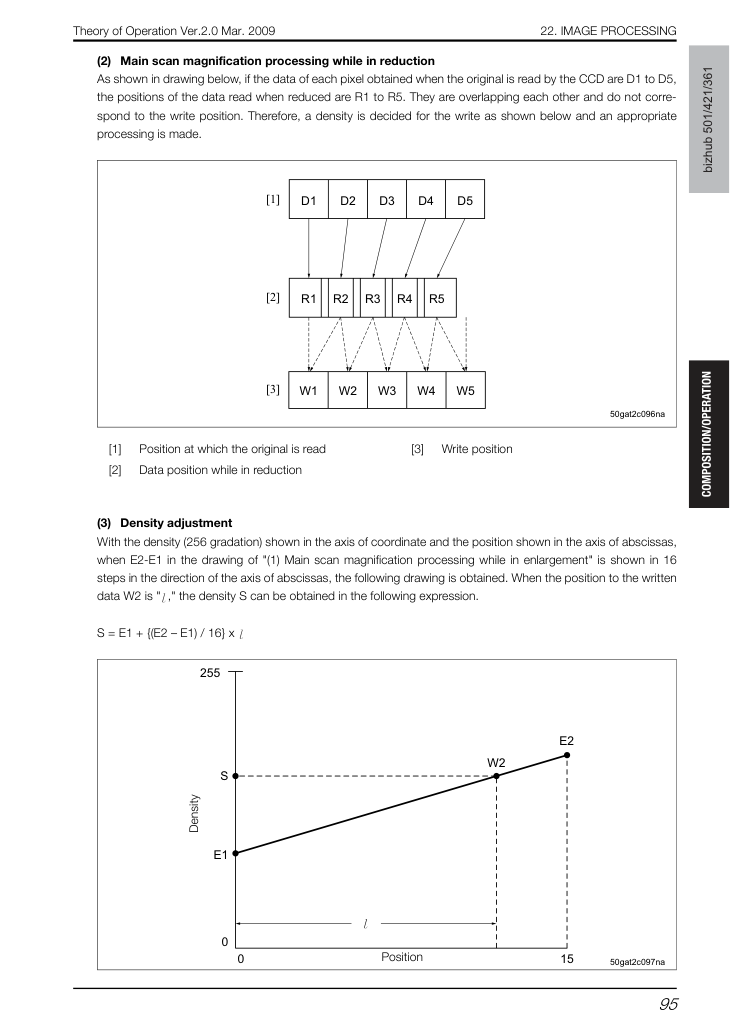

Как показано на чертеже ниже, если данные каждого пикселя, полученные при чтении оригинала датчиком CCD, составляют D1 - D5, то позиции данных при уменьшении — R1 - R5. Они перекрываются друг с другом и не соответствуют позиции записи. Поэтому плотность для записи определяется, как показано ниже, и выполняется соответствующая обработка.

При плотности (256 градаций), показанной на оси координат, и позиции, показанной на оси абсцисс, если E2-E1 из чертежа "(1) Обработка увеличения основного сканирования при увеличении" показана в 16 шагах в направлении оси абсцисс, получается следующий чертеж. Когда позиция записанных данных W2 равна " ", плотность S может быть получена из следующего выражения.

Обработка уменьшения основного сканирования
Регулировка плотности

22. ОБРАБОТКА ИЗОБРАЖЕНИЯ

К данным, полученным после обработки фильтром/увеличением, выберите кривую плотности, соответствующую кнопке плотности, выбранной на панели управления. Для каждого из режимов символ/изображение/символ и изображение/тонкий символ предусмотрена соответствующая кривая плотности.

Чтобы эффективно использовать установленную память и получить отличное копируемое изображение, применяется обработка рассеяния ошибок, которая является одним из методов псевдопромежуточной обработки.

Для хранения большего количества данных изображения данные временно сохраняются в памяти изображения после сжатия изображений.

22. ОБРАБОТКА ИЗОБРАЖЕНИЯ

При необходимости поворачивайте изображение на 90 и 180 градусов.

При выводе изображений из памяти разверни сжатые данные для восстановления в исходное состояние.

Запиши в память данные после преобразования ШИМ и считывай их в соответствии с сигналом синхронизации записи принтера.

Период включения лазера изменяется путём изменения ширины импульса.

23. ПРОЧЕЕ

Охлади источник постоянного тока (DCPS) и высоковольтный блок (HV2) воздухом всасывания.

Включается через определённый период времени после включения двигателя барабана (M1).

В режиме автоматической подачи тонера и режиме регулировки TCR включается синхронно с включением M1.

В режиме низкого энергопотребления и режиме ожидания включается синхронно с включением вентилятора охлаждения барабана (FM4).

В режиме начального заряда, режиме автоматической подачи тонера и режиме регулировки TCR выключается синхронно с выключением двигателя барабана (M1).

В остальных случаях выключается через определённый период времени после выключения M1.

В режиме низкого энергопотребления и режиме ожидания выключается синхронно с выключением FM4.

При непрерывной печати бумаги малого размера (ширина бумаги: 200 мм или менее) охлади оба края ролика термоузла (Fuser) для подавления повышения температуры на участке ролика, через который не проходит бумага.

Подавь повышение температуры при печати бумаги большого размера (ширина бумаги: 201 мм или более).

Подавь перерегулирование термоузла, вызванное аварийной остановкой при возникновении замятия.

При печати бумаги малого размера включаются, когда датчик выхода термоузла обнаруживает первый лист задания.

При печати бумаги большого размера включаются, когда термистор /2 (TH2) превышает установленную температуру.

Включаются, когда операция печати остановлена из-за замятия.

При печати бумаги малого размера выключаются синхронно с выключением двигателя термоузла (M11).

При печати бумаги большого размера выключаются, когда TH2 обнаруживает температуру ниже установленной.

Выключаются через определённый период времени после включения из-за замятия.

Выпускным воздухом охлади транспортируемую бумагу и удали тепло вокруг реверсивного участка в машине.

Включаются синхронно с включением двигателя барабана (M1).

В режиме начального заряда и режиме регулировки TCR выключаются синхронно с выключением M1.

В остальных случаях выключаются через определённый период времени после выключения M1.

Назначение
Моменты включения
Моменты выключения
Назначение
Моменты включения
Моменты выключения
Назначение
Моменты включения
Моменты выключения

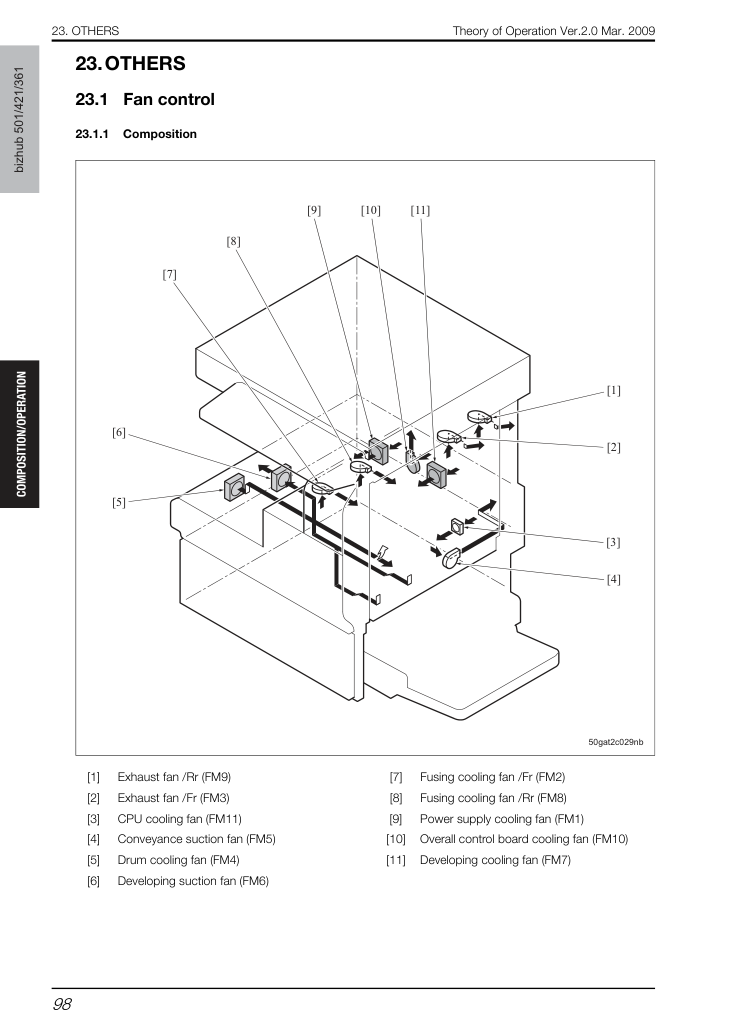

23. ПРОЧЕЕ

Охлади область вокруг барабана и контейнера тонера воздухом всасывания.

После завершения печати включается через определённый период времени после выключения двигателя барабана (M1).

Включается, когда температура внутри машины превышает установленную температуру.

Выключается через определённый период времени после включения по завершении печати.

Пока оно включено после завершения печати, выключается в момент включения M1.

Выключается, когда температура внутри машины снижается ниже установленной.

Выпускай воздух путём всасывания вокруг пути транспортировки между барабаном и термоузлом, и стабилизируй транспортируемость бумаги, одновременно удаляя выпускаемое тепло и озон.

Включается синхронно с включением двигателя барабана (M1).

В режиме начального заряда и режиме регулировки TCR выключается синхронно с выключением M1.

В остальных случаях выключается через определённый период времени после выключения M1.

В режиме низкого энергопотребления и режиме ожидания выключается синхронно с выключением FM4.

Всасывай воздух с нижней стороны узла проявления для предотвращения разброса тонера и выпускай воздух.

Включается синхронно с включением двигателя проявления (M3).

Выключается через определённый период времени после выключения M3.

В режиме регулировки TCR выключается синхронно с выключением M3.

Назначение
Моменты включения
Моменты выключения
Назначение
Моменты включения
Моменты выключения
Назначение
Моменты включения
Моменты выключения

23. ПРОЧЕЕ

Забирай свежий воздух для охлаждения двигателя проявления (M3).

После завершения печати включается через определённый период времени после выключения M3.

В режиме автоматической подачи тонера включается синхронно с включением M3.

Включается, когда температура внутри машины превышает установленную температуру.

По завершении печати отключается через определённый период времени после включения.

В режиме автоматической подачи тонера отключается синхронно с отключением M3.

Отключается при падении температуры машины ниже установленного значения.

Охлади общую плату управления (OACB) всасывающим воздухом.

Включается при включении выключателя питания (SW2).

Отключается при отключении SW2.

Подай свежий воздух на радиатор и охлади CPU.

Включается синхронно с включением выключателя основного питания (SW1).

Установка HDD, FAX и сети: не отключается.

Без установки HDD, FAX и сети: отключается только в режиме ожидания.

Назначение
Моменты включения
Моменты выключения
Назначение
Моменты включения
Моменты выключения
Назначение
Моменты включения
Моменты выключения

23. ПРОЧЕЕ

Для собранных данных см. раздел «10.6 Counter» в Field service bizhub 501/421/361 Main body. (См. стр.199) Пункт Спецификации/механизм Общий счётчик (TCT) • Отображает накопленное количество отпечатков во всех режимах печати.

• Увеличивается при сигнале выхода бумаги.

• Отображает накопленное количество отпечатков на сенсорной панели.

• Увеличивается при сигнале выхода бумаги.

• Подсчёт установленного количества отпечатков блокирует дальнейшие операции копирования (может быть удалено).

23. ПРОЧЕЕ

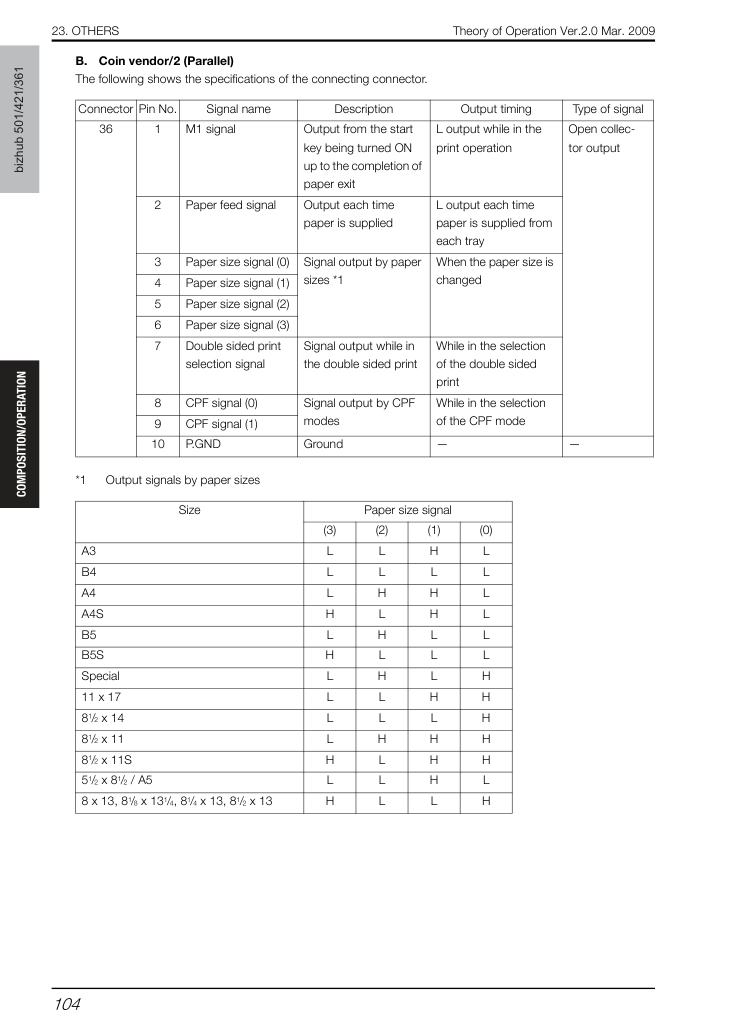

Ниже показаны характеристики соединительного разъема.

Выходные сигналы по размерам бумаги Номер контакта разъема.

23. ПРОЧЕЕ

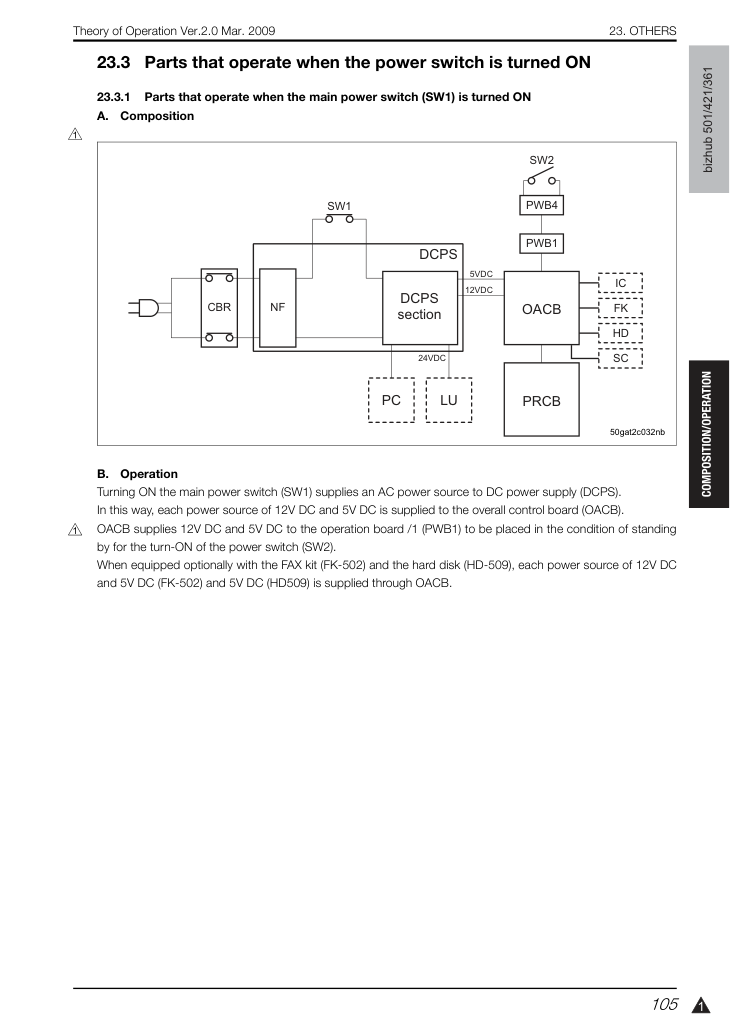

Включение выключателя основного питания (SW1) подаёт источник переменного тока на источник питания постоянного тока (DCPS).

Таким образом, каждый источник питания 12V DC и 5V DC подаётся на общую плату управления (OACB).

OACB подаёт 12V DC и 5V DC на плату операций /1 (PWB1) в режим ожидания включения выключателя питания (SW2).

При опциональной комплектации набором FAX (FK-502) и жёстким диском (HD-509) каждый источник питания 12V DC и 5V DC (FK-502) и 5V DC (HD509) подаётся через OACB.

23. ПРОЧЕЕ

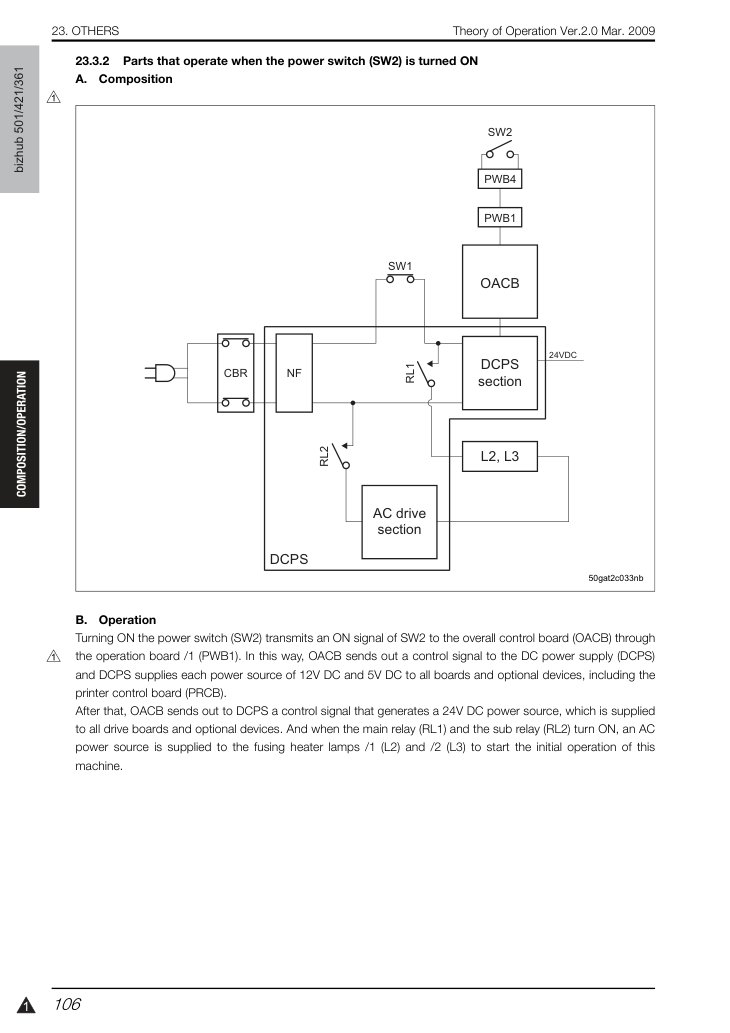

Включение выключателя питания (SW2) передаёт сигнал включения SW2 на общую плату управления (OACB) через плату операций /1 (PWB1). Таким образом, OACB отправляет управляющий сигнал на источник питания постоянного тока (DCPS), и DCPS подаёт каждый источник питания 12V DC и 5V DC на все платы и опциональные устройства, включая плату управления принтером (PRCB).

Затем OACB отправляет на DCPS управляющий сигнал, который генерирует источник питания 24V DC, подаваемый на все приводные платы и опциональные устройства. И при включении основного реле (RL1) и вспомогательного реле (RL2) источник переменного тока подаётся на лампы нагревателя термоузла /1 (L2) и /2 (L3), инициируя начальную работу аппарата.

23. ПРОЧЕЕ

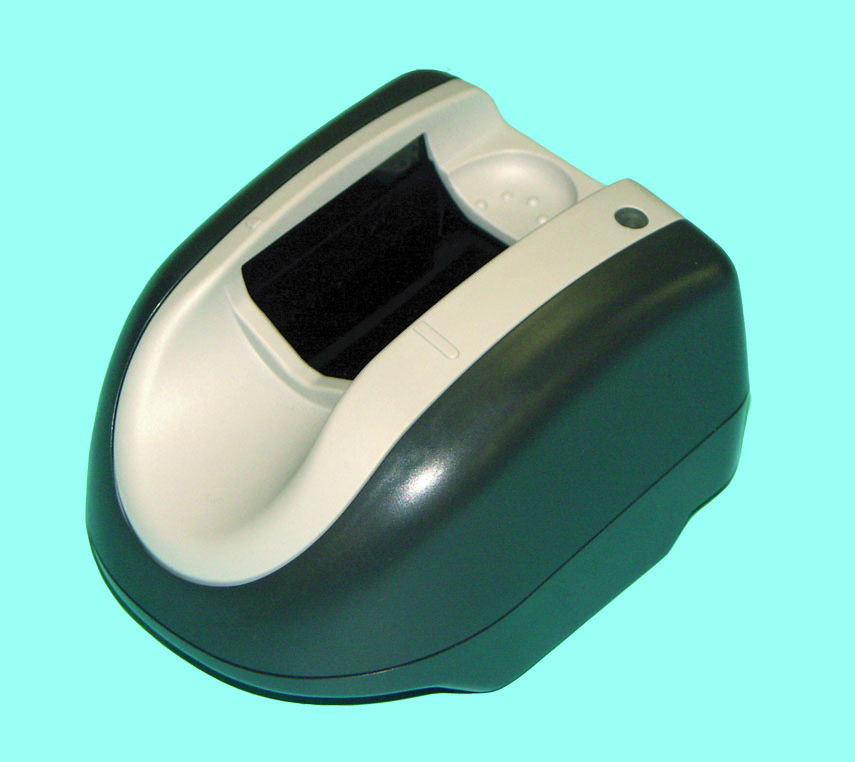

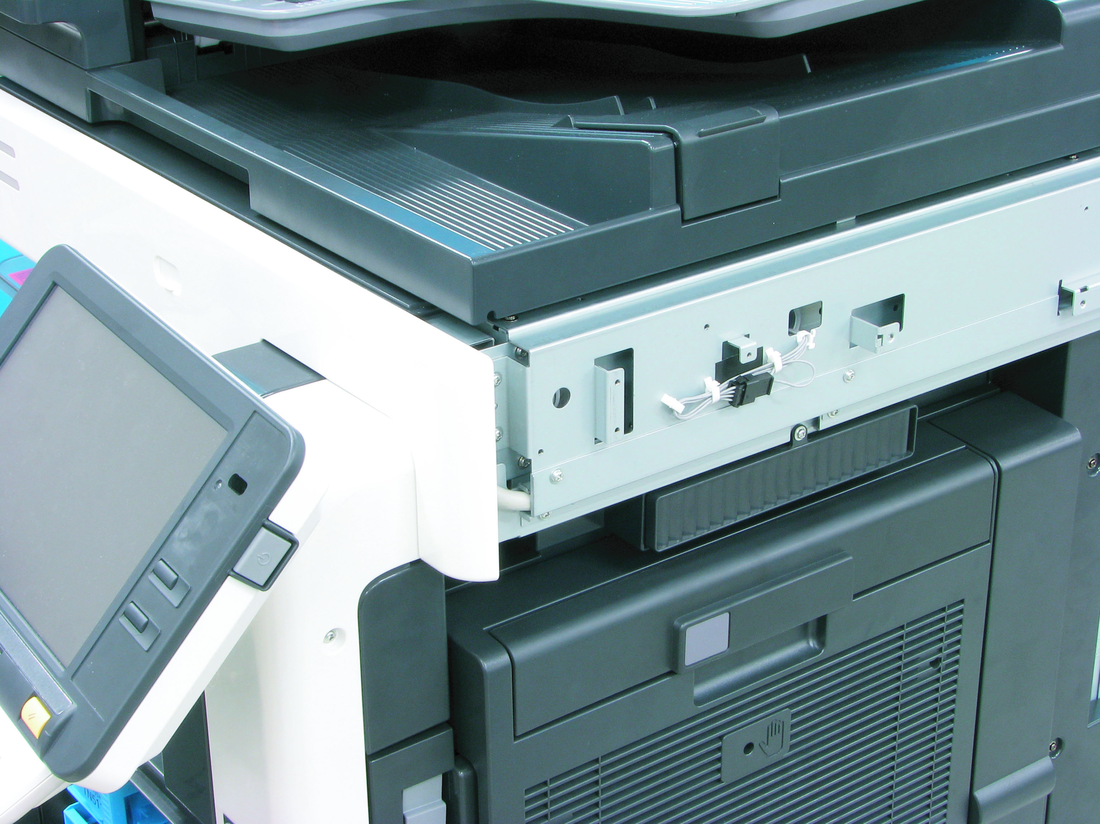

Рисунок вен пальца используется для персональной идентификации.

Рисунки вен находятся внутри тела и не видны невооружённым глазом. Это делает рисунки вен чрезвычайно сложными для подделки. Система аутентификации по рисунку вен обеспечивает высокую безопасность.

С помощью ультрафиолетового светодиода рисунок вены пальца захватывается камерой и создаётся его изображение. Изображение рисунка вены регистрируется, и человек идентифицируется, если его рисунок вены совпадает с зарегистрированным при аутентификации пользователя.

Бесконтактная карта IC, например пропуск сотрудника, используется для персональной идентификации.

Система поддерживает протокол связи в соответствии с Type A, Type B и Felica (Type C) стандарта ISO14443.

Для аппаратов bizhub 501/421/361 могут использоваться только карты Felica и Type A.

Простое расположение карты IC на устройстве аутентификации позволит устройству считать данные с карты.

23. ПРОЧЕЕ

Источник: Инк-Маркет.ру.

← Все статьи
