3. Общая информация
KONICA MINOLTA bizhub 4700P и 4000P — это сетевые многофункциональные лазерные принтеры, печатающие монохромные задания. Вся информация в этом сервис-манuale относится ко всем моделям, если не указано иное.
Принтеры доступны в следующих моделях:
Диагностическая информация в этом манuale направляет тебя к правильному заменяемому узлу (FRU) или детали.
Используй таблицы кодов ошибок, индекс симптомов и проверки для определения симптома, а затем устрани неисправность. После завершения ремонта выполни необходимые тесты для проверки результата.
Для начала диагностики проблемы перейди к диагностической информации. См. информацию по ремонту для информации об удалении и переустановке деталей. См. руководство по каталогу деталей (Parts Guide Manual) для идентификации деталей.
Выбор правильной бумаги или специального носителя снижает проблемы с печатью. Для лучшего качества печати опробуй образец бумаги или специального носителя перед закупкой больших количеств.
Следующие характеристики бумаги влияют на качество печати и надежность. Учитывай эти характеристики при оценке новых видов бумаги.
Лотки принтера могут автоматически подавать бумагу весом до 120 г/м² (32 фунта) формата-лонг.
Универсальный лоток может автоматически подавать бумагу весом до 163 г/м² (43 фунта) формата-лонг. Бумага легче 60 г/м² (16 фунтов) может быть недостаточно жесткой для правильной подачи, вызывая замятия. Для лучшей работы используй бумагу 75 г/м² (20 фунтов) формата-лонг. Для бумаги размером менее 182 x 257 мм (7,2 x 10,1 дюйма) рекомендуется использовать бумагу 90 г/м² (24 фунта) или тяжелее.
Примечание: двусторонняя печать поддерживается только для бумаги 60–90 г/м² (16–24 фунта).
Скручивание — это тенденция бумаги скручиваться по краям. Чрезмерное скручивание может вызвать проблемы с подачей бумаги.
Скручивание может произойти после прохождения бумаги через принтер, где она подвергается высоким температурам.
Хранение бумаги распакованной в горячих, влажных, холодных или сухих условиях, даже в лотках, может привести к скручиванию бумаги перед печатью и вызвать проблемы с подачей.
Гладкость бумаги непосредственно влияет на качество печати. Если бумага слишком шероховатая, тонер не может правильно к ней приплавиться. Если бумага слишком гладкая, это может вызвать проблемы с подачей бумаги или качеством печати. Всегда используй бумагу от 100 до 300 единиц Sheffield; однако гладкость от 150 до 250 единиц Sheffield дает лучшее качество печати.
Количество влаги в бумаге влияет как на качество печати, так и на способность принтера правильно подавать бумагу. Держи бумагу в оригинальной упаковке до момента использования. Это ограничивает воздействие на бумагу изменений влаги, которые могут снизить ее производительность.
Храни бумагу в оригинальной упаковке в той же среде, что и принтер, в течение 24–48 часов перед печатью. Увеличь время до нескольких дней, если среда хранения или транспортировки сильно отличается от среды принтера. Толстая бумага также может требовать более длительного периода кондиционирования.
Ориентация волокон — это выравнивание волокон бумаги в листе бумаги. Ориентация волокон может быть формата-лонг, идущего вдоль бумаги, или формата-шорт, идущего по ширине бумаги.
Для бумаги 60–90 г/м² (16–24 фунта) рекомендуется бумага формата-лонг.
Большинство высококачественной ксерографической бумаги изготавливаются из 100% химически обработанной целлюлозы. Это содержание обеспечивает бумагу высокой степенью стабильности, что приводит к меньшему количеству проблем с подачей бумаги и лучшему качеству печати. Бумага, содержащая волокна, такие как хлопок, может отрицательно влиять на обработку бумаги.
Следующие типы бумаги не рекомендуются для использования с принтером:
Предпечатанная бумага, требующая регистрации (точного местоположения печати на странице) больше или меньше чем +/-2,5 мм (+/-0,10 дюйма), такая как формы оптического распознавания символов (OCR). В некоторых случаях регистрацию можно отрегулировать с помощью программного приложения для успешной печати на этих формах:
Использование надлежащей бумаги предотвращает замятия и обеспечивает беспроблемную печать.
Чтобы избежать замятия бумаги и плохого качества печати:
Перед загрузкой бумаги знай рекомендуемую печатную сторону бумаги. Эта информация обычно указана на упаковке бумаги.
Не используйте бумагу, обрезанную или подрезанную вручную.
Не смешивайте размеры, типы или плотности бумаги в одном лотке; смешивание приводит к замятиям.
Не используйте мелованную бумагу, если она не предназначена специально для электрофотографической печати.
Выбор предпечатанных форм и бланков Используйте эти рекомендации при выборе предпечатанных форм и бланков:
Используйте бумагу с продольным направлением волокон для плотности 60–90 г/м² (16–24 фунта).
Используйте только формы и бланки, напечатанные офсетной литографией или гравировкой.
Избегайте бумаги с шероховатой или сильно текстурированной поверхностью.
Используйте бумагу, отпечатанную термостойкими чернилами, предназначенными для ксерографических копиров. Чернила должны выдерживать температуры до 230°C (446°F) без плавления и выделения опасных веществ.
Используйте чернила, на которые не влияет смола тонера. Чернила на основе окисления или масла обычно отвечают этим требованиям; латексные чернила могут не отвечать. В случае сомнений обратитесь к поставщику бумаги.
Предпечатанная бумага, такая как бланки, должна выдерживать температуры до 230°C (446°F) без плавления и выделения опасных веществ.
Используйте эти рекомендации по хранению бумаги, чтобы избежать замятий и неравномерного качества печати:
Для оптимальных результатов храните бумагу при температуре 21°C (70°F) и относительной влажности 40 процентов. Большинство производителей этикеток рекомендуют печать в диапазоне температур 18–24°C (65–75°F) с относительной влажностью от 40 до 60 процентов.
Храните бумагу в коробках на поддоне или полке, а не на полу.
Храните отдельные пакеты на ровной поверхности.
Не кладите ничего сверху на отдельные пакеты бумаги.
Извлекайте бумагу из коробки или упаковки только когда готовы загружать её в принтер. Коробка и упаковка помогают сохранить бумагу чистой, сухой и плоской.
специально разработана для работы в лазерных принтерах несмотря на текстуру поверхности. Перед использованием таких типов бумаги проконсультируйтесь с поставщиком бумаги.
Достаточная жёсткость при изгибе в направлении подачи Переработанная бумага, бумага меньшей плотности (<60 г/м² [16 фунтов]) и/или меньшей толщины (<3,8 мила [0,1 мм]), а также бумага с поперечным направлением волокон для портретной (или короткостороннейй) подачи в принтер могут иметь меньшую жёсткость при изгибе, чем требуется для надёжной подачи. Перед использованием таких типов бумаги для лазерной (электрофотографической) печати проконсультируйтесь с поставщиком бумаги. Помните, что это только общие рекомендации, и бумага, отвечающая этим рекомендациям, может всё равно вызывать проблемы с подачей в любом лазерном принтере (например, если бумага чрезмерно скручивается при нормальных условиях печати).
Советы по использованию картона Картон — это тяжёлый однослойный специальный материал. Многие его переменные характеристики, такие как влажность, толщина и текстура, могут значительно влиять на качество печати. Перед закупкой больших количеств напечатайте пробные образцы на рассматриваемом картоне.
Убедитесь, что Тип бумаги установлен на Картон.
Выберите соответствующий параметр Текстура бумаги.
Учитывайте, что предпечатание, перфорирование и тиснение могут значительно повлиять на качество печати и вызвать замятия или другие проблемы с подачей бумаги.
Проверьте у производителя или поставщика, что картон может выдерживать температуры до 240°C (464°F) без выделения опасных веществ.
Не используйте предпечатанный картон, изготовленный из химических веществ, которые могут загрязнить принтер.
Предпечатание вводит в принтер полужидкие и летучие компоненты.
По возможности используйте картон с поперечным направлением волокон.
Советы по использованию конвертов Перед закупкой больших количеств напечатайте пробные образцы на рассматриваемых конвертах.
Используйте конверты, специально разработанные для лазерных принтеров. Проверьте у производителя или поставщика, что конверты могут выдерживать температуры до 230°C (446°F) без запечатывания, морщинистости, чрезмерного скручивания или выделения опасных веществ.
Для оптимальной производительности используйте конверты из бумаги плотностью 90 г/м² (24 фунта) или с содержанием хлопка 25%. Конверты из чистого хлопка не должны превышать плотность 70 г/м² (20 фунтов).
Используйте только новые конверты из неповреждённых упаковок.
Для оптимальной производительности и минимизации замятий не используйте конверты, которые:
Отрегулируйте направляющие ширины в соответствии с шириной конвертов.
Примечание: Комбинация высокой влажности (более 60%) и высокой температуры печати может привести к морщинистости или запечатыванию конвертов.
Советы по использованию этикеток Перед закупкой больших количеств напечатайте пробные образцы на рассматриваемых этикетках.
Примечание: Используйте только бумажные листы этикеток. Виниловые, аптечные и двусторонние этикетки не поддерживаются.
Используйте этикетки, специально разработанные для лазерных принтеров. Проверьте у производителя или поставщика, что:
Этикетки могут выдерживать температуры до 240°C (464°F) без запечатывания, чрезмерного скручивания, морщинистости или выделения опасных веществ.
Клей для этикеток, верхний слой (печатаемый материал) и покрытие могут выдерживать давление до 172 кПа (25 psi) без расслаивания, вытекания по краям или выделения опасных паров.
Не используйте этикетки с гладким подложным материалом.
Используйте полные листы этикеток. Неполные листы могут привести к отклеиванию этикеток во время печати, что может вызвать замятие.
Обрывки бумаги загрязняют принтер и картридж клейким веществом и могут аннулировать гарантию принтера и картриджа тонера.
Не используйте этикетки с открытым клейким слоем.
Не печатайте в пределах 1 мм (0,04 дюйма) от края этикетки, перфорации или между вырубками этикетки.
Убедитесь, что клейкая основа не доходит до края листа. Зональное покрытие клейким веществом должно быть на расстоянии не менее 1 мм (0,04 дюйма) от краев. Клейкое вещество загрязняет принтер и может аннулировать гарантию.
Если зональное покрытие клейким веществом невозможно, удалите полосу шириной 2 мм (0,08 дюйма) с переднего края и края подачи, затем используйте клей без утечек.
Рекомендуется портретная ориентация, особенно при печати штрих-кодов.
Распечатайте тестовую страницу на прозрачной пленке перед закупкой больших объемов.
Подавайте прозрачные пленки из стандартного лотка или многофункционального устройства подачи.
Используйте прозрачные пленки, разработанные специально для лазерных принтеров. Прозрачные пленки должны выдерживать температуру до 185°C (365°F) без плавления, обесцвечивания, смещения или выделения опасных веществ.
Примечание: Если в меню Paper установлена толщина прозрачной пленки Heavy и текстура Rough, то прозрачные пленки можно печатать при температуре до 195°C (383°F).
Избегайте отпечатков пальцев на прозрачных пленках во избежание проблем с качеством печати.
Перед загрузкой прозрачных пленок согните, разделите и выпрямите стопку, чтобы листы не прилипали друг к другу.

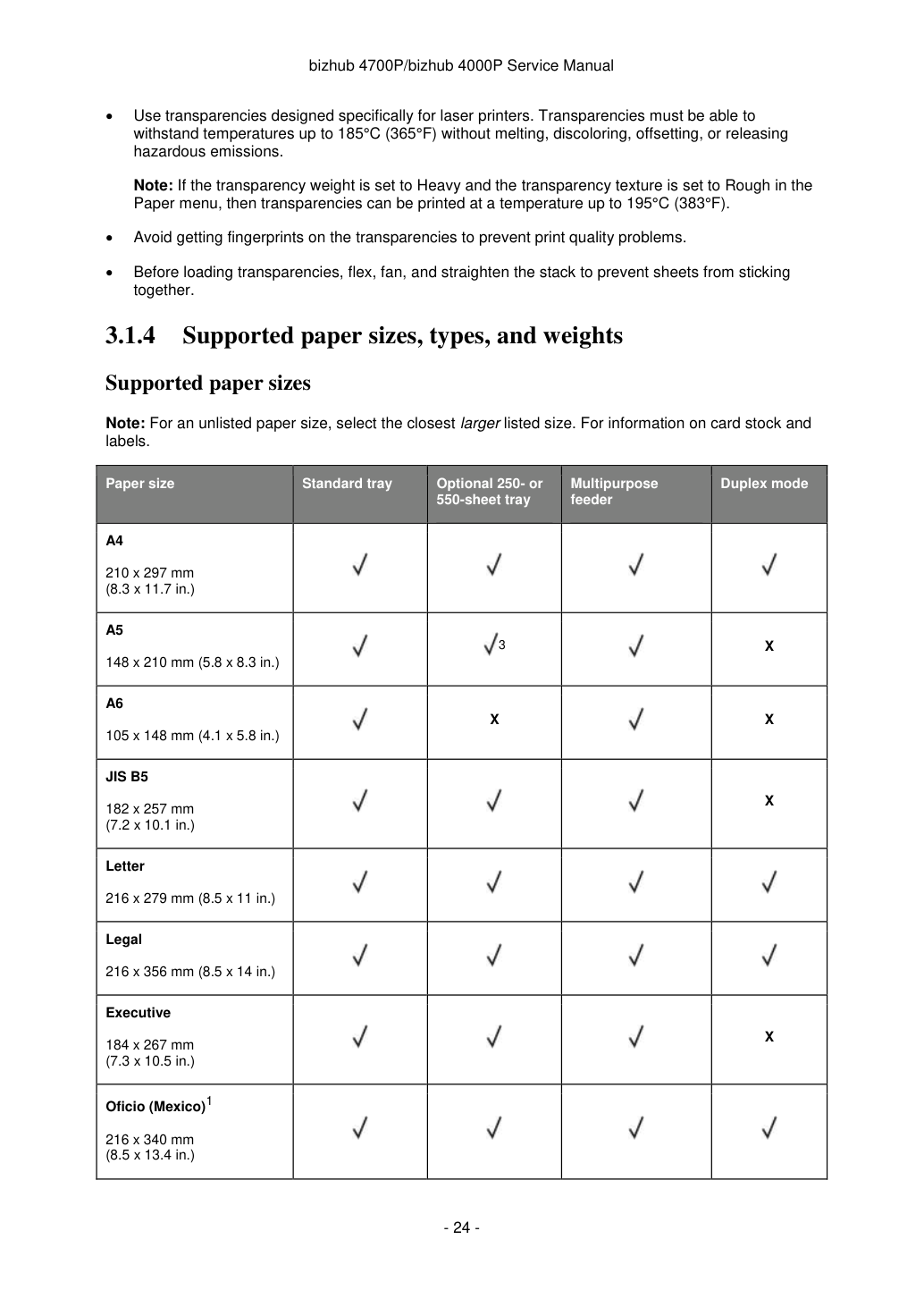

Поддерживаемые размеры, типы и плотность бумаги Поддерживаемые размеры бумаги Примечание: Для неуказанного размера бумаги выберите ближайший больший размер из списка. Информацию о картоне и этикетках см.

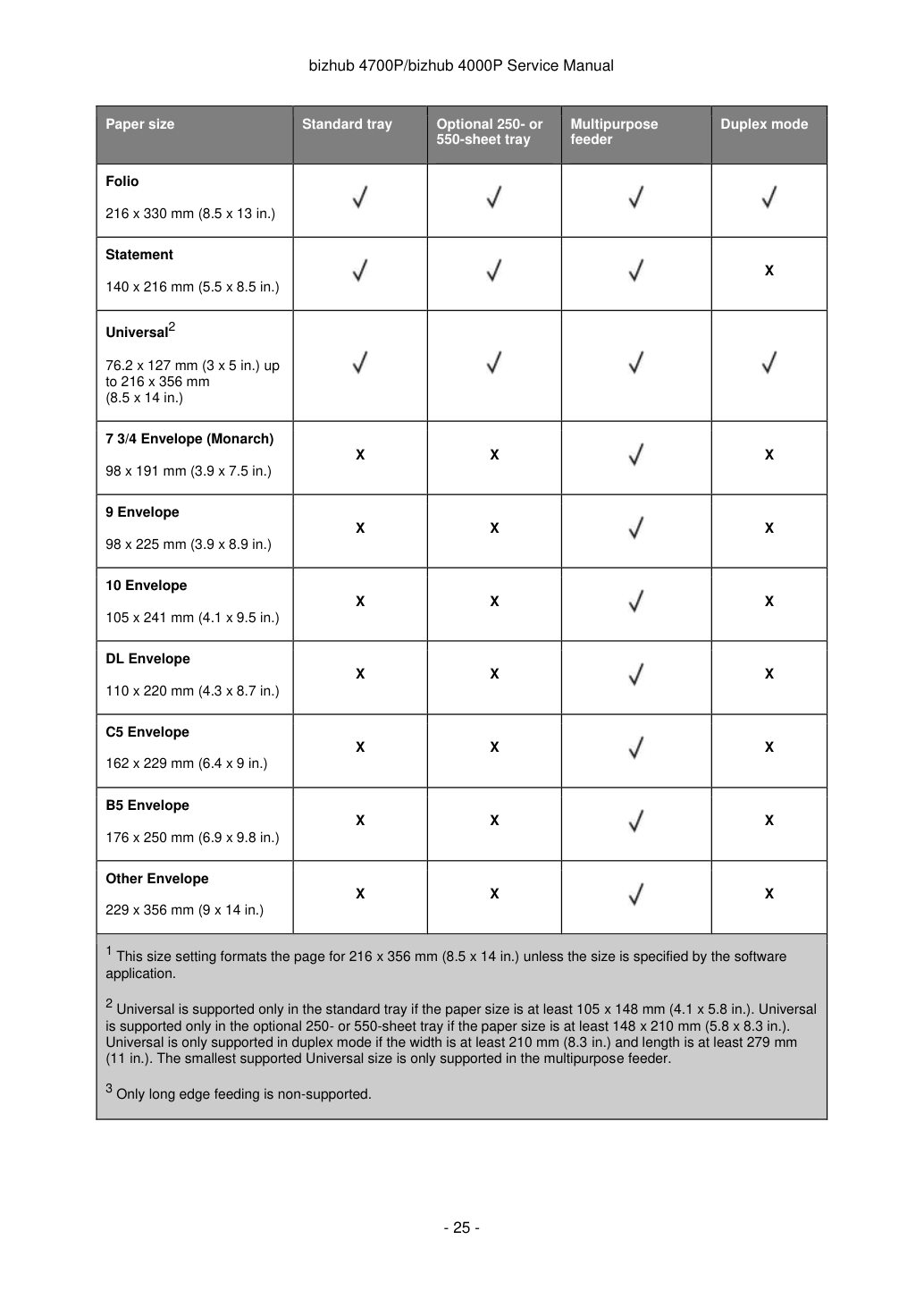

1 Этот параметр размера форматирует страницу на 216 x 356 мм (8,5 x 14 дюйма), если размер не указан приложением-источником.
2 Универсальный размер поддерживается только в стандартном лотке, если размер бумаги не менее 105 x 148 мм (4,1 x 5,8 дюйма). Универсальный размер поддерживается в дополнительном лотке на 250 или 550 листов, если размер бумаги не менее 148 x 210 мм (5,8 x 8,3 дюйма).
Универсальный размер поддерживается в режиме двусторонней печати только если ширина не менее 210 мм (8,3 дюйма) и длина не менее 279 мм (11 дюймов). Наименьший поддерживаемый универсальный размер поддерживается только в многофункциональном устройстве подачи.
3 Подача только по длинному краю не поддерживается.

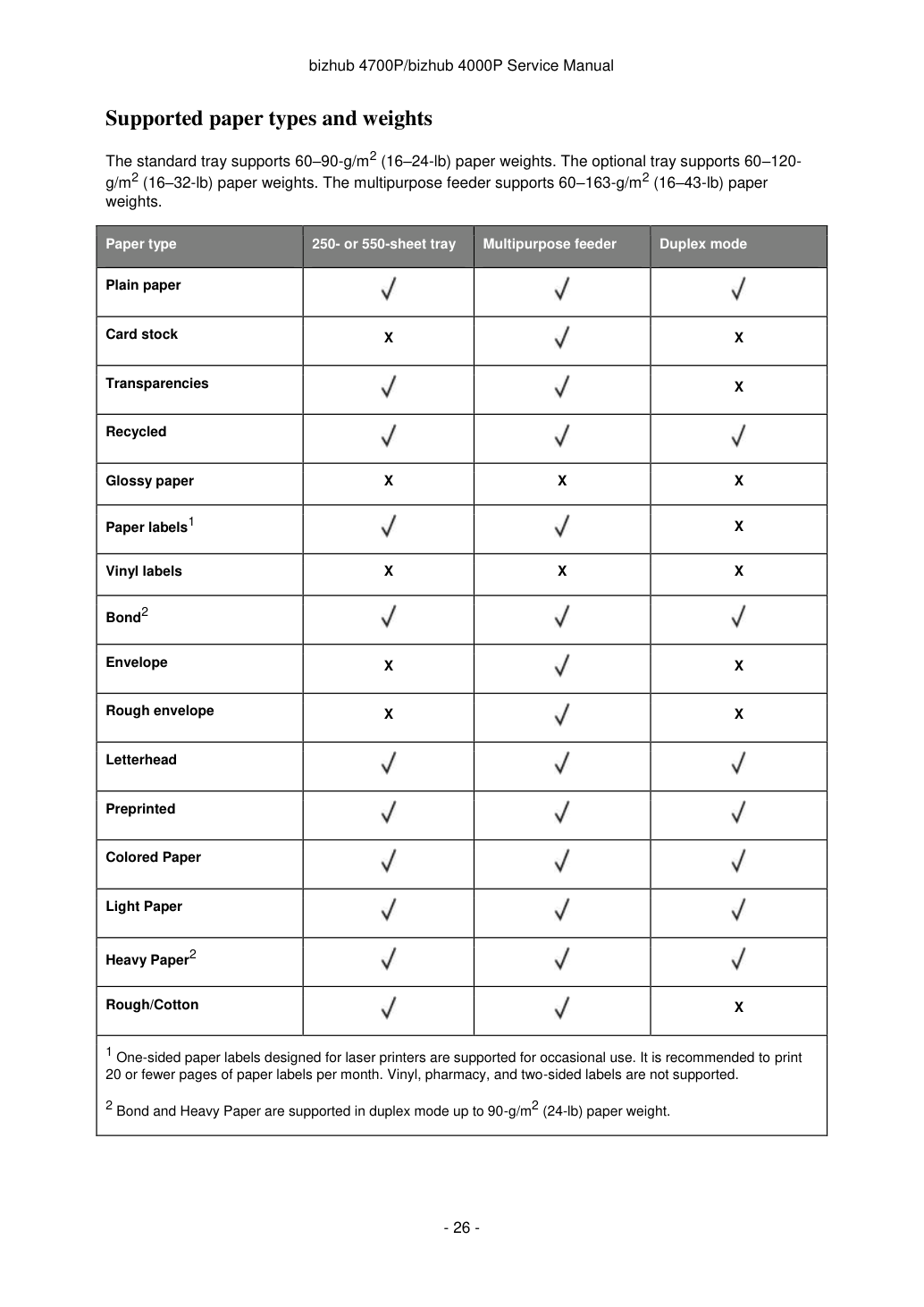

Поддерживаемые типы и плотность бумаги Стандартный лоток поддерживает плотность бумаги 60–90 г/м² (16–24 фунта). Дополнительный лоток поддерживает плотность бумаги 60–120 г/м² (16–32 фунта). Многофункциональное устройство подачи поддерживает плотность бумаги 60–163 г/м² (16–43 фунта).
1 Односторонние бумажные этикетки, разработанные для лазерных принтеров, поддерживаются при редком использовании. Рекомендуется печатать 20 или менее страниц бумажных этикеток в месяц. Виниловые, аптечные и двусторонние этикетки не поддерживаются.
2 Bond и Heavy Paper поддерживаются в режиме двусторонней печати до плотности бумаги 90 г/м² (24 фунта).
Этот принтер содержит различные типы памяти, способные хранить параметры устройства и сети, информацию из встроенных решений и данные пользователя. Типы памяти вместе с типами данных, хранящихся в каждой, описаны ниже.
Энергозависимая память — это устройство использует стандартное оперативное запоминающее устройство (RAM) для временного буферизации данных пользователя во время простых работ печати.
Энергонезависимая память — это устройство может использовать две формы энергонезависимой памяти: EEPROM и NAND (флэш-память). Оба типа используются для хранения операционной системы, параметров устройства, информации сети, параметров сканера и закладок, а также встроенных решений.
Для стирания энергозависимой памяти выключите принтер.
Для стирания энергонезависимой памяти см. пункт меню в меню Configuration, относящийся к этому.
Панель управления принтером и плата RIP/контроллер содержат NVRAM. После удаления старой детали она должна быть возвращена на следующий уровень поддержки.
