6. Информация о ремонте
ВНИМАНИЕ—ОПАСНОСТЬ УДАРА: Для вашей безопасности и предотвращения повреждения принтера отключите кабель питания от электросети перед подключением или отключением любого кабеля, электронной платы или узла. Разъедините все соединения между принтером и ПК/периферийными устройствами.
Этот принтер содержит различные типы памяти, способные хранить параметры устройства и сети, информацию из встроенных решений и данные пользователя. Типы памяти вместе с типами данных, хранящихся в каждой, описаны ниже.
Энергозависимая память — это устройство использует стандартное оперативное запоминающее устройство (RAM) для временного буферизации данных пользователя во время простых работ печати.
Энергонезависимая память — это устройство может использовать две формы энергонезависимой памяти: EEPROM и NAND (флэш-память). Оба типа используются для хранения операционной системы, параметров устройства, информации сети, параметров сканера и закладок, а также встроенных решений.
Для стирания энергозависимой памяти выключите принтер.
Для стирания энергонезависимой памяти см. пункт меню в меню Configuration, относящийся к этому.
Панель управления принтера и плата контроллера содержат NVRAM. После удаления старой детали она должна быть возвращена на следующий уровень поддержки.
Многие электронные изделия содержат детали, чувствительные к электростатическому разряду (ESD). Для предотвращения повреждения деталей, чувствительных к ESD, следуйте этим инструкциям в дополнение ко всем обычным мерам предосторожности, таким как отключение питания перед снятием логических плат:
Держи деталь, чувствительную к электростатическому разряду, в оригинальной транспортной упаковке (специальном "ESD мешке") до готовности установить деталь в машину.
Совершайте минимально возможные движения телом, чтобы предотвратить накопление статического электричества от синтетических волокон одежды, ковров и мебели.
Наденьте антистатический браслет на запястье. Подключите браслет к точке заземления системы. Это разряжает статическое электричество из вашего тела в машину.
Держите ЭСР-чувствительный узел за его разъемный кожух (крышку); не трогайте его контакты. Если вы снимаете подключаемый модуль, используйте правильный инструмент.
Не кладите ЭСР-чувствительный узел на крышку машины или на металлический стол; если вам нужно положить ЭСР-чувствительный узел по какой-либо причине, сначала поместите его в специальный пакет.
Предотвращайте случайное касание ЭСР-чувствительных узлов другим персоналом. Устанавливайте крышки машины, когда вы не работаете на машине, и не кладите незащищенные ЭСР-чувствительные узлы на стол.
По возможности держите все ЭСР-чувствительные узлы в заземленном металлическом шкафу (корпусе).
Будьте особенно осторожны при работе с деталями, чувствительными к ESD, когда используется зимнее отопление, так как низкая влажность способствует накоплению статического электричества.
Эту процедуру следует выполнять только в случае отказа как платы контроллера, так и панели управления. Если требуется заменить только один из ремонтируемых узлов, следуйте процедуре запуска, описанной в процедуре снятия узла.
Литиевая батарея в этом устройстве не предназначена для замены. Неправильная замена литиевой батареи может привести к взрыву. Не перезаряжайте, не разбирайте и не сжигайте литиевую батарею.
Утилизируйте использованные литиевые батареи в соответствии с инструкциями производителя и местными нормативными актами.
Предупреждение—Возможное повреждение: Если панель управления и плата контроллера заменяются одновременно, замените детали в указанном порядке, чтобы избежать повреждения машины.
1. Замените плату контроллера.
Примечание: Не устанавливайте новую панель управления и плату контроллера в машину одновременно.
2. После установки новой платы контроллера и перед установкой новой панели управления запустите принтер
3. После завершения запуска принтера отключите принтер и замените панель управления.
Примечание: Если дисплей панели управления вышел из строя, цикл запуска принтера завершается, когда двигатель привода и вентиляторы останавливаются и машина становится тихой.
4. После установки новой панели управления запустите принтер в режим диагностики и позвольте принтеру
пройти полный цикл запуска и дисплею перейти в режим Ready.
5. Если проблемы сохраняются, оставьте новую панель управления в машине, установите старую плату контроллера
обратно в машину и запустите её. После запуска машины выключите машину и установите новую плату контроллера. После установки новой платы контроллера перезагрузите машину и позвольте ей пройти цикл запуска.
По завершении этой процедуры не требуется настраивать какие-либо параметры.
Если указанная процедура не помогла, свяжитесь с центром технической поддержки для получения дальнейших инструкций.

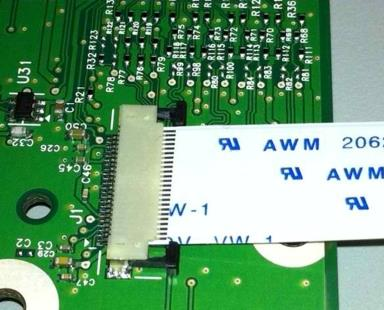

На платах и картах, используемых в этом принтере, установлены разъемы Zero Insertion Force (ZIF). Перед вставкой или извлечением кабеля из этих разъемов прочитайте весь раздел. Будьте предельно осторожны, чтобы не повредить разъем или кабель при вставке или извлечении кабеля.
Внимание—Возможное повреждение: Не вставляйте кабель так, чтобы контакты были направлены на актуатор блокировки. Контакты всегда должны быть обращены в сторону, противоположную актуатору.
Внимание—Возможное повреждение: Не вставляйте кабель по диагонали в разъем ZIF. Это может привести к повреждению контактов кабеля.
Внимание—Возможное повреждение: Избегайте использования ногтя или острого предмета для открытия механизма блокировки.
Внимание—Возможное повреждение: Избегайте надавливания на кабель при открытии механизма блокировки.
Это также может повредить кабель.

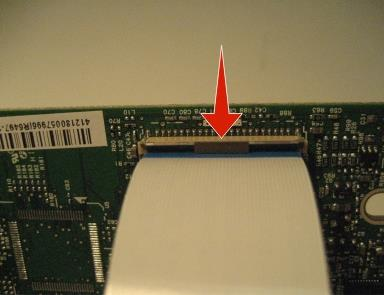

Это типы разъемов ZIF, используемые в этом принтере:

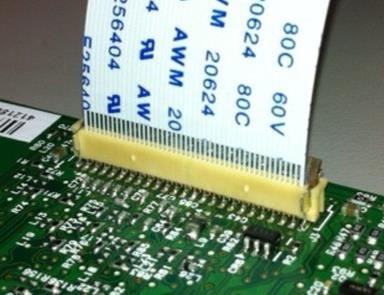

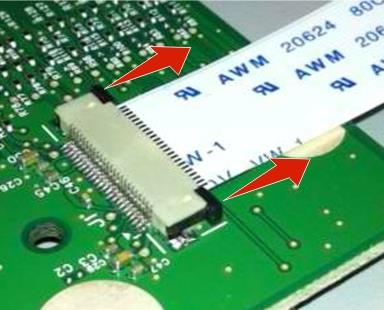

Данный FRU содержит горизонтальный верхний контактный кабельный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Горизонтальный верхний контактный разъем использует откидной актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется горизонтально в разъем.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно поднимите или закройте две лапки, расположенные на каждом конце актуатора. Обе лапки должны перемещаться одновременно. Не закрывайте актуатор из центра актуатора.

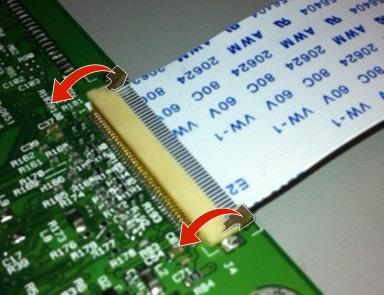

1. Поместите палец на каждый конец актуатора блокировки, затем осторожно поднимите актуатор в разблокированное положение.
2. Выньте кабель из разъема.
1. При установке кабеля проверьте актуатор блокировки и убедитесь, что он находится в разблокированном положении. Лапки на концах актуатора находятся в вертикальном положении, когда актуатор разблокирован.

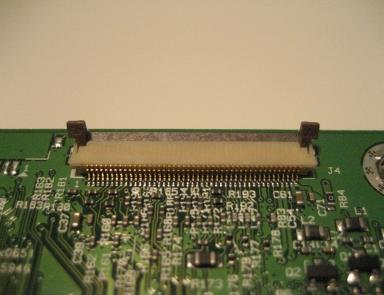

Лапки на концах актуатора находятся в вертикальном положении, когда актуатор разблокирован.
2. Вставьте кабель так, чтобы контакты кабеля были обращены вверх. Вставьте кабель сверху актуатора.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3. Поверните актуатор блокировки в заблокированное положение. Кабель не должен перемещаться при выполнении этого шага.
Если кабель перемещается, откройте актуатор, переместите кабель и закройте актуатор в нижнее положение.
Данный FRU содержит горизонтальный нижний контактный кабельный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Горизонтальный нижний контактный разъем использует откидной актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется горизонтально в разъем.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно поднимите центр актуатора пальцем. Не используйте ноготь или отвертку для открытия актуатора. Это может повредить кабель ленты. Не закрывайте актуатор с концов актуатора.
1. Поместите два пальца в сторону каждого конца актуатора блокировки, затем осторожно поднимите актуатор в разблокированное положение.
2. Выньте кабель из разъема.
1. Проверьте актуатор и убедитесь, что он находится в открытом положении.
2. Вставьте кабель в разъем ZIF так, чтобы контакты были обращены вниз и в сторону, противоположную актуатору блокировки. Кабель должен быть вставлен ниже актуатора.
3. Поместите палец в центр актуатора, затем поверните актуатор блокировки в заблокированное положение.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
Данный FRU содержит вертикальный монтажный контактный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Вертикальный монтажный контактный разъем использует откидной актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется вертикально в разъем.
1. Осторожно поверните актуатор блокировки из центра актуатора в разблокированное положение.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно поднимите центр актуатора пальцем. Не используйте ноготь или отвертку для открытия актуатора. Это может повредить кабель ленты. Не закрывайте актуатор с концов актуатора.
1. При установке кабеля проверьте актуатор блокировки и убедитесь, что он находится в открытом положении.
2. Выньте кабель из разъема.
2. Вставьте кабель так, чтобы контакты кабеля были обращены в сторону, противоположную актуатору блокировки. Вставьте кабель сверху.
3. Поверните актуатор блокировки в заблокированное положение, нажимая на оба конца актуатора.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
Кабель не должен перемещаться при выполнении этого шага. Если кабель перемещается, откройте актуатор, переместите кабель и закройте актуатор в нижнее положение.
Данный FRU содержит горизонтальный скользящий контактный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Горизонтальный скользящий контактный разъем использует скользящий актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется горизонтально в разъем.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно нажимайте или тяните две лапки, расположенные на каждом конце актуатора. Не закрывайте актуатор из центра актуатора.
Не используйте отвертку для открытия или закрытия актуатора. Это может привести к повреждению кабеля или разъема.

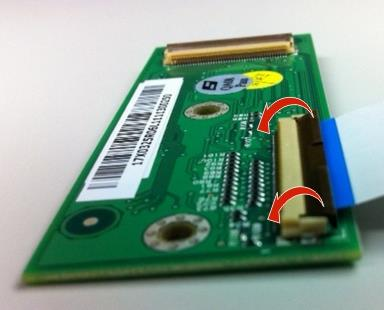

1. Одновременно сдвиньте две лапки, расположенные на концах актуатора блокировки, в сторону от центра.
1. При установке кабеля проверьте актуатор блокировки и убедитесь, что он находится в открытом положении. Если вы
2. Выньте кабель из разъема.
1. When installing the cable, check the locking actuator to verify it is in the open position. If you are
Открыв разъем, потяните обе концевые табуляции с равным усилием, чтобы избежать повреждения разъема.
2. Вставьте кабель контактами в сторону от актуатора блокировки. Вставьте
3. Сдвиньте актуатор блокировки в направлении разъема, фиксируя кабель на месте. Кабель не должен
двигаться при выполнении этого шага. Если кабель движется, откройте актуатор, переместите кабель и закройте актуатор в нижнее положение.

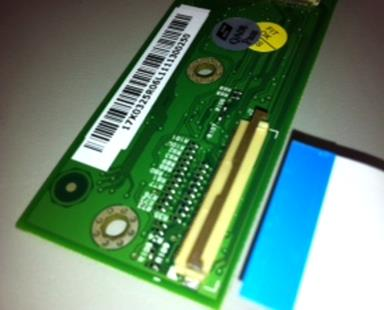

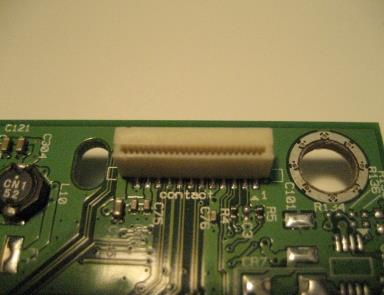

Этот FRU содержит разъем Low Insertion Force (LIF). Перед выполнением прочитайте инструкции.
Предупреждение—Возможное повреждение: При установке кабеля в разъем LIF соблюдайте осторожность, чтобы избежать изгибания краев кабелей и повреждения контактов на кабелях.
1. Посмотрев на разъем, отметьте, с какой стороны расположены контакты. На многих платах будут
посмотрев на плату, отметьте, что контакты от платы к разъему расположены на стороне разъема с контактами.
2. Вставьте кабель прямо в разъем.
Примечание: Убедитесь, что кабель установлен прямо в разъем. Если кабель установлен неправильно, могут возникнуть сбои.
Печатающая головка должна быть правильно позиционирована после снятия. Используйте острый карандаш или малую отвертку с плоским лезвием, чтобы отметить положение старой печатающей головки на раме принтера. Выровняйте новую печатающую головку относительно положения старой печатающей головки.
Примечание: Перекос вызывается подачей листа через принтер в неправильном положении. Все изображение повернуто относительно краев листа. Однако механически неправильно выровненная печатающая головка вызывает появление горизонтальных линий перекошенными, тогда как вертикальные линии остаются параллельными вертикальным краям. Корректировки перекоса отсутствуют. Проверьте износ захватывающих шин, препятствия в пути подачи бумаги, термоузел на правильность установки и направляющие лотка на соответствие носителю.
1. Перейдите в меню Диагностика и распечатайте страницу быстрого теста:
2. Согните распечатанную тестовую страницу с левой стороны так, чтобы несколько миллиметров линий сетки обернулись
3. Согните вторую вертикальную складку рядом с центром так, чтобы верхний край левой стороны совпал с верхним краем правой стороны
4. Если линии сетки правого клапана совпадают ниже соответствующих линий на левом клапане, отрегулируйте
печатающую головку по часовой стрелке относительно принтера и повторите проверку. Если линии сетки левого клапана совпадают ниже соответствующих линий правой стороны, отрегулируйте печатающую головку против часовой стрелки.
5. Распечатайте еще одну страницу быстрого теста и проверьте, нужны ли дополнительные регулировки.
6. После получения правильно отрегулированного изображения на бумаге затяните все винты.
7. Выровняйте печатающую головку в электронном виде.
Примечание: Перед электронным выравниванием печатающей головки сначала выполните механическое выравнивание.
1. Перейдите в меню Диагностика и распечатайте страницу быстрого теста:

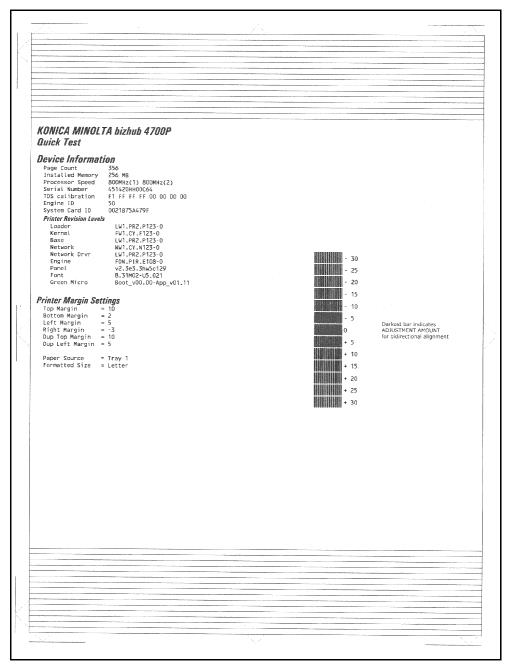

Пример страницы быстрого теста. Используйте реальный лист.
2. В меню Регистрация выберите параметр Правое поле:
3. Для определения параметра Правое поле:
a. Выберите значение самой темной полосы на правой стороне страницы быстрого теста.
b. Добавьте это значение к текущему параметру Правое поле, найденному на левой стороне страницы быстрого теста.
Например, если текущий параметр Правое поле равен -2, а самая темная полоса находится в +3, то параметр правого поля будет равен +1 (-2+3=+1).
4. Выберите и сохраните нужный параметр Правое поле.
5. Распечатайте еще одну страницу быстрого теста и проверьте, находится ли самая темная полоса на нуле. Если да, проверьте
Примечание: выравнивание левого поля позиционирует чёрную плоскость вправо или влево. Выравнивание правого поля не изменяет поля и должно использоваться только для регулировки печатающей головки.
При замене узлов помните следующие советы:
при сборке избегайте защемления проводов, перекрытия пути подачи бумаги или ограничения механического движения.
Снимите картридж тонера, модуль формирования изображения и лоток подачи носителя перед снятием других узлов принтера. Модуль формирования изображения необходимо осторожно поставить на чистую, гладкую и ровную поверхность. Его также следует защитить от света, пока он находится вне устройства.
Отключите все внешние кабели от принтера, чтобы предотвратить возможное повреждение во время обслуживания.
Если не указано иное, переустановите узлы в обратном порядке снятия.
При переустановке узла, закрепленного несколькими винтами, начните со всех винтов перед окончательным затягиванием.
1. Расположите принтер так, чтобы он сидел на правой стороне.

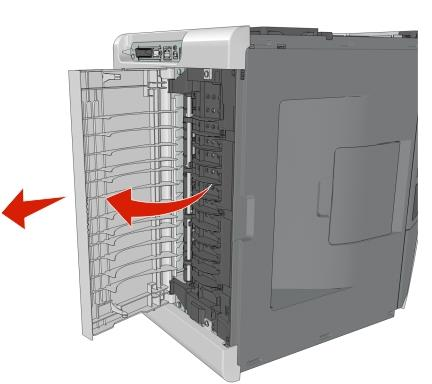

2. Откройте переднюю дверцу.

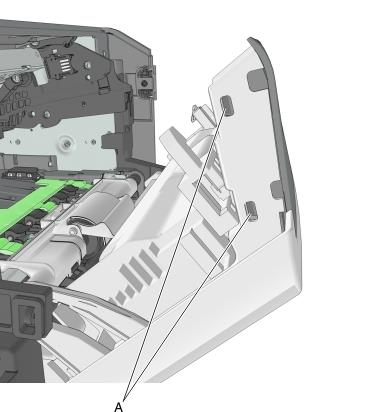

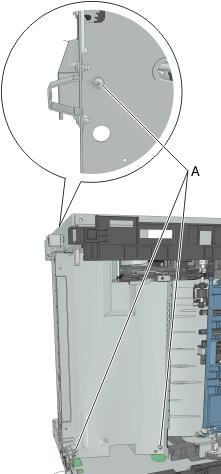

3. Снимите два винта (A), крепящие левую крышку.
4. Отпустите защелки и поднимите левую крышку вверх для снятия.
1. Снимите левую крышку. См. Снятие левой крышки.

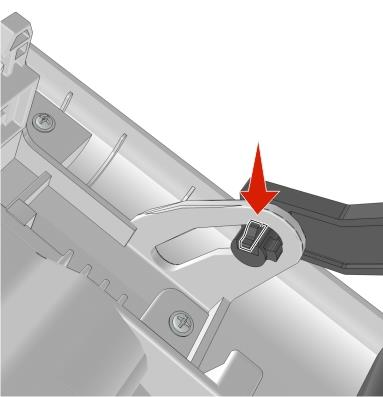

2. Сожми защелку, затем отсоедини тягу от передней двери.
3. Удали 4 винта (A), затем удали главный редуктор привода.
4. Отсоедини кабель от главного редуктора привода.

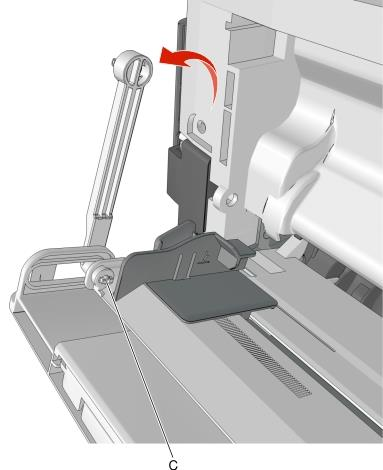

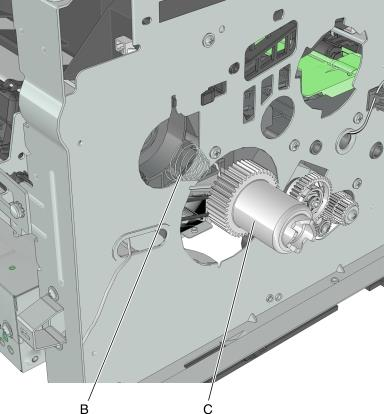

5. Удали пружину (B) и шестерню термоузла (C).
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали главный редуктор привода. См. Снятие главного редуктора привода.
3. Удали переднюю дверь. См. Снятие передней двери.

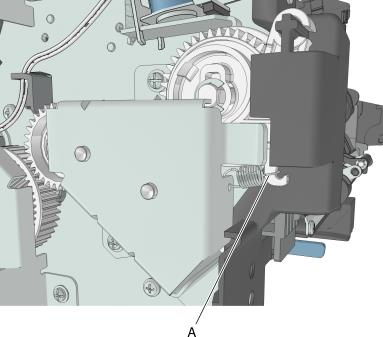

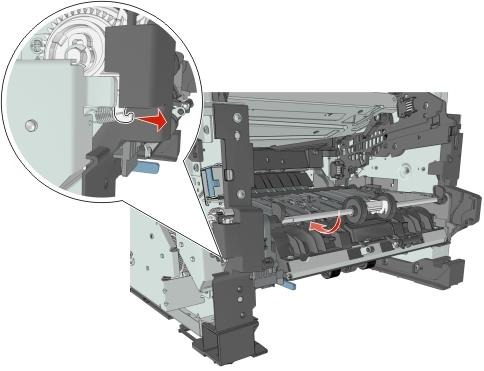

4. Отсоедини пружину от принтера (A).

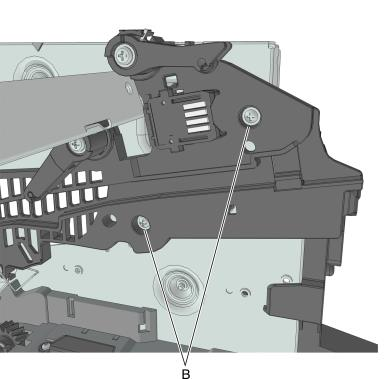

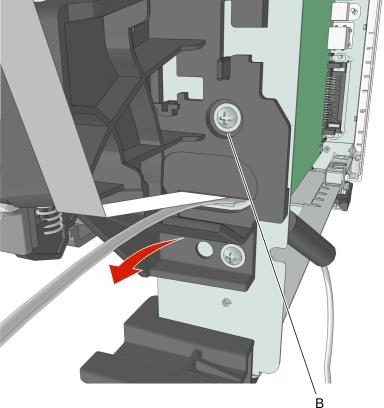

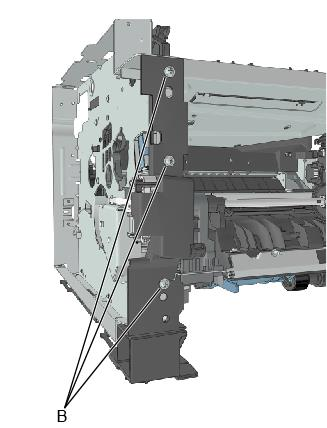

5. Удали три винта (B), затем удали левое переднее крепление.

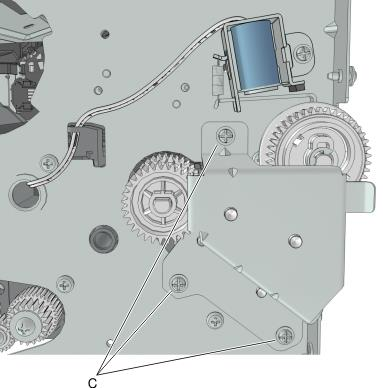

6. Удали три винта (C), затем удали редуктор MPF.

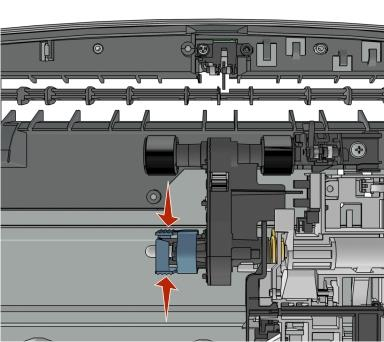

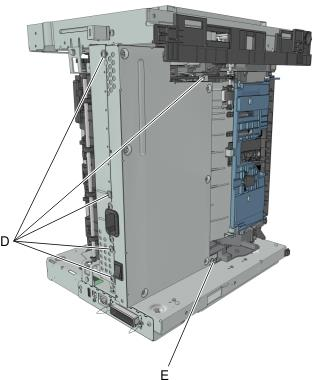

7. Отожми две защелки (D), затем удали шестерни главного входного привода.
8. Удали E-clip (E), затем удали секторную шестерню MPF (F).
1. Удали правую крышку. См. Снятие правой крышки.
2. Удали левую крышку. См. Снятие левой крышки.
3. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
4. Удали верхнюю крышку. См. Снятие верхней крышки.
5. Удали вентилятор охлаждения. См. Снятие вентилятора охлаждения.
6. Отсоедини кабель JDRSOL1 от платы контроллера.

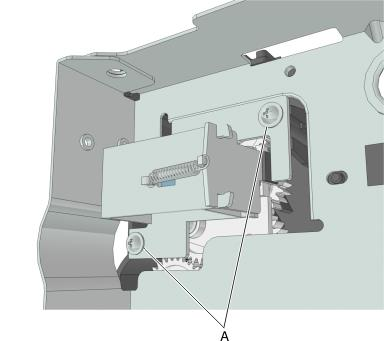

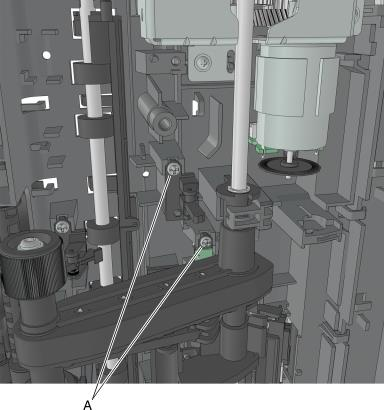

7. Удали два винта (A), крепящих соленоид реверса.
1. Снимите левую крышку. См. Снятие левой крышки.

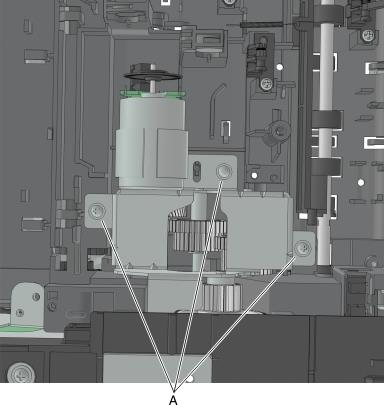

2. Удали четыре винта (A), крепящих редуктор картриджа.
3. Отсоедини кабель от редуктора картриджа.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
3. Удали блок питания. См. Снятие блока питания.
4. Удали экран блока питания. См. Снятие экрана блока питания.
5. Удали дуплекс. См. Снятие дуплекса.
6. Установи принтер так, чтобы он лежал на правом боку.

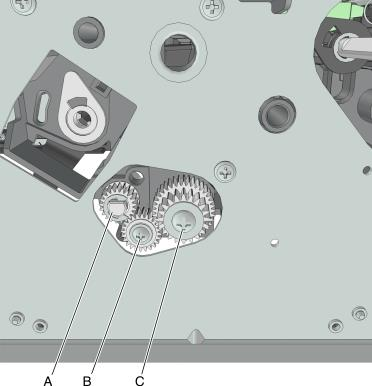

7. Удали E-clip (A).
8. Удали винт (B).
9. Удали винт (C).

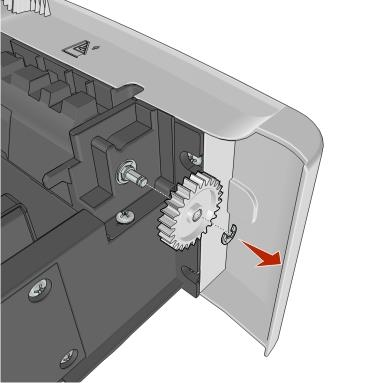

10. Удали три шестерни.

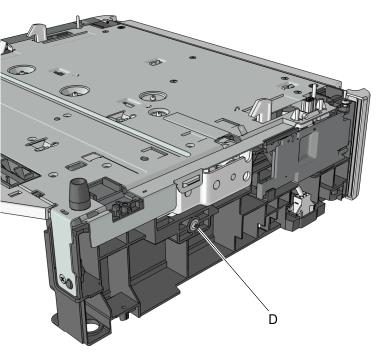

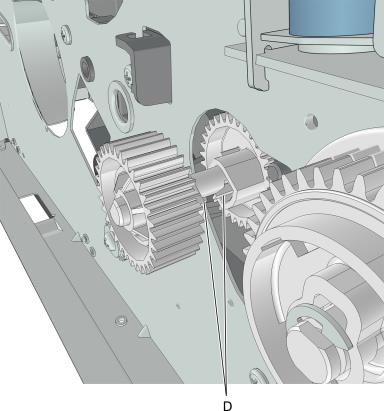

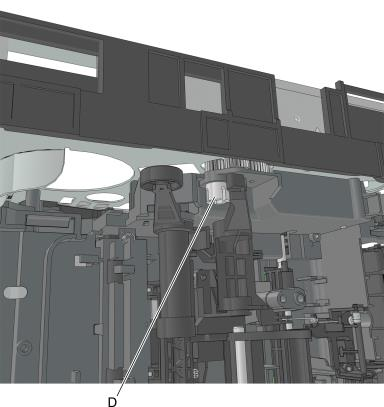

11. Со стороны трех шестерен удали муфту дуплекса (D).

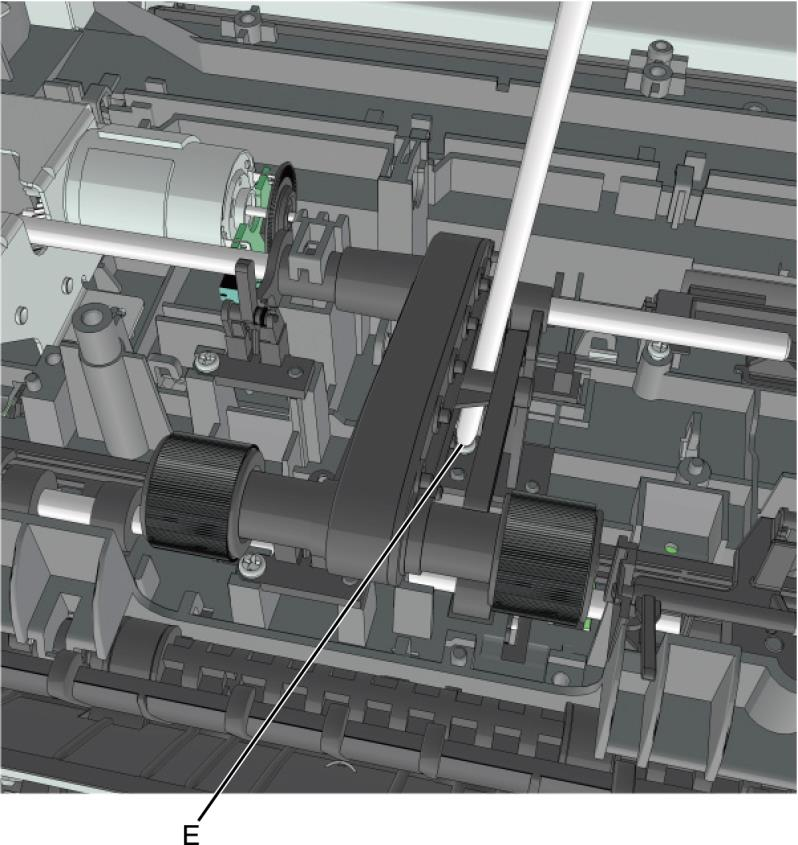

12. Удали тягу дуплекса (E) из дуплекса.
1. Открой переднюю дверь.
2. Установи принтер так, чтобы он лежал на левом боку.

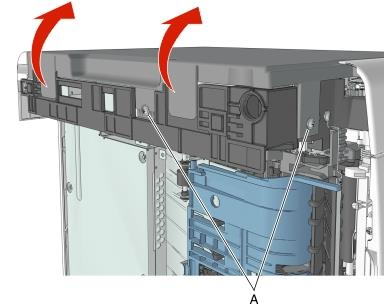

3. Удали два винта (A), крепящих правую крышку.
4. Отожми защелки (B) для снятия правой крышки.
1. Удали правую крышку. См. Снятие правой крышки.

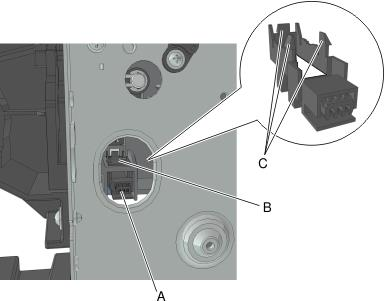

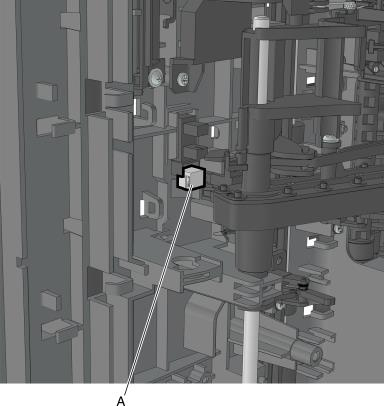

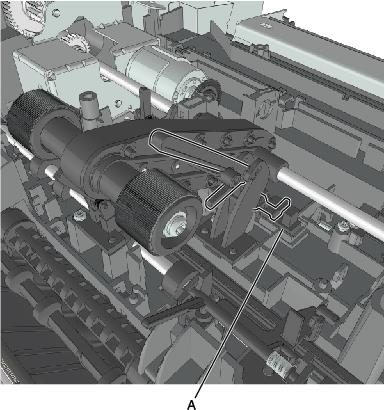

2. Отсоедини кабель от датчика наличия лотка (A).

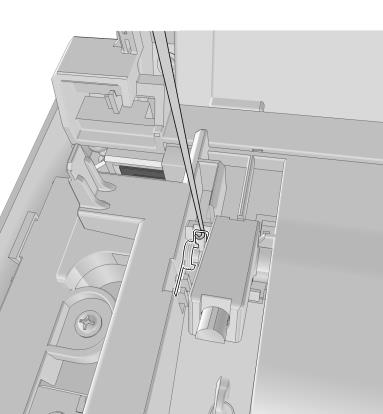

3. Подними крышку фиксатора датчика (B).
Примечание: Фиксатор закреплен на датчике клеем.
4. Отожми три защелки (C), затем удали датчик наличия лотка.
1. Удали правую крышку. См. Снятие правой крышки.

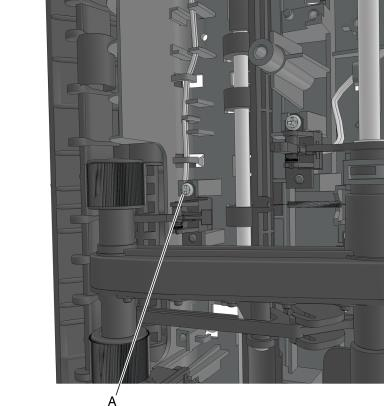

2. Удали винт (A), затем удали направляющую вентилятора охлаждения.
1. Удали правую крышку. См. Снятие правой крышки.
2. Снимите воздуховод охлаждающего вентилятора. См. Снятие воздуховода охлаждающего вентилятора.
3. Отсоедините кабель JFAN1 от платы контроллера.

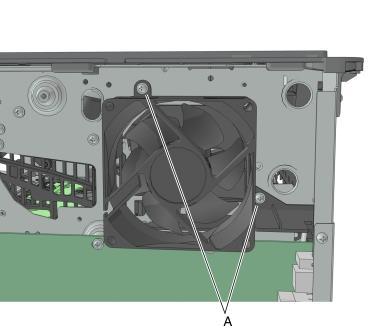

4. Выверните два винта (A), затем снимите вентилятор и кронштейн вентилятора.
5. Выверните два винта (B), крепящие вентилятор к кронштейну вентилятора.
1. Удали правую крышку. См. Снятие правой крышки.
2. Отсоедините все кабели от платы контроллера.

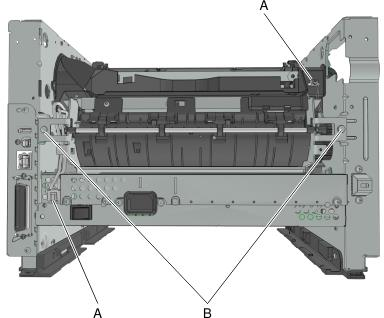

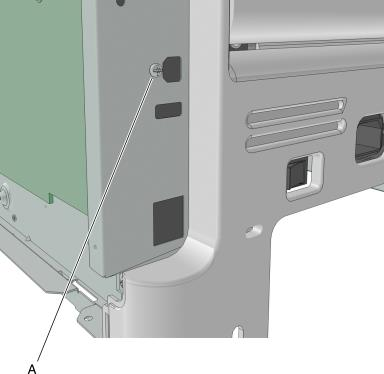

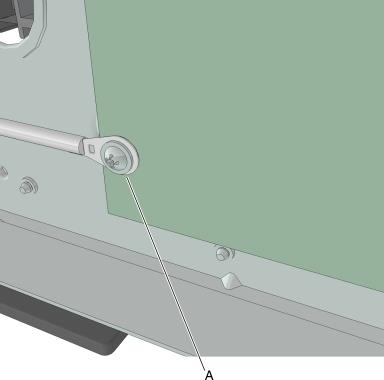

3. Выверните винт (A) с задней стороны принтера.

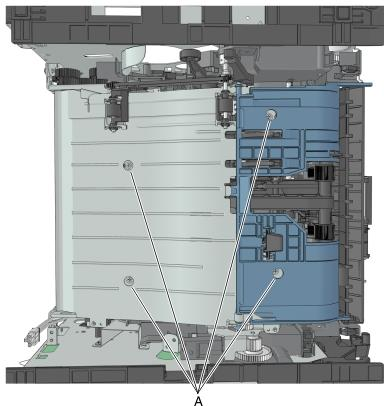

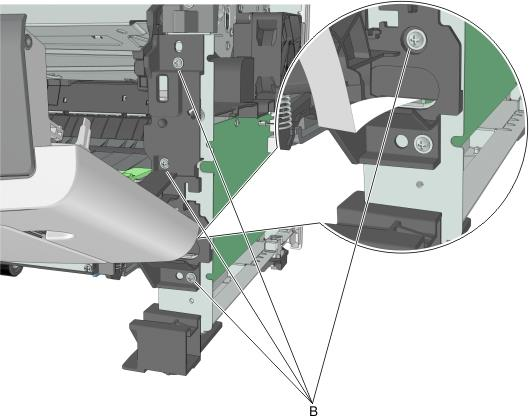

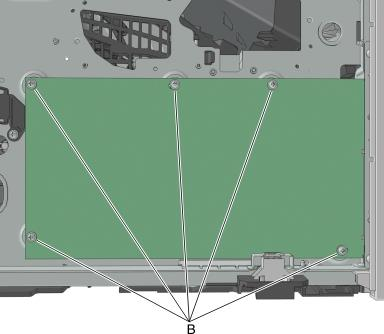

4. Выверните пять винтов (B), крепящих плату контроллера.
1. Удали правую крышку. См. Снятие правой крышки.
2. Отсоедините кабель JARW1 от платы контроллера.

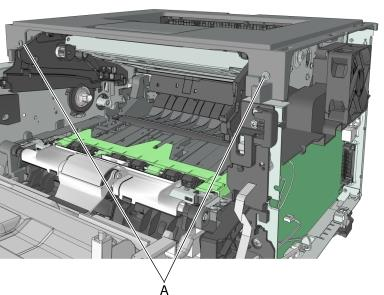

3. Выверните два винта (A).
4. Выверните два винта (B), затем отсоедините направляющую картриджа справа.
Предупреждение—Возможное повреждение: Не перекусывайте и не отсоединяйте кабель на задней стороне направляющей картриджа справа. Оставьте направляющую картриджа справа висящей при выполнении остальных шагов.
5. Со стороны направляющей картриджа справа отожмите 4 фиксатора (C) для отсоединения интеллектуального картриджа тонера.
Примечание: Обратите внимание на исходное положение пружины и актуаторов.
1. Проверьте правильность установки пружины и актуаторов.
2. Нажмите на актуатор картриджа. Замок картриджа должен подняться.
3. Отпустите актуатор картриджа. Замок картриджа должен вернуться в исходное положение.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Снимите переднюю дверцу. См. Снятие передней дверцы.
3. Отсоедините пружину (A) от принтера.
4. Выверните три винта (B), затем снимите левый передний кронштейн.
1. Удали правую крышку. См. Снятие правой крышки.
2. Отсоедините все кабели панели управления от платы контроллера.
3. Отсоедините кабель JCVR1 от платы контроллера.
4. Выверните винт (A) для отсоединения провода заземления.
5. Выверните четыре винта (B), затем снимите правый передний кронштейн.
Предупреждение—Возможное повреждение: Не касайтесь ролика переноса голыми руками. Масло с кожи может повредить его.

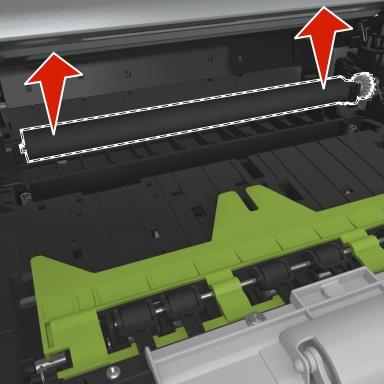

1. Нажмите на фиксаторы на каждом конце ролика переноса.
2. Поднимите и снимите ролик переноса.
Предупреждение—Возможное повреждение: Не снимайте пружину под левым фиксатором. Это повредит принтер.
1. Открой переднюю дверь.
2. Наклоните шток картриджа.
3. Поверните и затем снимите шток картриджа.
1. Используйте крючок для пружины, чтобы удержать пружину, затем переустановите шток картриджа.
2. Установите пружину на шток.
1. Открой переднюю дверь.
2. Нажмите на фиксаторы (A), затем снимите панель.
1. Открой переднюю дверь.
2. Выверните пять винтов (A), крепящих пластину с названием.
1. Удали правую крышку. См. Снятие правой крышки.
2. Снимите пластину с названием. См. Снятие пластины с названием.
3. Снимите панель. См. Снятие панели.
4. Выверните винт (A), крепящий разъем заземления к плате контроллера.
5. Отсоедините кабели JUSBF1 (только для bizhub 4700P) и JUICC1 от платы контроллера.
6. Выверните винт (B) с правого переднего кронштейна и протяните кабели через паз.

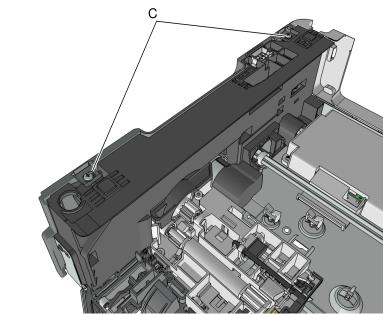

7. Выверните два винта (C), крепящих узел панели управления.
8. Протяните все кабели за пределы принтера для полного снятия узла панели управления.
1. Удали правую крышку. См. Снятие правой крышки.
2. Снимите пластину с названием. См. Снятие пластины с названием.
3. Снимите панель. См. Снятие панели.
4. Снимите узел панели управления. См. Снятие узла панели управления.

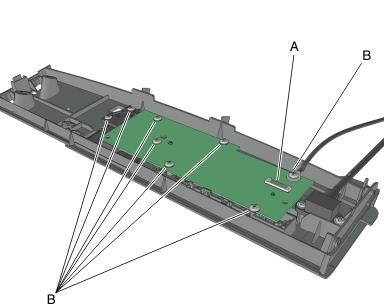

5. Снимите кабель с разъёма (A).
6. Снимите восемь винтов (B).
7. Переверните UICC, затем снимите винт (C).
Примечание: крышка панели управления, кнопки и световод не входят в состав UICC.
1. Удали правую крышку. См. Снятие правой крышки.
2. Снимите пластину с названием. См. Снятие пластины с названием.
3. Снимите панель. См. Снятие панели.
4. Снимите узел панели управления. См. Снятие узла панели управления.

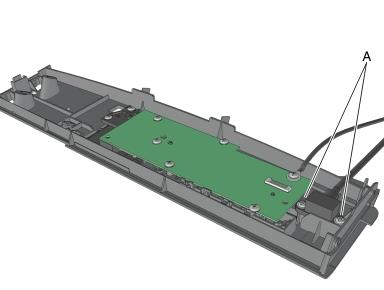

5. Снимите два винта (A), затем снимите USB-порт панели управления.
Снимите табличку с названием. См. Снятие таблички с названием.

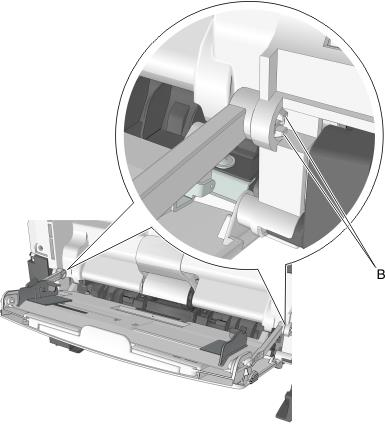

Сожмите защёлки (B), чтобы отпустить левую и правую тяги.
Отпустите блокировку (C), снимите тягу MPF. Повторите на другой тяге MPF.
Отпустите правый язычок (D) MPF.
Сдвиньте узел MPF, чтобы снять его.
Снимите два винта (A), затем снимите крышку ролика захвата MPF.
1. Снимите крышку ролика захвата MPF. См. Снятие крышки ролика захвата MPF.
2. Снимите два винта (A).

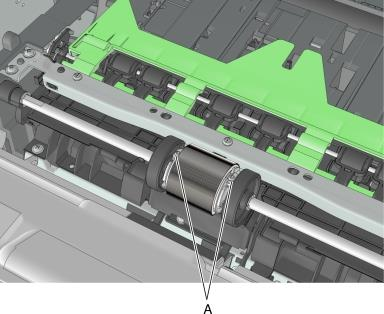

3. Вытяните ролик захвата MPF наружу, чтобы снять его.
Внимание—Возможное повреждение: не касайтесь шины захвата голыми руками, так как это может повредить ролик захвата.
1. Снимите крышку ролика захвата MPF. См. Снятие крышки ролика захвата MPF.
2. Поверните дугу.
3. Сожмите защёлки, затем снимите дугу.
1. Снимите крышку ролика захвата MPF. См. Снятие крышки ролика захвата MPF.
2. Снимите ролик захвата MPF. См. Снятие ролика захвата MPF.
3. Снимите четыре винта (A), затем снимите крышку доступа к замятиям.
1. Удали правую крышку. См. Снятие правой крышки.
2. Отсоедините следующие кабели от платы контроллера:
3. Сожмите защёлку, затем отсоедините тягу от передней дверцы.
4. Выверните винт (A) для отсоединения провода заземления.
5. Снимите четыре винта (B).
6. Снимите правый передний кронштейн, затем снимите переднюю дверцу.

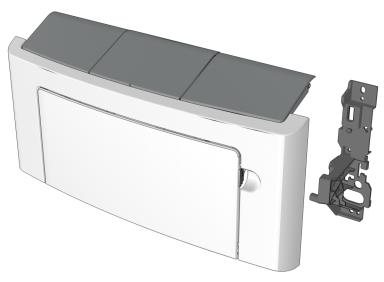

Ниже изображены передняя дверца и правый передний кронштейн.
1. Установите левую сторону передней дверцы на принтер.
2. Прикрепите правый передний кронштейн к передней дверце.
3. Установите правый передний кронштейн на принтер.
1. Удали правую крышку. См. Снятие правой крышки.
2. Снимите переднюю дверцу. См. Снятие передней дверцы.
3. Снимите табличку с названием. См. Снятие таблички с названием.
4. Снимите узел MPF. См. Снятие узла MPF.
5. Снимите безель. См. Снятие безеля.
6. Снимите узел панели управления. См. Снятие узла панели управления.
7. Передняя крышка доступа остаётся на месте.
1. Снимите переднюю дверцу. См. Снятие передней дверцы.
2. Снизу от правого переднего кронштейна снимите винт (A).
1. Удали правую крышку. См. Снятие правой крышки.
2. Снимите переднюю дверцу. См. Снятие передней дверцы.
3. Снимите крышку ролика захвата MPF. См. Снятие крышки ролика захвата MPF.
4. Снимите ролик захвата MPF. См. Снятие ролика захвата MPF.
5. Снимите крышку доступа к замятиям. См. Снятие крышки доступа к замятиям.
6. Отсоедините кабель JMPF1 от платы контроллера.
7. Снимите четыре винта (A).

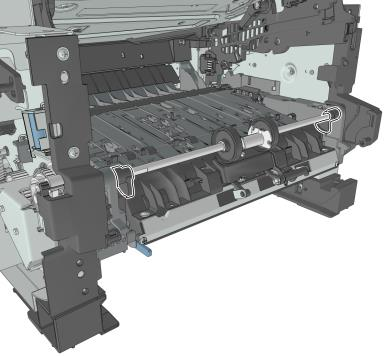

8. Нажми и удерживай кулачок-ограничитель, чтобы отпустить вал MPF.
9. Поверни вал MPF внутрь так, чтобы кулачки на каждом конце указывали вверх.
10. Отпусти фронтальное направляющее от направляющих на каждом конце.
Примечание при установке: Кулачки на каждом конце вала MPF должны указывать вниз.
1. Удали правую крышку. См. Снятие правой крышки.
2. Снимите переднюю дверцу. См. Снятие передней дверцы.
3. Снимите крышку ролика захвата MPF. См. Снятие крышки ролика захвата MPF.
4. Снимите ролик захвата MPF. См. Снятие ролика захвата MPF.
5. Снимите крышку доступа к замятиям. См. Снятие крышки доступа к замятиям.

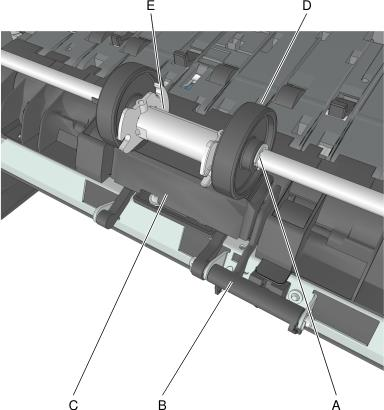

6. Удали E-клип (A).
7. Нажимая на флаг датчика MPF (B) и сепаратор (C), переместить ролик-ограничитель (D)
и муфту подбора MPF (E) вправо.
8. Удали штифт (F).
9. Нажимая на флаг датчика MPF и сепаратор, переместить ролик-ограничитель (G)

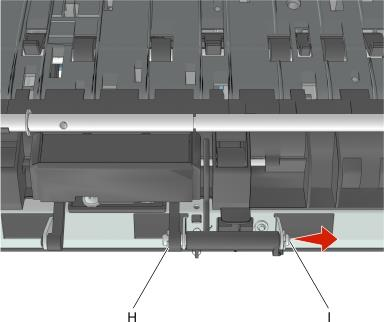

10. Удали E-клип (H), затем переместить вал (I) вправо.
11. Удали сепаратор и пружину под ним.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
3. Отсоедини кабель (A) сзади и отсоедини кабель (B) слева.
4. Установи принтер так, чтобы он опирался на правый край.

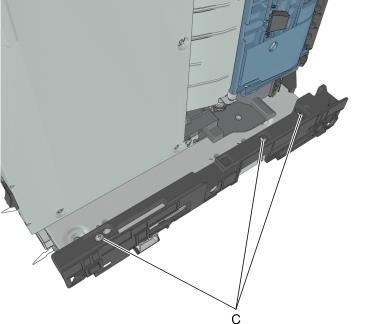

5. Удали три винта (C), затем удали направляющую правого лотка.
6. Удали пять металлических винтов (D) и пластиковый винт (E), крепящие БПП.
7. Удали БПП, затем отсоедини все кабели от БПП.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
3. Удали блок питания. См. Снятие блока питания.
4. Установи принтер так, чтобы он опирался на правый край.
5. Удали три винта (A), затем удали защитный экран БПП.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
3. Удали блок питания. См. Снятие блока питания.
4. Удали экран блока питания. См. Снятие экрана блока питания.
5. Установи принтер так, чтобы он опирался на правый край.

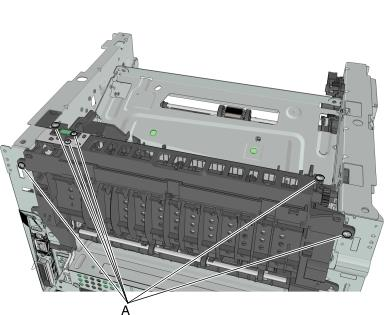

6. Удали четыре винта (A), крепящие дуплекс.
Примечание: Связь дуплекса (B) входит в состав FRU.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали правую крышку. См. Удаление правой крышки.
3. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
4. Удали БПП. См. Удаление БПП.
5. Удали защитный экран БПП. См. Удаление защитного экрана БПП.
6. Удали дуплекс. См. Удаление дуплекса.
7. Отсоедини кабель JDUPPI1 от платы контроллера.
8. Удали два винта (A) и отрежь кабель рядом с рамой, чтобы отсоединить датчики.
9. Удали вторую часть кабеля из принтера.
1. Установи датчик дуплекса, затем датчик входа.

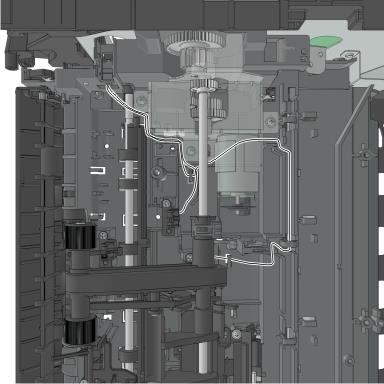

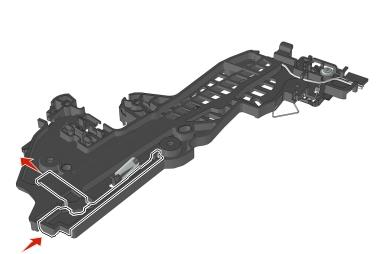

2. Проложи кабель по новому маршруту.
3. Закрепи кабель у редуктора мотора подбора/подъема кабельными стяжками. Обрежь лишние кабельные стяжки.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали правую крышку. См. Удаление правой крышки.
3. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
4. Удали БПП. См. Удаление БПП.
5. Удали защитный экран БПП. См. Удаление защитного экрана БПП.
6. Удали дуплекс. См. Удаление дуплекса.
7. Отсоедини кабель JINDEX1 от системной платы.
8. Удали винт (A).
9. Проложи кабель в сторону, затем удали датчик индекса.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали главный редуктор привода. См. Снятие главного редуктора привода.
3. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
4. Удали БПП. См. Удаление БПП.
5. Удали защитный экран БПП. См. Удаление защитного экрана БПП.
6. Удали дуплекс. См. Удаление дуплекса.

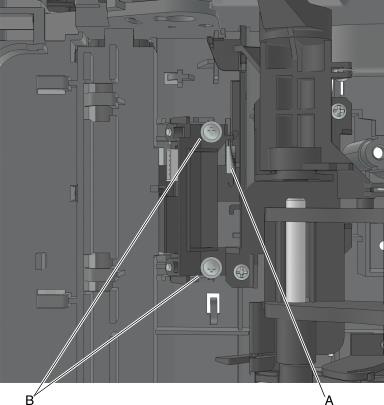

7. Отсоедини пружину (A) от принтера.
8. Удали два винта (B), затем удали датчик.
9. Отсоедини кабель от датчика.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
3. Удали блок питания. См. Снятие блока питания.
4. Удали экран блока питания. См. Снятие экрана блока питания.
5. Удали дуплекс. См. Снятие дуплекса.
6. Установи принтер так, чтобы он опирался на левый край.
7. Отсоедини кабель от датчика наличия бумаги (A).

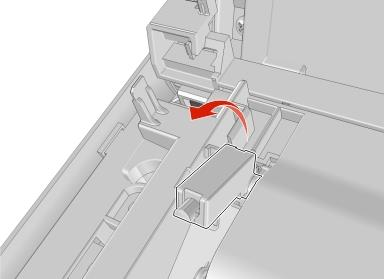

8. Изнутри принтера отпусти три фиксатора (B).
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали правую крышку. См. Удаление правой крышки.
3. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
4. Удали БПП. См. Удаление БПП.
5. Удали защитный экран БПП. См. Удаление защитного экрана БПП.
6. Удали дуплекс. См. Удаление дуплекса.
7. Установи принтер так, чтобы он опирался на левый край.
8. Отсоедини кабель JACM1 от платы контроллера.

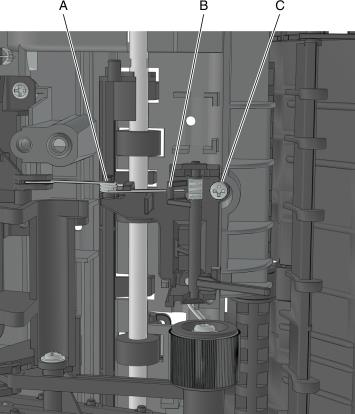

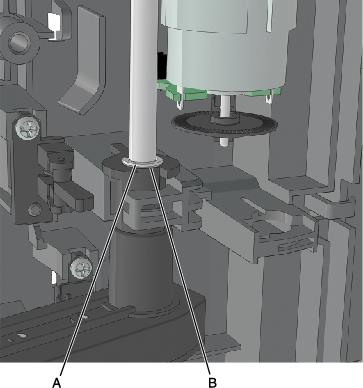

9. Отпусти пружину-фиксатор (A) из кронштейна (B).
10. Сними винт (C).
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
3. Удали блок питания. См. Снятие блока питания.
4. Удали экран блока питания. См. Снятие экрана блока питания.
5. Удали дуплекс. См. Снятие дуплекса.

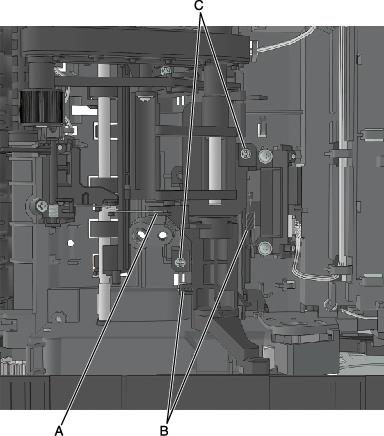

6. Сними пружину-фиксатор (A).
7. Сними две пружины (B).
8. Сними два винта (C).
Ниже показаны кулачок отпуска и кронштейн.
9. Сними винт (D), крепящий кулачок подъёма ACM к корпусу ACM.
10. Сними кулачок подъёма ACM, сдвинув его со вала.
11. Сними винт (E) и затем сними флажок датчика наличия бумаги.
Примечание по установке: выполни следующее для обеспечения правильной установки флажка датчика:
1. Поднимите ACM.
2. Выступ на ACM должен совпадать с пазом на флажке датчика.
3. Флажок датчика должен совпадать с датчиком наличия бумаги (A).
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
3. Удали блок питания. См. Снятие блока питания.
4. Удали экран блока питания. См. Снятие экрана блока питания.
5. Удали дуплекс. См. Снятие дуплекса.
6. Установи флажок датчика наличия бумаги. См. Снятие флажка наличия бумаги.
7. Сними стопорное кольцо (E) и сдвинь шайбу (F) со вала.
8. Отпусти фиксацию, сдвинув втулку и затем повернув её по часовой стрелке.

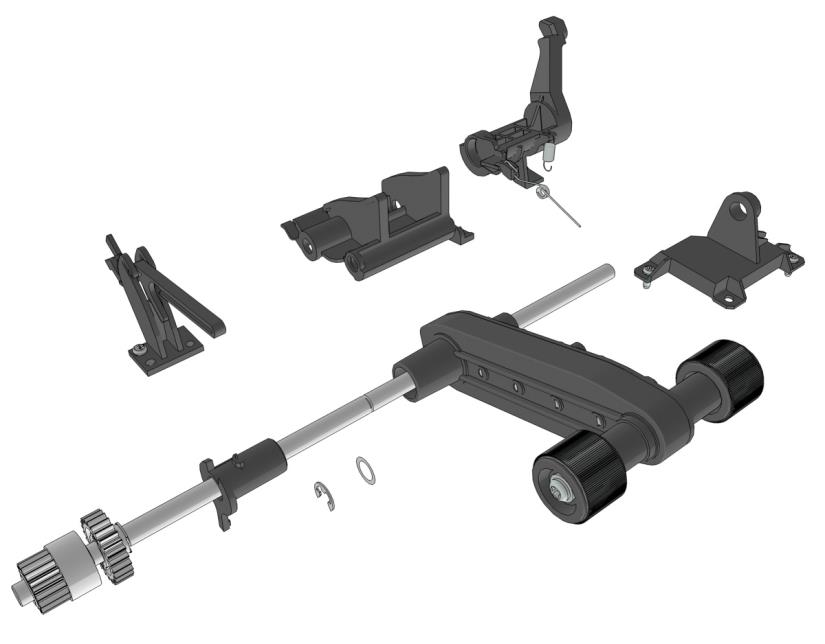

9. Сними узел ACM вместе с его валом.
1. Снимите левую крышку. См. Снятие левой крышки.
2. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
3. Удали блок питания. См. Снятие блока питания.
4. Удали экран блока питания. См. Снятие экрана блока питания.
5. Удали дуплекс. См. Снятие дуплекса.
6. Сними узел ACM. См. Снятие узла ACM.
7. Установи принтер так, чтобы он опирался на левый край.
8. Сними три винта (A).
9. Отсоедини кабель от редуктора двигателя подачи.

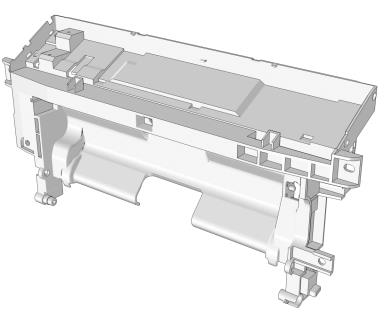

1. Нажми на защёлки с каждой стороны защитной крышки.
2. Сними защитную крышку.
1. Установи принтер так, чтобы он лежал на левом или правом боку.
2. Открой заднюю дверцу под углом 45 градусов.
3. Вытащи заднюю дверцу для снятия.
4. Сними два винта (A), крепящие заднюю крышку.
5. Нажми на две защёлки для отпуска задней крышки.
1. Удали правую крышку. См. Снятие правой крышки.
2. Удали левую крышку. См. Снятие левой крышки.
3. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
4. Удали верхнюю крышку. См. Снятие верхней крышки.
5. Отсоедини кабель JNRW1 от платы контроллера.
6. Сними шесть винтов (A), крепящих датчик и верхний направляющий выход к узлу переворота.

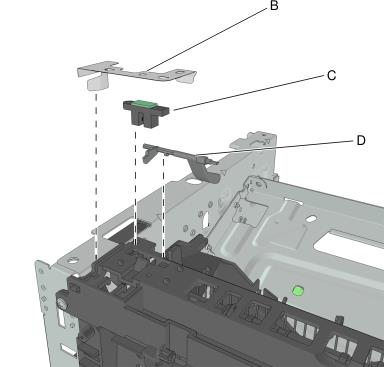

7. Сними заземление (B), датчик (C) и флажок датчика (D).
1. Удали правую крышку. См. Снятие правой крышки.
2. Удали левую крышку. См. Снятие левой крышки.
3. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
4. Удали верхнюю крышку. См. Снятие верхней крышки.
5. Отсоедини кабель JNRW1 от платы контроллера.
6. Сними два винта (A) и затем отсоедини соленоид реверса.
Примечание: не отсоединяй кабель соленоида реверса от платы контроллера.
7. Сними шесть винтов (B), крепящих узел переворота.
1. Удали правую крышку. См. Снятие правой крышки.
2. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
3. Сними узел переворота. См. Снятие узла переворота.
4. Отсоедини кабель JEXIT1 от платы контроллера.
5. Отсоедини два кабеля (A).
6. Сними два винта (B), крепящих термоузел.
1. Удали правую крышку. См. Снятие правой крышки.
2. Удали левую крышку. См. Снятие левой крышки.
3. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
4. Открой переднюю дверцу.
5. Сними два винта (A) спереди.
6. Извлеки два винта (B) сзади.
7. Поднеси верхнюю крышку и извлеки.
1. Удали правую крышку. См. Снятие правой крышки.
2. Удали левую крышку. См. Снятие левой крышки.
3. Удали заднюю дверь и крышку. См. Снятие задней двери и крышки.
4. Удали верхнюю крышку. См. Снятие верхней крышки.
5. Удали вентилятор охлаждения. См. Снятие вентилятора охлаждения.
6. Отсоедини кабель JGLV1 от платы контроллера.
7. Перед ослаблением винтов, крепящих LSU, отметь острым карандашом или плоской отвёрткой положение LSU на раме принтера. Это поможет при позиционировании новой LSU.

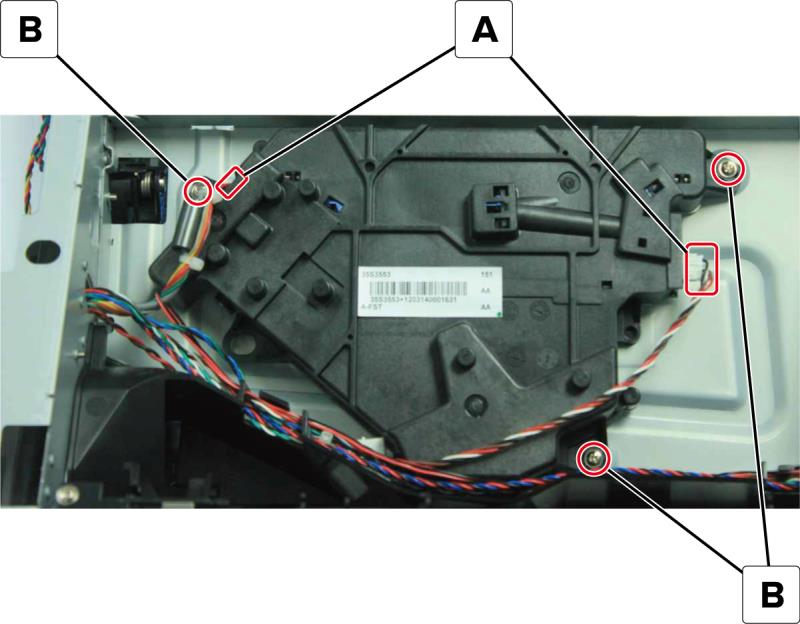

8. Отсоедини кабель (A) от LSU.
9. Извлеки три винта (B), крепящие LSU.
Примечание к установке: требуются механические и электронные регулировки LSU для завершения установки. См. раздел Регулировки узла печатающей головки.

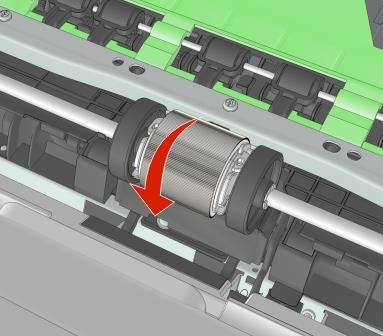

Нажми защёлки, затем извлеки ролик подачи.
1. Извлеки винт (A) из-под вставки подноса.
2. Извлеки E-clip, затем извлеки шестерню.
3. Извлеки четыре винта (B).

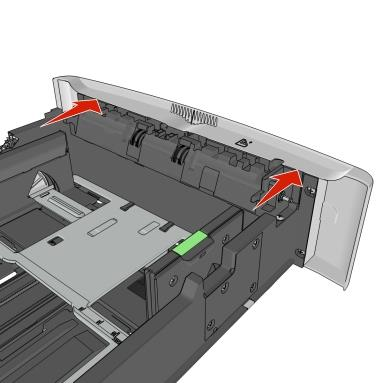

4. Выдвини верхнюю часть крышки ящика, затем извлеки узел сепаратора.
1. Извлеки семь винтов (A) и отпусти две защёлки (B) сверху ящика.
2. Извлеки два винта (C), затем отпусти две защёлки под винтами.
3. Отведи правую крышку назад и извлеки.
4. Извлеки винт (D).
5. Отсоедини пружину (E).

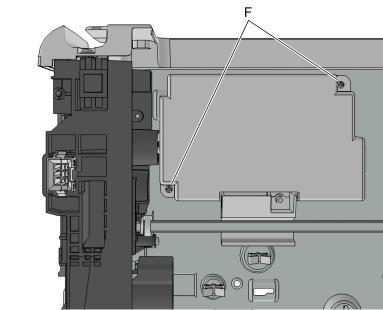

6. Извлеки два винта (F), затем извлеки крышку платы контроллера.
7. Отсоедини кабель J11 от платы контроллера.
8. Выведи кабель из трассы, затем извлеки узел ACM.
Расположение компонентов
