Эти терминалы входят в линейку многофункционального офисного оборудования.
Устройство состоит из цветного сканера с разрешением 600 dpi и чёрно-белого принтера с разрешением 1200 dpi.
Обрабатываемые документы считываются посредством сканера с подачей листов, использующего технологию CCD-датчика, через АПД (Автоматический Податчик Документов) или через окно экспозиции для объёмных документов.
ряд клавиш функций и команд терминала.
считыватель отпечатков пальцев, позволяющий аутентификацию пользователя для ограниченных функций или защищённой печати (ряд светодиодов, визуально приглашающих пользователей войти с помощью отпечатка пальца).
Машину не следует подвергать воздействию прямых солнечных лучей.
Влажность: 15 % — 85 % (RH без конденсации).
Нормальная температура: 0 — 40 °C.
Влажность: 30 % — 85 % (RH без конденсации).

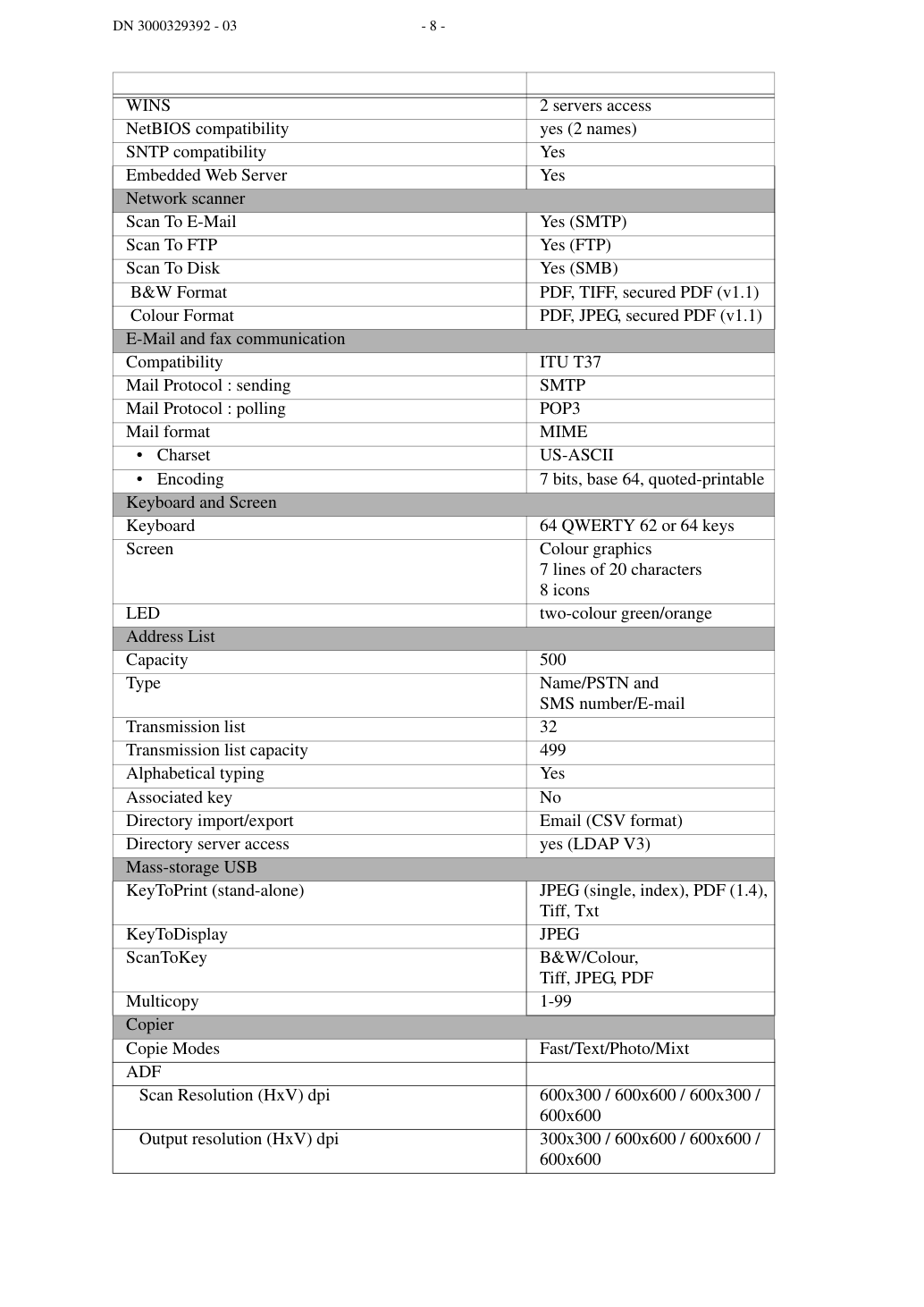

PaperSave при печати Да Дополнительный лоток для бумаги (макс. 2) Опция Управление расходными материалами По смарт-карте Список шрифтов Может печататься через меню «Отчёт», «Шрифты».

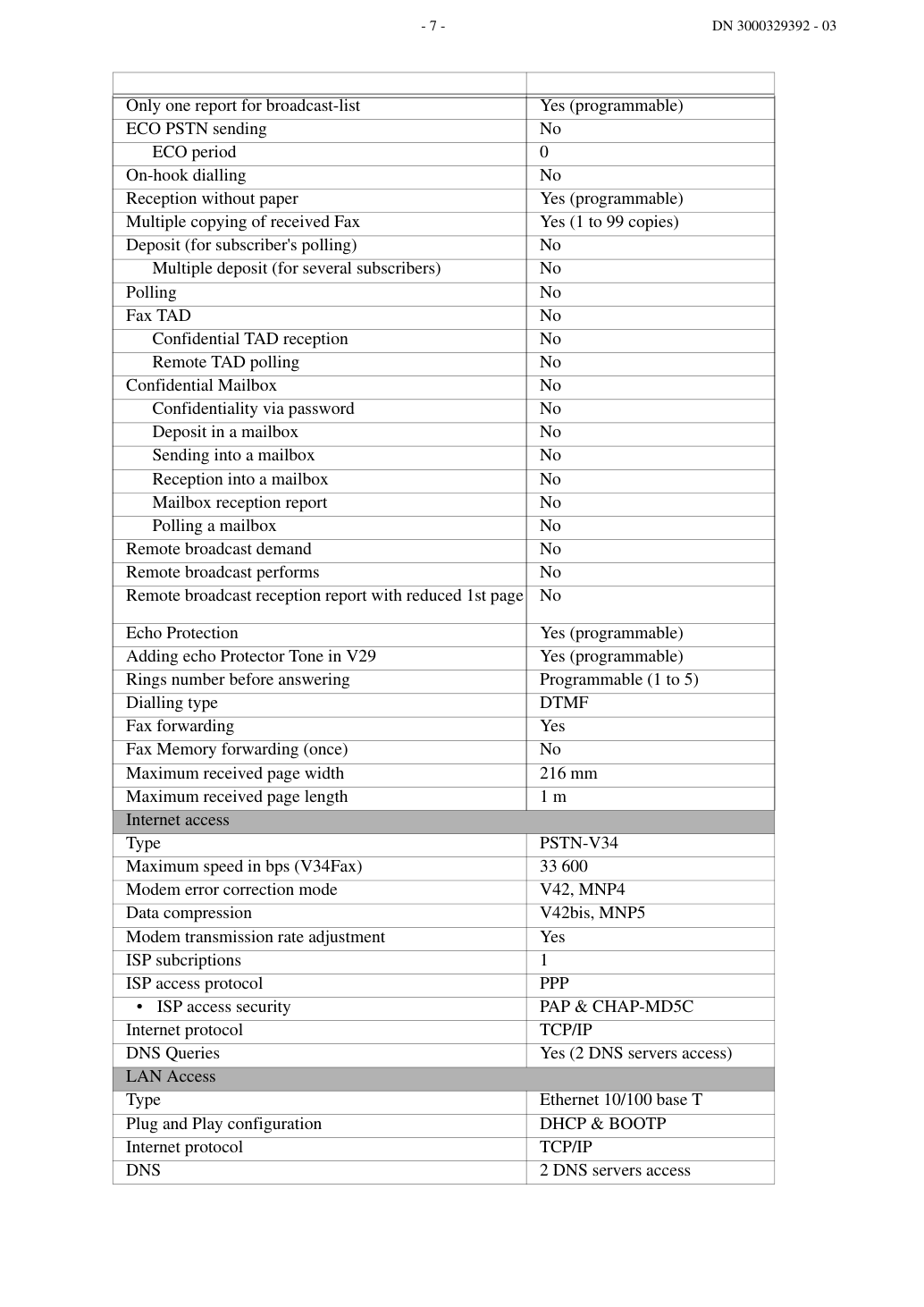

Оборудование является факсом группы 3 многофункционального назначения, функционирующим в соответствии с рекомендацией МСЭ-T T30.
Оно состоит из чёрно-белого лазерного принтера, цветного сканера АПД (Прибор с Зарядовой Связью), цветного планшетного сканера, передней панели с графическим цветным экраном, оснащённым сенсорным экраном и клавишами команд (подробное описание передних панелей см. в Руководстве пользователя).
Позволяет выполнять следующие операции:
Печать изображений, PDF-файлов с USB-ключа. Прямое сканирование на USB-ключ.
Машина не имеет средств управления внешним автоответчиком телефона, подключённым на той же линии (со штепсельной вилкой с возможностью укладки). Желательно использовать отдельную телефонную линию для многофункционального использования.

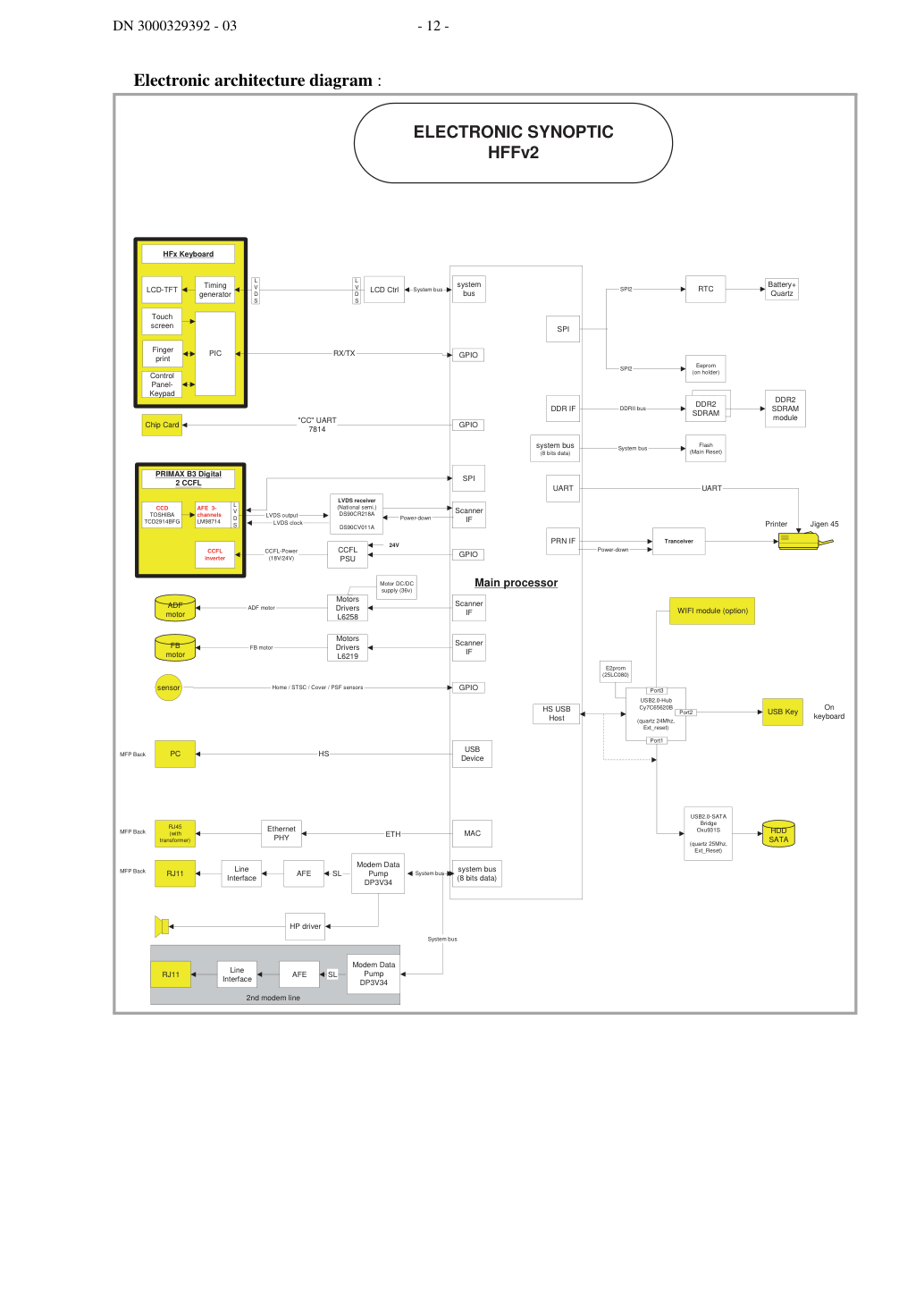

Электроника машины состоит из:
Для части принтера см. раздел принтера. Питание обеспечивается платой блока питания, расположенной в части принтера.
(для технических специалистов). Интерфейс LAN соответствует уровню безопасности SELV (очень низкое напряжение безопасности).
Вход телефонной линии соответствует уровню безопасности TRT3.
Перед выполнением любого вмешательства на плате CPU отключите телефонный кабель.
Перед выполнением любого вмешательства на электронной схеме CPU или плате mezzanine также рекомендуется:
Плата CPU основана на микросхеме ZORAN 4230, которая выполняет, в частности, функцию микропроцессора.
Исполняемый код хранится в флэш-памяти Z1101.
Эта флэш-память разделена на две зоны: зона, зарезервированная для хранения кода, и зона, зарезервированная для хранения документов.
Код загружается из этой флэш-памяти в DDR2-SDRAM, и микропроцессор выполняет свои инструкции из DDR2-SDRAM.
Перед печатью документы для печати хранятся как растровые изображения в DDR2-SDRAM.
DDR2-SDRAM также используется как рабочая память для ZORAN 4230.

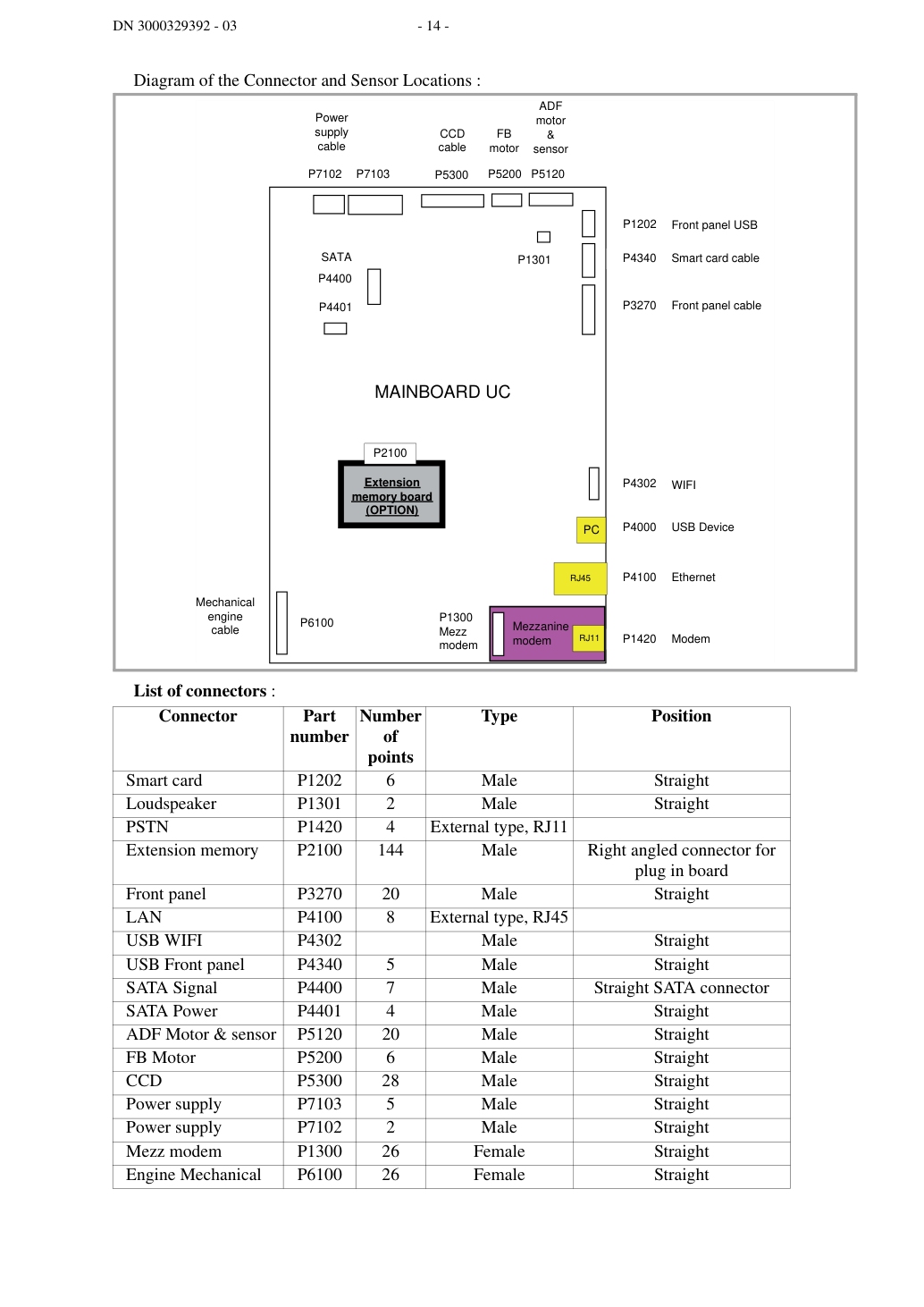

Диаграмма расположения разъёмов и датчиков:
«HFFv2 LCD PANEL TOP EQUIPPED» — это узел передней панели, предназначенный для независимого управления и тестирования.
«HFFv2 LCD PANEL TOP EQUIPPED» состоит из:
Плата передней панели управляет следующими функциями:
Считыватель отпечатков пальцев, размещённый на плате mezzanine.
Плата передней панели интегрирует контроллер PIC (со встроенной флэш-памятью) для управления следующими функциями:
Контроллер PIC управляется с основной платы UC через последовательную линию SPI.
ОСТОРОЖНО: инвертор вырабатывает переменное высокое напряжение.
«HFFv2 LCD PANEL TOP EQUIPPED» интегрирует сенсорную панель, которую необходимо откалибровать.
Данные калибровки хранятся в EEPROM основной платы.
«HFFV2 Keypad W/FP Reader Equipped» — это узел клавиатуры, предназначенный для независимого управления и тестирования.
«HFFV2 Keypad W/FP Reader Equipped» состоит из:
Клавиатурная плата управляет следующими функциями:
Разъем к плате Keypad Mezzanine PCBA.
Плата Keypad Mezzanine интегрирует датчик отпечатков пальцев.

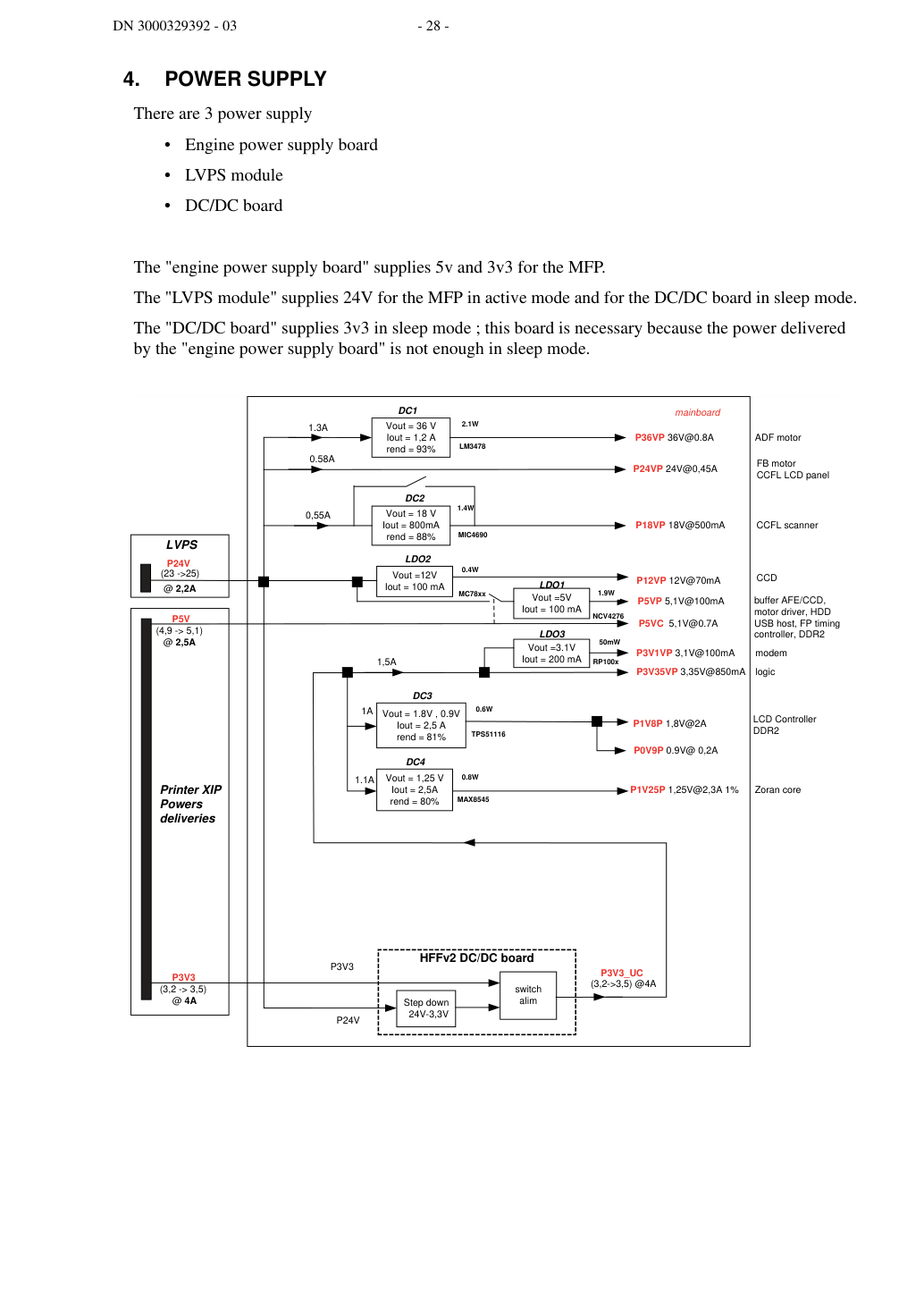

Плата "engine power supply board" подает 5V и 3V3 для МФУ.
Модуль "LVPS module" подает 24V для МФУ в активном режиме и для платы DC/DC в режиме сна.
Плата "DC/DC board" подает 3V3 в режиме сна; эта плата необходима, потому что мощность, подаваемая платой "engine power supply board", недостаточна в режиме сна.
Продукт HFFv2 имеет 3 режима работы:
Режим POWER OFF характеризуется кнопкой HFFv2 Printer ON/OFF в положении OFF.
Продукт HFFv2 не получает питание.
Режим ACTIVE характеризуется полностью активным МФУ HFFv2 со всеми рабочими функциями.
Режим SLEEP характеризуется полностью активным МФУ HFFv2, за исключением подсветки панели LCD, которая отключена.
МФУ переходит в режим SLEEP после настраиваемого периода бездействия.
МФУ выходит из режима SLEEP при выполнении действия для пробуждения (печать, копирование, действие на клавиатуре и т.д.).
