Отсоедините ZenCube, если этот модуль установлен на терминале.
Чтобы отщелкнуть ловушку Interco, вставьте плоскую отвертку в щель.
Поверните ловушку Interco, чтобы снять её.
Обратите внимание на путь прокладки кабеля ADF и кабеля заземления.
Отсоедините кабель заземления (разъём faston).
Отсоедините кабель ADF (штекер).
Поднимите крышку сканера, как показано на рисунке ниже. Приложите вручную прижим у основания обоих петель, при необходимости используйте плоскую отвертку.
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Встаньте с левой стороны терминала.
Разведите рычаги A и B в стороны в направлении стрелок, показанных на рисунке ниже, и одновременно потяните крышку назад.
Потяните на блокировку в направлении стрелки, показанной на рисунке ниже.
Одновременно снимите модуль ролика подачи.
Снимите модуль Zen cube, если установлен.
Отверните винт, удерживающий крышку двигателя.
Одновременно нажмите слева и справа на крышку двигателя ADF и поднимите её.
Отверните винт, удерживающий боковую крышку.
Чтобы отщелкнуть заднюю дверцу, вставьте плоскую отвертку в щель.
Замените модуль ролика подачи, выполнив обратное действие снятию.
Замените заднюю дверцу, выполнив обратное действие снятию.
Замените крышки, выполнив обратное действие снятию.

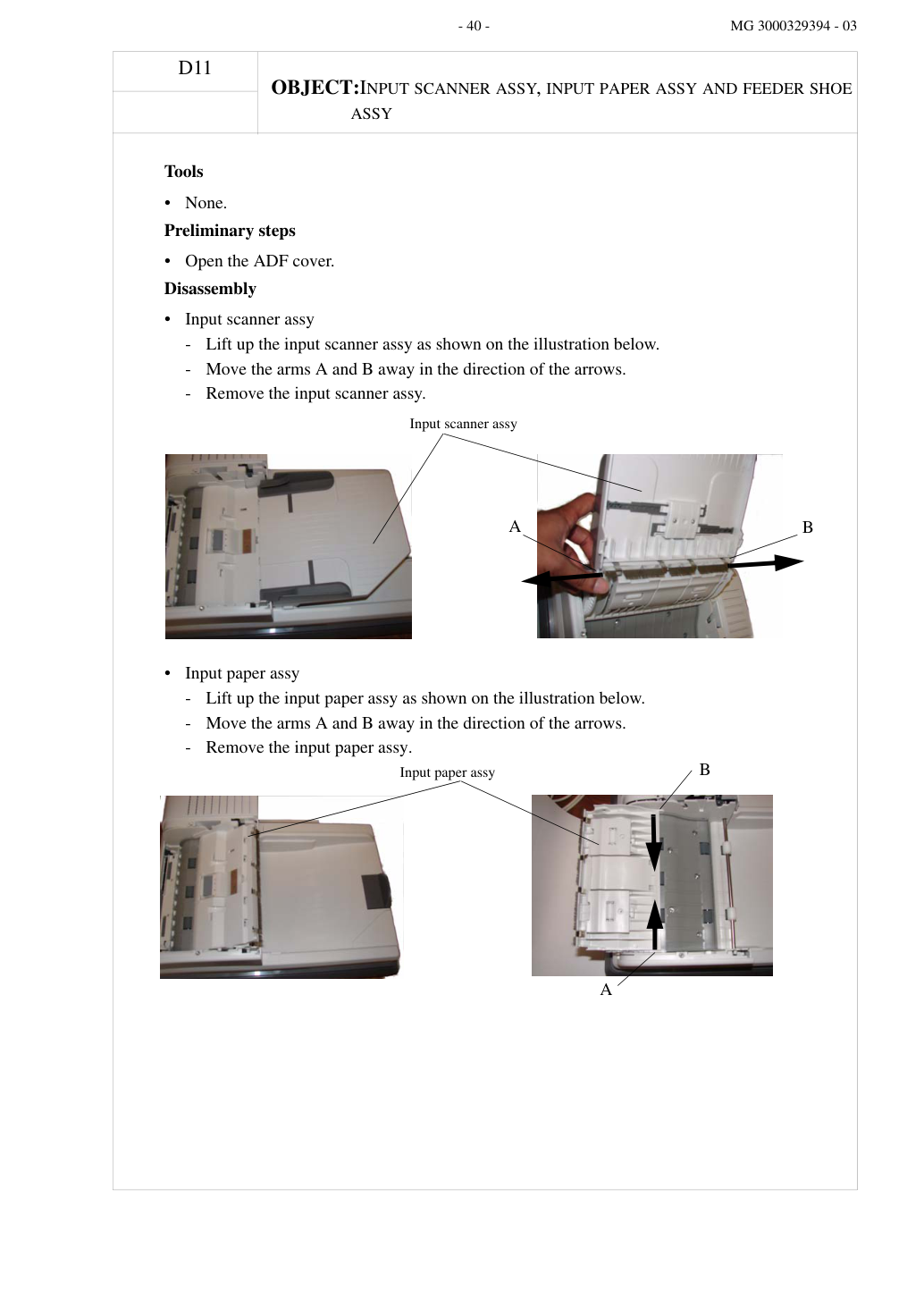

Поднимите узел входного сканера, как показано на рисунке ниже.
Разведите рычаги A и B в стороны в направлении стрелок.
Снимите узел входного сканера.
Поднимите узел входной подачи бумаги, как показано на рисунке ниже.
Разведите рычаги A и B в стороны в направлении стрелок.
Вручную разблокируйте узел башмака подачи (см. стрелку на рисунке ниже).
Замените узел башмака подачи, выполнив обратное действие снятию.
Замените узел входной подачи бумаги, выполнив обратное действие снятию.
Замените узел входного сканера, выполнив обратное действие снятию.
Снимите четыре монтажных винта модуля ADF (см. стрелки на рисунке ниже).
Отсоедините кабель от модуля ADF (используйте отвертку Phillips для кабелей заземления).
Снимите правую крышку АПД (лист D10).
Датчики хорошо видны и могут быть заменены после отключения от кабеля АПД.
Снимите модуль АПД (см. выше).
Датчик находится непосредственно под модулем АПД. Может быть заменен после отключения от кабеля АПД.
Снимите модуль АПД согласно описанной выше процедуре.
Открутите выталкивающую пластину заземления (Torx 10).
Слегка ослабьте держатель натяжения, чтобы освободить ремень.
Замените старый ремень анализирующего ролика новым.
Снимите кабель АПД из держателей проводов.
Слегка открутите винты A и B.
Сдвиньте двигатель в направлении, указанном красной стрелкой, и винтом B.
Открутите узел рамы натяжного двигателя (torx 10).
Снимите рамуузла натяжного двигателя с модуля АПД.
Установите ремень на "шкив шестерни 19-45-75T".
Соберите узел рамы натяжного двигателя и установите ремень на шестерню двигателя.
Закрепите "узел рамы натяжного двигателя" на раме шестерни тремя "винтами Silent bloc".
Слегка открутите винт A.
- Открутите винт B до установки ремня.
- Закрутите винт B, затем винт A.
Не забудьте заблокировать положение двигателя. Пропуск этого шага может быстро повредить ремень.
Открутите пять винтов, держащих крышку подающего устройства АПД.
Снимите два монтажных винта двигателя.
Отключите кабель двигателя, если необходимо.
Разберите двигатель с его кабелем.
Приложите давление вверх на край белой пластины рамы (A).
Удерживайте и извлеките край белой пластины рамы (A).
Извлеките белую пластину рамы.
Сохраните обе пружины на их местах.
Распакуйте белую пластину рамы и визуально осмотрите ее.
При необходимости замените пружины на их местах.
Установите короткий край белой пластины рамы (B) в его направляющую.
Установите другой край (A) в его направляющую, прилагая давление вниз на белую пластину рамы.
Замените двигатель АПД, выполняя обратные действия тем, которые использовались при его снятии.
Замените крышку подающего устройства АПД, выполняя обратные действия тем, которые использовались при ее снятии.
Замените модуль АПД, выполняя обратные действия тем, которые использовались при его снятии.
Открутите 5 винтов (Torx N°20) верхнего сканера.
Отключите плоский кабель FB, кабель заземления FB и двигатель FB.
Отключите кабель FB в принтере.
Будьте осторожны, чтобы не тянуть кабели или FFC.
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Разберите модуль АПД (лист D12).
Удалите коврик, закрывающий винт (например, с помощью скобы).
Удалите пять монтажных винтов.
Удалите верхний узел сканера (scanner upper assy).
Удалите заднюю крышку сканера (worksheet D10).
Отсоедините двигатель планшета (flat bed motor), плоский кабель ПЗС (CCD flat cable) и кабель заземления от электронной платы.
Отвинтите 5 винтов Torx 20 и удалите крышку планшета (flat bed cover).
Вытащите планшет (flat bed) из машины.
Удалите два стопорных кольца (e-ring), удерживающие 2 шестерни (gears).
Вытащите все шестерни (gears). Удалите ПЗС (CCD) с ремнем (belt).
Для переустановки узла двигателя (motor assy) на планшет (flat bed) установите новое кольцо захвата (grip ring), используя инструмент для кольца захвата (grip ring tool) или эквивалент.
Не забудьте отрегулировать натяжение ремня (belt), отвинтив и завинтив пластину натяжения (tension plate).
Замените ПЗС (CCD) с ремнем (belt), выполнив обратное действие для удаления, и используйте новое кольцо захвата (grip ring).
Замените двигатель ПЗС (CCD motor), выполнив обратное действие для удаления.
Замените верхний узел сканера (scanner upper assy), выполнив обратное действие для удаления.
Замените клапан сканера (flap scanner), выполнив обратное действие для удаления.
Поверните плату (PCB), затем отсоедините кабель.
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Отвинтите быстрый винт на правой задней стороне принтера, затем сдвиньте корпус.
Отвинтите 12 винтов (крестообразный шлиц) электронной клетки.
Отвинтите 4 винта (Torx N°10) задней пластины.
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Отсоедините плоский кабель (flat cable) от материнской платы (mainboard).
Отвинтите 2 винта (Torx N°10) модема второй линии (second line modem).
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Отвинтите 3 винта (Torx N°10) платы (PCB).
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Отсоедините 2 кабеля жесткого диска (кабель данных и питания).
Отвинтите 4 винта (Torx N°10) держателя жесткого диска (HDD support) (красные стрелки).
Если модем второй линии не был установлен, удалите еще 2 винта (желтые стрелки).
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Отсоедините все кабели от платы (UC board).
Отвинтите 2 винта отвёрткой Torx N°10 (жёлтые стрелки) и 3 прокладки (spacers) отвёрткой 6 шпеций 5,5 мм (красные стрелки).
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Отсоедините громкоговоритель (loudspeaker), нажав на зажим (clip).
Отсоедините кабель громкоговорителя (loudspeaker cable) от платы (UC), затем удалите громкоговоритель (loudspeaker).
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Отсоедините кабель LVPS (LVPS cable) от карты DC-DC (DC-DC card).
Удалите крышку правой стороны (right side cover): нажмите на 2 зажима (clips), когда лоток сканера (scannertray) находится в верхнем положении (up position), затем поверните крышку.
Вытащите кабель LVPS (LVPS cable) из электронной клетки (electronic cage).
Отвинтите 4 винта (Torx N°10) держателя LVPS (LVPS holder).
Отсоедините жгут проводов (harness) --> Жёлтая стрелка.
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Удалите «верхнюю крышку» (top cover): потяните вертикально на верхнюю крышку, чтобы отсоединить (unclip).
Отвинтите 2 винта (Torx N°10) передней крышки (front cover).
Поверните переднюю крышку (front cover), чтобы разъединить 2 крючка (hooks).
Замените элементы, выполнив действие, противоположное тому, которое использовалось при их снятии.
Удалите крышку правой стороны (right side cover): нажмите на 2 зажима (clips), когда лоток сканера (scannertray) находится в верхнем положении (up position), затем поверните крышку.
То же самое для левой боковой крышки (left side cover) и нажмите на кнопку открытия (opening button).
Отвинтите винт (Torx N°10) «ловушки Wifi» (Wifi trap) и проверьте подключение донгла (dongle). Удалите донгл при необходимости.
Отвинтите винт (Torx N°25) петли (Hinge).
Сдвиньте петлю (hinge), чтобы удалить её с оси (axis).
Отметьте положение всех кабелей. Удалите 3 передних кабеля --> должны проходить через держатель лотка сканера (scanner tray holder).
Удалите 2 задние USB платы (USB boards): отвинтите 4 винта (torx N°7).
